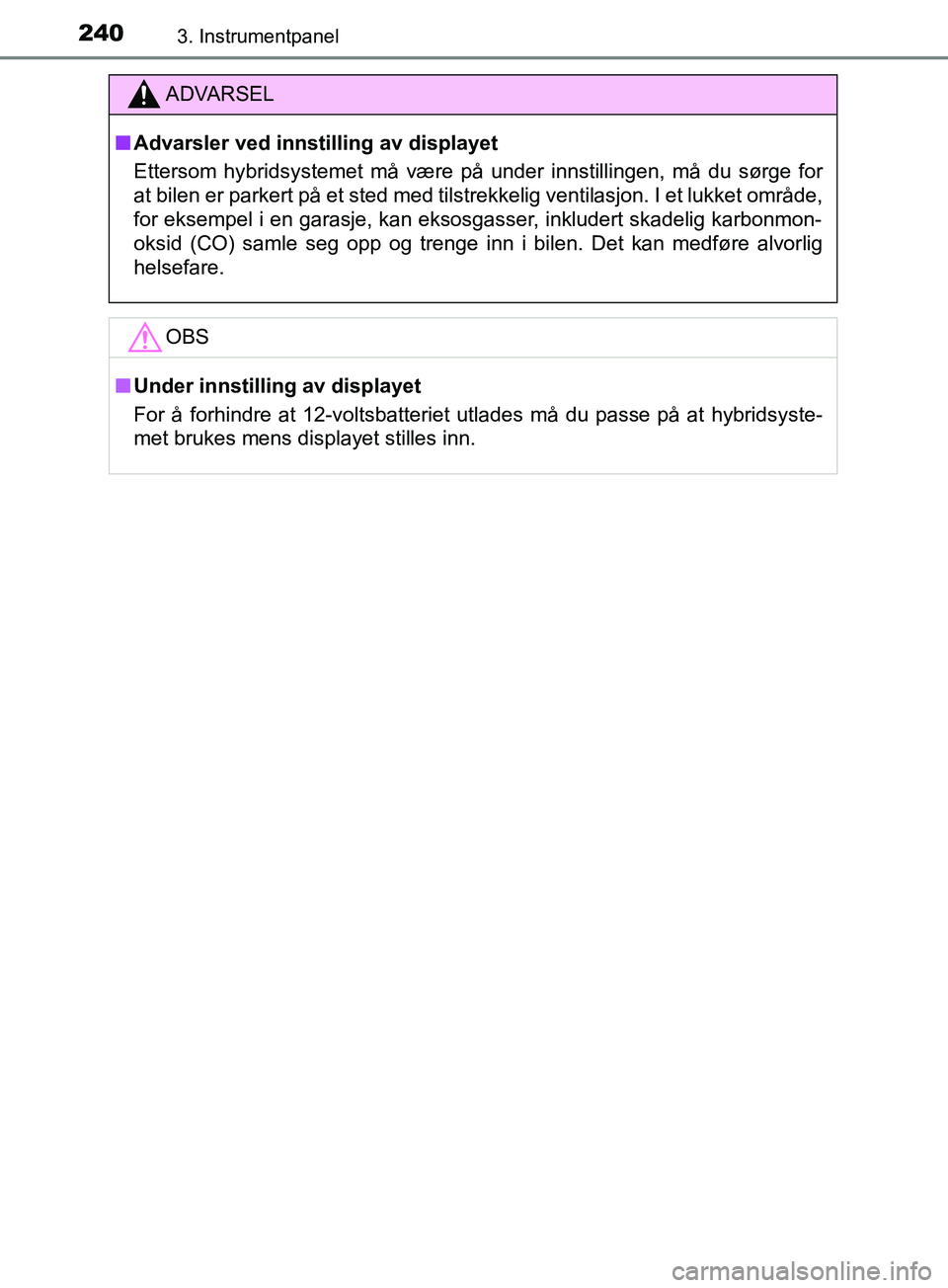

2403. Instrumentpanel
OM47C99NO
ADVARSEL
n Advarsler ved innstilling av displayet
Ettersom hybridsystemet må være på under innstillingen, må du sørge for
at bilen er parkert på et sted med tilstrekkelig ventilasjon. I et lukket område,
for eksempel i en garasje, kan eksosgasser, inkludert skadelig karbonmon-
oksid (CO) samle seg opp og trenge inn i bilen. Det kan medføre alvorlig
helsefare.
OBS
nUnder innstilling av displayet
For å forhindre at 12-voltsbatteriet utlades må du passe på at hybridsyste-
met brukes mens displayet stilles inn.
OM47C99NO.book Page 240 Monday, July 16, 2018 1:38 PM

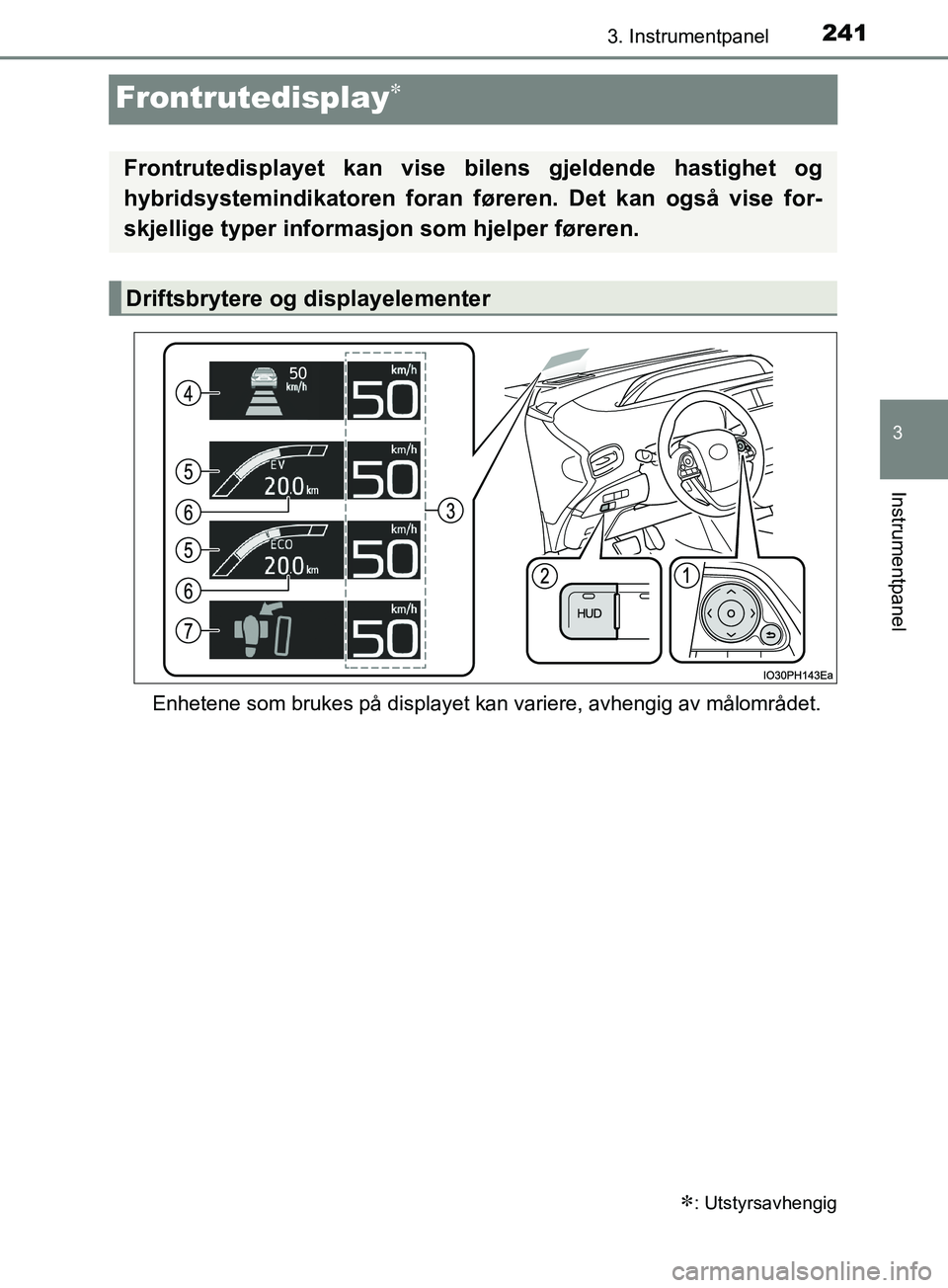

2413. Instrumentpanel
OM47C99NO
3
Instrumentpanel
Frontrutedisplay
Enhetene som brukes på displayet kan variere, avhengig av målområdet.
: Utstyrsavhengig
Frontrutedisplayet kan vise bilens gjeldende hastighet og
hybridsystemindikatoren foran føreren. Det kan også vise for-
skjellige typer informasjon som hjelper føreren.
Driftsbrytere og displayelementer
OM47C99NO.book Page 241 Monday, July 16, 2018 1:38 PM

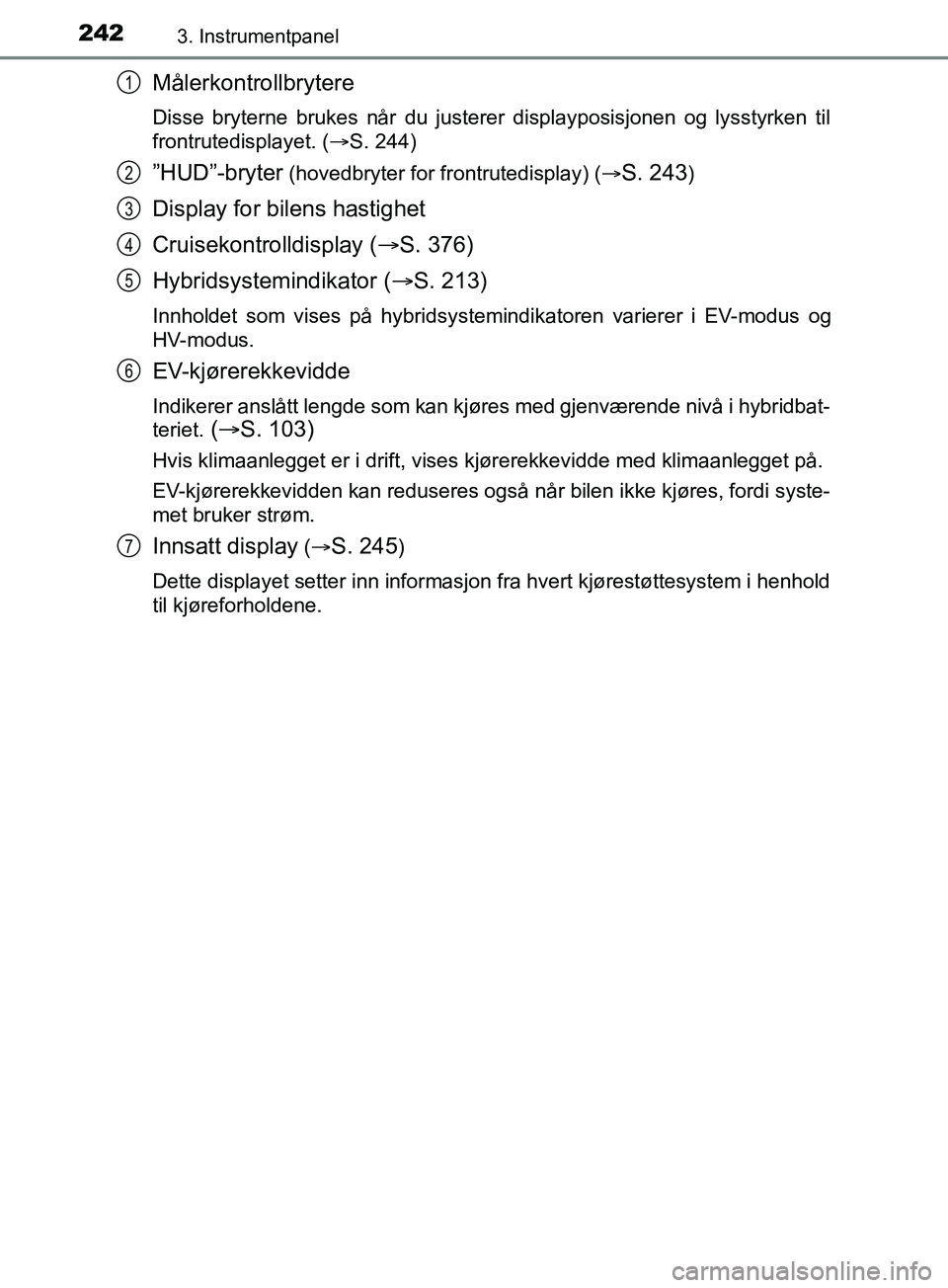

2423. Instrumentpanel
OM47C99NO
Målerkontrollbrytere
Disse bryterne brukes når du justerer displayposisjonen og lysstyrken til
frontrutedisplayet. (S. 244)
”HUD”-bryter (hovedbryter for frontrutedisplay) ( S. 243)
Display for bilens hastighet
Cruisekontrolldisplay (S. 376)
Hybridsystemindikator ( S. 213)
Innholdet som vises på hybridsystemindikatoren varierer i EV-modus og
HV-modus.
EV-kjørerekkevidde
Indikerer anslått lengde som kan kjøres med gjenværende nivå i hybridbat-
teriet.
( S. 103)
Hvis klimaanlegget er i drift, vises kjørerekkevidde med klimaanlegget på.
EV-kjørerekkevidden kan reduseres også når bilen ikke kjøres, fordi syste-
met bruker strøm.
Innsatt display (S. 245)
Dette displayet setter inn informasjon fra hvert kjørestøttesystem i henhold
til kjøreforholdene.
1
2
3
4
5
6
7
OM47C99NO.book Page 242 Monday, July 16, 2018 1:38 PM

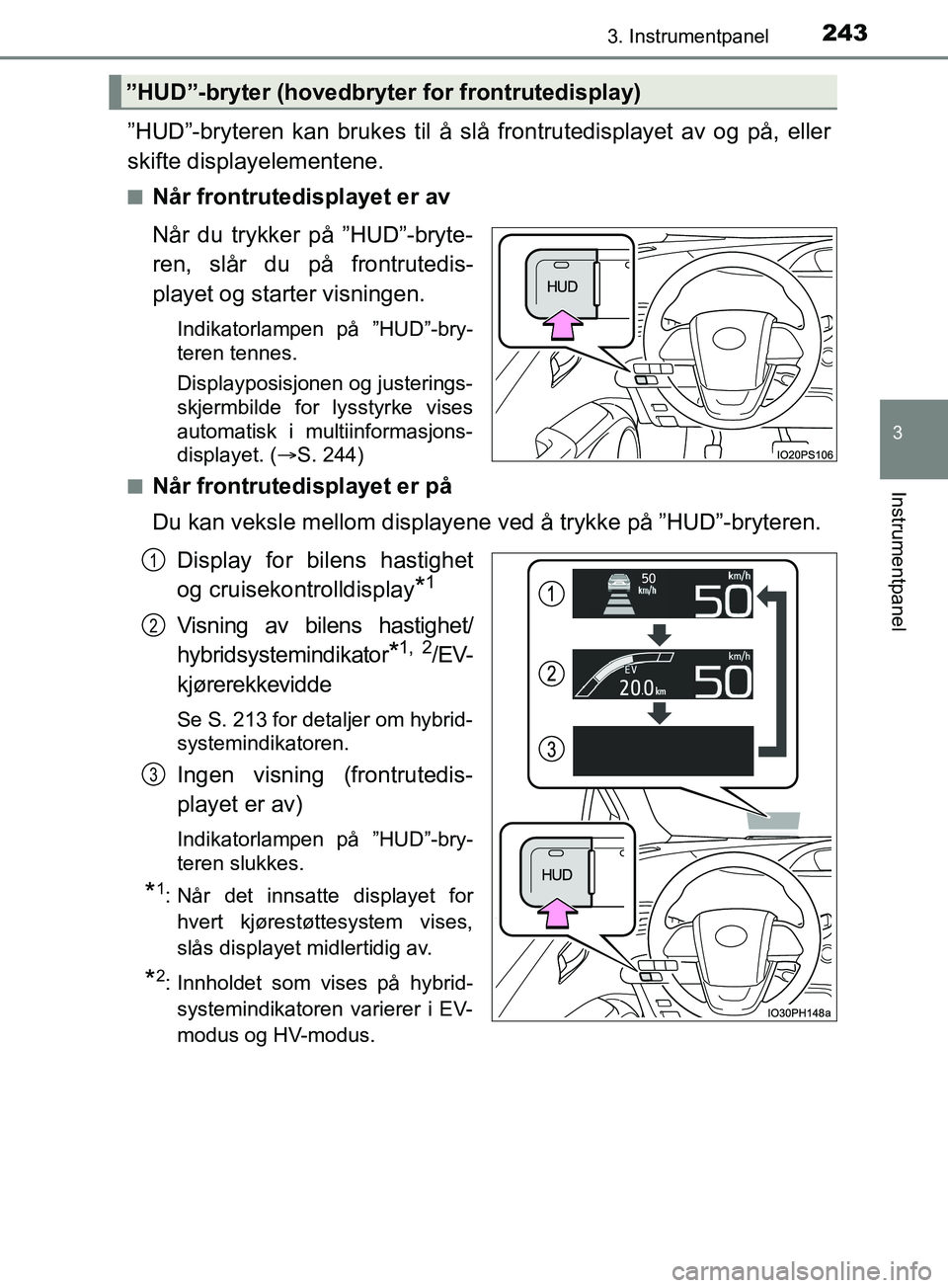

2433. Instrumentpanel
3
Instrumentpanel
OM47C99NO
”HUD”-bryteren kan brukes til å slå frontrutedisplayet av og på, eller
skifte displayelementene.
nNår frontrutedisplayet er av
Når du trykker på ”HUD”-bryte-
ren, slår du på frontrutedis-
playet og starter visningen.
Indikatorlampen på ”HUD”-bry-
teren tennes.
Displayposisjonen og justerings-
skjermbilde for lysstyrke vises
automatisk i multiinformasjons-
displayet. (S. 244)
n
Når frontrutedisplayet er på
Du kan veksle mellom displayene ved å trykke på ”HUD”-bryteren.
Display for bilens hastighet
og cruisekontrolldisplay
*1
Visning av bilens hastighet/
hybridsystemindikator
*1, 2/ E V-
kjørerekkevidde
Se S. 213 for detaljer om hybrid-
systemindikatoren.
Ingen visning (frontrutedis-
playet er av)
Indikatorlampen på ”HUD”-bry-
teren slukkes.
*1: Når det innsatte displayet for hvert kjørestøttesystem vises,
slås displayet midlertidig av.
*2: Innholdet som vises på hybrid-systemindikatoren varierer i EV-
modus og HV-modus.
”HUD”-bryter (hovedbryter for frontrutedisplay)
1
2
3
OM47C99NO.book Page 243 Monday, July 16, 2018 1:38 PM

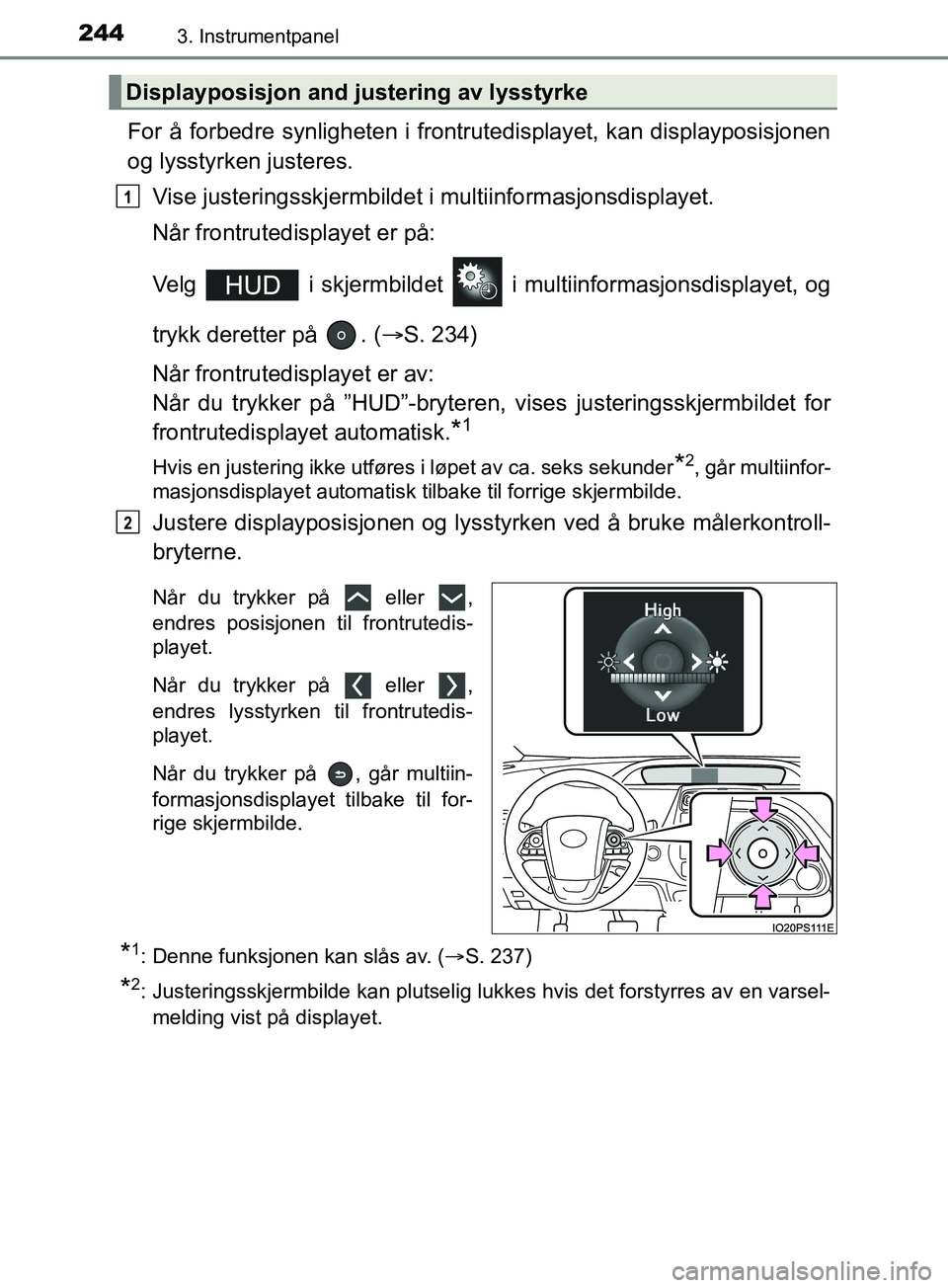

2443. Instrumentpanel
OM47C99NO
For å forbedre synligheten i frontrutedisplayet, kan displayposisjonen
og lysstyrken justeres.Vise justeringsskjermbildet i multiinformasjonsdisplayet.
Når frontrutedisplayet er på:
Velg i skjermbildet i mu ltiinformasjonsdisplayet, og
trykk deretter på . ( S. 234)
Når frontrutedisplayet er av:
Når du trykker på ”HUD”-bryteren, vises justeringsskjermbildet for
frontrutedisplayet automatisk.
*1
Hvis en justering ikke utføres i løpet av ca. seks sekunder*2, går multiinfor-
masjonsdisplayet automatisk tilbake til forrige skjermbilde.
Justere displayposisjonen og lysstyrken ved å bruke målerkontroll-
bryterne.
Når du trykker på eller ,
endres posisjonen til frontrutedis-
playet.
Når du trykker på eller ,
endres lysstyrken til frontrutedis-
playet.
Når du trykker på , går multiin-
formasjonsdisplayet tilbake til for-
rige skjermbilde.
*1: Denne funksjonen kan slås av. ( S. 237)
*2: Justeringsskjermbilde kan plutselig lukkes hvis det forstyrres av en varsel-
melding vist på displayet.
Displayposisjon and justering av lysstyrke
1
2
OM47C99NO.book Page 244 Monday, July 16, 2018 1:38 PM

2453. Instrumentpanel
3
Instrumentpanel
OM47C99NOn
Innsatte displayer i kjørestøttesystemene
Innsatte displayer er koblet til br
uken av følgende systemer, og bru-
kes for å vise noe av informasjonen vist i multiinformasjonsdis-
playet i frontrutedisplayet.
*: Utstyrsavhengig
n
Innsatt display for hovedvarsellampe
Når hovedvarsellampen
(  S. 614) lyser eller blinker, vi-
ses et innsatt display i frontru-
tedisplayet for å informere føre-
ren.
Når hovedvarsellampen lyser
eller blinker, må du sjekke meldin-
gen som vises i multiinforma-
sjonsdisplayet og utføre den
tilhørende feilsøkingsprosedyren.
( S. 620)
Innsatt display
SystemVist informasjon
PCS (Pre-Crash Safety System)
( S. 349)Pre-Crash-varsel
LDA (Lane Departure Alert med styrekon-
troll) ( S. 361)
LDA-display (Lane Departure
Alert)
Varsel for at hendene ikke er
på rattet
Display for varselfunksjon for
kjøretøysvaiing
Dynamisk radarcruisekontroll med topp-
hastighetsområde ( S. 376)Avstandsvarsling
RSA (Road Sign Assist (veiskiltassistent))
( S. 371)Veiskilt, tilleggsinformasjon osv.
Intelligent klaringssonar* (S. 420)Driftsdisplay
(symboldisplay)
OM47C99NO.book Page 245 Monday, July 16, 2018 1:38 PM

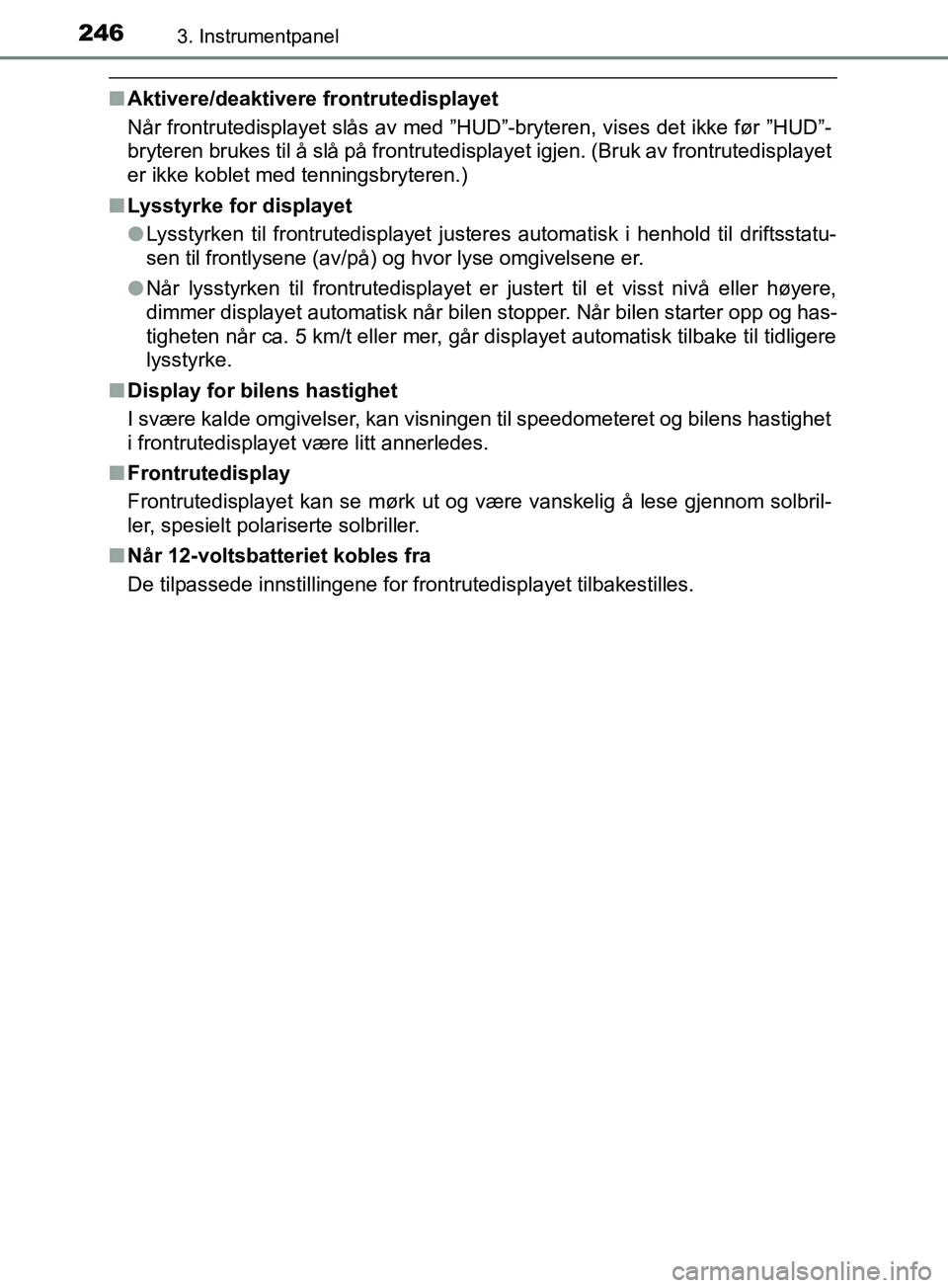

2463. Instrumentpanel
OM47C99NO
nAktivere/deaktivere frontrutedisplayet
Når frontrutedisplayet slås av med ”HUD”-bryteren, vises det ikke før ”HUD”-
bryteren brukes til å slå på frontrutedisplayet igjen. (Bruk av frontrutedisplayet
er ikke koblet med tenningsbryteren.)
n Lysstyrke for displayet
lLysstyrken til frontrutedisplayet justeres automatisk i henhold til driftsstatu-
sen til frontlysene (av/på) og hvor lyse omgivelsene er.
l Når lysstyrken til frontrutedisplayet er justert til et visst nivå eller høyere,
dimmer displayet automatisk når bilen stopper. Når bilen starter opp og has-
tigheten når ca. 5 km/t eller mer, går displayet automatisk tilbake til tidligere
lysstyrke.
n Display for bilens hastighet
I svære kalde omgivelser, kan visningen til speedometeret og bilens hastighet
i frontrutedisplayet være litt annerledes.
n Frontrutedisplay
Frontrutedisplayet kan se mørk ut og være vanskelig å lese gjennom solbril-
ler, spesielt polariserte solbriller.
n Når 12-voltsbatteriet kobles fra
De tilpassede innstillingene for frontrutedisplayet tilbakestilles.
OM47C99NO.book Page 246 Monday, July 16, 2018 1:38 PM

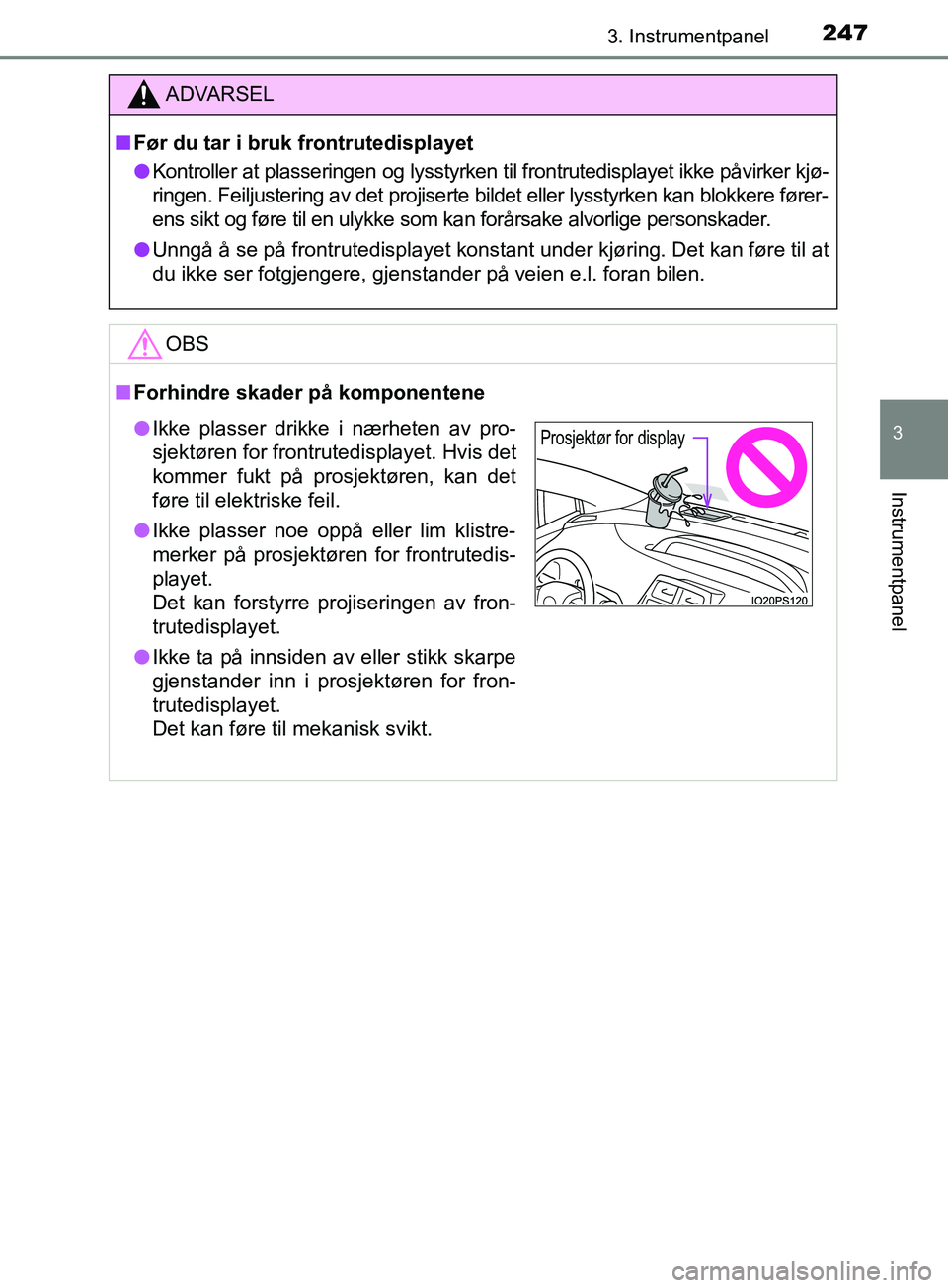

2473. Instrumentpanel
3
Instrumentpanel
OM47C99NO
ADVARSEL
n Før du tar i bruk frontrutedisplayet
l Kontroller at plasseringen og lysstyrken til frontrutedisplayet ikke påvirker kjø-
ringen. Feiljustering av det projiserte bildet eller lysstyrken kan blokkere fører-
ens sikt og føre til en ulykke som kan forårsake alvorlige personskader.
l Unngå å se på frontrutedisplayet konstant under kjøring. Det kan føre til at
du ikke ser fotgjengere, gjenstander på veien e.l. foran bilen.
OBS
n Forhindre skader på komponentene
lIkke plasser drikke i nærheten av pro-
sjektøren for frontrutedisplayet. Hvis det
kommer fukt på prosjektøren, kan det
føre til elektriske feil.
l Ikke plasser noe oppå eller lim klistre-
merker på prosjektøren for frontrutedis-
playet.
Det kan forstyrre projiseringen av fron-
trutedisplayet.
l Ikke ta på innsiden av eller stikk skarpe
gjenstander inn i prosjektøren for fron-
trutedisplayet.
Det kan føre til mekanisk svikt.Prosjektør for display
OM47C99NO.book Page 247 Monday, July 16, 2018 1:38 PM

2483. Instrumentpanel
OM47C99NO

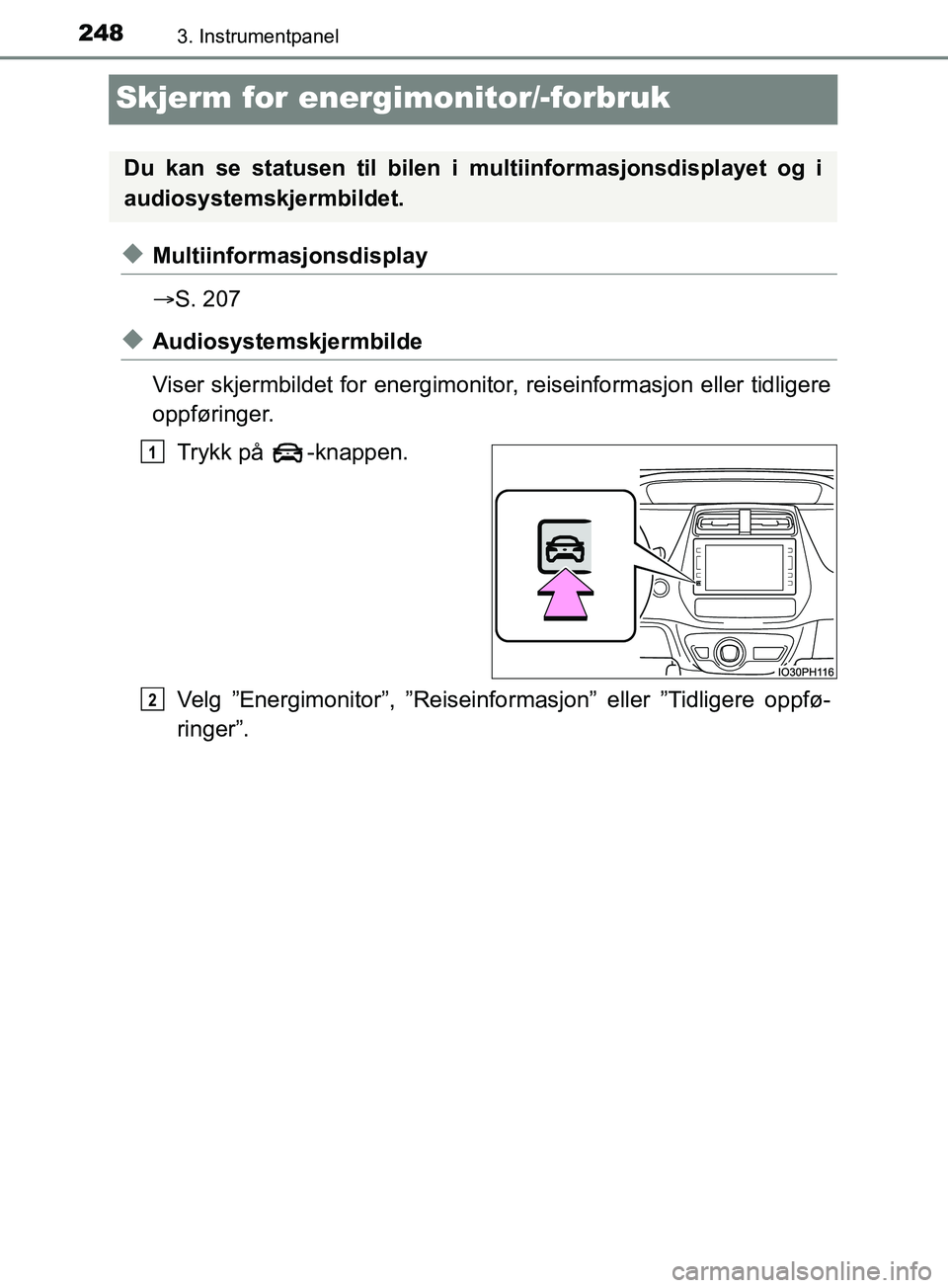

Skjerm for energimonitor/-forbruk
uMultiinformasjonsdisplay
S. 207
uAudiosystemskjermbilde
Viser skjermbildet for energimonitor, reiseinformasjon eller tidligere
oppføringer.
Trykk på -knappen.
Velg ”Energimonitor”, ”Reiseinfo rmasjon” eller ”Tidligere oppfø-
ringer”.
Du kan se statusen til bilen i multiinformasjonsdisplayet og i
audiosystemskjermbildet.
1
2
OM47C99NO.book Page 248 Monday, July 16, 2018 1:38 PM

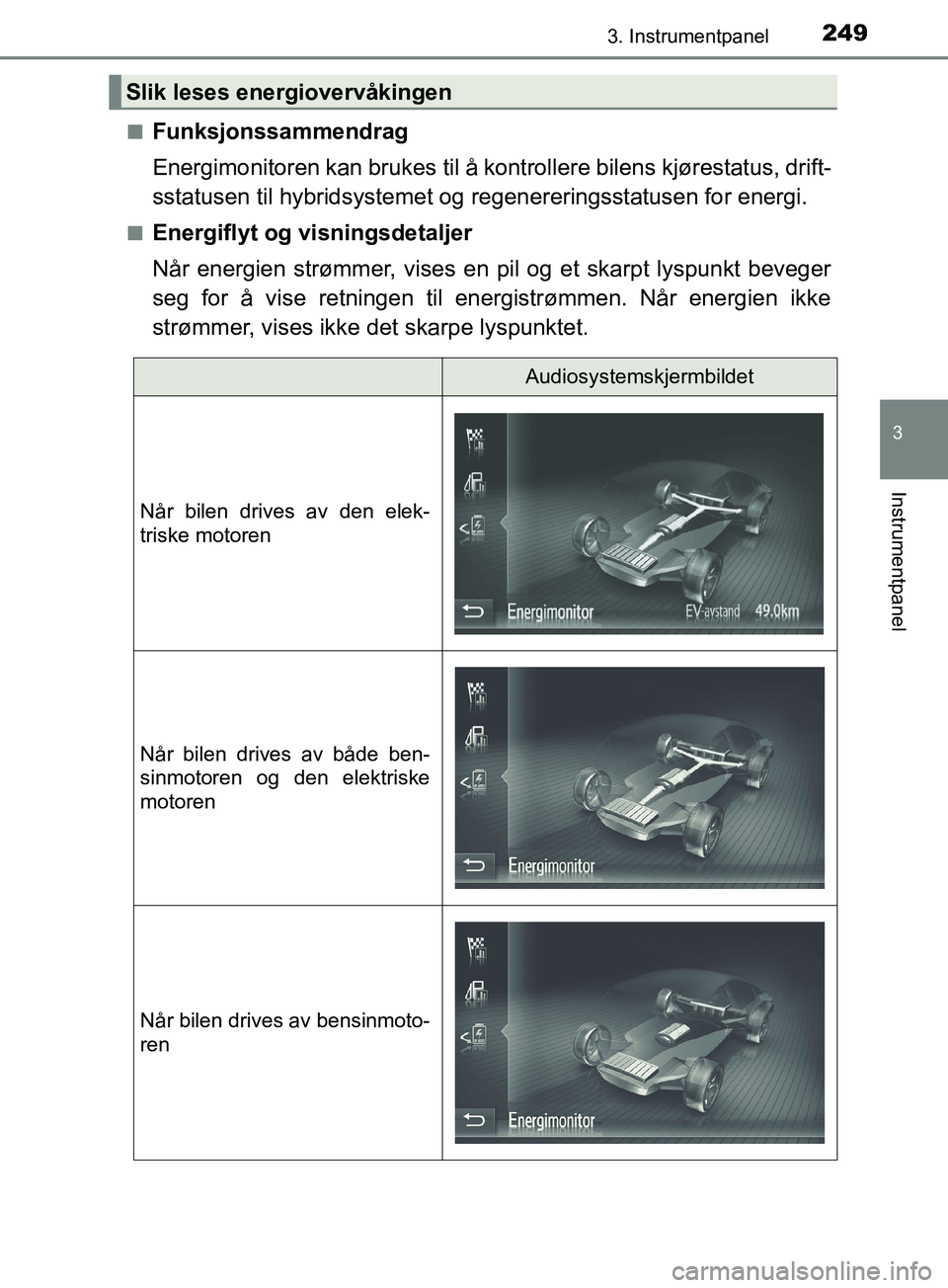

2493. Instrumentpanel
3
Instrumentpanel
OM47C99NOn
Funksjonssammendrag
Energimonitoren kan brukes
til å kontrollere bilens kjørestatus, drift-
sstatusen til hybridsystemet og regenereringsstatusen for energi.
nEnergiflyt og visningsdetaljer
Når energien strømmer, vises en pil og et skarpt lyspunkt beveger
seg for å vise retningen til energistrømmen. Når energien ikke
strømmer, vises ikke det skarpe lyspunktet.
Slik leses energiovervåkingen
Audiosystemskjermbildet
Når bilen drives av den elek-
triske motoren
Når bilen drives av både ben-
sinmotoren og den elektriske
motoren
Når bilen drives av bensinmoto-
ren
