1312-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)

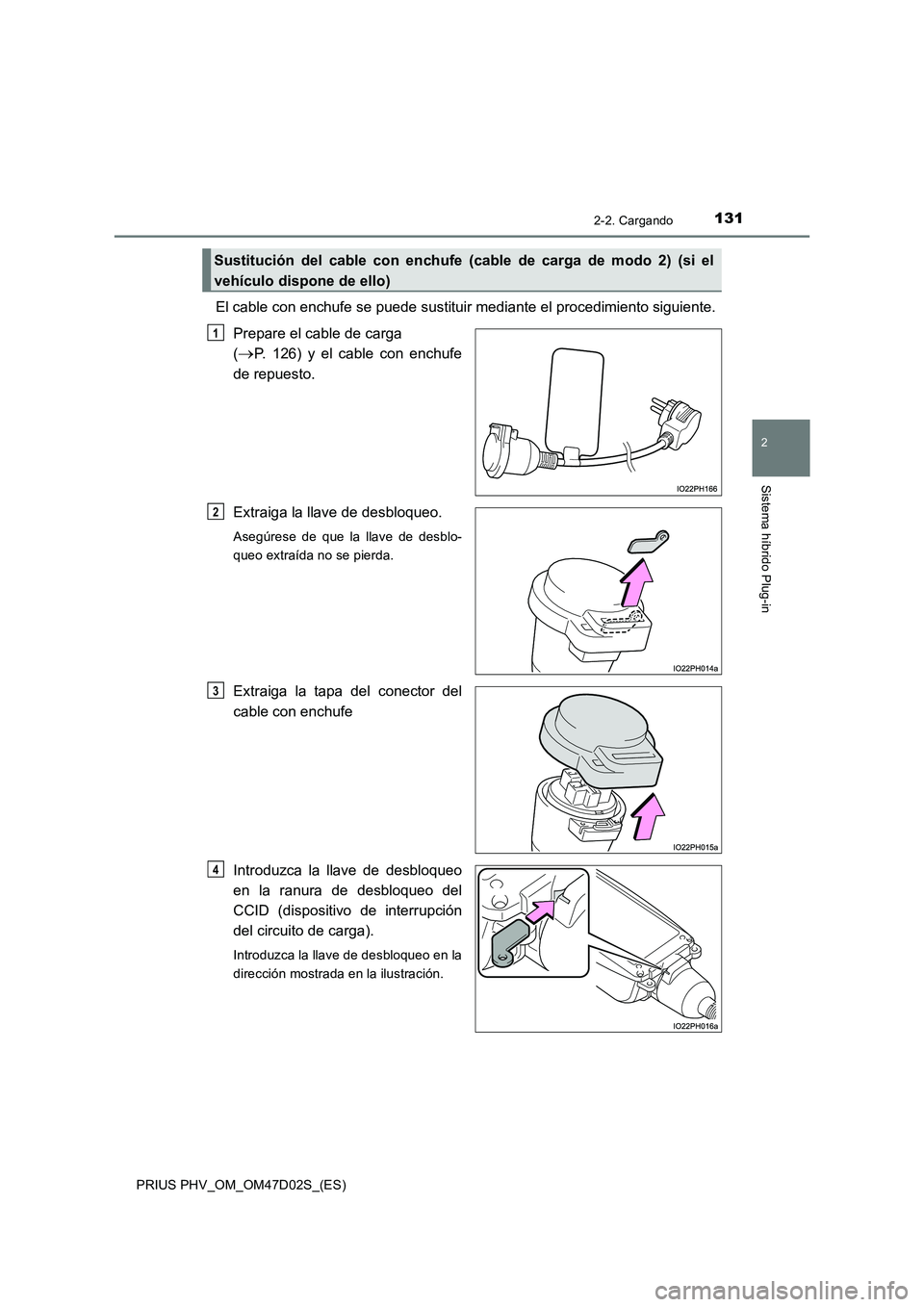

El cable con enchufe se puede sustituir mediante el procedimiento siguiente.
Prepare el cable de carga
(P. 126) y el cable con enchufe
de repuesto.
Extraiga la llave de desbloqueo.
Asegúrese de que la llave de desblo-
queo extraída no se pierda.
Extraiga la tapa del conector del
cable con enchufe
Introduzca la llave de desbloqueo
en la ranura de desbloqueo del
CCID (dispositivo de interrupción
del circuito de carga).
Introduzca la llave de desbloqueo en la
dirección mostrada en la ilustración.
Sustitución del cable con enchufe ( cable de carga de modo 2) (si el
vehículo dispone de ello)
1
2
3
4

1322-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)

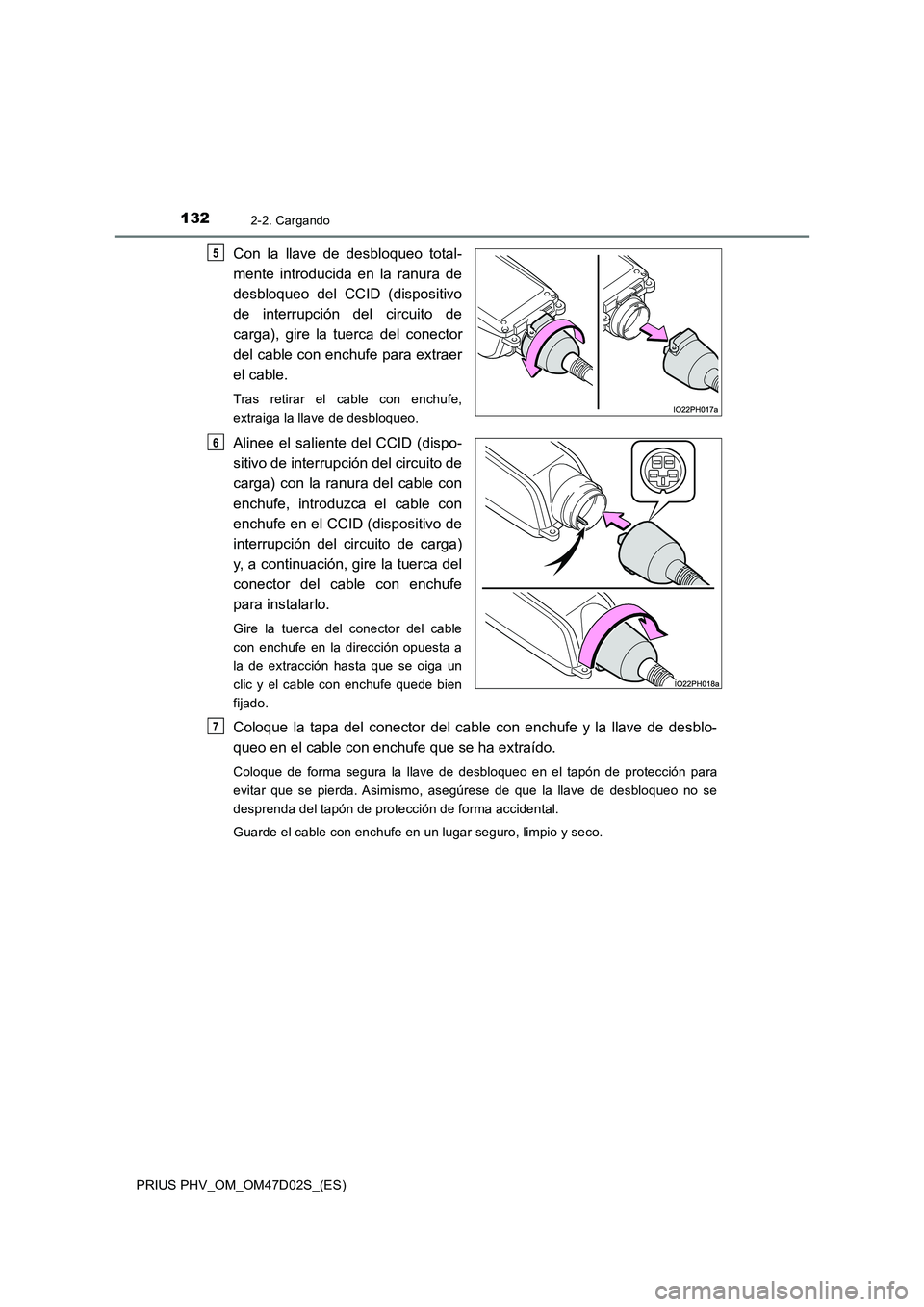

Con la llave de desbloqueo total-
mente introducida en la ranura de
desbloqueo del CCID (dispositivo
de interrupción del circuito de
carga), gire la tuerca del conector
del cable con enchufe para extraer
el cable.
Tras retirar el cable con enchufe,
extraiga la llave de desbloqueo.
Alinee el saliente del CCID (dispo-
sitivo de interrupción del circuito de
carga) con la ranura del cable con
enchufe, introduzca el cable con
enchufe en el CCID (dispositivo de
interrupción del circuito de carga)
y, a continuación, gire la tuerca del
conector del cable con enchufe
para instalarlo.
Gire la tuerca del conector del cable
con enchufe en la dirección opuesta a
la de extracción hasta que se oiga un
clic y el cable con enchufe quede bien
fijado.
Coloque la tapa del conector del cable con enchufe y la llave de desblo-
queo en el cable con enchufe que se ha extraído.
Coloque de forma segura la llave de desbloqueo en el tapón de protección para
evitar que se pierda. Asimismo, asegúrese de que la llave de desbloqueo no se
desprenda del tapón de protección de forma accidental.
Guarde el cable con enchufe en un lugar seguro, limpio y seco.
5
6
7

1332-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)
ADVERTENCIA
■Cuando utilice el cable de carga y el CCID (dispositivo de interrupción del cir-
cuito de carga)
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría causar un accidente inesperado, con el consiguiente riesgo
de lesiones graves o incluso mortales.
● No intente desmontar ni reparar el cable de carga, el conector de carga, el enchufe
ni el CCID (dispositivo de interrupción del circuito de carga).
Si surge un problema con el cable de carga o el CCID (dispositivo de interrupción
del circuito de carga), detenga inmediatamente la carga y póngase en contacto con
un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado.
● No ejerza fuerza sobre el cable de carga, el conector de carga, el enchufe ni el
CCID (dispositivo de interrupción del circuito de carga), ni los someta a impactos
fuertes.
● No ejerza una fuerza excesiva sobre el cable de carga doblándolo, retorciéndolo,
tirando de él o arrastrándolo por la fuerza.
● No dañe el cable de carga con objetos punzantes.
● No doble el conector de carga ni el enchufe, ni introduzca objetos extraños en
ellos.
● No sumerja el conector de carga ni el enchufe en el agua.
Si se caen al agua, póngase en contacto con un distribuidor o taller de reparacio-
nes Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
● No sustituya el cable con enchufe con las manos mojadas. (si el vehículo dispone
de ello)
Tampoco realice la sustitución en un lugar en el que llueva o que esté mojado.
● No realice la sustitución del cable con enchufe cuando el enchufe y/o el conector
de carga estén conectados. (si el vehículo dispone de ello)
● Verifique si hay normas locales de carga de vehículos eléctricos (EV) en vigor y, de
ser así, cúmplalas.
● Cable de carga de modo 2: Cuando sustituya el cable con enchufe, gire con fuerza
la tuerca del cable con enchufe hasta que se escuche un [clic]. (si el vehículo dis-
pone de ello)
● No acerque el cable de carga a un objeto a alta temperatura como un aparato de
calefacción.
● No enrolle el cable de carga alrededor del CCID (dispositivo de interrupción del cir-
cuito de carga).

1342-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)

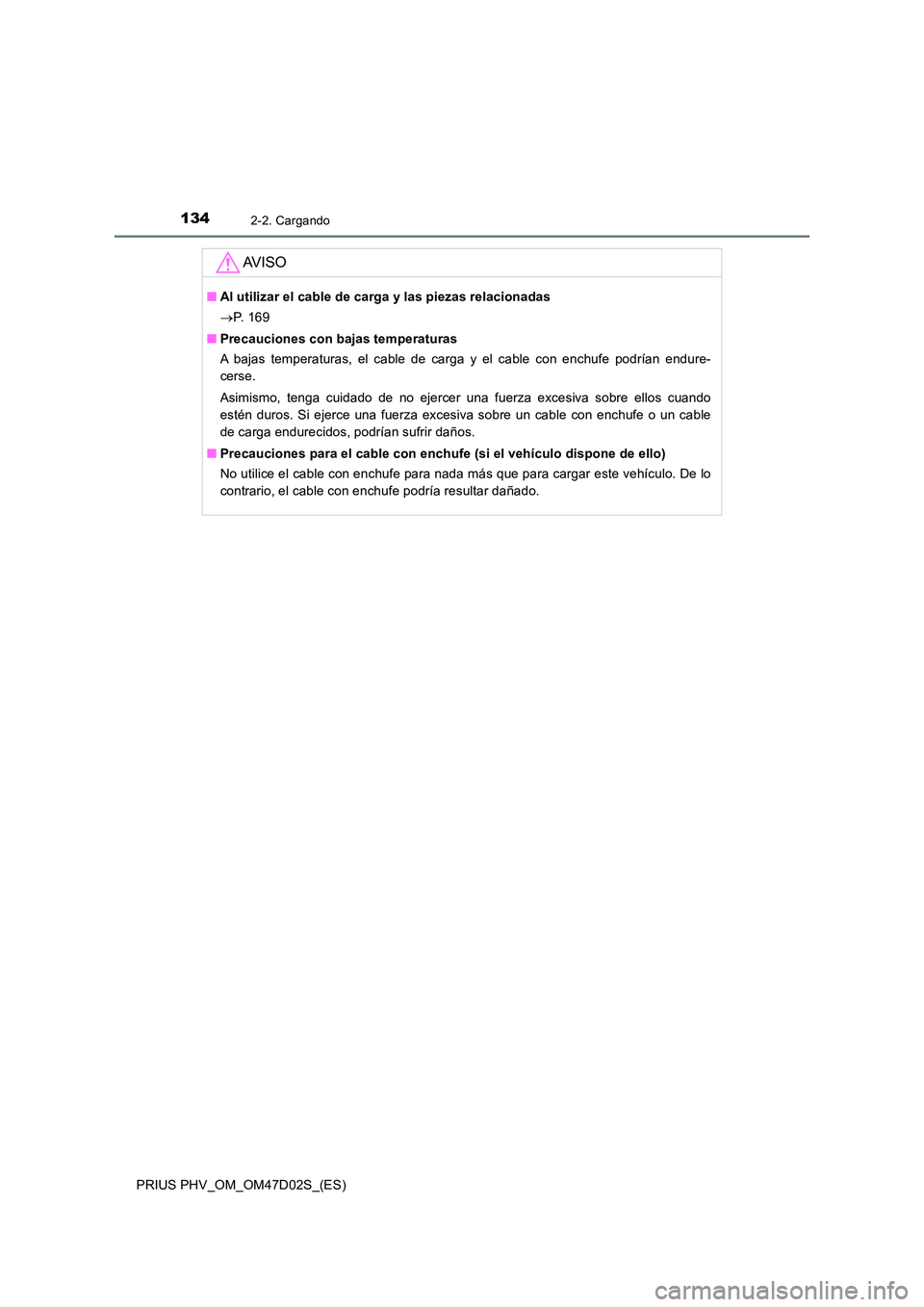

AV I S O
■Al utilizar el cable de carga y las piezas relacionadas
 P. 1 6 9
■ Precauciones con bajas temperaturas
A bajas temperaturas, el cable de carga y el cable con enchufe podrían endure-
cerse.
Asimismo, tenga cuidado de no ejercer una fuerza excesiva sobre ellos cuando
estén duros. Si ejerce una fuerza excesiva sobre un cable con enchufe o un cable
de carga endurecidos, podrían sufrir daños.
■ Precauciones para el cable con enchufe (si el vehículo dispone de ello)
No utilice el cable con enchufe para nada más que para cargar este vehículo. De lo
contrario, el cable con enchufe podría resultar dañado.

1352-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)

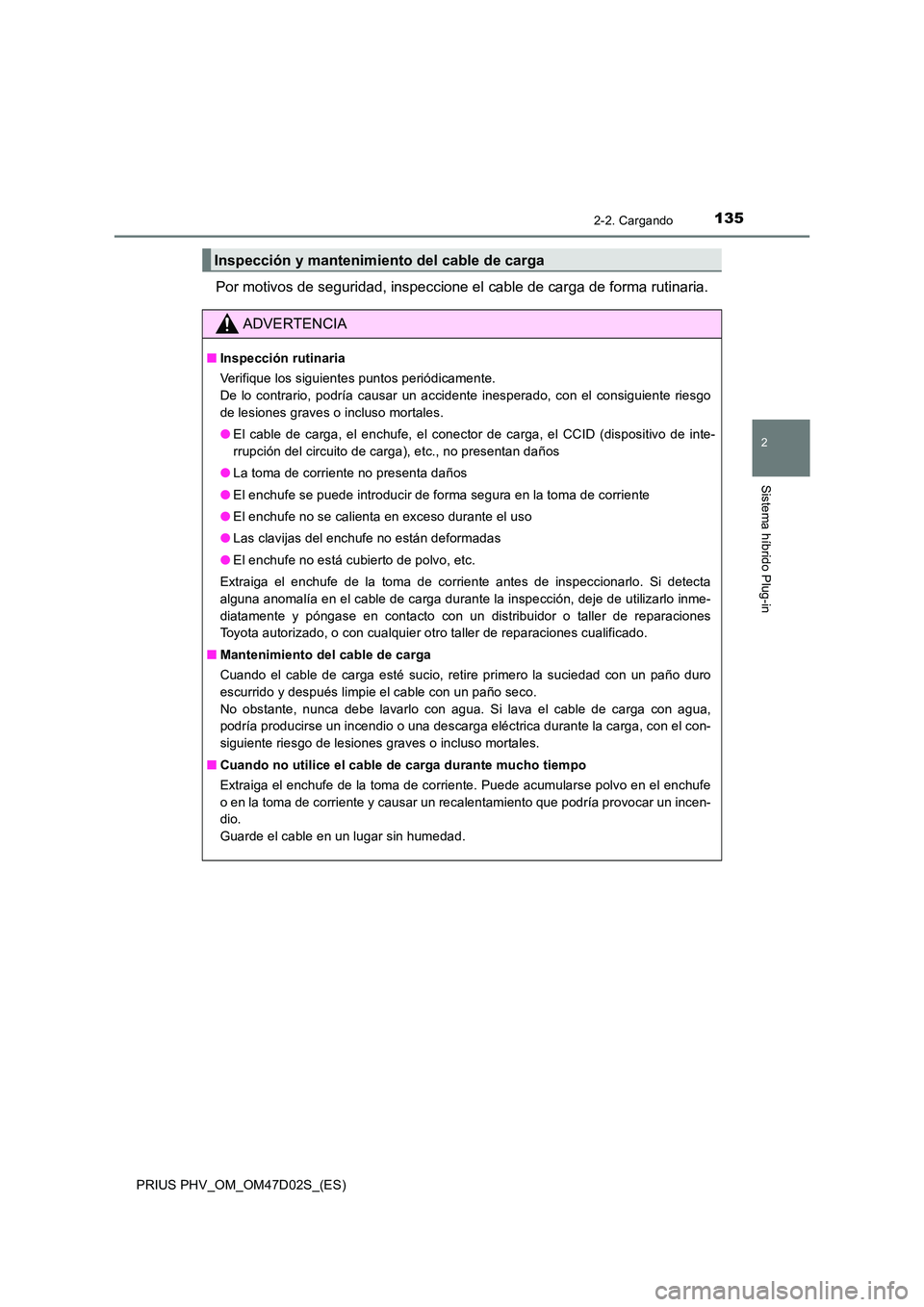

Por motivos de seguridad, inspeccione el cable de carga de forma rutinaria.
Inspección y mantenimiento del cable de carga
ADVERTENCIA
■Inspección rutinaria
Verifique los siguientes puntos periódicamente.
De lo contrario, podría causar un accidente inesperado, con el consiguiente riesgo
de lesiones graves o incluso mortales.
● El cable de carga, el enchufe, el conector de carga, el CCID (dispositivo de inte-
rrupción del circuito de carga), etc., no presentan daños
● La toma de corriente no presenta daños
● El enchufe se puede introducir de forma segura en la toma de corriente
● El enchufe no se calienta en exceso durante el uso
● Las clavijas del enchufe no están deformadas
● El enchufe no está cubierto de polvo, etc.
Extraiga el enchufe de la toma de corriente antes de inspeccionarlo. Si detecta
alguna anomalía en el cable de carga durante la inspección, deje de utilizarlo inme-
diatamente y póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
■ Mantenimiento del cable de carga
Cuando el cable de carga esté sucio, retire primero la suciedad con un paño duro
escurrido y después limpie el cable con un paño seco.
No obstante, nunca debe lavarlo con agua. Si lava el cable de carga con agua,
podría producirse un incendio o una descarga eléctrica durante la carga, con el con-
siguiente riesgo de lesiones graves o incluso mortales.
■ Cuando no utilice el cable de carga durante mucho tiempo
Extraiga el enchufe de la toma de corriente. Puede acumularse polvo en el enchufe
o en la toma de corriente y causar un recalentamiento que podría provocar un incen-
dio.
Guarde el cable en un lugar sin humedad.

1362-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)

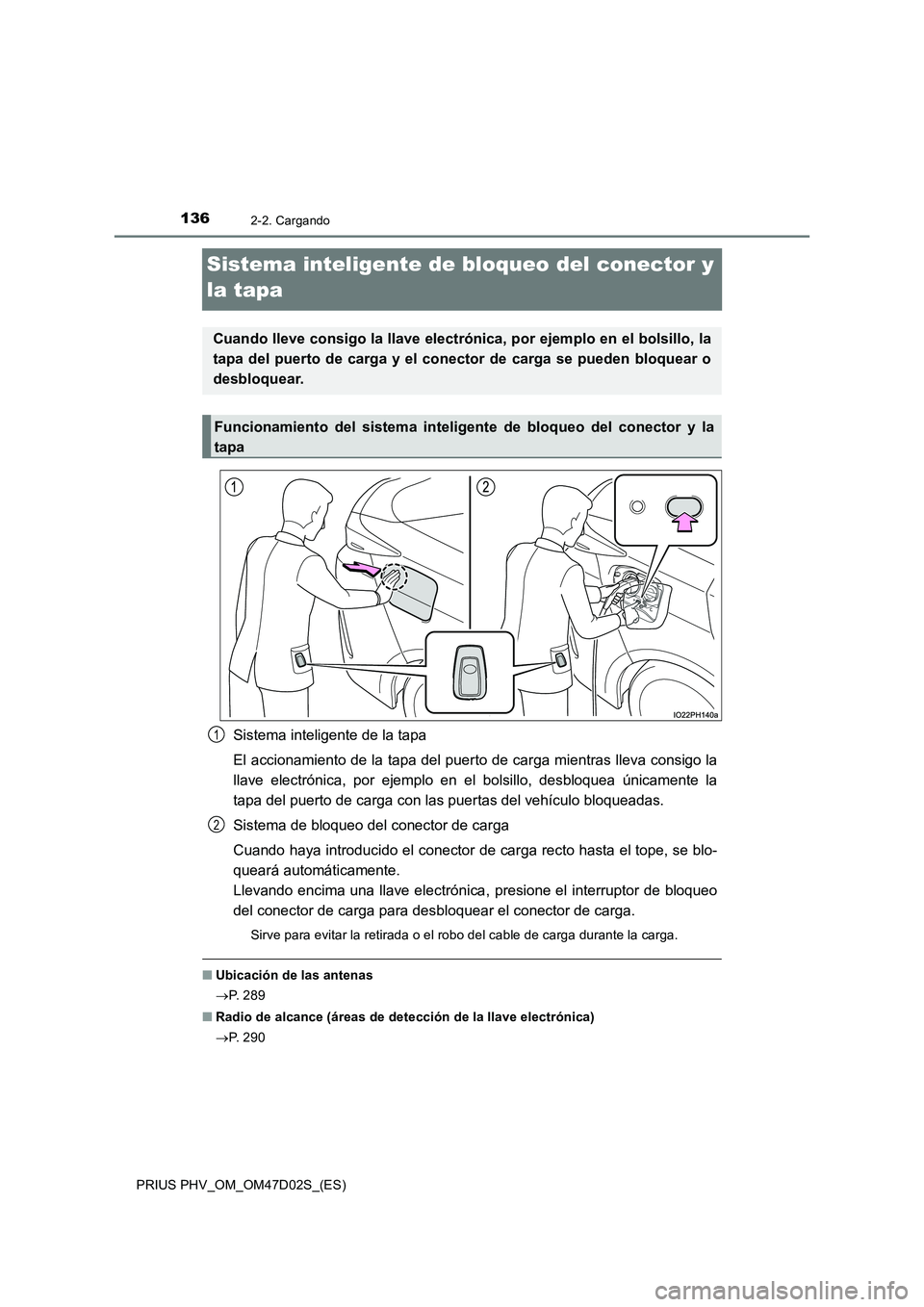

Sistema inteligente de bloqueo del conector y
la tapa
Sistema inteligente de la tapa
El accionamiento de la tapa del puerto de carga mientras lleva consigo la
llave electrónica, por ejemplo en el bolsillo, desbloquea únicamente la
tapa del puerto de carga con las puertas del vehículo bloqueadas.

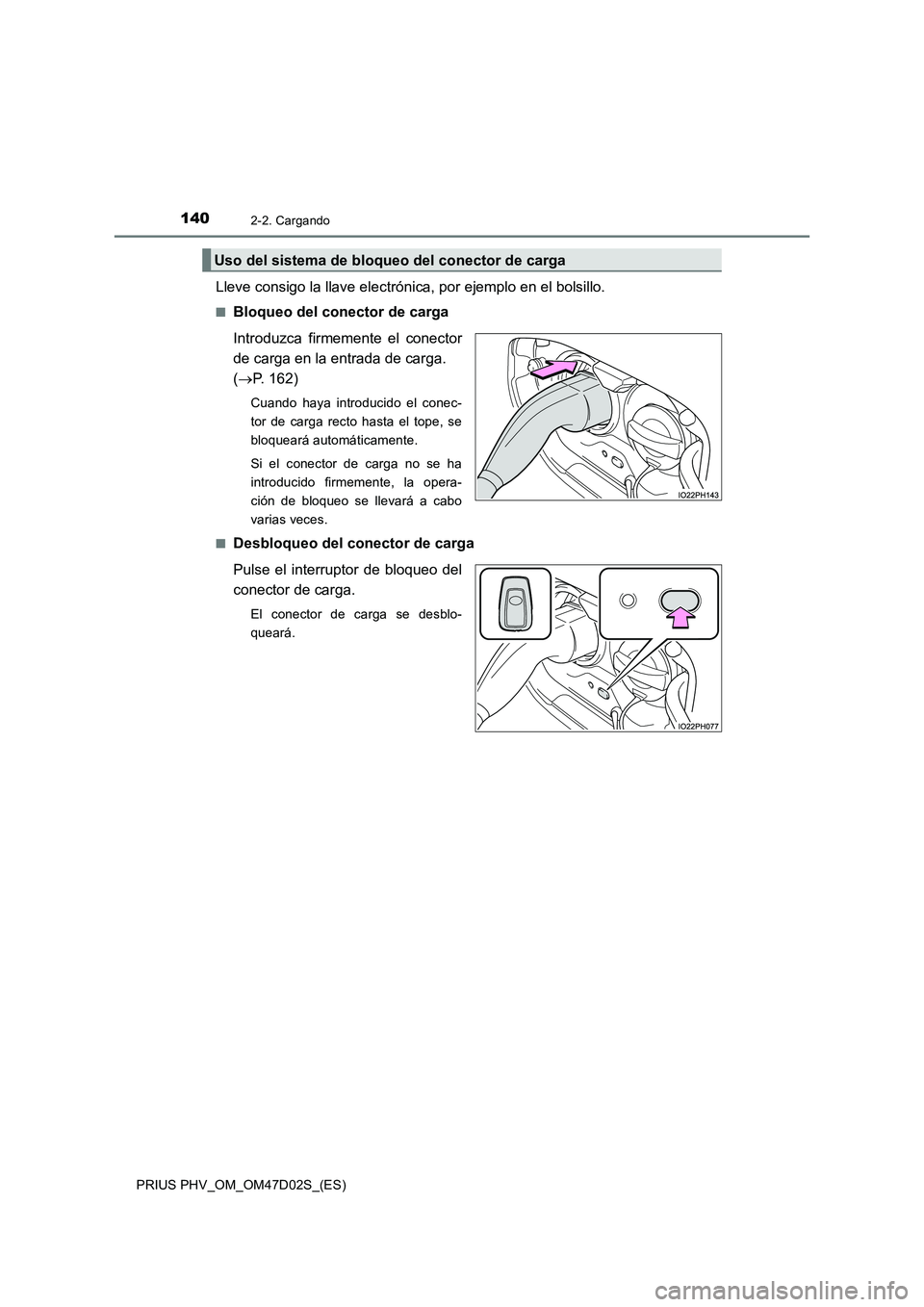

Sistema de bloqueo del conector de carga
Cuando haya introducido el conector de carga recto hasta el tope, se blo-
queará automáticamente.
Llevando encima una llave electrónica , presione el interruptor de bloqueo
del conector de carga para desbloquear el conector de carga.
Sirve para evitar la retirada o el robo del cable de carga durante la carga.
■ Ubicación de las antenas
 P. 2 8 9
■ Radio de alcance (áreas de detección de la llave electrónica)
 P. 2 9 0
Cuando lleve consigo la llave electrónica, por ejemplo en el bolsillo, la
tapa del puerto de carga y el conector de carga se pueden bloquear o
desbloquear.
Funcionamiento del sistema inteligente de bloqueo del conector y la
tapa
1
2

1372-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)

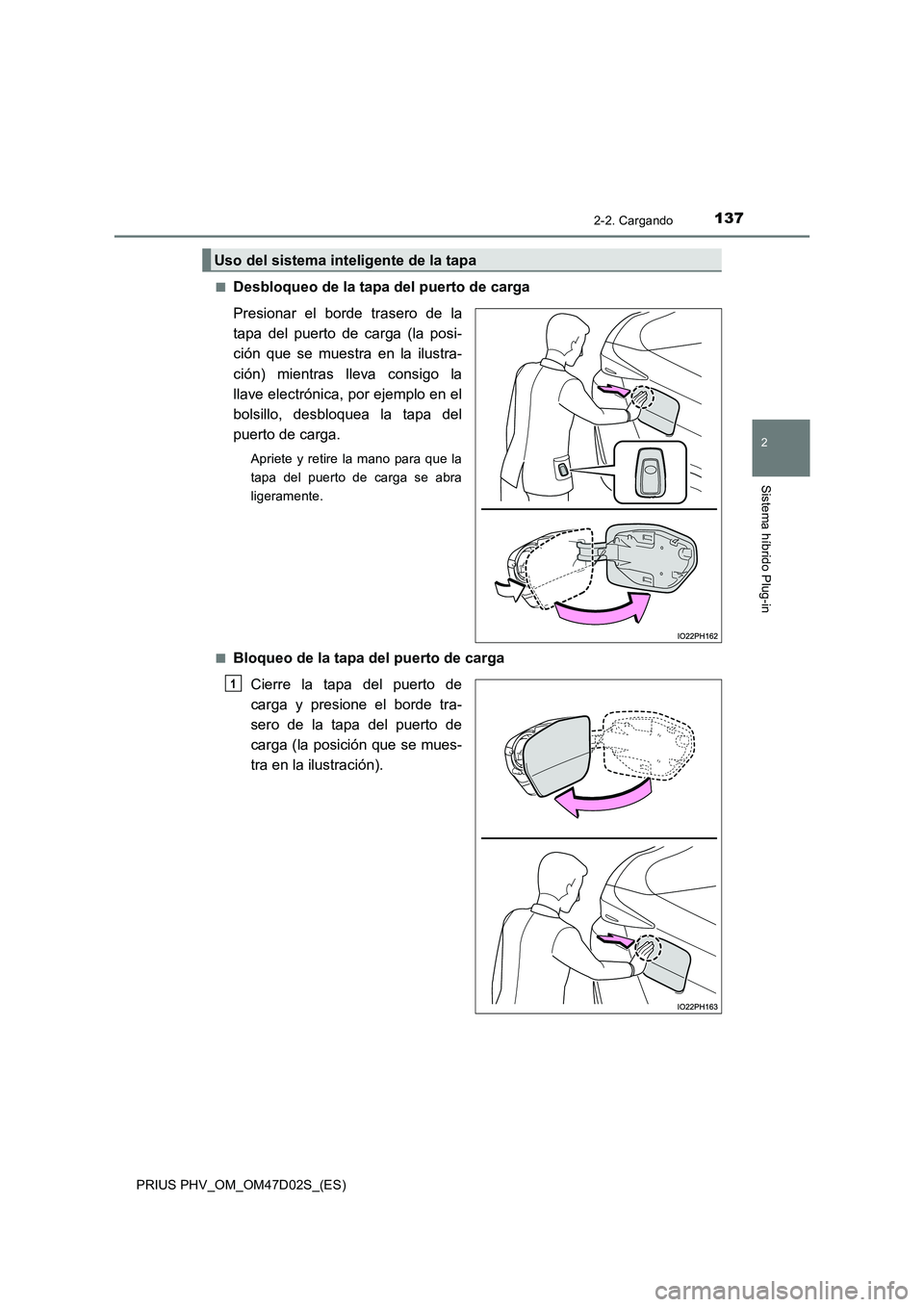

■Desbloqueo de la tapa del puerto de carga
Presionar el borde trasero de la
tapa del puerto de carga (la posi-
ción que se muestra en la ilustra-
ción) mientras lleva consigo la
llave electrónica, por ejemplo en el
bolsillo, desbloquea la tapa del
puerto de carga.
Apriete y retire la mano para que la
tapa del puerto de carga se abra
ligeramente.
■Bloqueo de la tapa del puerto de carga
Cierre la tapa del puerto de
carga y presione el borde tra-
sero de la tapa del puerto de
carga (la posición que se mues-
tra en la ilustración).
Uso del sistema inteligente de la tapa
1

1382-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)

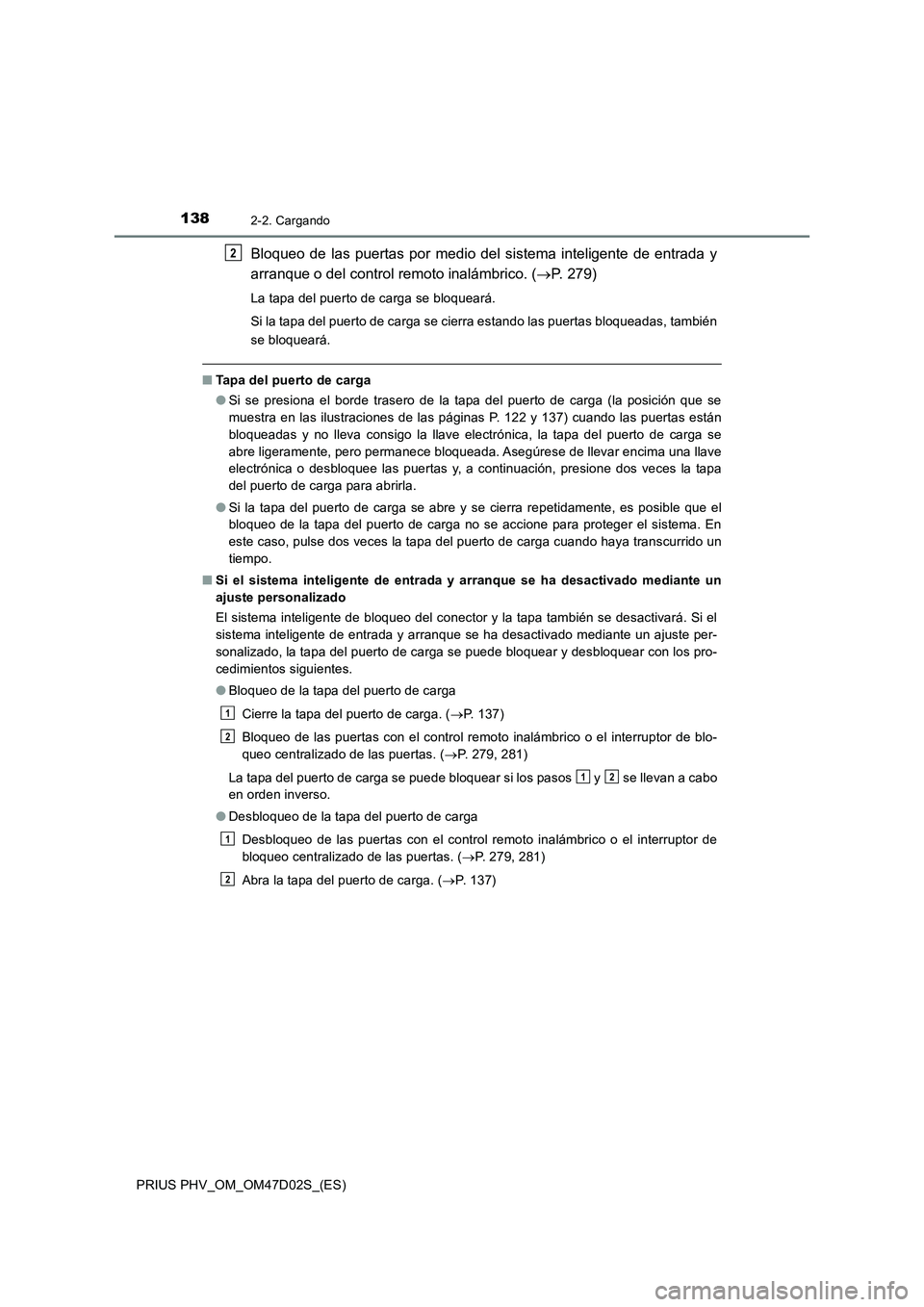

Bloqueo de las puertas por medio del sistema inteligente de entrada y
arranque o del control remoto inalámbrico. (P. 279)
La tapa del puerto de carga se bloqueará.
Si la tapa del puerto de carga se cierra estando las puertas bloqueadas, también
se bloqueará.
■Tapa del puerto de carga
●Si se presiona el borde trasero de la tapa del puerto de carga (la posición que se
muestra en las ilustraciones de las páginas P. 122 y 137) cuando las puertas están
bloqueadas y no lleva consigo la llave electrónica, la tapa del puerto de carga se
abre ligeramente, pero permanece bloqueada. Asegúrese de llevar encima una llave
electrónica o desbloquee las puertas y, a continuación, presione dos veces la tapa
del puerto de carga para abrirla.
●Si la tapa del puerto de carga se abre y se cierra repetidamente, es posible que el
bloqueo de la tapa del puerto de carga no se accione para proteger el sistema. En
este caso, pulse dos veces la tapa del puerto de carga cuando haya transcurrido un
tiempo.
■Si el sistema inteligente de entrada y arranque se ha desactivado mediante un
ajuste personalizado
El sistema inteligente de bloqueo del conector y la tapa también se desactivará. Si el
sistema inteligente de entrada y arranque se ha desactivado mediante un ajuste per-
sonalizado, la tapa del puerto de carga se puede bloquear y desbloquear con los pro-
cedimientos siguientes.
●Bloqueo de la tapa del puerto de carga
Cierre la tapa del puerto de carga. (P. 137)
Bloqueo de las puertas con el control remoto inalámbrico o el interruptor de blo-
queo centralizado de las puertas. (P. 279, 281)
La tapa del puerto de carga se puede bloquear si los pasos y se llevan a cabo
en orden inverso.
●Desbloqueo de la tapa del puerto de carga
Desbloqueo de las puertas con el control remoto inalámbrico o el interruptor de
bloqueo centralizado de las puertas. (P. 279, 281)
Abra la tapa del puerto de carga. (P. 1 3 7 )
2
1
2
12
1
2

1392-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)

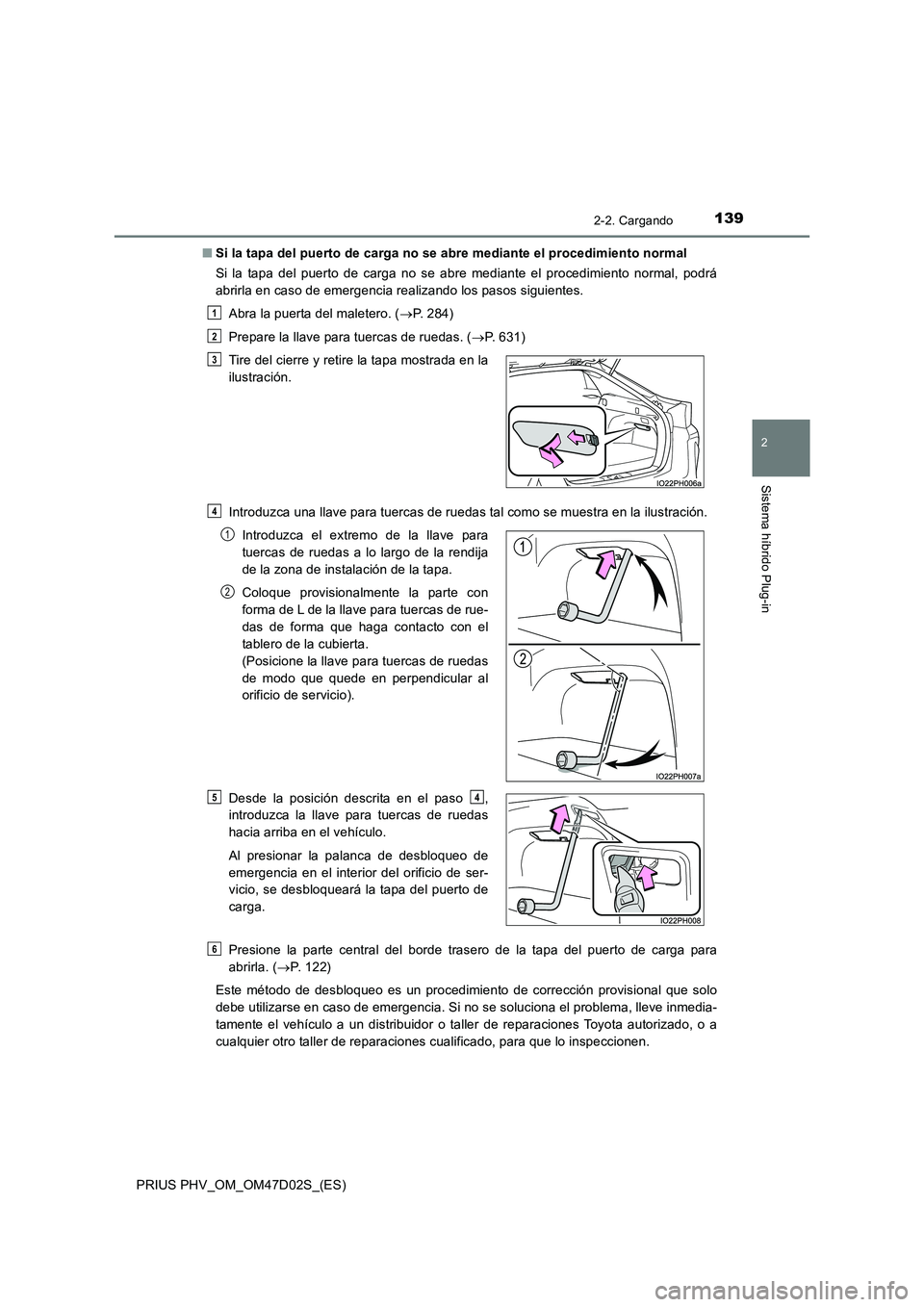

■ Si la tapa del puerto de carga no se abre mediante el procedimiento normal
Si la tapa del puerto de carga no se abre mediante el procedimiento normal, podrá
abrirla en caso de emergencia realizando los pasos siguientes.
Abra la puerta del maletero. ( P. 284)
Prepare la llave para tuercas de ruedas. ( P. 631)
Introduzca una llave para tuercas de ruedas tal como se muestra en la ilustración.
Presione la parte central del borde trasero de la tapa del puerto de carga para
abrirla. ( P. 1 2 2 )
Este método de desbloqueo es un procedimiento de corrección provisional que solo
debe utilizarse en caso de emergencia. Si no se soluciona el problema, lleve inmedia-
tamente el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
Tire del cierre y retire la tapa mostrada en la
ilustración.
Introduzca el extremo de la llave para
tuercas de ruedas a lo largo de la rendija
de la zona de instalación de la tapa.
Coloque provisionalmente la parte con
forma de L de la llave para tuercas de rue-
das de forma que haga contacto con el
tablero de la cubierta.
(Posicione la llave para tuercas de ruedas
de modo que quede en perpendicular al
orificio de servicio).
Desde la posición descrita en el paso ,
introduzca la llave para tuercas de ruedas
hacia arriba en el vehículo.
Al presionar la palanca de desbloqueo de
emergencia en el interior del orificio de ser-
vicio, se desbloqueará la tapa del puerto de
carga.
1
2
3
4
1
2
54
6

1402-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)
Lleve consigo la llave electrónica, por ejemplo en el bolsillo.
■Bloqueo del conector de carga
Introduzca firmemente el conector
de carga en la entrada de carga.
(P. 162)
Cuando haya introducido el conec-
tor de carga recto hasta el tope, se
bloqueará automáticamente.
Si el conector de carga no se ha
introducido firmemente, la opera-
ción de bloqueo se llevará a cabo
varias veces.
■
Desbloqueo del conector de carga
Pulse el interruptor de bloqueo del
conector de carga.
El conector de carga se desblo-
queará.
Uso del sistema de bloqueo del conector de carga
