TOYOTA PRIUS PLUG-IN HYBRID 2018 Manual del propietario (in Spanish)

6017-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados

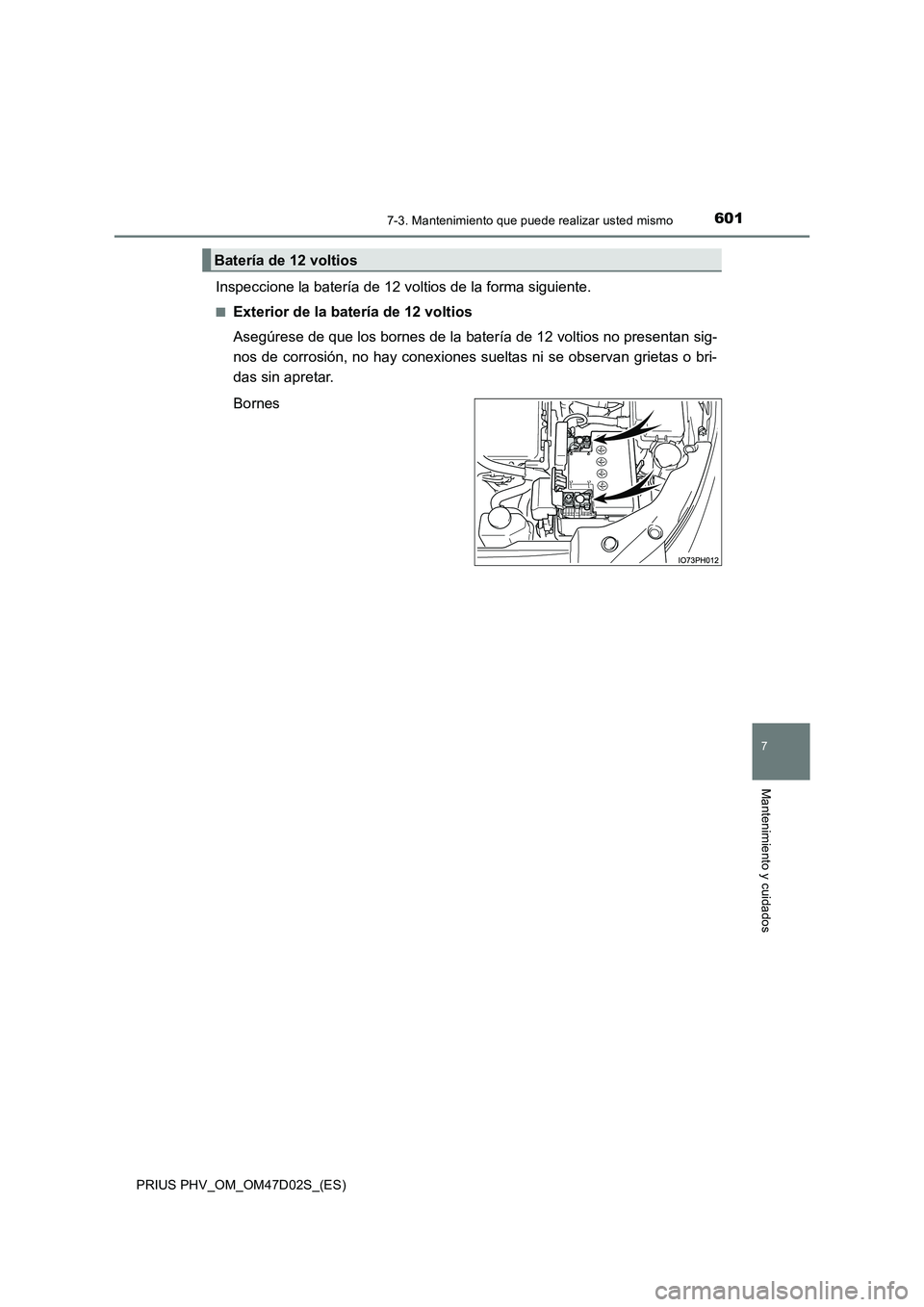

Inspeccione la batería de 12 voltios de la forma siguiente.
■Exterior de la batería de 12 voltios
Asegúrese de que los bornes de la batería de 12 voltios no presentan sig-
nos de corrosión, no hay conexiones sueltas ni se observan grietas o bri-
das sin apretar.
Bornes
Batería de 12 voltios

6027-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)■

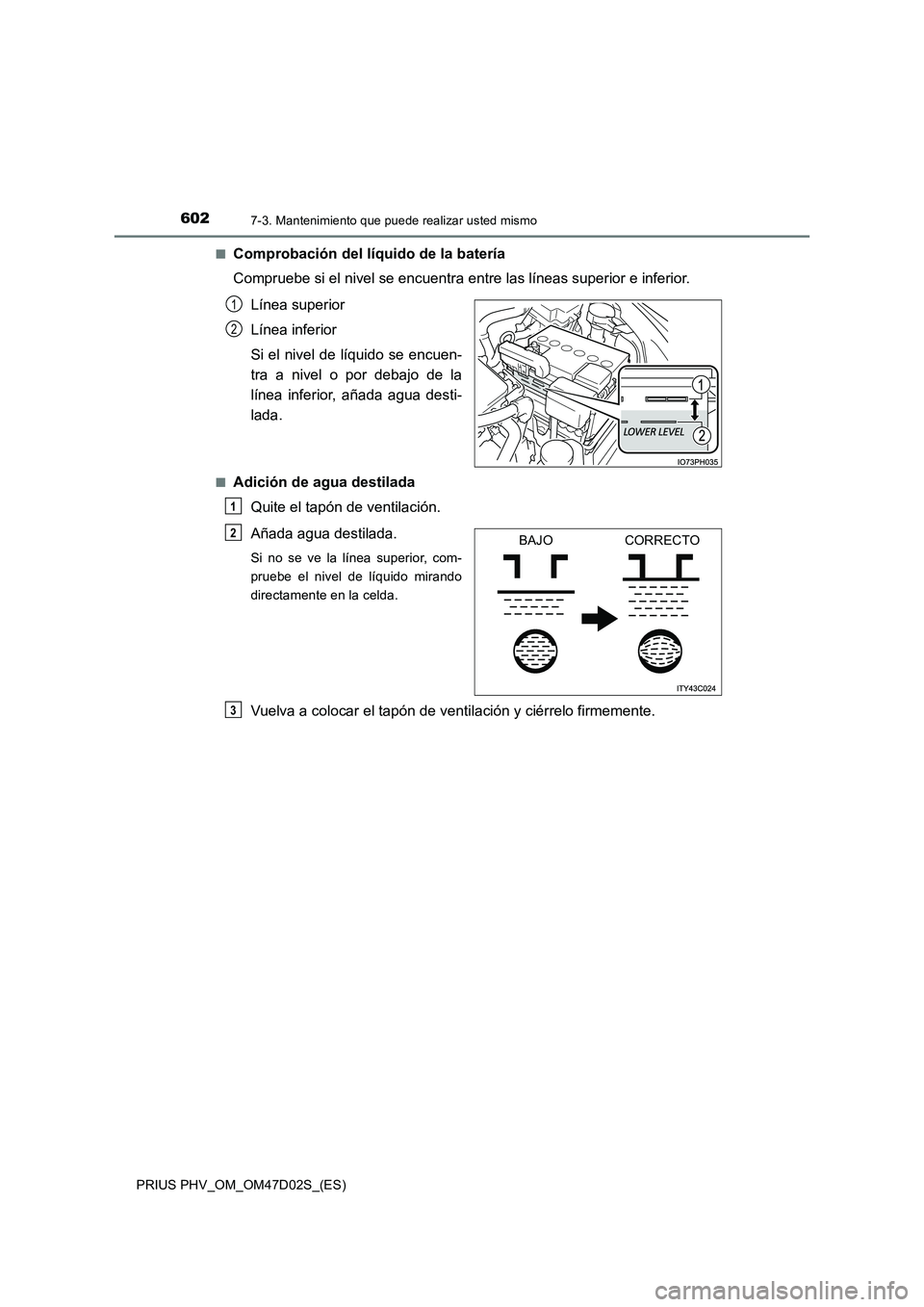

Comprobación del líquido de la batería
Compruebe si el nivel se encuentra entre las líneas superior e inferior.
Línea superior
Línea inferior
Si el nivel de líquido se encuen-
tra a nivel o por debajo de la
línea inferior, añada agua desti-
lada.
■Adición de agua destilada
Quite el tapón de ventilación.
Añada agua destilada.
Si no se ve la línea superior, com-
pruebe el nivel de líquido mirando
directamente en la celda.
Vuelva a colocar el tapón de ventilación y ciérrelo firmemente.
1
2
1
BAJOCORRECTO2
3

6037-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
■Al abrir la tapa del borne positivo (+) de la batería
■ Antes de recargar la batería
Al recargarse, la batería de 12 voltios genera gas hidrógeno inflamable y explosivo.
Por este motivo, tenga en cuenta las siguientes medidas de precaución antes de efec-
tuar la recarga:
● Si recarga la batería de 12 voltios instalada en el vehículo, asegúrese de desconec-
tar el cable de masa.
● Cuando conecte y desconecte los cables del cargador a la batería de 12 voltios, ase-
gúrese de que el interruptor de alimentación del cargador esté apagado.
■ Después de recargar/volver a conectar la batería de 12 voltios
● Es posible que no pueda desbloquear las puertas con el sistema inteligente de
entrada y arranque inmediatamente después de volver a conectar la batería de 12
voltios. Si esto ocurre, bloquee/desbloquee las puertas mediante el control remoto
inalámbrico o la llave mecánica.
● Ponga en marcha el sistema híbrido con el interruptor de arranque en modo ACCES-
SORY. Es posible que el sistema híbrido no se ponga en marcha con el interruptor
de arranque desactivado. Sin embargo, el sistema híbrido funcionará correctamente
en el segundo intento.
● El modo del interruptor de arranque está registrado en el vehículo. Si se vuelve a
conectar la batería de 12 voltios, el vehículo establecerá el modo del interruptor de
arranque en el estado en el que estaba antes de desconectar la batería de 12 vol-
tios. Asegúrese de desactivar la alimentación antes de desconectar la batería de 12
voltios. Preste especial atención cuando conecte la batería de 12 voltios si desco-
noce el modo en el que estaba el interruptor de arranque antes de la descarga.
Si el sistema no se pone en marcha, ni siquiera después de varios intentos con todos
los métodos anteriores, póngase en contacto con un distribuidor o taller de reparacio-
nes Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
Presione la parte mostrada en la ilustración
por ambos lados y levante el extremo de la
tapa.

6047-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)

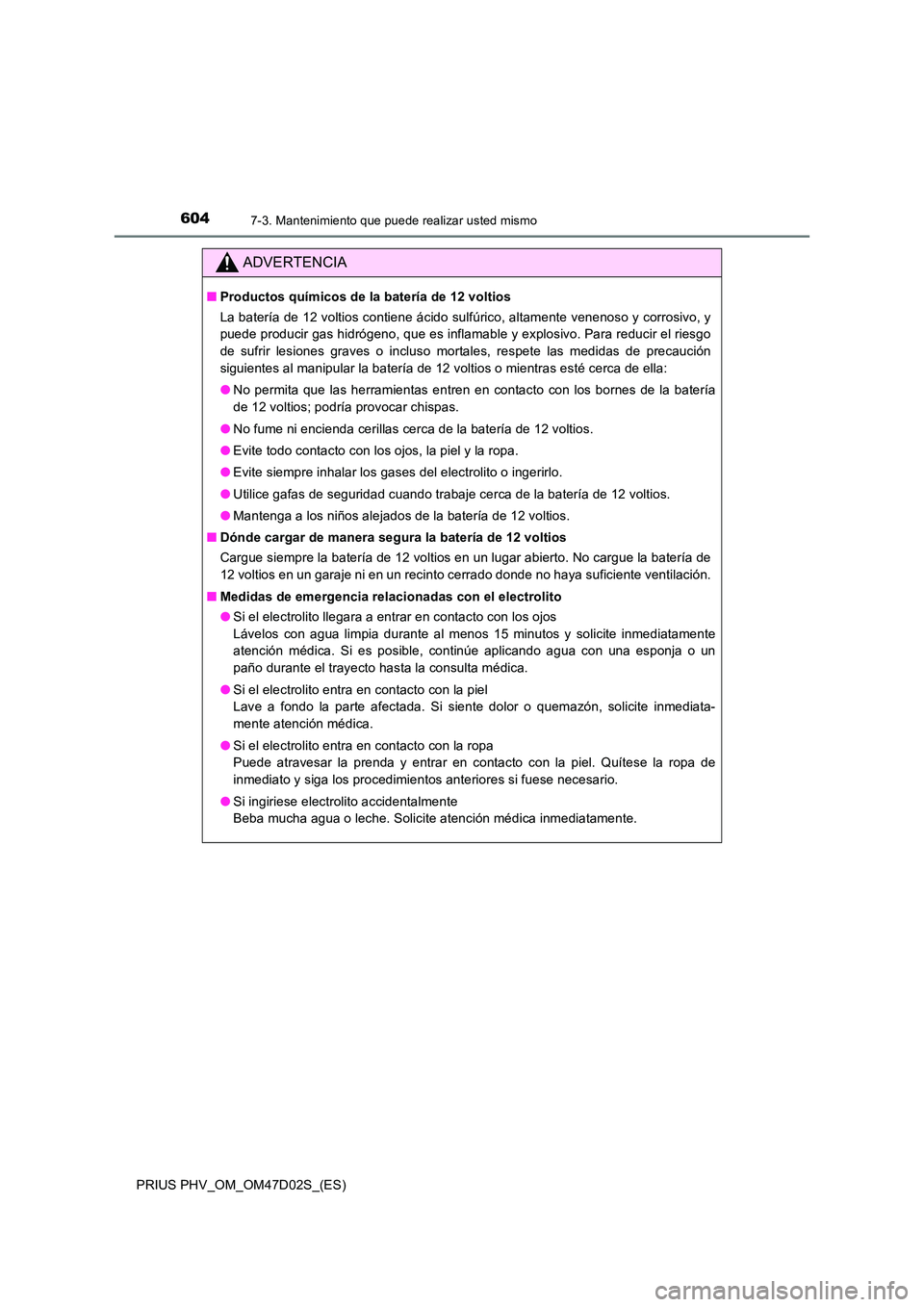

ADVERTENCIA
■Productos químicos de la batería de 12 voltios
La batería de 12 voltios contiene ácido sulfúrico, altamente venenoso y corrosivo, y
puede producir gas hidrógeno, que es inflamable y explosivo. Para reducir el riesgo
de sufrir lesiones graves o incluso mortales, respete las medidas de precaución
siguientes al manipular la batería de 12 voltios o mientras esté cerca de ella:
● No permita que las herramientas entren en contacto con los bornes de la batería
de 12 voltios; podría provocar chispas.
● No fume ni encienda cerillas cerca de la batería de 12 voltios.
● Evite todo contacto con los ojos, la piel y la ropa.
● Evite siempre inhalar los gases del electrolito o ingerirlo.
● Utilice gafas de seguridad cuando trabaje cerca de la batería de 12 voltios.
● Mantenga a los niños alejados de la batería de 12 voltios.
■ Dónde cargar de manera segura la batería de 12 voltios
Cargue siempre la batería de 12 voltios en un lugar abierto. No cargue la batería de
12 voltios en un garaje ni en un recinto cerrado donde no haya suficiente ventilación.
■ Medidas de emergencia relacionadas con el electrolito
● Si el electrolito llegara a entrar en contacto con los ojos
Lávelos con agua limpia durante al menos 15 minutos y solicite inmediatamente
atención médica. Si es posible, continúe aplicando agua con una esponja o un
paño durante el trayecto hasta la consulta médica.
● Si el electrolito entra en contacto con la piel
Lave a fondo la parte afectada. Si siente dolor o quemazón, solicite inmediata-
mente atención médica.
● Si el electrolito entra en contacto con la ropa
Puede atravesar la prenda y entrar en contacto con la piel. Quítese la ropa de
inmediato y siga los procedimientos anteriores si fuese necesario.
● Si ingiriese electrolito accidentalmente
Beba mucha agua o leche. Solicite atención médica inmediatamente.

6057-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados

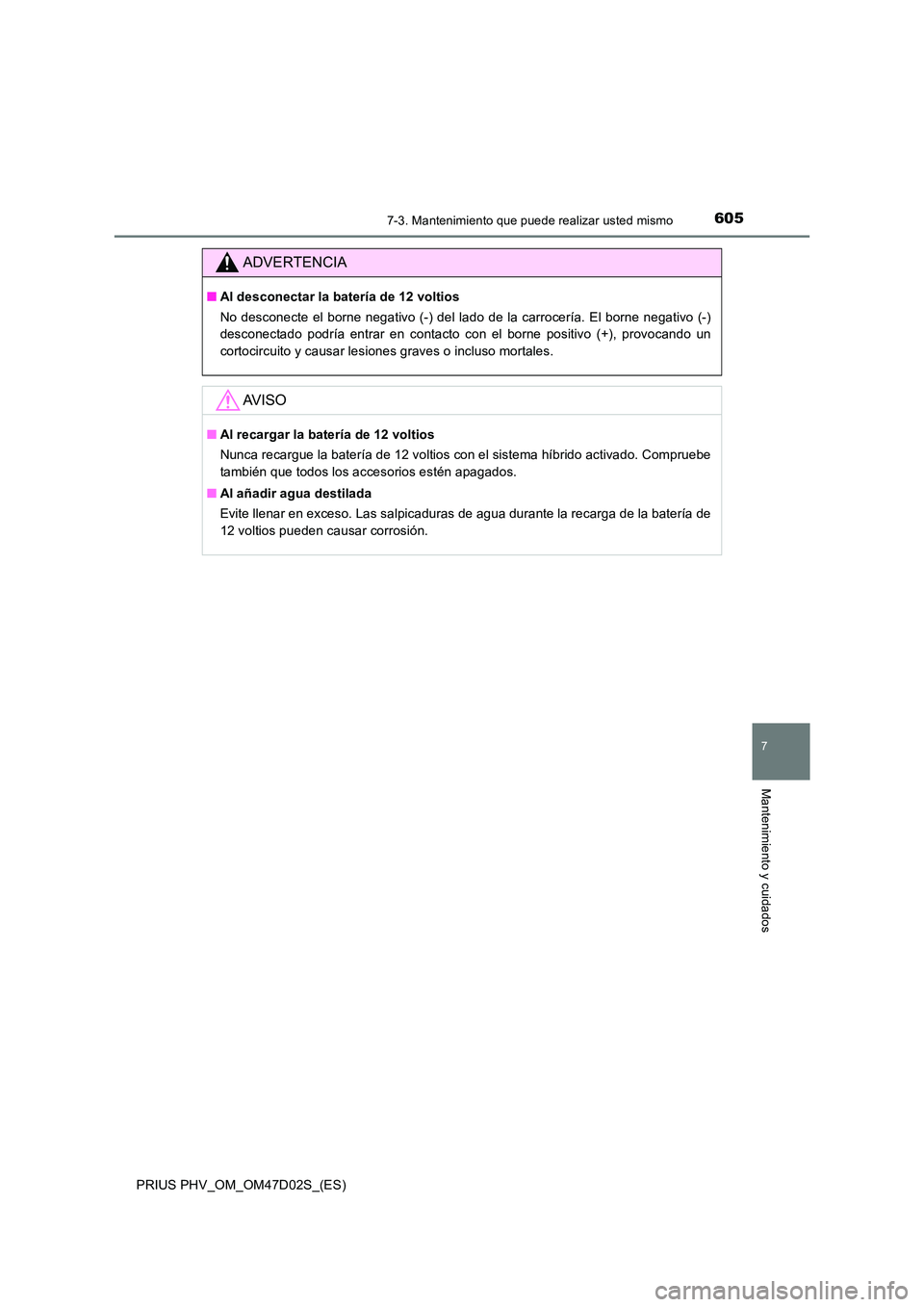

ADVERTENCIA
■Al desconectar la batería de 12 voltios
No desconecte el borne negativo (-) del lado de la carrocería. El borne negativo (-)
desconectado podría entrar en contacto con el borne positivo (+), provocando un
cortocircuito y causar lesiones graves o incluso mortales.
AV I S O
■ Al recargar la batería de 12 voltios
Nunca recargue la batería de 12 voltios con el sistema híbrido activado. Compruebe
también que todos los accesorios estén apagados.
■ Al añadir agua destilada
Evite llenar en exceso. Las salpicaduras de agua durante la recarga de la batería de
12 voltios pueden causar corrosión.

6067-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)

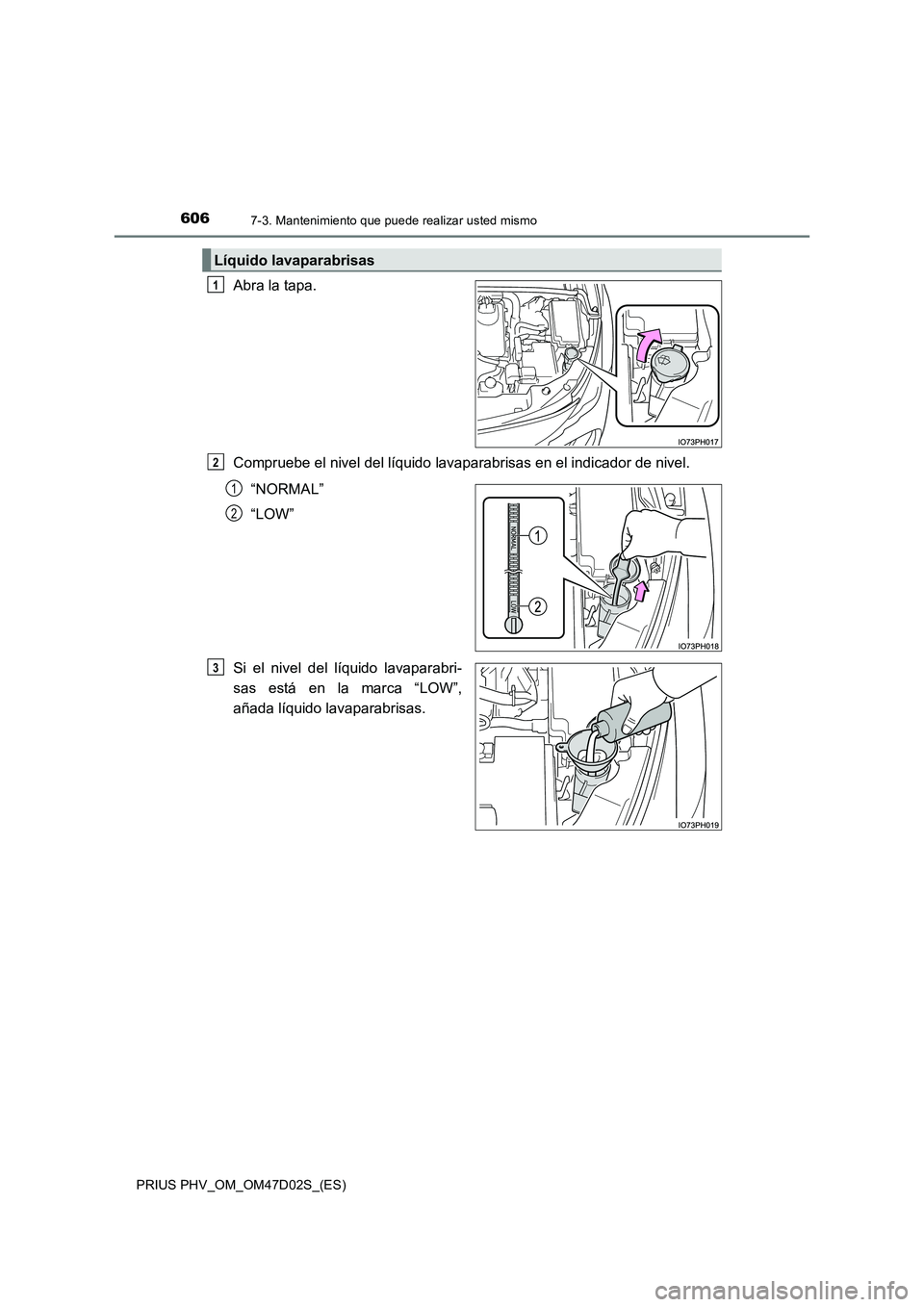

Abra la tapa.
Compruebe el nivel del líquido lavaparabrisas en el indicador de nivel.
“NORMAL”
“LOW”
Si el nivel del líquido lavaparabri-
sas está en la marca “LOW”,
añada líquido lavaparabrisas.
Líquido lavaparabrisas
1
2
1
2
3

6077-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados

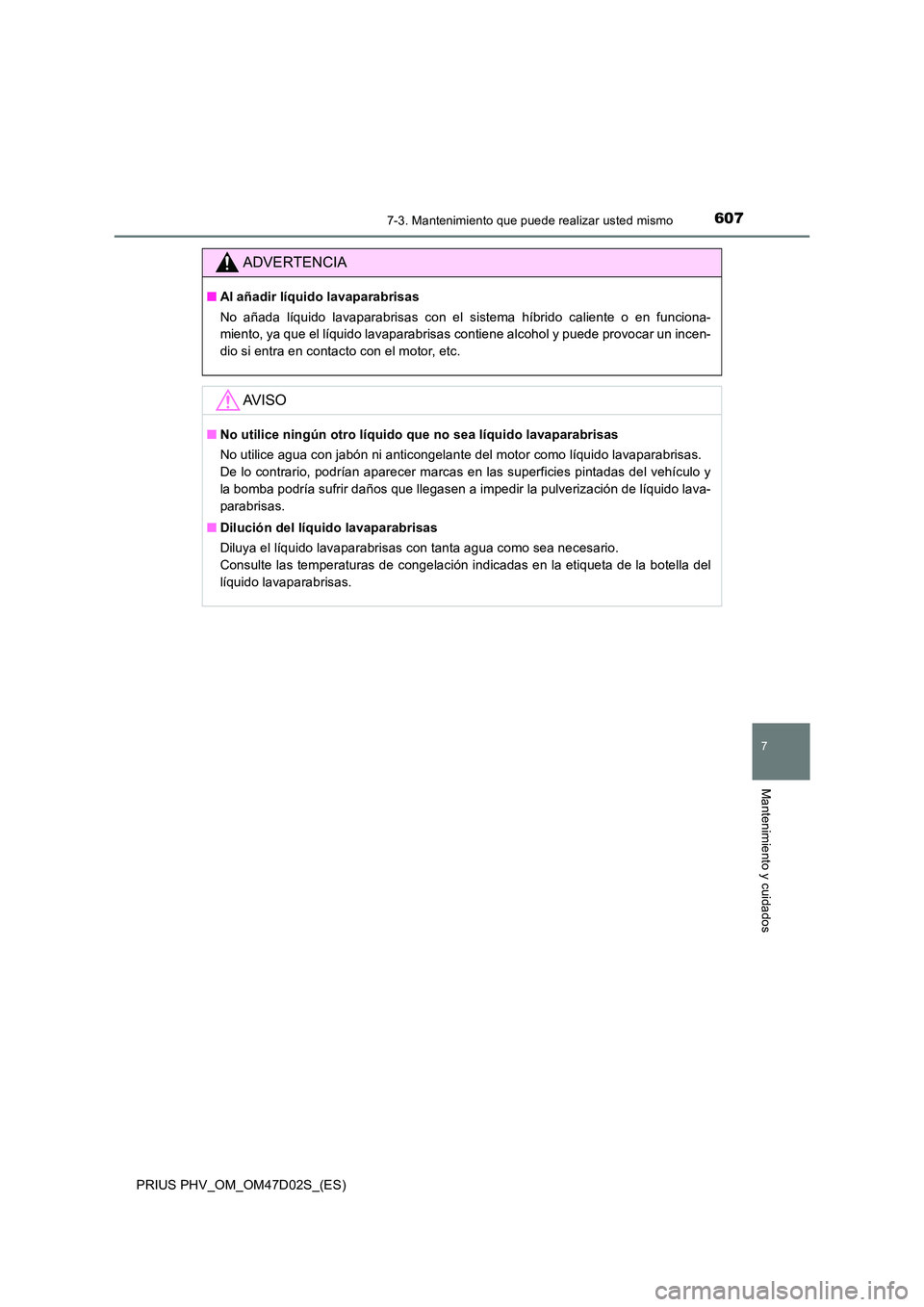

ADVERTENCIA
■Al añadir líquido lavaparabrisas
No añada líquido lavaparabrisas con el sistema híbrido caliente o en funciona-
miento, ya que el líquido lavaparabrisas contiene alcohol y puede provocar un incen-
dio si entra en contacto con el motor, etc.
AV I S O
■ No utilice ningún otro líquido que no sea líquido lavaparabrisas
No utilice agua con jabón ni anticongelante del motor como líquido lavaparabrisas.
De lo contrario, podrían aparecer marcas en las superficies pintadas del vehículo y
la bomba podría sufrir daños que llegasen a impedir la pulverización de líquido lava-
parabrisas.
■ Dilución del líquido lavaparabrisas
Diluya el líquido lavaparabrisas con tanta agua como sea necesario.
Consulte las temperaturas de congelación indicadas en la etiqueta de la botella del
líquido lavaparabrisas.

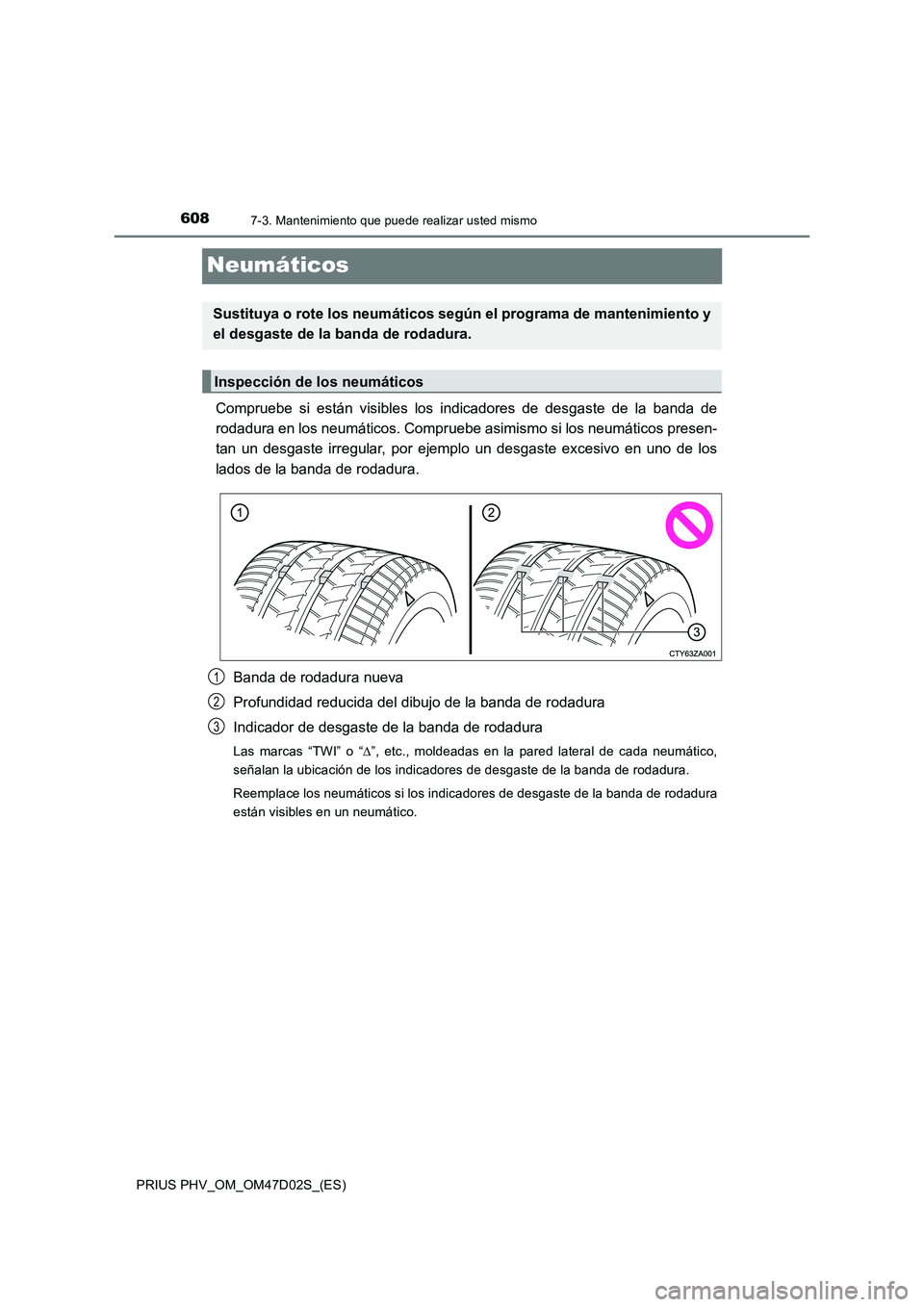

6087-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Neumáticos
Compruebe si están visibles los indicadores de desgaste de la banda de
rodadura en los neumáticos. Compruebe asimismo si los neumáticos presen-
tan un desgaste irregular, por ejemplo un desgaste excesivo en uno de los
lados de la banda de rodadura.
Banda de rodadura nueva
Profundidad reducida del dibujo de la banda de rodadura
Indicador de desgaste de la banda de rodadura
Las marcas “TWI” o “”, etc., moldeadas en la pared lateral de cada neumático,
señalan la ubicación de los indicadores de desgaste de la banda de rodadura.
Reemplace los neumáticos si los indicadores de desgaste de la banda de rodadura
están visibles en un neumático.
Sustituya o rote los neumáticos según el programa de mantenimiento y
el desgaste de la banda de rodadura.
Inspección de los neumáticos
1
2
3

6097-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados

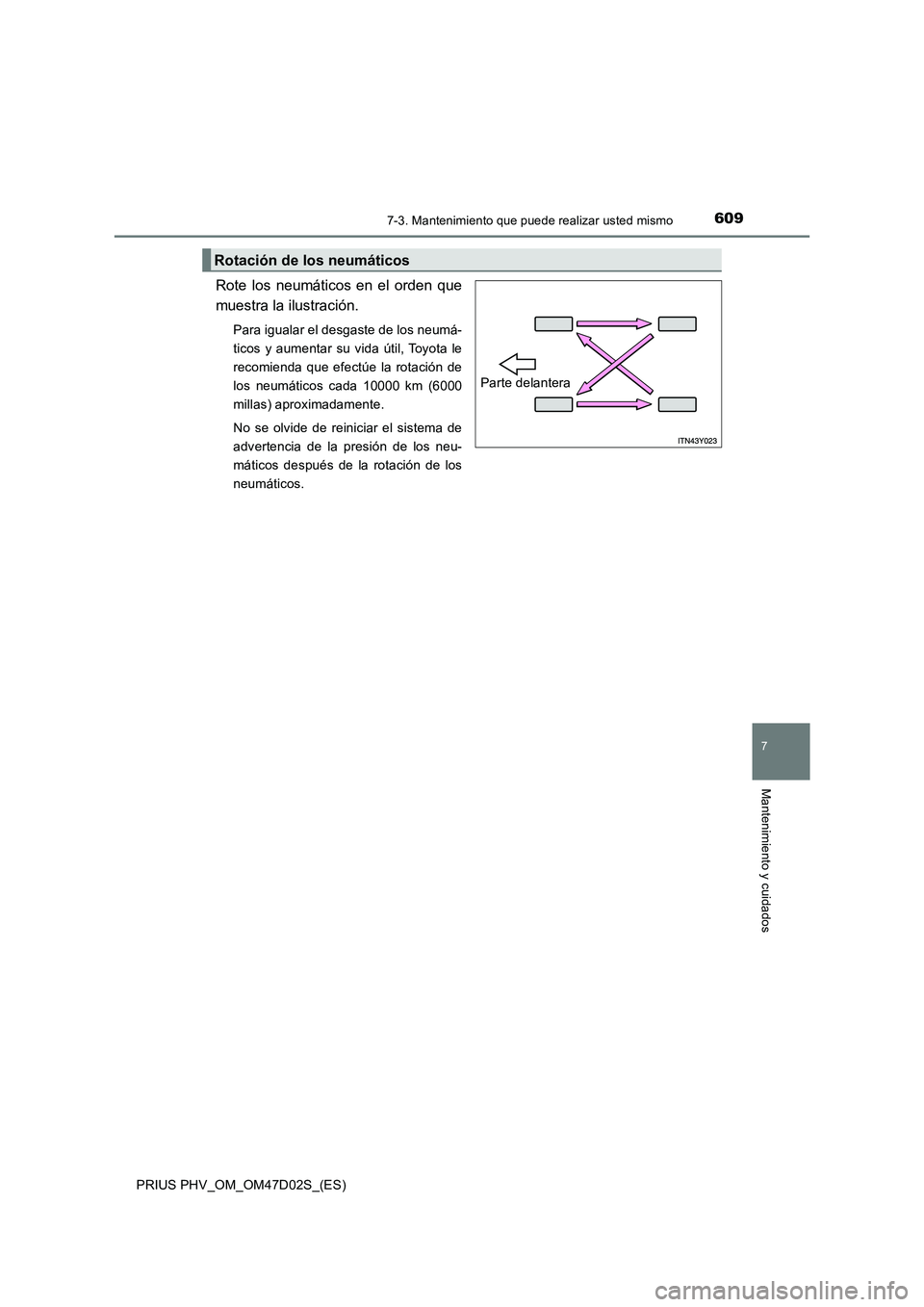

Rote los neumáticos en el orden que
muestra la ilustración.
Para igualar el desgaste de los neumá-
ticos y aumentar su vida útil, Toyota le
recomienda que efectúe la rotación de
los neumáticos cada 10000 km (6000
millas) aproximadamente.
No se olvide de reiniciar el sistema de
advertencia de la presión de los neu-
máticos después de la rotación de los
neumáticos.
Rotación de los neumáticos
Parte delantera

6107-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)

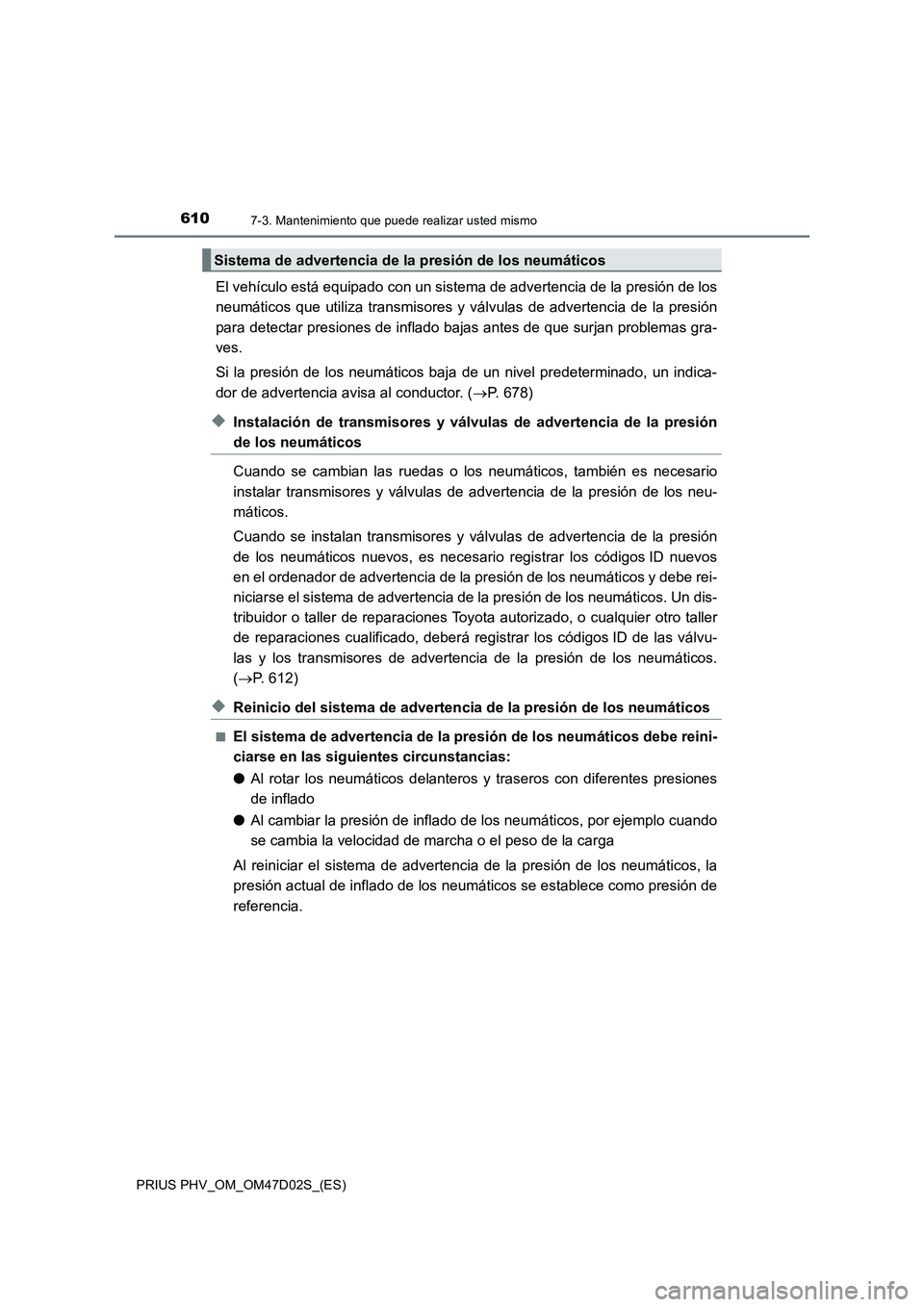

El vehículo está equipado con un sistema de advertencia de la presión de los
neumáticos que utiliza transmisores y válvulas de advertencia de la presión
para detectar presiones de inflado bajas antes de que surjan problemas gra-
ves.
Si la presión de los neumáticos baja de un nivel predeterminado, un indica-
dor de advertencia avisa al conductor. (P. 678)
◆Instalación de transmisores y válvulas de advertencia de la presión
de los neumáticos
Cuando se cambian las ruedas o los neumáticos, también es necesario
instalar transmisores y válvulas de advertencia de la presión de los neu-
máticos.
Cuando se instalan transmisores y válvulas de advertencia de la presión
de los neumáticos nuevos, es necesario registrar los códigos ID nuevos
en el ordenador de advertencia de la presión de los neumáticos y debe rei-
niciarse el sistema de advertencia de la presión de los neumáticos. Un dis-
tribuidor o taller de reparaciones Toyota autorizado, o cualquier otro taller
de reparaciones cualificado, deberá registrar los códigos ID de las válvu-
las y los transmisores de advertencia de la presión de los neumáticos.
(P. 612)
◆Reinicio del sistema de advertencia de la presión de los neumáticos
■El sistema de advertencia de la presión de los neumáticos debe reini-
ciarse en las siguientes circunstancias:
●Al rotar los neumáticos delanteros y traseros con diferentes presiones
de inflado
●Al cambiar la presión de inflado de los neumáticos, por ejemplo cuando
se cambia la velocidad de marcha o el peso de la carga
Al reiniciar el sistema de advertencia de la presión de los neumáticos, la
presión actual de inflado de los neumáticos se establece como presión de
referencia.
Sistema de advertencia de la presión de los neumáticos
