TOYOTA PRIUS PLUG-IN HYBRID 2018 Manual del propietario (in Spanish)

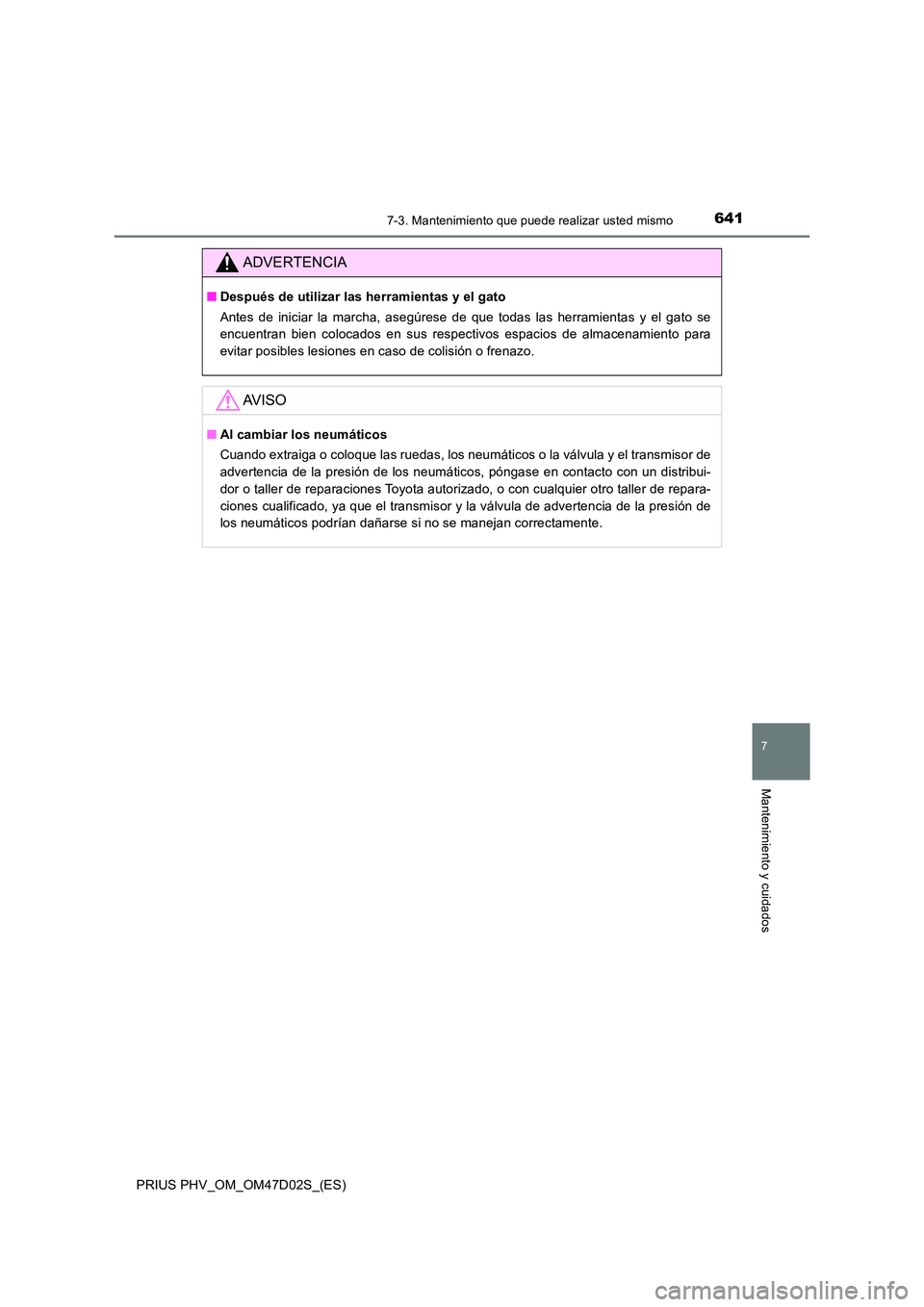

6417-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos espacios de almacenamiento para
evitar posibles lesiones en caso de colisión o frenazo.
AV I S O
■ Al cambiar los neumáticos
Cuando extraiga o coloque las ruedas, los neumáticos o la válvula y el transmisor de
advertencia de la presión de los neumáticos, póngase en contacto con un distribui-
dor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de repara-
ciones cualificado, ya que el transmisor y la válvula de advertencia de la presión de
los neumáticos podrían dañarse si no se manejan correctamente.

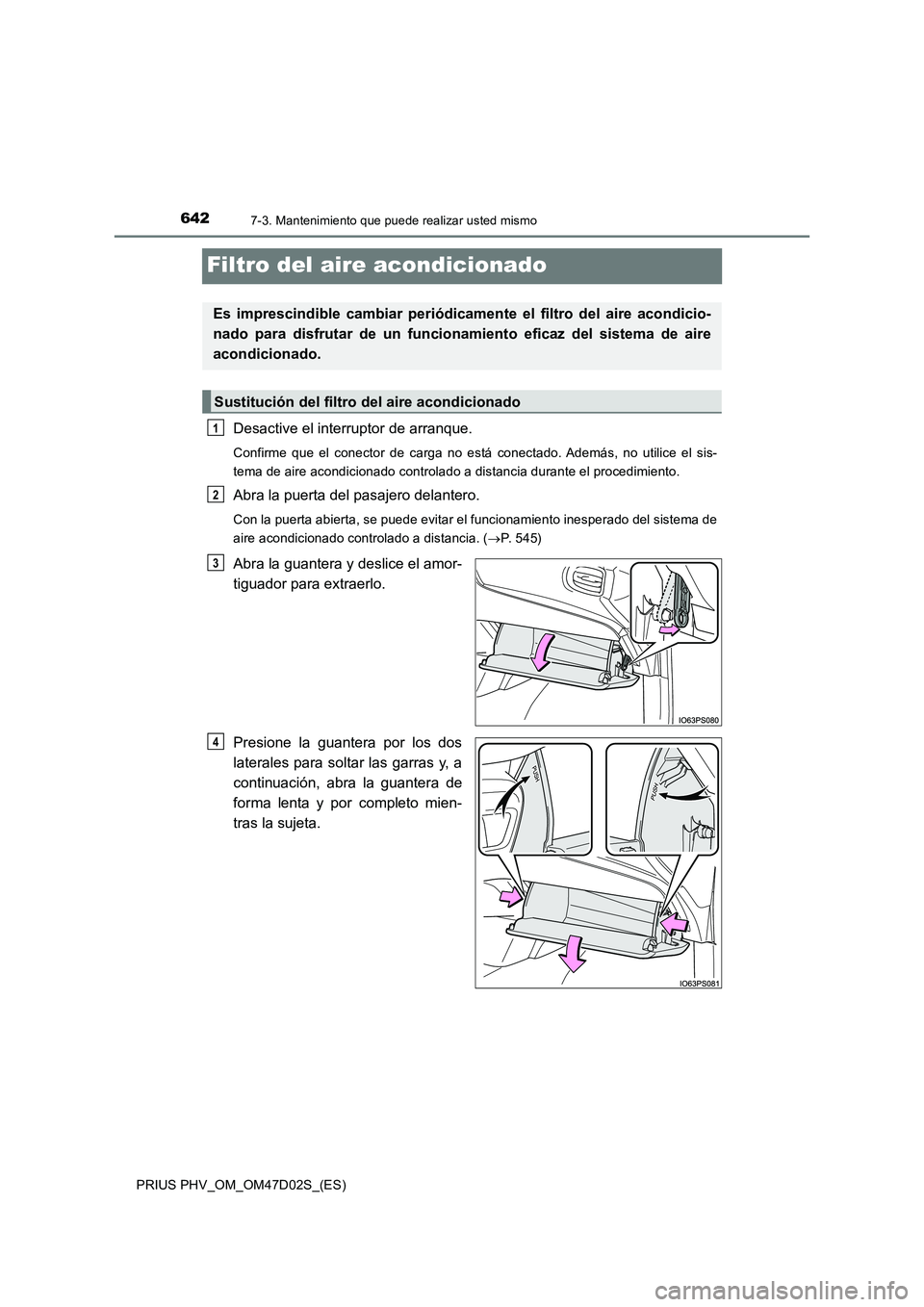

6427-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Filtro del aire acondicionado
Desactive el interruptor de arranque.
Confirme que el conector de carga no está conectado. Además, no utilice el sis-
tema de aire acondicionado controlado a distancia durante el procedimiento.
Abra la puerta del pasajero delantero.
Con la puerta abierta, se puede evitar el funcionamiento inesperado del sistema de
aire acondicionado controlado a distancia. (P. 5 4 5 )
Abra la guantera y deslice el amor-
tiguador para extraerlo.
Presione la guantera por los dos
laterales para soltar las garras y, a
continuación, abra la guantera de
forma lenta y por completo mien-
tras la sujeta.
Es imprescindible cambiar periódicamente el filtro del aire acondicio-
nado para disfrutar de un funcionamiento eficaz del sistema de aire
acondicionado.
Sustitución del filtro del aire acondicionado
1
2
3
4

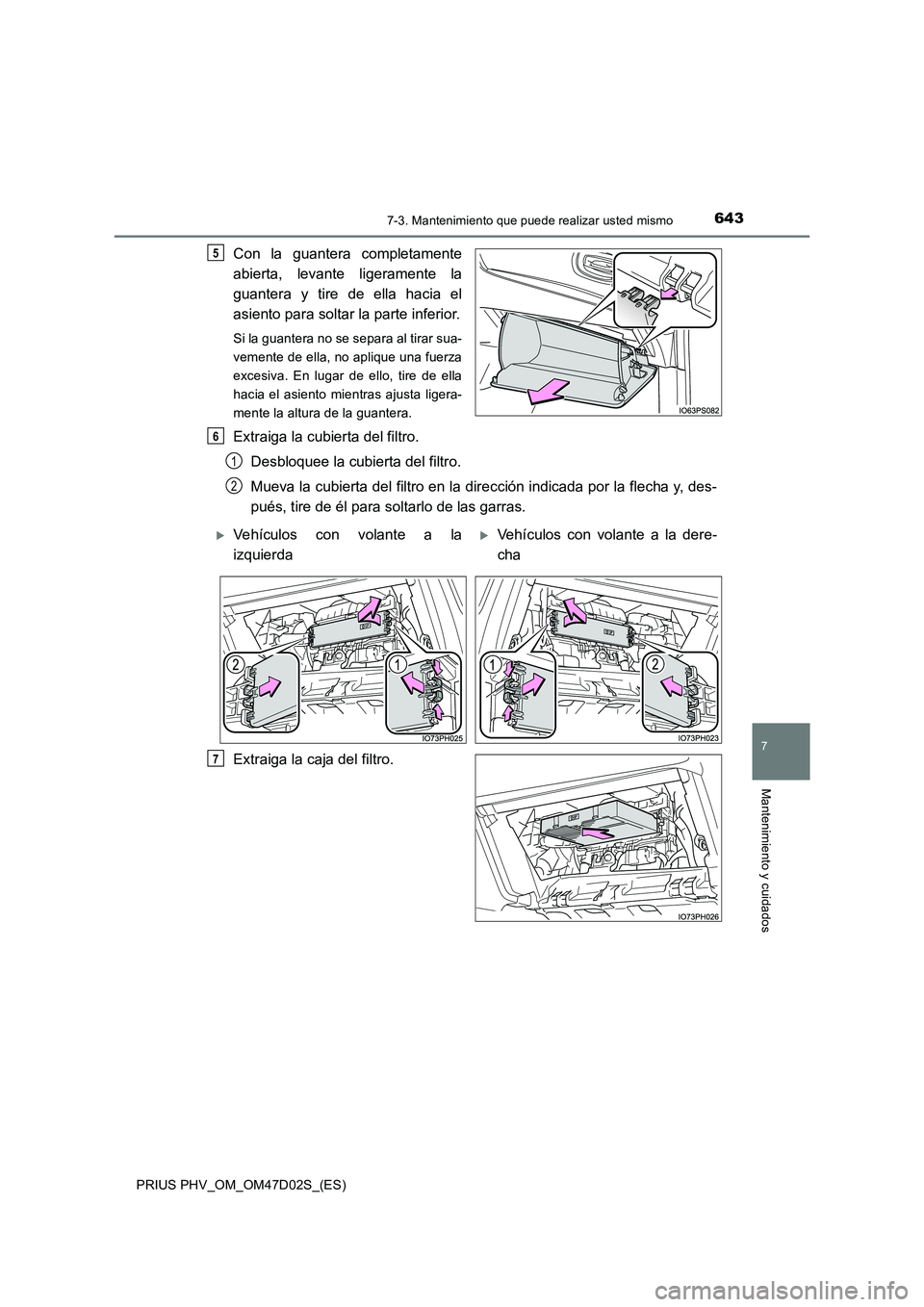

6437-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
Con la guantera completamente
abierta, levante ligeramente la
guantera y tire de ella hacia el
asiento para soltar la parte inferior.
Si la guantera no se separa al tirar sua-
vemente de ella, no aplique una fuerza
excesiva. En lugar de ello, tire de ella
hacia el asiento mientras ajusta ligera-
mente la altura de la guantera.
Extraiga la cubierta del filtro.
Desbloquee la cubierta del filtro.
Mueva la cubierta del filtro en la dirección indicada por la flecha y, des-
pués, tire de él para soltarlo de las garras.
Extraiga la caja del filtro.
5
6
1
2
Vehículos con volante a la
izquierda
Vehículos con volante a la dere-
cha
7

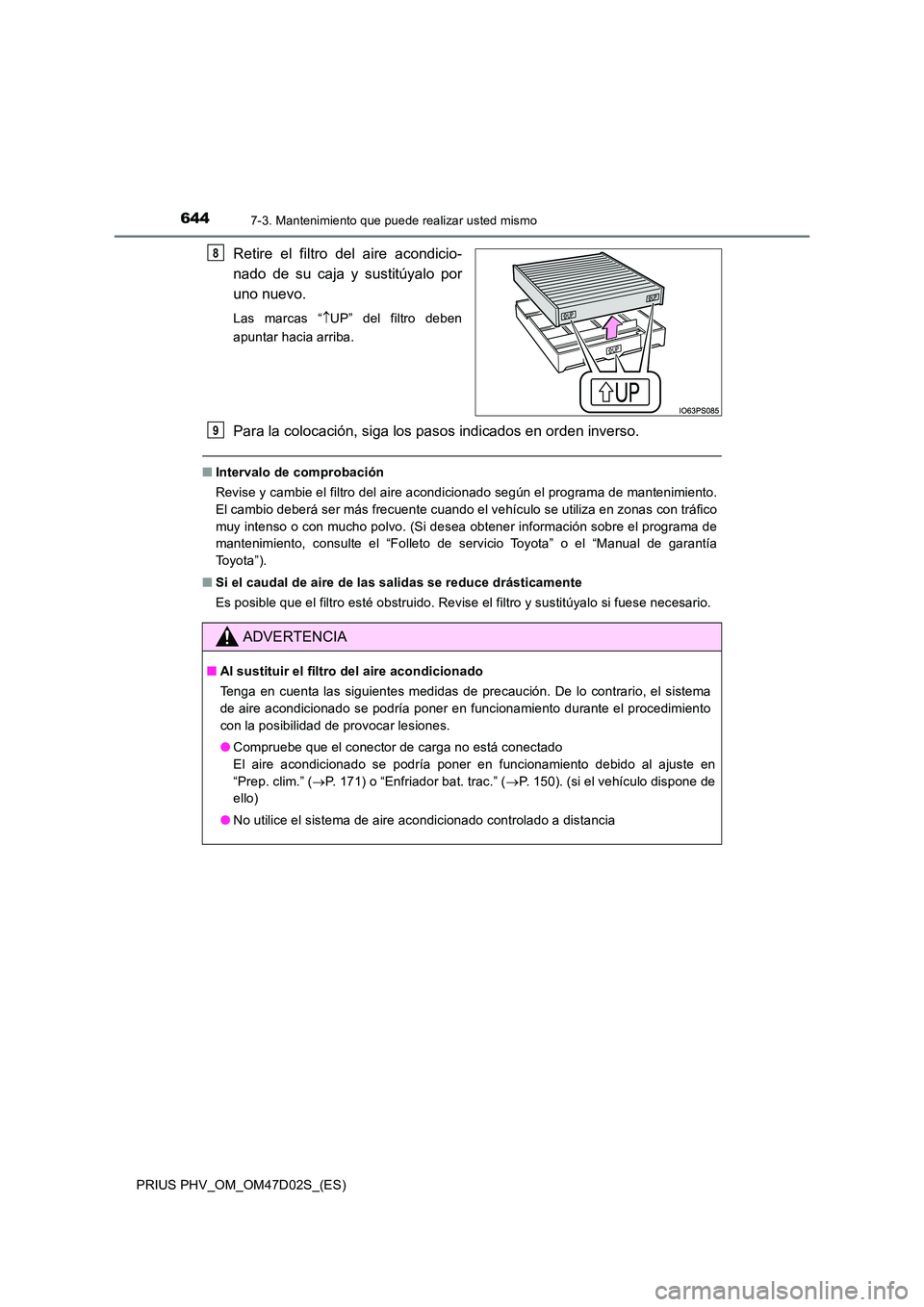

6447-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Retire el filtro del aire acondicio-
nado de su caja y sustitúyalo por
uno nuevo.
Las marcas “ UP” del filtro deben
apuntar hacia arriba.
Para la colocación, siga los pasos indicados en orden inverso.
■ Intervalo de comprobación
Revise y cambie el filtro del aire acondicionado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utiliza en zonas con tráfico
muy intenso o con mucho polvo. (Si desea obtener información sobre el programa de
mantenimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía
Toyota”).
■ Si el caudal de aire de las salidas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
8
ADVERTENCIA
■ Al sustituir el filtro del aire acondicionado
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, el sistema
de aire acondicionado se podría poner en funcionamiento durante el procedimiento
con la posibilidad de provocar lesiones.
● Compruebe que el conector de carga no está conectado
El aire acondicionado se podría poner en funcionamiento debido al ajuste en
“Prep. clim.” ( P. 171) o “Enfriador bat. trac.” (P. 150). (si el vehículo dispone de
ello)
● No utilice el sistema de aire acondicionado controlado a distancia
9

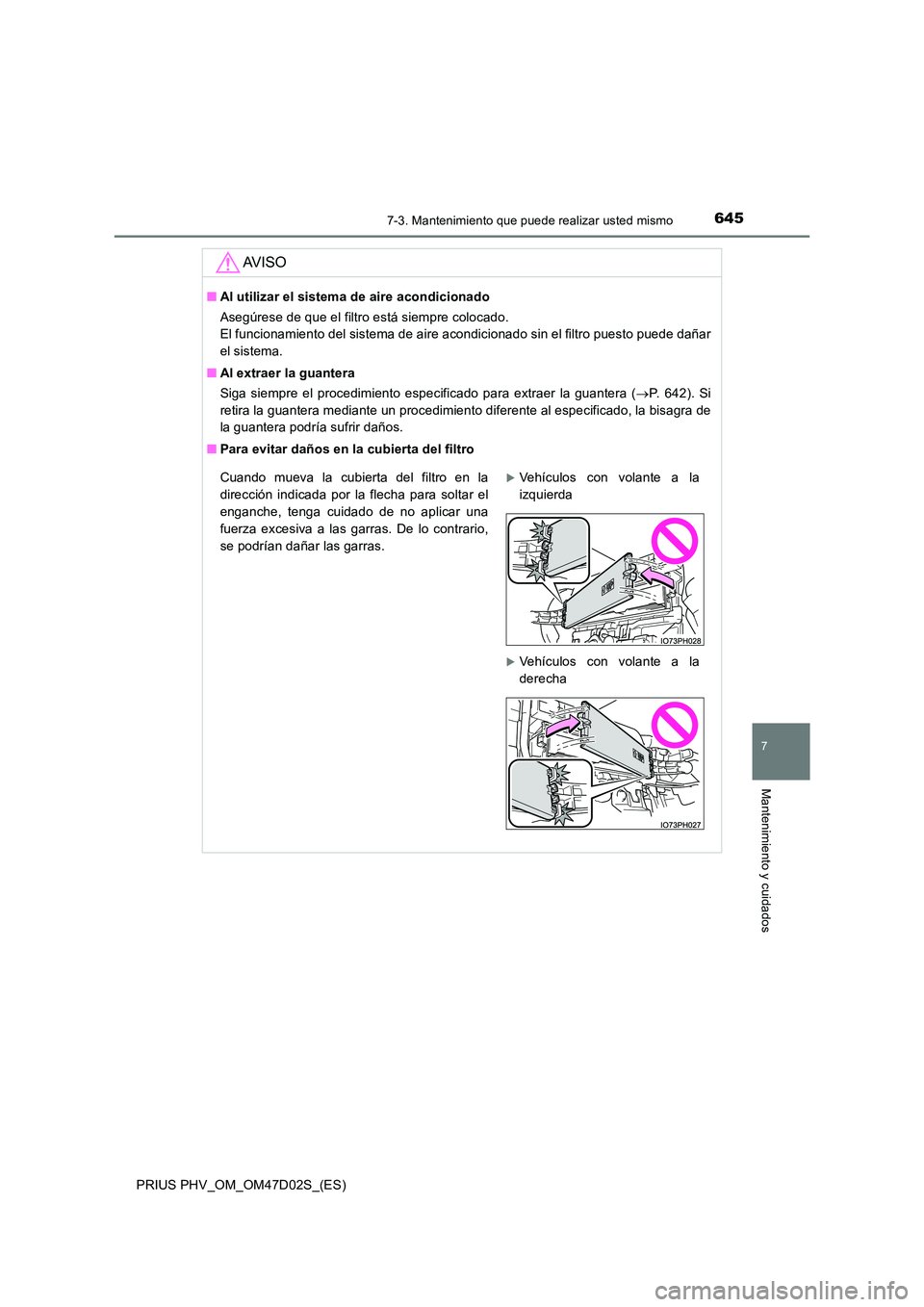

6457-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
AV I S O
■Al utilizar el sistema de aire acondicionado
Asegúrese de que el filtro está siempre colocado.
El funcionamiento del sistema de aire acondicionado sin el filtro puesto puede dañar
el sistema.
■ Al extraer la guantera
Siga siempre el procedimiento especificado para extraer la guantera ( P. 642). Si
retira la guantera mediante un procedimiento diferente al especificado, la bisagra de
la guantera podría sufrir daños.
■ Para evitar daños en la cubierta del filtro
Cuando mueva la cubierta del filtro en la
dirección indicada por la flecha para soltar el
enganche, tenga cuidado de no aplicar una
fuerza excesiva a las garras. De lo contrario,
se podrían dañar las garras.
Vehículos con volante a la
izquierda
Vehículos con volante a la
derecha

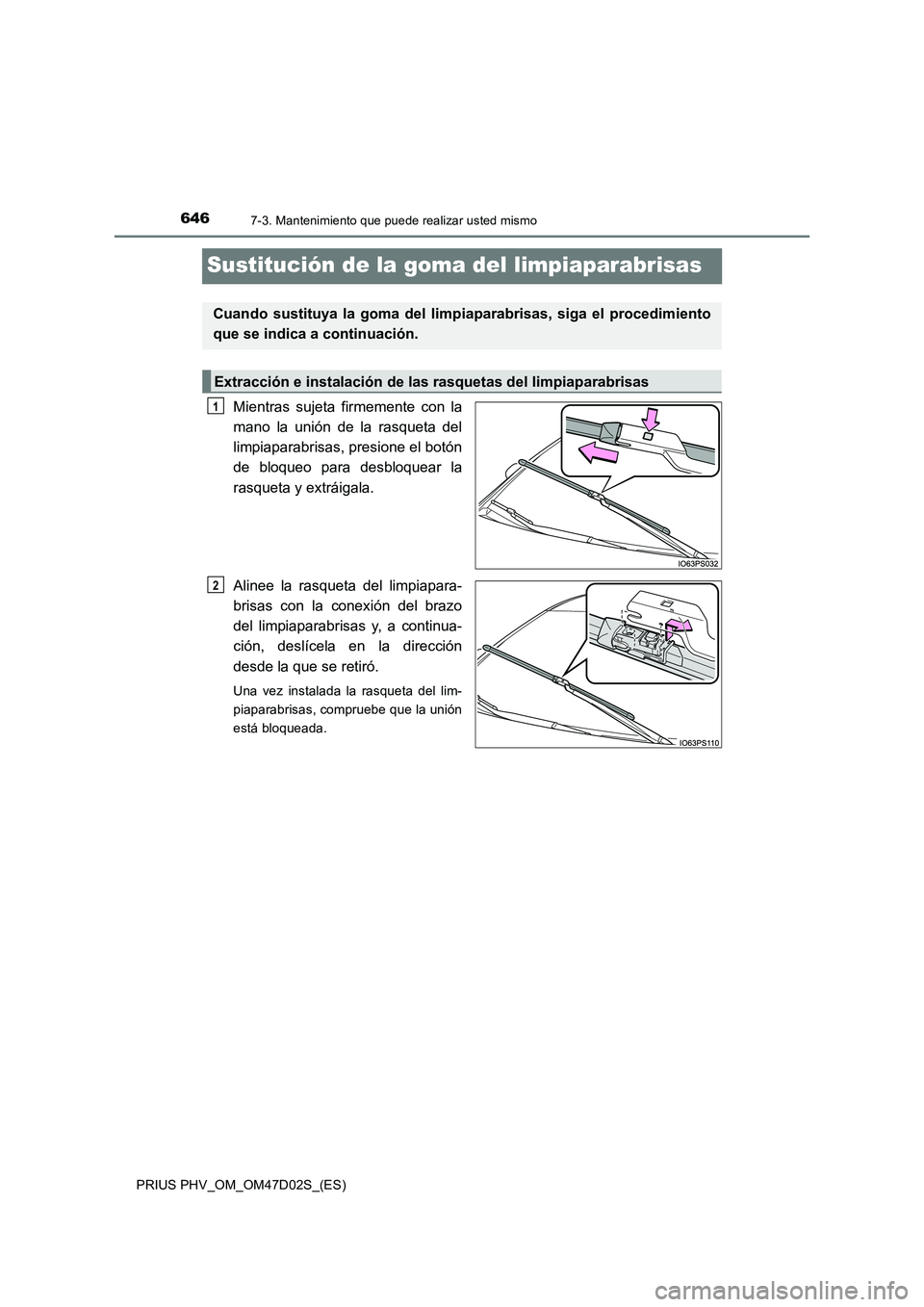

6467-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Sustitución de la goma del limpiaparabrisas
Mientras sujeta firmemente con la
mano la unión de la rasqueta del
limpiaparabrisas, presione el botón
de bloqueo para desbloquear la
rasqueta y extráigala.
Alinee la rasqueta del limpiapara-
brisas con la conexión del brazo
del limpiaparabrisas y, a continua-
ción, deslícela en la dirección
desde la que se retiró.
Una vez instalada la rasqueta del lim-
piaparabrisas, compruebe que la unión
está bloqueada.
Cuando sustituya la goma del limpiaparabrisas, siga el procedimiento
que se indica a continuación.
Extracción e instalación de las rasquetas del limpiaparabrisas
1
2

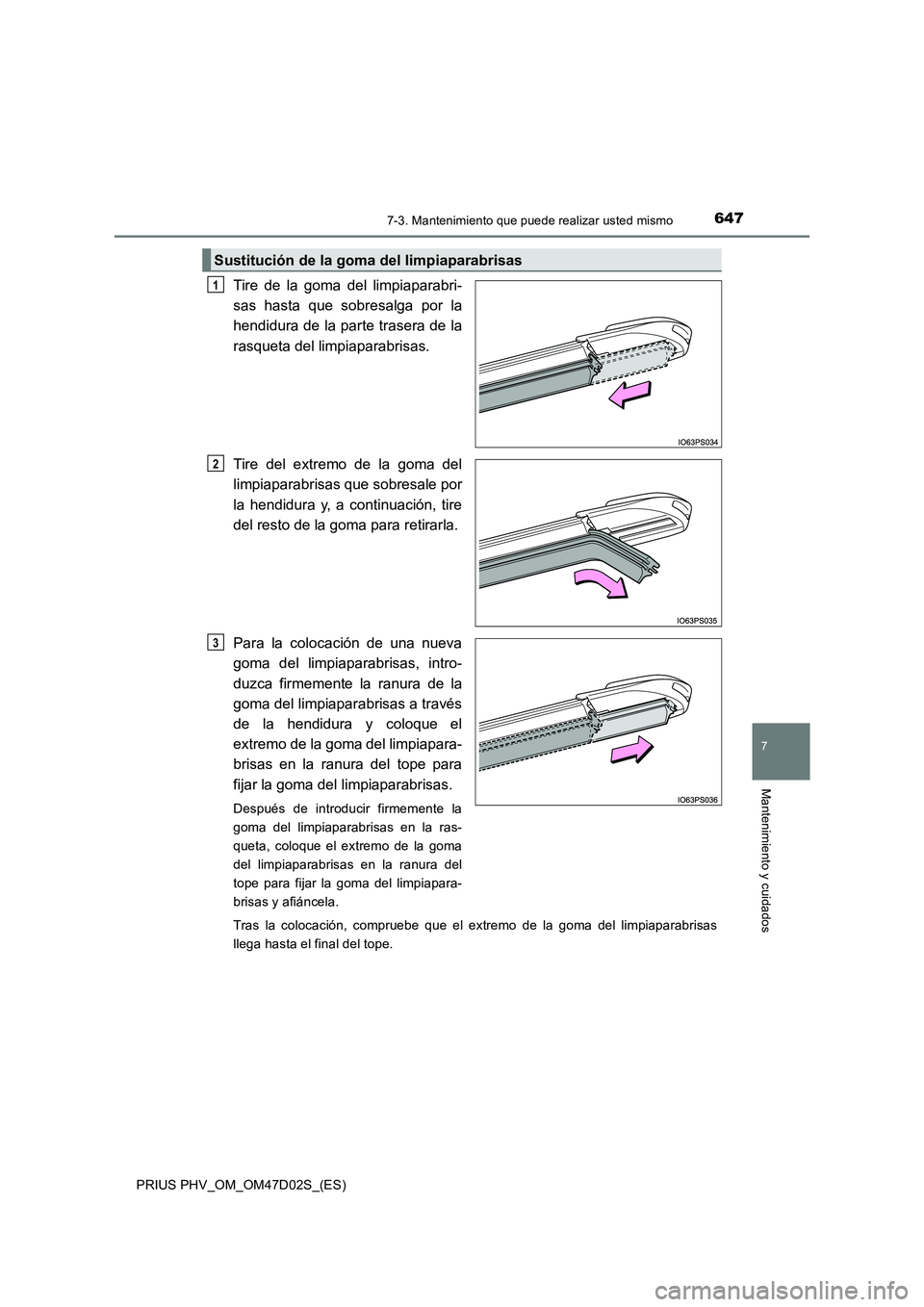

6477-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
Tire de la goma del limpiaparabri-
sas hasta que sobresalga por la
hendidura de la parte trasera de la
rasqueta del limpiaparabrisas.
Tire del extremo de la goma del
limpiaparabrisas que sobresale por
la hendidura y, a continuación, tire
del resto de la goma para retirarla.
Para la colocación de una nueva
goma del limpiaparabrisas, intro-
duzca firmemente la ranura de la
goma del limpiaparabrisas a través
de la hendidura y coloque el
extremo de la goma del limpiapara-
brisas en la ranura del tope para
fijar la goma del limpiaparabrisas.
Después de introducir firmemente la
goma del limpiaparabrisas en la ras-
queta, coloque el extremo de la goma
del limpiaparabrisas en la ranura del
tope para fijar la goma del limpiapara-
brisas y afiáncela.
Tras la colocación, compruebe que el extremo de la goma del limpiaparabrisas
llega hasta el final del tope.
Sustitución de la goma del limpiaparabrisas
1
2
3

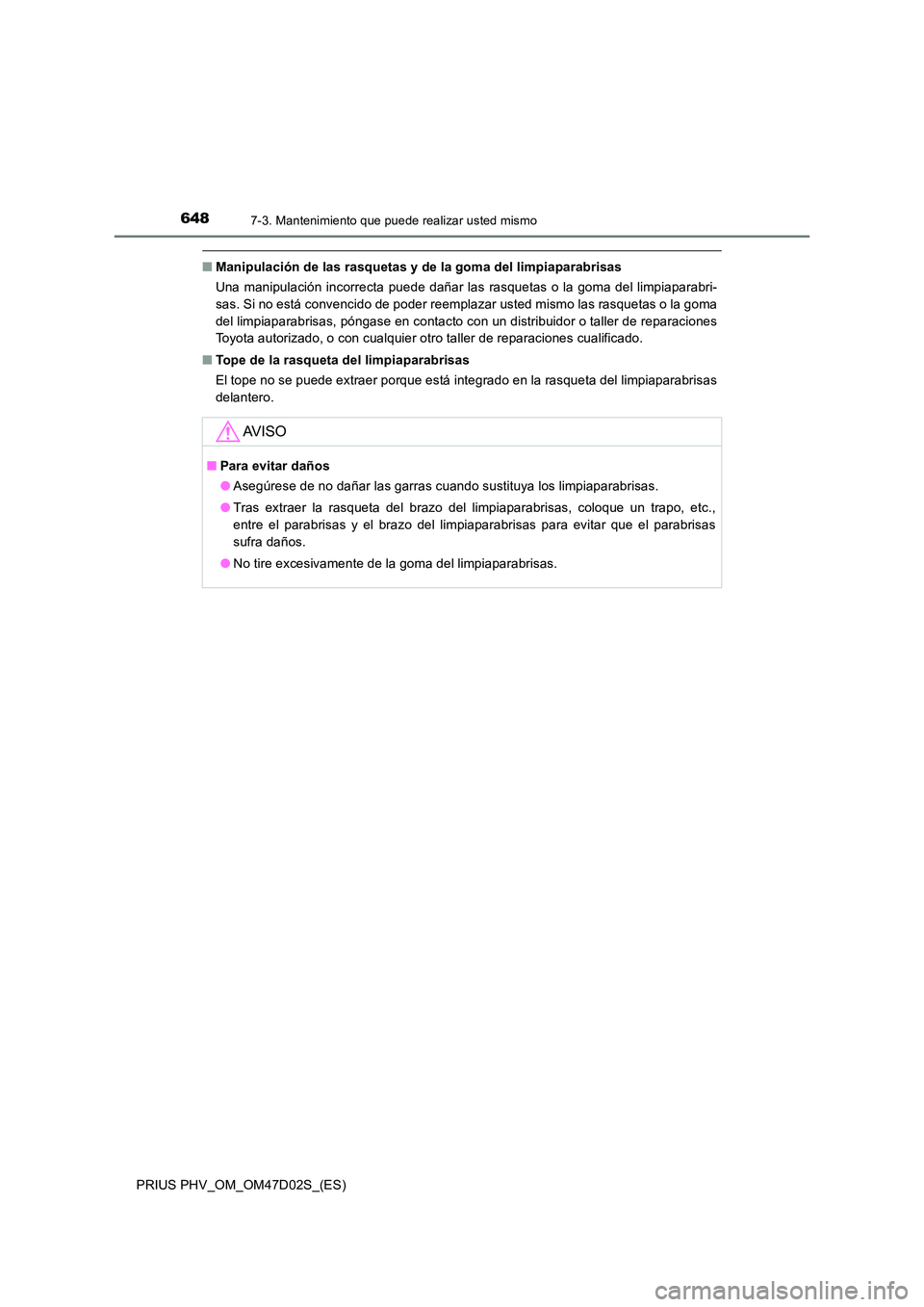

6487-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
■Manipulación de las rasquetas y de la goma del limpiaparabrisas
Una manipulación incorrecta puede dañar las rasquetas o la goma del limpiaparabri-
sas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la goma
del limpiaparabrisas, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
■ Tope de la rasqueta del limpiaparabrisas
El tope no se puede extraer porque está integrado en la rasqueta del limpiaparabrisas
delantero.
AV I S O
■ Para evitar daños
● Asegúrese de no dañar las garras cuando sustituya los limpiaparabrisas.
● Tras extraer la rasqueta del brazo del limpiaparabrisas, coloque un trapo, etc.,
entre el parabrisas y el brazo del limpiaparabrisas para evitar que el parabrisas
sufra daños.
● No tire excesivamente de la goma del limpiaparabrisas.

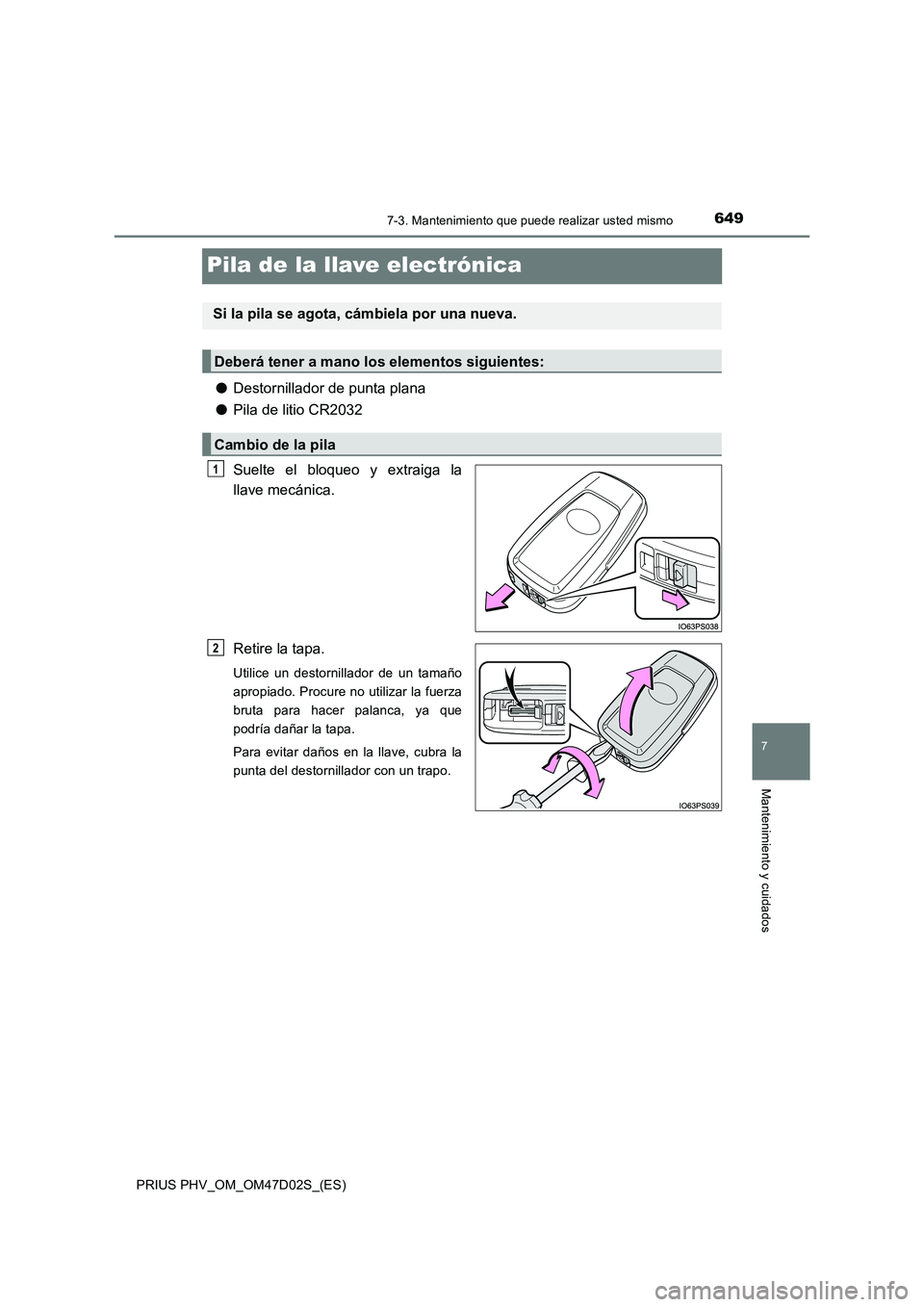

6497-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
7
Mantenimiento y cuidados
Pila de la llave electrónica
●Destornillador de punta plana
●Pila de litio CR2032
Suelte el bloqueo y extraiga la
llave mecánica.
Retire la tapa.
Utilice un destornillador de un tamaño
apropiado. Procure no utilizar la fuerza
bruta para hacer palanca, ya que
podría dañar la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2

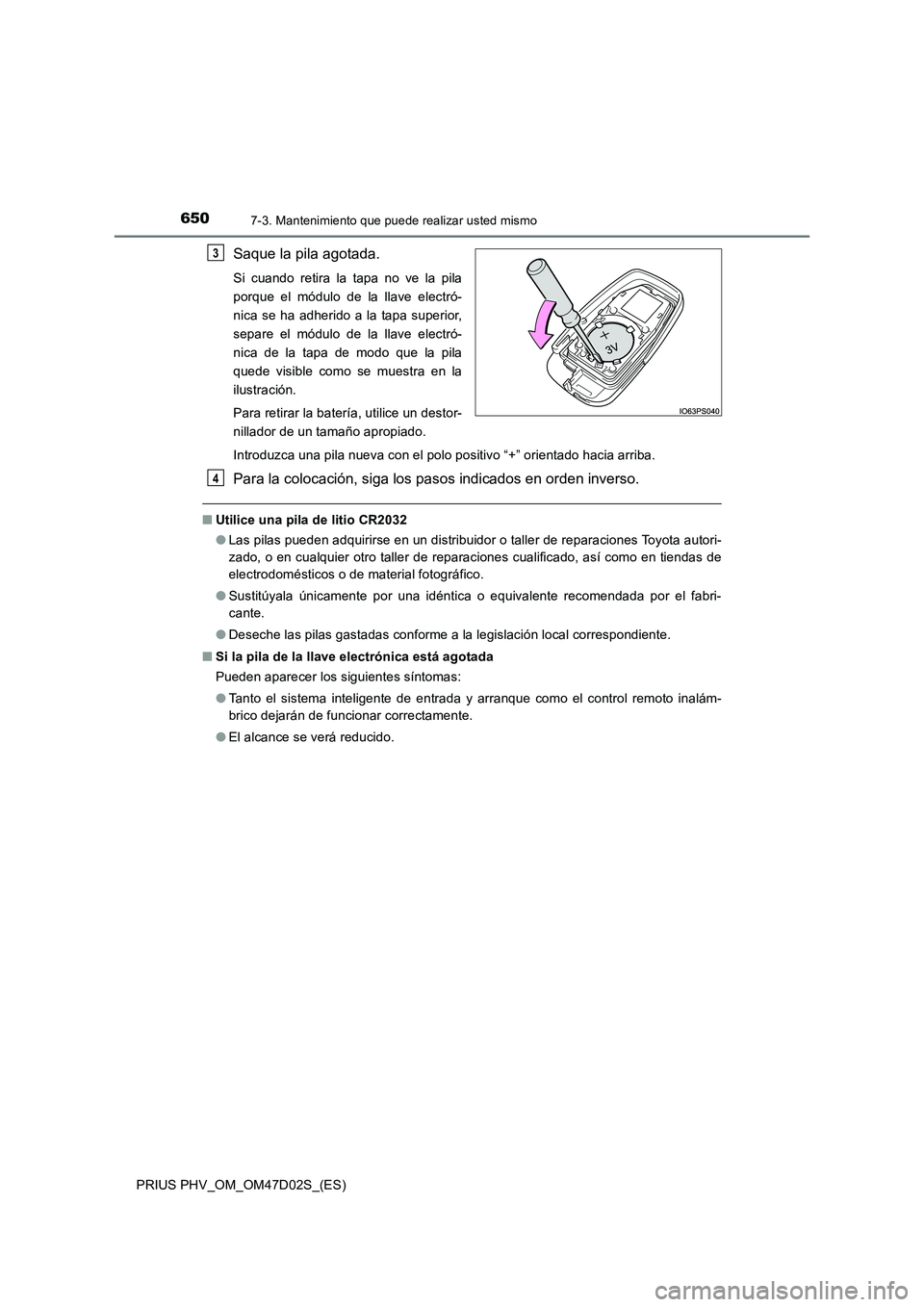

6507-3. Mantenimiento que puede realizar usted mismo
PRIUS PHV_OM_OM47D02S_(ES)
Saque la pila agotada.
Si cuando retira la tapa no ve la pila
porque el módulo de la llave electró-
nica se ha adherido a la tapa superior,
separe el módulo de la llave electró-
nica de la tapa de modo que la pila
quede visible como se muestra en la
ilustración.
Para retirar la batería, utilice un destor-
nillador de un tamaño apropiado.
Introduzca una pila nueva con el polo positivo “+” orientado hacia arriba.
Para la colocación, siga los pasos indicados en orden inverso.
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado, así como en tiendas de
electrodomésticos o de material fotográfico.
●Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
●Deseche las pilas gastadas conforme a la legislación local correspondiente.
■Si la pila de la llave electrónica está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
●El alcance se verá reducido.
3
4
