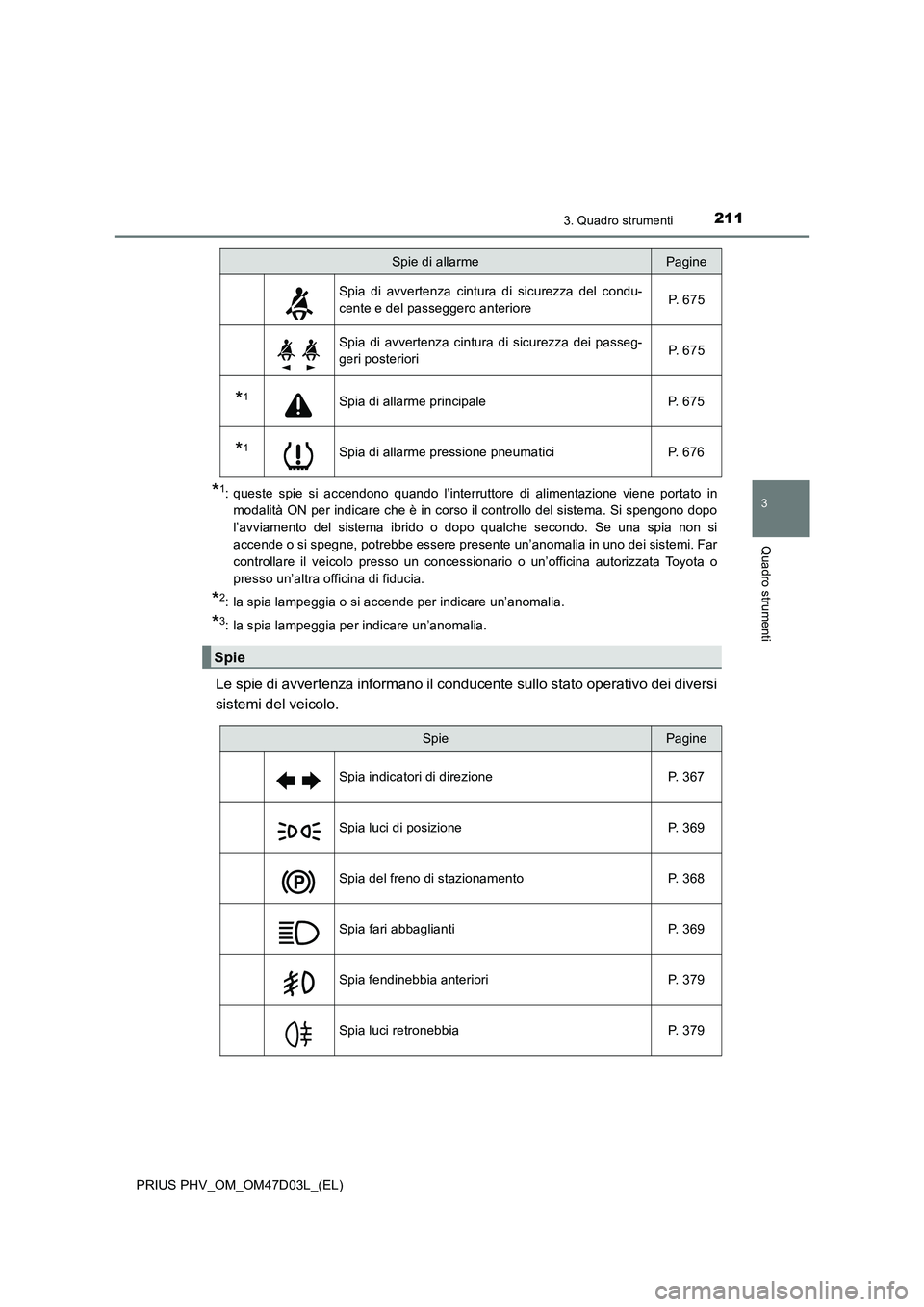

2113. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o si spegne, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
*2: la spia lampeggia o si accende per indicare un’anomalia.
*3: la spia lampeggia per indicare un’anomalia.
Le spie di avvertenza informano il conducente sullo stato operativo dei diversi
sistemi del veicolo.
Spia di avvertenza cintura di sicurezza del condu-
cente e del passeggero anterioreP. 6 7 5
Spia di avvertenza cintura di sicurezza dei passeg-
geri posterioriP. 6 7 5
*1Spia di allarme principale P. 675
*1Spia di allarme pressione pneumatici P. 676
Spie
Spie di allarmePagine
SpiePagine
Spia indicatori di direzione P. 367
Spia luci di posizione P. 369
Spia del freno di stazionamento P. 368
Spia fari abbaglianti P. 369
Spia fendinebbia anteriori P. 379
Spia luci retronebbia P. 379

2123. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Spia immobilizzatore attivato P. 75, 88
Spia “READY” P. 355
Indicatori di posizione del cambio P. 361
*1, 2Spia di slittamento P. 520
*1, 3Spia VSC OFF P. 521
Spia del controllo velocità di crociera P. 434
Spia del controllo radar dinamico della velocità di
crociera P. 4 2 4
Spia “SET” del controllo velocità di crociera P. 424
*1, 3Spia di allarme PCS P. 401
Spia LDA P. 412
Spia controllo sterzo P. 413
Spia sistema dei fari abbaglianti adattivi P. 374
Spia “BSM” (se in dotazione) P. 444
Spia del sensore di assistenza al parcheggio Toyota
(se in dotazione) P. 4 6 1
*1, 3Spia ICS OFF (se in dotazione) P. 474
SpiePagine

2133. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o si spegne, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*1Spia S-IPA (se in dotazione) P. 488
*1Spia “PASSENGER AIR BAG” P. 51
SpiePagine

2143. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Display principale e display multi-informazioni
*1: la spia visualizzata cambia in base alla modalità operativa corrente del sistema
ibrido plug-in.
*2: la spia visualizzata cambia in base alla modalità di guida corrente.
Spie di avvertenza e simboli visualizzati sul display
SpiePagine
*1Spia modalità di guida EV (EV mode) P. 100
*1Spia modalità EV City P. 100
*1Spia modalità di ricarica della batteria ibrida P. 101
*2Spia “ECO MODE” P. 439
*2Spia “PWR MODE” P. 439
Spia limitatore di velocità P. 441
Spia EV P. 233

2153. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Display multi-informazioni (visualizzazione simbolo*)
*: questi simboli sono visualizzati insieme a un messaggio. Inoltre, le visualizzazioni
dei simboli vengono riportate esclusivamente a titolo di esempio e potrebbero
essere visualizzati simboli differenti a seconda del contenuto del display multi-infor-
mazioni.
■Spie sugli specchietti retrovisori esterni del BSM (monitoraggio punti ciechi)
(se in dotazione) (P. 444)
• Quando la funzione BSM è abilitata nella schermata del display multi-infor-
mazioni, l’interruttore di alimentazione viene portato in modalità ON.
Se il sistema funziona correttamente, le spie del BSM sugli specchietti retrovisori
esterni si spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovisori esterni non si accendono o non si
spengono, potrebbe essere presente un’anomalia nel sistema.
In questo caso, far controllare il veicolo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di fiducia.
Visualizzazione simboloPagine
Sistema di accesso e avviamento intelligente P. 355
Sistema anti-accelerazione involontaria/Controllo
trazione-partenza/Sensore di distanza intelligente
(se in dotazione)P. 6 7 7
Sistema LDA (allarme allontanamento corsia con
controllo dello sterzo)P. 4 1 8
P. 4 1 8
●Le spie di avvertenza sono visualizzate
anche sugli specchietti retrovisori esterni.
●Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
• Quando l’interruttore di alimentazione è in
modalità ON, la funzione BSM viene abili-
tata nella schermata del display
multi-informazioni.

2163. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

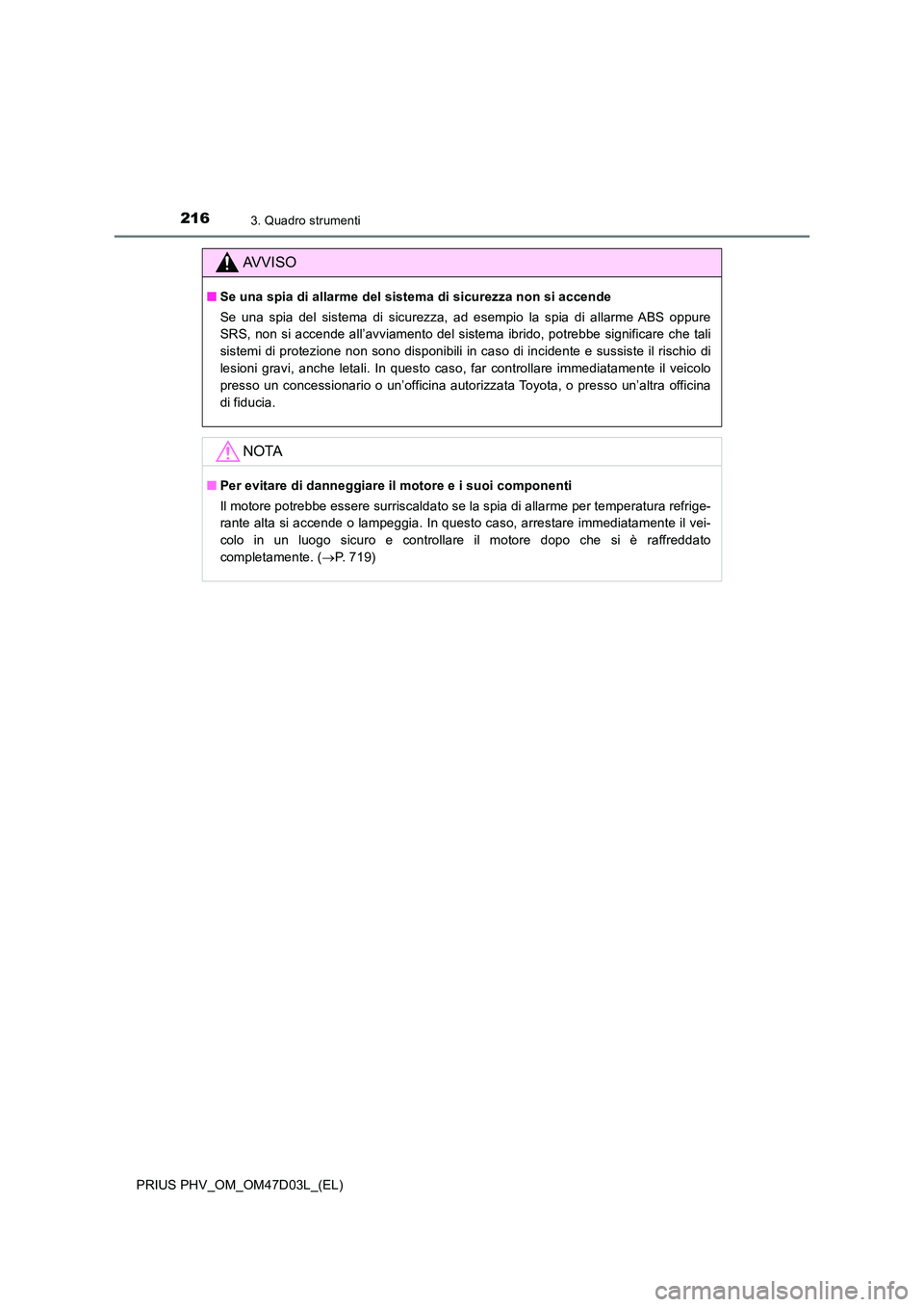

AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure
SRS, non si accende all’avviamento del sistema ibrido, potrebbe significare che tali
sistemi di protezione non sono disponibili in caso di incidente e sussiste il rischio di
lesioni gravi, anche letali. In questo caso, far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina
di fiducia.
NOTA
■ Per evitare di danneggiare il motore e i suoi componenti
Il motore potrebbe essere surriscaldato se la spia di allarme per temperatura refrige-
rante alta si accende o lampeggia. In questo caso, arrestare immediatamente il vei-
colo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 719)

2173. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
3
Quadro strumenti
Display principale
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Sul display principale sono visualizzate informazioni di base, come la
velocità del veicolo e la quantità residua di carburante. Le informazioni
visualizzate possono inoltre essere modificate in base alle preferenze
dell’utente.
Contenuto del display

2183. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 °C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. (P. 219)
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di energia elettrica e di carburante colle-
gato al contenuto del display dei chilometri. (P. 219)
Schermata secondaria (quando il sistema RSA e il limitatore di velocità
sono disattivati)
Possono essere visualizzate informazioni quali l’indicatore del sistema ibrido e il
consumo attuale di carburante. (P. 221)
Schermata secondaria (quando il sistema RSA e/o il limitatore di velocità è
attivato)
Visualizza informazioni relative al sistema RSA* o al limitatore di velocità.
(P. 419, 441)
*: quando le informazioni RSA sono visualizzate nella schermata del display
multi-informazioni (P. 251), le informazioni RSA non sono visualizzate sulla
schermata secondaria.
1
2
3
4
5
6
7

2193. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Ogni volta che si preme , il display dei chilometri e il display del consumo
di carburante vengono commutati nel seguente ordine da 1 a 7.
Display dei chilometri
Display del consumo medio di car-
burante
Dopo che vengono visualizzati da 1 a
7, i display ritornano su 1.
Usare il consumo medio di carburante
visualizzato come riferimento.
Commutazione tra il display dei chilometri e il display del consumo
medio di carburante
1
2

2203. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
*1: se si tiene premuto mentre è visualizzata questa voce, le informazioni vengono
azzerate.
*2: questa voce viene azzerata a ogni avviamento del sistema ibrido.
*3: questo valore non viene visualizzato quando non è rimasta energia elettrica neces-
saria per la guida EV.
*4: se l’impianto dell’aria condizionata è in funzione, l’icona visualizzata passa a
e viene visualizzata l’autonomia con l’impianto dell’aria condizionata acceso.
*5: l’autonomia EV potrebbe ridursi anche quando non si guida a causa del consumo di
energia elettrica del sistema.
Display dei chilometri Display del consumo medio di carbu-
rante
1ODO (Contachilometri totale)
Chilometraggio totale
Consumo medio di carburante
dall’ultimo azzeramento
Consumo medio di carburante
dall’ultimo azzeramento
*1
2
TRIP A (Contachilometri parziale A)
Chilometraggio dall’ultimo azzera-
mento
*1
TRIP A consumo medio di carbu-
rante
Consumo medio di carburante
dall’ultimo azzeramento di TRIP A
*1
3
TRIP B (Contachilometri parziale B)
Chilometraggio dall’ultimo azzera-
mento
*1
TRIP B consumo medio di carbu-
rante
Consumo medio di carburante
dall’ultimo azzeramento di TRIP B
*1
4
(Chilometraggio dall’avvia-
mento del sistema ibrido)
Chilometraggio dall’avviamento del
sistema ibrido
*2
Consumo medio di carburante dopo
l’avviamento del sistema ibrido
Consumo medio di carburante dopo
l’avviamento del sistema ibrido
*2
5
(Autonomia carburante)
Distanza approssimativa che il vei-
colo può percorrere in base
all’attuale quantità residua di carbu-
rante
Schermata vuota
6
(Autonomia EV)
Autonomia approssimativa utiliz-
zando solo il motore elettrico
(motore di trazione) (P. 119)
*3, 4, 5
Schermata vuota
7Schermata vuotaSchermata vuota
