TOYOTA PRIUS PLUG-IN HYBRID 2018 Manuel du propriétaire (in French)

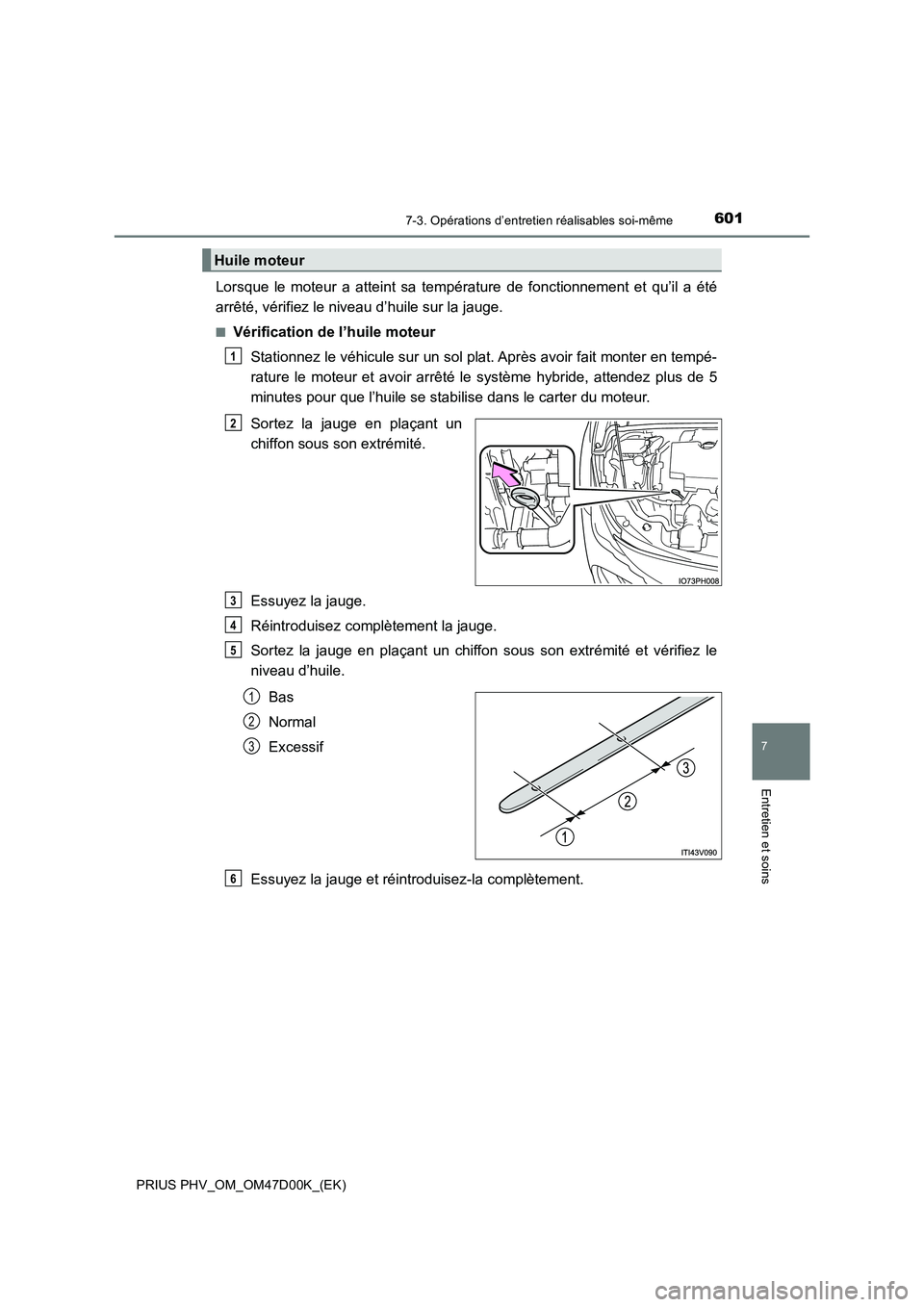

6017-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
Lorsque le moteur a atteint sa température de fonctionnement et qu’il a été
arrêté, vérifiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteur
Stationnez le véhicule sur un sol plat. Après avoir fait monter en tempé-
rature le moteur et avoir arrêté le système hybride, attendez plus de 5
minutes pour que l’huile se stabilise dans le carter du moteur.
Sortez la jauge en plaçant un
chiffon sous son extrémité.
Essuyez la jauge.
Réintroduisez complètement la jauge.
Sortez la jauge en plaçant un chiffon sous son extrémité et vérifiez le
niveau d’huile.
Bas
Normal
Excessif
Essuyez la jauge et réintroduisez-la complètement.
Huile moteur
1
2
3
4
5
1
2
3
6

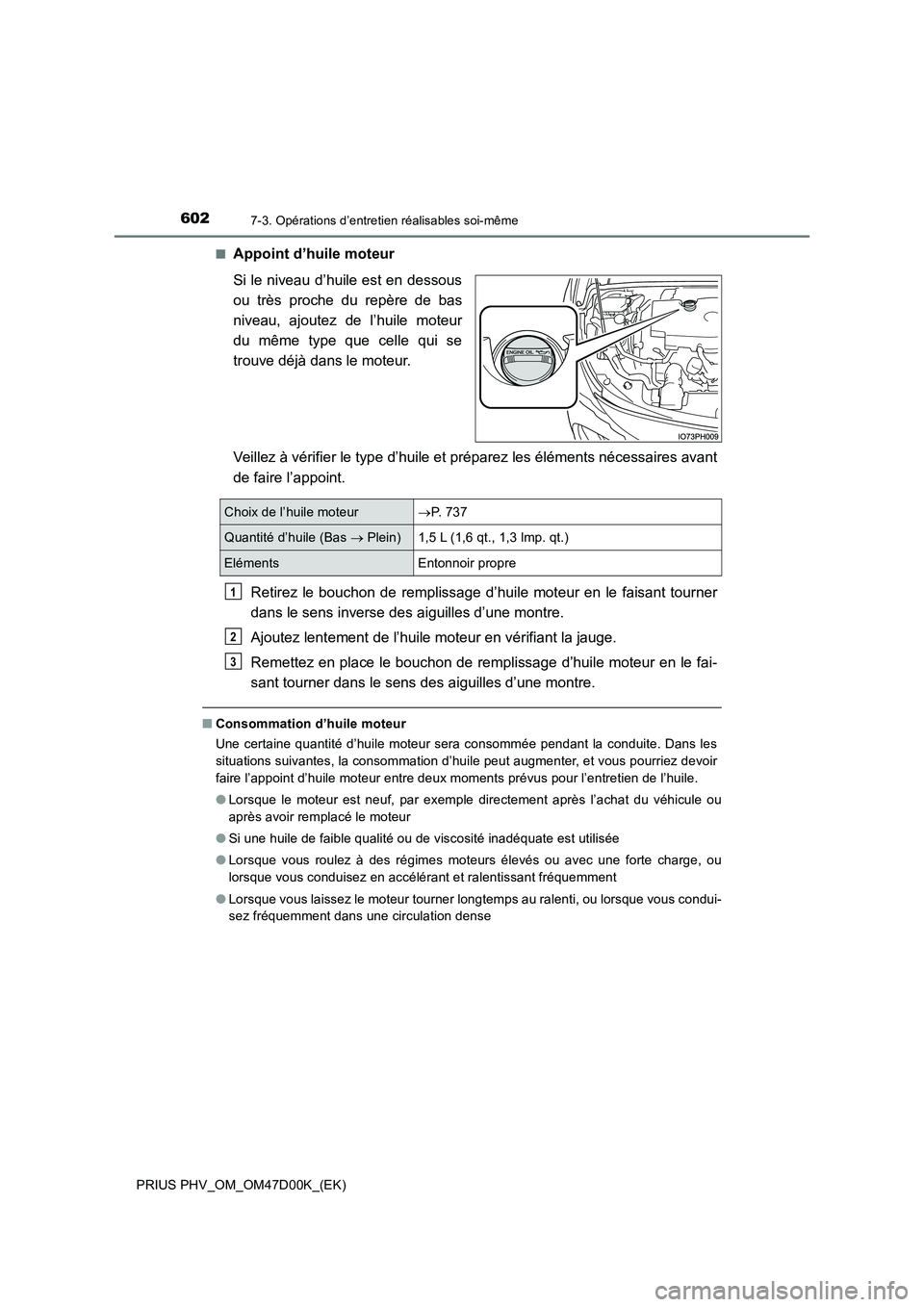

6027-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
■Appoint d’huile moteur
Si le niveau d’huile est en dessous
ou très proche du repère de bas
niveau, ajoutez de l’huile moteur
du même type que celle qui se
trouve déjà dans le moteur.
Veillez à vérifier le type d’huile et préparez les éléments nécessaires avant
de faire l’appoint.
Retirez le bouchon de remplissage d’huile moteur en le faisant tourner
dans le sens inverse des aiguilles d’une montre.
Ajoutez lentement de l’huile moteur en vérifiant la jauge.
Remettez en place le bouchon de remplissage d’huile moteur en le fai-
sant tourner dans le sens des aiguilles d’une montre.
■ Consommation d’huile moteur
Une certaine quantité d’huile moteur sera consommée pendant la conduite. Dans les
situations suivantes, la consommation d’huile peut augmenter, et vous pourriez devoir
faire l’appoint d’huile moteur entre deux moments prévus pour l’entretien de l’huile.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou
après avoir remplacé le moteur
● Si une huile de faible qualité ou de viscosité inadéquate est utilisée
● Lorsque vous roulez à des régimes moteurs élevés ou avec une forte charge, ou
lorsque vous conduisez en accélérant et ralentissant fréquemment
● Lorsque vous laissez le moteur tourner longtemps au ralenti, ou lorsque vous condui-
sez fréquemment dans une circulation dense
Choix de l’huile moteur P. 7 3 7
Quantité d’huile (Bas  Plein)1,5 L (1,6 qt., 1,3 lmp. qt.)
ElémentsEntonnoir propre
1
2
3

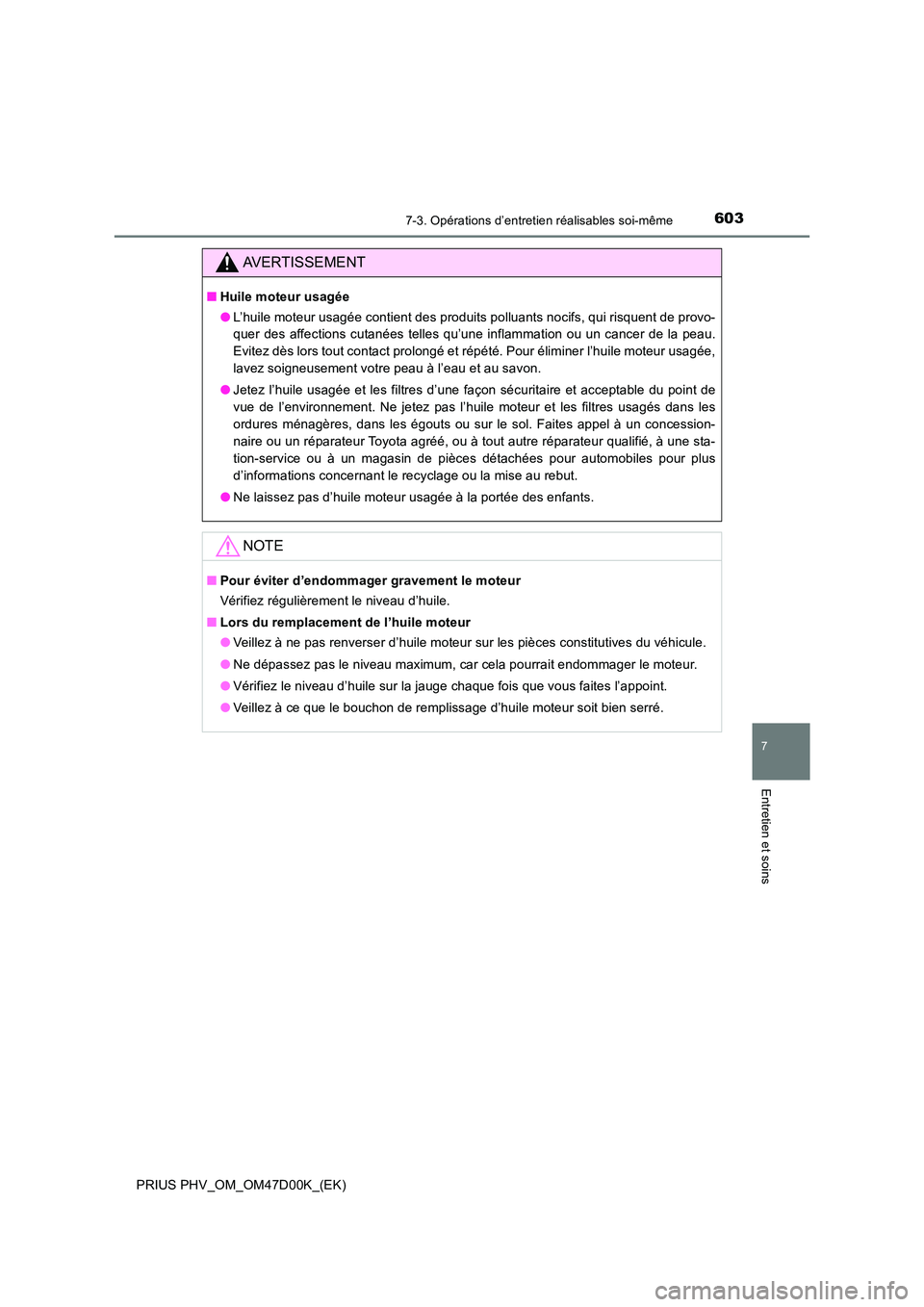

6037-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Huile moteur usagée
● L’huile moteur usagée contient des produits polluants nocifs, qui risquent de provo-
quer des affections cutanées telles qu’une inflammation ou un cancer de la peau.
Evitez dès lors tout contact prolongé et répété. Pour éliminer l’huile moteur usagée,
lavez soigneusement votre peau à l’eau et au savon.
● Jetez l’huile usagée et les filtres d’une façon sécuritaire et acceptable du point de
vue de l’environnement. Ne jetez pas l’huile moteur et les filtres usagés dans les
ordures ménagères, dans les égouts ou sur le sol. Faites appel à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié, à une sta-
tion-service ou à un magasin de pièces détachées pour automobiles pour plus
d’informations concernant le recyclage ou la mise au rebut.
● Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
■Pour éviter d’endommager gravement le moteur
Vérifiez régulièrement le niveau d’huile.
■ Lors du remplacement de l’huile moteur
● Veillez à ne pas renverser d’huile moteur sur les pièces constitutives du véhicule.
● Ne dépassez pas le niveau maximum, car cela pourrait endommager le moteur.
● Vérifiez le niveau d’huile sur la jauge chaque fois que vous faites l’appoint.
● Veillez à ce que le bouchon de remplissage d’huile moteur soit bien serré.

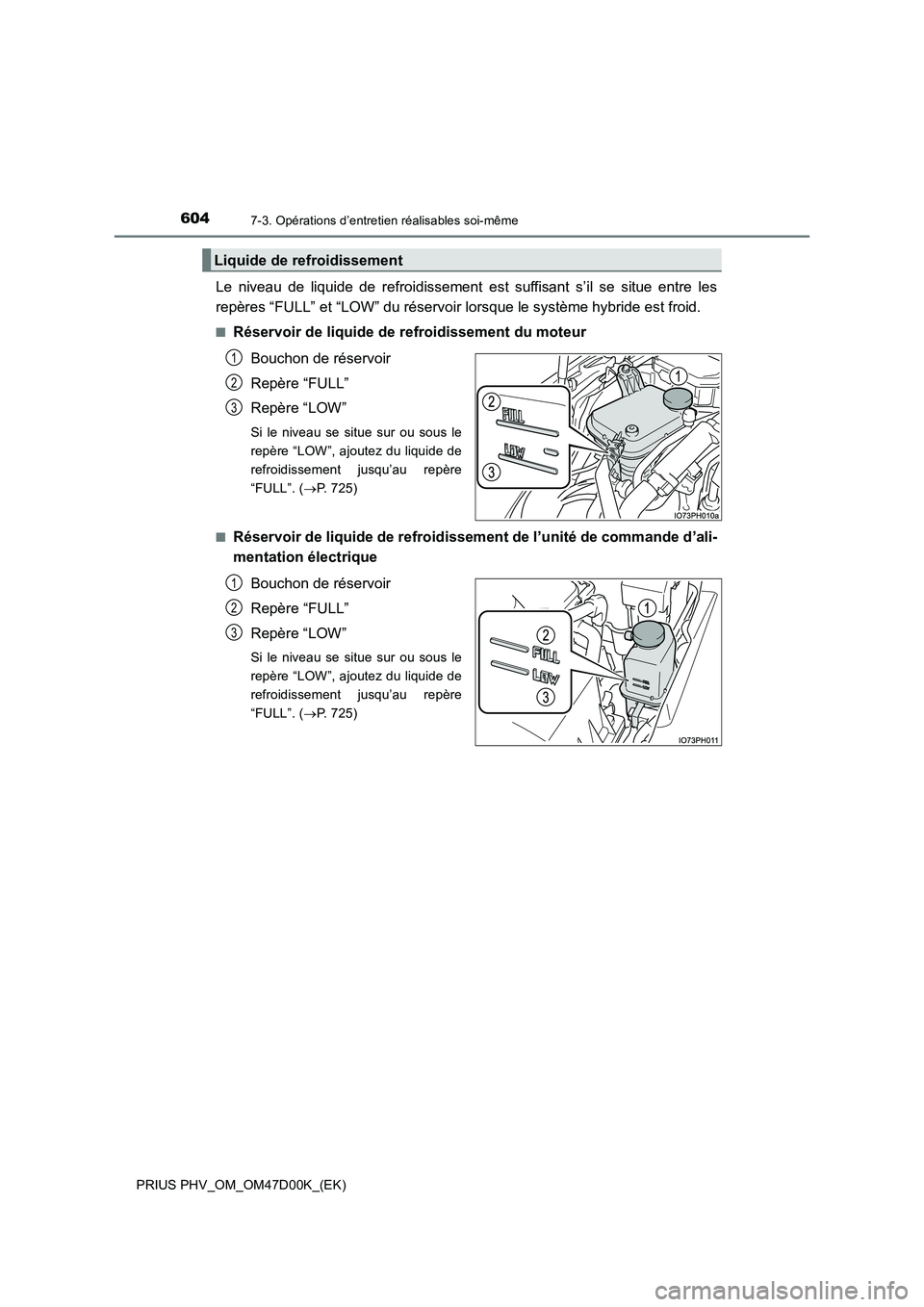

6047-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Le niveau de liquide de refroidissement est suffisant s’il se situe entre les
repères “FULL” et “LOW” du réservoir lorsque le système hybride est froid.
■Réservoir de liquide de refroidissement du moteur
Bouchon de réservoir
Repère “FULL”
Repère “LOW”
Si le niveau se situe sur ou sous le
repère “LOW”, ajoutez du liquide de
refroidissement jusqu’au repère
“FULL”. ( P. 725)
■Réservoir de liquide de refroidissement de l’unité de commande d’ali-
mentation électrique
Bouchon de réservoir
Repère “FULL”
Repère “LOW”
Si le niveau se situe sur ou sous le
repère “LOW”, ajoutez du liquide de
refroidissement jusqu’au repère
“FULL”. ( P. 725)
Liquide de refroidissement
1
2
3
1
2
3

6057-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

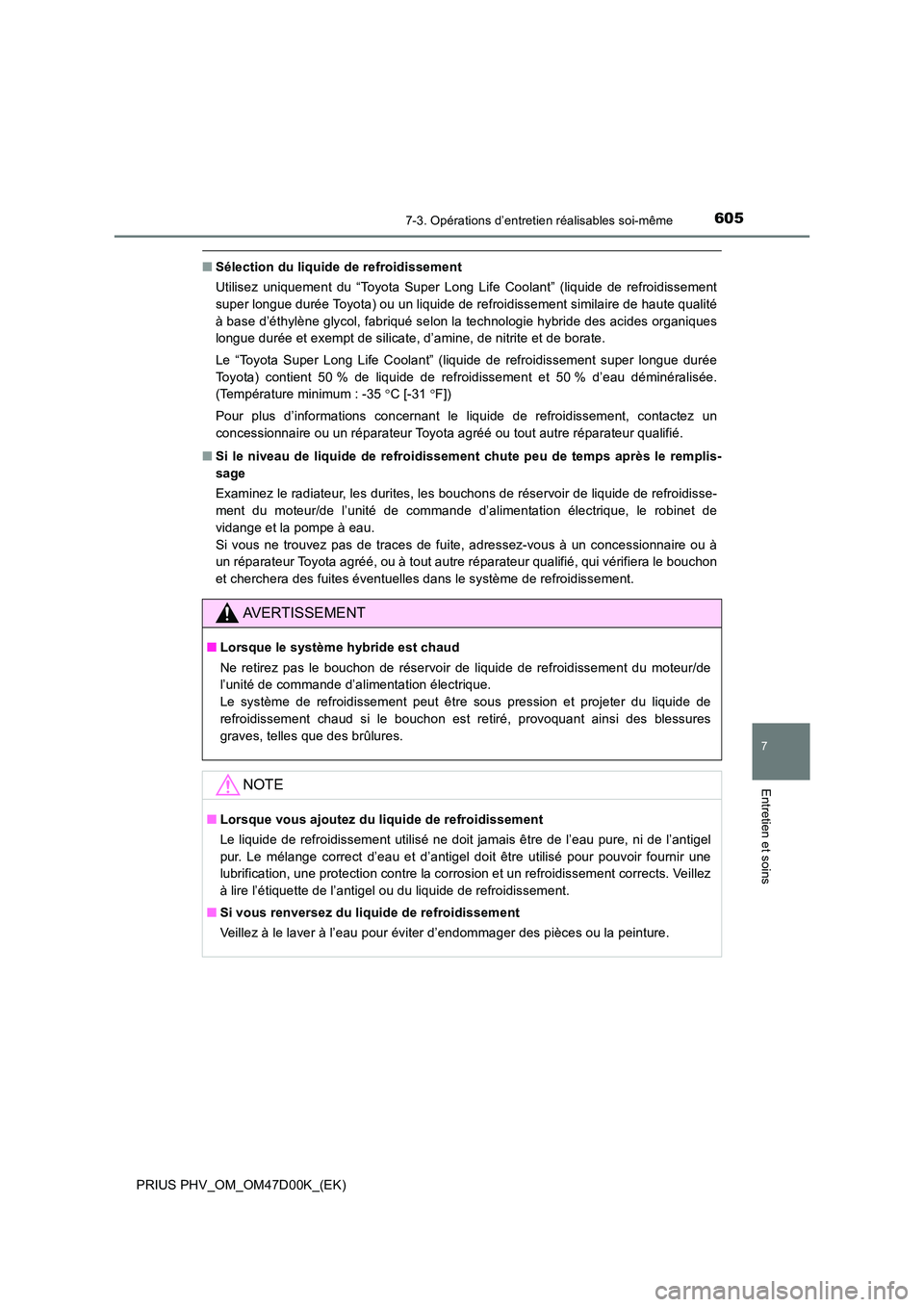

■Sélection du liquide de refroidissement
Utilisez uniquement du “Toyota Super Long Life Coolant” (liquide de refroidissement
super longue durée Toyota) ou un liquide de refroidissement similaire de haute qualité
à base d’éthylène glycol, fabriqué selon la technologie hybride des acides organiques
longue durée et exempt de silicate, d’amine, de nitrite et de borate.
Le “Toyota Super Long Life Coolant” (liquide de refroidissement super longue durée
Toyota) contient 50 % de liquide de refroidissement et 50 % d’eau déminéralisée.
(Température minimum : -35 C [-31F])
Pour plus d’informations concernant le liquide de refroidissement, contactez un
concessionnaire ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
■ Si le niveau de liquide de refroidissement chute peu de temps après le remplis-
sage
Examinez le radiateur, les durites, les bouchons de réservoir de liquide de refroidisse-
ment du moteur/de l’unité de commande d’alimentation électrique, le robinet de
vidange et la pompe à eau.
Si vous ne trouvez pas de traces de fuite, adressez-vous à un concessionnaire ou à
un réparateur Toyota agréé, ou à tout autre réparateur qualifié, qui vérifiera le bouchon
et cherchera des fuites éventuelles dans le système de refroidissement.
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne retirez pas le bouchon de réservoir de liquide de refroidissement du moteur/de
l’unité de commande d’alimentation électrique.
Le système de refroidissement peut être sous pression et projeter du liquide de
refroidissement chaud si le bouchon est retiré, provoquant ainsi des blessures
graves, telles que des brûlures.
NOTE
■ Lorsque vous ajoutez du liquide de refroidissement
Le liquide de refroidissement utilisé ne doit jamais être de l’eau pure, ni de l’antigel
pur. Le mélange correct d’eau et d’antigel doit être utilisé pour pouvoir fournir une
lubrification, une protection contre la corrosion et un refroidissement corrects. Veillez
à lire l’étiquette de l’antigel ou du liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Veillez à le laver à l’eau pour éviter d’endommager des pièces ou la peinture.

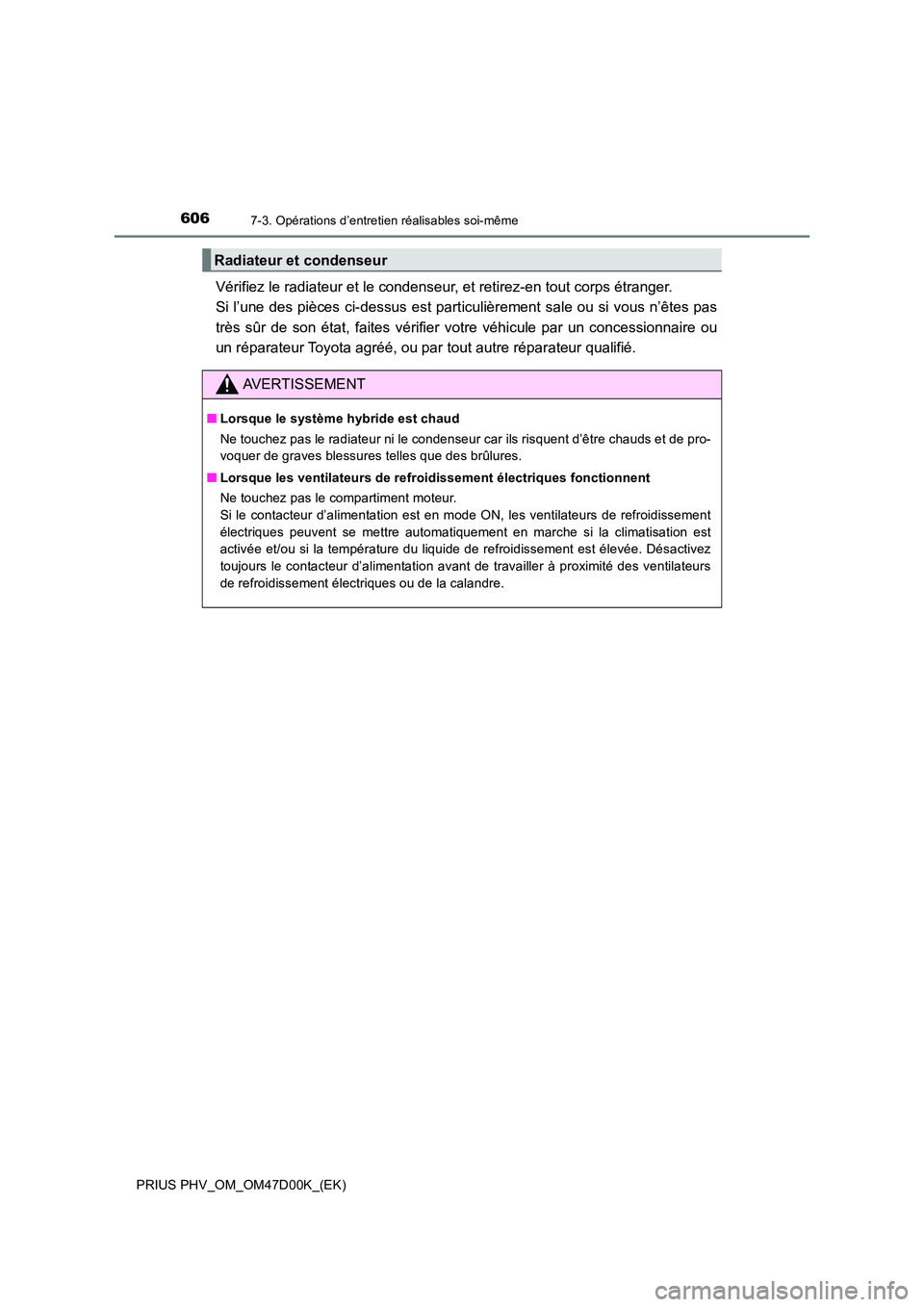

6067-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Vérifiez le radiateur et le condenseur, et retirez-en tout corps étranger.
Si l’une des pièces ci-dessus est particulièrement sale ou si vous n’êtes pas
très sûr de son état, faites vérifier votre véhicule par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
Radiateur et condenseur
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne touchez pas le radiateur ni le condenseur car ils risquent d’être chauds et de pro-
voquer de graves blessures telles que des brûlures.
■ Lorsque les ventilateurs de refroidissement électriques fonctionnent
Ne touchez pas le compartiment moteur.
Si le contacteur d’alimentation est en mode ON, les ventilateurs de refroidissement
électriques peuvent se mettre automatiquement en marche si la climatisation est
activée et/ou si la température du liquide de refroidissement est élevée. Désactivez
toujours le contacteur d’alimentation avant de travailler à proximité des ventilateurs
de refroidissement électriques ou de la calandre.

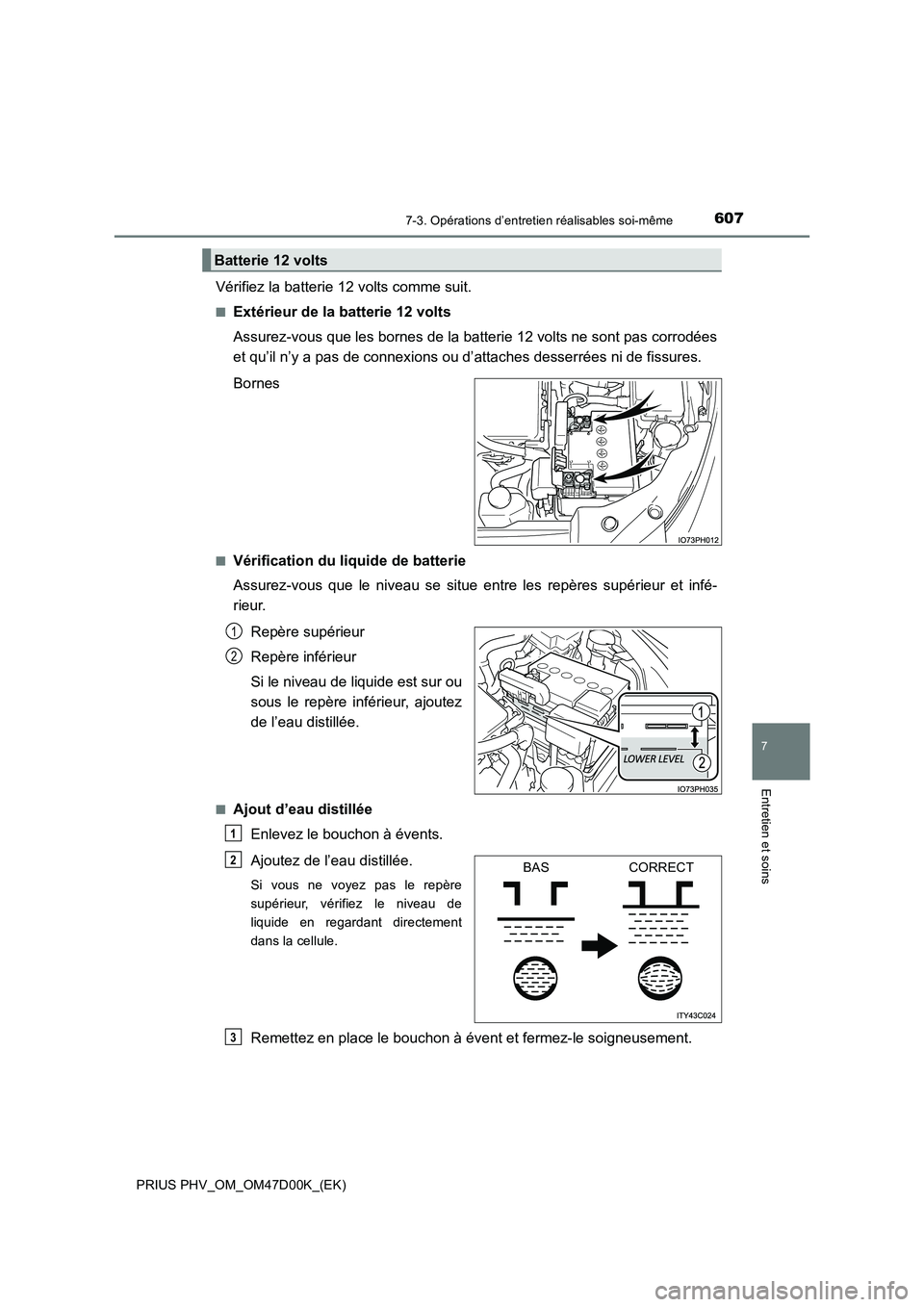

6077-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
Vérifiez la batterie 12 volts comme suit.
■Extérieur de la batterie 12 volts
Assurez-vous que les bornes de la batterie 12 volts ne sont pas corrodées
et qu’il n’y a pas de connexions ou d’attaches desserrées ni de fissures.
Bornes
■Vérification du liquide de batterie
Assurez-vous que le niveau se situe entre les repères supérieur et infé-
rieur.
Repère supérieur
Repère inférieur
Si le niveau de liquide est sur ou
sous le repère inférieur, ajoutez
de l’eau distillée.
■Ajout d’eau distillée
Enlevez le bouchon à évents.
Ajoutez de l’eau distillée.
Si vous ne voyez pas le repère
supérieur, vérifiez le niveau de
liquide en regardant directement
dans la cellule.
Remettez en place le bouchon à évent et fermez-le soigneusement.
Batterie 12 volts
1
2
1
BASCORRECT2
3

6087-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

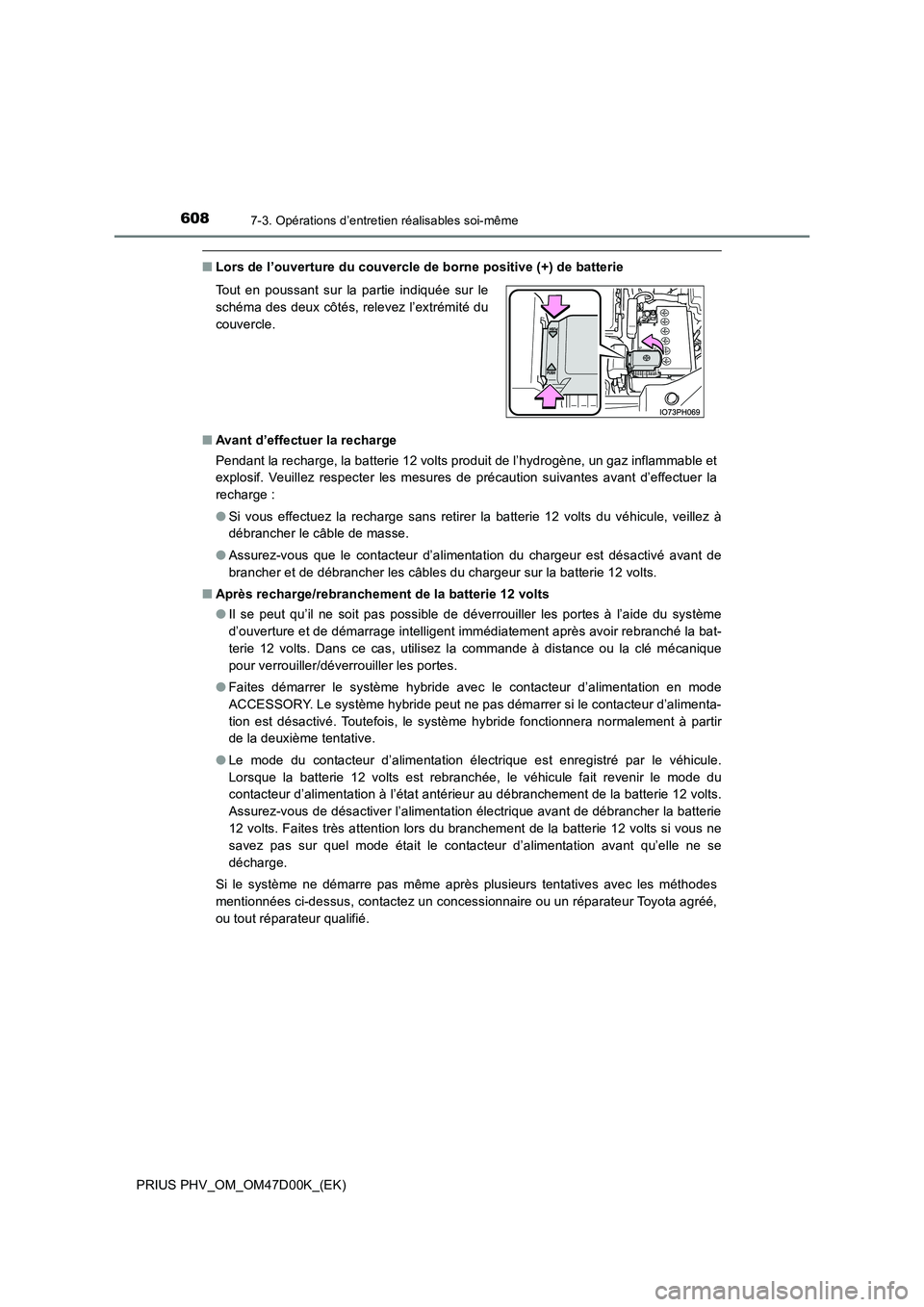

■Lors de l’ouverture du couvercle de borne positive (+) de batterie
■ Avant d’effectuer la recharge
Pendant la recharge, la batterie 12 volts produit de l’hydrogène, un gaz inflammable et
explosif. Veuillez respecter les mesures de précaution suivantes avant d’effectuer la
recharge :
● Si vous effectuez la recharge sans retirer la batterie 12 volts du véhicule, veillez à
débrancher le câble de masse.
● Assurez-vous que le contacteur d’alimentation du chargeur est désactivé avant de
brancher et de débrancher les câbles du chargeur sur la batterie 12 volts.
■ Après recharge/rebranchement de la batterie 12 volts
● Il se peut qu’il ne soit pas possible de déverrouiller les portes à l’aide du système
d’ouverture et de démarrage intelligent immédiatement après avoir rebranché la bat-
terie 12 volts. Dans ce cas, utilisez la commande à distance ou la clé mécanique
pour verrouiller/déverrouiller les portes.
● Faites démarrer le système hybride avec le contacteur d’alimentation en mode
ACCESSORY. Le système hybride peut ne pas démarrer si le contacteur d’alimenta-
tion est désactivé. Toutefois, le système hybride fonctionnera normalement à partir
de la deuxième tentative.
● Le mode du contacteur d’alimentation électrique est enregistré par le véhicule.
Lorsque la batterie 12 volts est rebranchée, le véhicule fait revenir le mode du
contacteur d’alimentation à l’état antérieur au débranchement de la batterie 12 volts.
Assurez-vous de désactiver l’alimentation électrique avant de débrancher la batterie
12 volts. Faites très attention lors du branchement de la batterie 12 volts si vous ne
savez pas sur quel mode était le contacteur d’alimentation avant qu’elle ne se
décharge.
Si le système ne démarre pas même après plusieurs tentatives avec les méthodes
mentionnées ci-dessus, contactez un concessionnaire ou un réparateur Toyota agréé,
ou tout réparateur qualifié.
Tout en poussant sur la partie indiquée sur le
schéma des deux côtés, relevez l’extrémité du
couvercle.

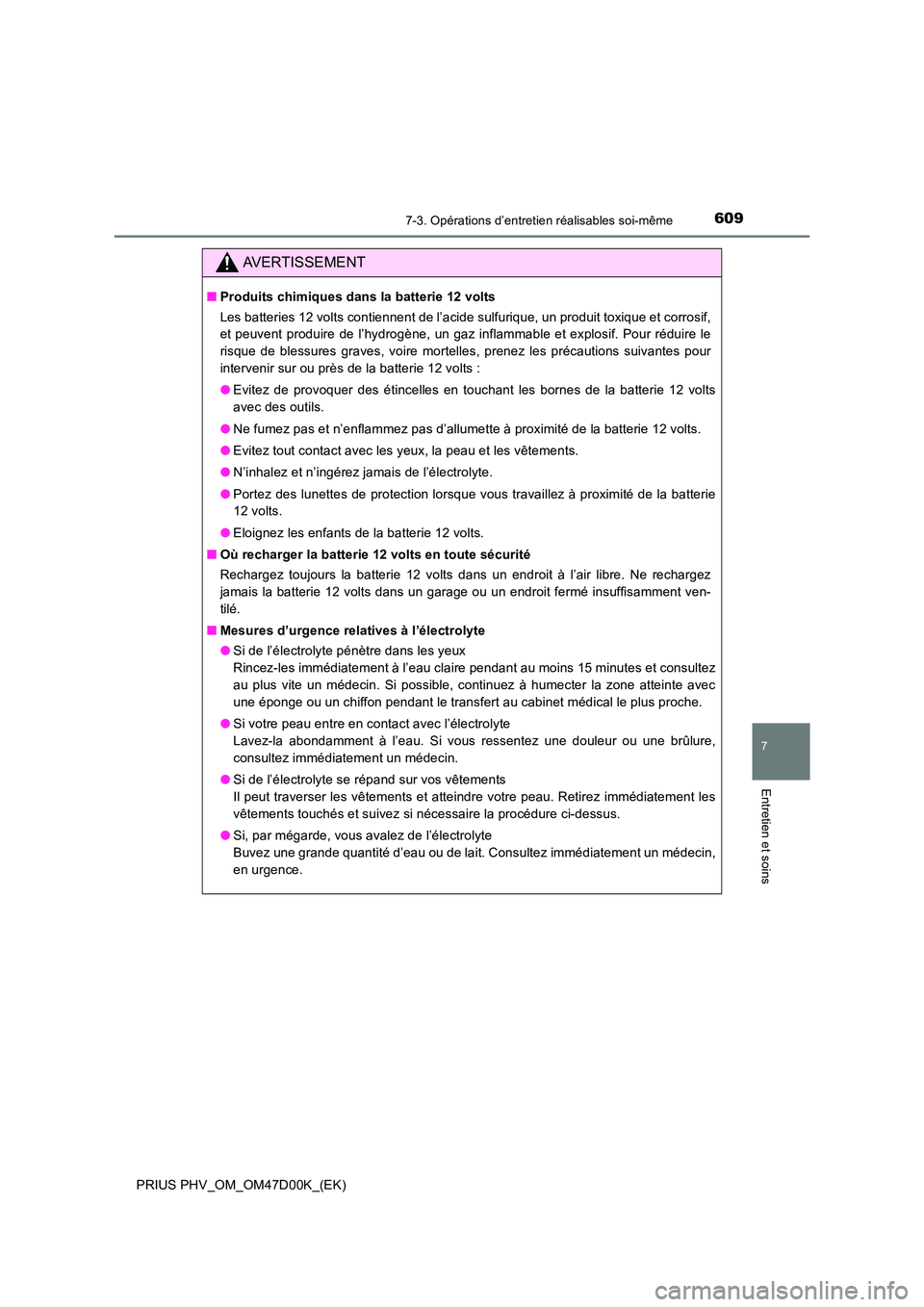

6097-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Produits chimiques dans la batterie 12 volts
Les batteries 12 volts contiennent de l’acide sulfurique, un produit toxique et corrosif,
et peuvent produire de l’hydrogène, un gaz inflammable et explosif. Pour réduire le
risque de blessures graves, voire mortelles, prenez les précautions suivantes pour
intervenir sur ou près de la batterie 12 volts :
● Evitez de provoquer des étincelles en touchant les bornes de la batterie 12 volts
avec des outils.
● Ne fumez pas et n’enflammez pas d’allumette à proximité de la batterie 12 volts.
● Evitez tout contact avec les yeux, la peau et les vêtements.
● N’inhalez et n’ingérez jamais de l’électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la batterie
12 volts.
● Eloignez les enfants de la batterie 12 volts.
■ Où recharger la batterie 12 volts en toute sécurité
Rechargez toujours la batterie 12 volts dans un endroit à l’air libre. Ne rechargez
jamais la batterie 12 volts dans un garage ou un endroit fermé insuffisamment ven-
tilé.
■ Mesures d’urgence relatives à l’électrolyte
● Si de l’électrolyte pénètre dans les yeux
Rincez-les immédiatement à l’eau claire pendant au moins 15 minutes et consultez
au plus vite un médecin. Si possible, continuez à humecter la zone atteinte avec
une éponge ou un chiffon pendant le transfert au cabinet médical le plus proche.
● Si votre peau entre en contact avec l’électrolyte
Lavez-la abondamment à l’eau. Si vous ressentez une douleur ou une brûlure,
consultez immédiatement un médecin.
● Si de l’électrolyte se répand sur vos vêtements
Il peut traverser les vêtements et atteindre votre peau. Retirez immédiatement les
vêtements touchés et suivez si nécessaire la procédure ci-dessus.
● Si, par mégarde, vous avalez de l’électrolyte
Buvez une grande quantité d’eau ou de lait. Consultez immédiatement un médecin,
en urgence.

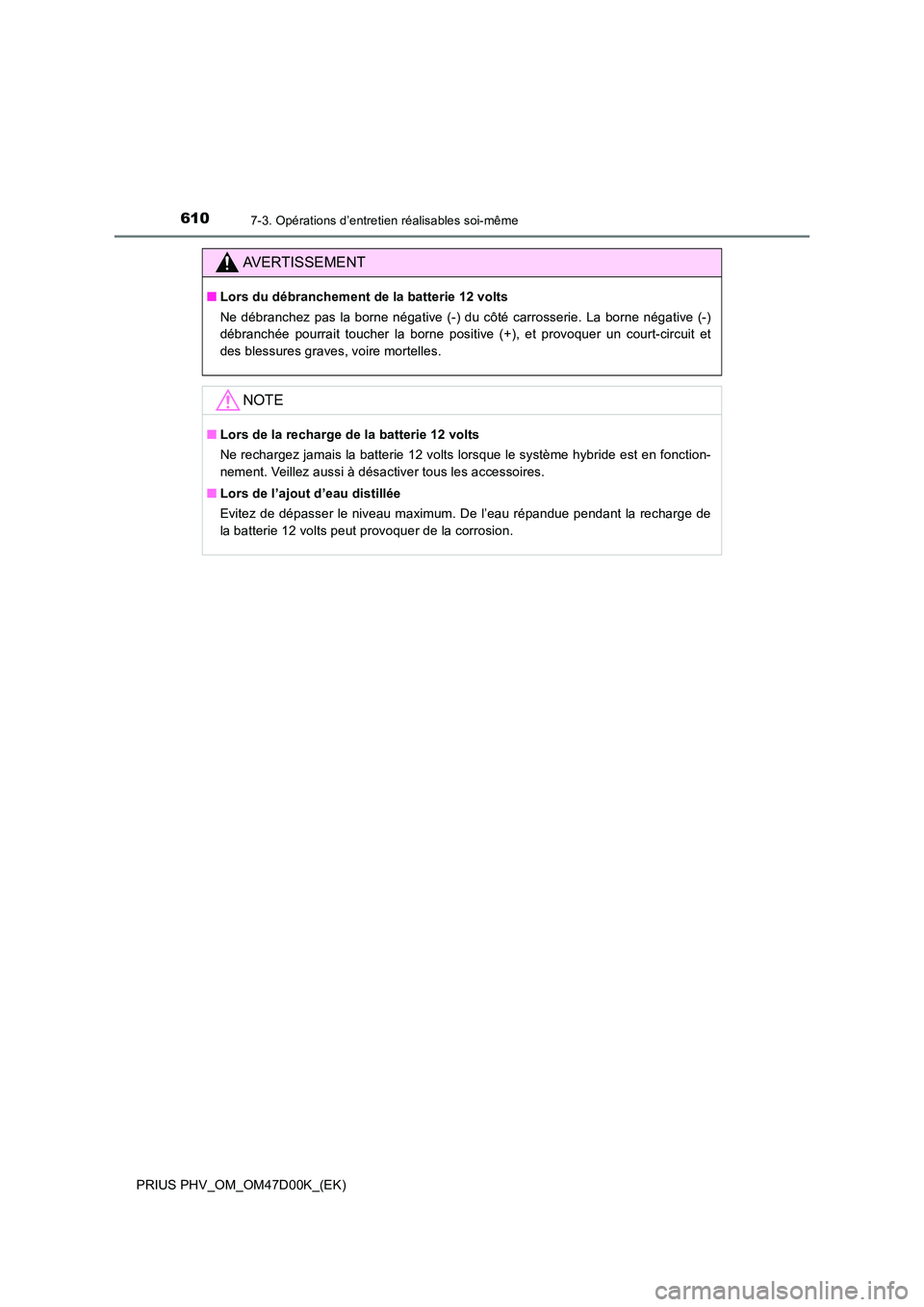

6107-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
AVERTISSEMENT
■Lors du débranchement de la batterie 12 volts
Ne débranchez pas la borne négative (-) du côté carrosserie. La borne négative (-)
débranchée pourrait toucher la borne positive (+), et provoquer un court-circuit et
des blessures graves, voire mortelles.
NOTE
■ Lors de la recharge de la batterie 12 volts
Ne rechargez jamais la batterie 12 volts lorsque le système hybride est en fonction-
nement. Veillez aussi à désactiver tous les accessoires.
■ Lors de l’ajout d’eau distillée
Evitez de dépasser le niveau maximum. De l’eau répandue pendant la recharge de
la batterie 12 volts peut provoquer de la corrosion.
