TOYOTA PRIUS PLUG-IN HYBRID 2018 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2018, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2018Pages: 780, PDF Size: 108.77 MB
Page 631 of 780

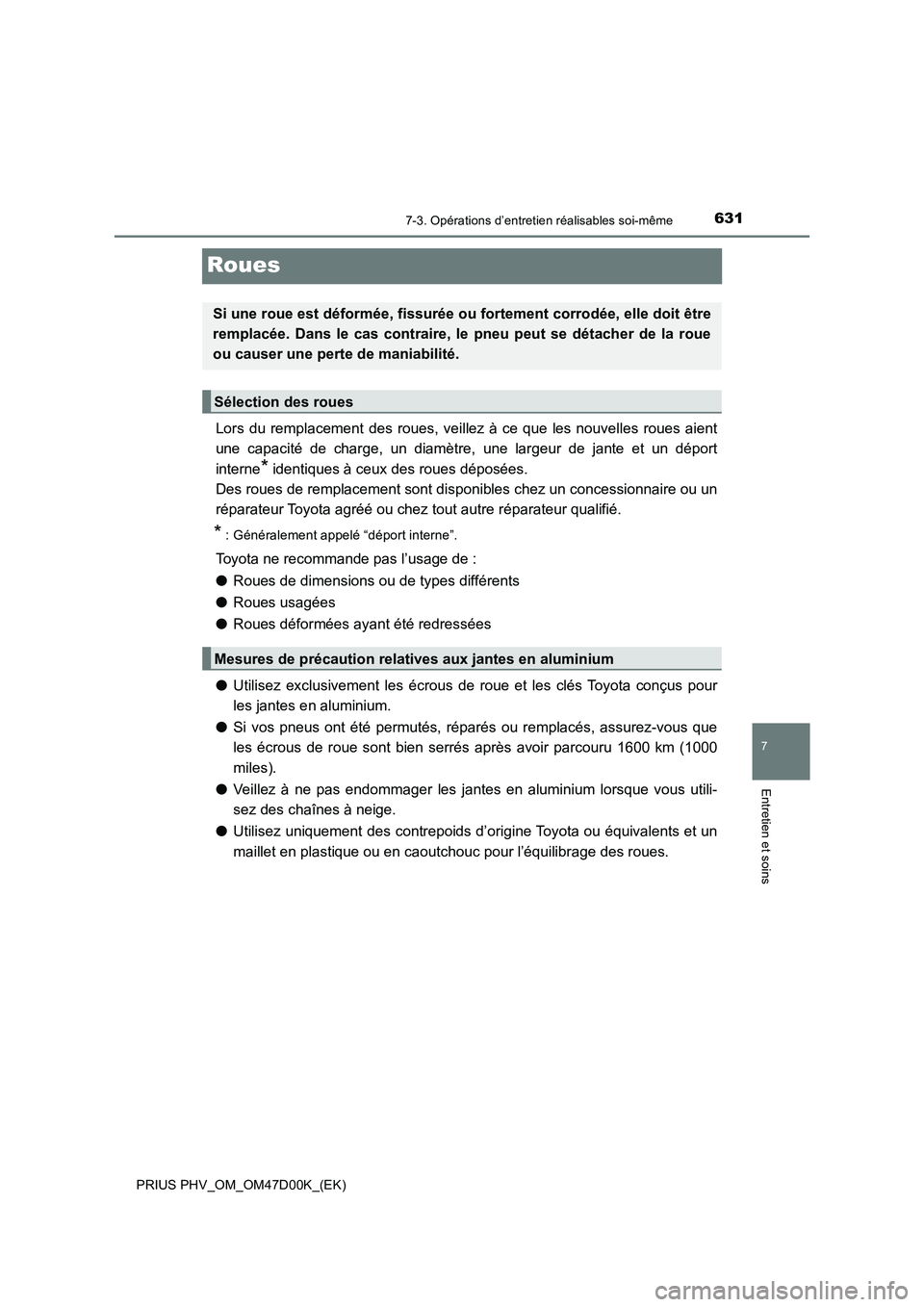

6317-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
Roues
Lors du remplacement des roues, veillez à ce que les nouvelles roues aient
une capacité de charge, un diamètre, une largeur de jante et un déport
interne
* identiques à ceux des roues déposées.
Des roues de remplacement sont disponibles chez un concessionnaire ou un
réparateur Toyota agréé ou chez tout autre réparateur qualifié.
* : Généralement appelé “déport interne”.
Toyota ne recommande pas l’usage de :
●Roues de dimensions ou de types différents
●Roues usagées
●Roues déformées ayant été redressées
●Utilisez exclusivement les écrous de roue et les clés Toyota conçus pour
les jantes en aluminium.
●Si vos pneus ont été permutés, réparés ou remplacés, assurez-vous que
les écrous de roue sont bien serrés après avoir parcouru 1600 km (1000
miles).
●Veillez à ne pas endommager les jantes en aluminium lorsque vous utili-
sez des chaînes à neige.
●Utilisez uniquement des contrepoids d’origine Toyota ou équivalents et un
maillet en plastique ou en caoutchouc pour l’équilibrage des roues.
Si une roue est déformée, fissurée ou fortement corrodée, elle doit être
remplacée. Dans le cas contraire, le pneu peut se détacher de la roue
ou causer une perte de maniabilité.
Sélection des roues
Mesures de précaution relatives aux jantes en aluminium
Page 632 of 780

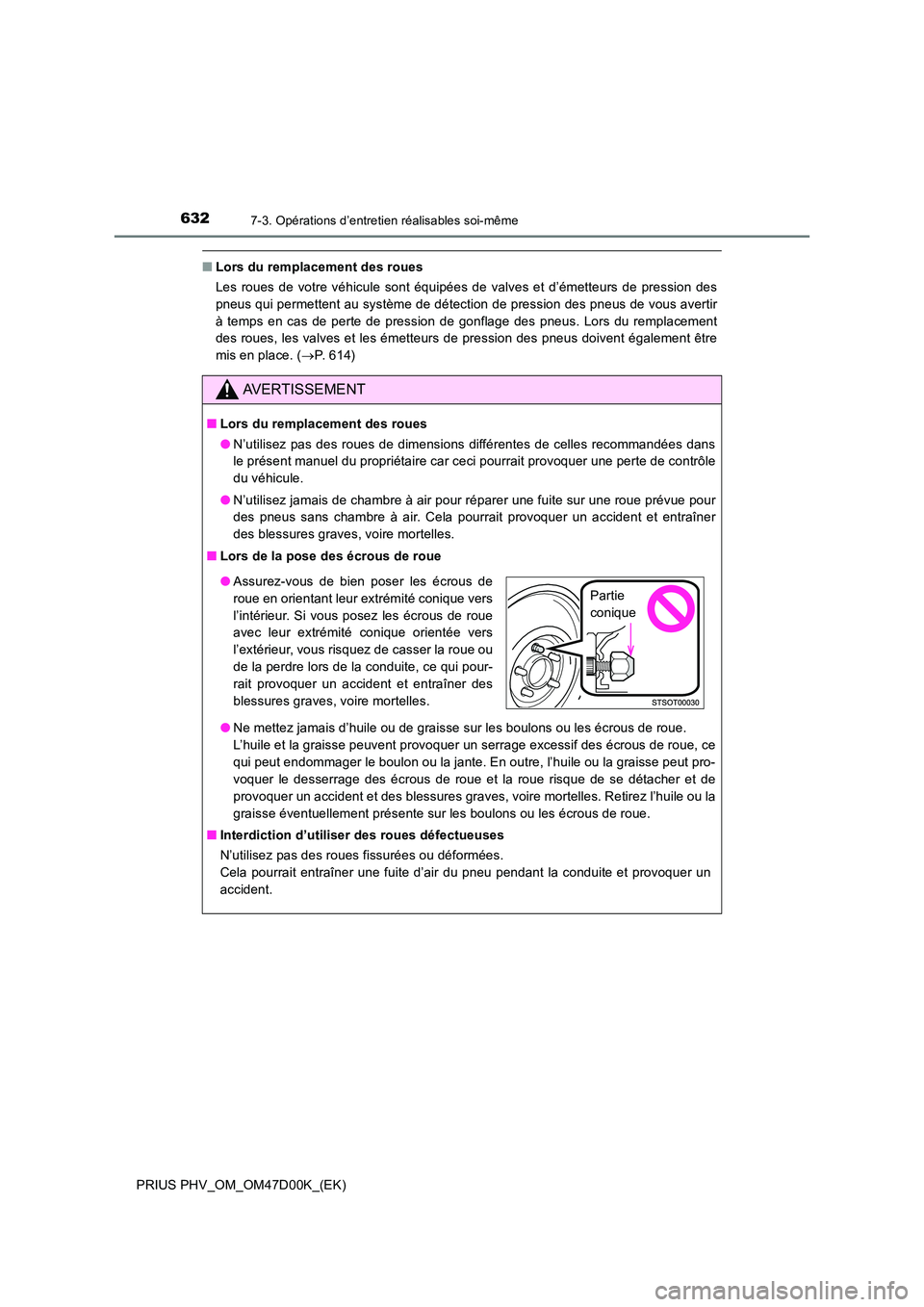

6327-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
■Lors du remplacement des roues
Les roues de votre véhicule sont équipées de valves et d’émetteurs de pression des
pneus qui permettent au système de détection de pression des pneus de vous avertir
à temps en cas de perte de pression de gonflage des pneus. Lors du remplacement
des roues, les valves et les émetteurs de pression des pneus doivent également être
mis en place. ( P. 6 1 4 )
AVERTISSEMENT
■Lors du remplacement des roues
● N’utilisez pas des roues de dimensions différentes de celles recommandées dans
le présent manuel du propriétaire car ceci pourrait provoquer une perte de contrôle
du véhicule.
● N’utilisez jamais de chambre à air pour réparer une fuite sur une roue prévue pour
des pneus sans chambre à air. Cela pourrait provoquer un accident et entraîner
des blessures graves, voire mortelles.
■ Lors de la pose des écrous de roue
● Ne mettez jamais d’huile ou de graisse sur les boulons ou les écrous de roue.
L’huile et la graisse peuvent provoquer un serrage excessif des écrous de roue, ce
qui peut endommager le boulon ou la jante. En outre, l’huile ou la graisse peut pro-
voquer le desserrage des écrous de roue et la roue risque de se détacher et de
provoquer un accident et des blessures graves, voire mortelles. Retirez l’huile ou la
graisse éventuellement présente sur les boulons ou les écrous de roue.
■ Interdiction d’utiliser des roues défectueuses
N’utilisez pas des roues fissurées ou déformées.
Cela pourrait entraîner une fuite d’air du pneu pendant la conduite et provoquer un
accident.
● Assurez-vous de bien poser les écrous de
roue en orientant leur extrémité conique vers
l’intérieur. Si vous posez les écrous de roue
avec leur extrémité conique orientée vers
l’extérieur, vous risquez de casser la roue ou
de la perdre lors de la conduite, ce qui pour-
rait provoquer un accident et entraîner des
blessures graves, voire mortelles.
Partie
conique
Page 633 of 780

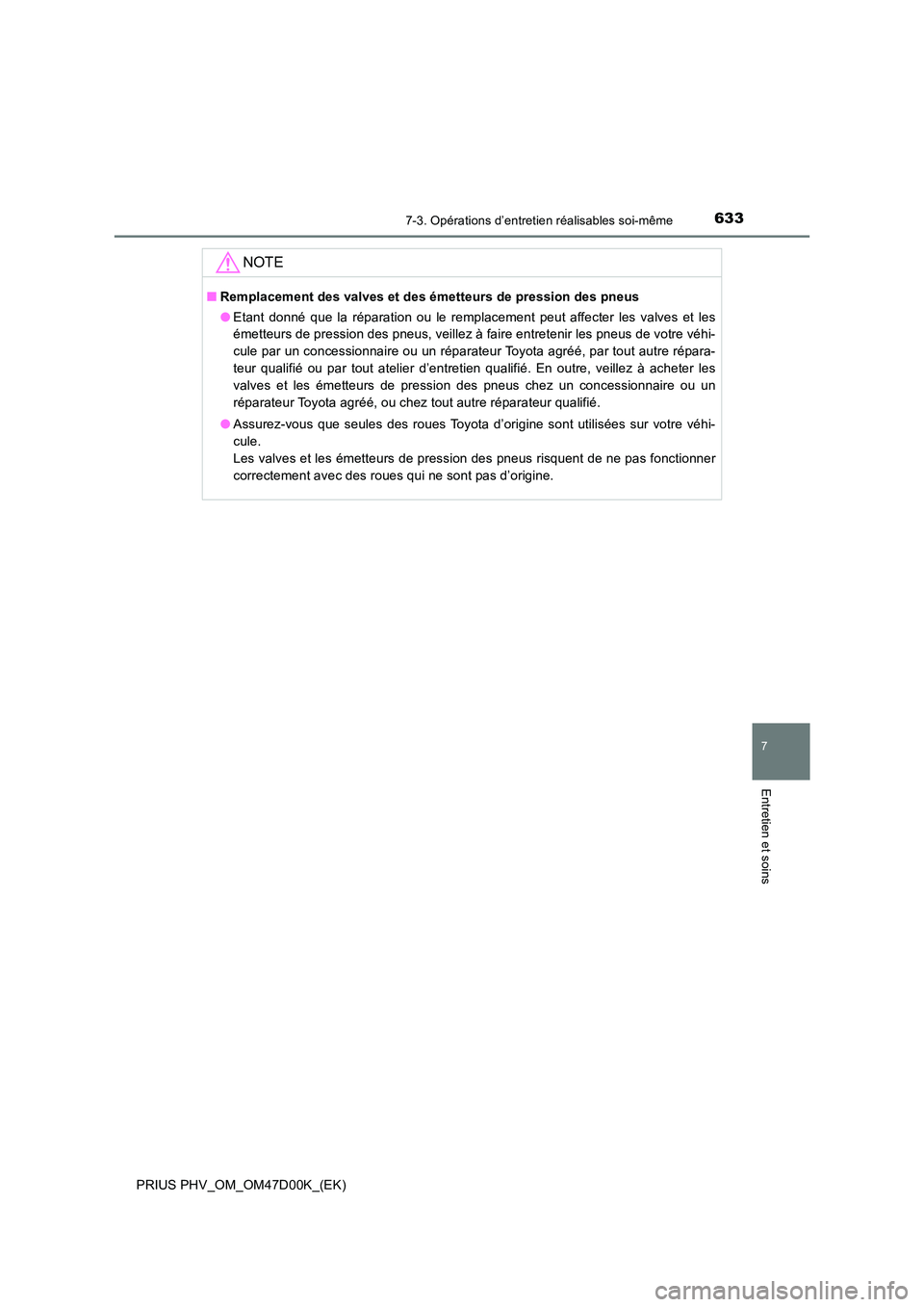

6337-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
NOTE
■Remplacement des valves et des émetteurs de pression des pneus
● Etant donné que la réparation ou le remplacement peut affecter les valves et les
émetteurs de pression des pneus, veillez à faire entretenir les pneus de votre véhi-
cule par un concessionnaire ou un réparateur Toyota agréé, par tout autre répara-
teur qualifié ou par tout atelier d’entretien qualifié. En outre, veillez à acheter les
valves et les émetteurs de pression des pneus chez un concessionnaire ou un
réparateur Toyota agréé, ou chez tout autre réparateur qualifié.
● Assurez-vous que seules des roues Toyota d’origine sont utilisées sur votre véhi-
cule.
Les valves et les émetteurs de pression des pneus risquent de ne pas fonctionner
correctement avec des roues qui ne sont pas d’origine.
Page 634 of 780

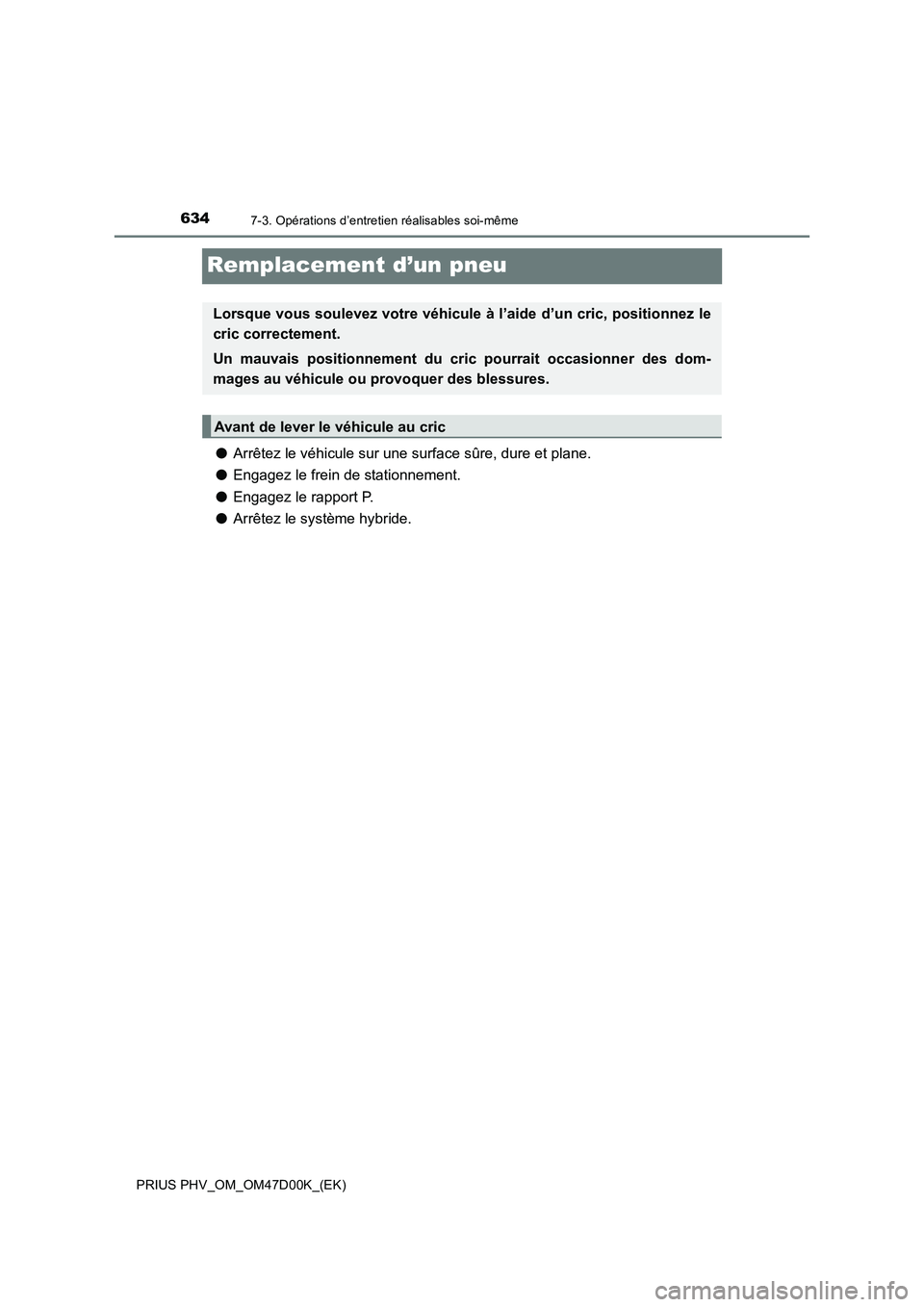

6347-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Remplacement d’un pneu
●Arrêtez le véhicule sur une surface sûre, dure et plane.
●Engagez le frein de stationnement.
●Engagez le rapport P.
●Arrêtez le système hybride.
Lorsque vous soulevez votre véhicule à l’aide d’un cric, positionnez le
cric correctement.
Un mauvais positionnement du cric pourrait occasionner des dom-
mages au véhicule ou provoquer des blessures.
Avant de lever le véhicule au cric
Page 635 of 780

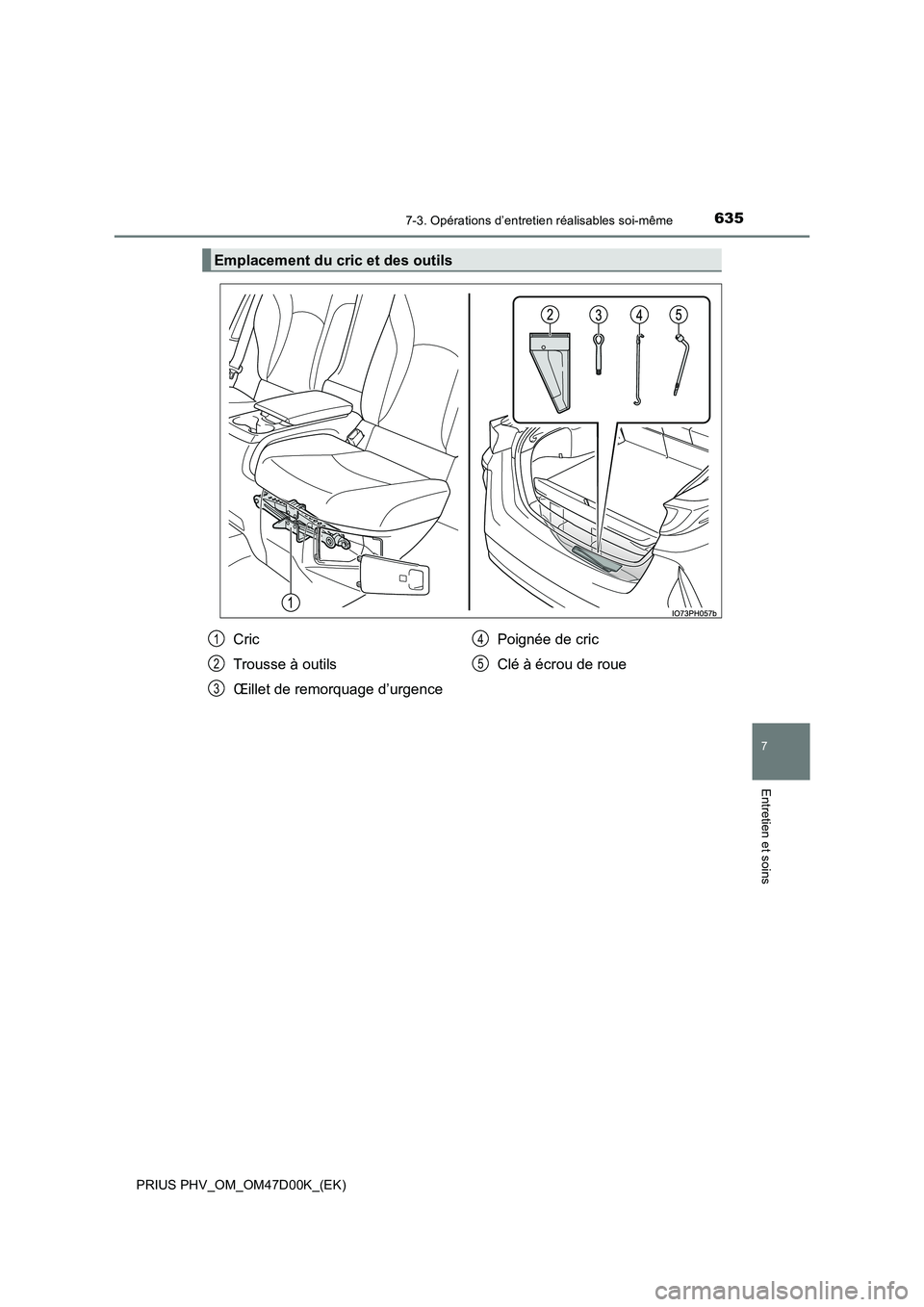

6357-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
Emplacement du cric et des outils
Cric
Trousse à outils
Œillet de remorquage d’urgence
Poignée de cric
Clé à écrou de roue
1
2
3
4
5
Page 636 of 780

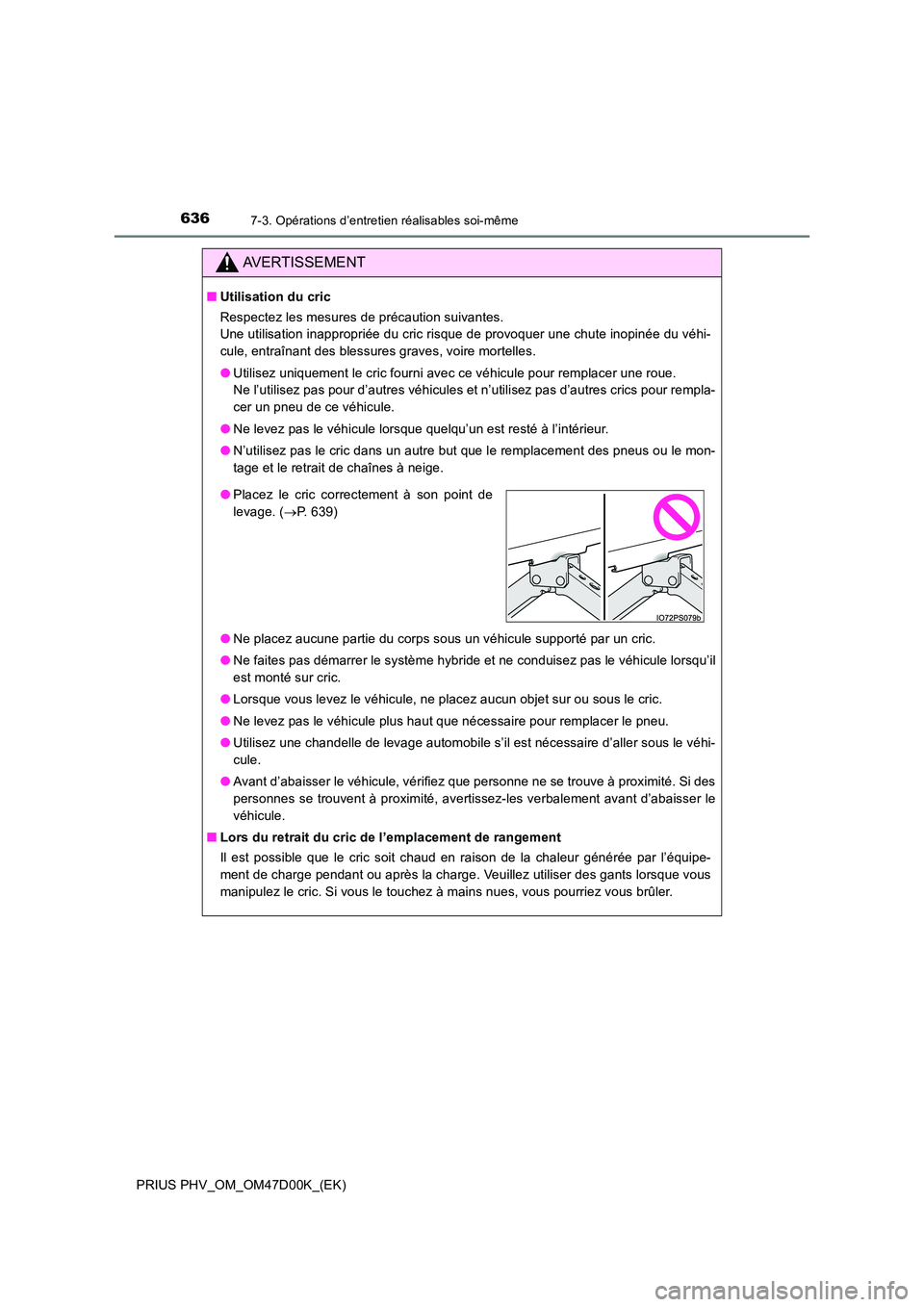

6367-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
AVERTISSEMENT
■Utilisation du cric
Respectez les mesures de précaution suivantes.
Une utilisation inappropriée du cric risque de provoquer une chute inopinée du véhi-
cule, entraînant des blessures graves, voire mortelles.
● Utilisez uniquement le cric fourni avec ce véhicule pour remplacer une roue.
Ne l’utilisez pas pour d’autres véhicules et n’utilisez pas d’autres crics pour rempla-
cer un pneu de ce véhicule.
● Ne levez pas le véhicule lorsque quelqu’un est resté à l’intérieur.
● N’utilisez pas le cric dans un autre but que le remplacement des pneus ou le mon-
tage et le retrait de chaînes à neige.
● Ne placez aucune partie du corps sous un véhicule supporté par un cric.
● Ne faites pas démarrer le système hybride et ne conduisez pas le véhicule lorsqu’il
est monté sur cric.
● Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le cric.
● Ne levez pas le véhicule plus haut que nécessaire pour remplacer le pneu.
● Utilisez une chandelle de levage automobile s’il est nécessaire d’aller sous le véhi-
cule.
● Avant d’abaisser le véhicule, vérifiez que personne ne se trouve à proximité. Si des
personnes se trouvent à proximité, avertissez-les verbalement avant d’abaisser le
véhicule.
■ Lors du retrait du cric de l’emplacement de rangement
Il est possible que le cric soit chaud en raison de la chaleur générée par l’équipe-
ment de charge pendant ou après la charge. Veuillez utiliser des gants lorsque vous
manipulez le cric. Si vous le touchez à mains nues, vous pourriez vous brûler.
● Placez le cric correctement à son point de
levage. ( P. 639)

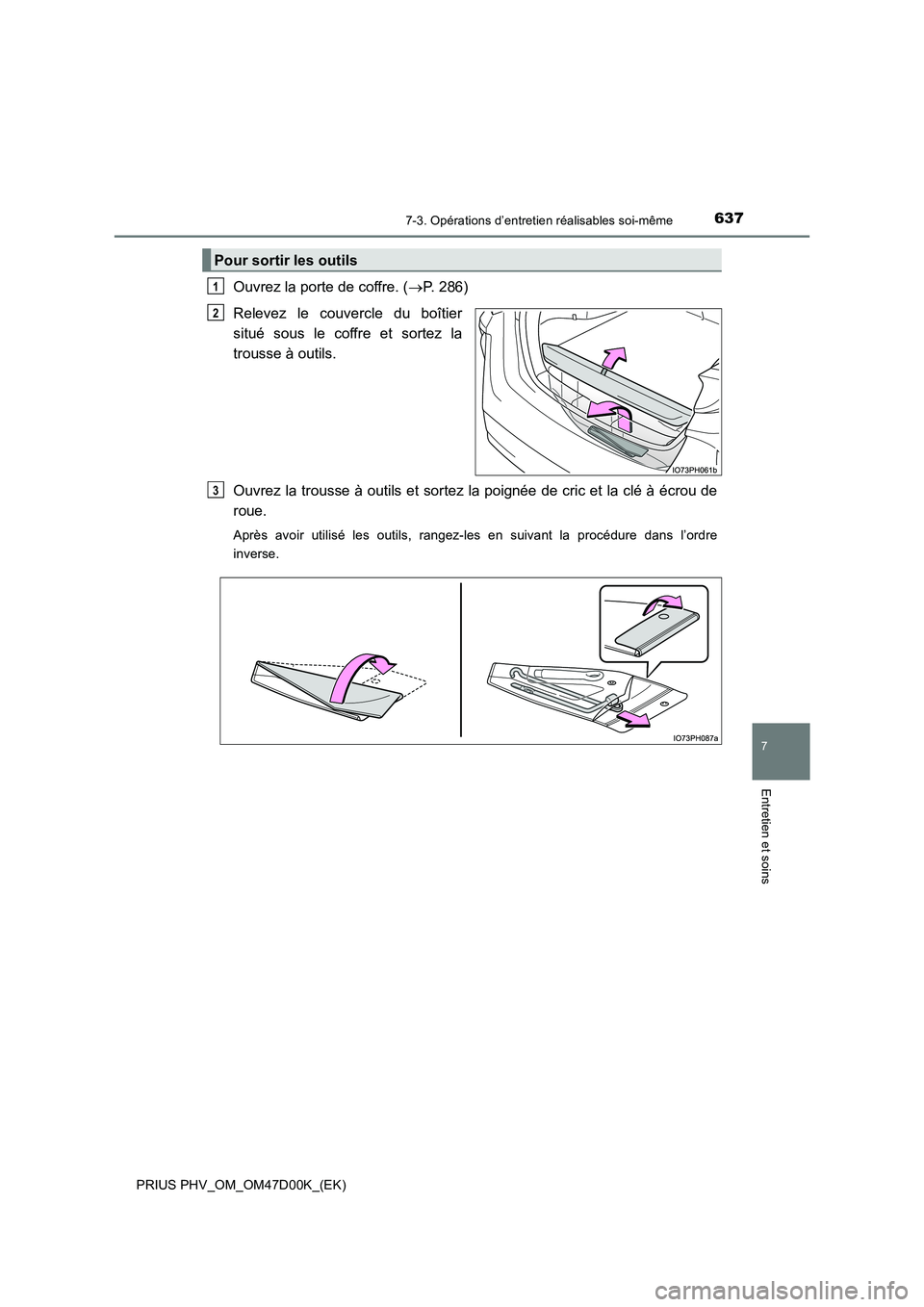

Page 637 of 780

6377-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
Ouvrez la porte de coffre. (P. 286)
Relevez le couvercle du boîtier
situé sous le coffre et sortez la
trousse à outils.
Ouvrez la trousse à outils et sortez la poignée de cric et la clé à écrou de
roue.
Après avoir utilisé les outils, rangez-les en suivant la procédure dans l’ordre
inverse.
Pour sortir les outils
1
2
3
Page 638 of 780

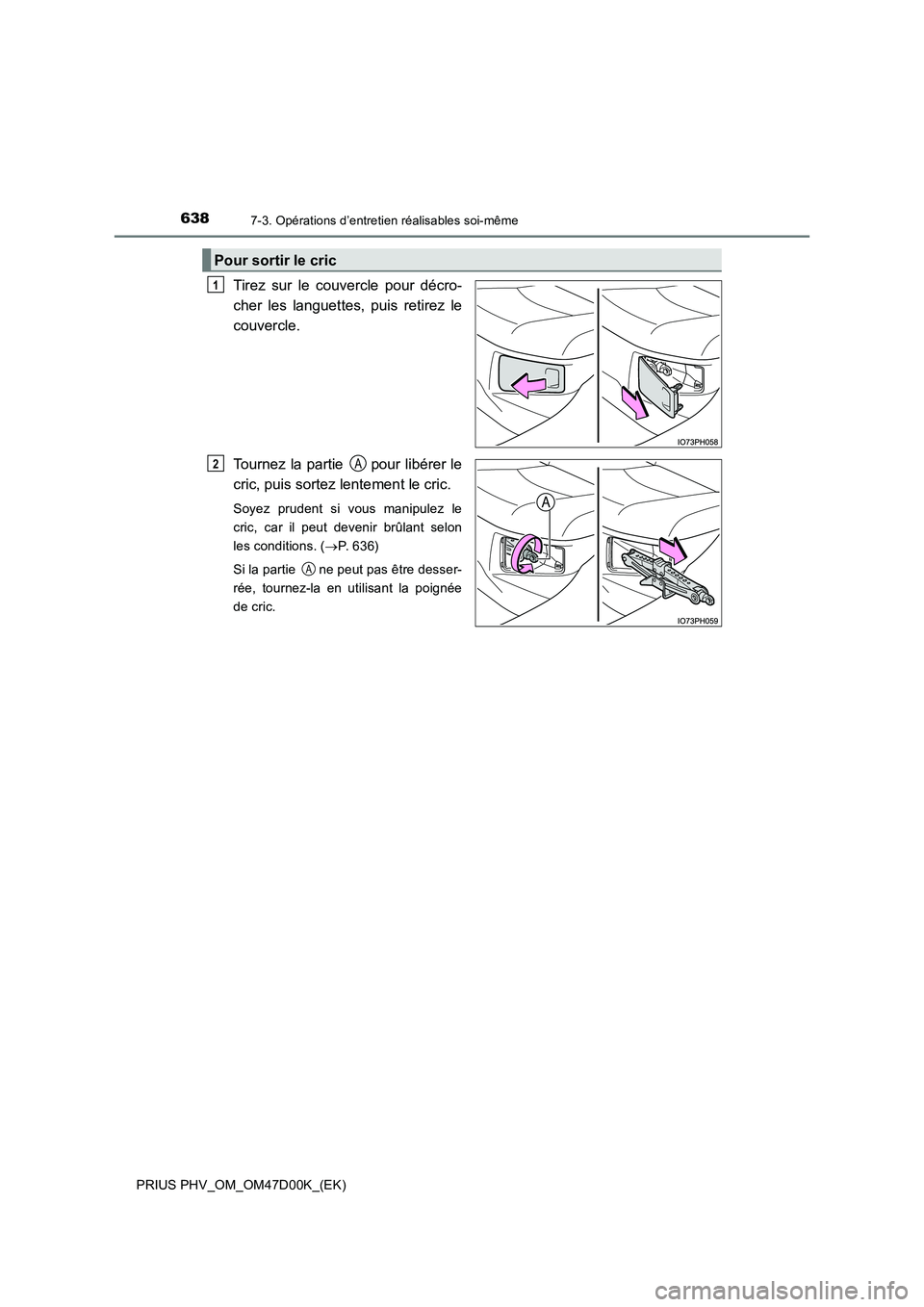

6387-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Tirez sur le couvercle pour décro-
cher les languettes, puis retirez le
couvercle.
Tournez la partie pour libérer le
cric, puis sortez lentement le cric.
Soyez prudent si vous manipulez le
cric, car il peut devenir brûlant selon
les conditions. (P. 6 3 6 )
Si la partie ne peut pas être desser-
rée, tournez-la en utilisant la poignée
de cric.
Pour sortir le cric
1
2A
A
Page 639 of 780

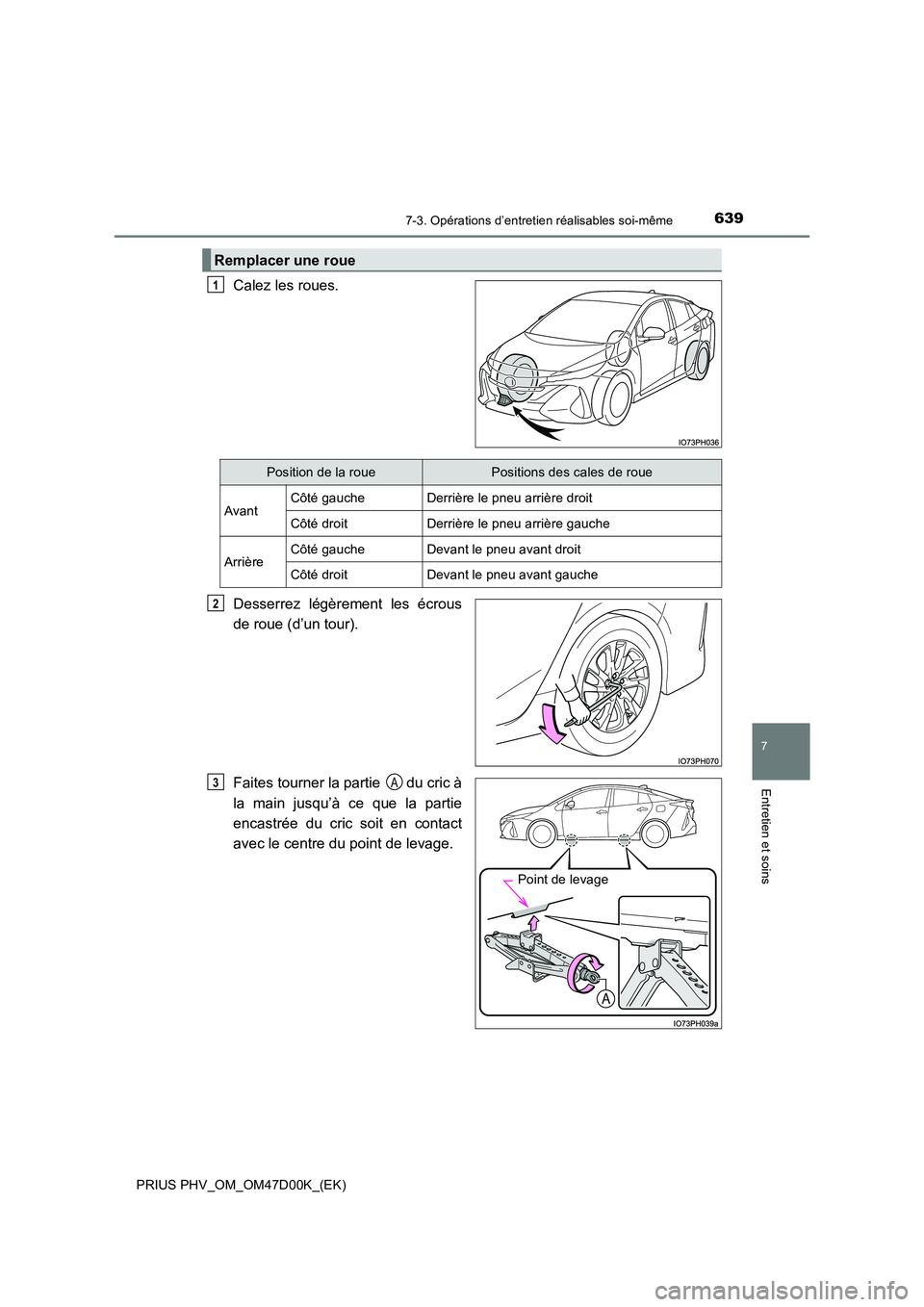

6397-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
Calez les roues.
Desserrez légèrement les écrous
de roue (d’un tour).
Faites tourner la partie du cric à
la main jusqu’à ce que la partie
encastrée du cric soit en contact
avec le centre du point de levage.
Remplacer une roue
1
Position de la rouePositions des cales de roue
AvantCôté gaucheDerrière le pneu arrière droit
Côté droitDerrière le pneu arrière gauche
ArrièreCôté gaucheDevant le pneu avant droit
Côté droitDevant le pneu avant gauche
2
Point de levage
3A

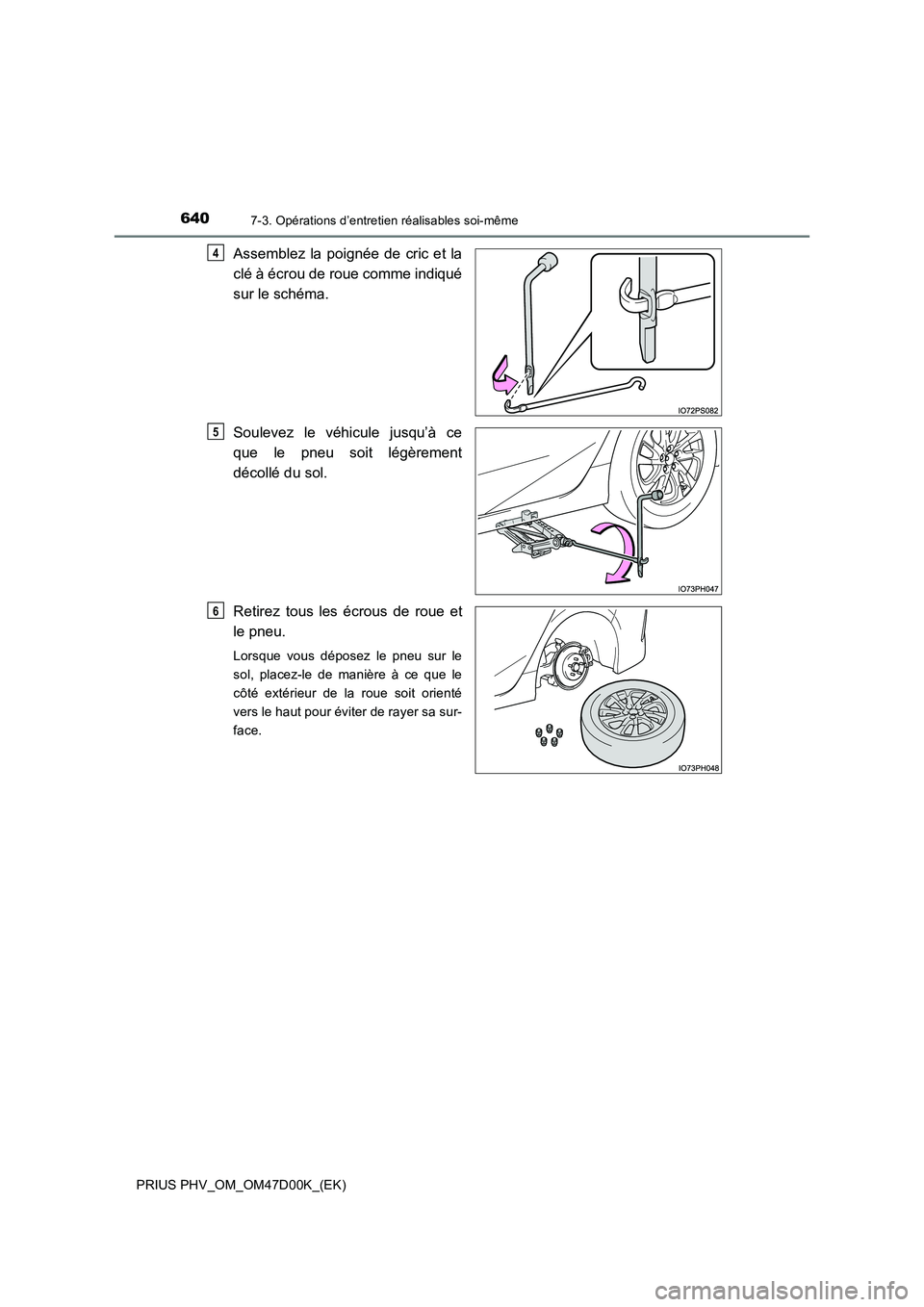

Page 640 of 780

6407-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Assemblez la poignée de cric et la
clé à écrou de roue comme indiqué
sur le schéma.
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
Retirez tous les écrous de roue et
le pneu.
Lorsque vous déposez le pneu sur le
sol, placez-le de manière à ce que le
côté extérieur de la roue soit orienté
vers le haut pour éviter de rayer sa sur-
face.
4
5
6
