Page 641 of 780

6417-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

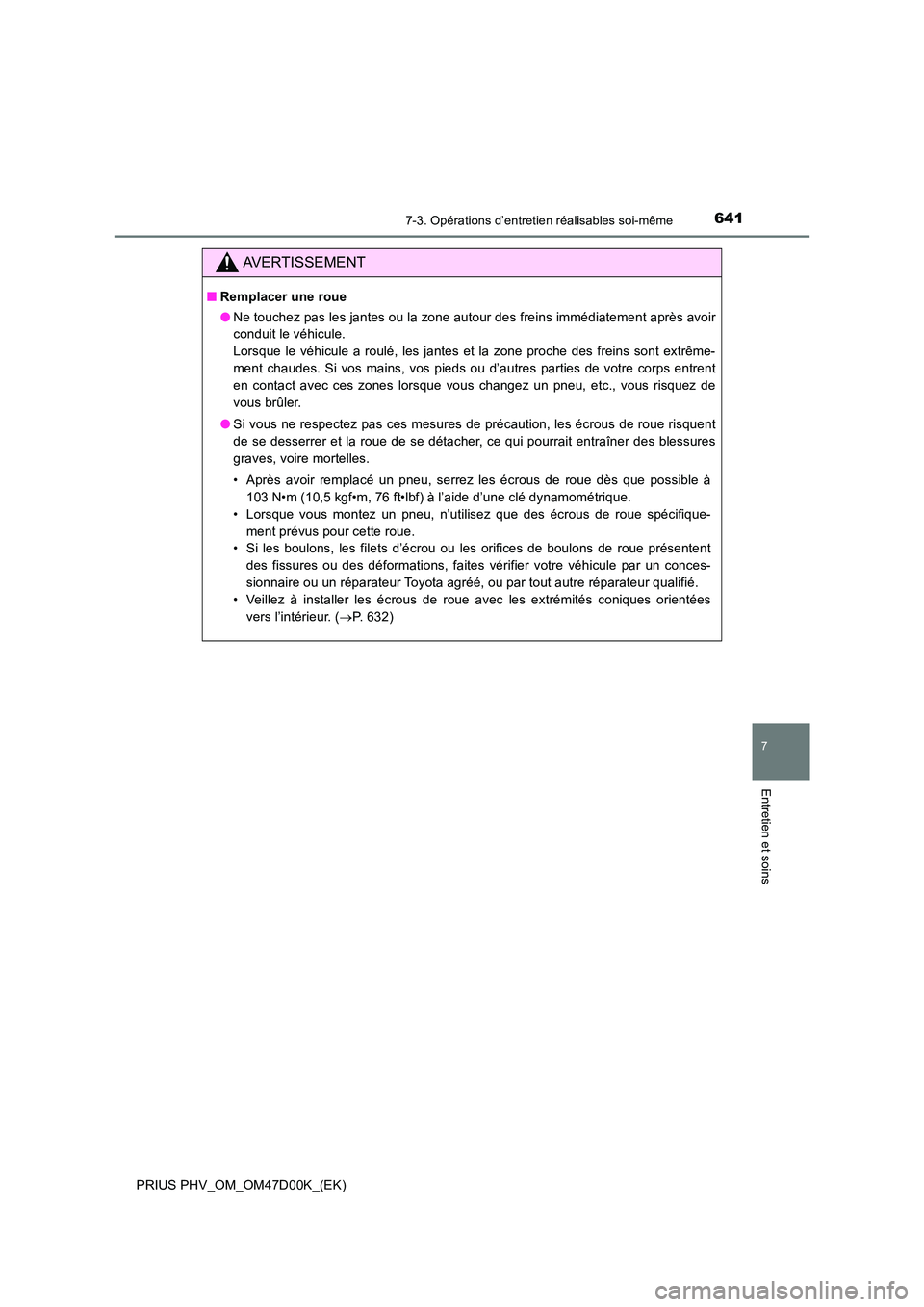

AVERTISSEMENT
■Remplacer une roue
● Ne touchez pas les jantes ou la zone autour des freins immédiatement après avoir
conduit le véhicule.
Lorsque le véhicule a roulé, les jantes et la zone proche des freins sont extrême-
ment chaudes. Si vos mains, vos pieds ou d’autres parties de votre corps entrent
en contact avec ces zones lorsque vous changez un pneu, etc., vous risquez de
vous brûler.
● Si vous ne respectez pas ces mesures de précaution, les écrous de roue risquent
de se desserrer et la roue de se détacher, ce qui pourrait entraîner des blessures
graves, voire mortelles.
• Après avoir remplacé un pneu, serrez les écrous de roue dès que possible à
103 N•m (10,5 kgf•m, 76 ft•lbf) à l’aide d’une clé dynamométrique.
• Lorsque vous montez un pneu, n’utilisez que des écrous de roue spécifique-
ment prévus pour cette roue.
• Si les boulons, les filets d’écrou ou les orifices de boulons de roue présentent
des fissures ou des déformations, faites vérifier votre véhicule par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
• Veillez à installer les écrous de roue avec les extrémités coniques orientées
vers l’intérieur. ( P. 632)
Page 642 of 780

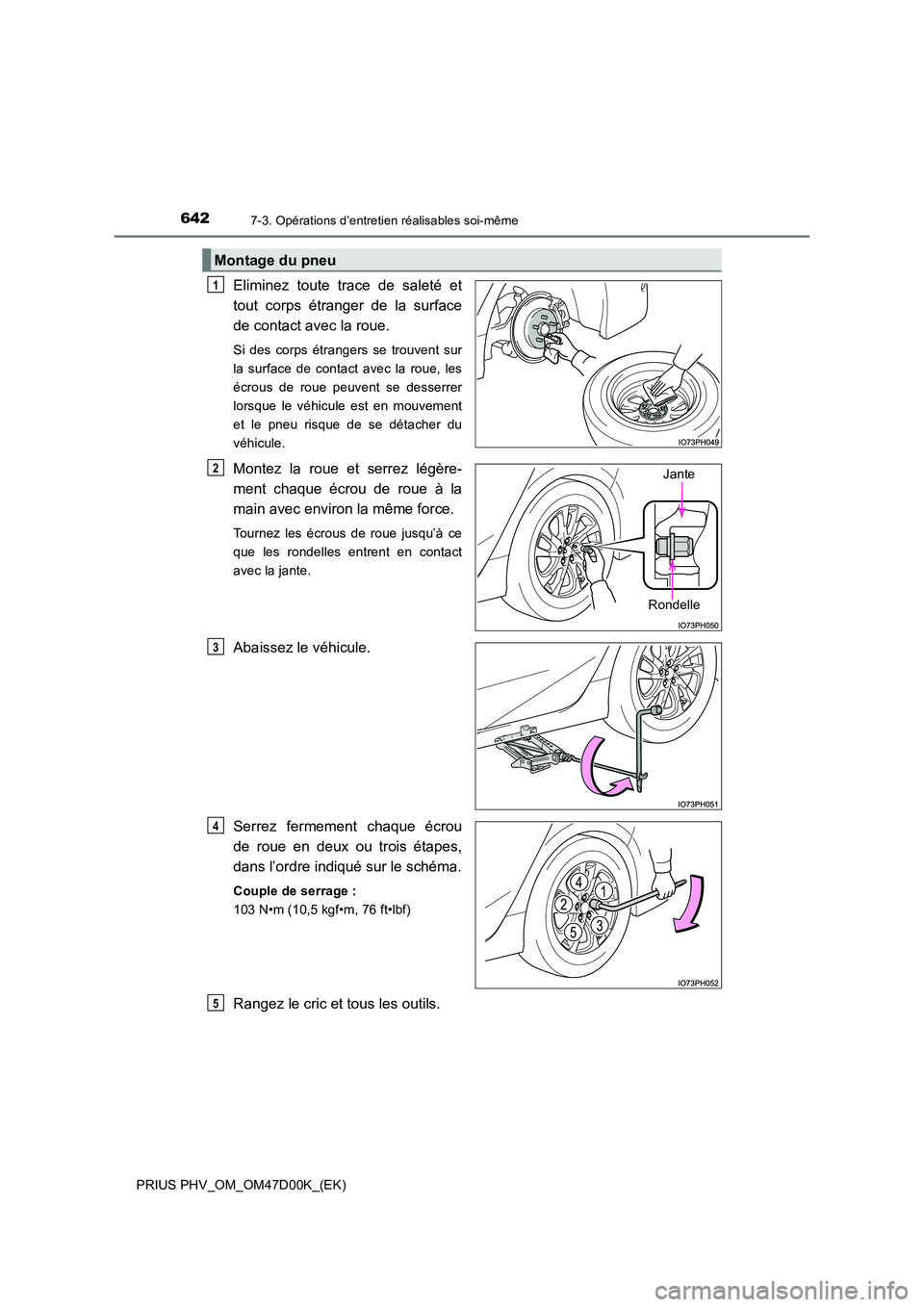

6427-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Eliminez toute trace de saleté et
tout corps étranger de la surface
de contact avec la roue.
Si des corps étrangers se trouvent sur
la surface de contact avec la roue, les
écrous de roue peuvent se desserrer
lorsque le véhicule est en mouvement
et le pneu risque de se détacher du
véhicule.
Montez la roue et serrez légère-
ment chaque écrou de roue à la
main avec environ la même force.
Tournez les écrous de roue jusqu’à ce
que les rondelles entrent en contact
avec la jante.
Abaissez le véhicule.
Serrez fermement chaque écrou
de roue en deux ou trois étapes,
dans l’ordre indiqué sur le schéma.
Couple de serrage :
103 N•m (10,5 kgf•m, 76 ft•lbf)
Rangez le cric et tous les outils.
Montage du pneu
1
Rondelle
Jante2
3
4
5
Page 643 of 780

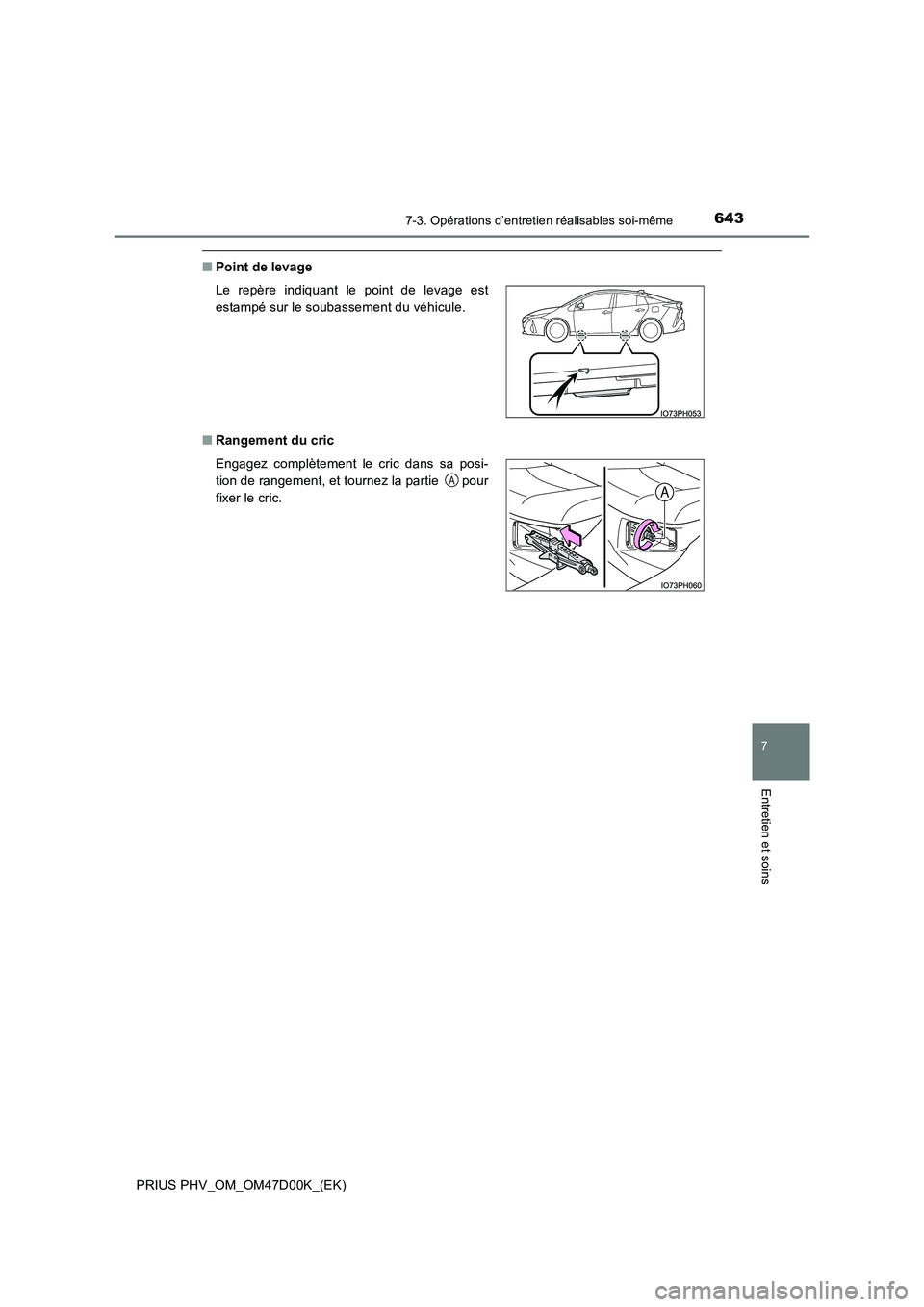

6437-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
■Point de levage
■Rangement du cric Le repère indiquant le point de levage est
estampé sur le soubassement du véhicule.
Engagez complètement le cric dans sa posi-
tion de rangement, et tournez la partie pour
fixer le cric.
A
Page 644 of 780

6447-3. Opérations d’entretien réalisables soi-même

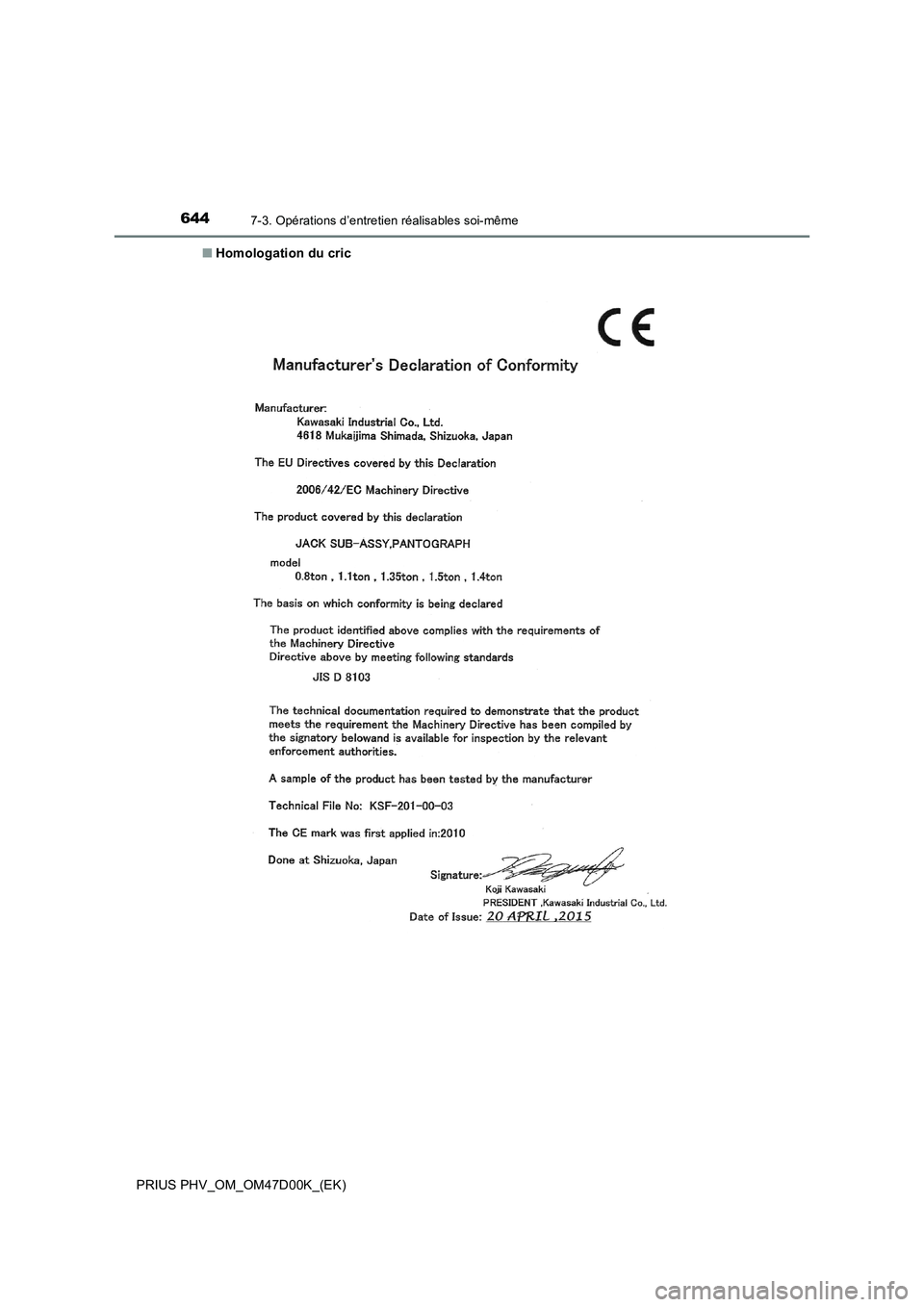

PRIUS PHV_OM_OM47D00K_(EK)■Homologation du cric
Page 645 of 780

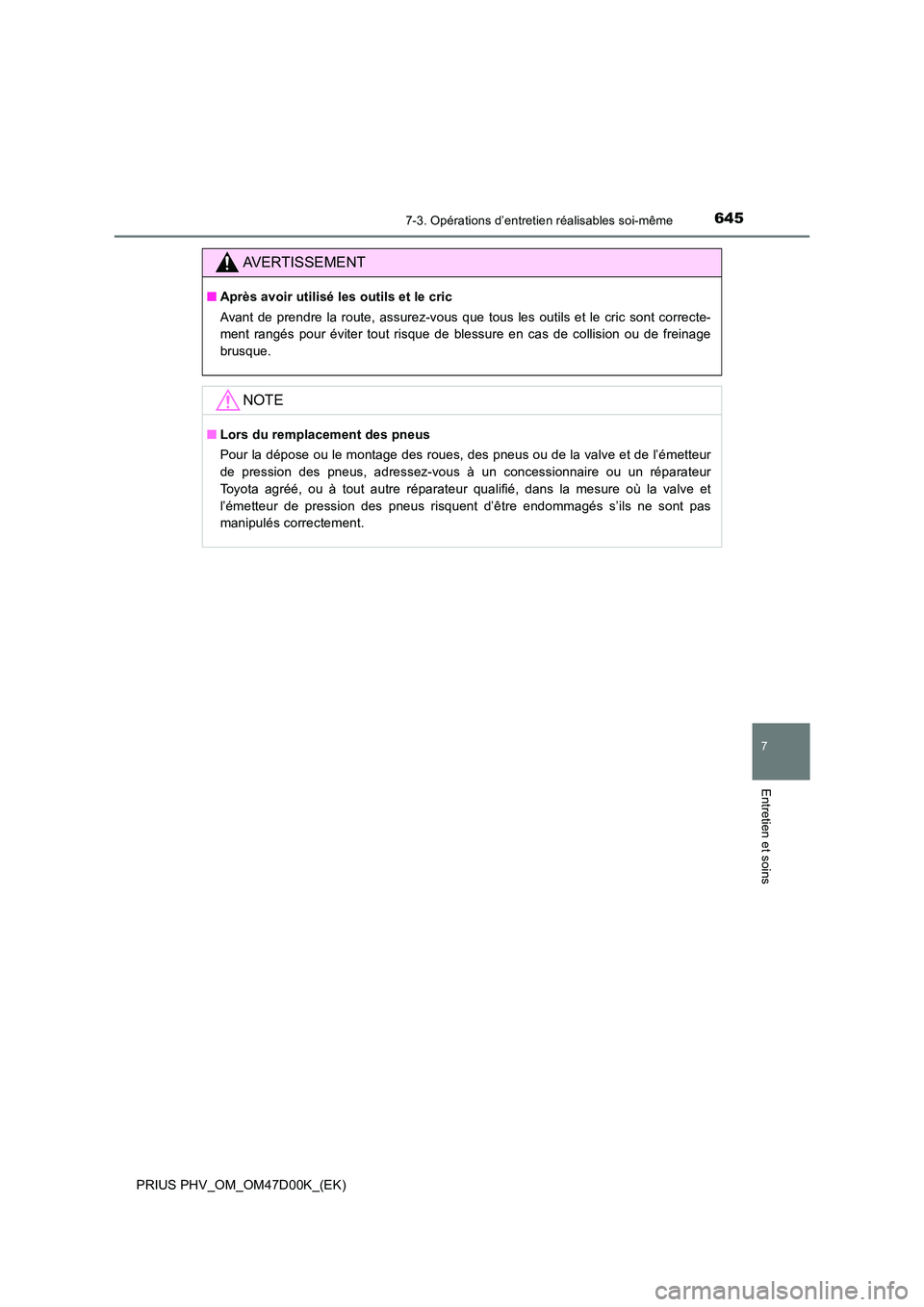

6457-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Après avoir utilisé les outils et le cric
Avant de prendre la route, assurez-vous que tous les outils et le cric sont correcte-
ment rangés pour éviter tout risque de blessure en cas de collision ou de freinage
brusque.
NOTE
■ Lors du remplacement des pneus
Pour la dépose ou le montage des roues, des pneus ou de la valve et de l’émetteur
de pression des pneus, adressez-vous à un concessionnaire ou un réparateur
Toyota agréé, ou à tout autre réparateur qualifié, dans la mesure où la valve et
l’émetteur de pression des pneus risquent d’être endommagés s’ils ne sont pas
manipulés correctement.
Page 646 of 780

6467-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

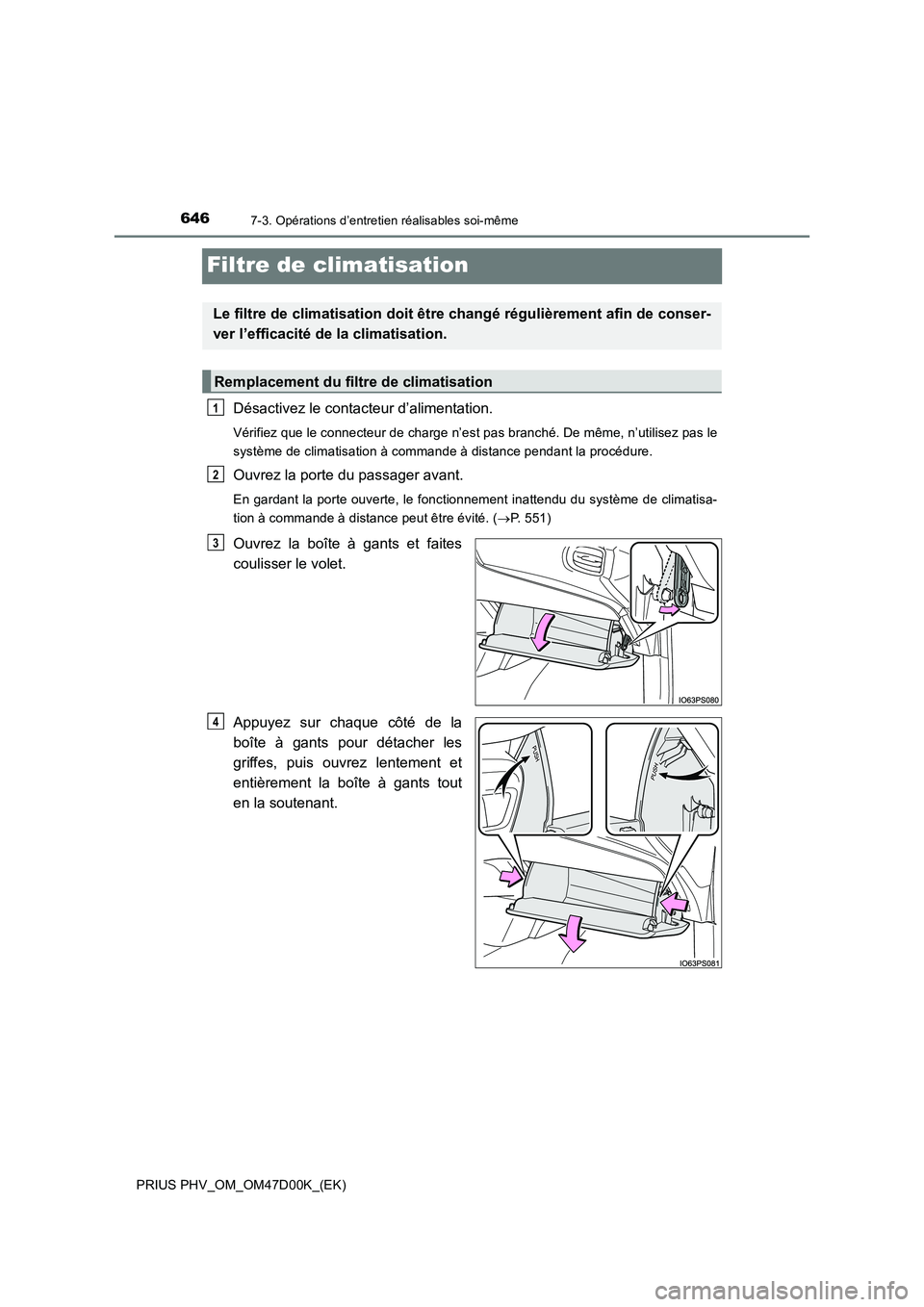

Filtre de climatisation
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De même, n’utilisez pas le
système de climatisation à commande à distance pendant la procédure.
Ouvrez la porte du passager avant.
En gardant la porte ouverte, le fonctionnement inattendu du système de climatisa-
tion à commande à distance peut être évité. (P. 551)
Ouvrez la boîte à gants et faites
coulisser le volet.
Appuyez sur chaque côté de la
boîte à gants pour détacher les
griffes, puis ouvrez lentement et
entièrement la boîte à gants tout
en la soutenant.
Le filtre de climatisation doit être changé régulièrement afin de conser-
ver l’efficacité de la climatisation.
Remplacement du filtre de climatisation
1
2
3
4
Page 647 of 780

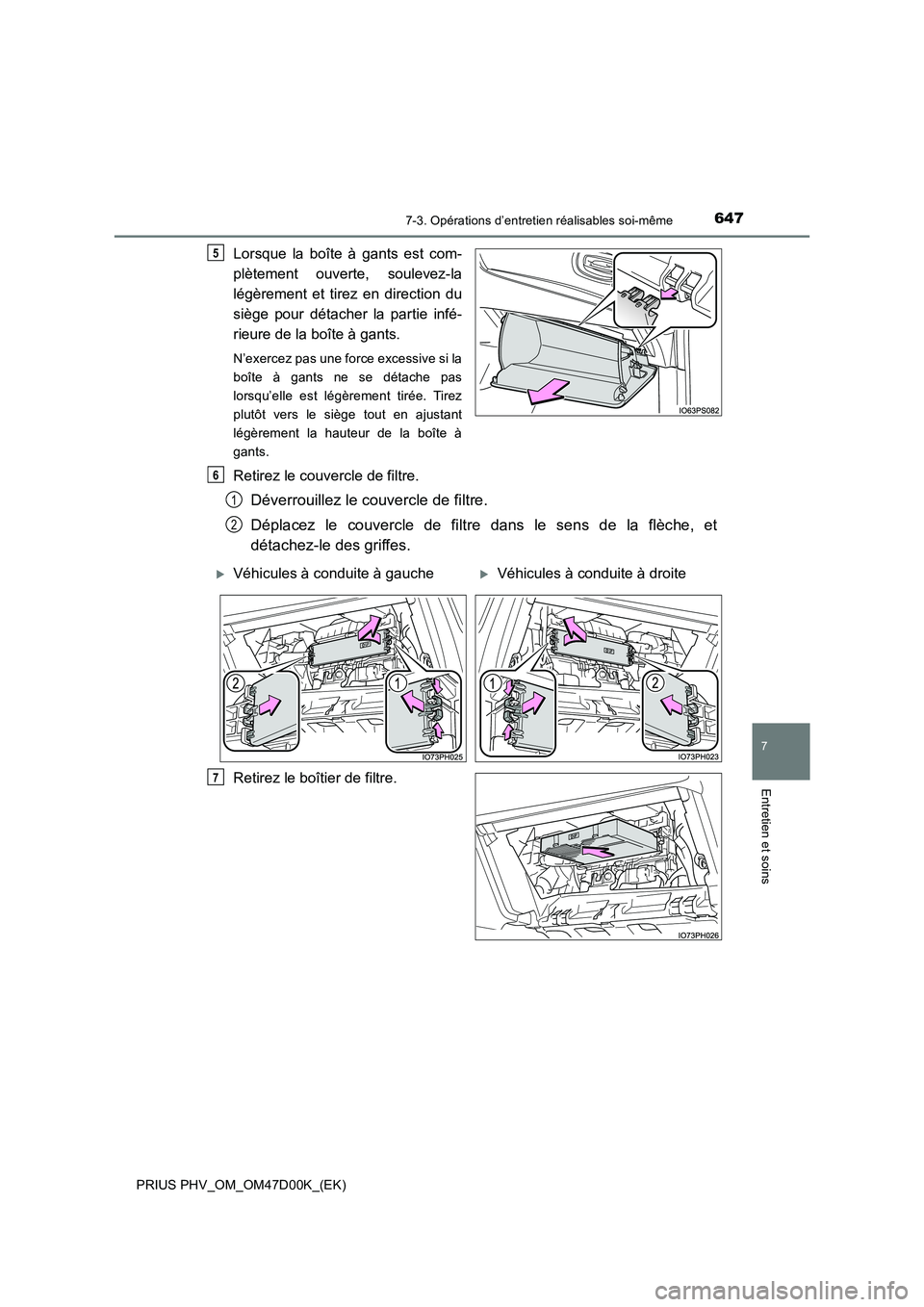

6477-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
Lorsque la boîte à gants est com-
plètement ouverte, soulevez-la
légèrement et tirez en direction du
siège pour détacher la partie infé-
rieure de la boîte à gants.
N’exercez pas une force excessive si la
boîte à gants ne se détache pas
lorsqu’elle est légèrement tirée. Tirez
plutôt vers le siège tout en ajustant
légèrement la hauteur de la boîte à
gants.
Retirez le couvercle de filtre.
Déverrouillez le couvercle de filtre.
Déplacez le couvercle de filtre dans le sens de la flèche, et
détachez-le des griffes.
Retirez le boîtier de filtre.
5
6
1
2
Véhicules à conduite à gaucheVéhicules à conduite à droite
7
Page 648 of 780

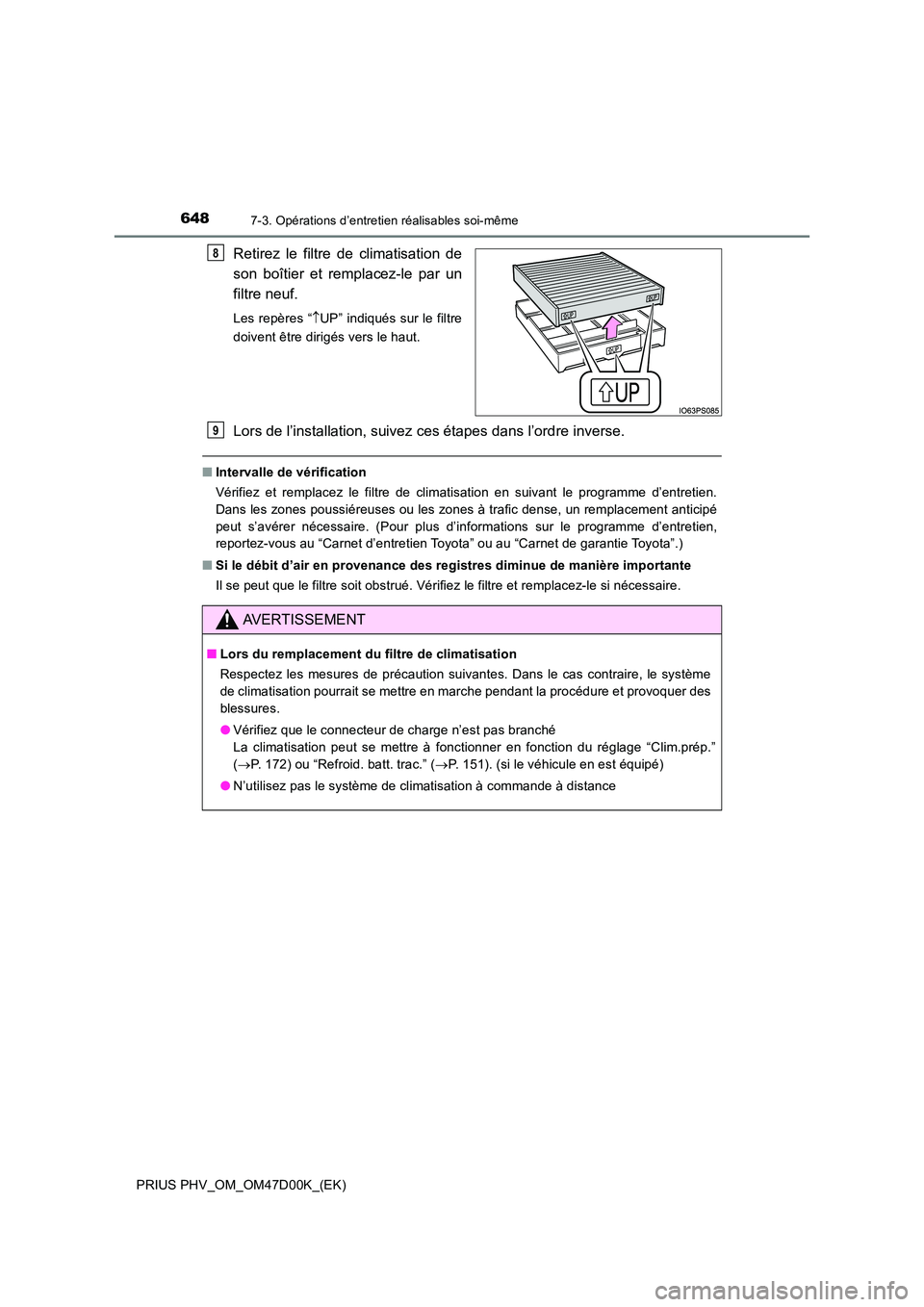

6487-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Retirez le filtre de climatisation de
son boîtier et remplacez-le par un
filtre neuf.
Les repères “ UP” indiqués sur le filtre
doivent être dirigés vers le haut.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
■ Intervalle de vérification
Vérifiez et remplacez le filtre de climatisation en suivant le programme d’entretien.
Dans les zones poussiéreuses ou les zones à trafic dense, un remplacement anticipé
peut s’avérer nécessaire. (Pour plus d’informations sur le programme d’entretien,
reportez-vous au “Carnet d’entretien Toyota” ou au “Carnet de garantie Toyota”.)
■ Si le débit d’air en provenance des registres diminue de manière importante
Il se peut que le filtre soit obstrué. Vérifiez le filtre et remplacez-le si nécessaire.
8
AVERTISSEMENT
■ Lors du remplacement du filtre de climatisation
Respectez les mesures de précaution suivantes. Dans le cas contraire, le système
de climatisation pourrait se mettre en marche pendant la procédure et provoquer des
blessures.
● Vérifiez que le connecteur de charge n’est pas branché
La climatisation peut se mettre à fonctionner en fonction du réglage “Clim.prép.”
( P. 172) ou “Refroid. batt. trac.” (P. 151). (si le véhicule en est équipé)
● N’utilisez pas le système de climatisation à commande à distance
9
Page 649 of 780

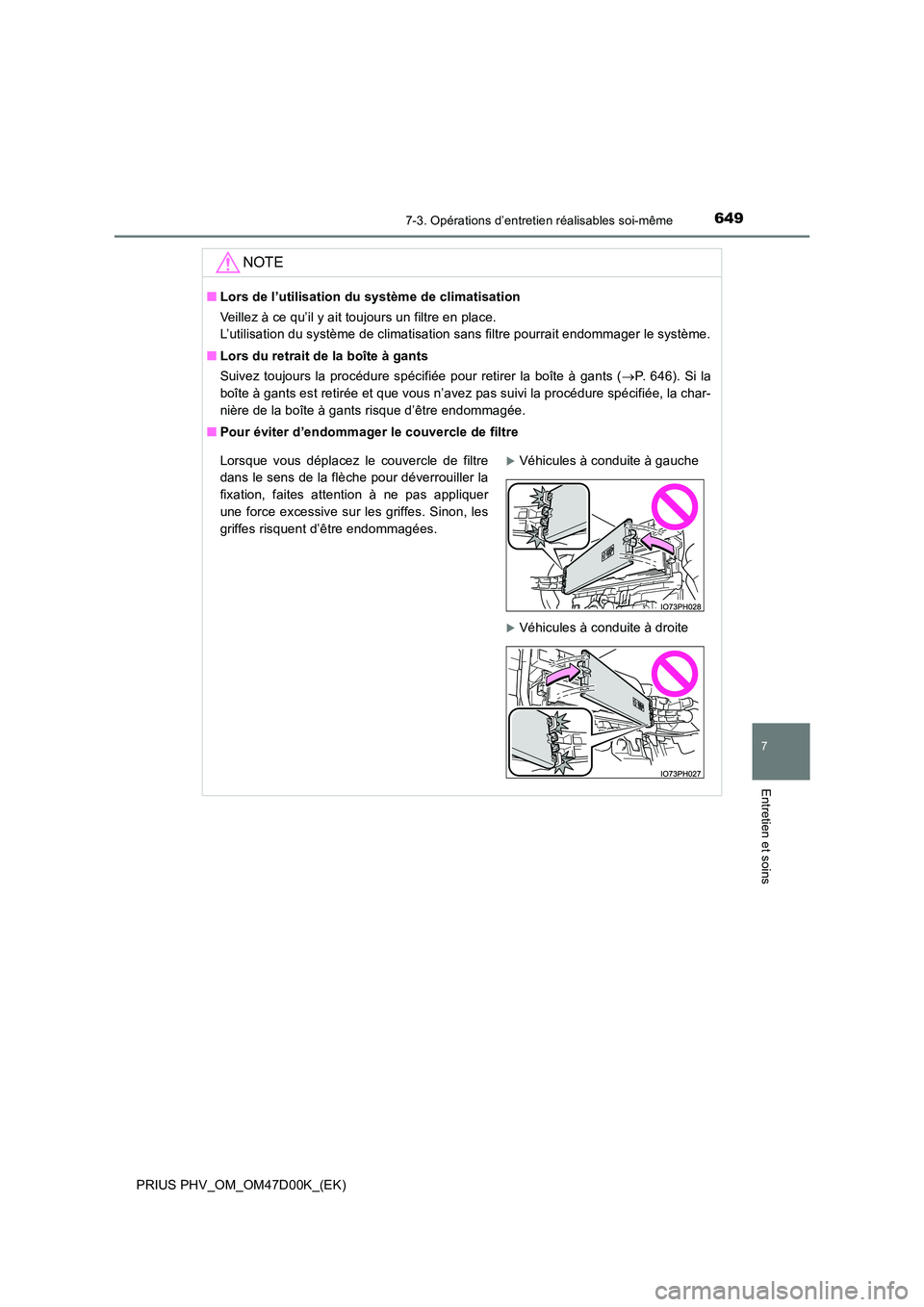

6497-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins
NOTE
■Lors de l’utilisation du système de climatisation
Veillez à ce qu’il y ait toujours un filtre en place.
L’utilisation du système de climatisation sans filtre pourrait endommager le système.
■ Lors du retrait de la boîte à gants
Suivez toujours la procédure spécifiée pour retirer la boîte à gants ( P. 646). Si la
boîte à gants est retirée et que vous n’avez pas suivi la procédure spécifiée, la char-
nière de la boîte à gants risque d’être endommagée.
■ Pour éviter d’endommager le couvercle de filtre
Lorsque vous déplacez le couvercle de filtre
dans le sens de la flèche pour déverrouiller la
fixation, faites attention à ne pas appliquer
une force excessive sur les griffes. Sinon, les
griffes risquent d’être endommagées.
Véhicules à conduite à gauche
Véhicules à conduite à droite
Page 650 of 780

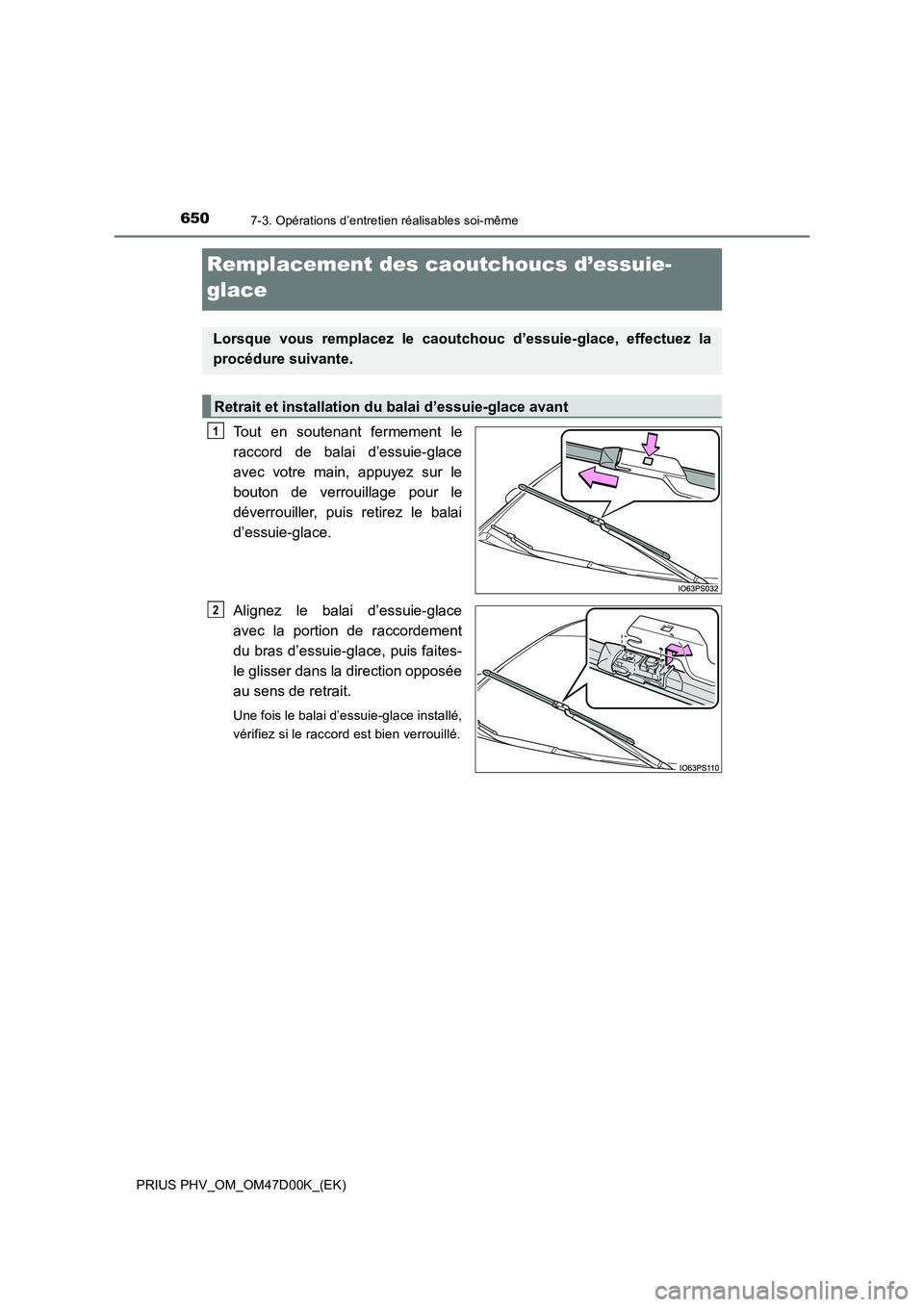

6507-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
Remplacement des caoutchoucs d’essuie-
glace
Tout en soutenant fermement le
raccord de balai d’essuie-glace
avec votre main, appuyez sur le
bouton de verrouillage pour le
déverrouiller, puis retirez le balai
d’essuie-glace.
Alignez le balai d’essuie-glace
avec la portion de raccordement
du bras d’essuie-glace, puis faites-
le glisser dans la direction opposée
au sens de retrait.
Une fois le balai d’essuie-glace installé,
vérifiez si le raccord est bien verrouillé.
Lorsque vous remplacez le caoutchouc d’essuie-glace, effectuez la
procédure suivante.
Retrait et installation du balai d’essuie-glace avant
1
2
