7118-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

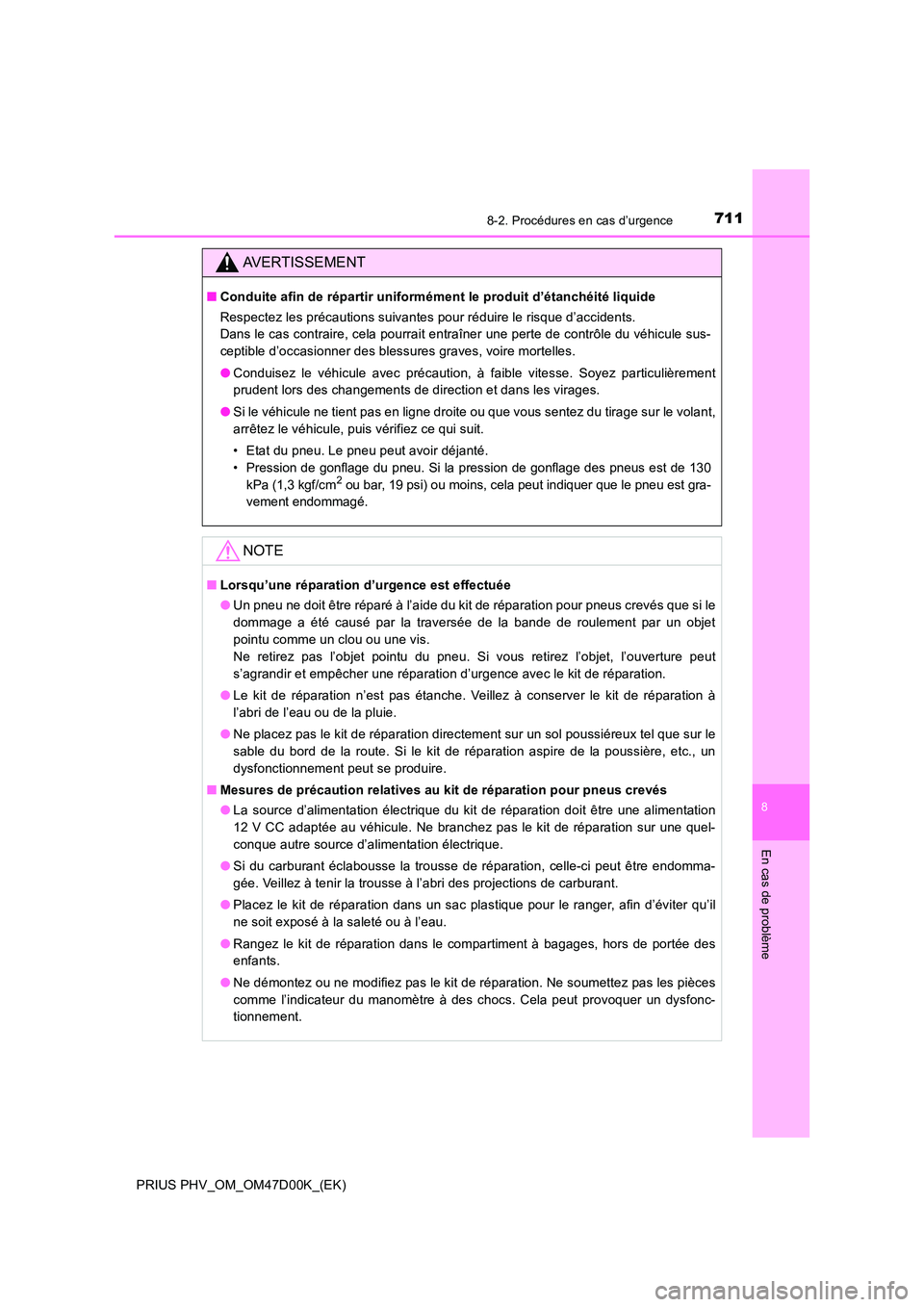

AVERTISSEMENT
■Conduite afin de répartir uniformément le produit d’étanchéité liquide
Respectez les précautions suivantes pour réduire le risque d’accidents.
Dans le cas contraire, cela pourrait entraîner une perte de contrôle du véhicule sus-
ceptible d’occasionner des blessures graves, voire mortelles.
● Conduisez le véhicule avec précaution, à faible vitesse. Soyez particulièrement
prudent lors des changements de direction et dans les virages.
● Si le véhicule ne tient pas en ligne droite ou que vous sentez du tirage sur le volant,
arrêtez le véhicule, puis vérifiez ce qui suit.
• Etat du pneu. Le pneu peut avoir déjanté.
• Pression de gonflage du pneu. Si la pression de gonflage des pneus est de 130
kPa (1,3 kgf/cm2 ou bar, 19 psi) ou moins, cela peut indiquer que le pneu est gra-
vement endommagé.
NOTE
■ Lorsqu’une réparation d’urgence est effectuée
● Un pneu ne doit être réparé à l’aide du kit de réparation pour pneus crevés que si le
dommage a été causé par la traversée de la bande de roulement par un objet
pointu comme un clou ou une vis.
Ne retirez pas l’objet pointu du pneu. Si vous retirez l’objet, l’ouverture peut
s’agrandir et empêcher une réparation d’urgence avec le kit de réparation.
● Le kit de réparation n’est pas étanche. Veillez à conserver le kit de réparation à
l’abri de l’eau ou de la pluie.
● Ne placez pas le kit de réparation directement sur un sol poussiéreux tel que sur le
sable du bord de la route. Si le kit de réparation aspire de la poussière, etc., un
dysfonctionnement peut se produire.
■ Mesures de précaution relatives au kit de réparation pour pneus crevés
● La source d’alimentation électrique du kit de réparation doit être une alimentation
12 V CC adaptée au véhicule. Ne branchez pas le kit de réparation sur une quel-
conque autre source d’alimentation électrique.
● Si du carburant éclabousse la trousse de réparation, celle-ci peut être endomma-
gée. Veillez à tenir la trousse à l’abri des projections de carburant.
● Placez le kit de réparation dans un sac plastique pour le ranger, afin d’éviter qu’il
ne soit exposé à la saleté ou à l’eau.
● Rangez le kit de réparation dans le compartiment à bagages, hors de portée des
enfants.
● Ne démontez ou ne modifiez pas le kit de réparation. Ne soumettez pas les pièces
comme l’indicateur du manomètre à des chocs. Cela peut provoquer un dysfonc-
tionnement.

7128-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

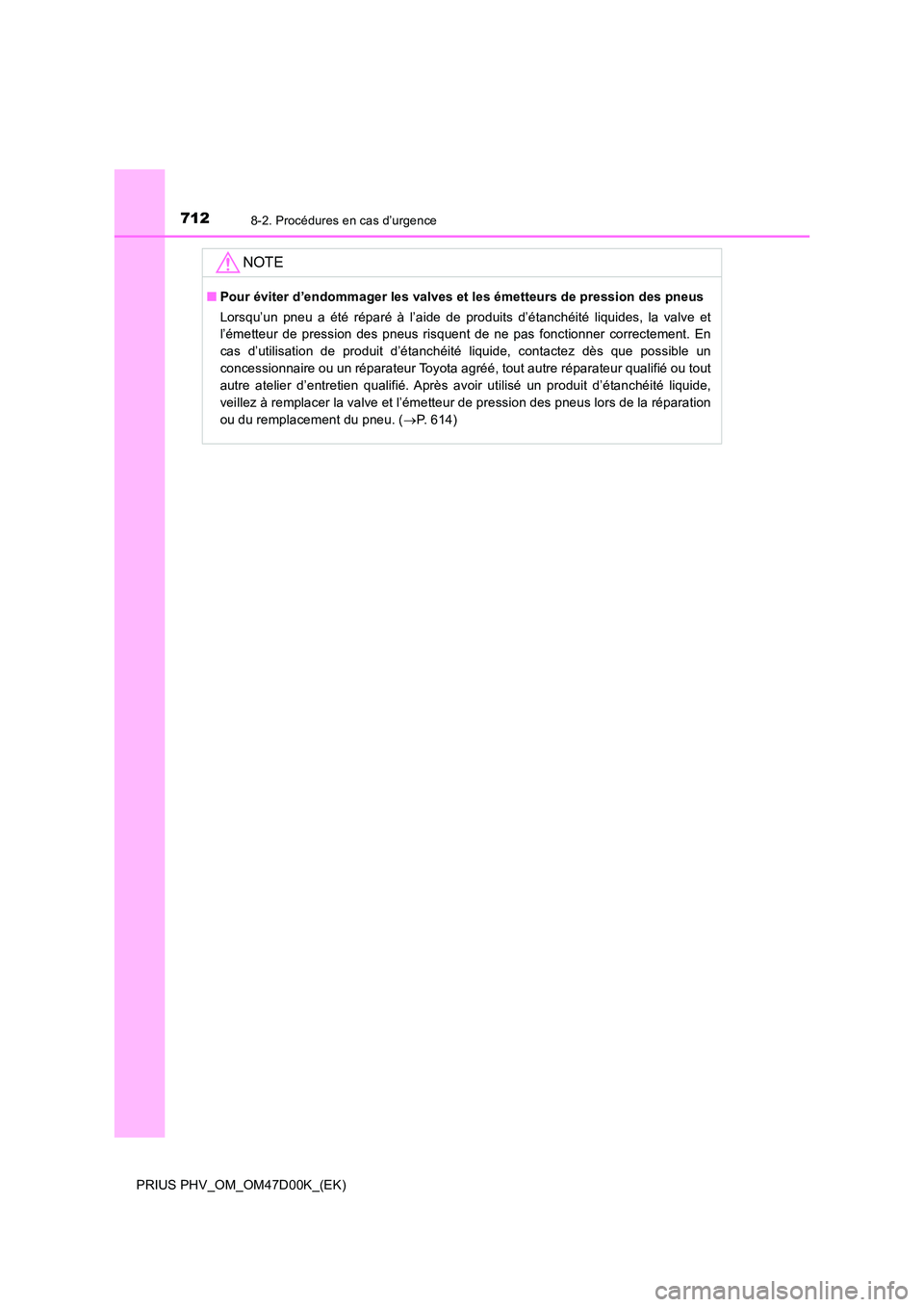

NOTE
■Pour éviter d’endommager les valves et les émetteurs de pression des pneus
Lorsqu’un pneu a été réparé à l’aide de produits d’étanchéité liquides, la valve et
l’émetteur de pression des pneus risquent de ne pas fonctionner correctement. En
cas d’utilisation de produit d’étanchéité liquide, contactez dès que possible un
concessionnaire ou un réparateur Toyota agréé, tout autre réparateur qualifié ou tout
autre atelier d’entretien qualifié. Après avoir utilisé un produit d’étanchéité liquide,
veillez à remplacer la valve et l’émetteur de pression des pneus lors de la réparation
ou du remplacement du pneu. ( P. 614)

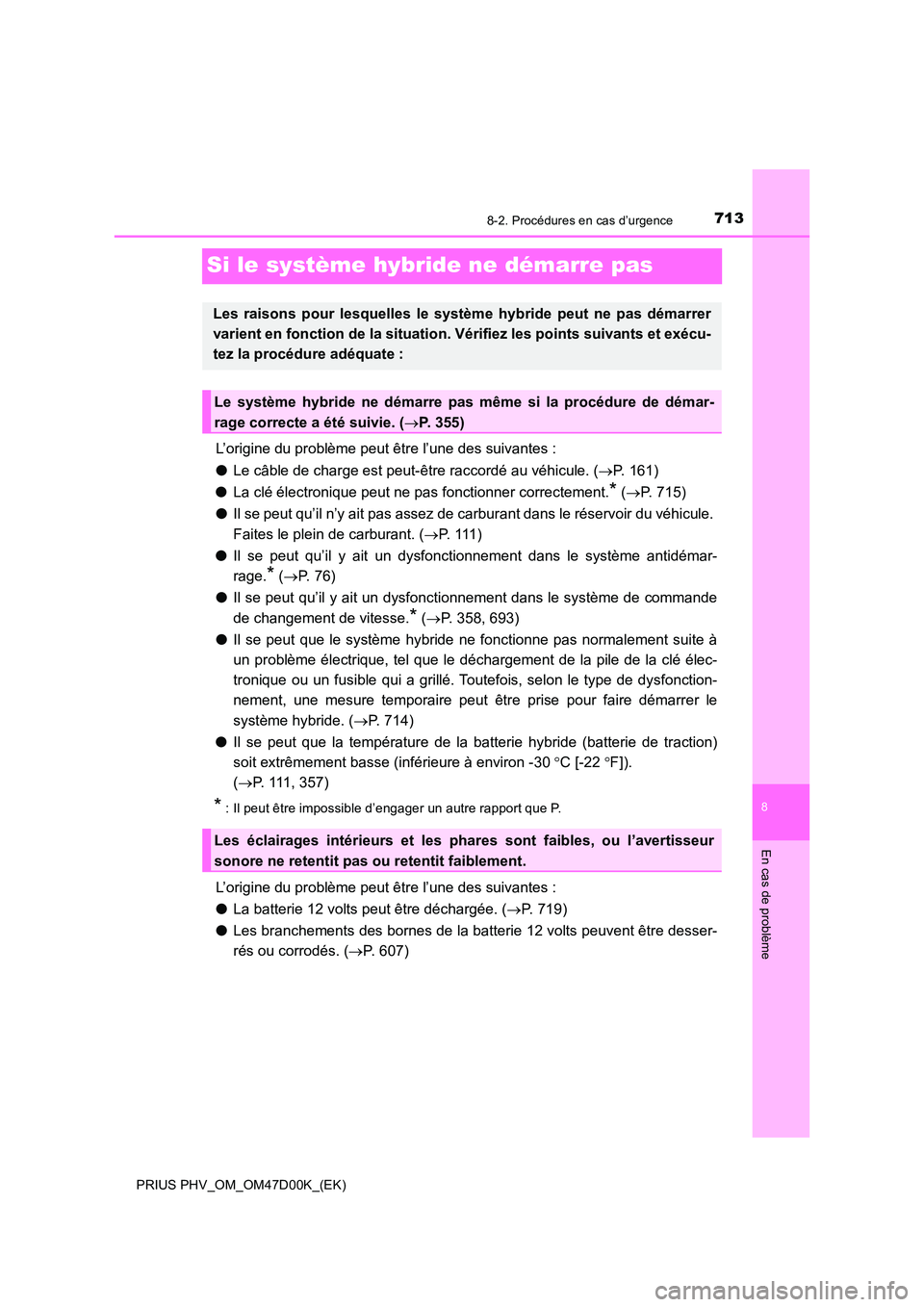

7138-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème
Si le système hybride ne démarre pas
L’origine du problème peut être l’une des suivantes :
● Le câble de charge est peut-être raccordé au véhicule. (P. 161)
● La clé électronique peut ne pas fonctionner correctement.* (P. 715)
● Il se peut qu’il n’y ait pas assez de carburant dans le réservoir du véhicule.
Faites le plein de carburant. ( P. 1 1 1 )
● Il se peut qu’il y ait un dysfonctionnement dans le système antidémar-
rage.* ( P. 76)
● Il se peut qu’il y ait un dysfonctionnement dans le système de commande
de changement de vitesse.* ( P. 358, 693)
● Il se peut que le système hybride ne fonctionne pas normalement suite à
un problème électrique, tel que le déchargement de la pile de la clé élec-
tronique ou un fusible qui a grillé. Toutefois, selon le type de dysfonction-
nement, une mesure temporaire peut être prise pour faire démarrer le
système hybride. ( P. 714)
● Il se peut que la température de la batterie hybride (batterie de traction)
soit extrêmement basse (inférieure à environ -30 C [-22 F]).
( P. 111, 357)
* : Il peut être impossible d’engager un autre rapport que P.
L’origine du problème peut être l’une des suivantes :
● La batterie 12 volts peut être déchargée. (P. 7 1 9 )
● Les branchements des bornes de la batterie 12 volts peuvent être desser-
rés ou corrodés. ( P. 607)
Les raisons pour lesquelles le système hybride peut ne pas démarrer
varient en fonction de la situation. Vérifiez les points suivants et exécu-
tez la procédure adéquate :
Le système hybride ne démarre pas même si la procédure de démar-
rage correcte a été suivie. ( P. 3 5 5 )
Les éclairages intérieurs et les phares sont faibles, ou l’avertisseur
sonore ne retentit pas ou retentit faiblement.

7148-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

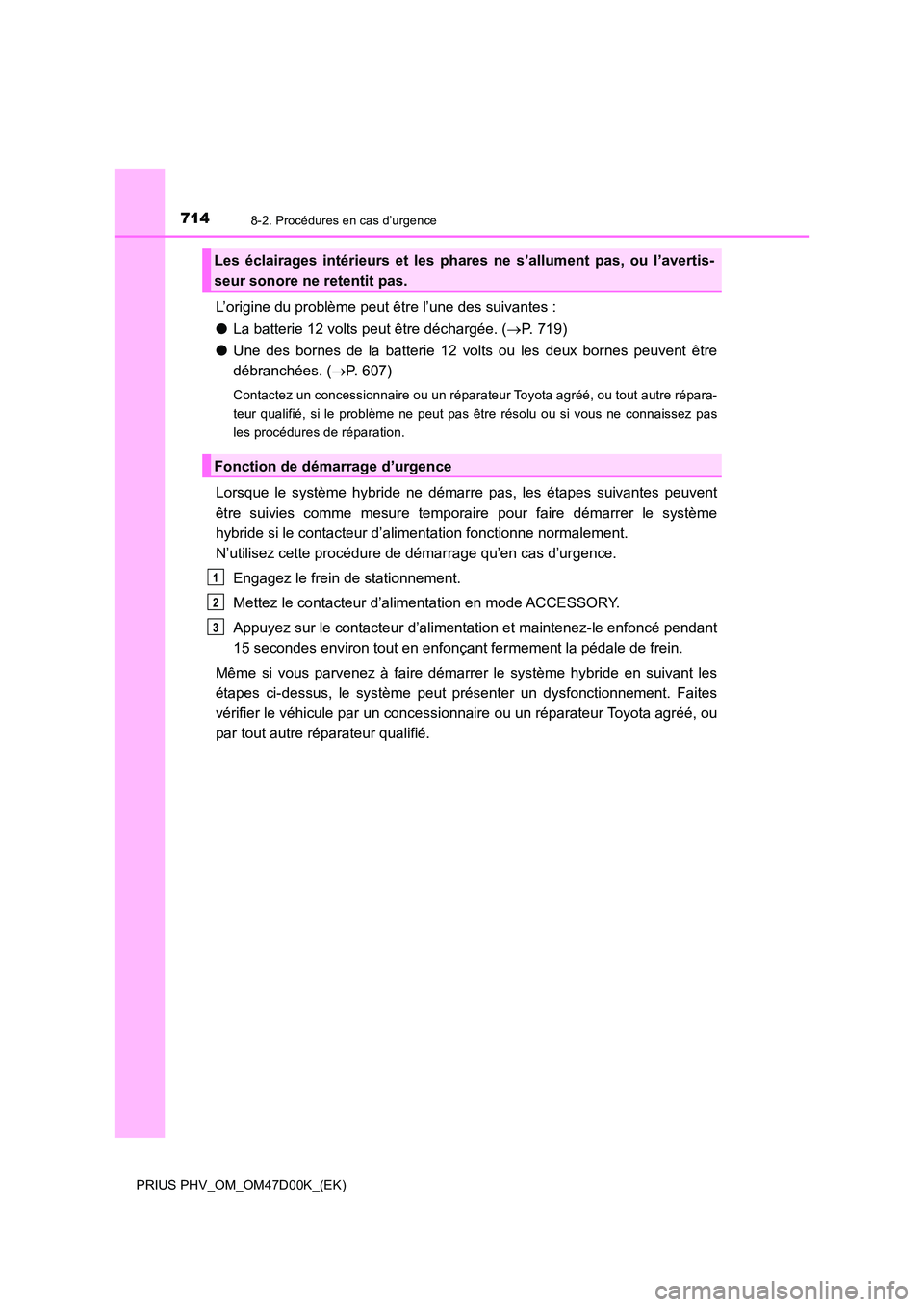

L’origine du problème peut être l’une des suivantes :
● La batterie 12 volts peut être déchargée. (P. 7 1 9 )
● Une des bornes de la batterie 12 volts ou les deux bornes peuvent être
débranchées. ( P. 607)
Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre répara-
teur qualifié, si le problème ne peut pas être résolu ou si vous ne connaissez pas
les procédures de réparation.
Lorsque le système hybride ne démarre pas, les étapes suivantes peuvent
être suivies comme mesure temporaire pour faire démarrer le système
hybride si le contacteur d’alimentation fonctionne normalement.
N’utilisez cette procédure de démarrage qu’en cas d’urgence.
Engagez le frein de stationnement.
Mettez le contacteur d’alimentation en mode ACCESSORY.
Appuyez sur le contacteur d’alimentation et maintenez-le enfoncé pendant
15 secondes environ tout en enfonçant fermement la pédale de frein.
Même si vous parvenez à faire démarrer le système hybride en suivant les
étapes ci-dessus, le système peut présenter un dysfonctionnement. Faites
vérifier le véhicule par un concessi onnaire ou un réparateur Toyota agréé, ou
par tout autre réparateur qualifié.
Les éclairages intérieurs et les ph ares ne s’allument pas, ou l’avertis-
seur sonore ne retentit pas.
Fonction de démarrage d’urgence
1
2
3

7158-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

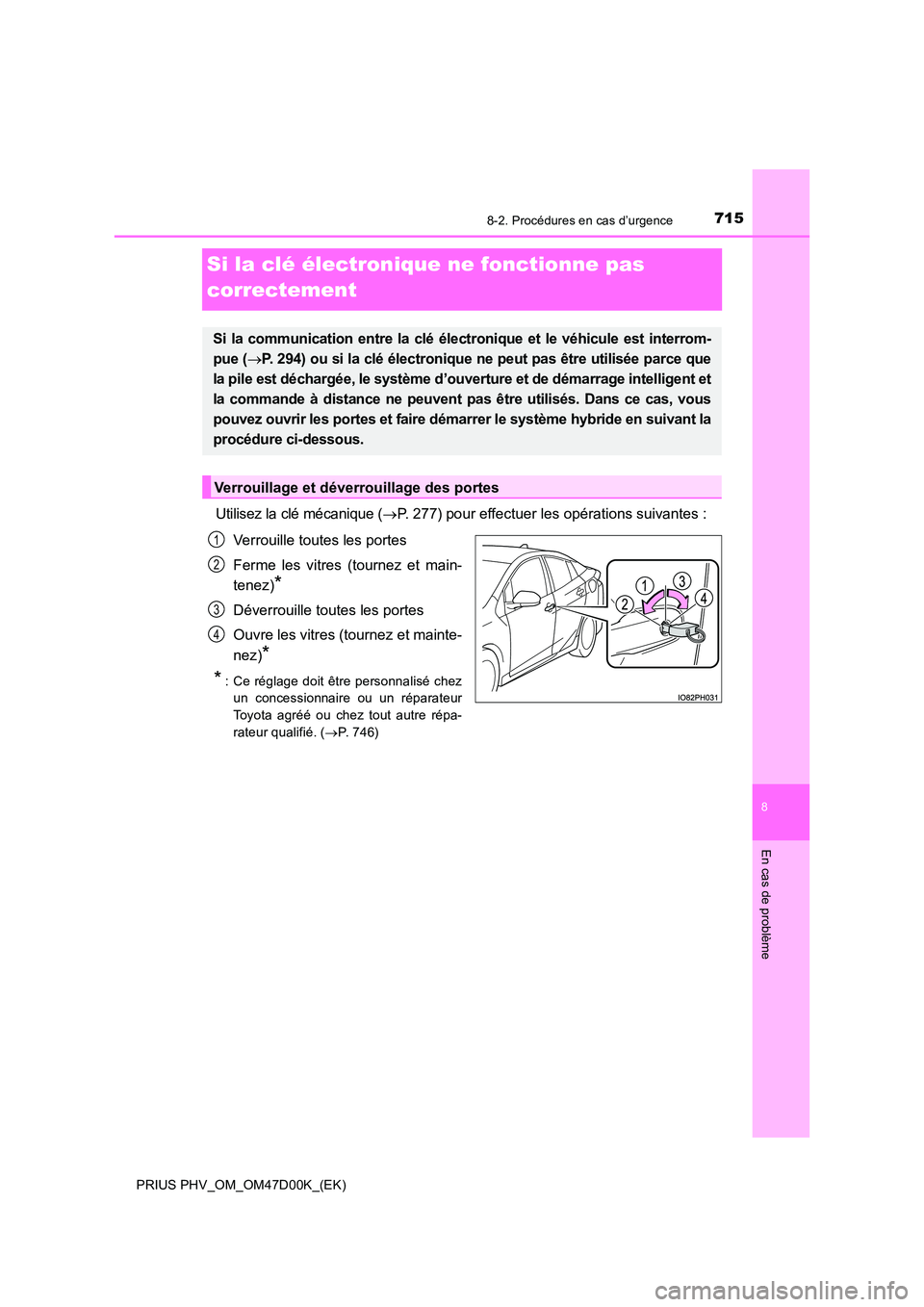

Si la clé électronique ne fonctionne pas
correctement
Utilisez la clé mécanique ( P. 277) pour effectuer les opérations suivantes :
Verrouille toutes les portes
Ferme les vitres (tournez et main-
tenez)*
Déverrouille toutes les portes
Ouvre les vitres (tournez et mainte-
nez)*
*: Ce réglage doit être personnalisé chez
un concessionnaire ou un réparateur
Toyota agréé ou chez tout autre répa-
rateur qualifié. ( P. 7 4 6 )
Si la communication entre la clé électronique et le véhicule est interrom-
pue ( P. 294) ou si la clé électronique ne peut pas être utilisée parce que
la pile est déchargée, le système d’ouverture et de démarrage intelligent et
la commande à distance ne peuvent pas être utilisés. Dans ce cas, vous
pouvez ouvrir les portes et faire démarrer le système hybride en suivant la
procédure ci-dessous.
Verrouillage et déve rrouillage des portes
1
2
3
4

7168-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

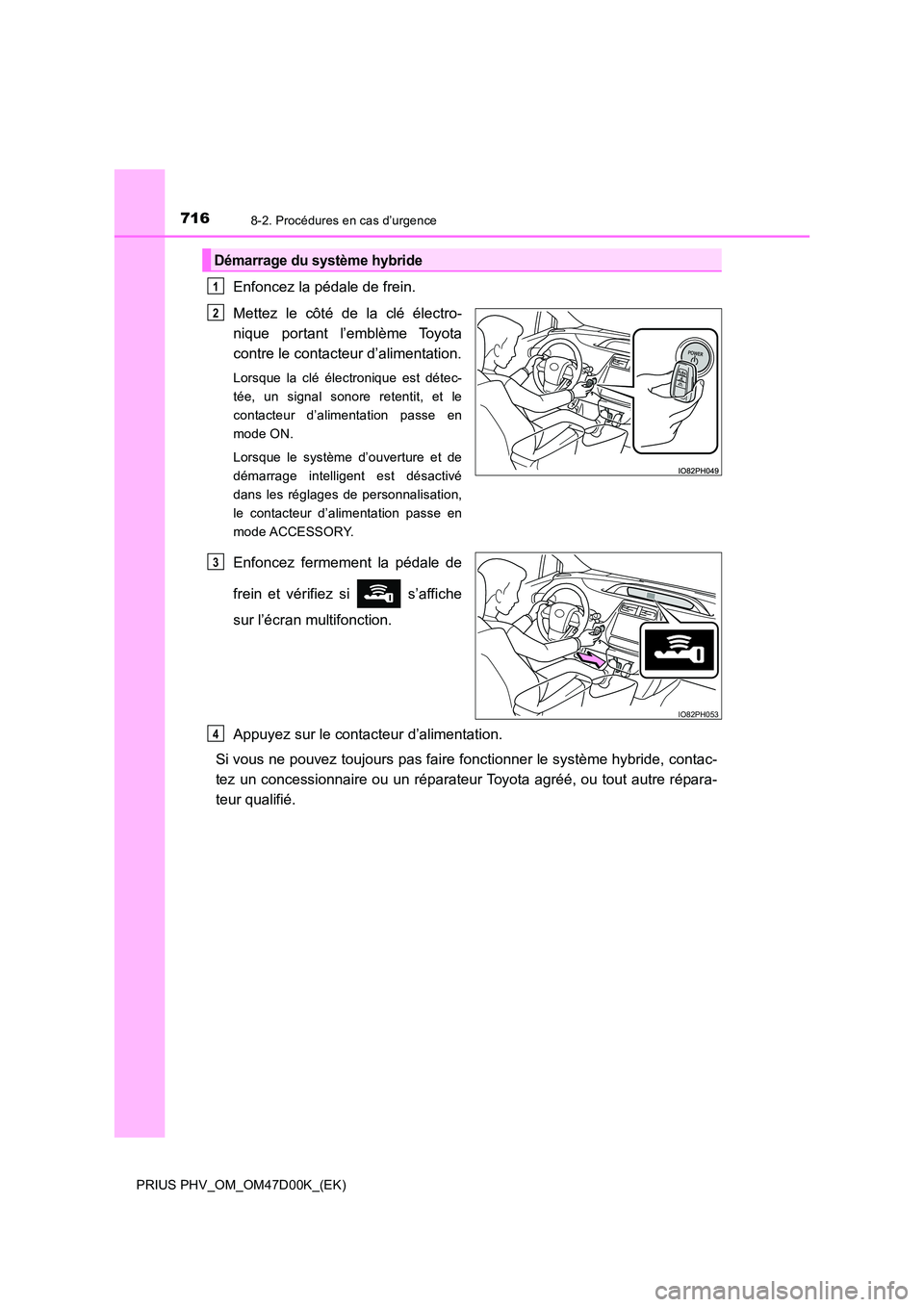

Enfoncez la pédale de frein.
Mettez le côté de la clé électro-
nique portant l’emblème Toyota
contre le contacteur d’alimentation.
Lorsque la clé électronique est détec-
tée, un signal sonore retentit, et le
contacteur d’alimentation passe en
mode ON.
Lorsque le système d’ouverture et de
démarrage intelligent est désactivé
dans les réglages de personnalisation,
le contacteur d’alimentation passe en
mode ACCESSORY.
Enfoncez fermement la pédale de
frein et vérifiez si s’affiche
sur l’écran multifonction.
Appuyez sur le contacteur d’alimentation.
Si vous ne pouvez toujours pas faire fonctionner le système hybride, contac-
tez un concessionnaire ou un réparateur Toyota agréé, ou tout autre répara-
teur qualifié.
Démarrage du système hybride
1
2
IO82PH053
3
4

7178-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

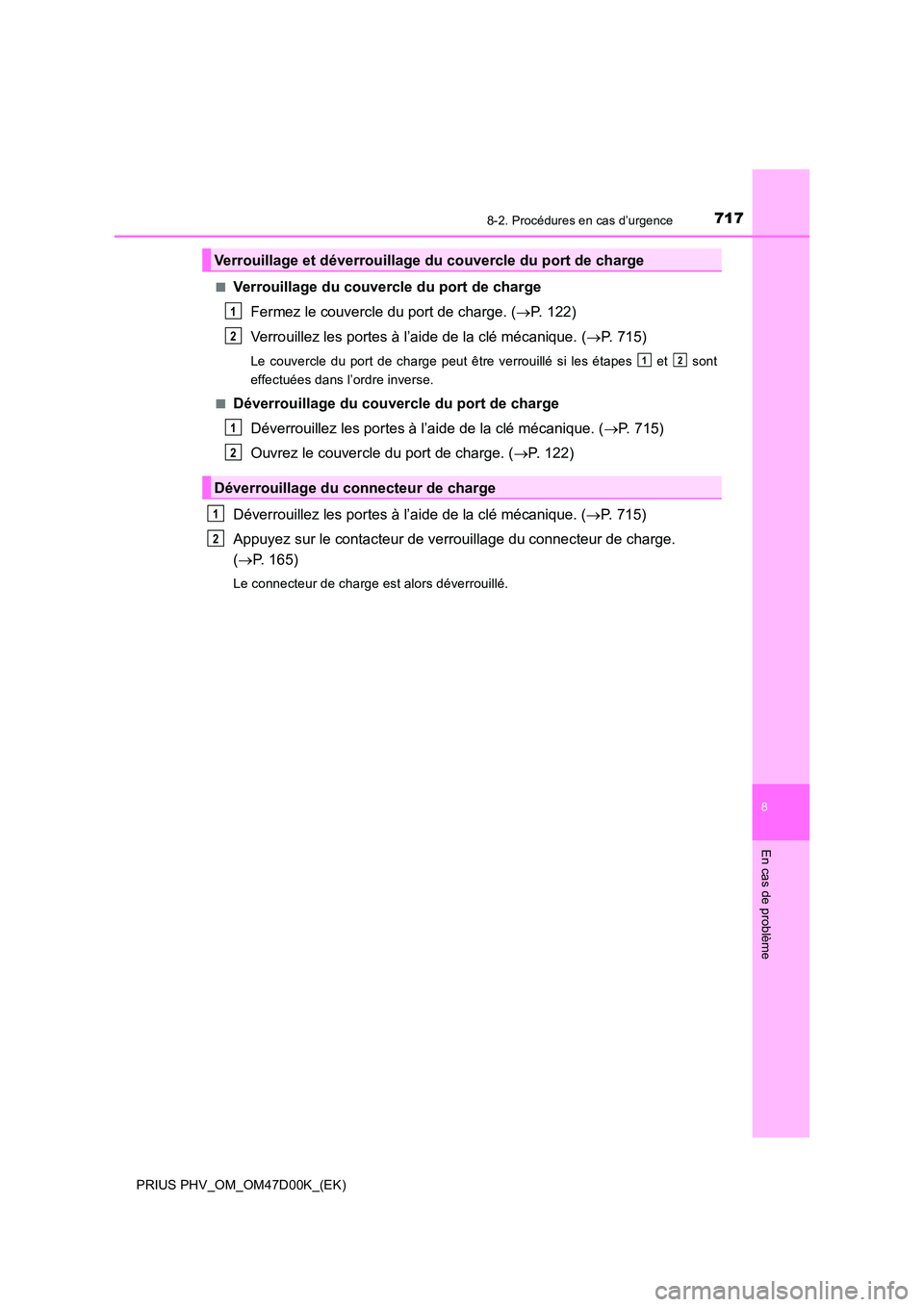

■Verrouillage du couvercle du port de charge
Fermez le couvercle du port de charge. ( P. 122)
Verrouillez les portes à l’aide de la clé mécanique. ( P. 715)
Le couvercle du port de charge peut être verrouillé si les étapes et sont
effectuées dans l’ordre inverse.
■Déverrouillage du couvercle du port de charge
Déverrouillez les portes à l’aide de la clé mécanique. ( P. 715)
Ouvrez le couvercle du port de charge. ( P. 122)
Déverrouillez les portes à l’aide de la clé mécanique. ( P. 715)
Appuyez sur le contacteur de verrouillage du connecteur de charge.
( P. 165)
Le connecteur de charge est alors déverrouillé.
Verrouillage et déverrouillage du couvercle du port de charge
Déverrouillage du connecteur de charge
1
2
12
1
2
1
2

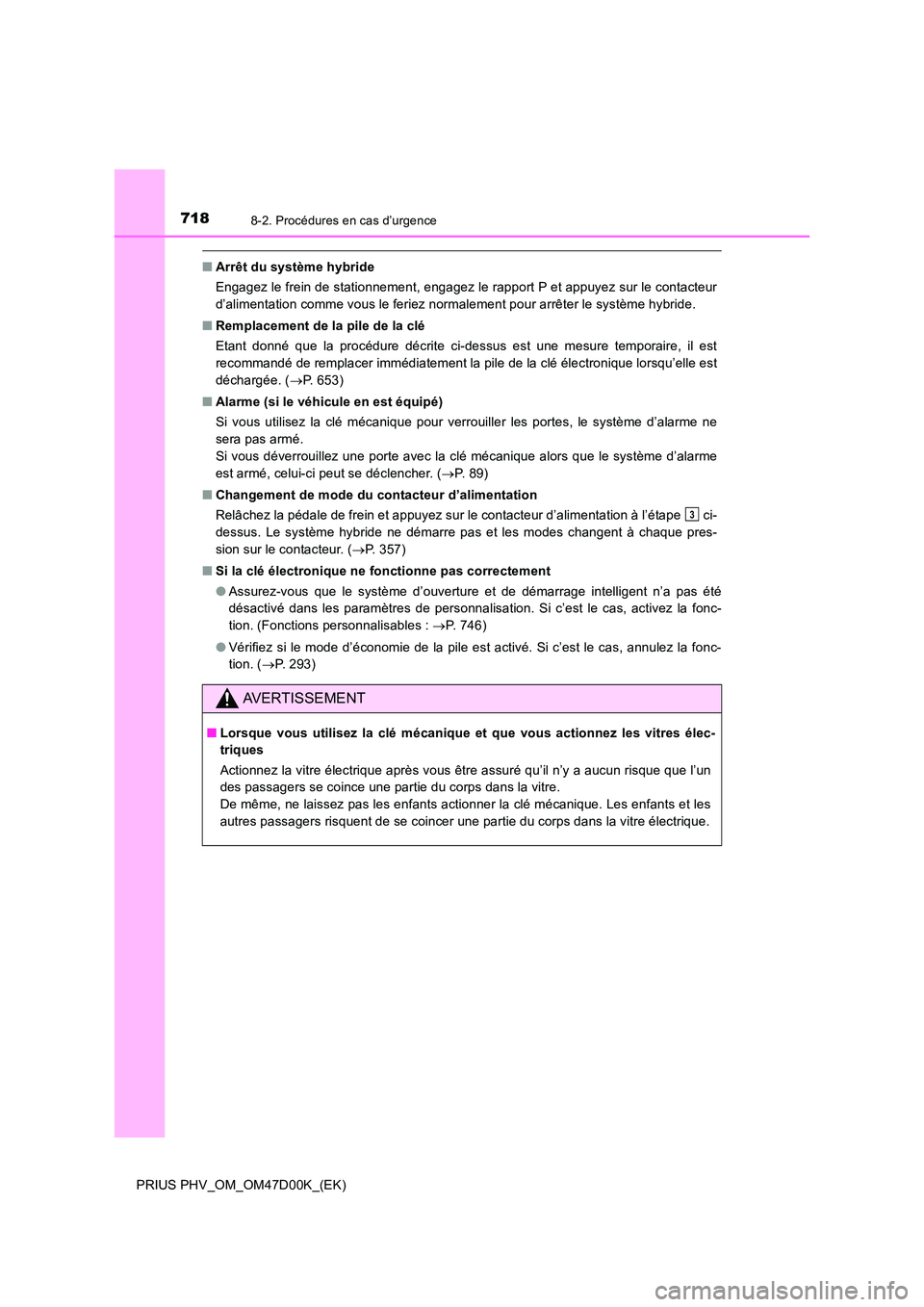

7188-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
■Arrêt du système hybride
Engagez le frein de stationnement, engagez le rapport P et appuyez sur le contacteur
d’alimentation comme vous le feriez normalement pour arrêter le système hybride.
■ Remplacement de la pile de la clé
Etant donné que la procédure décrite ci-dessus est une mesure temporaire, il est
recommandé de remplacer immédiatement la pile de la clé électronique lorsqu’elle est
déchargée. ( P. 653)
■ Alarme (si le véhicule en est équipé)
Si vous utilisez la clé mécanique pour verrouiller les portes, le système d’alarme ne
sera pas armé.
Si vous déverrouillez une porte avec la clé mécanique alors que le système d’alarme
est armé, celui-ci peut se déclencher. ( P. 8 9 )
■ Changement de mode du contacteur d’alimentation
Relâchez la pédale de frein et appuyez sur le contacteur d’alimentation à l’étape ci-
dessus. Le système hybride ne démarre pas et les modes changent à chaque pres-
sion sur le contacteur. ( P. 357)
■ Si la clé électronique ne fonctionne pas correctement
● Assurez-vous que le système d’ouverture et de démarrage intelligent n’a pas été
désactivé dans les paramètres de personnalisation. Si c’est le cas, activez la fonc-
tion. (Fonctions personnalisables : P. 746)
● Vérifiez si le mode d’économie de la pile est activé. Si c’est le cas, annulez la fonc-
tion. ( P. 293)
AVERTISSEMENT
■Lorsque vous utilisez la clé mécanique et que vous actionnez les vitres élec-
triques
Actionnez la vitre électrique après vous être assuré qu’il n’y a aucun risque que l’un
des passagers se coince une partie du corps dans la vitre.
De même, ne laissez pas les enfants actionner la clé mécanique. Les enfants et les
autres passagers risquent de se coincer une partie du corps dans la vitre électrique.
3

7198-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

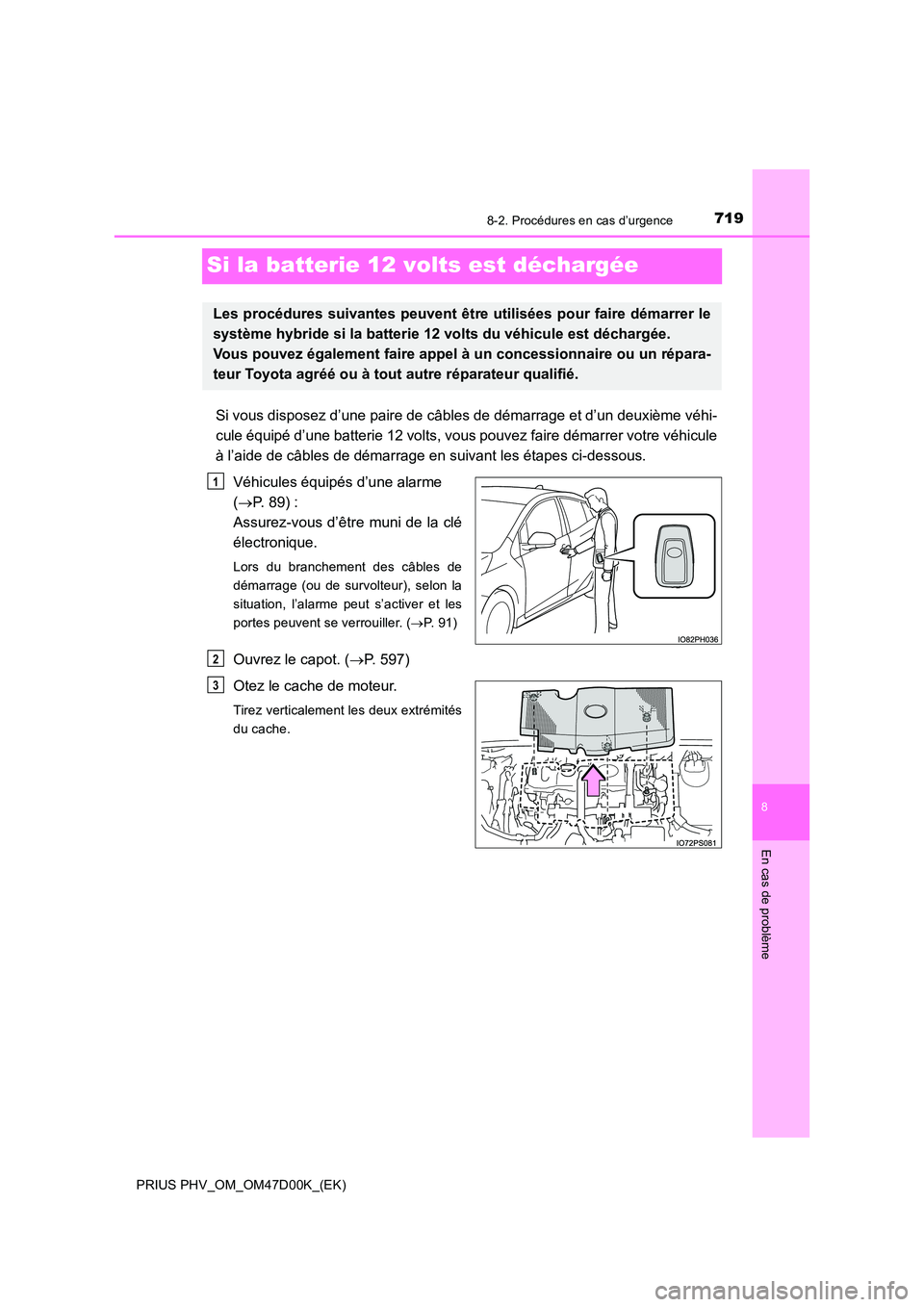

Si la batterie 12 volts est déchargée
Si vous disposez d’une paire de câbles de démarrage et d’un deuxième véhi-
cule équipé d’une batterie 12 volts, vous pouvez faire démarrer votre véhicule
à l’aide de câbles de démarrage en suivant les étapes ci-dessous.
Véhicules équipés d’une alarme
( P. 89) :
Assurez-vous d’être muni de la clé
électronique.
Lors du branchement des câbles de
démarrage (ou de survolteur), selon la
situation, l’alarme peut s’activer et les
portes peuvent se verrouiller. ( P. 91)
Ouvrez le capot. (P. 597)
Otez le cache de moteur.
Tirez verticalement les deux extrémités
du cache.
Les procédures suivantes peuvent êt re utilisées pour faire démarrer le
système hybride si la batterie 12 volts du véhicule est déchargée.
Vous pouvez également faire appel à un concessionnaire ou un répara-
teur Toyota agréé ou à tout autre réparateur qualifié.
1
2
3

7208-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

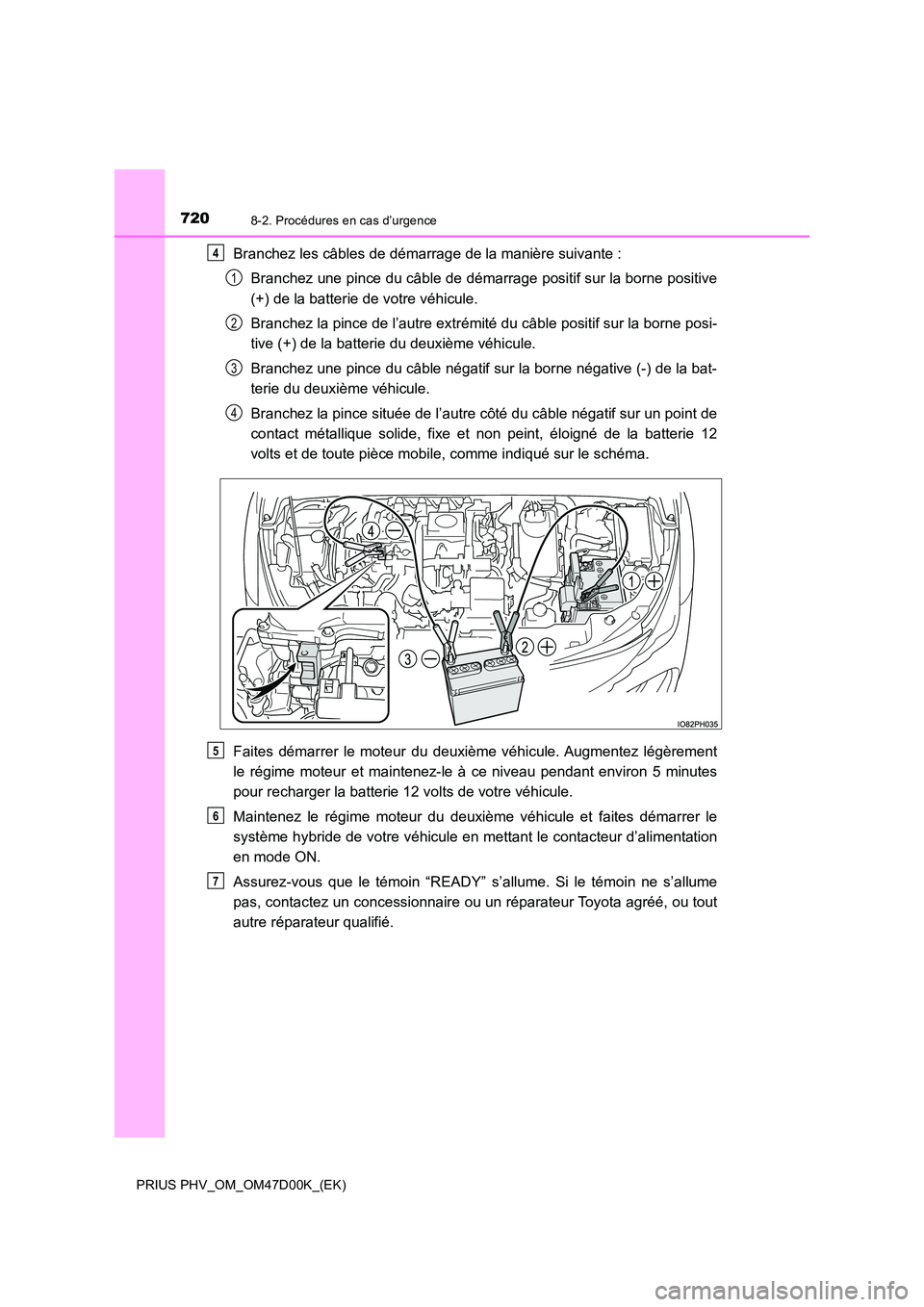

Branchez les câbles de démarrage de la manière suivante :
Branchez une pince du câble de démarrage positif sur la borne positive
(+) de la batterie de votre véhicule.
Branchez la pince de l’autre extrémité du câble positif sur la borne posi-
tive (+) de la batterie du deuxième véhicule.
Branchez une pince du câble négatif sur la borne négative (-) de la bat-
terie du deuxième véhicule.
Branchez la pince située de l’autre côté du câble négatif sur un point de
contact métallique solide, fixe et non peint, éloigné de la batterie 12
volts et de toute pièce mobile, comme indiqué sur le schéma.
Faites démarrer le moteur du deuxième véhicule. Augmentez légèrement
le régime moteur et maintenez-le à ce niveau pendant environ 5 minutes
pour recharger la batterie 12 volts de votre véhicule.
Maintenez le régime moteur du deuxième véhicule et faites démarrer le
système hybride de votre véhicule en mettant le contacteur d’alimentation
en mode ON.
Assurez-vous que le témoin “READY” s’allume. Si le témoin ne s’allume
pas, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout
autre réparateur qualifié.
4
1
2
3
4
5
6
7
