TOYOTA PRIUS PLUG-IN HYBRID 2018 Manuel du propriétaire (in French)

7018-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème
Assurez-vous que le contacteur du
compresseur est désactivé.
Soulevez la butée en caoutchouc
du compresseur.
Enlevez la fiche du compresseur.
5
6
7

7028-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

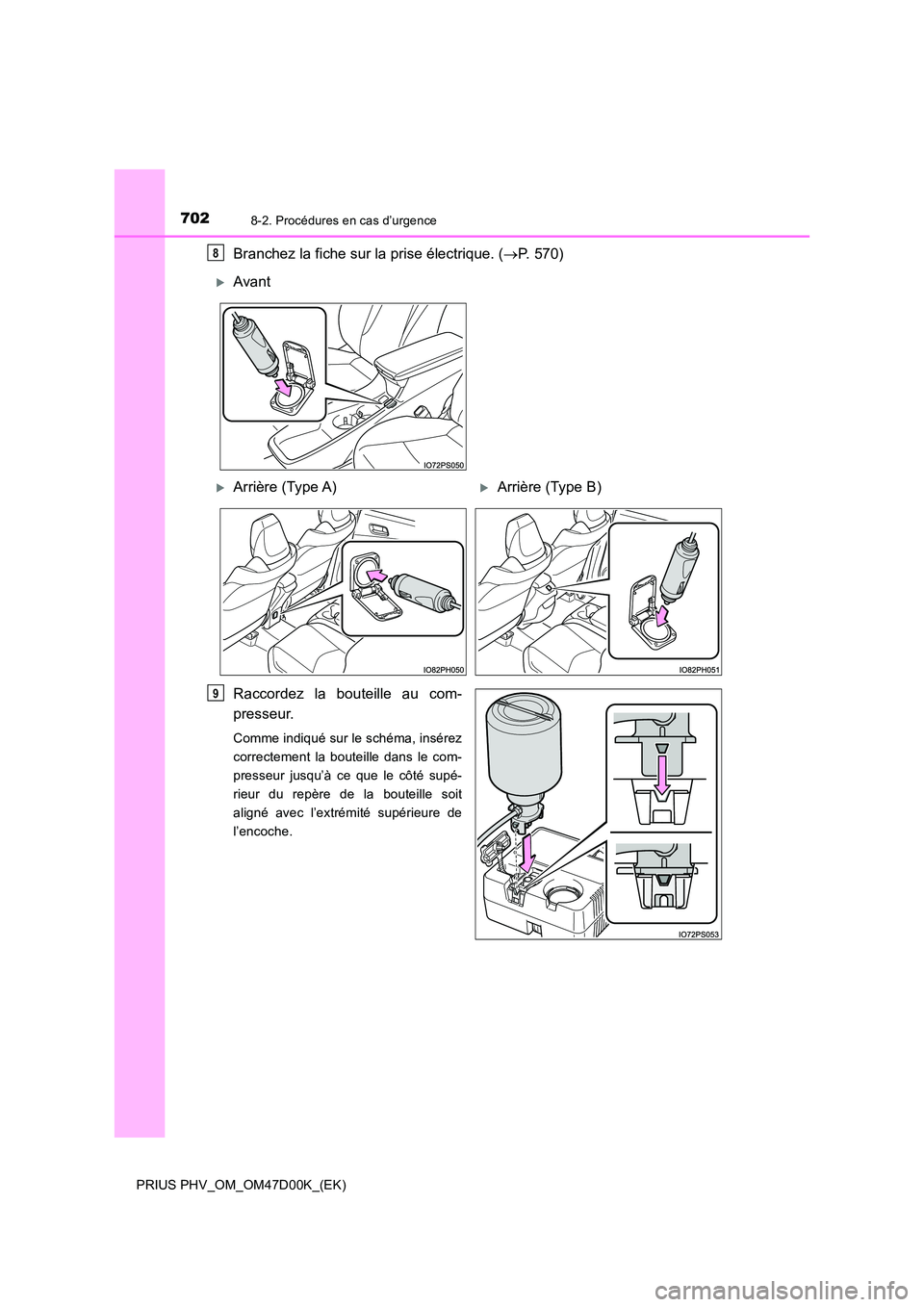

Branchez la fiche sur la prise électrique. (P. 570)
Raccordez la bouteille au com-
presseur.
Comme indiqué sur le schéma, insérez
correctement la bouteille dans le com-
presseur jusqu’à ce que le côté supé-
rieur du repère de la bouteille soit
aligné avec l’extrémité supérieure de
l’encoche.
8
Avant
Arrière (Type A)Arrière (Type B)
9

7038-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

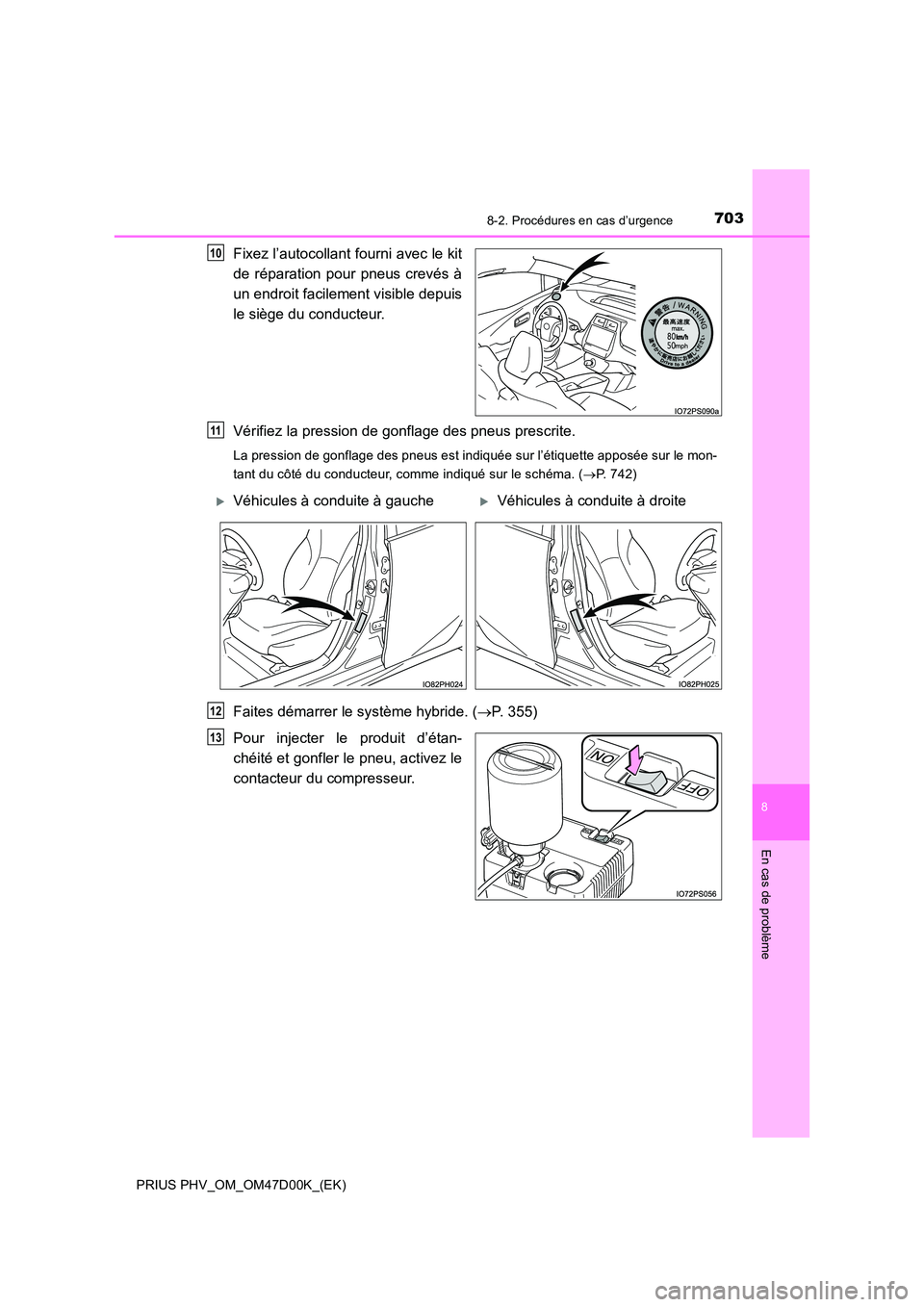

Fixez l’autocollant fourni avec le kit
de réparation pour pneus crevés à
un endroit facilement visible depuis
le siège du conducteur.
Vérifiez la pression de gonflage des pneus prescrite.
La pression de gonflage des pneus est indiquée sur l’étiquette apposée sur le mon-
tant du côté du conducteur, comme indiqué sur le schéma. ( P. 742)
Faites démarrer le système hybride. (P. 355)
Pour injecter le produit d’étan-
chéité et gonfler le pneu, activez le
contacteur du compresseur.
10
11
Véhicules à conduite à gaucheVéhicules à conduite à droite
12
13

7048-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

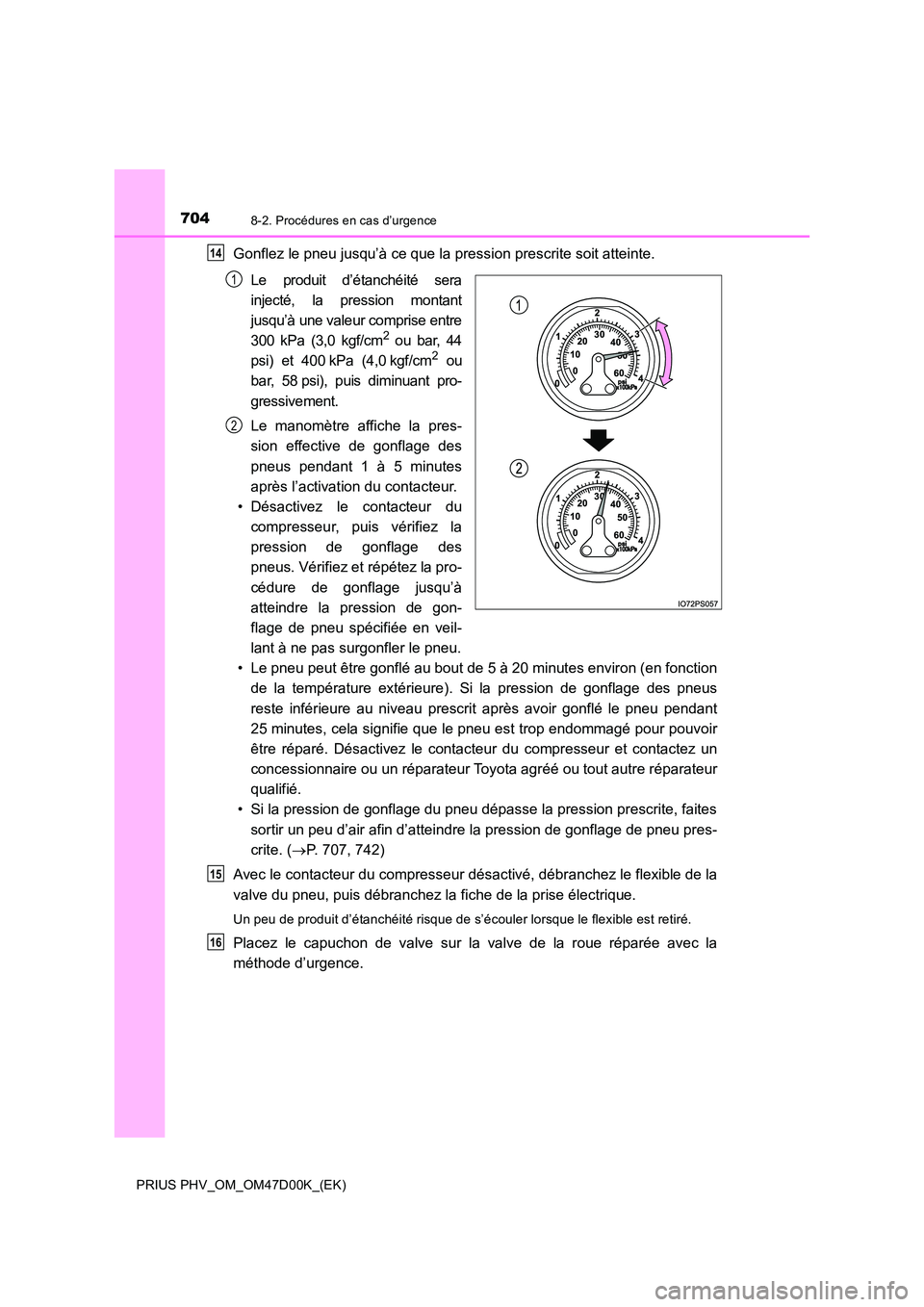

Gonflez le pneu jusqu’à ce que la pression prescrite soit atteinte.
Le produit d’étanchéité sera
injecté, la pression montant
jusqu’à une valeur comprise entre
300 kPa (3,0 kgf/cm2 ou bar, 44
psi) et 400 kPa (4,0 kgf/cm2 ou
bar, 58 psi), puis diminuant pro-
gressivement.
Le manomètre affiche la pres-
sion effective de gonflage des
pneus pendant 1 à 5 minutes
après l’activation du contacteur.
• Désactivez le contacteur du
compresseur, puis vérifiez la
pression de gonflage des
pneus. Vérifiez et répétez la pro-
cédure de gonflage jusqu’à
atteindre la pression de gon-
flage de pneu spécifiée en veil-
lant à ne pas surgonfler le pneu.
• Le pneu peut être gonflé au bout de 5 à 20 minutes environ (en fonction
de la température extérieure). Si la pression de gonflage des pneus
reste inférieure au niveau prescrit après avoir gonflé le pneu pendant
25 minutes, cela signifie que le pneu est trop endommagé pour pouvoir
être réparé. Désactivez le contacteur du compresseur et contactez un
concessionnaire ou un réparateur Toyo ta agréé ou tout autre réparateur
qualifié.
• Si la pression de gonflage du pneu dépasse la pression prescrite, faites
sortir un peu d’air afin d’atteindre la pression de gonflage de pneu pres-
crite. ( P. 707, 742)
Avec le contacteur du compresseur désactivé, débranchez le flexible de la
valve du pneu, puis débranchez la fiche de la prise électrique.
Un peu de produit d’étanchéité risque de s’écouler lorsque le flexible est retiré.
Placez le capuchon de valve sur la valve de la roue réparée avec la
méthode d’urgence.
14
1
2
15
16

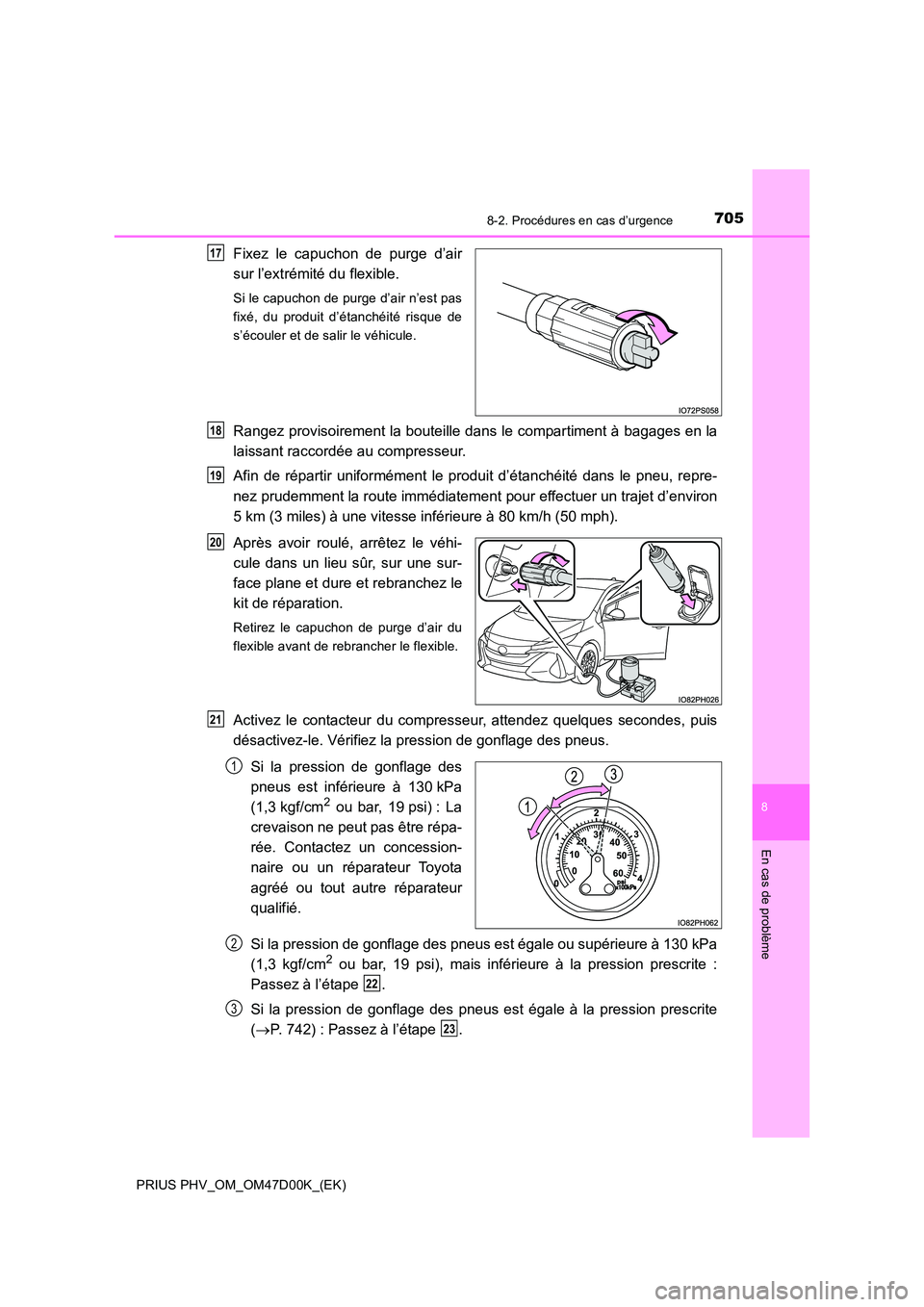

7058-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème
Fixez le capuchon de purge d’air
sur l’extrémité du flexible.
Si le capuchon de purge d’air n’est pas
fixé, du produit d’étanchéité risque de
s’écouler et de salir le véhicule.
Rangez provisoirement la bouteille dans le compartiment à bagages en la
laissant raccordée au compresseur.
Afin de répartir uniformément le produit d’étanchéité dans le pneu, repre-
nez prudemment la route immédiatement pour effectuer un trajet d’environ
5 km (3 miles) à une vitesse inférieure à 80 km/h (50 mph).
Après avoir roulé, arrêtez le véhi-
cule dans un lieu sûr, sur une sur-
face plane et dure et rebranchez le
kit de réparation.
Retirez le capuchon de purge d’air du
flexible avant de rebrancher le flexible.
Activez le contacteur du compresseur, attendez quelques secondes, puis
désactivez-le. Vérifiez la pression de gonflage des pneus.
Si la pression de gonflage des
pneus est inférieure à 130 kPa
(1,3 kgf/cm2 ou bar, 19 psi) : La
crevaison ne peut pas être répa-
rée. Contactez un concession-
naire ou un réparateur Toyota
agréé ou tout autre réparateur
qualifié.
Si la pression de gonflage des pneus est égale ou supérieure à 130 kPa
(1,3 kgf/cm2 ou bar, 19 psi), mais inférieure à la pression prescrite :
Passez à l’étape .
Si la pression de gonflage des pneus est égale à la pression prescrite
( P. 742) : Passez à l’étape .
17
18
19
20
21
1
2
22
3
23

7068-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

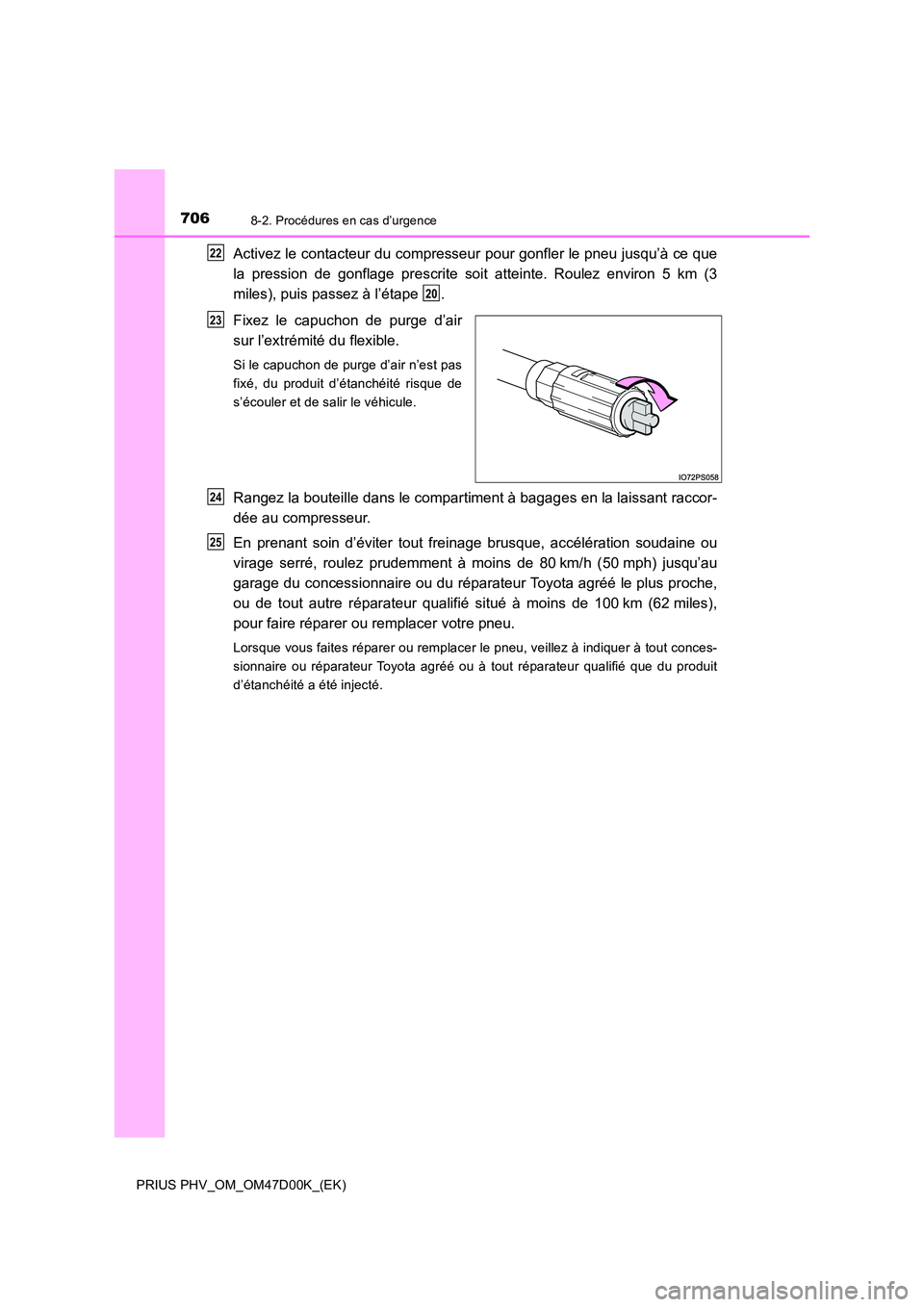

Activez le contacteur du compresseur pour gonfler le pneu jusqu’à ce que
la pression de gonflage prescrite soit atteinte. Roulez environ 5 km (3
miles), puis passez à l’étape .
Fixez le capuchon de purge d’air
sur l’extrémité du flexible.
Si le capuchon de purge d’air n’est pas
fixé, du produit d’étanchéité risque de
s’écouler et de salir le véhicule.
Rangez la bouteille dans le compartiment à bagages en la laissant raccor-
dée au compresseur.
En prenant soin d’éviter tout freinage brusque, accélération soudaine ou
virage serré, roulez prudemment à moins de 80 km/h (50 mph) jusqu’au
garage du concessionnaire ou du réparateur Toyota agréé le plus proche,
ou de tout autre réparateur qualifié situé à moins de 100 km (62 miles),
pour faire réparer ou remplacer votre pneu.
Lorsque vous faites réparer ou remplacer le pneu, veillez à indiquer à tout conces-
sionnaire ou réparateur Toyota agréé ou à tout réparateur qualifié que du produit
d’étanchéité a été injecté.
22
20
23
24
25

7078-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

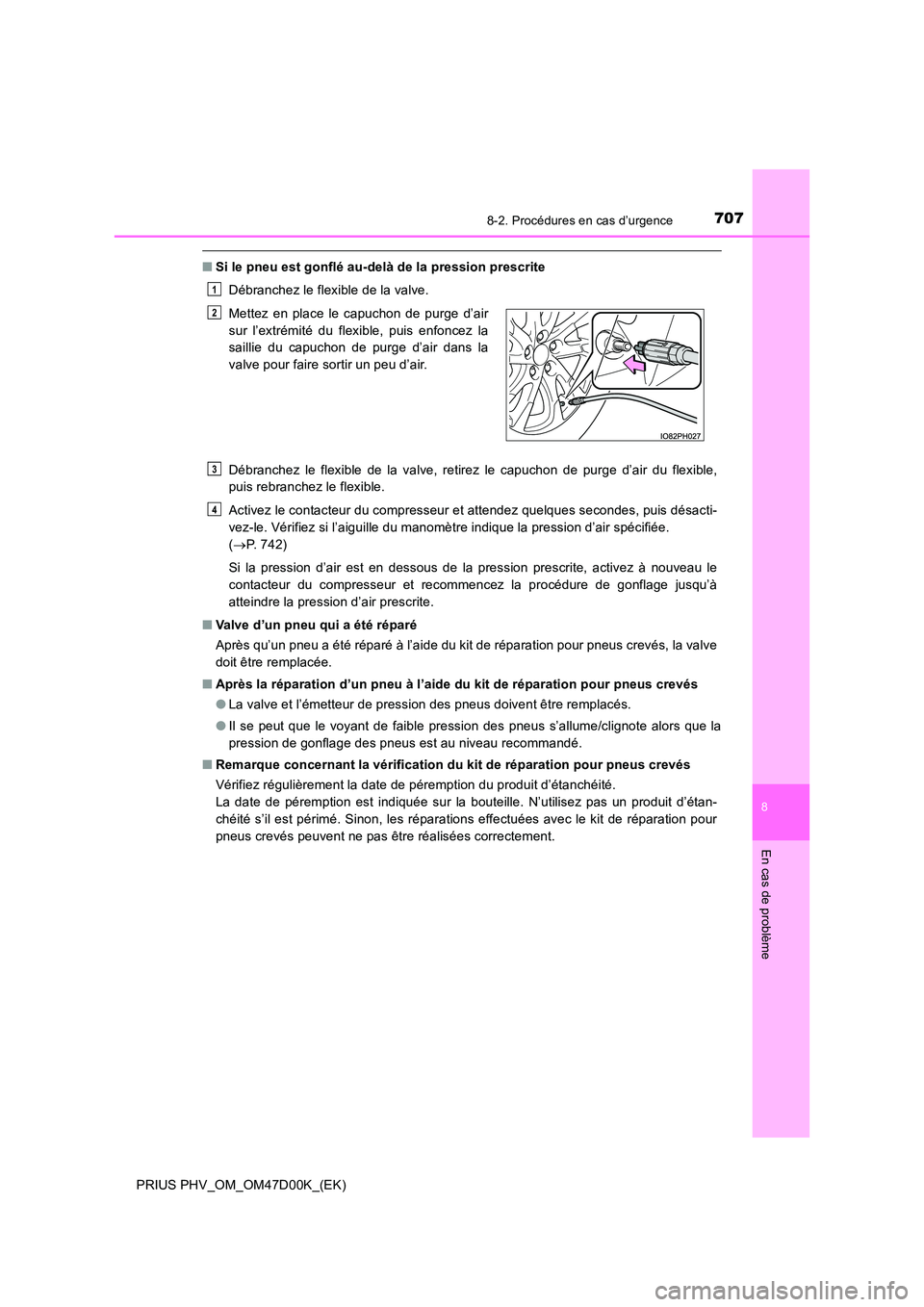

■Si le pneu est gonflé au-delà de la pression prescrite
Débranchez le flexible de la valve.
Débranchez le flexible de la valve, retirez le capuchon de purge d’air du flexible,
puis rebranchez le flexible.
Activez le contacteur du compresseur et attendez quelques secondes, puis désacti-
vez-le. Vérifiez si l’aiguille du manomètre indique la pression d’air spécifiée.
( P. 742)
Si la pression d’air est en dessous de la pression prescrite, activez à nouveau le
contacteur du compresseur et recommencez la procédure de gonflage jusqu’à
atteindre la pression d’air prescrite.
■ Valve d’un pneu qui a été réparé
Après qu’un pneu a été réparé à l’aide du kit de réparation pour pneus crevés, la valve
doit être remplacée.
■ Après la réparation d’un pneu à l’aide du kit de réparation pour pneus crevés
● La valve et l’émetteur de pression des pneus doivent être remplacés.
● Il se peut que le voyant de faible pression des pneus s’allume/clignote alors que la
pression de gonflage des pneus est au niveau recommandé.
■ Remarque concernant la vérification du kit de réparation pour pneus crevés
Vérifiez régulièrement la date de péremption du produit d’étanchéité.
La date de péremption est indiquée sur la bouteille. N’utilisez pas un produit d’étan-
chéité s’il est périmé. Sinon, les réparations effectuées avec le kit de réparation pour
pneus crevés peuvent ne pas être réalisées correctement.
Mettez en place le capuchon de purge d’air
sur l’extrémité du flexible, puis enfoncez la
saillie du capuchon de purge d’air dans la
valve pour faire sortir un peu d’air.
1
2
3
4

7088-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

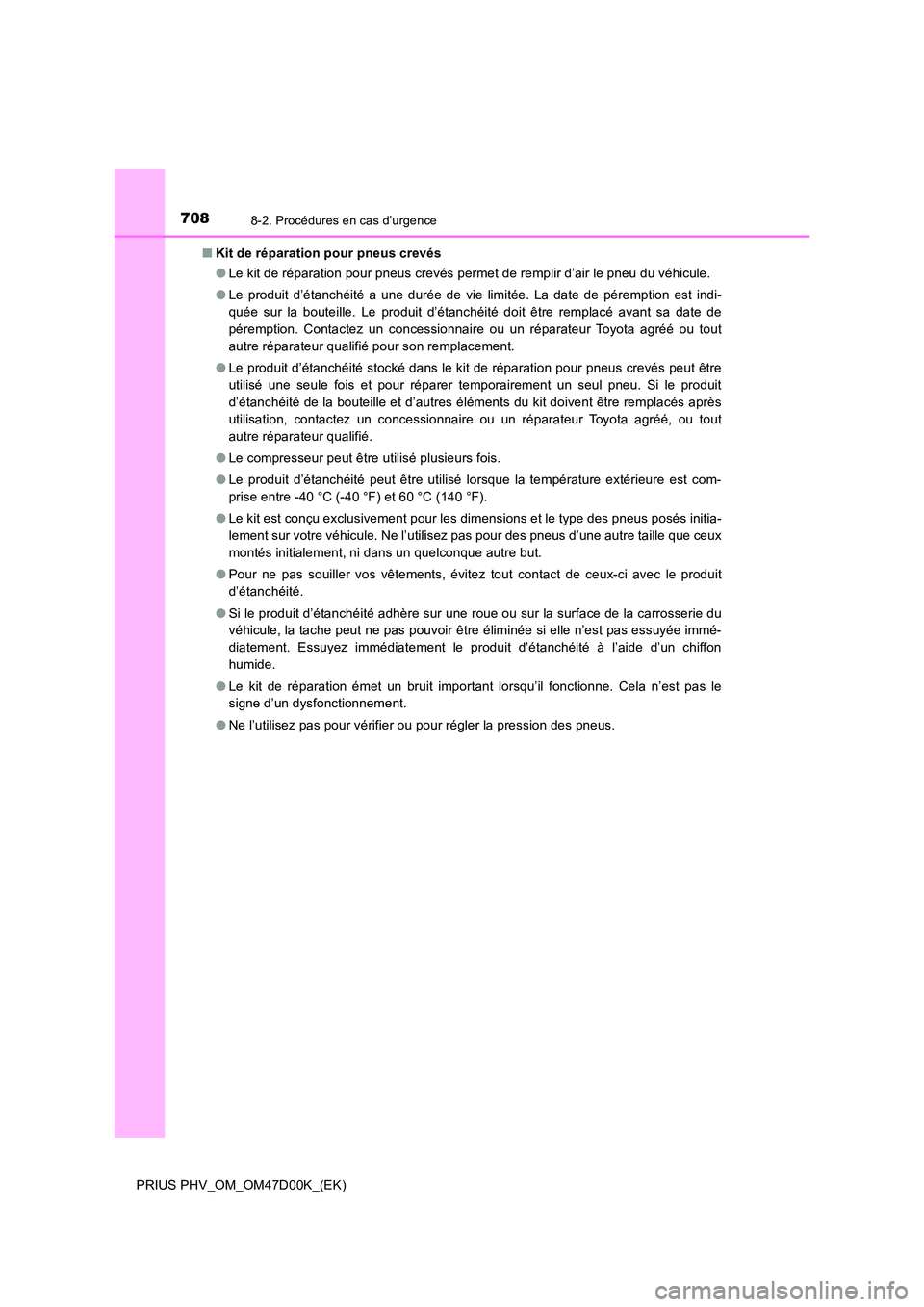

■ Kit de réparation pour pneus crevés
● Le kit de réparation pour pneus crevés permet de remplir d’air le pneu du véhicule.
● Le produit d’étanchéité a une durée de vie limitée. La date de péremption est indi-
quée sur la bouteille. Le produit d’étanchéité doit être remplacé avant sa date de
péremption. Contactez un concessionnaire ou un réparateur Toyota agréé ou tout
autre réparateur qualifié pour son remplacement.
● Le produit d’étanchéité stocké dans le kit de réparation pour pneus crevés peut être
utilisé une seule fois et pour réparer temporairement un seul pneu. Si le produit
d’étanchéité de la bouteille et d’autres éléments du kit doivent être remplacés après
utilisation, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout
autre réparateur qualifié.
● Le compresseur peut être utilisé plusieurs fois.
● Le produit d’étanchéité peut être utilisé lorsque la température extérieure est com-
prise entre -40 °C (-40 °F) et 60 °C (140 °F).
● Le kit est conçu exclusivement pour les dimensions et le type des pneus posés initia-
lement sur votre véhicule. Ne l’utilisez pas pour des pneus d’une autre taille que ceux
montés initialement, ni dans un quelconque autre but.
● Pour ne pas souiller vos vêtements, évitez tout contact de ceux-ci avec le produit
d’étanchéité.
● Si le produit d’étanchéité adhère sur une roue ou sur la surface de la carrosserie du
véhicule, la tache peut ne pas pouvoir être éliminée si elle n’est pas essuyée immé-
diatement. Essuyez immédiatement le produit d’étanchéité à l’aide d’un chiffon
humide.
● Le kit de réparation émet un bruit important lorsqu’il fonctionne. Cela n’est pas le
signe d’un dysfonctionnement.
● Ne l’utilisez pas pour vérifier ou pour régler la pression des pneus.

7098-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

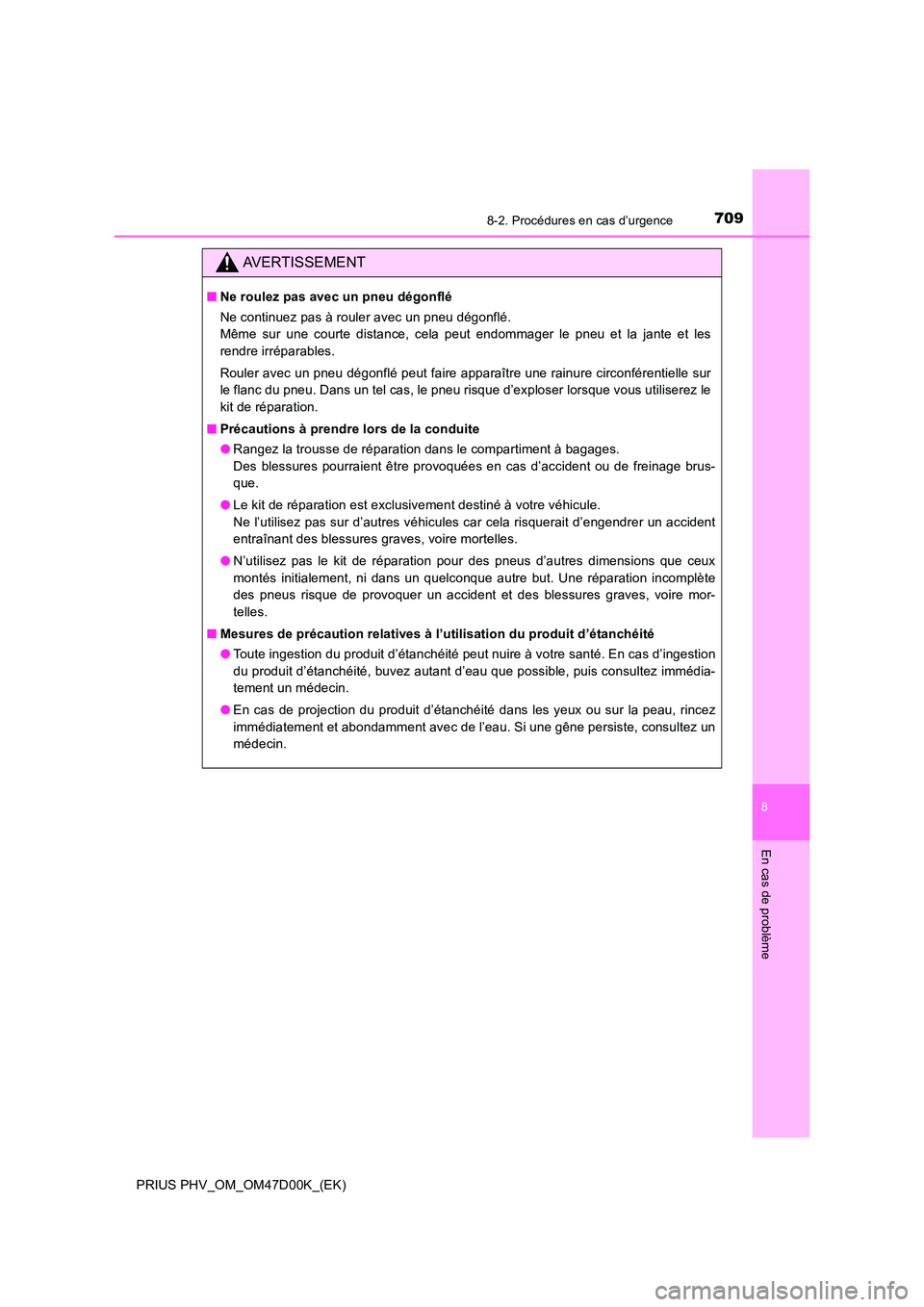

AVERTISSEMENT
■Ne roulez pas avec un pneu dégonflé
Ne continuez pas à rouler avec un pneu dégonflé.
Même sur une courte distance, cela peut endommager le pneu et la jante et les
rendre irréparables.
Rouler avec un pneu dégonflé peut faire apparaître une rainure circonférentielle sur
le flanc du pneu. Dans un tel cas, le pneu risque d’exploser lorsque vous utiliserez le
kit de réparation.
■ Précautions à prendre lors de la conduite
● Rangez la trousse de réparation dans le compartiment à bagages.
Des blessures pourraient être provoquées en cas d’accident ou de freinage brus-
que.
● Le kit de réparation est exclusivement destiné à votre véhicule.
Ne l’utilisez pas sur d’autres véhicules car cela risquerait d’engendrer un accident
entraînant des blessures graves, voire mortelles.
● N’utilisez pas le kit de réparation pour des pneus d’autres dimensions que ceux
montés initialement, ni dans un quelconque autre but. Une réparation incomplète
des pneus risque de provoquer un accident et des blessures graves, voire mor-
telles.
■ Mesures de précaution relatives à l’utilisation du produit d’étanchéité
● Toute ingestion du produit d’étanchéité peut nuire à votre santé. En cas d’ingestion
du produit d’étanchéité, buvez autant d’eau que possible, puis consultez immédia-
tement un médecin.
● En cas de projection du produit d’étanchéité dans les yeux ou sur la peau, rincez
immédiatement et abondamment avec de l’eau. Si une gêne persiste, consultez un
médecin.

7108-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

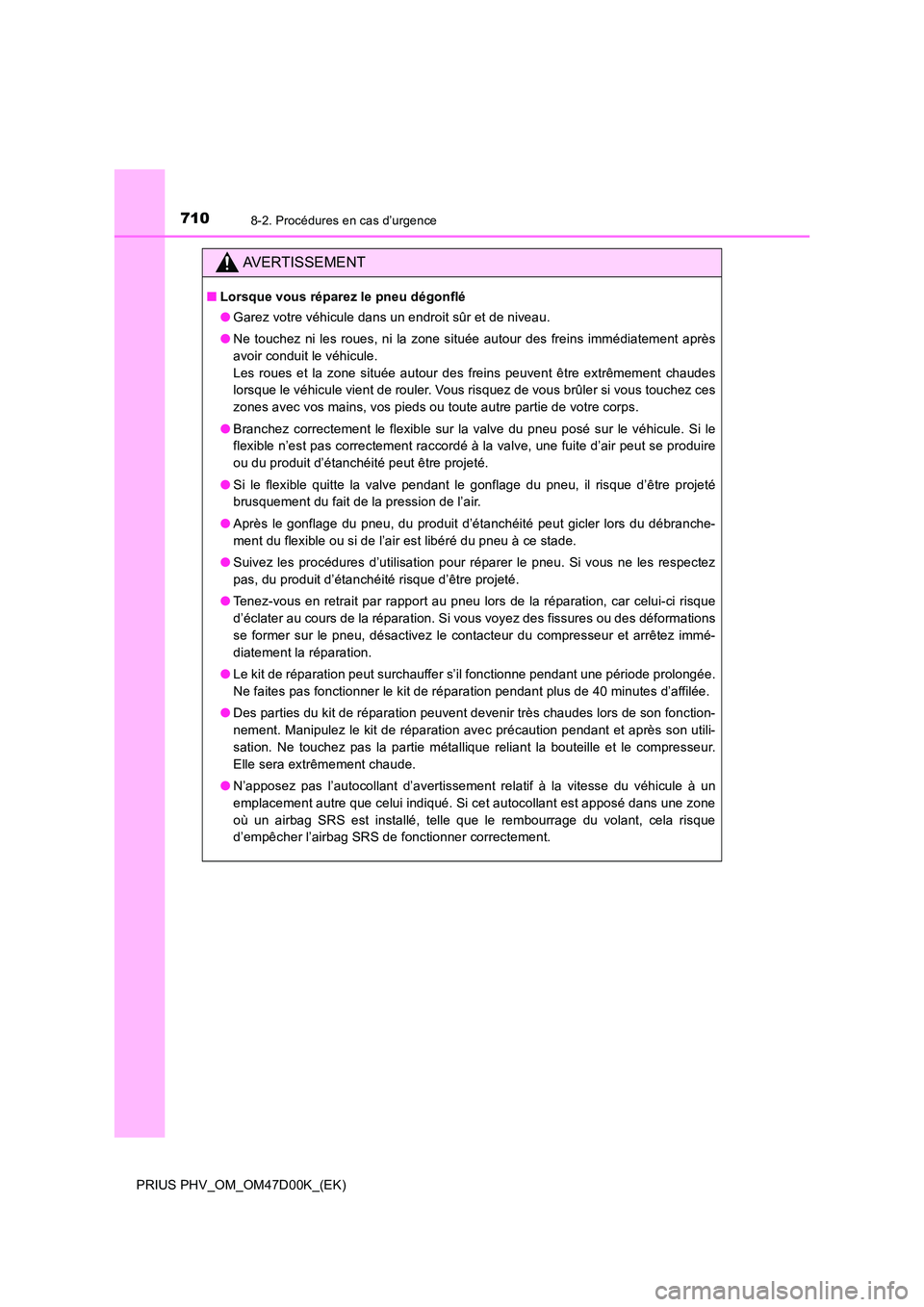

AVERTISSEMENT
■Lorsque vous réparez le pneu dégonflé
● Garez votre véhicule dans un endroit sûr et de niveau.
● Ne touchez ni les roues, ni la zone située autour des freins immédiatement après
avoir conduit le véhicule.
Les roues et la zone située autour des freins peuvent être extrêmement chaudes
lorsque le véhicule vient de rouler. Vous risquez de vous brûler si vous touchez ces
zones avec vos mains, vos pieds ou toute autre partie de votre corps.
● Branchez correctement le flexible sur la valve du pneu posé sur le véhicule. Si le
flexible n’est pas correctement raccordé à la valve, une fuite d’air peut se produire
ou du produit d’étanchéité peut être projeté.
● Si le flexible quitte la valve pendant le gonflage du pneu, il risque d’être projeté
brusquement du fait de la pression de l’air.
● Après le gonflage du pneu, du produit d’étanchéité peut gicler lors du débranche-
ment du flexible ou si de l’air est libéré du pneu à ce stade.
● Suivez les procédures d’utilisation pour réparer le pneu. Si vous ne les respectez
pas, du produit d’étanchéité risque d’être projeté.
● Tenez-vous en retrait par rapport au pneu lors de la réparation, car celui-ci risque
d’éclater au cours de la réparation. Si vous voyez des fissures ou des déformations
se former sur le pneu, désactivez le contacteur du compresseur et arrêtez immé-
diatement la réparation.
● Le kit de réparation peut surchauffer s’il fonctionne pendant une période prolongée.
Ne faites pas fonctionner le kit de réparation pendant plus de 40 minutes d’affilée.
● Des parties du kit de réparation peuvent devenir très chaudes lors de son fonction-
nement. Manipulez le kit de réparation avec précaution pendant et après son utili-
sation. Ne touchez pas la partie métallique reliant la bouteille et le compresseur.
Elle sera extrêmement chaude.
● N’apposez pas l’autocollant d’avertissement relatif à la vitesse du véhicule à un
emplacement autre que celui indiqué. Si cet autocollant est apposé dans une zone
où un airbag SRS est installé, telle que le rembourrage du volant, cela risque
d’empêcher l’airbag SRS de fonctionner correctement.
