7318-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)
8
En cas de problème

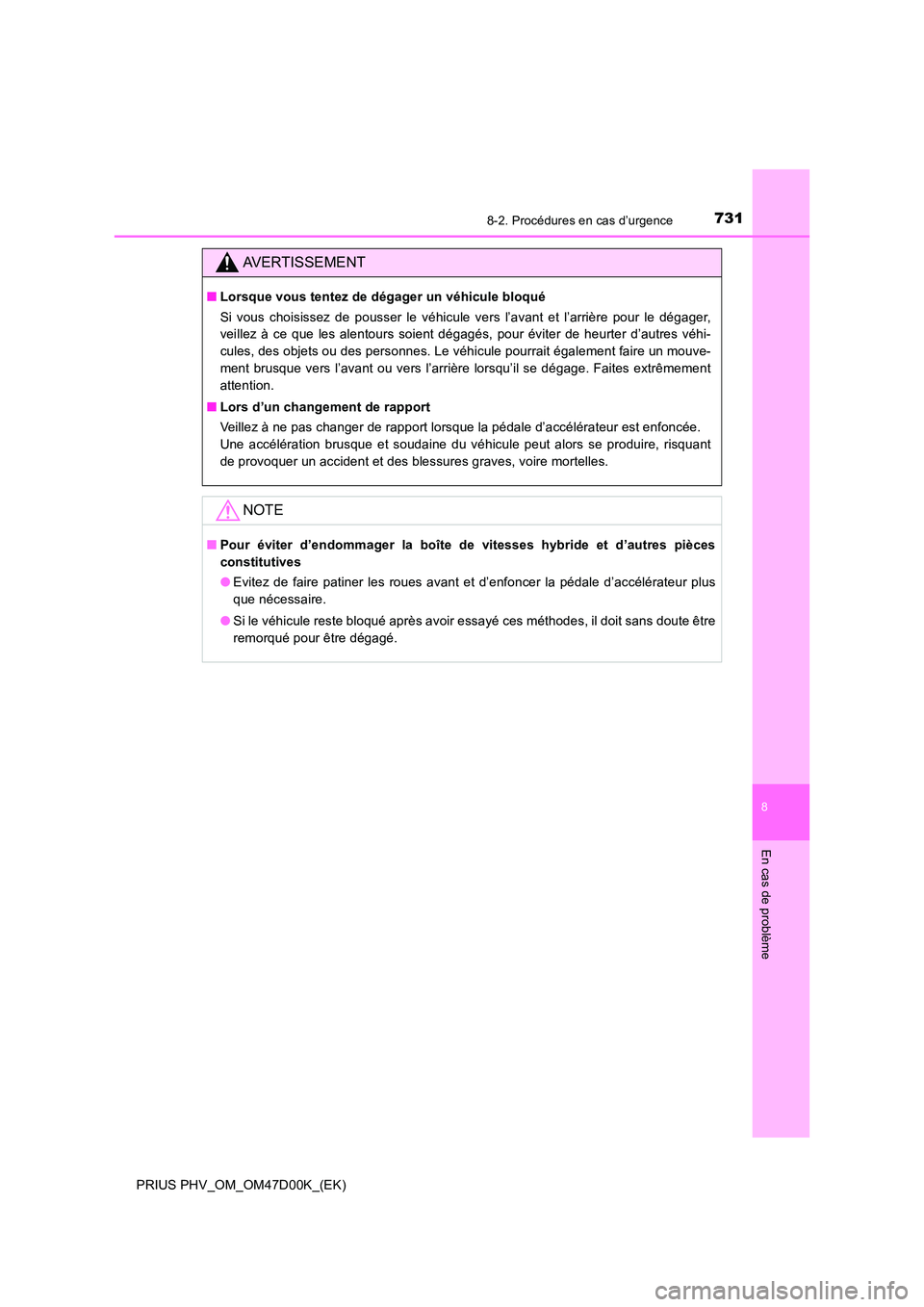

AVERTISSEMENT
■Lorsque vous tentez de dégager un véhicule bloqué
Si vous choisissez de pousser le véhicule vers l’avant et l’arrière pour le dégager,
veillez à ce que les alentours soient dégagés, pour éviter de heurter d’autres véhi-
cules, des objets ou des personnes. Le véhicule pourrait également faire un mouve-
ment brusque vers l’avant ou vers l’arrière lorsqu’il se dégage. Faites extrêmement
attention.
■ Lors d’un changement de rapport
Veillez à ne pas changer de rapport lorsque la pédale d’accélérateur est enfoncée.
Une accélération brusque et soudaine du véhicule peut alors se produire, risquant
de provoquer un accident et des blessures graves, voire mortelles.
NOTE
■ Pour éviter d’endommager la boîte de vitesses hybride et d’autres pièces
constitutives
● Evitez de faire patiner les roues avant et d’enfoncer la pédale d’accélérateur plus
que nécessaire.
● Si le véhicule reste bloqué après avoir essayé ces méthodes, il doit sans doute être
remorqué pour être dégagé.

7328-2. Procédures en cas d’urgence
PRIUS PHV_OM_OM47D00K_(EK)

733
9

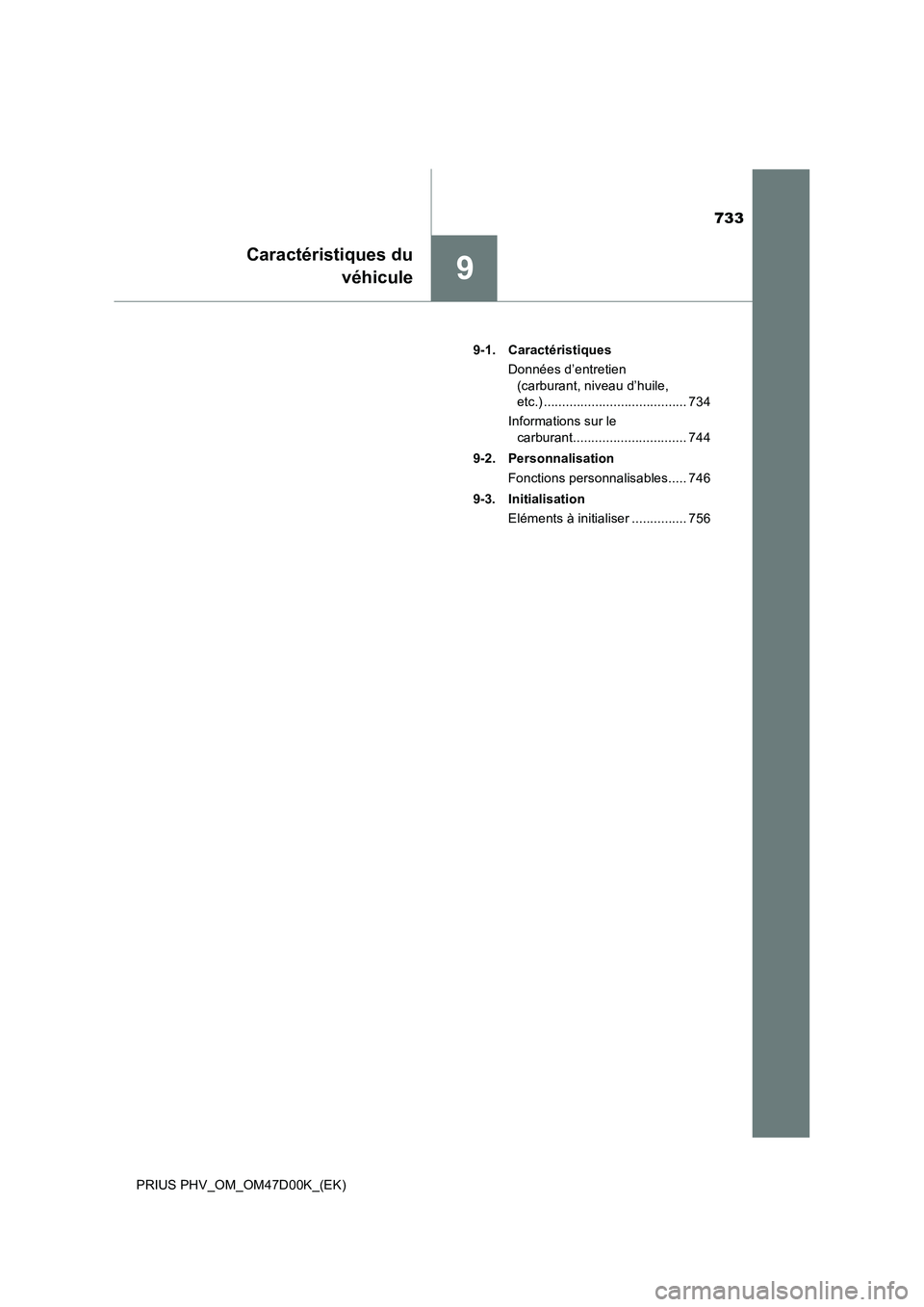

Caractéristiques du
véhicule
PRIUS PHV_OM_OM47D00K_(EK)9-1. Caractéristiques
Données d’entretien
(carburant, niveau d’huile,
etc.) ....................................... 734
Informations sur le
carburant............................... 744
9-2. Personnalisation
Fonctions personnalisables..... 746
9-3. Initialisation
Eléments à initialiser ............... 756

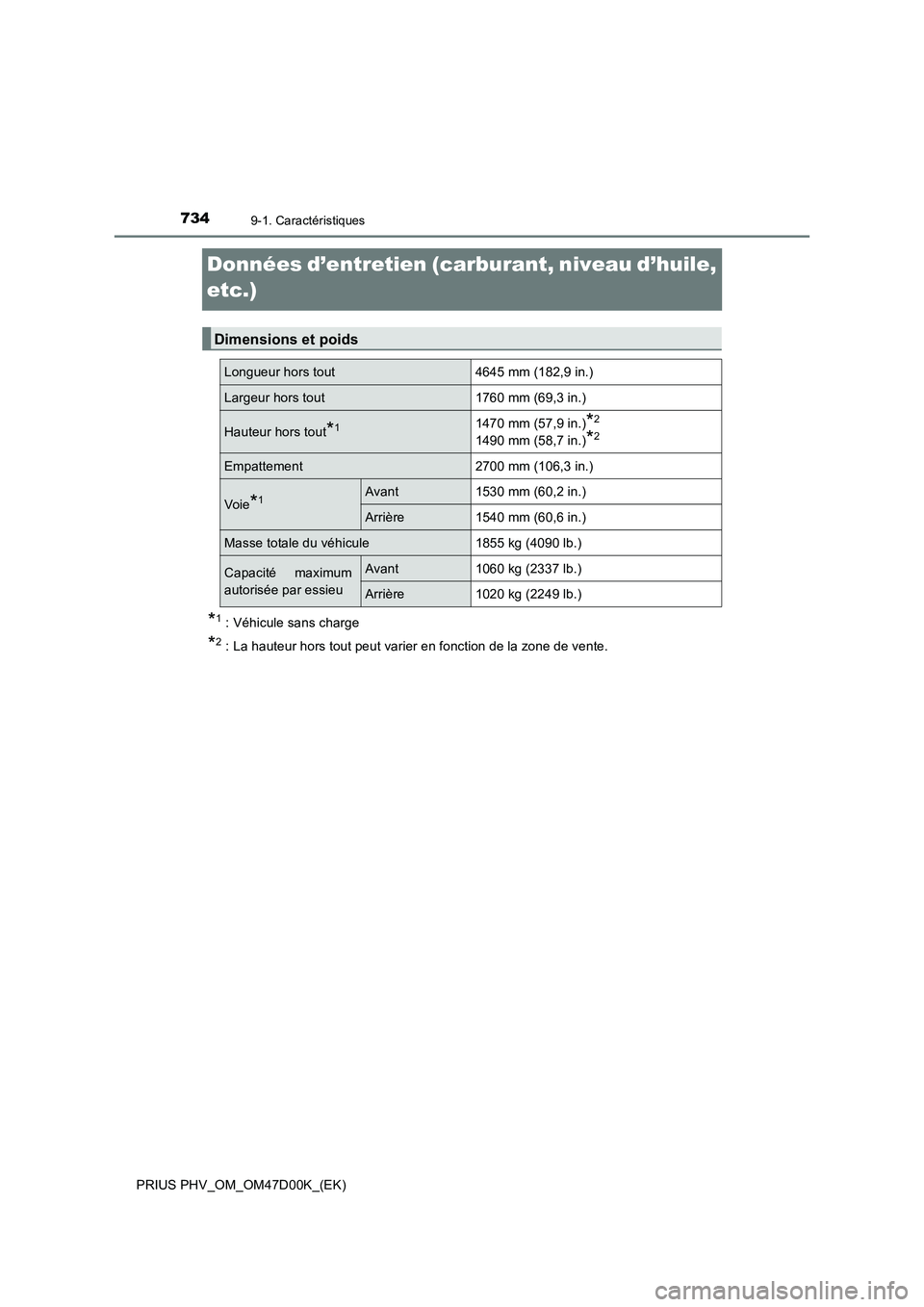

7349-1. Caractéristiques
PRIUS PHV_OM_OM47D00K_(EK)
Données d’entretien (carburant, niveau d’huile,
etc.)
*
1 : Véhicule sans charge
*2 : La hauteur hors tout peut varier en fonction de la zone de vente.
Dimensions et poids
Longueur hors tout4645 mm (182,9 in.)
Largeur hors tout1760 mm (69,3 in.)
Hauteur hors tout*11470 mm (57,9 in.)*2
1490 mm (58,7 in.)*2
Empattement2700 mm (106,3 in.)
Voie*1Avant1530 mm (60,2 in.)
Arrière1540 mm (60,6 in.)
Masse totale du véhicule1855 kg (4090 lb.)
Capacité maximum
autorisée par essieuAvant1060 kg (2337 lb.)
Arrière1020 kg (2249 lb.)

7359-1. Caractéristiques
PRIUS PHV_OM_OM47D00K_(EK)
9
Caractéristiques du véhicule

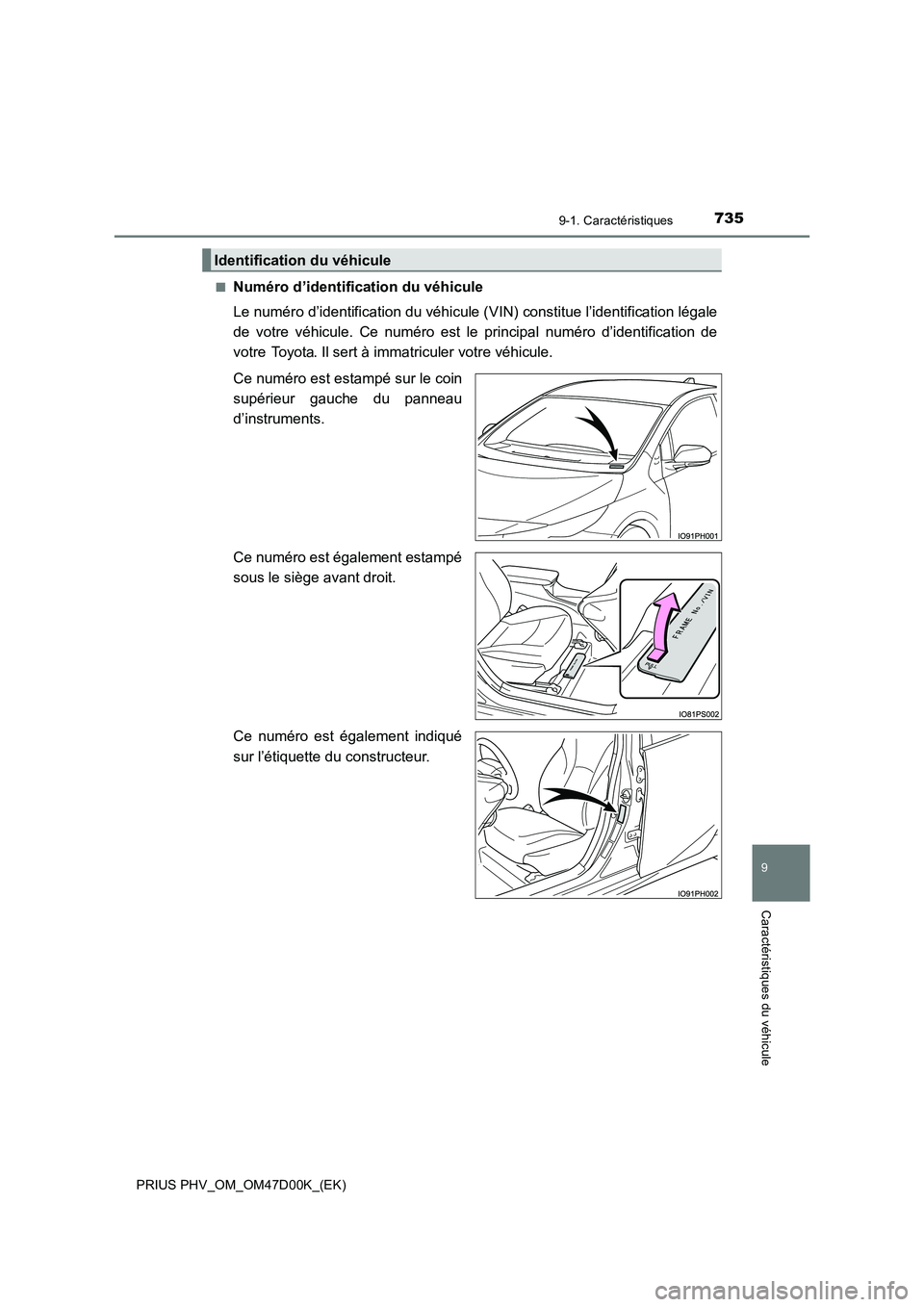

■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (V IN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de
votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampé sur le coin
supérieur gauche du panneau
d’instruments.
Ce numéro est également estampé
sous le siège avant droit.
Ce numéro est également indiqué
sur l’étiquette du constructeur.
Identification du véhicule

7369-1. Caractéristiques
PRIUS PHV_OM_OM47D00K_(EK)

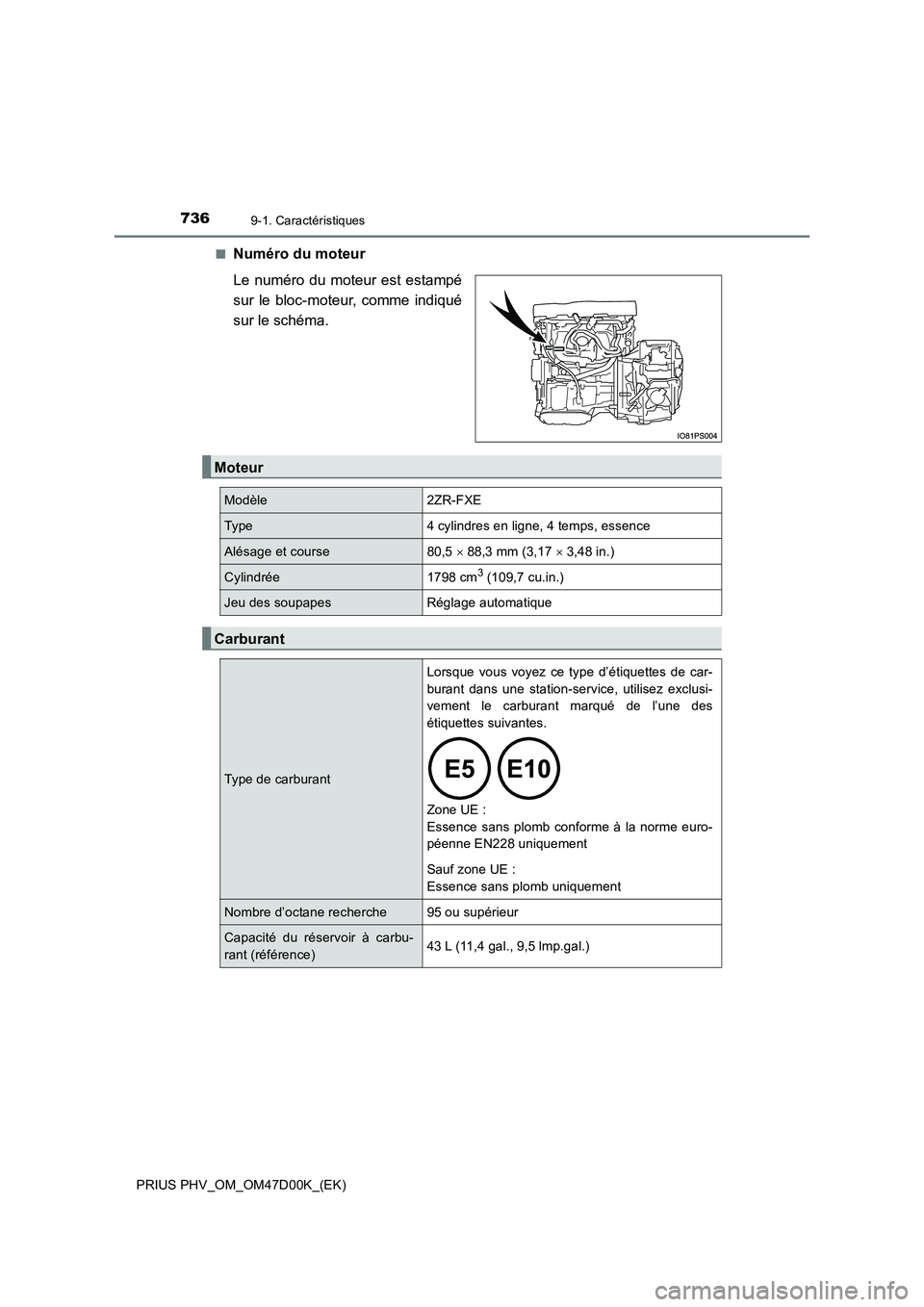

■Numéro du moteur
Le numéro du moteur est estampé
sur le bloc-moteur, comme indiqué
sur le schéma.
Moteur
Modèle2ZR-FXE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course80,5  88,3 mm (3,17  3,48 in.)
Cylindrée1798 cm3 (109,7 cu.in.)
Jeu des soupapesRéglage automatique
Carburant
Type de carburant
Lorsque vous voyez ce type d’étiquettes de car-
burant dans une station-service, utilisez exclusi-
vement le carburant marqué de l’une des
étiquettes suivantes.

Zone UE :
Essence sans plomb conforme à la norme euro-
péenne EN228 uniquement
Sauf zone UE :
Essence sans plomb uniquement
Nombre d’octane recherche95 ou supérieur
Capacité du réservoir à carbu-
rant (référence)43 L (11,4 gal., 9,5 lmp.gal.)

7379-1. Caractéristiques
PRIUS PHV_OM_OM47D00K_(EK)
9
Caractéristiques du véhicule

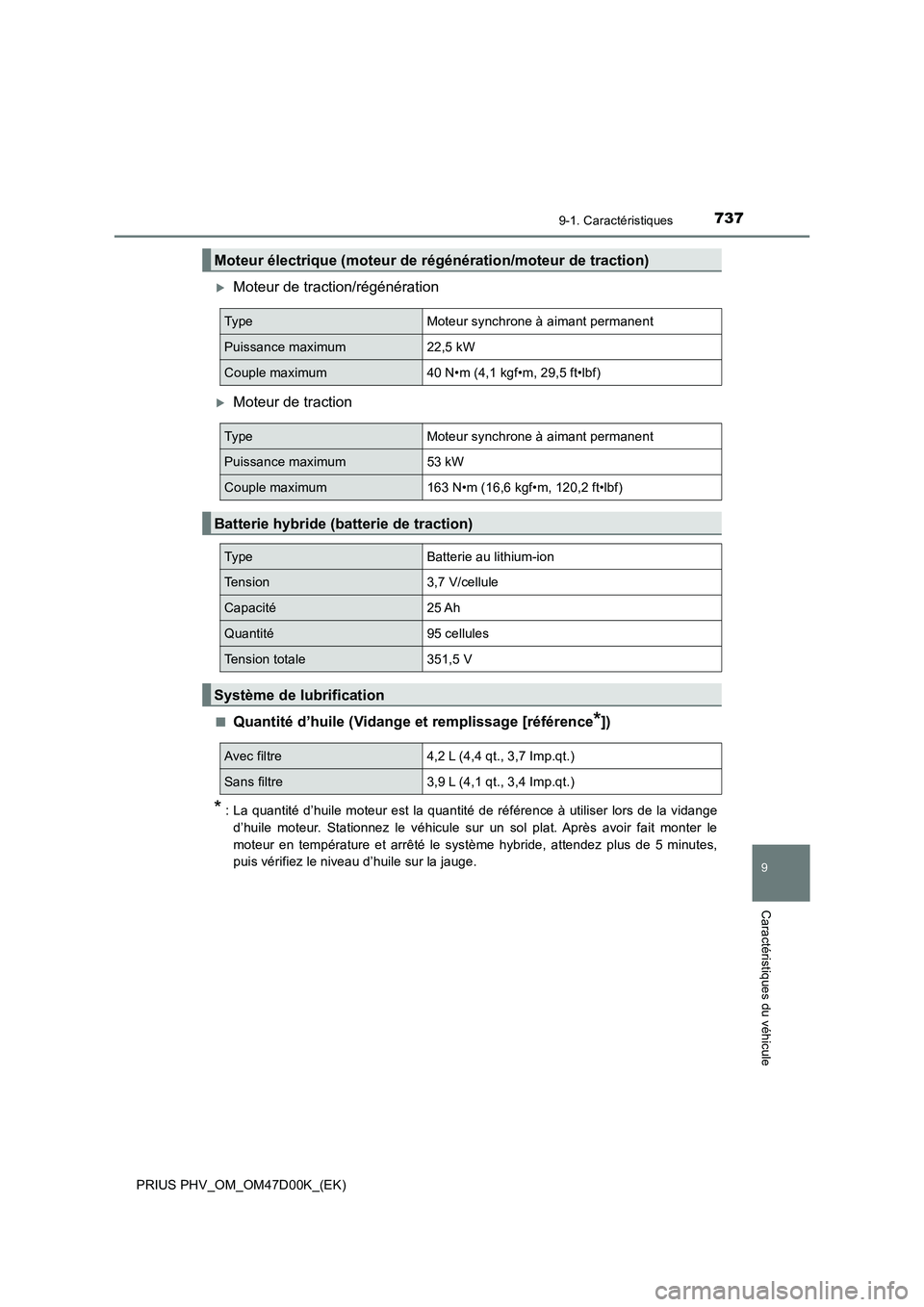

Moteur de traction/régénération
Moteur de traction
■Quantité d’huile (Vidange et remplissage [référence*])
* : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Stationnez le véhicule sur un sol plat. Après avoir fait monter le
moteur en température et arrêté le système hybride, attendez plus de 5 minutes,
puis vérifiez le niveau d’huile sur la jauge.
Moteur électrique (moteur de régénération/moteur de traction)
TypeMoteur synchrone à aimant permanent
Puissance maximum22,5 kW
Couple maximum40 N•m (4,1 kgf•m, 29,5 ft•lbf)
TypeMoteur synchrone à aimant permanent
Puissance maximum53 kW
Couple maximum163 N•m (16,6 kgf•m, 120,2 ft•lbf)
Batterie hybride (batterie de traction)
TypeBatterie au lithium-ion
Tension3,7 V/cellule
Capacité25 Ah
Quantité95 cellules
Tension totale351,5 V
Système de lubrification
Avec filtre4,2 L (4,4 qt., 3,7 Imp.qt.)
Sans filtre3,9 L (4,1 qt., 3,4 Imp.qt.)

7389-1. Caractéristiques
PRIUS PHV_OM_OM47D00K_(EK)■

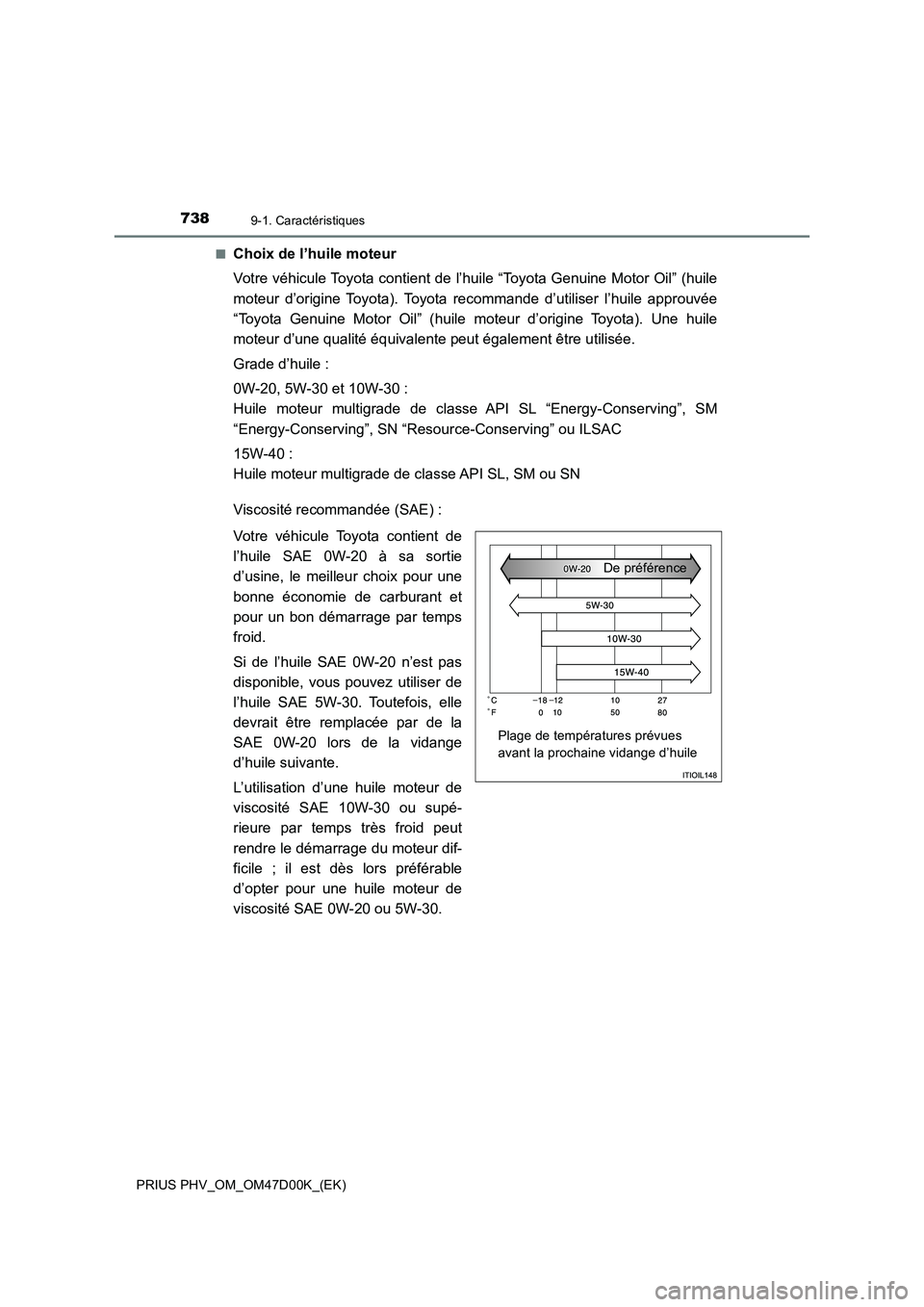

Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Toyota recommande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile moteur d’origine Toyota). Une huile
moteur d’une qualité équivalente peut également être utilisée.
Grade d’huile :
0W-20, 5W-30 et 10W-30 :
Huile moteur multigrade de classe API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” ou ILSAC
15W-40 :
Huile moteur multigrade de classe API SL, SM ou SN
Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-20 à sa sortie
d’usine, le meilleur choix pour une
bonne économie de carburant et
pour un bon démarrage par temps
froid.
Si de l’huile SAE 0W-20 n’est pas
disponible, vous pouvez utiliser de
l’huile SAE 5W-30. Toutefois, elle
devrait être remplacée par de la
SAE 0W-20 lors de la vidange
d’huile suivante.
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour une huile moteur de
viscosité SAE 0W-20 ou 5W-30.
Plage de températures prévues
avant la prochaine vidange d’huileDe préférence

7399-1. Caractéristiques
PRIUS PHV_OM_OM47D00K_(EK)
9
Caractéristiques du véhicule

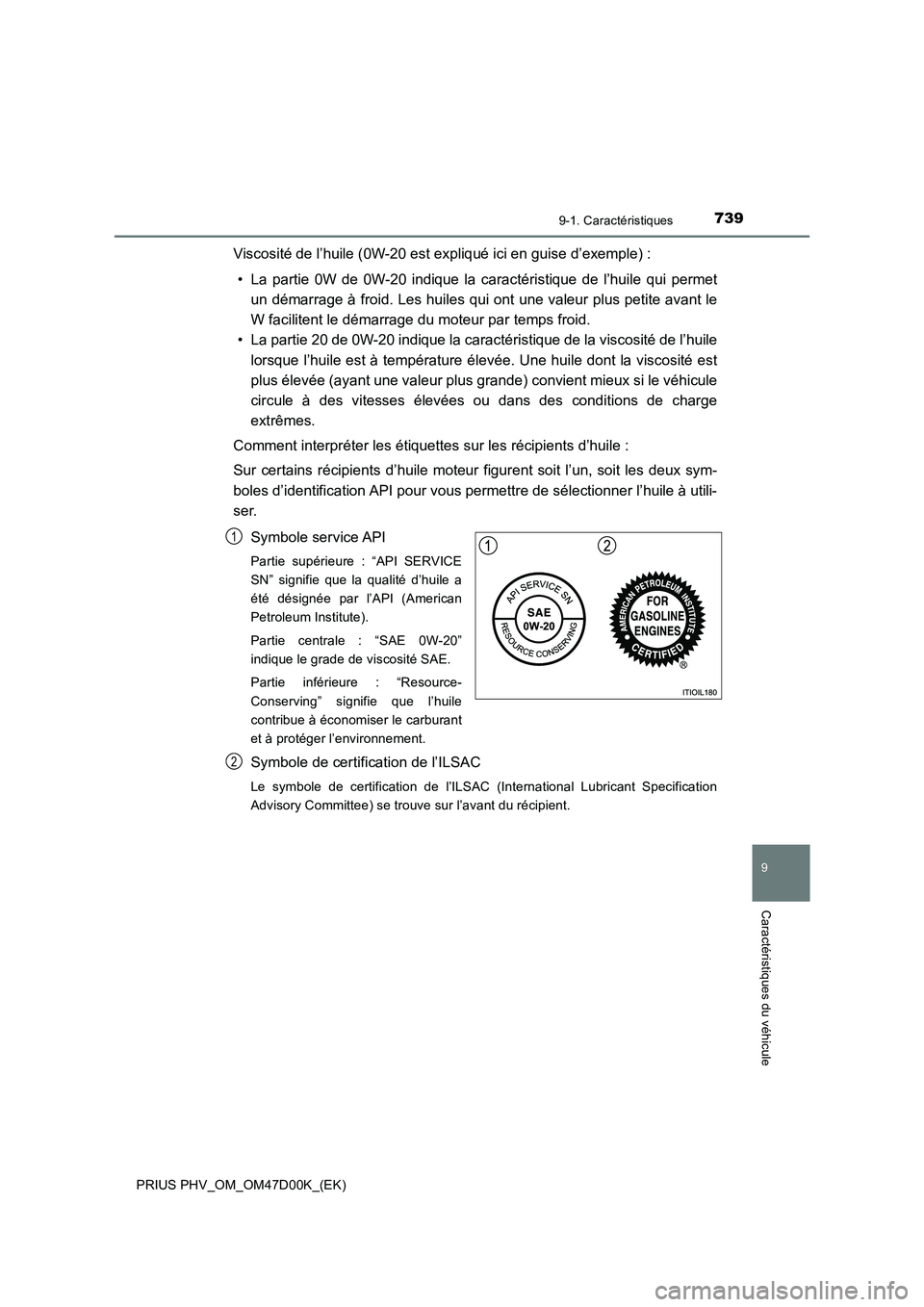

Viscosité de l’huile (0W-20 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-20 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 20 de 0W-20 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge
extrêmes.
Comment interpréter les étiquettes sur les récipients d’huile :
Sur certains récipients d’huile moteur figurent soit l’un, soit les deux sym-
boles d’identification API pour vous permettre de sélectionner l’huile à utili-
ser.
Symbole service API
Partie supérieure : “API SERVICE
SN” signifie que la qualité d’huile a
été désignée par l’API (American
Petroleum Institute).
Partie centrale : “SAE 0W-20”
indique le grade de viscosité SAE.
Partie inférieure : “Resource-
Conserving” signifie que l’huile
contribue à économiser le carburant
et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (International Lubricant Specification
Advisory Committee) se trouve sur l’avant du récipient.
1
2

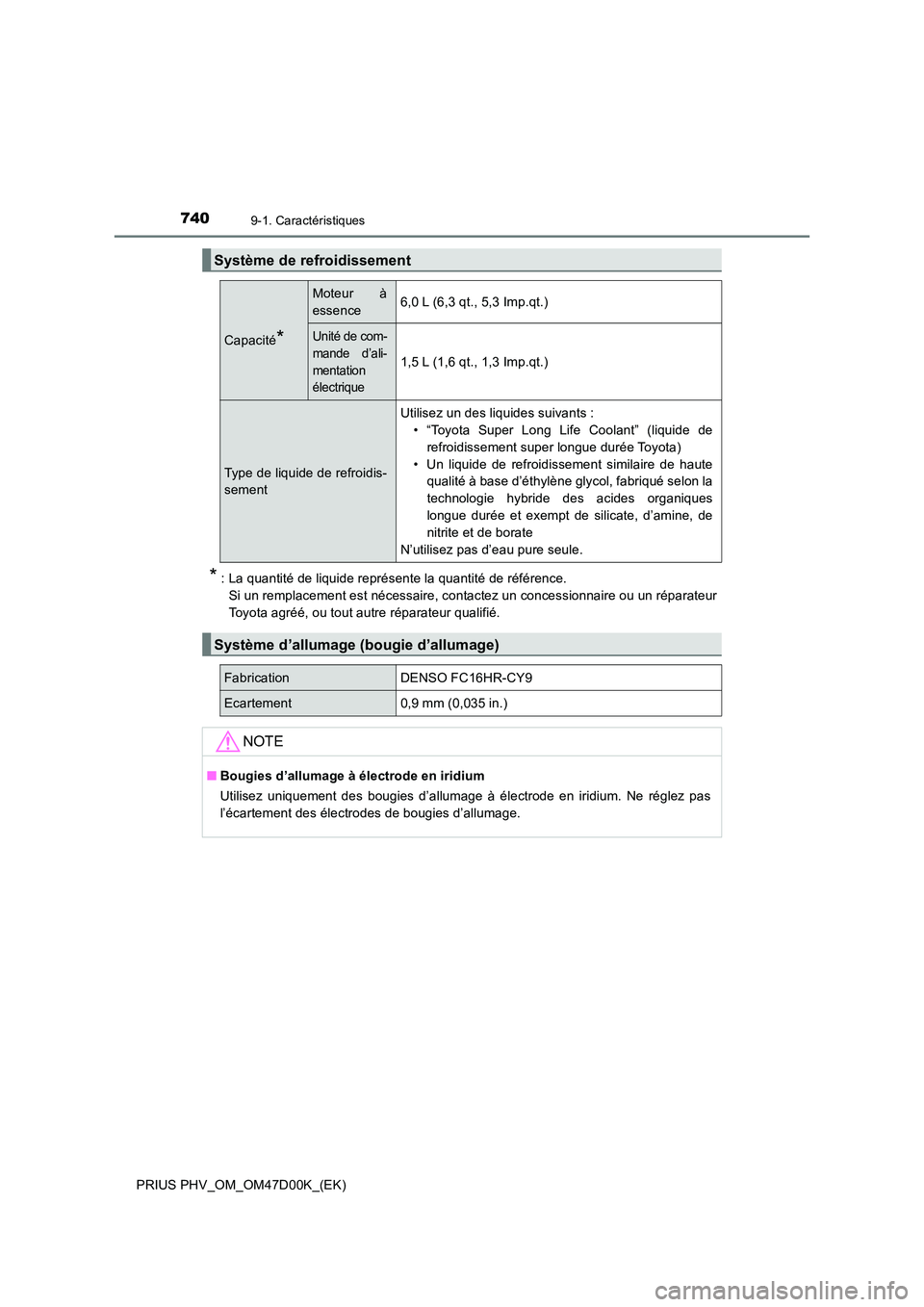

7409-1. Caractéristiques
PRIUS PHV_OM_OM47D00K_(EK)
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur qualifié.
Système de refroidissement
Capacité*
Moteur à
essence6,0 L (6,3 qt., 5,3 Imp.qt.)
Unité de com-
mande d’ali-
mentation
électrique
1,5 L (1,6 qt., 1,3 Imp.qt.)
Type de liquide de refroidis-
sement
Utilisez un des liquides suivants :
• “Toyota Super Long Life Coolant” (liquide de
refroidissement super longue durée Toyota)
• Un liquide de refroidissement similaire de haute
qualité à base d’éthylène glycol, fabriqué selon la
technologie hybride des acides organiques
longue durée et exempt de silicate, d’amine, de
nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage (bougie d’allumage)
FabricationDENSO FC16HR-CY9
Ecartement0,9 mm (0,035 in.)
NOTE
■ Bougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des électrodes de bougies d’allumage.
