1702-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

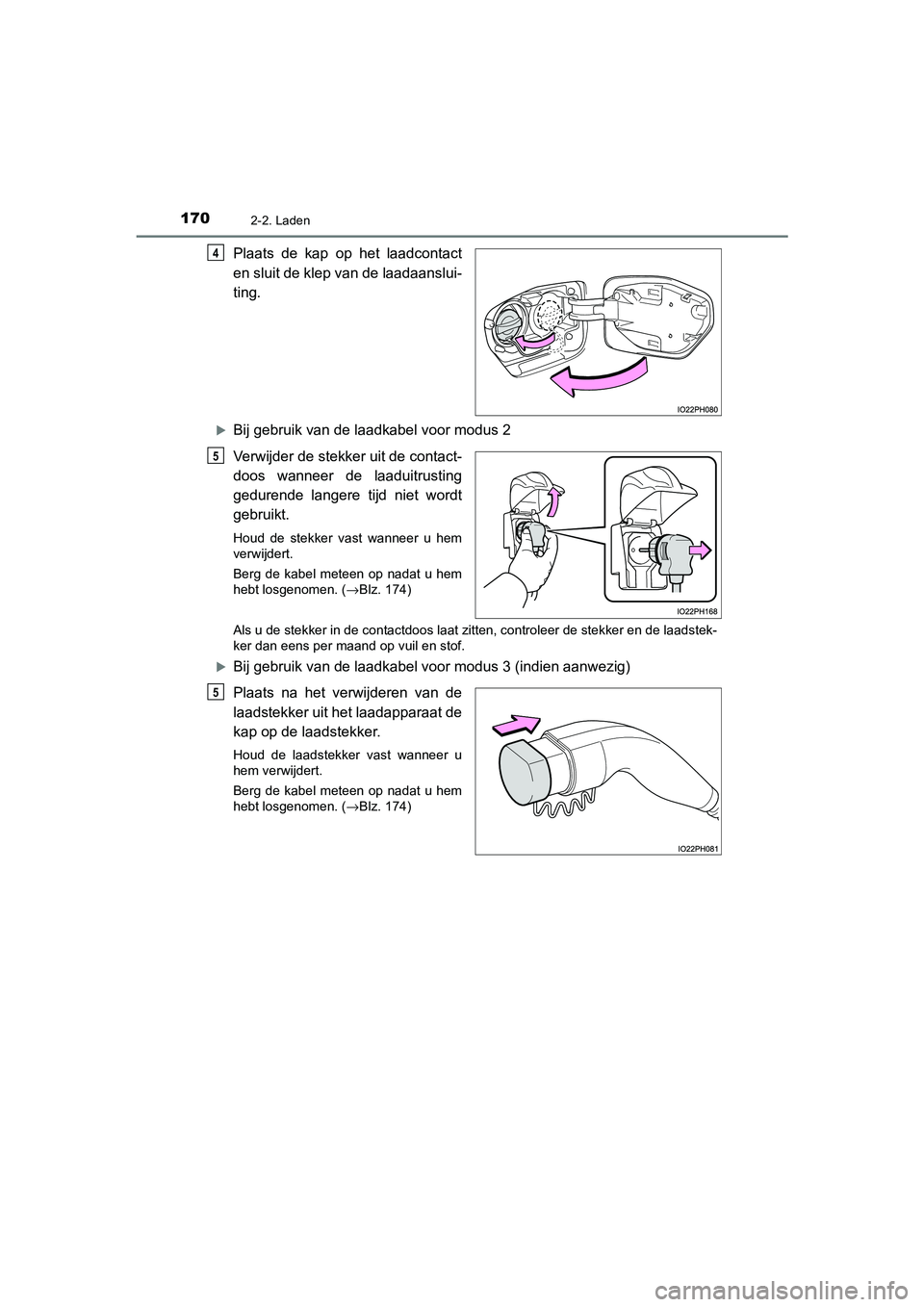

Plaats de kap op het laadcontact
en sluit de klep van de laadaanslui-
ting.
Bij gebruik van de laadkabel voor modus 2
Verwijder de stekker uit de contact-
doos wanneer de laaduitrusting
gedurende langere tijd niet wordt
gebruikt.
Houd de stekker vast wanneer u hem
verwijdert.
Berg de kabel meteen op nadat u hem
hebt losgenomen. (→Blz. 174)
Als u de stekker in de contactdoos laat zitten, controleer de stekker en de laadstek-
ker dan eens per maand op vuil en stof.
Bij gebruik van de laadkabel voor modus 3 (indien aanwezig)
Plaats na het verwijderen van de
laadstekker uit het laadapparaat de
kap op de laadstekker.
Houd de laadstekker vast wanneer u
hem verwijdert.
Berg de kabel meteen op nadat u hem
hebt losgenomen. ( →Blz. 174)
4
5
5
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 170 Monday, June 15, 2020 2:28 PM

1712-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

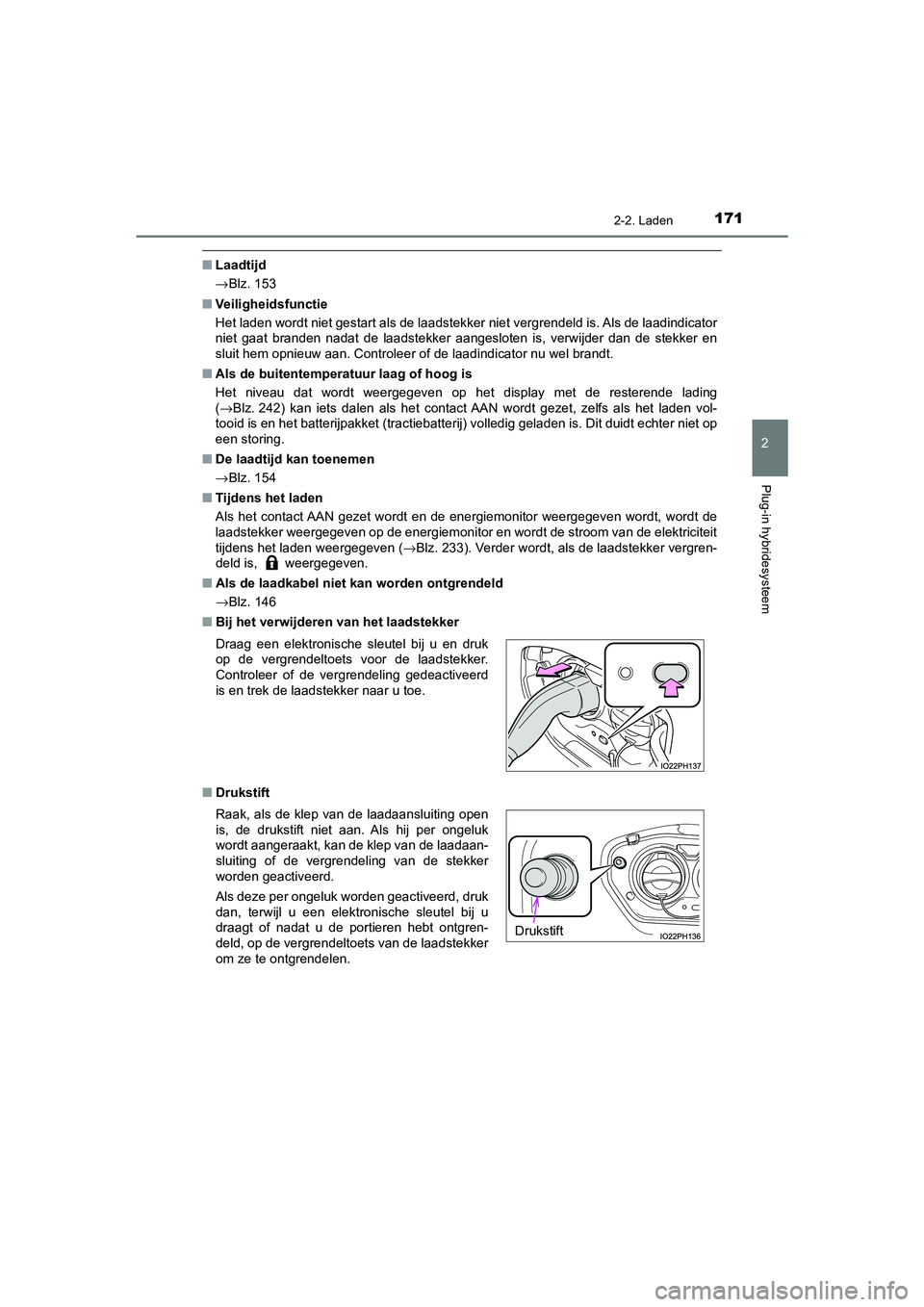

■Laadtijd
→Blz. 153
■ Veiligheidsfunctie
Het laden wordt niet gestart als de laadstekker niet vergrendeld is. Als de laadindicator
niet gaat branden nadat de laadstekker aangesloten is, verwijder dan de stekker en
sluit hem opnieuw aan. Controleer of de laadindicator nu wel brandt.
■ Als de buitentemperatuur laag of hoog is
Het niveau dat wordt weergegeven op het display met de resterende lading
(→ Blz. 242) kan iets dalen als het contact AAN wordt gezet, zelfs als het laden vol-
tooid is en het batterijpakket (tractiebatterij) volledig geladen is. Dit duidt echter niet op
een storing.
■ De laadtijd kan toenemen
→Blz. 154
■ Tijdens het laden
Als het contact AAN gezet wordt en de energiemonitor weergegeven wordt, wordt de
laadstekker weergegeven op de energiemonitor en wordt de stroom van de elektriciteit
tijdens het laden weergegeven ( →Blz. 233). Verder wordt, als de laadstekker vergren-
deld is, weergegeven.
■ Als de laadkabel niet kan worden ontgrendeld
→ Blz. 146
■ Bij het verwijderen van het laadstekker
■ Drukstift Draag een elektronische sleutel bij u en druk
op de vergrendeltoets voor de laadstekker.
Controleer of de vergrendeling gedeactiveerd
is en trek de laadstekker naar u toe.
Raak, als de klep van de laadaansluiting open
is, de drukstift niet aan. Als hij per ongeluk
wordt aangeraakt, kan de klep van de laadaan-
sluiting of de vergrendeling van de stekker
worden geactiveerd.
Als deze per ongeluk worden geactiveerd, druk
dan, terwijl u een elektronische sleutel bij u
draagt of nadat u de portieren hebt ontgren-
deld, op de vergrendeltoets van de laadstekker
om ze te ontgrendelen.
Drukstift
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 171 Monday, June 15, 2020 2:28 PM

1722-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

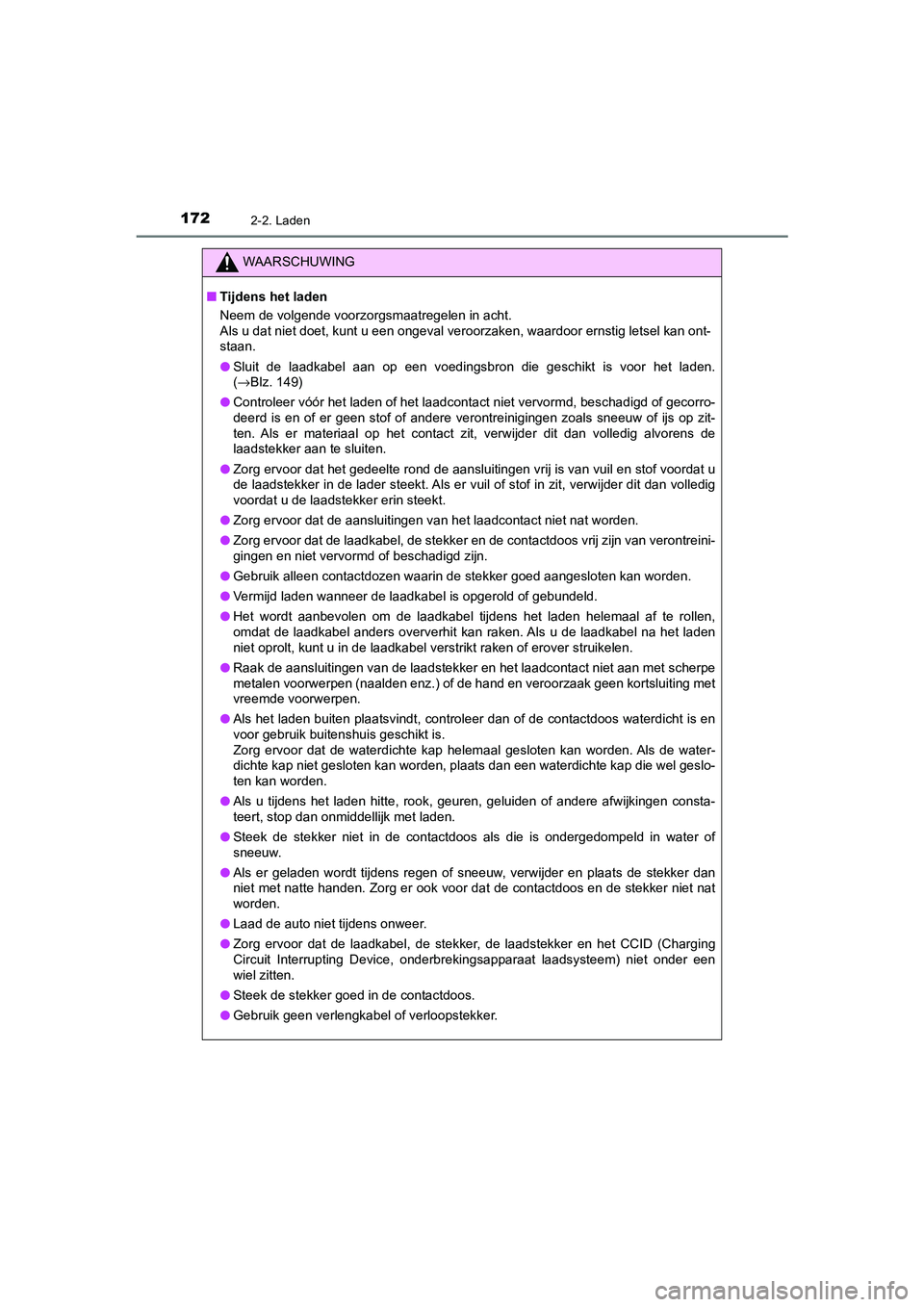

WAARSCHUWING
■Tijdens het laden
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor ernstig letsel kan ont-
staan.
● Sluit de laadkabel aan op een voedingsbron die geschikt is voor het laden.
(→ Blz. 149)
● Controleer vóór het laden of het laadcontact niet vervormd, beschadigd of gecorro-
deerd is en of er geen stof of andere verontreinigingen zoals sneeuw of ijs op zit-
ten. Als er materiaal op het contact zit, verwijder dit dan volledig alvorens de
laadstekker aan te sluiten.
● Zorg ervoor dat het gedeelte rond de aansluitingen vrij is van vuil en stof voordat u
de laadstekker in de lader steekt. Als er vuil of stof in zit, verwijder dit dan volledig
voordat u de laadstekker erin steekt.
● Zorg ervoor dat de aansluitingen van het laadcontact niet nat worden.
● Zorg ervoor dat de laadkabel, de stekker en de contactdoos vrij zijn van verontreini-
gingen en niet vervormd of beschadigd zijn.
● Gebruik alleen contactdozen waarin de stekker goed aangesloten kan worden.
● Vermijd laden wanneer de laadkabel is opgerold of gebundeld.
● Het wordt aanbevolen om de laadkabel tijdens het laden helemaal af te rollen,
omdat de laadkabel anders oververhit kan raken. Als u de laadkabel na het laden
niet oprolt, kunt u in de laadkabel verstrikt raken of erover struikelen.
● Raak de aansluitingen van de laadstekker en het laadcontact niet aan met scherpe
metalen voorwerpen (naalden enz.) of de hand en veroorzaak geen kortsluiting met
vreemde voorwerpen.
● Als het laden buiten plaatsvindt, controleer dan of de contactdoos waterdicht is en
voor gebruik buitenshuis geschikt is.
Zorg ervoor dat de waterdichte kap helemaal gesloten kan worden. Als de water-
dichte kap niet gesloten kan worden, plaats dan een waterdichte kap die wel geslo-
ten kan worden.
● Als u tijdens het laden hitte, rook, geuren, geluiden of andere afwijkingen consta-
teert, stop dan onmiddellijk met laden.
● Steek de stekker niet in de contactdoos als die is ondergedompeld in water of
sneeuw.
● Als er geladen wordt tijdens regen of sneeuw, verwijder en plaats de stekker dan
niet met natte handen. Zorg er ook voor dat de contactdoos en de stekker niet nat
worden.
● Laad de auto niet tijdens onweer.
● Zorg ervoor dat de laadkabel, de stekker, de laadstekker en het CCID (Charging
Circuit Interrupting Device, onderbrekingsapparaat laadsysteem) niet onder een
wiel zitten.
● Steek de stekker goed in de contactdoos.
● Gebruik geen verlengkabel of verloopstekker.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 172 Monday, June 15, 2020 2:28 PM

1732-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

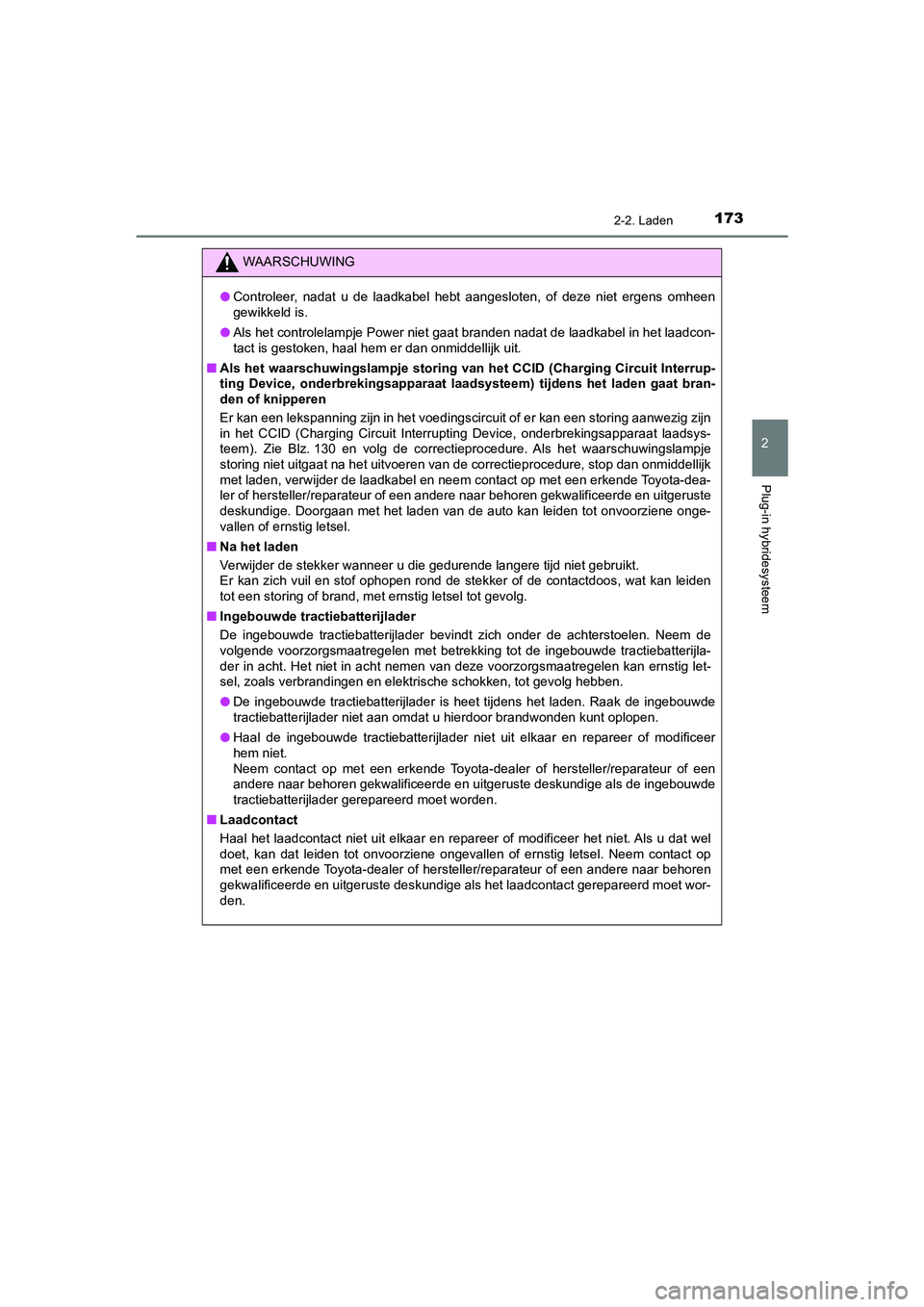

WAARSCHUWING
●Controleer, nadat u de laadkabel hebt aangesloten, of deze niet ergens omheen
gewikkeld is.
● Als het controlelampje Power niet gaat branden nadat de laadkabel in het laadcon-
tact is gestoken, haal hem er dan onmiddellijk uit.
■ Als het waarschuwingslampje storing van het CCID (Charging Circuit Interrup-
ting Device, onderb rekingsapparaat laadsysteem) tijdens het laden gaat bran-
den of knipperen
Er kan een lekspanning zijn in het voedingscircuit of er kan een storing aanwezig zijn
in het CCID (Charging Circuit Interrupting Device, onderbrekingsapparaat laadsys-
teem). Zie Blz. 130 en volg de correctieprocedure. Als het waarschuwingslampje
storing niet uitgaat na het uitvoeren van de correctieprocedure, stop dan onmiddellijk
met laden, verwijder de laadkabel en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een ander e naar behoren gekwalificeerde en uitgeruste
deskundige. Doorgaan met het laden van de auto kan leiden tot onvoorziene onge-
vallen of ernstig letsel.
■ Na het laden
Verwijder de stekker wanneer u die gedurende langere tijd niet gebruikt.
Er kan zich vuil en stof ophopen rond de stekker of de contactdoos, wat kan leiden
tot een storing of brand, met ernstig letsel tot gevolg.
■ Ingebouwde tractiebatterijlader
De ingebouwde tractiebatterijlader bevindt zich onder de achterstoelen. Neem de
volgende voorzorgsmaatregelen met betrekking tot de ingebouwde tractiebatterijla-
der in acht. Het niet in acht nemen van deze voorzorgsmaatregelen kan ernstig let-
sel, zoals verbrandingen en elektrische schokken, tot gevolg hebben.
● De ingebouwde tractiebatterijlader is heet tijdens het laden. Raak de ingebouwde
tractiebatterijlader niet aan omdat u hierdoor brandwonden kunt oplopen.
● Haal de ingebouwde tractiebatterijlader niet uit elkaar en repareer of modificeer
hem niet.
Neem contact op met een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als de ingebouwde
tractiebatterijlader gerepareerd moet worden.
■ Laadcontact
Haal het laadcontact niet uit elkaar en repareer of modificeer het niet. Als u dat wel
doet, kan dat leiden tot onvoorziene ongevallen of ernstig letsel. Neem contact op
met een erkende Toyota-dealer of herstel ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige als het laadcontact gerepareerd moet wor-
den.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 173 Monday, June 15, 2020 2:28 PM

1742-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

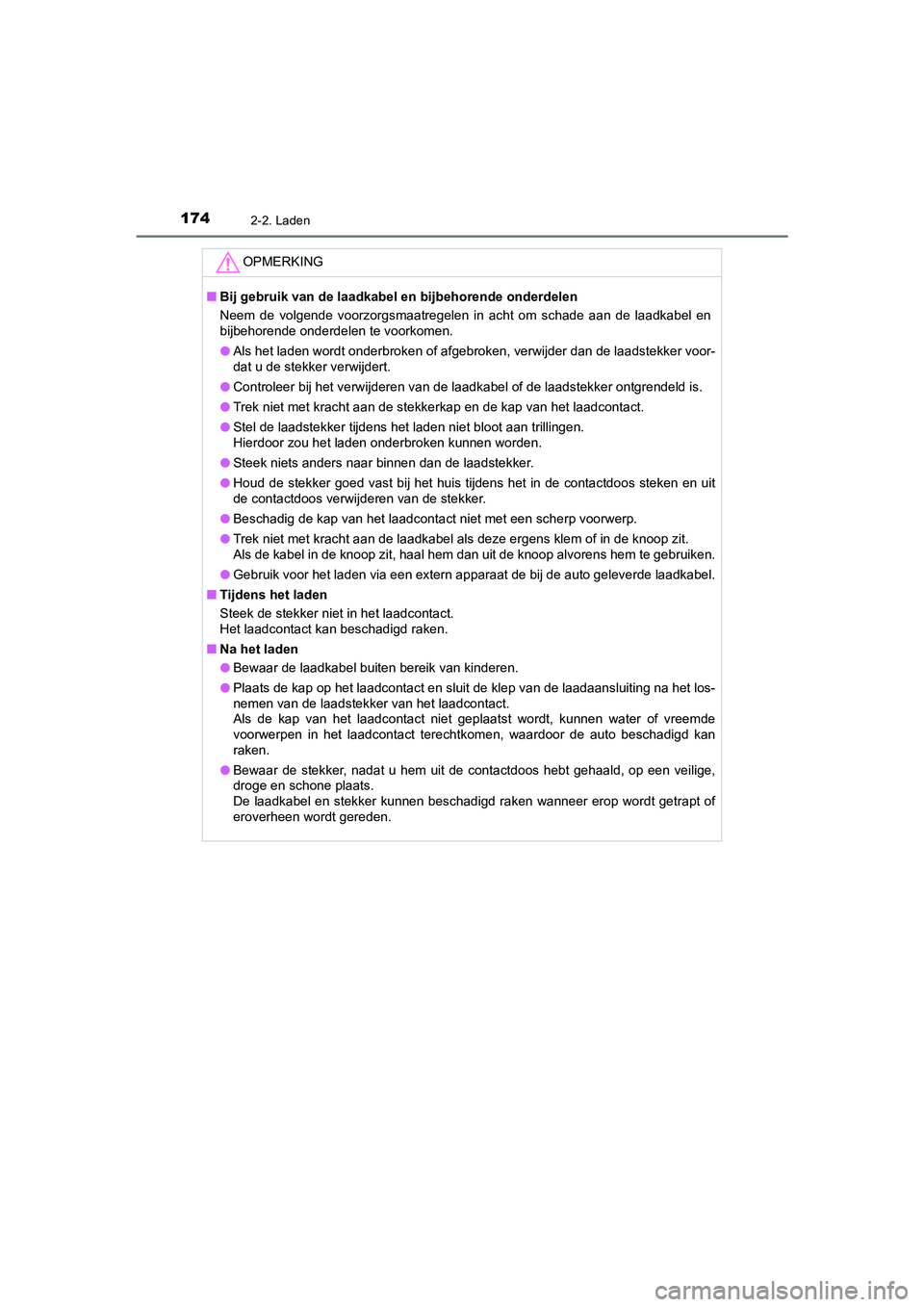

OPMERKING
■Bij gebruik van de laadkabel en bijbehorende onderdelen
Neem de volgende voorzorgsmaatregelen in acht om schade aan de laadkabel en
bijbehorende onderdelen te voorkomen.
● Als het laden wordt onderbroken of afgebroken, verwijder dan de laadstekker voor-
dat u de stekker verwijdert.
● Controleer bij het verwijderen van de laadkabel of de laadstekker ontgrendeld is.
● Trek niet met kracht aan de stekkerkap en de kap van het laadcontact.
● Stel de laadstekker tijdens het laden niet bloot aan trillingen.
Hierdoor zou het laden onderbroken kunnen worden.
● Steek niets anders naar binnen dan de laadstekker.
● Houd de stekker goed vast bij het huis tijdens het in de contactdoos steken en uit
de contactdoos verwijderen van de stekker.
● Beschadig de kap van het laadcontact niet met een scherp voorwerp.
● Trek niet met kracht aan de laadkabel als deze ergens klem of in de knoop zit.
Als de kabel in de knoop zit, haal hem dan uit de knoop alvorens hem te gebruiken.
● Gebruik voor het laden via een extern apparaat de bij de auto geleverde laadkabel.
■ Tijdens het laden
Steek de stekker niet in het laadcontact.
Het laadcontact kan beschadigd raken.
■ Na het laden
● Bewaar de laadkabel buiten bereik van kinderen.
● Plaats de kap op het laadcontact en sluit de klep van de laadaansluiting na het los-
nemen van de laadstekker van het laadcontact.
Als de kap van het laadcontact niet geplaatst wordt, kunnen water of vreemde
voorwerpen in het laadcontact terechtkomen, waardoor de auto beschadigd kan
raken.
● Bewaar de stekker, nadat u hem uit de contactdoos hebt gehaald, op een veilige,
droge en schone plaats.
De laadkabel en stekker kunnen beschadigd raken wanneer erop wordt getrapt of
eroverheen wordt gereden.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 174 Monday, June 15, 2020 2:28 PM

1752-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

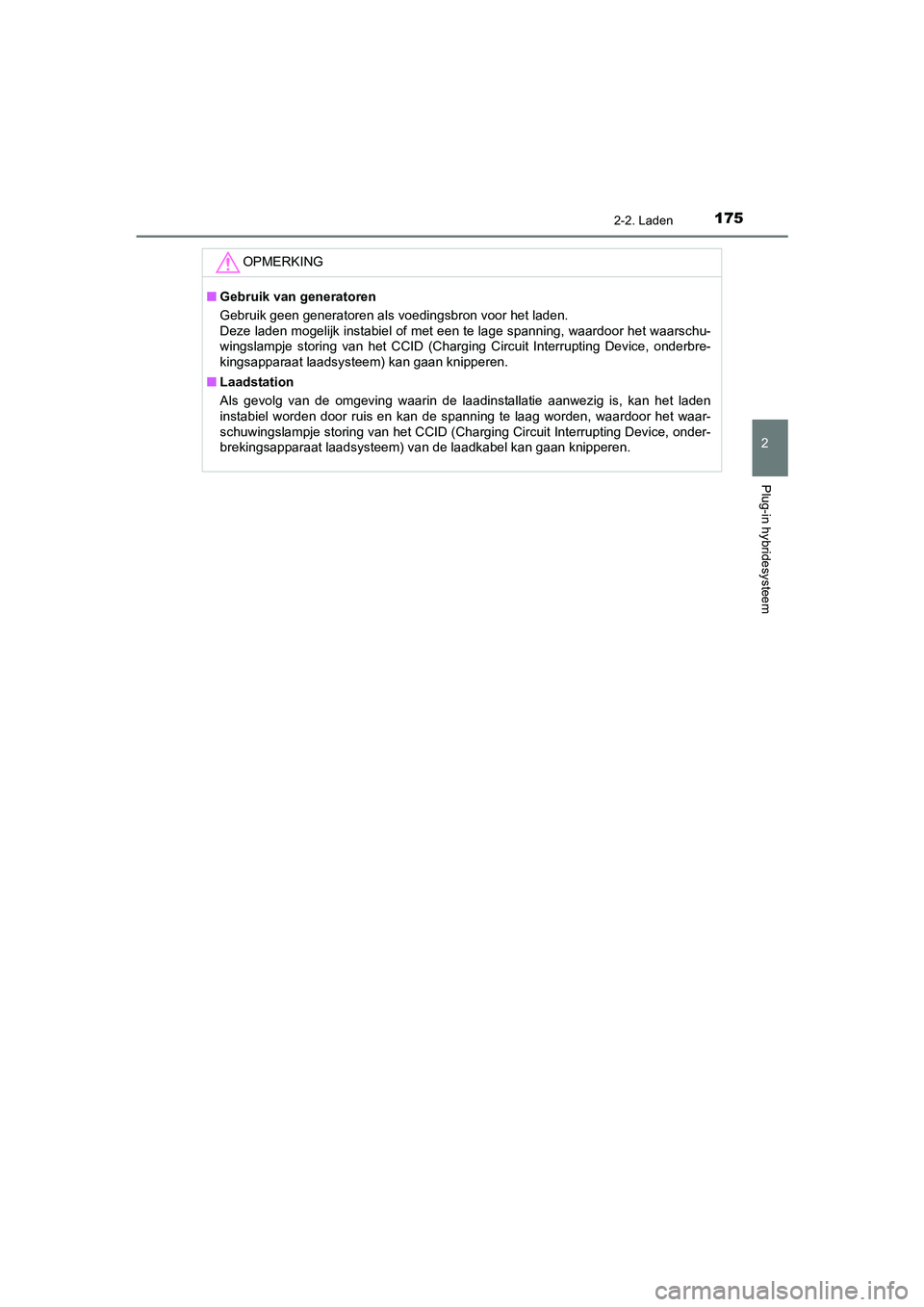

OPMERKING
■Gebruik van generatoren
Gebruik geen generatoren als voedingsbron voor het laden.
Deze laden mogelijk instabiel of met een te lage spanning, waardoor het waarschu-
wingslampje storing van het CCID (Charging Circuit Interrupting Device, onderbre-
kingsapparaat laadsysteem) kan gaan knipperen.
■ Laadstation
Als gevolg van de omgeving waarin de laadinstallatie aanwezig is, kan het laden
instabiel worden door ruis en kan de spanning te laag worden, waardoor het waar-
schuwingslampje storing van het CCID (Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem) van de laadkabel kan gaan knipperen.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 175 Monday, June 15, 2020 2:28 PM

1762-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

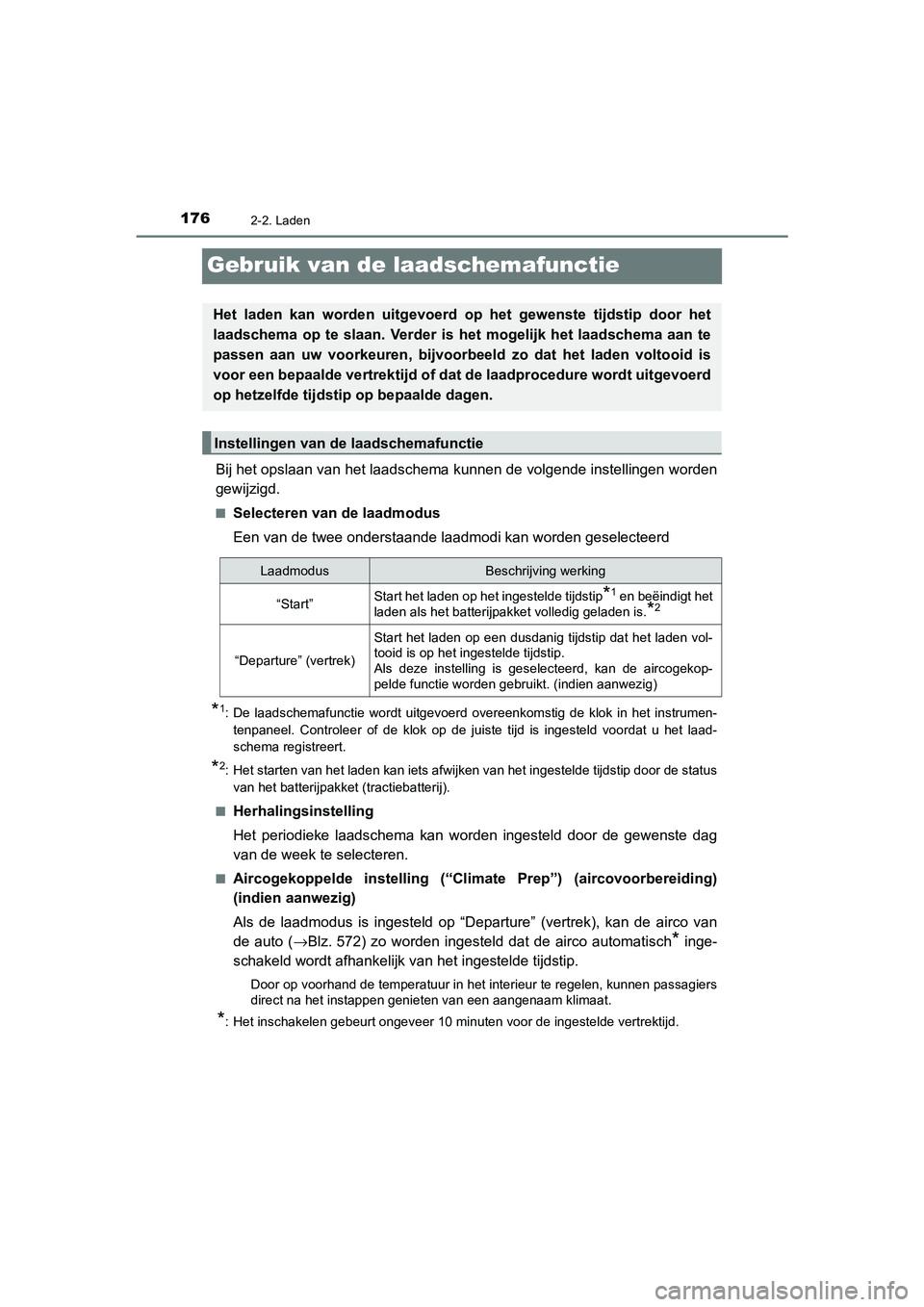

Gebruik van de laadschemafunctie
Bij het opslaan van het laadschema kunnen de volgende instellingen worden
gewijzigd.
■Selecteren van de laadmodus
Een van de twee onderstaande laadmodi kan worden geselecteerd
*1: De laadschemafunctie wordt uitgevoerd overeenkomstig de klok in het instrumen- tenpaneel. Controleer of de klok op de juiste tijd is ingesteld voordat u het laad-
schema registreert.
*2: Het starten van het laden kan iets afwijken van het ingestelde tijdstip door de status
van het batterijpakket (tractiebatterij).
■
Herhalingsinstelling
Het periodieke laadschema kan worden ingesteld door de gewenste dag
van de week te selecteren.
■Aircogekoppelde instelling (“Climate Prep”) (air covoorbereiding)
(indien aanwezig)
Als de laadmodus is ingesteld op “Departure” (vertrek), kan de airco van
de auto ( →Blz. 572) zo worden ingesteld dat de airco automatisch
* inge-
schakeld wordt afhankelijk van het ingestelde tijdstip.
Door op voorhand de temperatuur in het interieur te regelen, kunnen passagiers
direct na het instappen genieten van een aangenaam klimaat.
*: Het inschakelen gebeurt ongeveer 10 minuten voor de ingestelde vertrektijd.
Het laden kan worden uitgevoerd op het gewenste tijdstip door het
laadschema op te slaan. Verder is het mogelijk het laadschema aan te
passen aan uw voorkeuren, bijvoorb eeld zo dat het laden voltooid is
voor een bepaalde vertrektijd of da t de laadprocedure wordt uitgevoerd
op hetzelfde tijdstip op bepaalde dagen.
Instellingen van de laadschemafunctie
LaadmodusBeschrijving werking
“Start”Start het laden op het ingestelde tijdstip*1 en beëindigt het
laden als het batterijpakket volledig geladen is.*2
“Departure” (vertrek)
Start het laden op een dusdanig tijdstip dat het laden vol-
tooid is op het ingestelde tijdstip.
Als deze instelling is geselecteerd, kan de aircogekop-
pelde functie worden gebruikt. (indien aanwezig)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 176 Monday, June 15, 2020 2:28 PM

1772-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

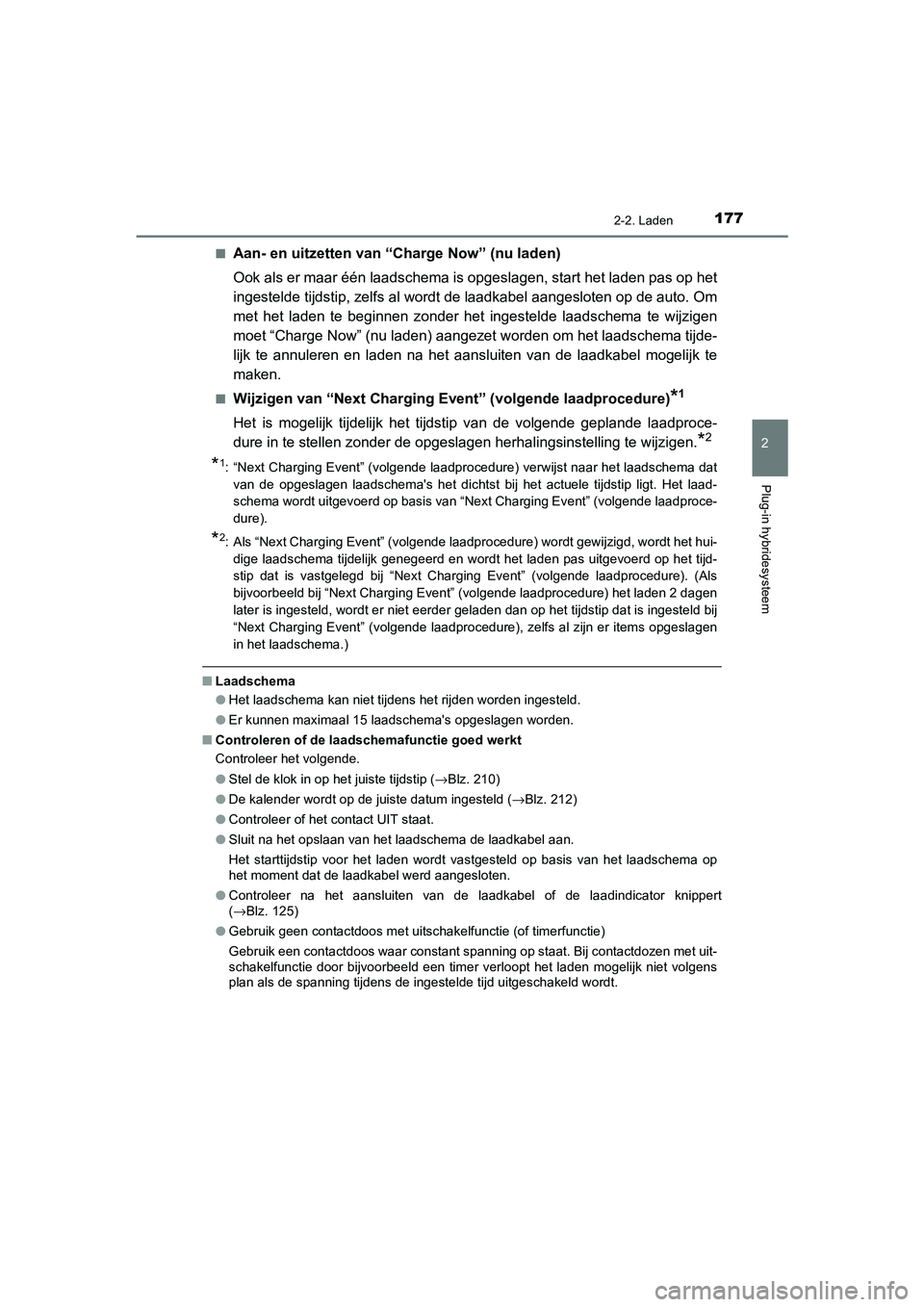

■Aan- en uitzetten van “Charge Now” (nu laden)
Ook als er maar één laadschema is opgeslagen, start het laden pas op het
ingestelde tijdstip, zelfs al wordt de laadkabel aangesloten op de auto. Om
met het laden te beginnen zonder het ingestelde laadschema te wijzigen
moet “Charge Now” (nu laden) aangezet worden om het laadschema tijde-
lijk te annuleren en laden na het aansluiten van de laadkabel mogelijk te
maken.
■Wijzigen van “Next Charging Ev ent” (volgende laadprocedure)*1
Het is mogelijk tijdelijk het tijdstip van de volgende geplande laadproce-
dure in te stellen zonder de opgeslagen herhalingsinstelling te wijzigen.
*2
*1: “Next Charging Event” (volgende laadprocedure) verwijst naar het laadschema dat
van de opgeslagen laadschema's het dichtst bij het actuele tijdstip ligt. Het laad-
schema wordt uitgevoerd op basis van “Next Charging Event” (volgende laadproce-
dure).
*2: Als “Next Charging Event” (volgende laadpr ocedure) wordt gewijzigd, wordt het hui-
dige laadschema tijdelijk genegeerd en wordt het laden pas uitgevoerd op het tijd-
stip dat is vastgelegd bij “Next Charging Event” (volgende laadprocedure). (Als
bijvoorbeeld bij “Next Charging Event” (volgende laadprocedure) het laden 2 dagen
later is ingesteld, wordt er niet eerder geladen dan op het tijdstip dat is ingesteld bij
“Next Charging Event” (volgende laadprocedure), zelfs al zijn er items opgeslagen
in het laadschema.)
■ Laadschema
●Het laadschema kan niet tijdens het rijden worden ingesteld.
● Er kunnen maximaal 15 laadschema's opgeslagen worden.
■ Controleren of de laadschemafunctie goed werkt
Controleer het volgende.
●Stel de klok in op het juiste tijdstip ( →Blz. 210)
● De kalender wordt op de juiste datum ingesteld ( →Blz. 212)
● Controleer of het contact UIT staat.
● Sluit na het opslaan van het laadschema de laadkabel aan.
Het starttijdstip voor het laden wordt vastgesteld op basis van het laadschema op
het moment dat de laadkabel werd aangesloten.
● Controleer na het aansluiten van de laadkabel of de laadindicator knippert
(→ Blz. 125)
● Gebruik geen contactdoos met uitschakelfunctie (of timerfunctie)
Gebruik een contactdoos waar constant spanning op staat. Bij contactdozen met uit-
schakelfunctie door bijvoorbeeld een timer verloopt het laden mogelijk niet volgens
plan als de spanning tijdens de ingestelde tijd uitgeschakeld wordt.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 177 Monday, June 15, 2020 2:28 PM

1782-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

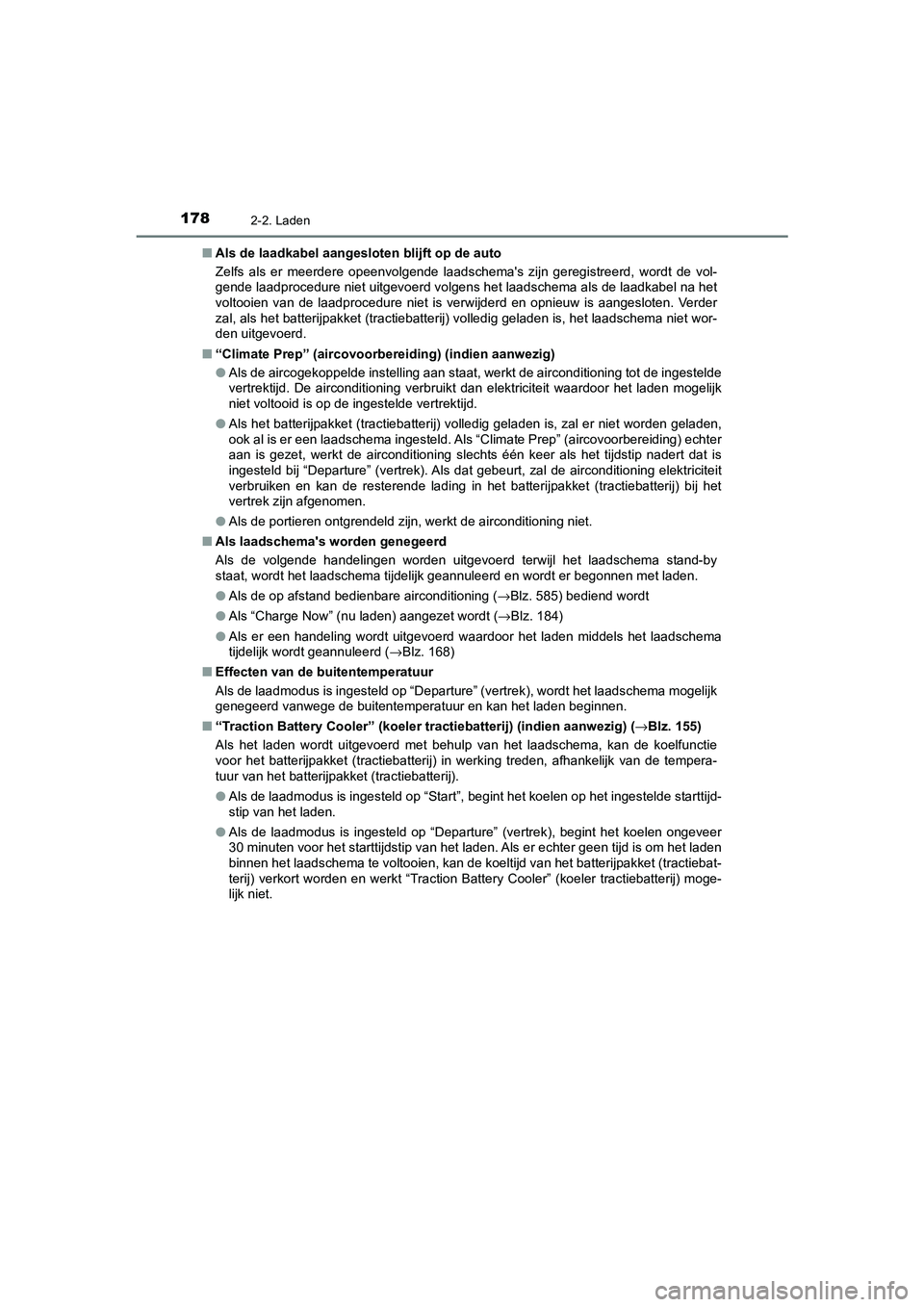

■Als de laadkabel aangesl oten blijft op de auto
Zelfs als er meerdere opeenvolgende laadschema's zijn geregistreerd, wordt de vol-
gende laadprocedure niet uitgevoerd volgens het laadschema als de laadkabel na het
voltooien van de laadprocedure niet is verwijderd en opnieuw is aangesloten. Verder
zal, als het batterijpakket (tractiebatterij) volledig geladen is, het laadschema niet wor-
den uitgevoerd.
■ “Climate Prep” (aircovoorbereiding) (indien aanwezig)
●Als de aircogekoppelde instelling aan staat, werkt de airconditioning tot de ingestelde
vertrektijd. De airconditioning verbruikt dan elektriciteit waardoor het laden mogelijk
niet voltooid is op de ingestelde vertrektijd.
● Als het batterijpakket (tractiebatterij) volledig geladen is, zal er niet worden geladen,
ook al is er een laadschema ingesteld. Als “Climate Prep” (aircovoorbereiding) echter
aan is gezet, werkt de airconditioning slechts één keer als het tijdstip nadert dat is
ingesteld bij “Departure” (vertrek). Als dat gebeurt, zal de airconditioning elektriciteit
verbruiken en kan de resterende lading in het batterijpakket (tractiebatterij) bij het
vertrek zijn afgenomen.
● Als de portieren ontgrendeld zijn, werkt de airconditioning niet.
■ Als laadschema's worden genegeerd
Als de volgende handelingen worden uitgevoerd terwijl het laadschema stand-by
staat, wordt het laadschema tijdelijk geannuleerd en wordt er begonnen met laden.
●Als de op afstand bedienbare airconditioning ( →Blz. 585) bediend wordt
● Als “Charge Now” (nu laden) aangezet wordt ( →Blz. 184)
● Als er een handeling wordt uitgevoerd waardoor het laden middels het laadschema
tijdelijk wordt geannuleerd ( →Blz. 168)
■ Effecten van de buitentemperatuur
Als de laadmodus is ingesteld op “Departure” (vertrek), wordt het laadschema mogelijk
genegeerd vanwege de buitentemperatuur en kan het laden beginnen.
■ “Traction Battery Cooler” (koeler tr actiebatterij) (indien aanwezig) (→Blz. 155)
Als het laden wordt uitgevoerd met behulp van het laadschema, kan de koelfunctie
voor het batterijpakket (tractiebatterij) in werking treden, afhankelijk van de tempera-
tuur van het batterijpakket (tractiebatterij).
● Als de laadmodus is ingesteld op “Start”, begint het koelen op het ingestelde starttijd-
stip van het laden.
● Als de laadmodus is ingesteld op “Departure” (vertrek), begint het koelen ongeveer
30 minuten voor het starttijdstip van het laden. Als er echter geen tijd is om het laden
binnen het laadschema te voltooien, kan de koeltijd van het batterijpakket (tractiebat-
terij) verkort worden en werkt “Traction Battery Cooler” (koeler tractiebatterij) moge-
lijk niet.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 178 Monday, June 15, 2020 2:28 PM

1792-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

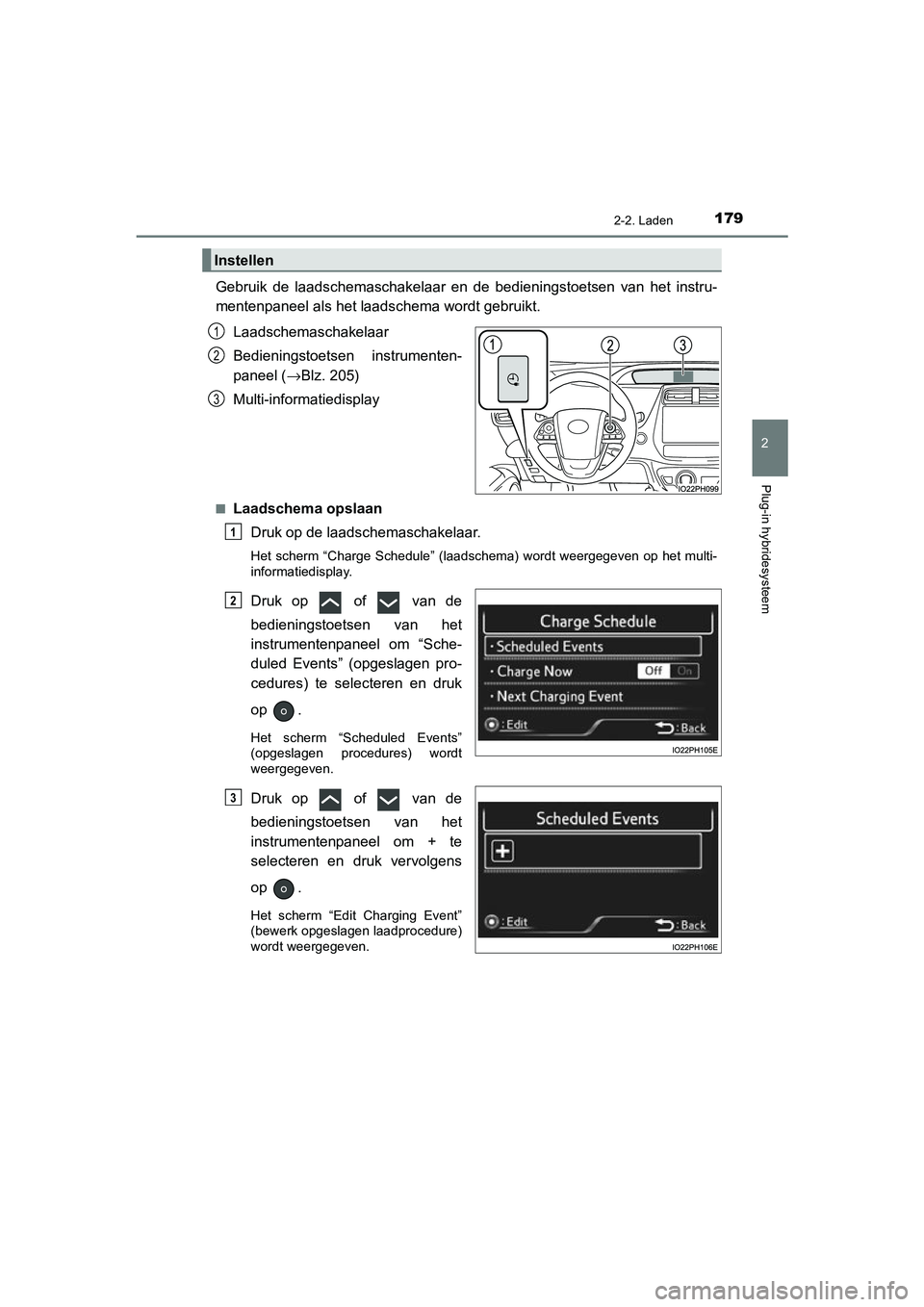

Gebruik de laadschemaschakelaar en de bedieningstoetsen van het instru-
mentenpaneel als het laadschema wordt gebruikt.Laadschemaschakelaar
Bedieningstoetsen instrumenten-
paneel ( →Blz. 205)
Multi-informatiedisplay
■Laadschema opslaan
Druk op de laadschemaschakelaar.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op het multi-
informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Sche-
duled Events” (opgeslagen pro-
cedures) te selecteren en druk
op .
Het scherm “Scheduled Events”
(opgeslagen procedures) wordt
weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om + te
selecteren en druk vervolgens
op .
Het scherm “Edit Charging Event”
(bewerk opgeslagen laadprocedure)
wordt weergegeven.
Instellen
1
2
3
1
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 179 Monday, June 15, 2020 2:28 PM
