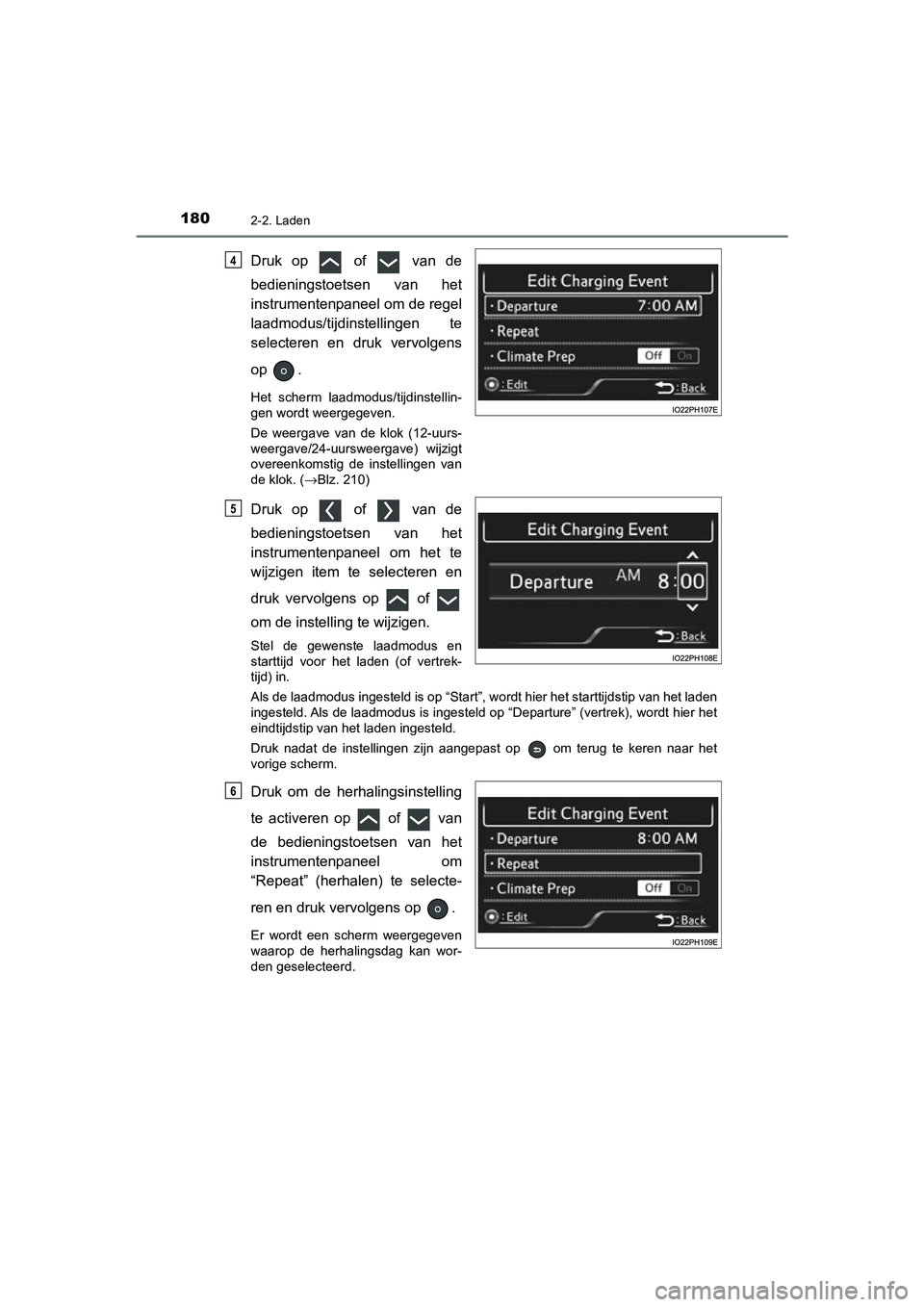

1802-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om de regel
laadmodus/tijdinstellingen te
selecteren en druk vervolgens
op .
Het scherm laadmodus/tijdinstellin-
gen wordt weergegeven.
De weergave van de klok (12-uurs-
weergave/24-uursweergave) wijzigt
overeenkomstig de instellingen van
de klok. (→Blz. 210)
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het te
wijzigen item te selecteren en
druk vervolgens op of
om de instelling te wijzigen.
Stel de gewenste laadmodus en
starttijd voor het laden (of vertrek-
tijd) in.
Als de laadmodus ingesteld is op “Start”, wordt hier het starttijdstip van het laden
ingesteld. Als de laadmodus is ingesteld op “Departure” (vertrek), wordt hier het
eindtijdstip van het laden ingesteld.
Druk nadat de instellingen zijn aangepast op om terug te keren naar het
vorige scherm.
Druk om de herhalingsinstelling
te activeren op of van
de bedieningstoetsen van het
instrumentenpaneel om
“Repeat” (herhalen) te selecte-
ren en druk vervolgens op .
Er wordt een scherm weergegeven
waarop de herhalingsdag kan wor-
den geselecteerd.
4
5
6
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 180 Monday, June 15, 2020 2:28 PM

1812-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

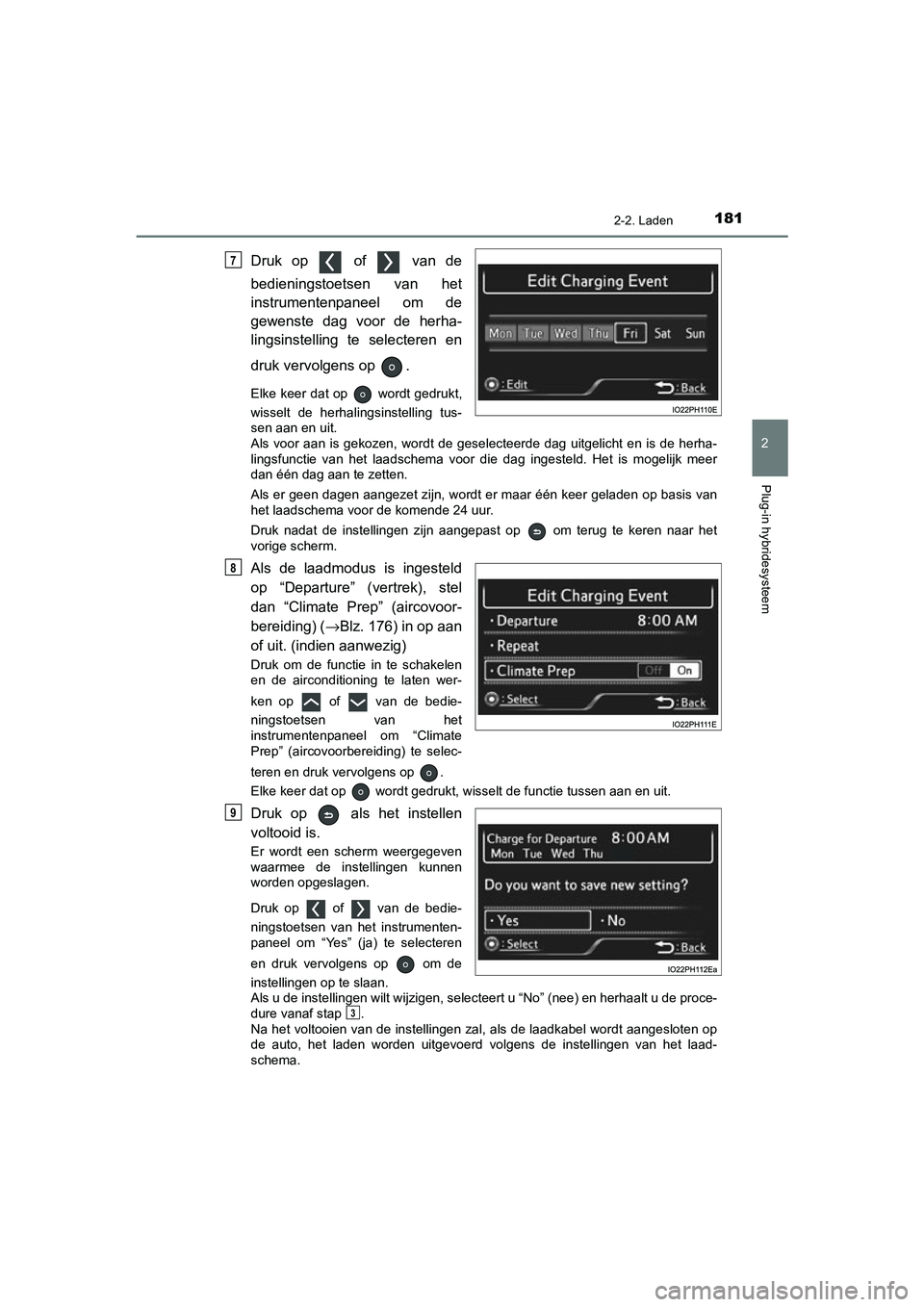

Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om de
gewenste dag voor de herha-
lingsinstelling te selecteren en
druk vervolgens op .
Elke keer dat op wordt gedrukt,
wisselt de herhalingsinstelling tus-
sen aan en uit.
Als voor aan is gekozen, wordt de geselecteerde dag uitgelicht en is de herha-
lingsfunctie van het laadschema voor die dag ingesteld. Het is mogelijk meer
dan één dag aan te zetten.
Als er geen dagen aangezet zijn, wordt er maar één keer geladen op basis van
het laadschema voor de komende 24 uur.
Druk nadat de instellingen zijn aangepast op om terug te keren naar het
vorige scherm.
Als de laadmodus is ingesteld
op “Departure” (vertrek), stel
dan “Climate Prep” (aircovoor-
bereiding) (→Blz. 176) in op aan
of uit. (indien aanwezig)
Druk om de functie in te schakelen
en de airconditioning te laten wer-
ken op of van de bedie-
ningstoetsen van het
instrumentenpaneel om “Climate
Prep” (aircovoorbereiding) te selec-
teren en druk vervolgens op .
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en uit.
Druk op als het instellen
voltooid is.
Er wordt een scherm weergegeven
waarmee de instellingen kunnen
worden opgeslagen.
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Yes” (ja) te selecteren
en druk vervolgens op om de
instellingen op te slaan.
Als u de instellingen wilt wijzigen, select eert u “No” (nee) en herhaalt u de proce-
dure vanaf stap .
Na het voltooien van de instellingen zal, als de laadkabel wordt aangesloten op
de auto, het laden worden uitgevoerd volgens de instellingen van het laad-
schema.
7
8
9
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 181 Monday, June 15, 2020 2:28 PM

1822-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

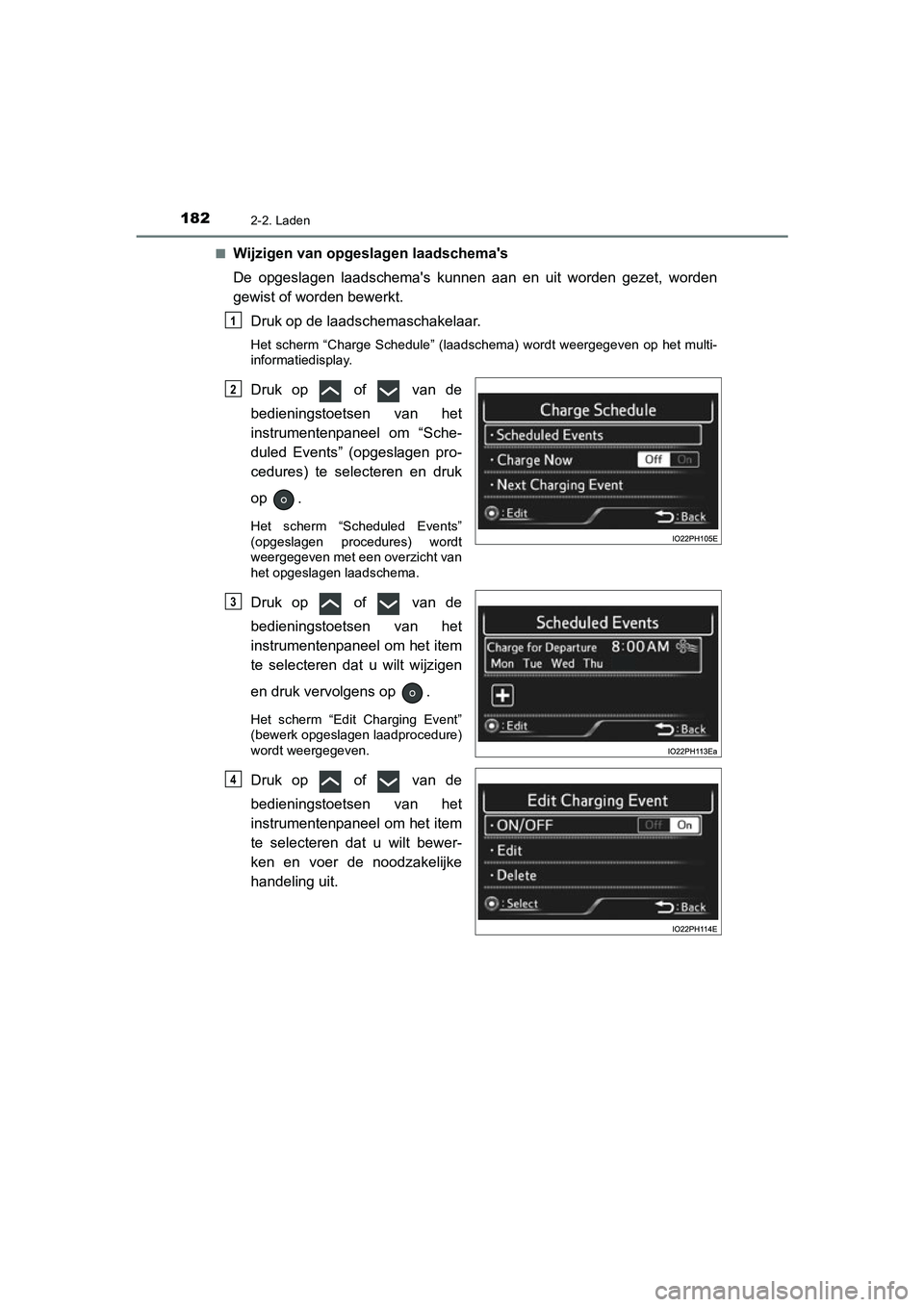

■Wijzigen van opgeslagen laadschema's
De opgeslagen laadschema's kunnen aan en uit worden gezet, worden
gewist of worden bewerkt.Druk op de laadschemaschakelaar.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op het multi-
informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Sche-
duled Events” (opgeslagen pro-
cedures) te selecteren en druk
op .
Het scherm “Scheduled Events”
(opgeslagen procedures) wordt
weergegeven met een overzicht van
het opgeslagen laadschema.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het item
te selecteren dat u wilt wijzigen
en druk vervolgens op .
Het scherm “Edit Charging Event”
(bewerk opgeslagen laadprocedure)
wordt weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het item
te selecteren dat u wilt bewer-
ken en voer de noodzakelijke
handeling uit.
1
2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 182 Monday, June 15, 2020 2:28 PM

1832-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

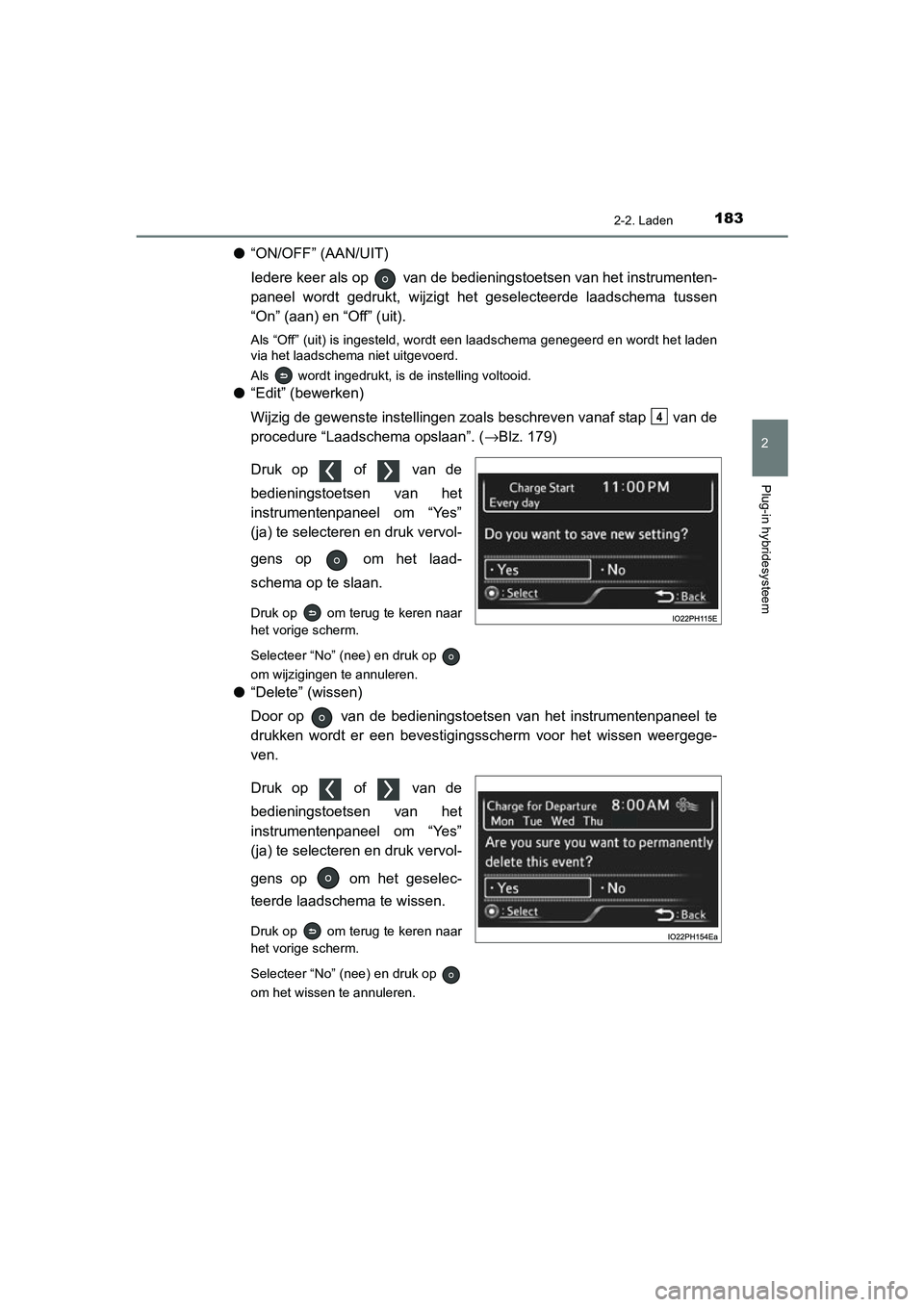

●“ON/OFF” (AAN/UIT)
Iedere keer als op van de bedieningstoetsen van het instrumenten-
paneel wordt gedrukt, wijzigt het geselecteerde laadschema tussen
“On” (aan) en “Off” (uit).
Als “Off” (uit) is ingesteld, wordt een laadschema genegeerd en wordt het laden
via het laadschema niet uitgevoerd.
Als wordt ingedrukt, is de instelling voltooid.
●“Edit” (bewerken)
Wijzig de gewenste instellingen zoals beschreven vanaf stap van de
procedure “Laadschema opslaan”. ( →Blz. 179)
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Yes”
(ja) te selecteren en druk vervol-
gens op om het laad-
schema op te slaan.
Druk op om terug te keren naar
het vorige scherm.
Selecteer “No” (nee) en druk op
om wijzigingen te annuleren.
● “Delete” (wissen)
Door op van de bedieningstoetsen van het instrumentenpaneel te
drukken wordt er een bevestigingsscherm voor het wissen weergege-
ven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Yes”
(ja) te selecteren en druk vervol-
gens op om het geselec-
teerde laadschema te wissen.
Druk op om terug te keren naar
het vorige scherm.
Selecteer “No” (nee) en druk op
om het wissen te annuleren.
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 183 Monday, June 15, 2020 2:28 PM

1842-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

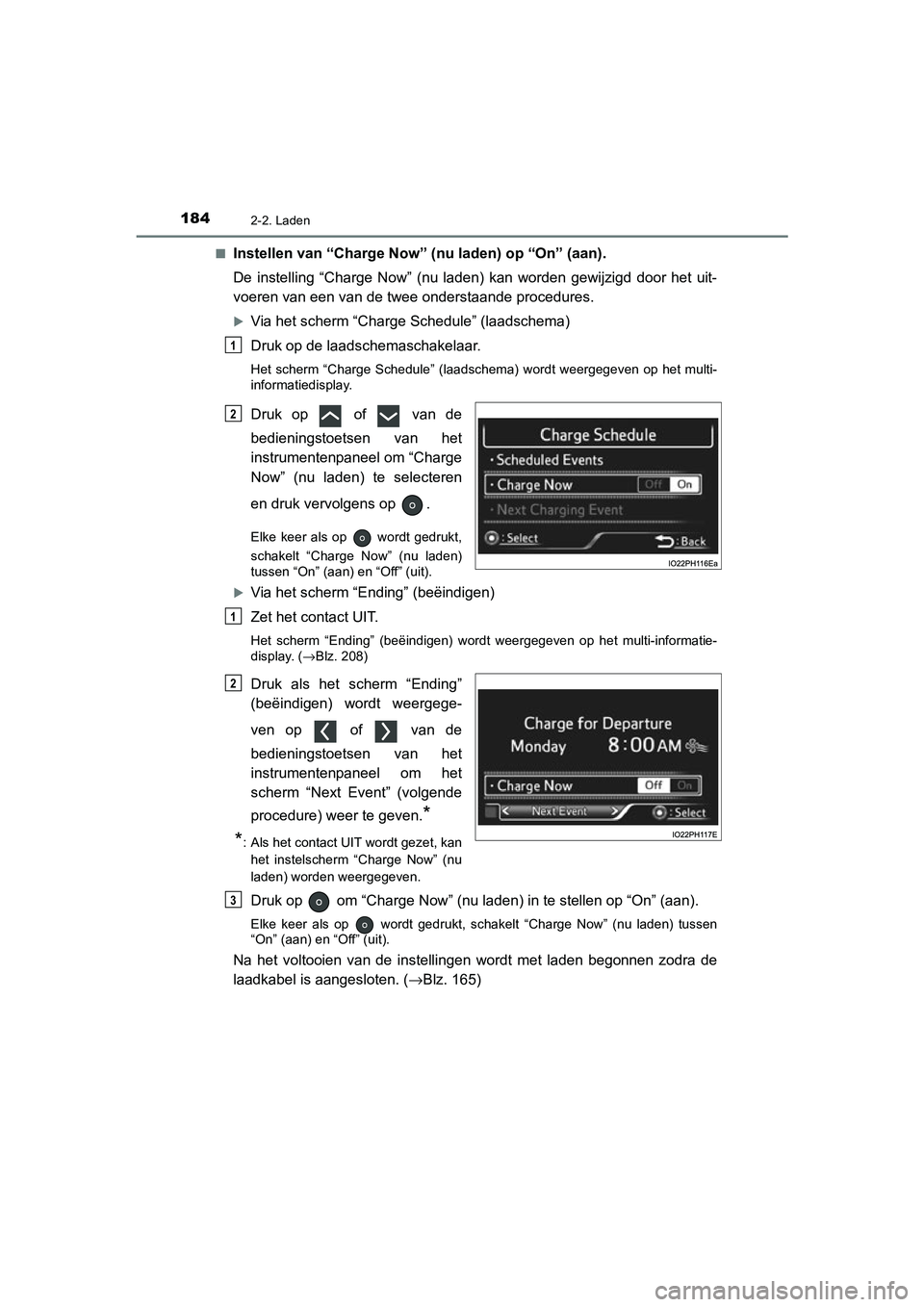

■Instellen van “Charge Now” (nu laden) op “On” (aan).
De instelling “Charge Now” (nu laden) kan worden gewijzigd door het uit-
voeren van een van de twee onderstaande procedures.
Via het scherm “Charge Schedule” (laadschema)
Druk op de laadschemaschakelaar.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op het multi-
informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Charge
Now” (nu laden) te selecteren
en druk vervolgens op .
Elke keer als op wordt gedrukt,
schakelt “Charge Now” (nu laden)
tussen “On” (aan) en “Off” (uit).
Via het scherm “Ending” (beëindigen)
Zet het contact UIT.
Het scherm “Ending” (beëindigen) wordt weergegeven op het multi-informatie-
display. ( →Blz. 208)
Druk als het scherm “Ending”
(beëindigen) wordt weergege-
ven op of van de
bedieningstoetsen van het
instrumentenpaneel om het
scherm “Next Event” (volgende
procedure) weer te geven.
*
*
: Als het contact UIT wordt gezet, kan het instelscherm “Charge Now” (nu
laden) worden weergegeven.
Druk op om “Charge Now” (nu laden) in te stellen op “On” (aan).
Elke keer als op wordt gedrukt, sc hakelt “Charge Now” (nu laden) tussen
“On” (aan) en “Off” (uit).
Na het voltooien van de instellingen wordt met laden begonnen zodra de
laadkabel is aangesloten. ( →Blz. 165)
1
2
1
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 184 Monday, June 15, 2020 2:28 PM

1852-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

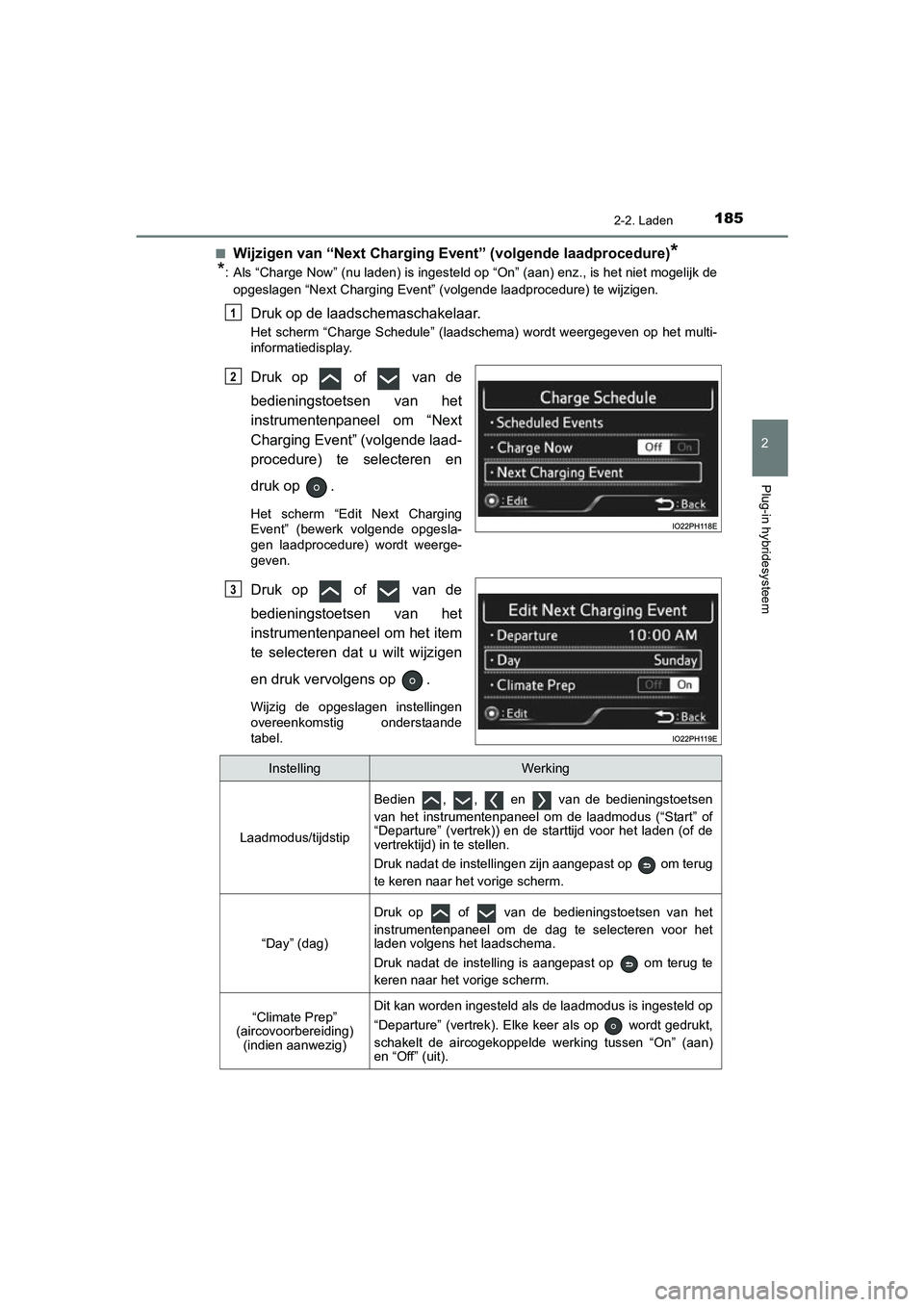

■Wijzigen van “Next Charging Event” (volgende laadprocedure)*
*
: Als “Charge Now” (nu laden) is ingesteld op “On” (aan) enz., is het niet mogelijk de
opgeslagen “Next Charging Event” (volgende laadprocedure) te wijzigen.
Druk op de laadschemaschakelaar.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op het multi-
informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Next
Charging Event” (volgende laad-
procedure) te selecteren en
druk op .
Het scherm “Edit Next Charging
Event” (bewerk volgende opgesla-
gen laadprocedure) wordt weerge-
geven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het item
te selecteren dat u wilt wijzigen
en druk vervolgens op .
Wijzig de opgeslagen instellingen
overeenkomstig onderstaande
tabel.
1
2
3
InstellingWerking
Laadmodus/tijdstip
Bedien , , en van de bedieningstoetsen
van het instrumentenpaneel om de laadmodus (“Start” of
“Departure” (vertrek)) en de starttijd voor het laden (of de
vertrektijd) in te stellen.
Druk nadat de instellingen zijn aangepast op om terug
te keren naar het vorige scherm.
“Day” (dag)
Druk op of van de bedieningstoetsen van het
instrumentenpaneel om de dag te selecteren voor het
laden volgens het laadschema.
Druk nadat de instelling is aangepast op om terug te
keren naar het vorige scherm.
“Climate Prep”
(aircovoorbereiding) (indien aanwezig)Dit kan worden ingesteld als de laadmodus is ingesteld op
“Departure” (vertrek). Elke keer als op wordt gedrukt,
schakelt de aircogekoppelde werking tussen “On” (aan)
en “Off” (uit).
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 185 Monday, June 15, 2020 2:28 PM

1862-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

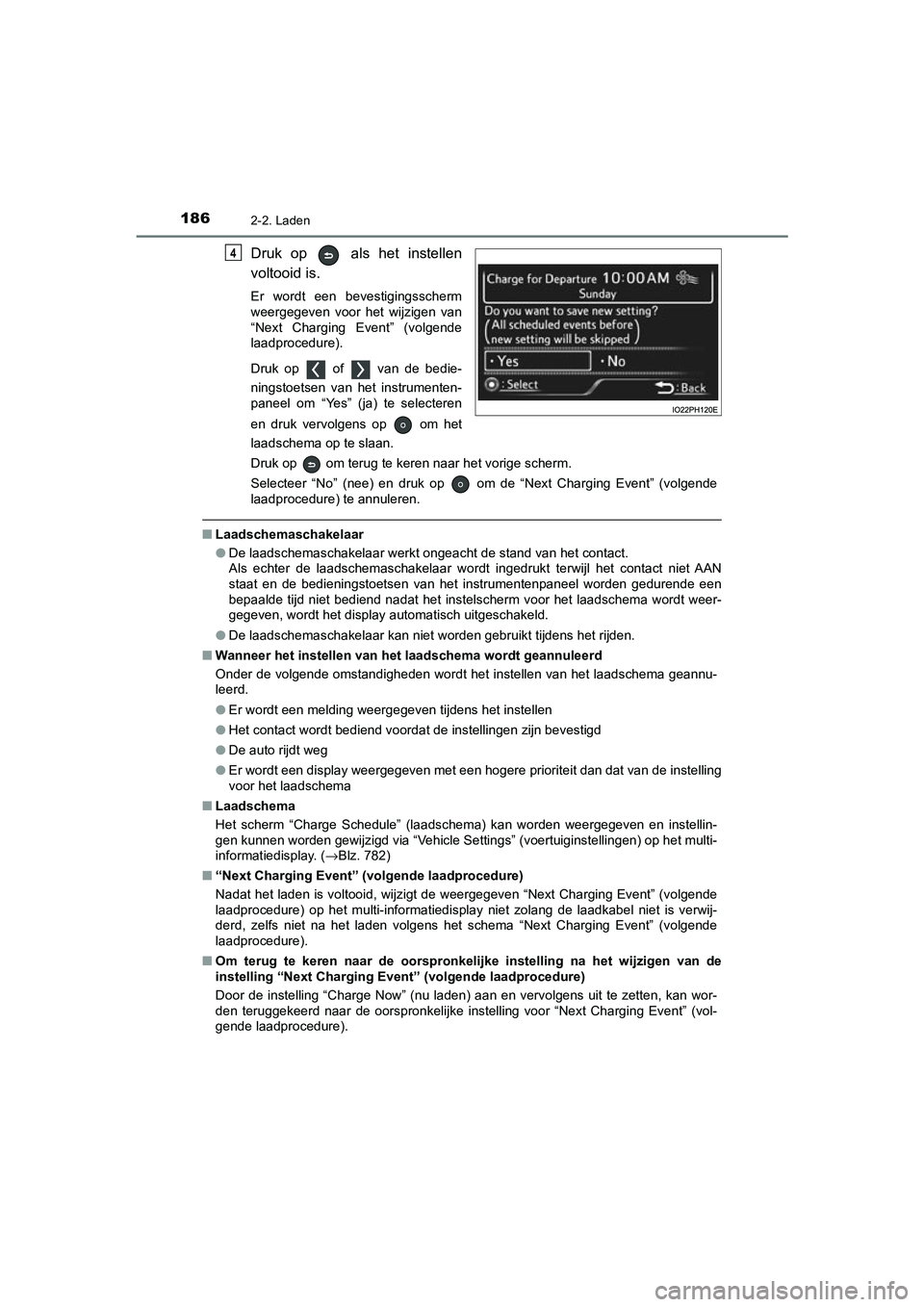

Druk op als het instellen
voltooid is.
Er wordt een bevestigingsscherm
weergegeven voor het wijzigen van
“Next Charging Event” (volgende
laadprocedure).
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Yes” (ja) te selecteren
en druk vervolgens op om het
laadschema op te slaan.
Druk op om terug te keren naar het vorige scherm.
Selecteer “No” (nee) en druk op om de “Next Charging Event” (volgende
laadprocedure) te annuleren.
■ Laadschemaschakelaar
●De laadschemaschakelaar werkt ongeacht de stand van het contact.
Als echter de laadschemaschakelaar wordt ingedrukt terwijl het contact niet AAN
staat en de bedieningstoetsen van het instrumentenpaneel worden gedurende een
bepaalde tijd niet bediend nadat het instelscherm voor het laadschema wordt weer-
gegeven, wordt het display automatisch uitgeschakeld.
● De laadschemaschakelaar kan niet worden gebruikt tijdens het rijden.
■ Wanneer het instellen van het laadschema wordt geannuleerd
Onder de volgende omstandigheden wordt het instellen van het laadschema geannu-
leerd.
● Er wordt een melding weergegeven tijdens het instellen
● Het contact wordt bediend voordat de instellingen zijn bevestigd
● De auto rijdt weg
● Er wordt een display weergegeven met een hogere prioriteit dan dat van de instelling
voor het laadschema
■ Laadschema
Het scherm “Charge Schedule” (laadschema) kan worden weergegeven en instellin-
gen kunnen worden gewijzigd via “Vehicle Settings” (voertuiginstellingen) op het multi-
informatiedisplay. ( →Blz. 782)
■ “Next Charging Event” (volgende laadprocedure)
Nadat het laden is voltooid, wijzigt de weergegeven “Next Charging Event” (volgende
laadprocedure) op het multi-informatiedisplay niet zolang de laadkabel niet is verwij-
derd, zelfs niet na het laden volgens het schema “Next Charging Event” (volgende
laadprocedure).
■ Om terug te keren naar de oorspronkel ijke instelling na het wijzigen van de
instelling “Next Ch arging Event” (volgende laadprocedure)
Door de instelling “Charge Now” (nu laden) aan en vervolgens uit te zetten, kan wor-
den teruggekeerd naar de oorspronkelijke instelling voor “Next Charging Event” (vol-
gende laadprocedure).
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 186 Monday, June 15, 2020 2:28 PM

1872-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

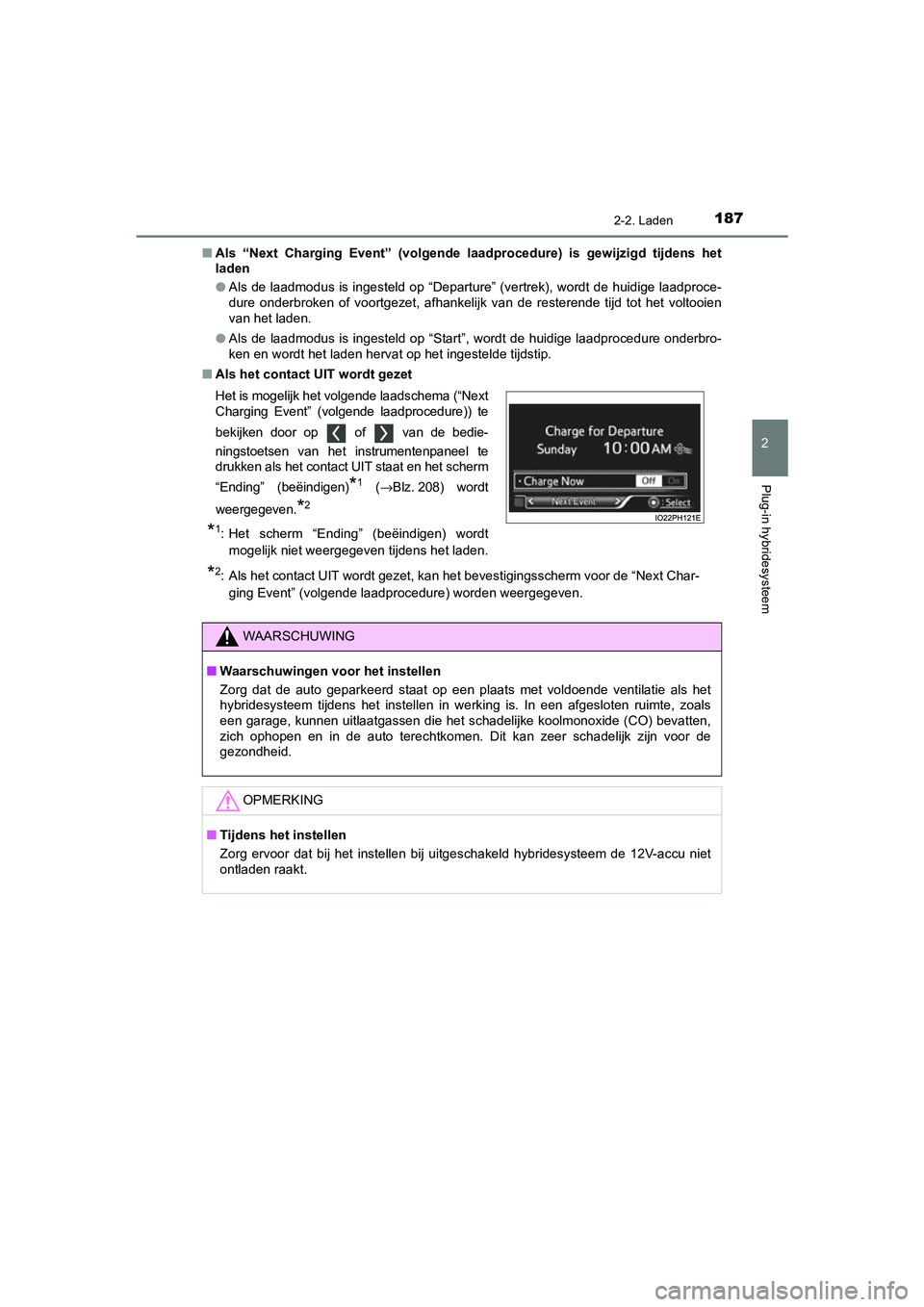

■Als “Next Charging Event” (volgende l aadprocedure) is gewijzigd tijdens het
laden
● Als de laadmodus is ingesteld op “Departure” (vertrek), wordt de huidige laadproce-
dure onderbroken of voortgezet, afhankelijk van de resterende tijd tot het voltooien
van het laden.
● Als de laadmodus is ingesteld op “Start”, wordt de huidige laadprocedure onderbro-
ken en wordt het laden hervat op het ingestelde tijdstip.
■ Als het contact UIT wordt gezet
Het is mogelijk het volgende laadschema (“Next
Charging Event” (volgende laadprocedure)) te
bekijken door op of van de bedie-
ningstoetsen van het instrumentenpaneel te
drukken als het contact UIT staat en het scherm
“Ending” (beëindigen)
*1 ( →Blz. 208) wordt
weergegeven.
*2
*1: Het scherm “Ending” (beëindigen) wordt mogelijk niet weergegeven tijdens het laden.
*2: Als het contact UIT wordt gezet, kan he t bevestigingsscherm voor de “Next Char-
ging Event” (volgende laadprocedure) worden weergegeven.
WAARSCHUWING
■ Waarschuwingen voor het instellen
Zorg dat de auto geparkeerd staat op een plaats met voldoende ventilatie als het
hybridesysteem tijdens het instellen in werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen. Dit kan zeer schadelijk zijn voor de
gezondheid.
OPMERKING
■Tijdens het instellen
Zorg ervoor dat bij het instellen bij ui tgeschakeld hybridesysteem de 12V-accu niet
ontladen raakt.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 187 Monday, June 15, 2020 2:28 PM

1882-2. Laden
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

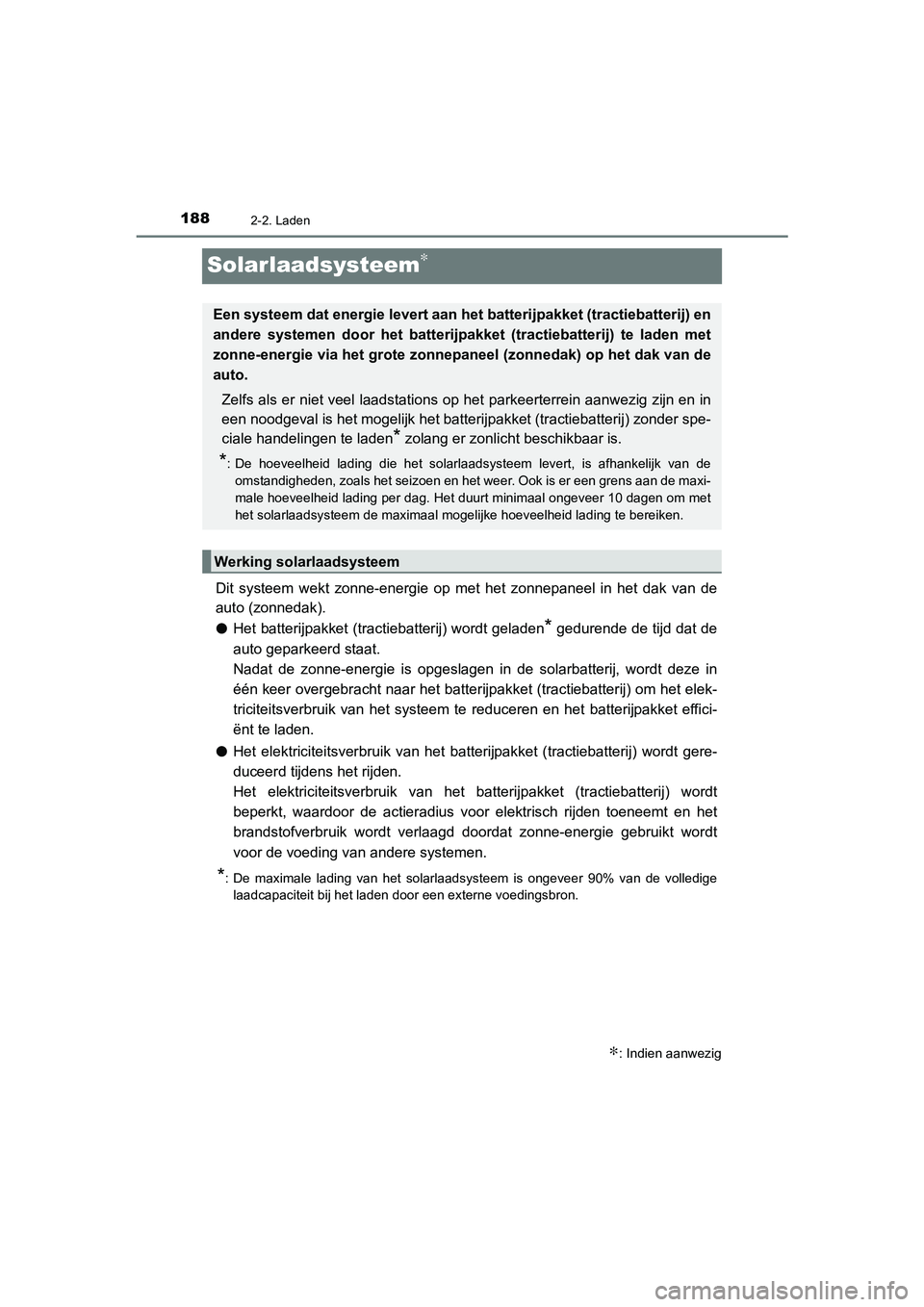

Solarlaadsysteem∗
Dit systeem wekt zonne-energie op met het zonnepaneel in het dak van de
auto (zonnedak).
● Het batterijpakket (tractiebatterij) wordt geladen
* gedurende de tijd dat de
auto geparkeerd staat.
Nadat de zonne-energie is opgeslagen in de solarbatterij, wordt deze in
één keer overgebracht naar het batterijpakket (tractiebatterij) \
om het elek-
triciteitsverbruik van het systeem te reduceren en het batterijpakket effici-
ënt te laden.
● Het elektriciteitsverbruik van het batterijpakket (tractiebatterij) wordt gere-
duceerd tijdens het rijden.
Het elektriciteitsverbruik van het batterijpakket (tractiebatterij) wordt
beperkt, waardoor de actieradius voor elektrisch rijden toeneemt en het
brandstofverbruik wordt verlaagd doordat zonne-energie gebruikt wordt
voor de voeding van andere systemen.
*: De maximale lading van het solarlaadsysteem is ongeveer 90% van de volledige
laadcapaciteit bij het laden door een externe voedingsbron.
∗: Indien aanwezig
Een systeem dat energie levert aan het batterijpakket (tractiebatterij) en
andere systemen door het batterijpakket (tractiebatterij) te laden met
zonne-energie via het grote zonnepan eel (zonnedak) op het dak van de
auto.
Zelfs als er niet veel laadstations op het parkeerterrein aanwezig zijn en in
een noodgeval is het mogelijk het batterijpakket (tractiebatterij) zonder spe-
ciale handelingen te laden
* zolang er zonlicht beschikbaar is.
*: De hoeveelheid lading die het solarlaadsysteem levert, is afhankelijk van de omstandigheden, zoals het seizoen en het weer. Ook is er een grens aan de maxi-
male hoeveelheid lading per dag. Het duurt minimaal ongeveer 10 dagen om met
het solarlaadsysteem de maximaal mogelijke hoeveelheid lading te bereiken.
Werking solarlaadsysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 188 Monday, June 15, 2020 2:28 PM

1892-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

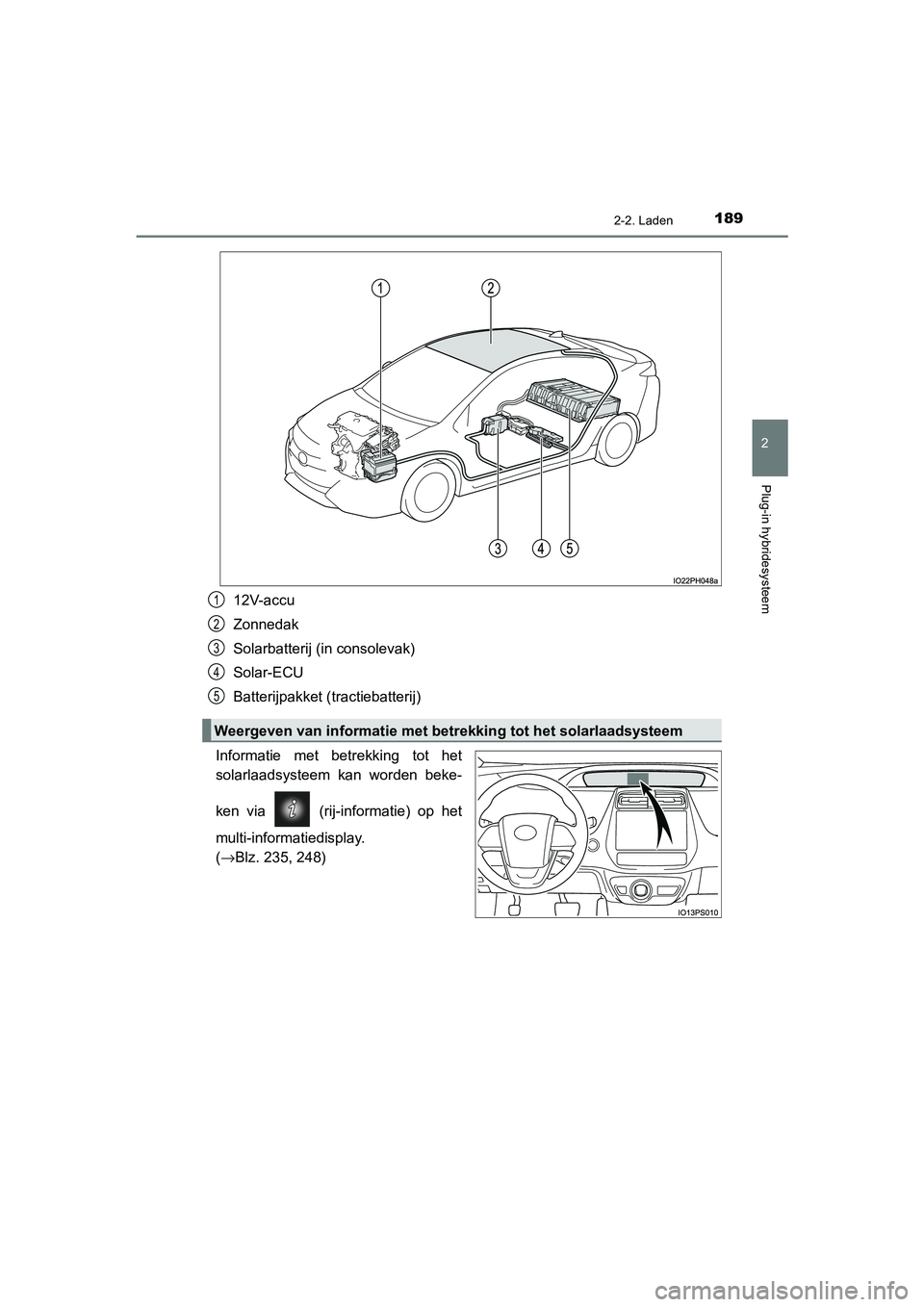

12V-accu
Zonnedak
Solarbatterij (in consolevak)
Solar-ECU
Batterijpakket (tractiebatterij)
Informatie met betrekking tot het
solarlaadsysteem kan worden beke-
ken via (rij-informatie) op het
multi-informatiedisplay.
( →Blz. 235, 248)
Weergeven van informatie met be trekking tot het solarlaadsysteem
1
2
3
4
5
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 189 Monday, June 15, 2020 2:28 PM
