TOYOTA PRIUS PLUG-IN HYBRID 2020 Instructieboekje (in Dutch)

2403. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■Eco Score
De rijstatus voor de volgende 3 situaties wordt geëvalueerd op 5 niveaus:
soepel accelereren bij wegrijden (Eco-Start), rijden zonder plotseling acce-
lereren (Eco-Cruise) en soepel stoppen (Eco-Stop). Elke keer dat de auto
tot stilstand wordt gebracht, wordt een score weergegeven op basis van
een perfecte score van 100 punten.
Score
Status “Eco-Start”
Status “Eco-Cruise”
Status “Eco-Stop”
Lezen van het staafdisplay:
*: Voor items die niet onlangs zijn geëvalueerd, wordt 0 weergegeven.
● Telkens als de auto wegrijdt, wordt de Eco Score gereset en wordt een
nieuwe evaluatie gestart.
● Als de selectiehendel in stand P staat, wordt alleen de displayzone voor de
Eco Score vergroot en weergegeven. Als de selectiehendel vanuit stand P
in een andere stand wordt gezet, wordt de weergave weer normaal.
● Als het hybridesysteem stopt, worden de huidige totaalscore en een
advies voor het verhogen van de score weergegeven. ( →Blz. 208)
1
2
3
4
ScoreLaag*Hoog
Staafdisplay
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 240 Monday, June 15, 2020 2:28 PM

2413. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■Informatiedisplay elektrisch rijden
Een van de 2 onderstaande informatie-items van “HV System Indicator”
(HV-systeemindicator) in “Meter Customize” (persoonlijke voorkeursinstel-
lingen instrumentenpaneel) kan worden geselecteerd om weergegeven te
worden in de linker bovenhoek van de hybridesysteemindicator.
(→Blz. 260)
“EV Energy” (EV-energie)
Het percentage van de resterende
energie in het batterijpakket (trac-
tiebatterij) dat kan worden gebruikt
voor elektrisch rijden wordt weer-
gegeven.
Wordt 100% als het batterijpakket
(tractiebatterij) volledig geladen is.
“EV Distance” (actieradius elektrisch rijden)
De globale afstand die kan worden
afgelegd als alleen de elektromotor
(tractiemotor) wordt gebruikt.
( →Blz. 119)
Als het airconditioningsysteem in
werking is, wijzigt het weergegeven
icoon in en wordt de actie-
radius met ingeschakeld airconditio-
ningsysteem weergegeven.
■ Als de werking van alle functies stopt
●In de volgende situaties stopt de werking van de hybridesysteemindicator.
• Het controlelampje READY brandt niet.
• De selectiehendel staat niet in stand D of B.
● In de volgende situaties stopt de werking van de Eco Score en de “ECO Accelerator
Guidance” (begeleiding milieubewust bedienen gaspedaal).
• De hybridesysteemindicator werkt niet.
• De Dynamic Radar Cruise Control met volledig snelheidsbereik wordt gebruikt.
• Het snelheidsbegrenzersysteem wordt g ebruikt en de rijsnelheid is ongeveer
gelijk aan de snelheidsgrens of hoger.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 241 Monday, June 15, 2020 2:28 PM

2423. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

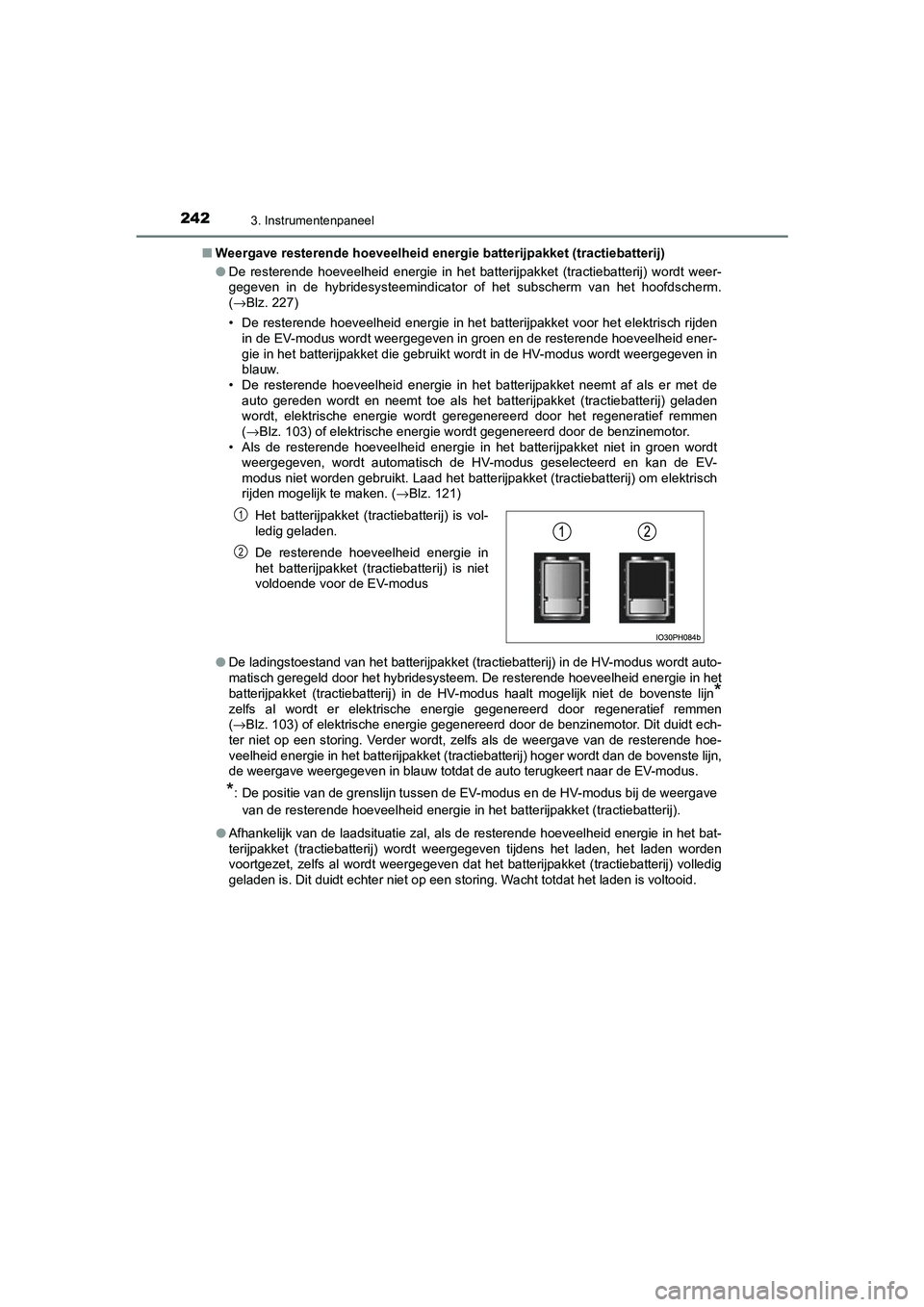

■Weergave resterende hoeveelheid en ergie batterijpakket (tractiebatterij)
● De resterende hoeveelheid energie in het batterijpakket (tractiebatterij) wordt weer-
gegeven in de hybridesysteemindicator of het subscherm van het hoofdscherm.
(→ Blz. 227)
• De resterende hoeveelheid energie in het batterijpakket voor het elektrisch rijden in de EV-modus wordt weergegeven in groen en de resterende hoeveelheid ener-
gie in het batterijpakket die gebruikt wordt in de HV-modus wordt weergegeven in
blauw.
• De resterende hoeveelheid energie in het batterijpakket neemt af als er met de auto gereden wordt en neemt toe als het batterijpakket (tractiebatterij) geladen
wordt, elektrische energie wordt gereg enereerd door het regeneratief remmen
(→ Blz. 103) of elektrische energie wordt gegenereerd door de benzinemotor.
• Als de resterende hoeveelheid energie in het batterijpakket niet in groen wordt weergegeven, wordt automatisch de HV-modus geselecteerd en kan de EV-
modus niet worden gebruikt. Laad het batterijpakket (tractiebatterij) om elektrisch
rijden mogelijk te maken. ( →Blz. 121)
● De ladingstoestand van het batterijpakket (tractiebatterij) in de HV-modus wordt auto-
matisch geregeld door het hybridesysteem. De resterende hoeveelheid energie in het
batterijpakket (tractiebatterij) in de HV-modus haalt mogelijk niet de bovenste lijn
*
zelfs al wordt er elektrische energie gegenereerd door regeneratief remmen
(→ Blz. 103) of elektrische energie gegenereerd door de benzinemotor. Dit duidt ech-
ter niet op een storing. Verder wordt, zelfs als de weergave van de resterende hoe-
veelheid energie in het batterijpakket (tractiebatterij) hoger wordt dan de bovenste lijn,
de weergave weergegeven in blauw totdat de auto terugkeert naar de EV-modus.
*: De positie van de grenslijn tussen de EV-modus en de HV-modus bij de weergave
van de resterende hoeveelheid energie in het batterijpakket (tractiebatterij).
● Afhankelijk van de laadsituatie zal, als de resterende hoeveelheid energie in het bat-
terijpakket (tractiebatterij) wordt weergegeven tijdens het laden, het laden worden
voortgezet, zelfs al wordt weergegeven dat het batterijpakket (tractiebatterij) volledig
geladen is. Dit duidt echter niet op een storing. Wacht totdat het laden is voltooid. Het batterijpakket (tractiebatterij) is vol-
ledig geladen.
De resterende hoeveelheid energie in
het batterijpakket (tractiebatterij) is niet
voldoende voor de EV-modus
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 242 Monday, June 15, 2020 2:28 PM

2433. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■Waarschuwing ladingst oestand batterijpakket (tractiebatterij)
● De zoemer klinkt met tussenpozen als het batterijpakket (tractiebatterij) ongeladen
blijft als de stand van de selectiehendel N is of als de resterende lading onder een
vastgesteld niveau daalt.
Als de ladingstoestand nog verder daalt, klinkt de zoemer continu.
● Volg de aanwijzingen die worden weergegeven op het scherm om het probleem te
verhelpen als er een waarschuwingsmelding wordt weergegeven op het multi-infor-
matiedisplay en er een zoemer klinkt.
■ Over de Eco Score
●Na het wegrijden wordt de Eco Score pas weergegeven als de rijsnelheid hoger
wordt dan ongeveer 30 km/h.
● Naast de rijstatus van de auto evalueert de Eco Score tevens de gebruiksomstandig-
heden van de airconditioning ( →Blz. 254). De score die wordt weergegeven als het
hybridesysteem stopt, is het totaalresultaat van de rijstatus na het starten van het
hybridesysteem en de gebruiksomstandigheden van de airconditioning.
■ Weergave “EV Energy” (EV-energie) en “E V Distance” (actieradius elektrisch rij-
den)
De mate waarin “EV Energy” (EV-energie) en “EV Distance” (actieradius elektrisch rij-
den) afnemen, is afhankelijk van de rijomstandigheden van de auto. Verder kunnen
“EV Energy” (EV-energie) en “EV Distance” (actieradius elektrisch rijden) afnemen
door energieverbruik door het systeem, zelfs als er niet met de auto gereden wordt.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 243 Monday, June 15, 2020 2:28 PM

2443. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

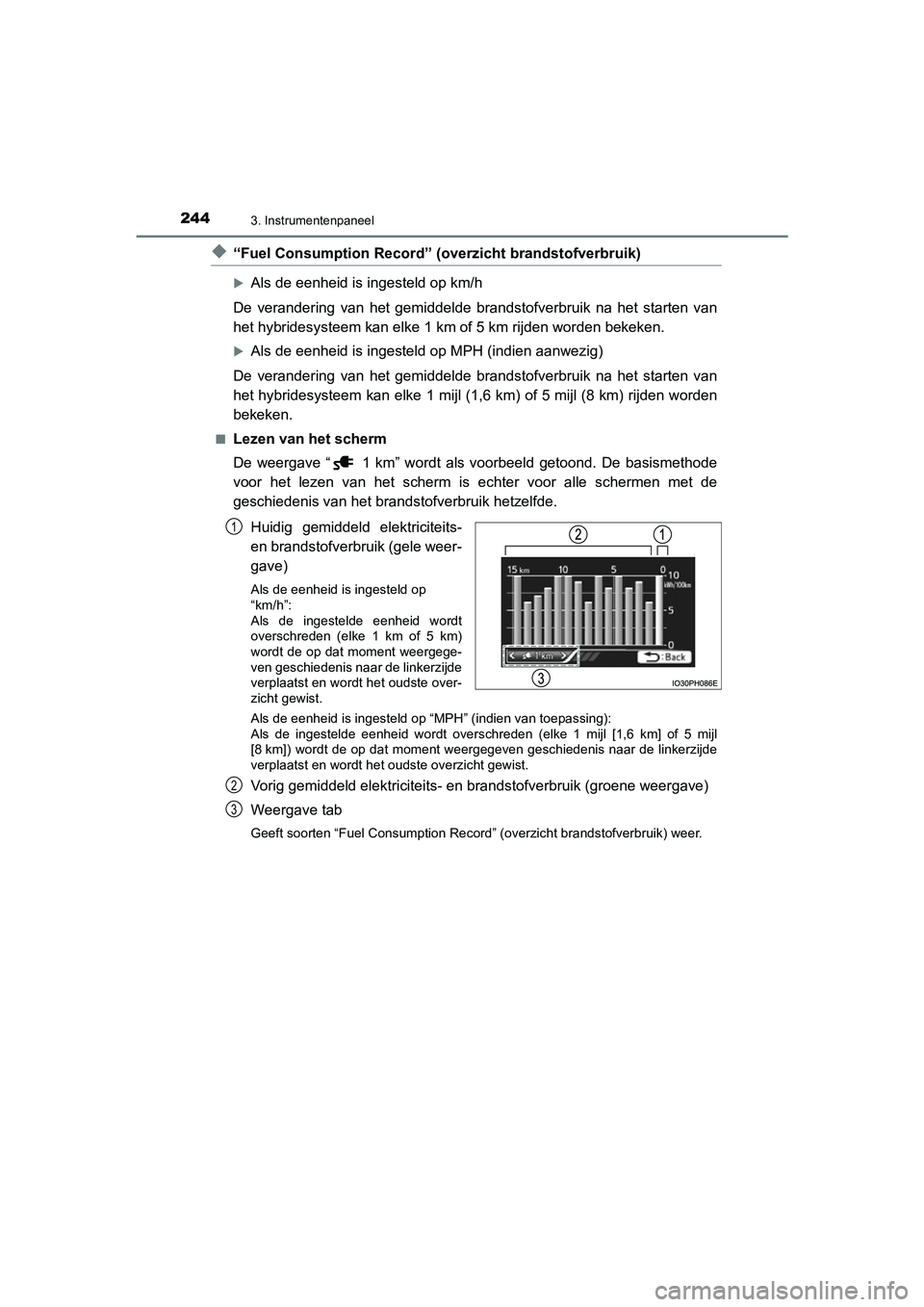

◆“Fuel Consumption Record” (overzicht brandstofverbruik)
Als de eenheid is ingesteld op km/h
De verandering van het gemiddelde brandstofverbruik na het starten van
het hybridesysteem kan elke 1 km of 5 km rijden worden bekeken.
Als de eenheid is ingesteld op MPH (indien aanwezig)
De verandering van het gemiddelde brandstofverbruik na het starten van
het hybridesysteem kan elke 1 mijl (1,6 km) of 5 mijl (8 km) rijden worden
bekeken.
■Lezen van het scherm
De weergave “ 1 km” wordt als voorbeeld getoond. De basismethode
voor het lezen van het scherm is echter voor alle schermen met de
geschiedenis van het brandstofverbruik hetzelfde.
Huidig gemiddeld elektriciteits-
en brandstofverbruik (gele weer-
gave)
Als de eenheid is ingesteld op
“km/h”:
Als de ingestelde eenheid wordt
overschreden (elke 1 km of 5 km)
wordt de op dat moment weergege-
ven geschiedenis naar de linkerzijde
verplaatst en wordt het oudste over-
zicht gewist.
Als de eenheid is ingesteld op “MPH” (indien van toepassing):
Als de ingestelde eenheid wordt overschreden (elke 1 mijl [1,6 km] of 5 mijl
[8 km]) wordt de op dat moment weergegeven geschiedenis naar de linkerzijde
verplaatst en wordt het oudste overzicht gewist.
Vorig gemiddeld elektriciteits- en brandstofverbruik (groene weergave)
Weergave tab
Geeft soorten “Fuel Consumption Record” (overzicht brandstofverbruik) weer.
1
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 244 Monday, June 15, 2020 2:28 PM

2453. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

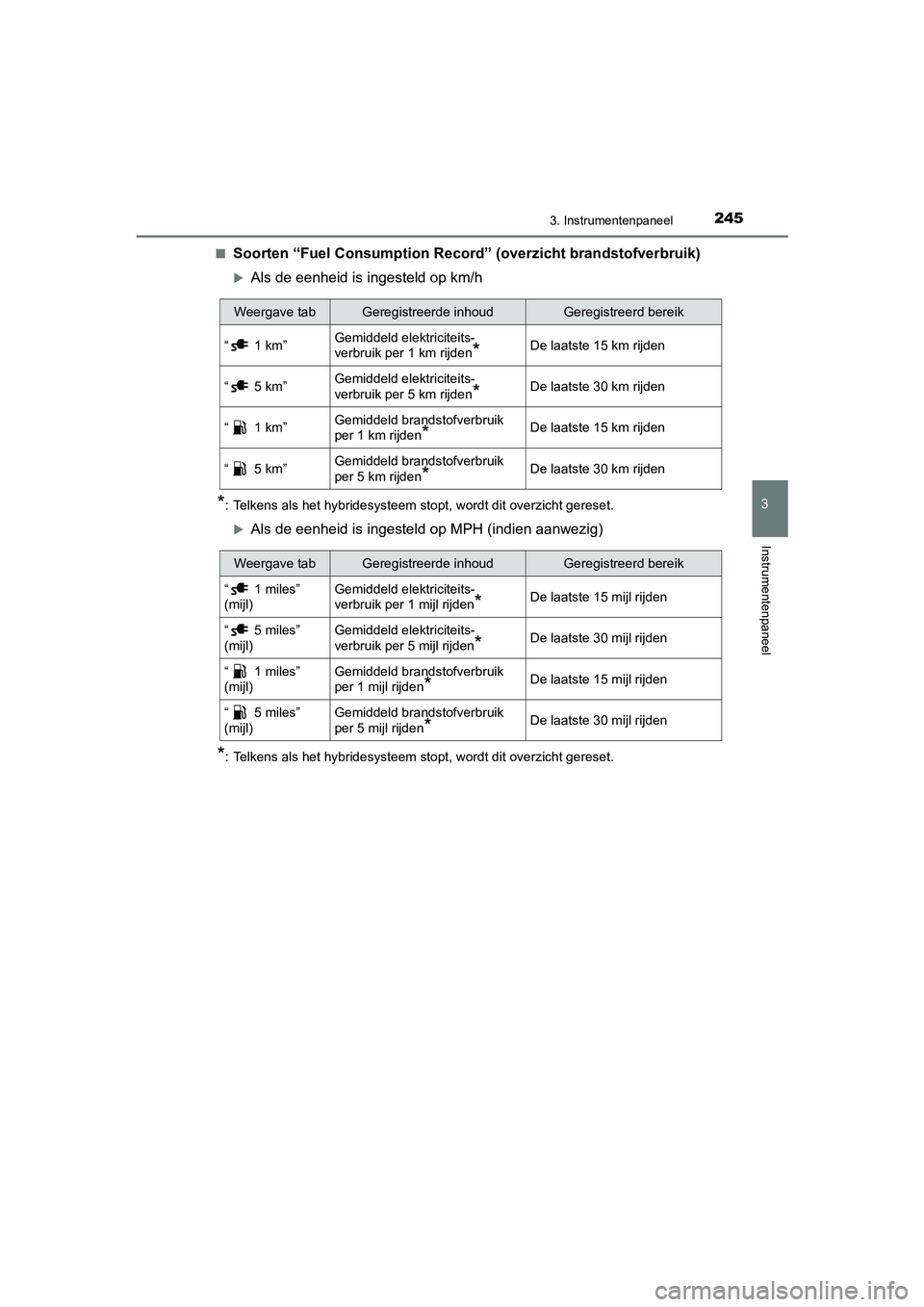

■Soorten “Fuel Consumption Record” (overzicht brandstofverbruik)
Als de eenheid is ingesteld op km/h
*: Telkens als het hybridesysteem stopt, wordt dit overzicht gereset.
Als de eenheid is ingesteld op MPH (indien aanwezig)
*: Telkens als het hybridesysteem stopt, wordt dit overzicht gereset.
Weergave tabGeregistreerde inhoudGeregistreerd bereik
“ 1 km”Gemiddeld elektriciteits-
verbruik per 1 km rijden*De laatste 15 km rijden
“ 5 km”Gemiddeld elektriciteits-
verbruik per 5 km rijden
*De laatste 30 km rijden
“ 1 km”Gemiddeld brandstofverbruik
per 1 km rijden
*De laatste 15 km rijden
“ 5 km”Gemiddeld brandstofverbruik
per 5 km rijden*De laatste 30 km rijden
Weergave tabGeregistreerde inhoudGeregistreerd bereik
“ 1 miles”
(mijl)Gemiddeld elektriciteits-
verbruik per 1 mijl rijden*De laatste 15 mijl rijden
“ 5 miles”
(mijl)Gemiddeld elektriciteits-
verbruik per 5 mijl rijden
*De laatste 30 mijl rijden
“ 1 miles”
(mijl)Gemiddeld brandstofverbruik
per 1 mijl rijden
*De laatste 15 mijl rijden
“ 5 miles”
(mijl)Gemiddeld brandstofverbruik
per 5 mijl rijden
*De laatste 30 mijl rijden
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 245 Monday, June 15, 2020 2:28 PM

2463. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

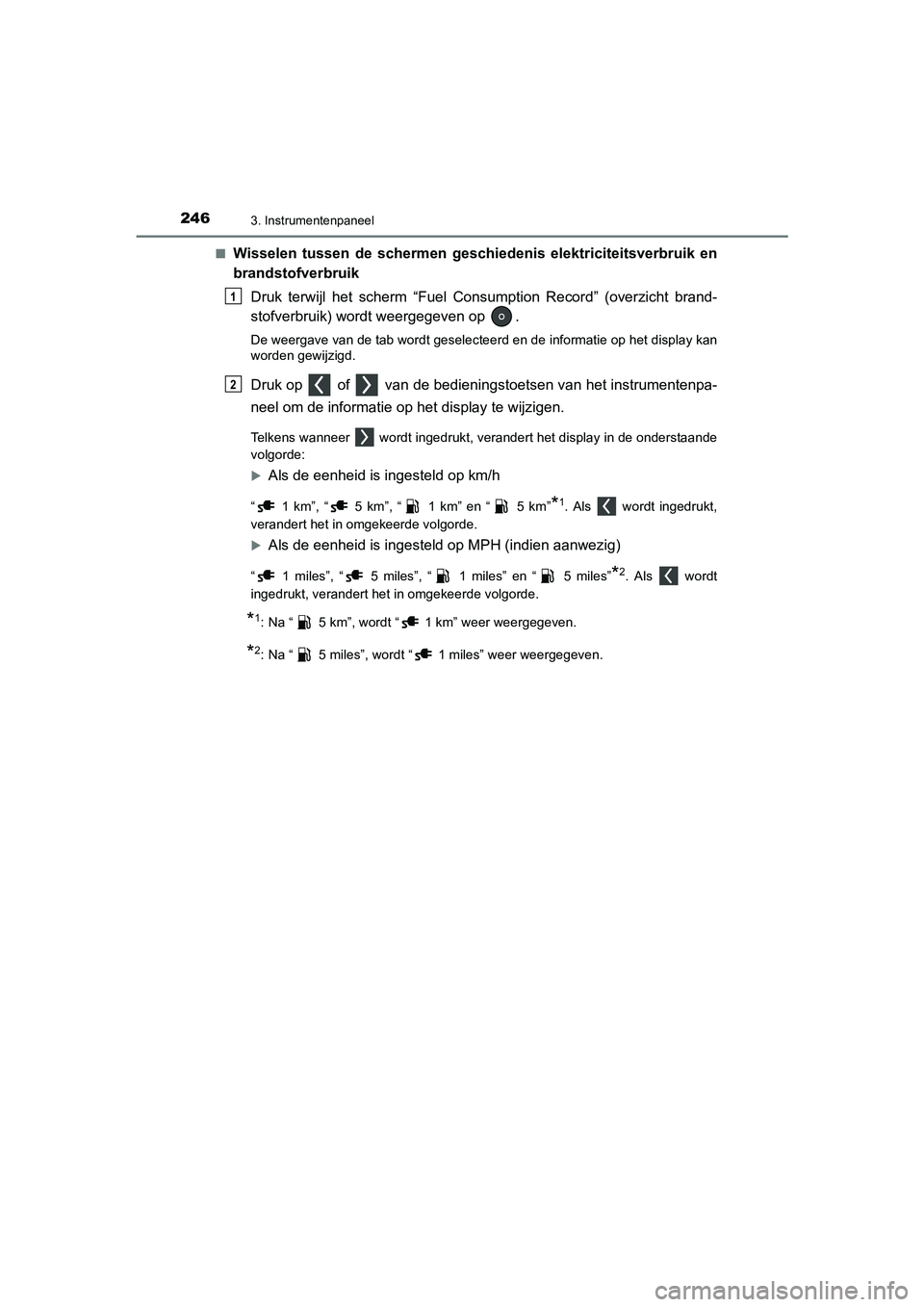

■Wisselen tussen de schermen geschiedenis elektriciteitsverbruik en
brandstofverbruikDruk terwijl het scherm “Fuel Consumption Record” (overzicht brand-
stofverbruik) wordt weergegeven op .
De weergave van de tab wordt geselecteerd en de informatie op het display kan
worden gewijzigd.
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel om de informatie op het display te wijzigen.
Telkens wanneer wordt ingedrukt, verandert het display in de onderstaande
volgorde:
Als de eenheid is ingesteld op km/h
“ 1 km”, “ 5 km”, “ 1 km” en “ 5 km”*1. Als wordt ingedrukt,
verandert het in omgekeerde volgorde.
Als de eenheid is ingesteld op MPH (indien aanwezig)
“ 1 miles”, “ 5 miles”, “ 1 miles” en “ 5 miles”*2. Als wordt
ingedrukt, verandert het in omgekeerde volgorde.
*1: Na “ 5 km”, wordt “ 1 km” weer weergegeven.
*2: Na “ 5 miles”, wordt “ 1 miles” weer weergegeven.
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 246 Monday, June 15, 2020 2:28 PM

2473. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

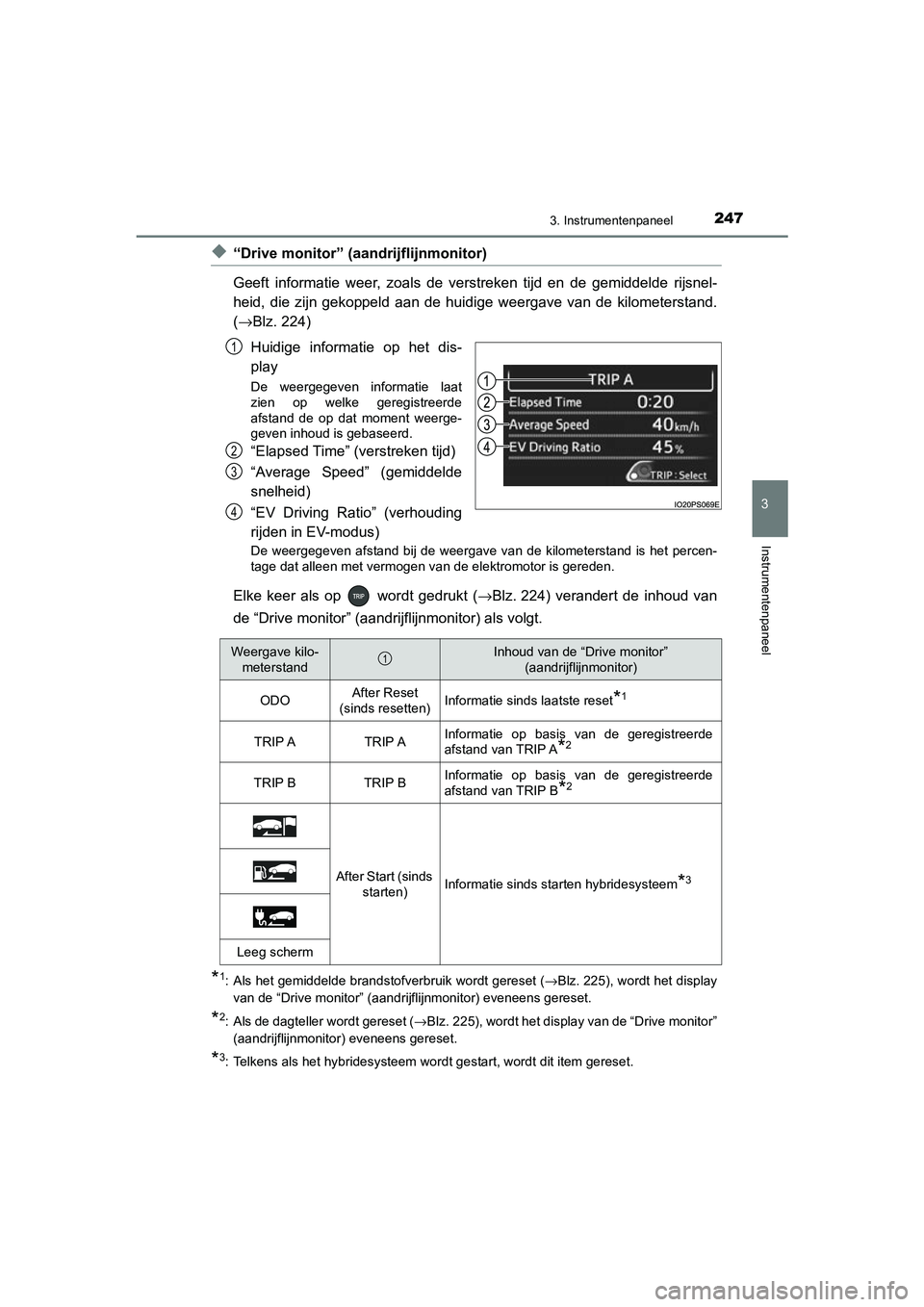

◆“Drive monitor” (aandrijflijnmonitor)
Geeft informatie weer, zoals de verstreken tijd en de gemiddelde rijsnel-
heid, die zijn gekoppeld aan de huidige weergave van de kilometerstand.
(→Blz. 224)
Huidige informatie op het dis-
play
De weergegeven informatie laat
zien op welke geregistreerde
afstand de op dat moment weerge-
geven inhoud is gebaseerd.
“Elapsed Time” (verstreken tijd)
“Average Speed” (gemiddelde
snelheid)
“EV Driving Ratio” (verhouding
rijden in EV-modus)
De weergegeven afstand bij de weergave van de kilometerstand is het percen-
tage dat alleen met vermogen van de elektromotor is gereden.
Elke keer als op wordt gedrukt ( →Blz. 224) verandert de inhoud van
de “Drive monitor” (aandrijflijnmonitor) als volgt.
*1: Als het gemiddelde brandstofverbruik wordt gereset ( →Blz. 225), wordt het display
van de “Drive monitor” (aandrijflijnmonitor) eveneens gereset.
*2: Als de dagteller wordt gereset ( →Blz. 225), wordt het display van de “Drive monitor”
(aandrijflijnmonitor) eveneens gereset.
*3: Telkens als het hybridesysteem wordt gestart, wordt dit item gereset.
1
2
3
4
Weergave kilo- meterstandInhoud van de “Drive monitor” (aandrijflijnmonitor)
ODOAfter Reset
(sinds resetten)Informatie sinds laatste reset*1
TRIP ATRIP AInformatie op basis van de geregistreerde
afstand van TRIP A
*2
TRIP BTRIP BInformatie op basis van de geregistreerde
afstand van TRIP B
*2
After Start (sinds starten)Informatie sinds starten hybridesysteem*3
Leeg scherm
1
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 247 Monday, June 15, 2020 2:28 PM

2483. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

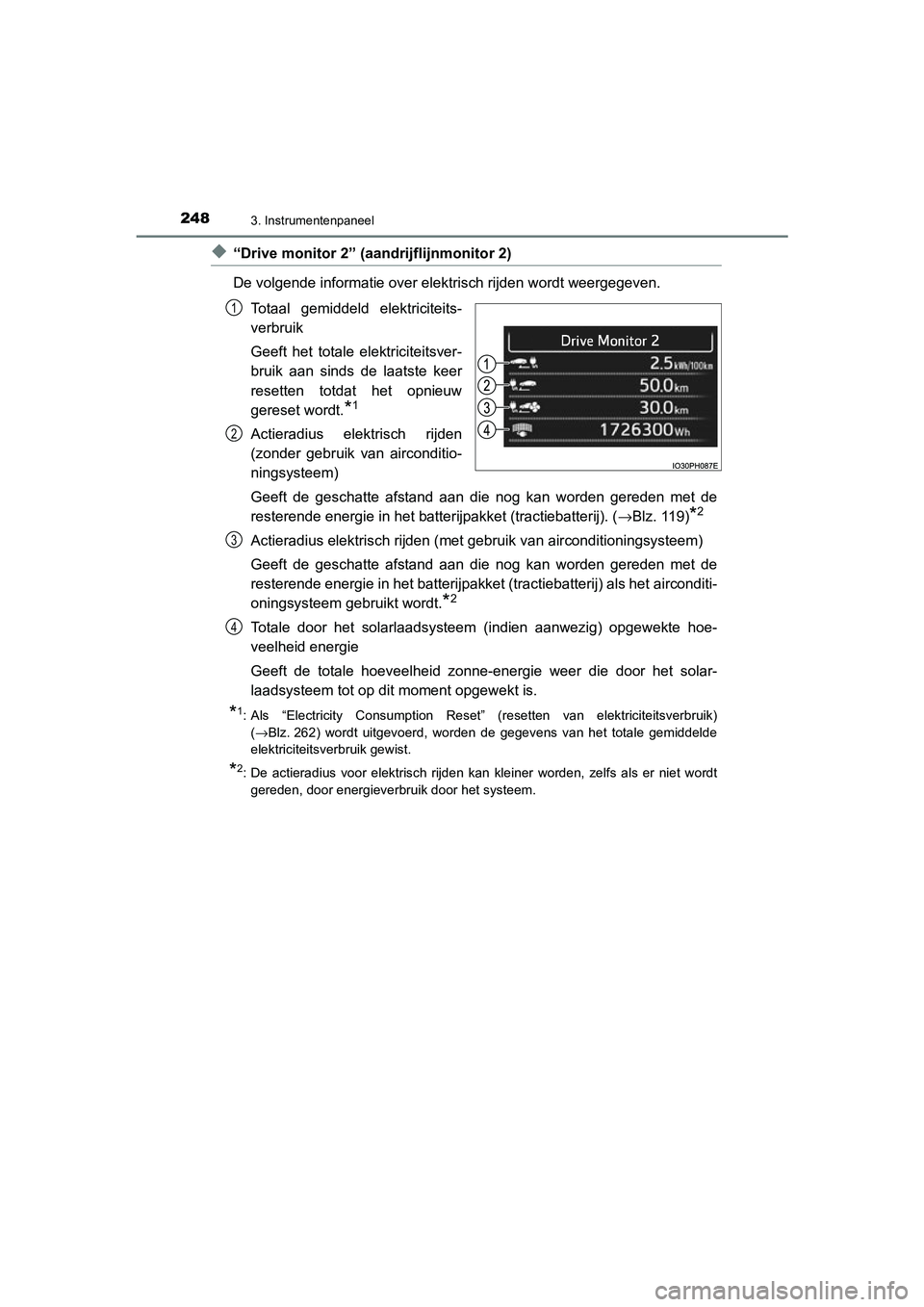

◆“Drive monitor 2” (aandrijflijnmonitor 2)
De volgende informatie over elektrisch rijden wordt weergegeven.Totaal gemiddeld elektriciteits-
verbruik
Geeft het totale elektriciteitsver-
bruik aan sinds de laatste keer
resetten totdat het opnieuw
gereset wordt.
*1
Actieradius elektrisch rijden
(zonder gebruik van airconditio-
ningsysteem)
Geeft de geschatte afstand aan die nog kan worden gereden met de
resterende energie in het batterijpakket (tractiebatterij). ( →Blz. 119)
*2
Actieradius elektrisch rijden (met gebruik van airconditioningsysteem)
Geeft de geschatte afstand aan die nog kan worden gereden met de
resterende energie in het batterijpakket (tractiebatterij) als het airconditi-
oningsysteem gebruikt wordt.
*2
Totale door het solarlaadsysteem (indien aanwezig) opgewekte hoe-
veelheid energie
Geeft de totale hoeveelheid zonne-energie weer die door het solar-
laadsysteem tot op dit moment opgewekt is.
*1: Als “Electricity Consumption Reset” (resetten van elektriciteitsverbruik)
(→ Blz. 262) wordt uitgevoerd, worden de gegevens van het totale gemiddelde
elektriciteitsverbruik gewist.
*2: De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet wordt gereden, door energiever bruik door het systeem.
1
2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 248 Monday, June 15, 2020 2:28 PM

2493. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
◆“Eco-Diary” (eco-logboek)
De geschiedenis van het gemiddelde elektriciteitsverbruik, de belastings-
verhouding van het airconditioningsysteem (“A/C Load Ratio”)
*, de afge-
legde afstand en het gemiddelde brandstofverbruik kunnen per dag
(“Daily”) of per maand (“Monthly”) worden weergegeven in een tabel.
*: Dit geeft het percentage van de elektriciteit onttrokken aan het batterijpakket (tractiebatterij) weer dat verbruikt is door het airconditioningsysteem.
■
Lezen van het display
Registratie van de dag/maand
Datum/maand van opgeslagen informatie
Gemiddeld elektriciteitsverbruik voor de dag/maand
“A/C Load Ratio” (belastingsver houding airconditioningssysteem) voor
de dag/maand
Totale afgelegde afstand voor de dag/maand
Gemiddeld brandstofverbruik voor de dag/maand
Weergave tab
De weergave op het display kan worden gewisseld door op te drukken om
de selectievoorwaarde in te voeren en vervolgens of van de bedie-
ningstoetsen van het instrumentenpaneel in te drukken.
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 249 Monday, June 15, 2020 2:28 PM
