TOYOTA PRIUS PLUG-IN HYBRID 2020 Instructieboekje (in Dutch)

2203. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

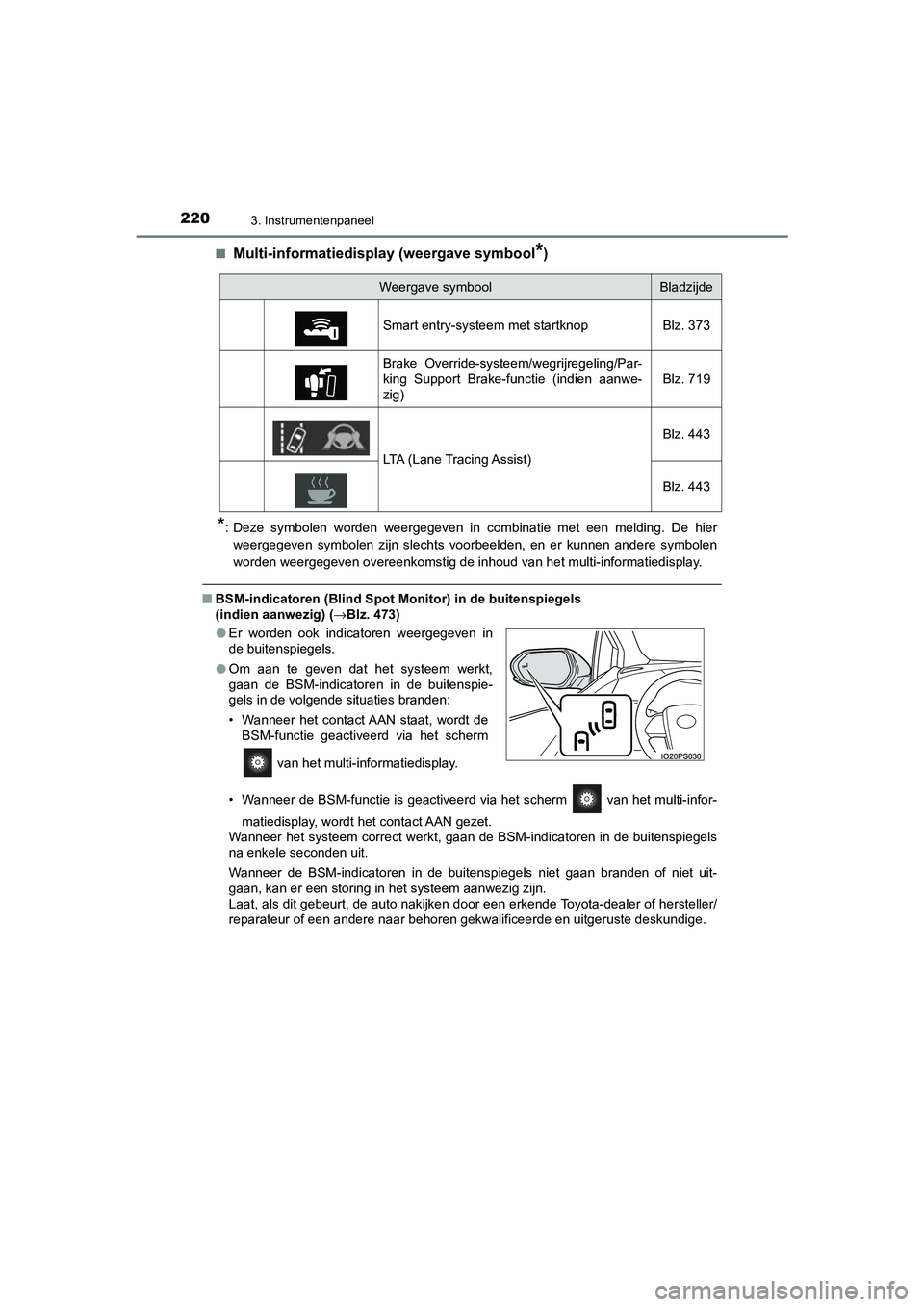

■Multi-informatiedisplay (weergave symbool*)
*: Deze symbolen worden weergegeven in combinatie met een melding. De hierweergegeven symbolen zijn slechts voorbeelden, en er kunnen andere symbolen
worden weergegeven overeenkomstig de inhoud van het multi-informatiedisplay.
■ BSM-indicatoren (Blind Spot Monitor) in de buitenspiegels
(indien aanwezig) (→Blz. 473)
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-infor-matiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buitenspiegels
na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of niet uit-
gaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwa lificeerde en uitgeruste deskundige.
Weergave symboolBladzijde
Smart entry-systeem met startknop Blz. 373
Brake Override-systeem/wegrijregeling/Par-
king Support Brake-functie (indien aanwe-
zig) Blz. 719
LTA (Lane Tracing Assist)Blz. 443
Blz. 443
●
Er worden ook indicatoren weergegeven in
de buitenspiegels.
● Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat, wordt de
BSM-functie geactiveerd via het scherm
van het multi-informatiedisplay.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 220 Monday, June 15, 2020 2:28 PM

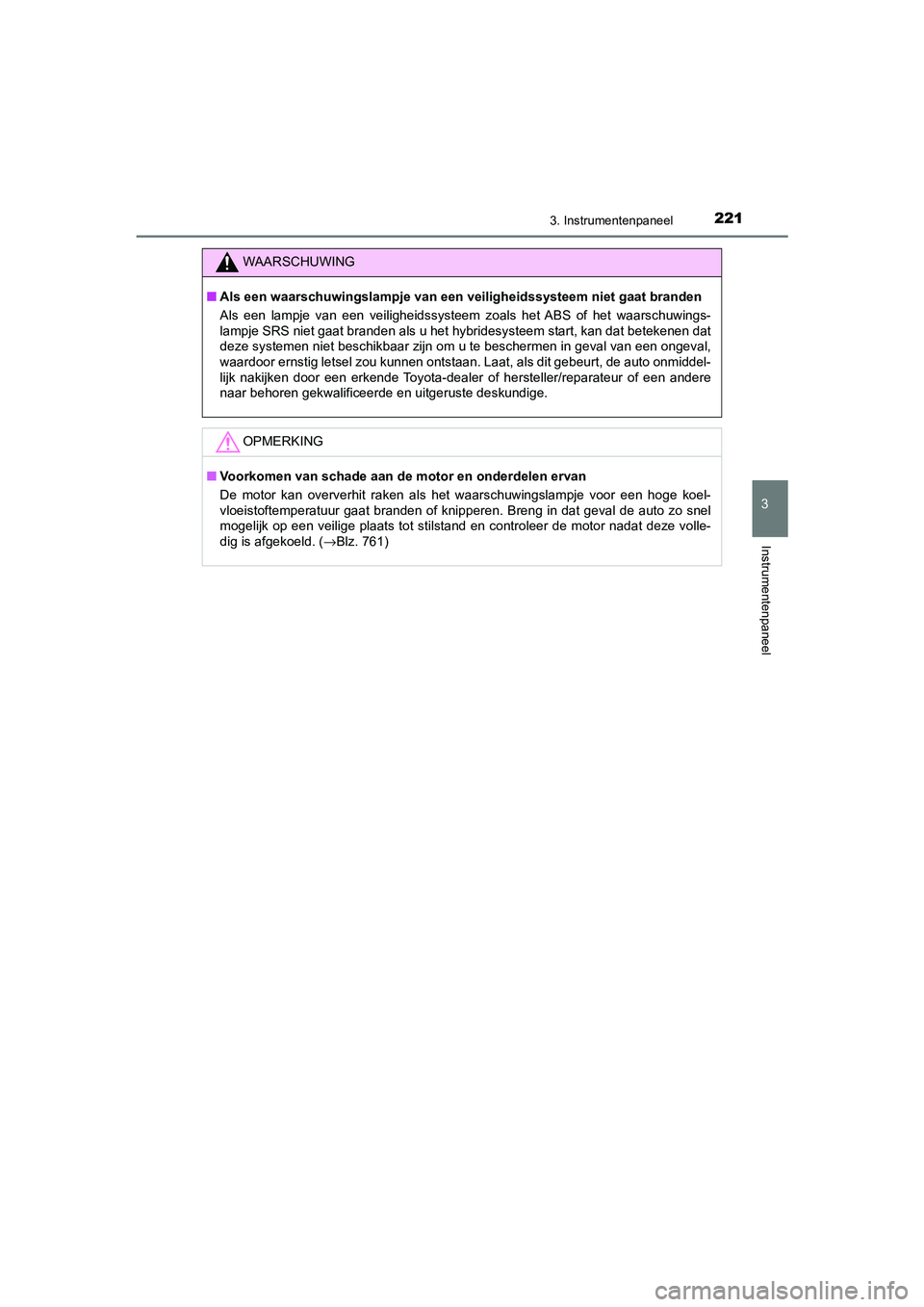

2213. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
WAARSCHUWING
■Als een waarschuwingslampje van een ve iligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwings-
lampje SRS niet gaat branden als u het hy bridesysteem start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ontstaan. Laat, als dit gebeurt, de auto onmiddel-
lijk nakijken door een erkende Toyota-deale r of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
De motor kan oververhit raken als het waarschuwingslampje voor een hoge koel-
vloeistoftemperatuur gaat branden of knipperen. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de motor nadat deze volle-
dig is afgekoeld. ( →Blz. 761)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 221 Monday, June 15, 2020 2:28 PM

2223. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

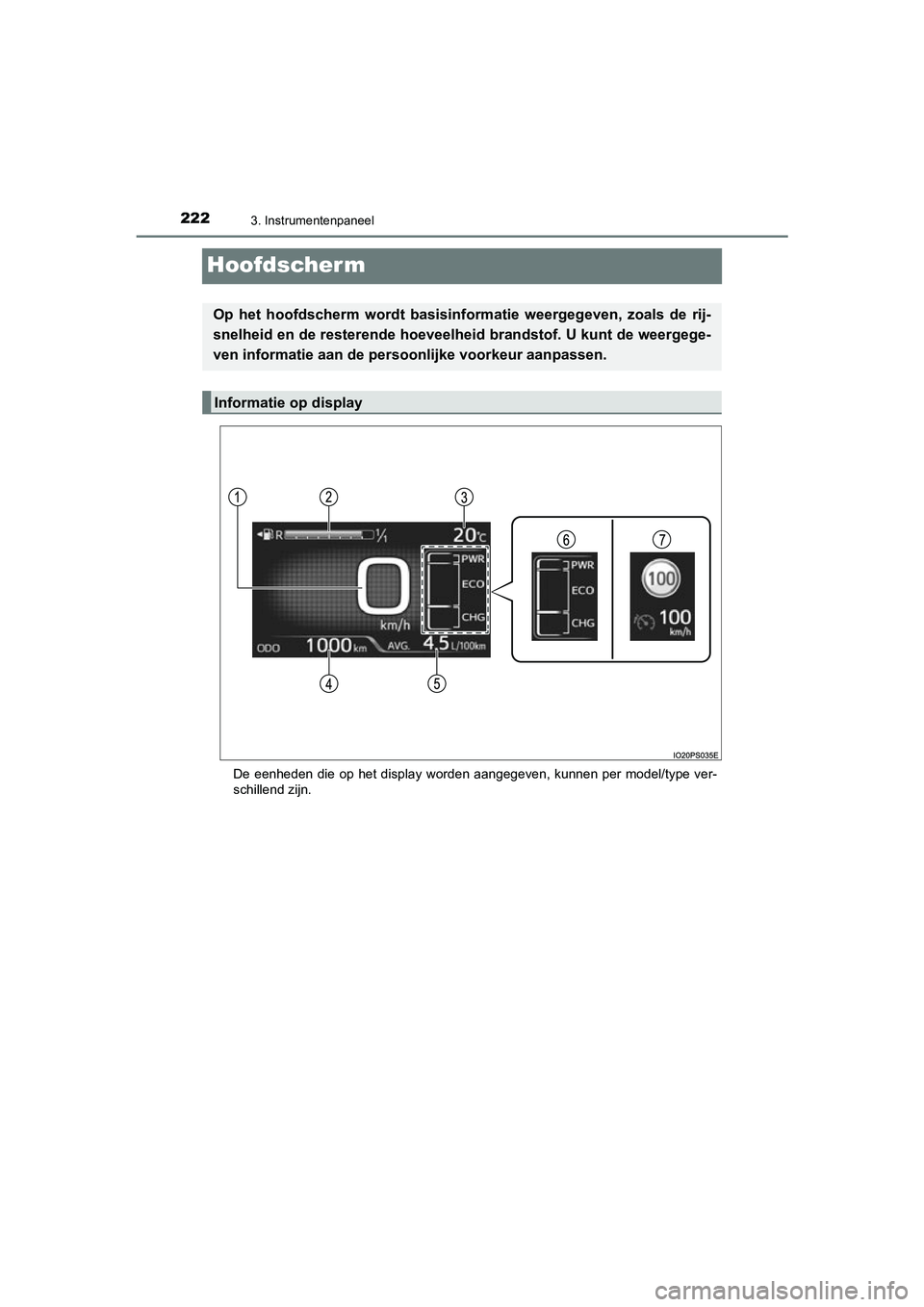

Hoofdscherm
De eenheden die op het display worden aangegeven, kunnen per model/type ver-
schillend zijn.
Op het hoofdscherm wordt basisinfor matie weergegeven, zoals de rij-
snelheid en de resterende hoeveelheid brandstof. U kunt de weergege-
ven informatie aan de persoonlijke voorkeur aanpassen.
Informatie op display
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 222 Monday, June 15, 2020 2:28 PM

2233. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

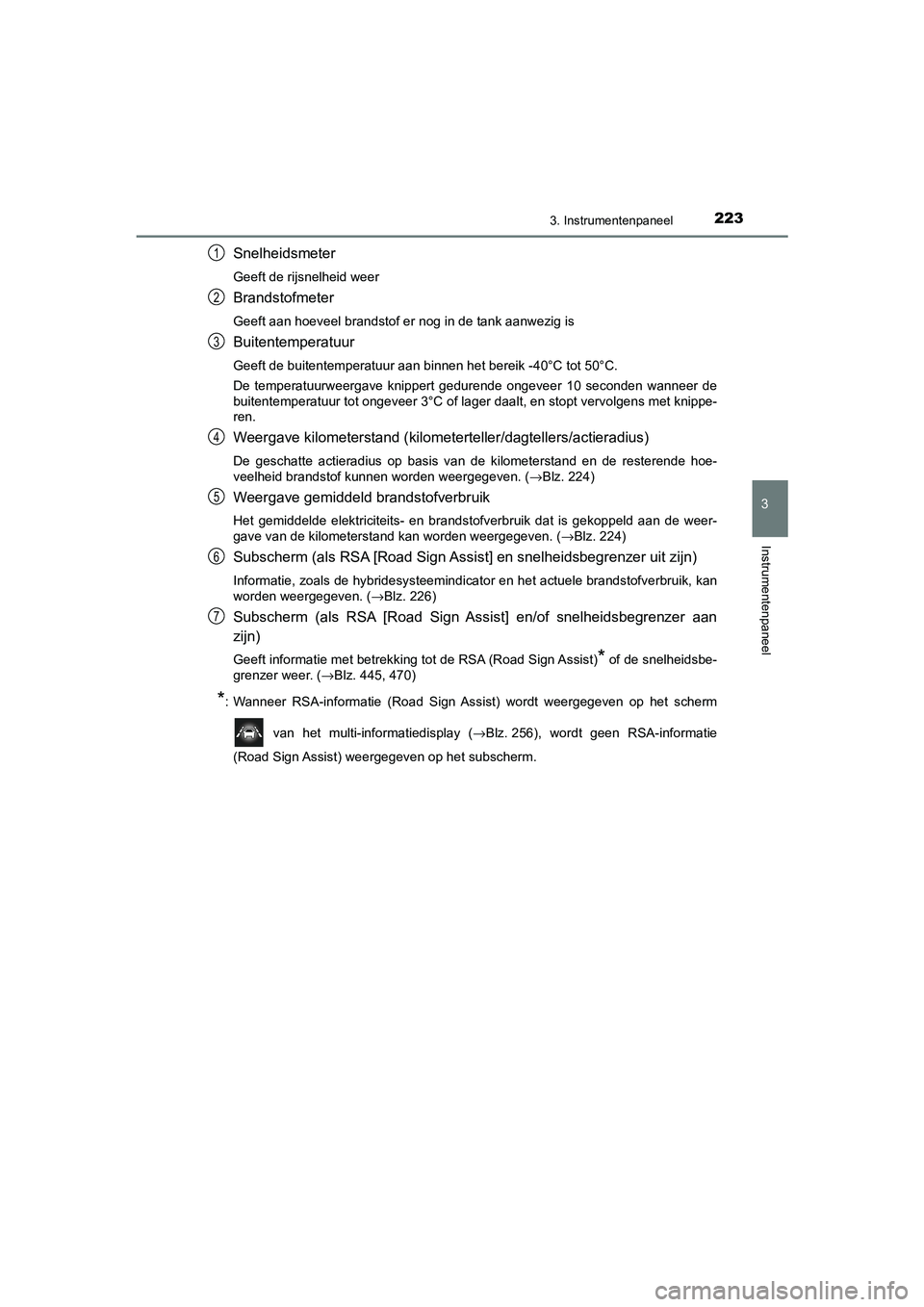

Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden wanneer de
buitentemperatuur tot ongeveer 3°C of lager daalt, en stopt vervolgens met knippe-
ren.
Weergave kilometerstand (kilometerteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de resterende hoe-
veelheid brandstof kunnen worden weergegeven. ( →Blz. 224)
Weergave gemiddeld brandstofverbruik
Het gemiddelde elektriciteits- en brandstofverbruik dat is gekoppeld aan de weer-
gave van de kilometerstand kan worden weergegeven. ( →Blz. 224)
Subscherm (als RSA [Road Sign Assi st] en snelheidsbegrenzer uit zijn)
Informatie, zoals de hybridesysteemindicato r en het actuele brandstofverbruik, kan
worden weergegeven. ( →Blz. 226)
Subscherm (als RSA [Road Sign Assist] en/of snelheidsbegrenzer aan
zijn)
Geeft informatie met betrekking tot de RSA (Road Sign Assist)* of de snelheidsbe-
grenzer weer. ( →Blz. 445, 470)
*: Wanneer RSA-informatie (Road Sign A ssist) wordt weergegeven op het scherm
van het multi-informatiedisplay ( →Blz. 256), wordt geen RSA-informatie
(Road Sign Assist) weergegeven op het subscherm.
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 223 Monday, June 15, 2020 2:28 PM

2243. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

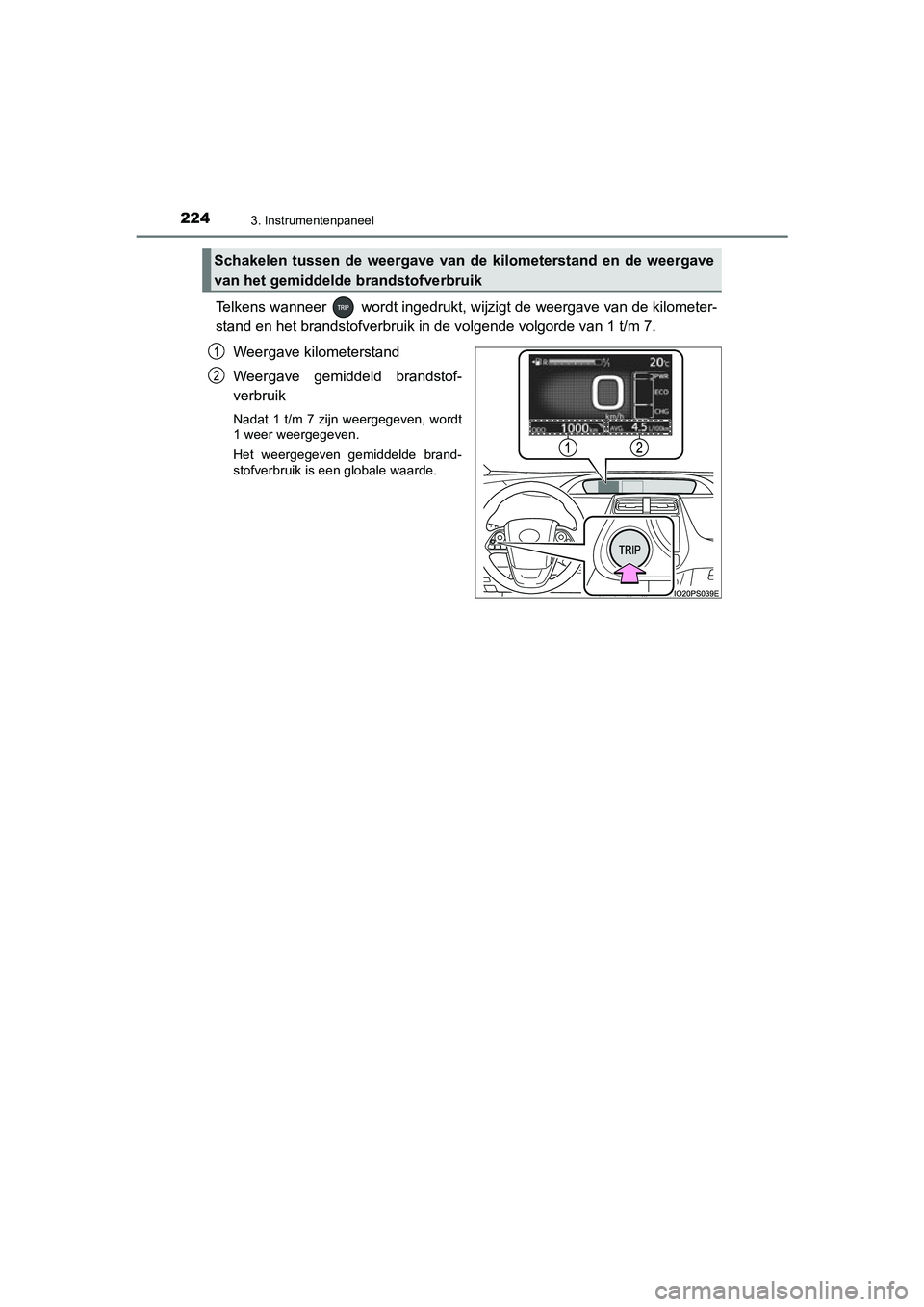

Telkens wanneer wordt ingedrukt, wijzigt de weergave van de kilometer-
stand en het brandstofverbruik in de volgende volgorde van 1 t/m 7.Weergave kilometerstand
Weergave gemiddeld brandstof-
verbruik
Nadat 1 t/m 7 zijn weergegeven, wordt
1 weer weergegeven.
Het weergegeven gemiddelde brand-
stofverbruik is een globale waarde.
Schakelen tussen de weergave van de kilometerstand en de weergave
van het gemiddelde brandstofverbruik
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 224 Monday, June 15, 2020 2:28 PM

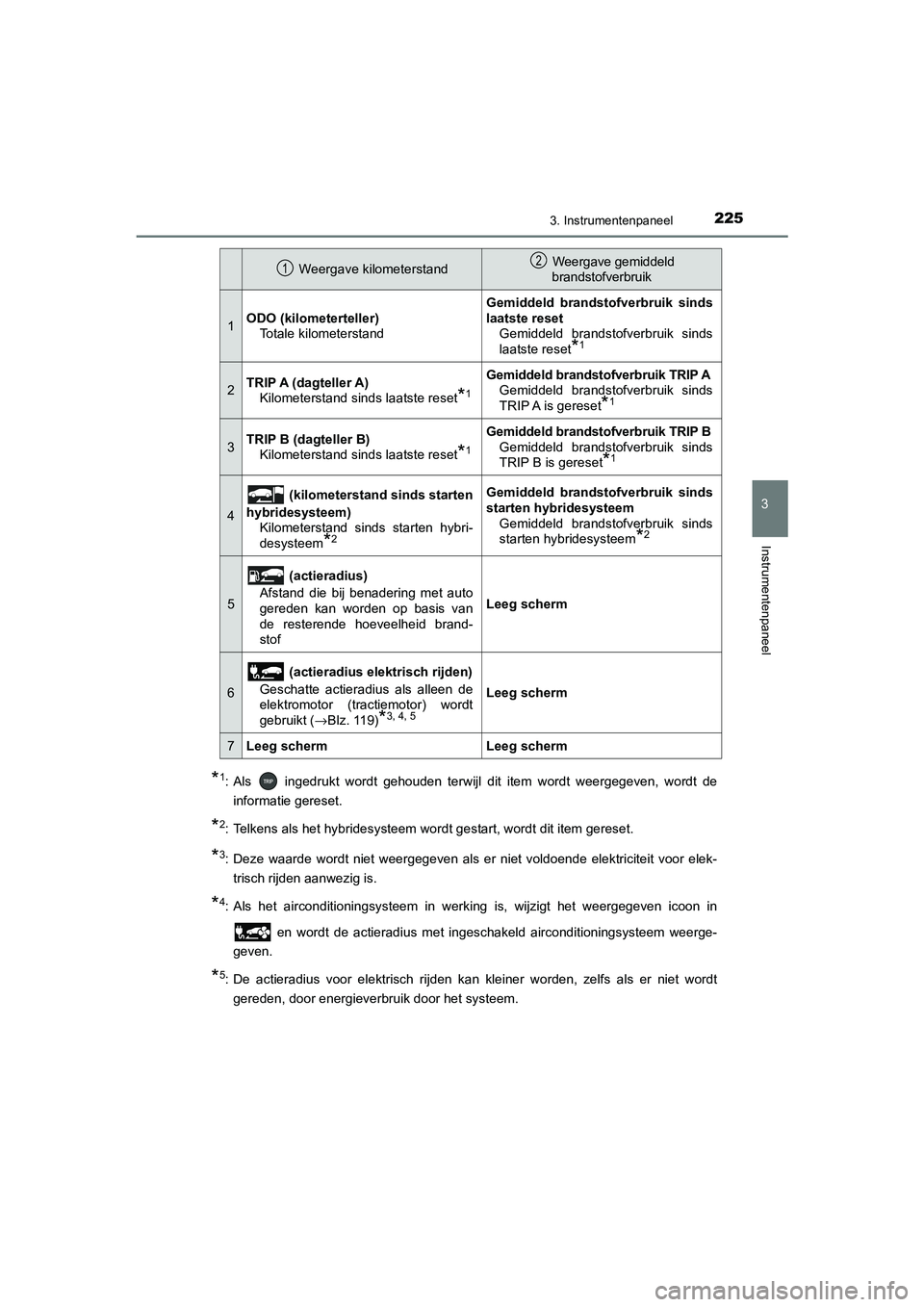

2253. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
*1: Als ingedrukt wordt gehouden terwijl dit item wordt weergegeven, wordt deinformatie gereset.
*2: Telkens als het hybridesysteem wordt gestart, wordt dit item gereset.
*3: Deze waarde wordt niet weergegeven als er niet voldoende elektriciteit voor elek-trisch rijden aanwezig is.
*4: Als het airconditioningsysteem in werking is, wijzigt het weergegeven icoon in
en wordt de actieradius met ingeschakeld airconditioningsysteem weerge-
geven.
*5: De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet wordt
gereden, door energiev erbruik door het systeem.
Weergave kilometerstand Weergave gemiddeld
brandstofverbruik
1ODO (kilometerteller) Totale kilometerstandGemiddeld brandstofverbruik sinds
laatste resetGemiddeld brandstofverbruik sinds
laatste reset
*1
2TRIP A (dagteller A)Kilometerstand sinds laatste reset
*1
Gemiddeld brandstofverbruik TRIP AGemiddeld brandstofverbruik sinds
TRIP A is gereset
*1
3TRIP B (dagteller B)
Kilometerstand sinds laatste reset
*1
Gemiddeld brandstofverbruik TRIP BGemiddeld brandstofverbruik sinds
TRIP B is gereset
*1
4
(kilometerstand sinds starten
hybridesysteem) Kilometerstand sinds starten hybri-
desysteem
*2
Gemiddeld brandstofverbruik sinds
starten hybridesysteem
Gemiddeld brandstofverbruik sinds
starten hybridesysteem
*2
5
(actieradius)
Afstand die bij benadering met auto
gereden kan worden op basis van
de resterende hoeveelheid brand-
stof
Leeg scherm
6
(actieradius el ektrisch rijden)
Geschatte actieradius als alleen de
elektromotor (tractiemotor) wordt
gebruikt ( →Blz. 119)
*3, 4, 5
Leeg scherm
7Leeg schermLeeg scherm
12
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 225 Monday, June 15, 2020 2:28 PM

2263. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

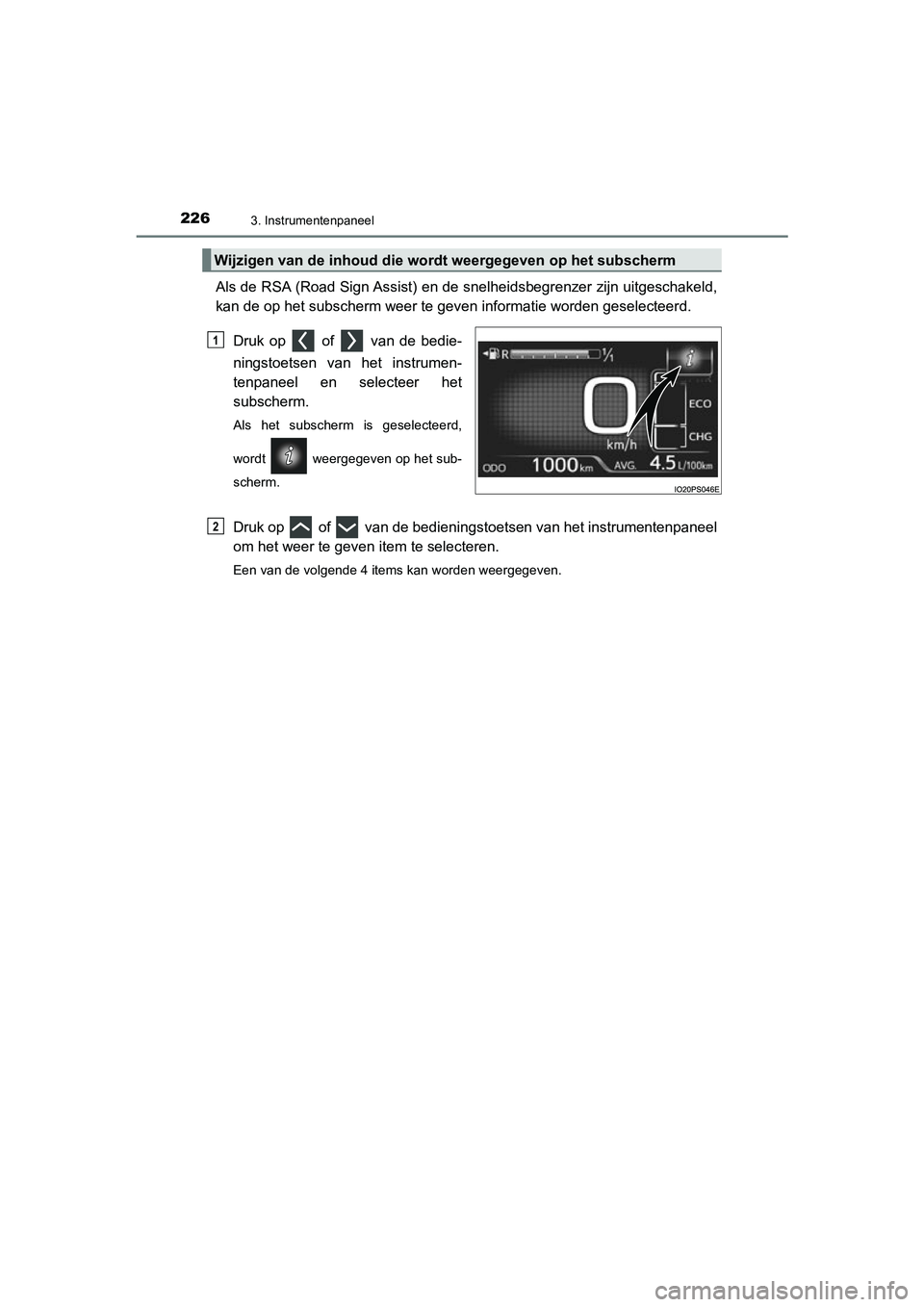

Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uitgeschakeld,
kan de op het subscherm weer te geven informatie worden geselecteerd. Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer het
subscherm.
Als het subscherm is geselecteerd,
wordt weergegeven op het sub-
scherm.
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om het weer te geven item te selecteren.
Een van de volgende 4 items kan worden weergegeven.
Wijzigen van de inhoud die word t weergegeven op het subscherm
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 226 Monday, June 15, 2020 2:28 PM

2273. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

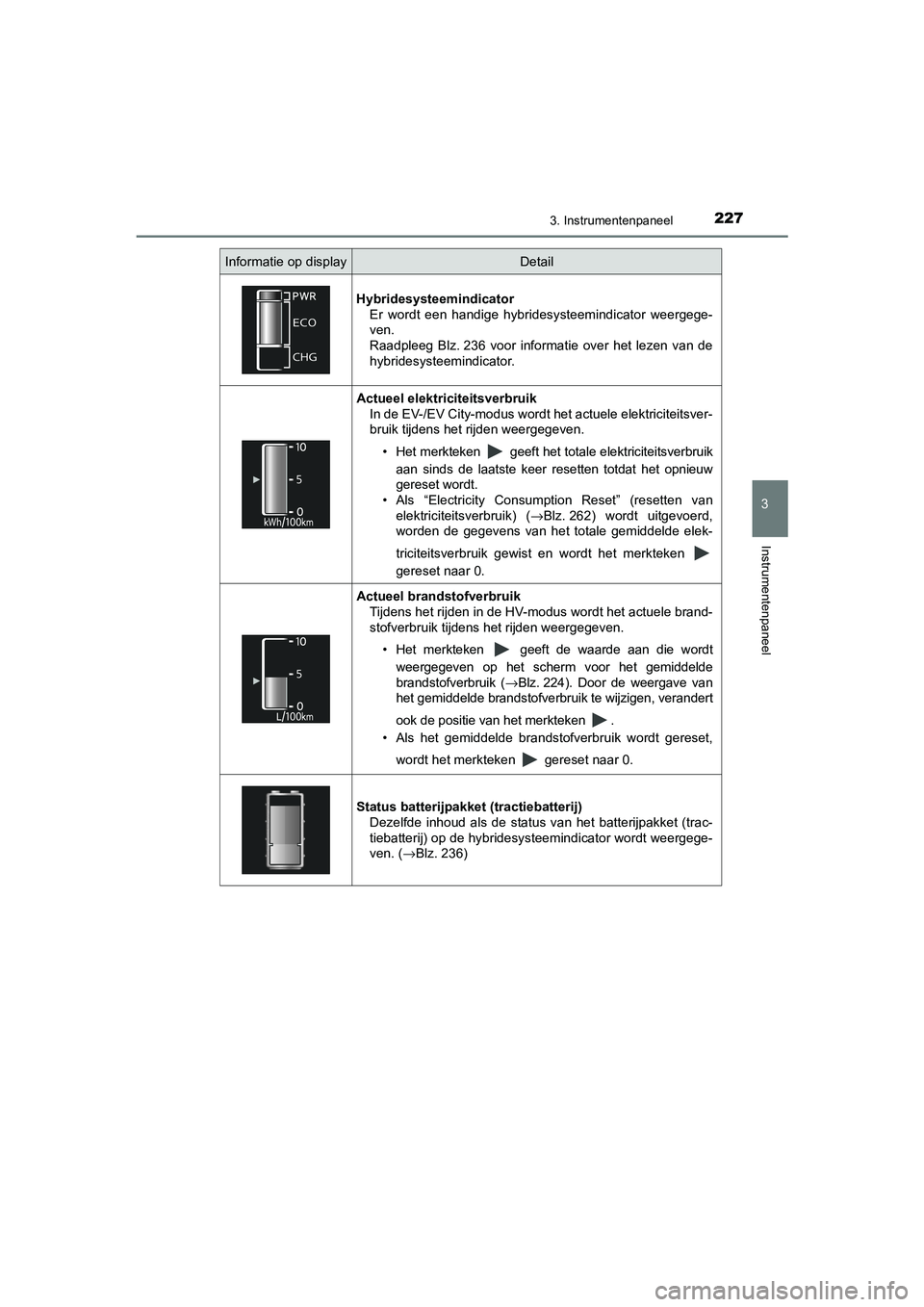

Informatie op displayDetail
Hybridesysteemindicator Er wordt een handige hybridesysteemindicator weergege-
ven.
Raadpleeg Blz. 236 voor informatie over het lezen van de
hybridesysteemindicator.
Actueel elektriciteitsverbruik
In de EV-/EV City-modus wordt het actuele elektriciteitsver-
bruik tijdens het rijden weergegeven.
• Het merkteken geeft het to tale elektriciteitsverbruik
aan sinds de laatste keer resetten totdat het opnieuw
gereset wordt.
• Als “Electricity Consumption Reset” (resetten van elektriciteitsverbruik) ( →Blz. 262) wordt uitgevoerd,
worden de gegevens van het totale gemiddelde elek-
triciteitsverbruik gewist en wordt het merkteken
gereset naar 0.
Actueel brandstofverbruik Tijdens het rijden in de HV-modus wordt het actuele brand-
stofverbruik tijdens het rijden weergegeven.
• Het merkteken geeft de waarde aan die wordtweergegeven op het scherm voor het gemiddelde
brandstofverbruik ( →Blz. 224). Door de weergave van
het gemiddelde brandstofverbruik te wijzigen, verandert
ook de positie van het merkteken .
• Als het gemiddelde brandstofverbruik wordt gereset,
wordt het merkteken gereset naar 0.
Status batterijpakket (tractiebatterij) Dezelfde inhoud als de status van het batterijpakket (trac-
tiebatterij) op de hybridesysteemindicator wordt weergege-
ven. ( →Blz. 236)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 227 Monday, June 15, 2020 2:28 PM

2283. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

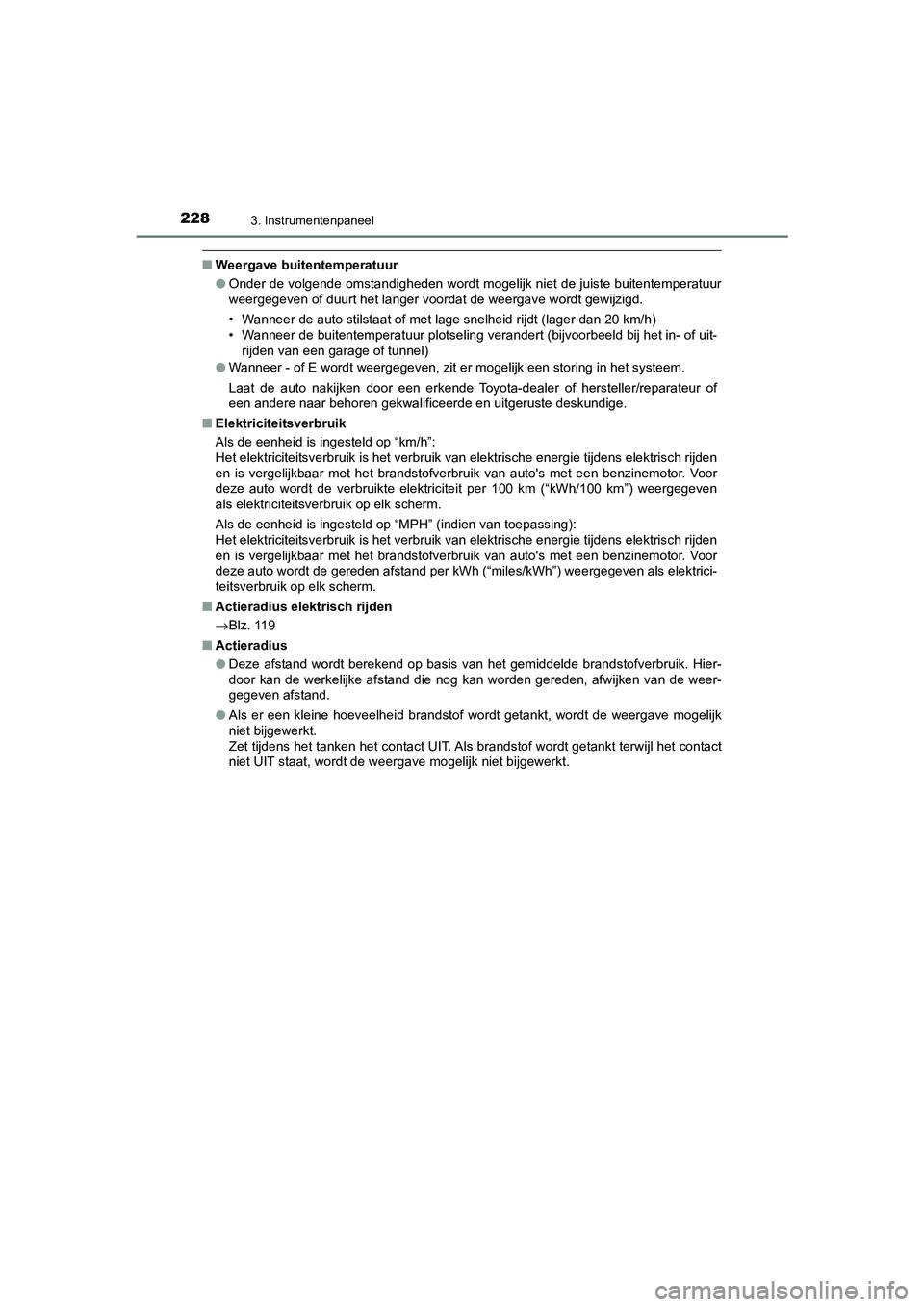

■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uit-
rijden van een garage of tunnel)
● Wanneer - of E wordt weergegeven, zit er mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Elektriciteitsverbruik
Als de eenheid is ingesteld op “km/h”:
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elektrisch rijden
en is vergelijkbaar met het brandstofverbruik van auto's met een benzinemotor. Voor
deze auto wordt de verbruikte elektriciteit per 100 km (“kWh/100 km”) weergegeven
als elektriciteitsverbruik op elk scherm.
Als de eenheid is ingesteld op “MPH” (indien van toepassing):
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elektrisch rijden
en is vergelijkbaar met het brandstofverbruik van auto's met een benzinemotor. Voor
deze auto wordt de gereden afstand per kWh (“miles/kWh”) weergegeven als elektrici-
teitsverbruik op elk scherm.
■ Actieradius elektrisch rijden
→Blz. 119
■ Actieradius
●Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik. Hier-
door kan de werkelijke afstand die nog kan worden gereden, afwijken van de weer-
gegeven afstand.
● Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave mogelijk
niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt getankt terwijl het contact
niet UIT staat, wordt de weergave mogelijk niet bijgewerkt.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 228 Monday, June 15, 2020 2:28 PM

2293. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

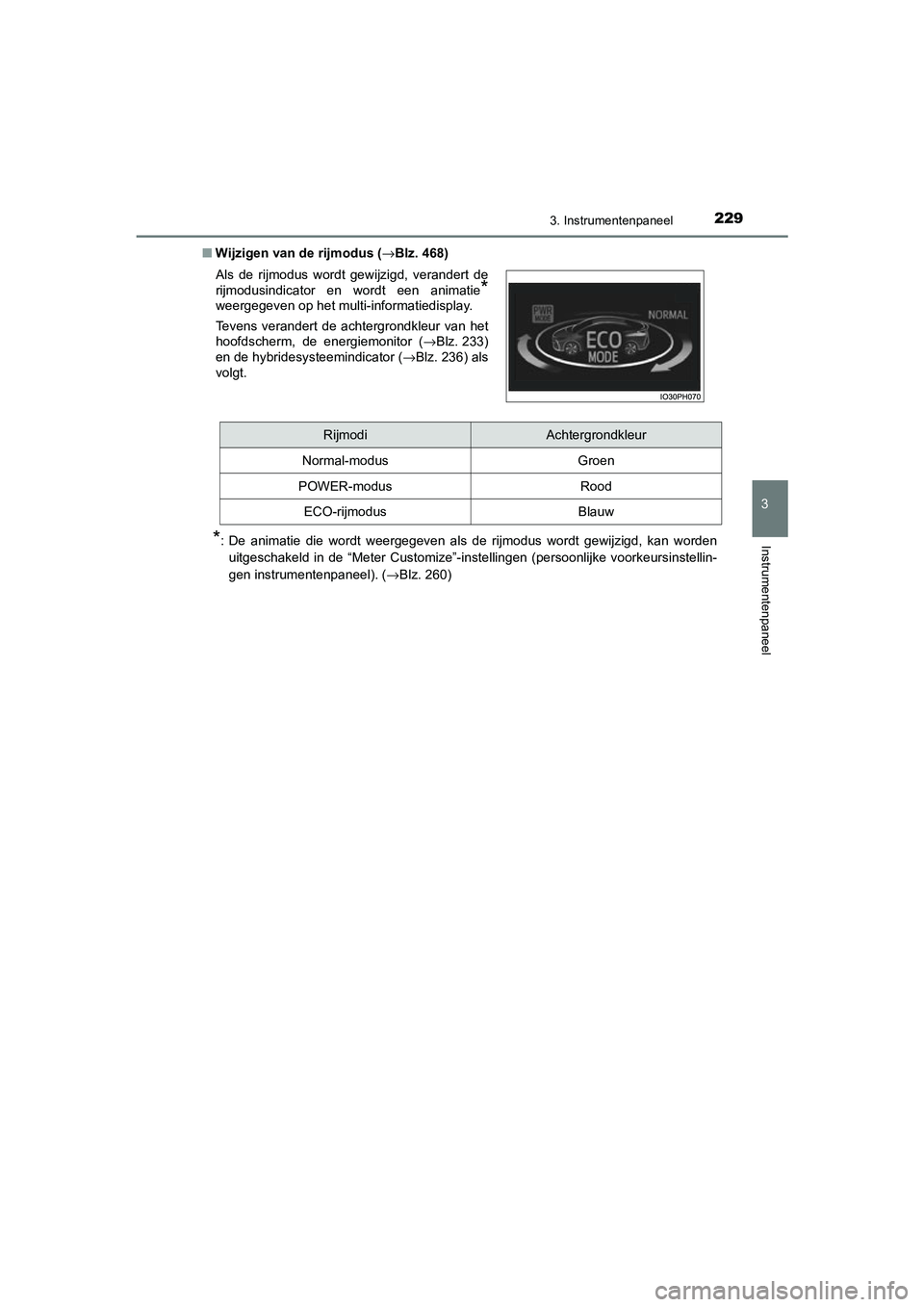

■Wijzigen van de rijmodus ( →Blz. 468)
*: De animatie die wordt weergegeven als de rijmodus wordt gewijzigd, kan worden
uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellin-
gen instrumentenpaneel). ( →Blz. 260)
Als de rijmodus wordt gewijzigd, verandert de
rijmodusindicator en wordt een animatie
*
weergegeven op het multi-informatiedisplay.
Tevens verandert de achtergrondkleur van het
hoofdscherm, de energiemonitor (
→Blz. 233)
en de hybridesysteemindicator ( →Blz. 236) als
volgt.
RijmodiAchtergrondkleur
Normal-modus Groen
POWER-modusRood
ECO-rijmodusBlauw
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 229 Monday, June 15, 2020 2:28 PM
