2303. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

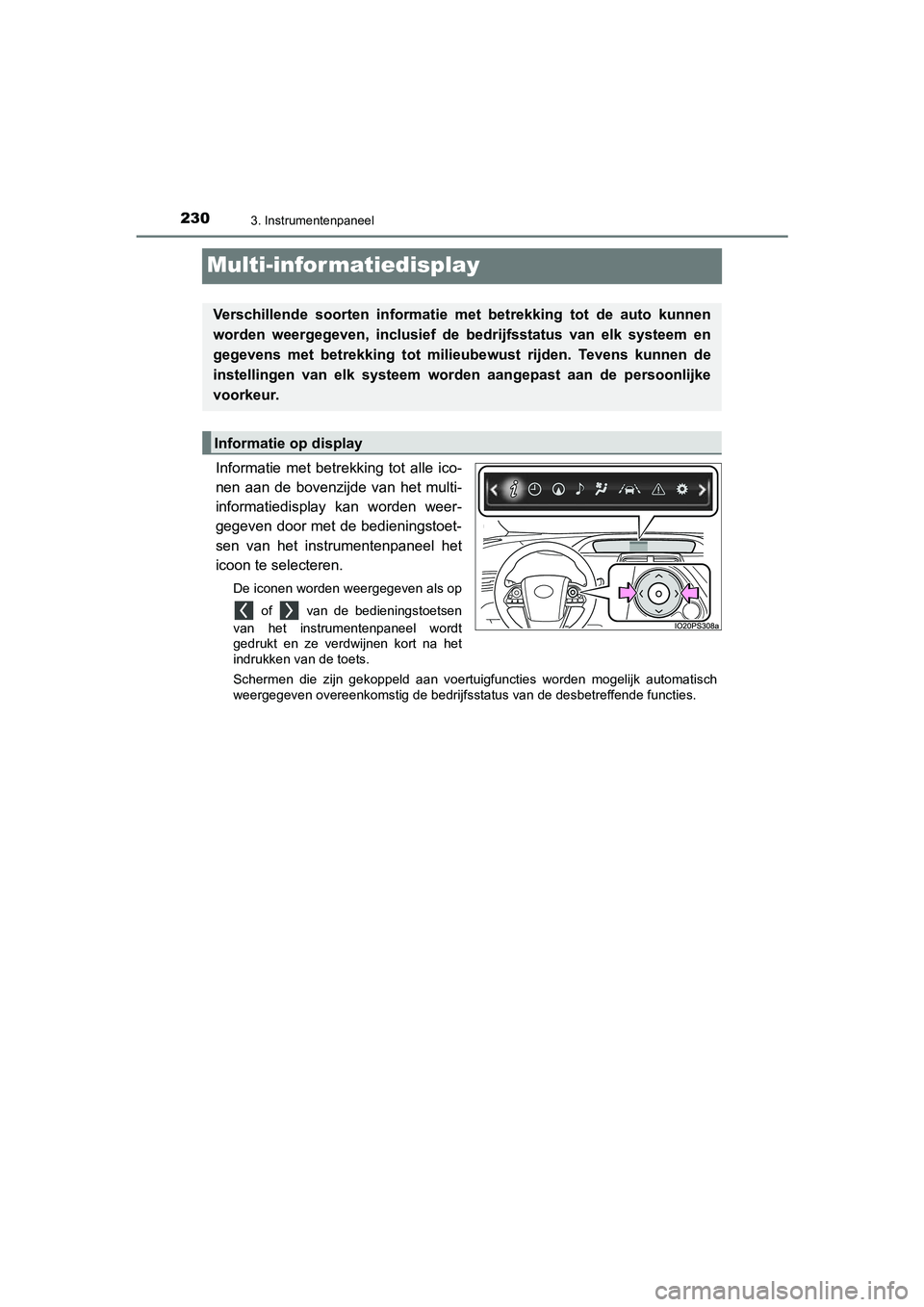

Multi-infor matiedisplay
Informatie met betrekking tot alle ico-
nen aan de bovenzijde van het multi-
informatiedisplay kan worden weer-
gegeven door met de bedieningstoet-
sen van het instrumentenpaneel het
icoon te selecteren.
De iconen worden weergegeven als op of van de bedieningstoetsen
van het instrumentenpaneel wordt
gedrukt en ze verdwijnen kort na het
indrukken van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk automatisch
weergegeven overeenkomstig de bedrijfsstatus van de desbetreffende functies.
Verschillende soorten informatie met betrekking tot de auto kunnen
worden weergegeven, inclusief de bedrijfsstatus van elk systeem en
gegevens met betrekking tot milieube wust rijden. Tevens kunnen de
instellingen van elk systeem worden aangepast aan de persoonlijke
voorkeur.
Informatie op display
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 230 Monday, June 15, 2020 2:28 PM

2313. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
*: Als er een waarschuwingsmelding is die kan worden weergegeven, verandert dekleur van in oranje.

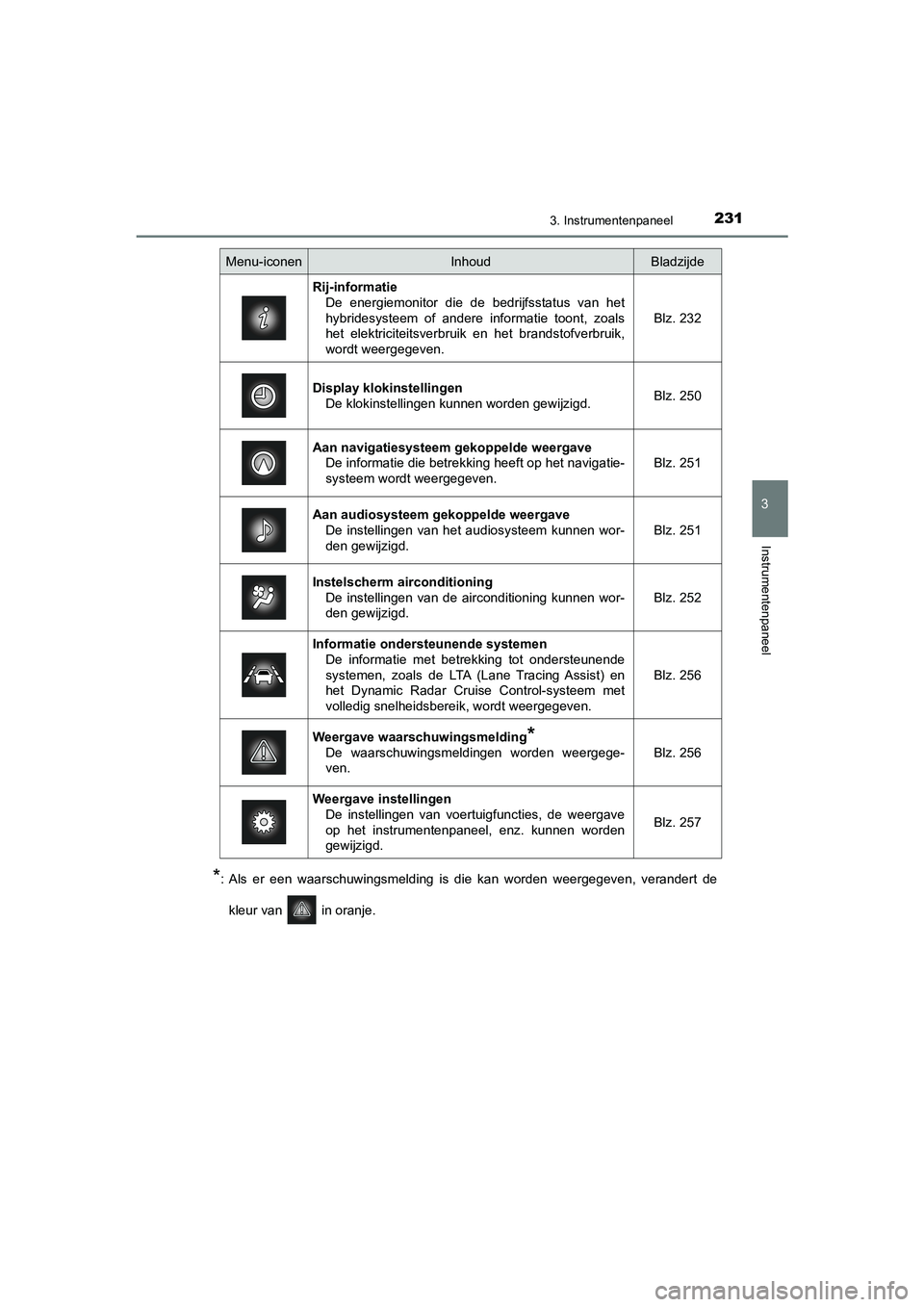

Menu-iconenInhoudBladzijde
Rij-informatie De energiemonitor die de bedrijfsstatus van het
hybridesysteem of andere informatie toont, zoals
het elektriciteitsverbruik en het brandstofverbruik,
wordt weergegeven. Blz. 232
Display klokinstellingen De klokinstellingen kunnen worden gewijzigd. Blz. 250
Aan navigatiesysteem gekoppelde weergave De informatie die betrekking heeft op het navigatie-
systeem wordt weergegeven. Blz. 251
Aan audiosysteem g
ekoppelde weergave
De instellingen van het audiosysteem kunnen wor-
den gewijzigd.Blz. 251
Instelscherm airconditioning
De instellingen van de airconditioning kunnen wor-
den gewijzigd.
Blz. 252
Informatie ondersteunende systemenDe informatie met betrekking tot ondersteunende
systemen, zoals de LTA (Lane Tracing Assist) en
het Dynamic Radar Cruise Control-systeem met
volledig snelheidsbereik, wordt weergegeven.
Blz. 256
Weergave waarschuwingsmelding*
De waarschuwingsmeldingen worden weergege-
ven.Blz. 256
Weergave instellingenDe instellingen van voertuigfuncties, de weergave
op het instrumentenpaneel, enz. kunnen worden
gewijzigd.
Blz. 257
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 231 Monday, June 15, 2020 2:28 PM

2323. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

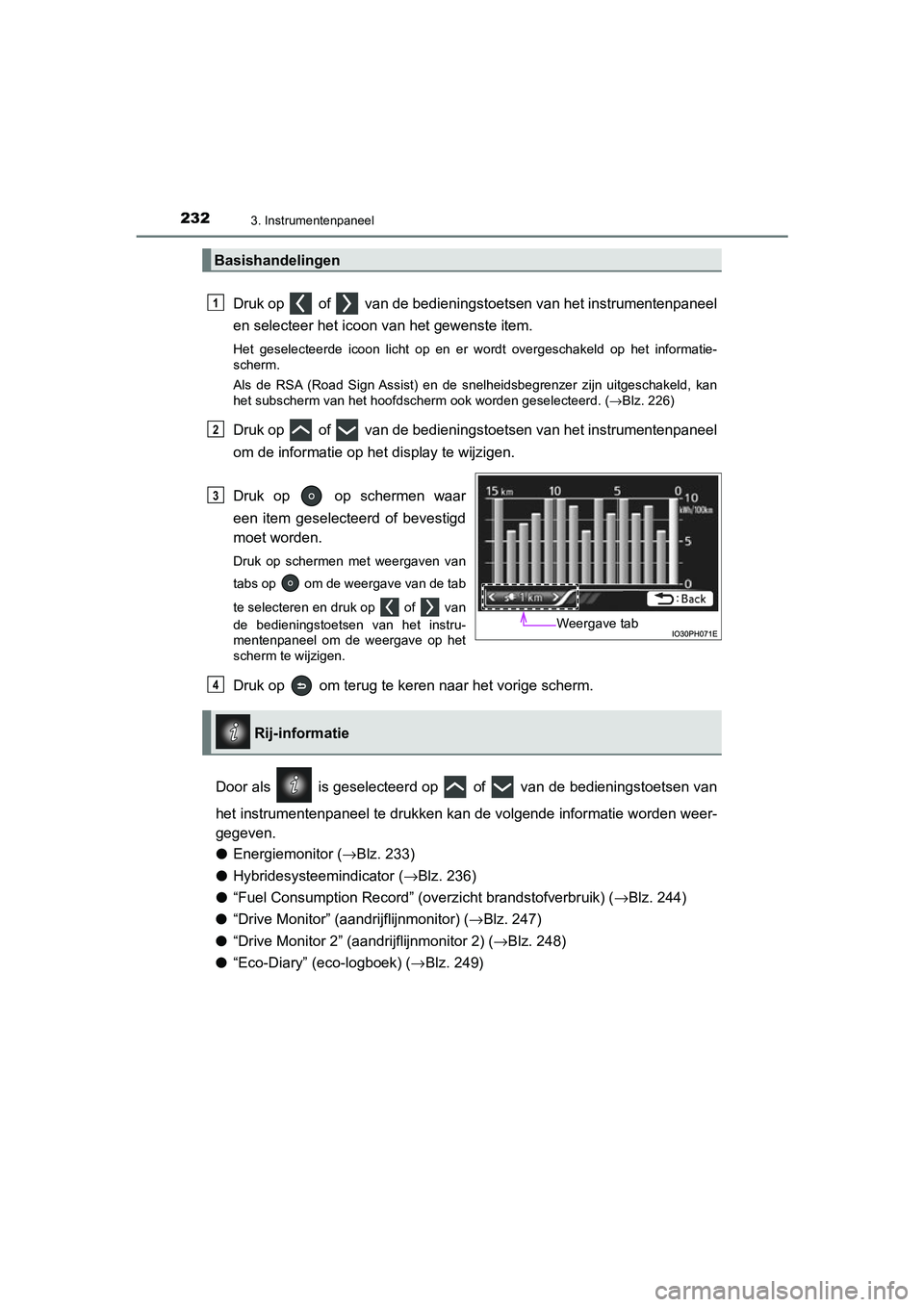

Druk op of van de bedieningstoetsen van het instrumentenpaneel
en selecteer het icoon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het informatie-
scherm.
Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uitgeschakeld, kan
het subscherm van het hoofdscherm ook worden geselecteerd. (→Blz. 226)
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of bevestigd
moet worden.
Druk op schermen met weergaven van
tabs op om de weergave van de tab
te selecteren en druk op of van
de bedieningstoetsen van het instru-
mentenpaneel om de weergave op het
scherm te wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoetsen van
het instrumentenpaneel te drukken kan de volgende informatie worden weer-
gegeven.
● Energiemonitor ( →Blz. 233)
● Hybridesysteemindicator ( →Blz. 236)
● “Fuel Consumption Record” (overzicht brandstofverbruik) ( →Blz. 244)
● “Drive Monitor” (aandrijflijnmonitor) ( →Blz. 247)
● “Drive Monitor 2” (aandrijflijnmonitor 2) ( →Blz. 248)
● “Eco-Diary” (eco-logboek) ( →Blz. 249)
Basishandelingen
Rij-informatie
1
2
Weergave tab
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 232 Monday, June 15, 2020 2:28 PM

2333. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

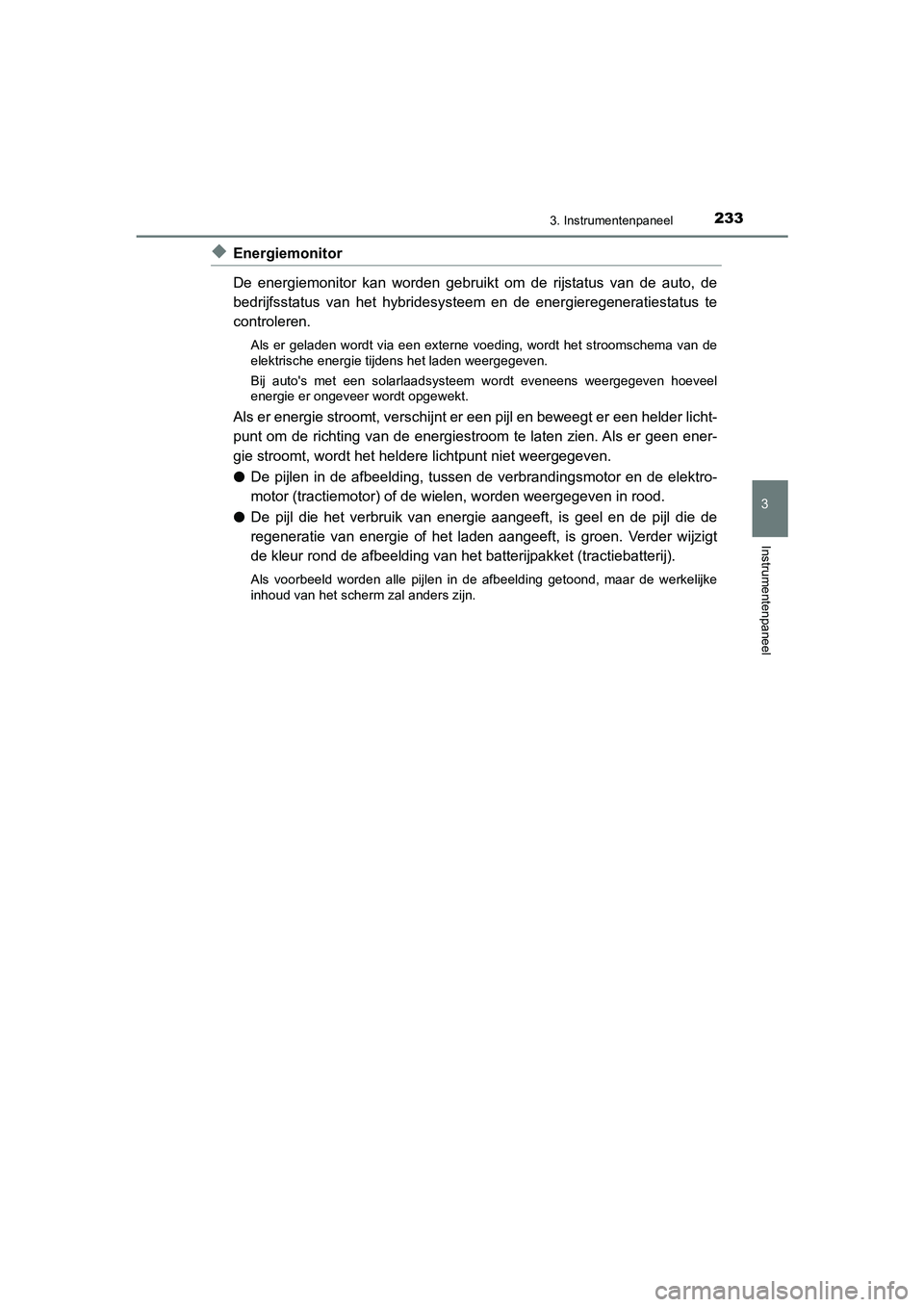

◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de auto, de
bedrijfsstatus van het hybridesysteem en de energieregeneratiestatus te
controleren.
Als er geladen wordt via een externe voeding, wordt het stroomschema van de
elektrische energie tijdens het laden weergegeven.
Bij auto's met een solarlaadsysteem wordt eveneens weergegeven hoeveel
energie er ongeveer wordt opgewekt.
Als er energie stroomt, verschijnt er een pijl en beweegt er een helder licht-
punt om de richting van de energiestroom te laten zien. Als er geen ener-
gie stroomt, wordt het heldere lichtpunt niet weergegeven.
● De pijlen in de afbeelding, tussen de verbrandingsmotor en de elektro-
motor (tractiemotor) of de wielen, worden weergegeven in rood.
● De pijl die het verbruik van energie aangeeft, is geel en de pijl die de
regeneratie van energie of het lade n aangeeft, is groen. Verder wijzigt
de kleur rond de afbeelding van het batterijpakket (tractiebatterij).
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de werkelijke
inhoud van het scherm zal anders zijn.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 233 Monday, June 15, 2020 2:28 PM

2343. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

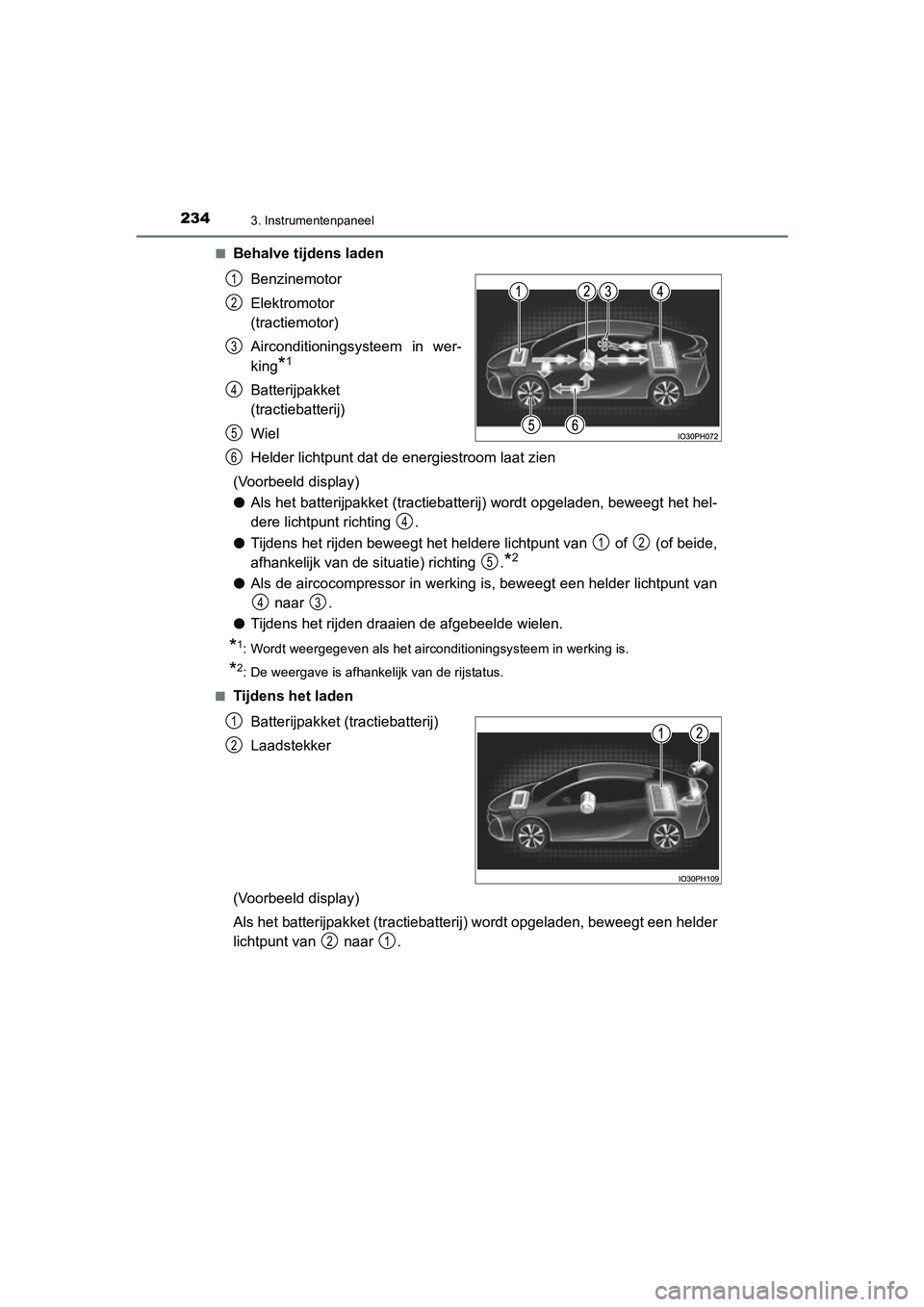

■Behalve tijdens ladenBenzinemotor
Elektromotor
(tractiemotor)
Airconditioningsysteem in wer-
king
*1
Batterijpakket
(tractiebatterij)
Wiel
Helder lichtpunt dat de energiestroom laat zien
(Voorbeeld display)
● Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt het hel-
dere lichtpunt richting .
● Tijdens het rijden beweegt het heldere lichtpunt van of (of beide,
afhankelijk van de situatie) richting .
*2
●Als de aircocompressor in werking is, beweegt een helder lichtpunt van
naar .
● Tijdens het rijden draaien de afgebeelde wielen.
*1: Wordt weergegeven als het airconditioningsysteem in werking is.
*2: De weergave is afhankelijk van de rijstatus.
■
Tijdens het laden Batterijpakket (tractiebatterij)
Laadstekker
(Voorbeeld display)
Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt een helder
lichtpunt van naar .
1
2
3
4
5
6
4
12
5
43
1
2
21
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 234 Monday, June 15, 2020 2:28 PM

2353. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

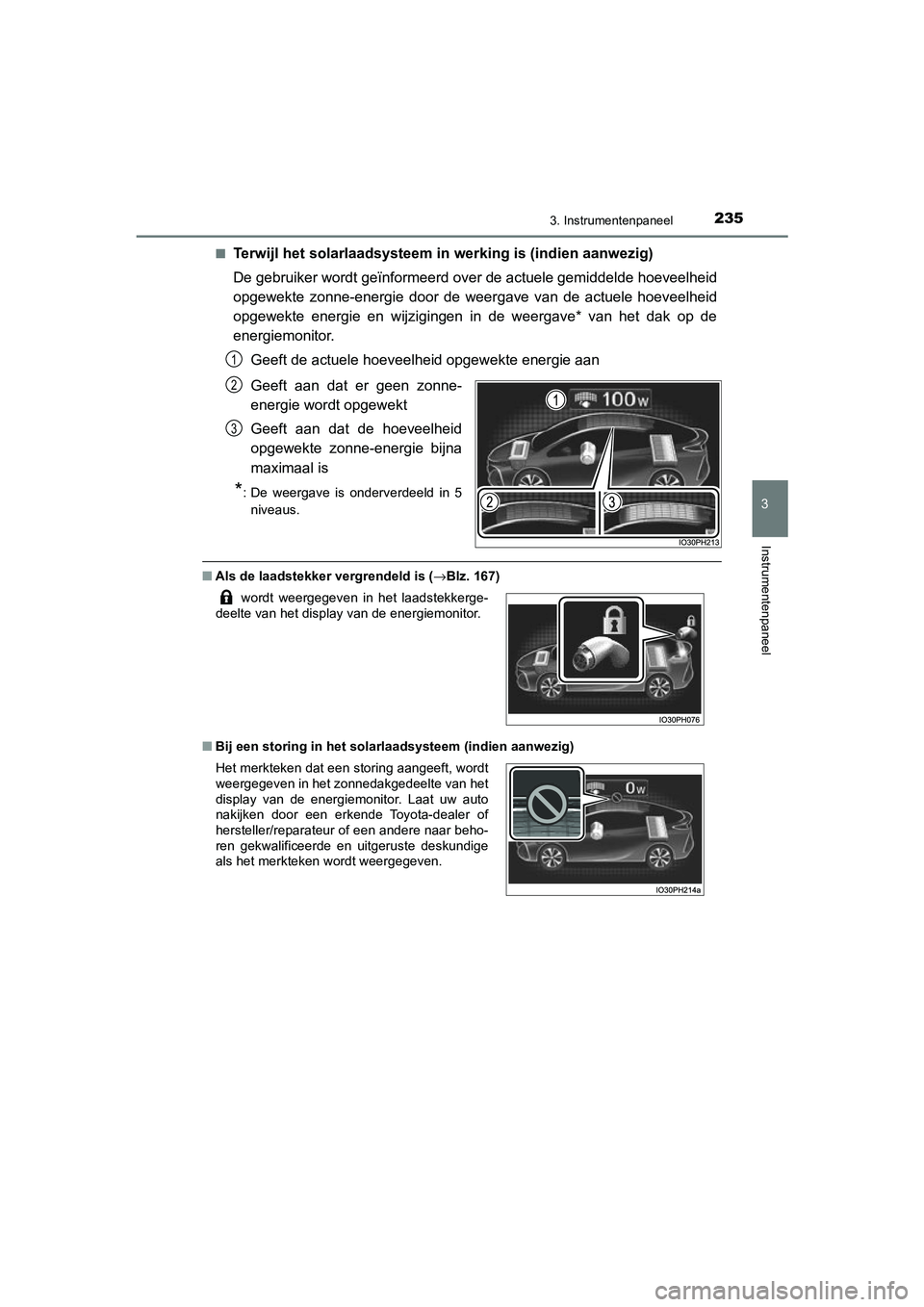

■Terwijl het solarlaadsysteem in werking is (indien aanwezig)
De gebruiker wordt geïnformeerd over de actuele gemiddelde hoeveelheid
opgewekte zonne-energie door de weergave van de actuele hoeveelheid
opgewekte energie en wijzigingen in de weergave* van het dak op de
energiemonitor. Geeft de actuele hoeveelheid opgewekte energie aan
Geeft aan dat er geen zonne-
energie wordt opgewekt
Geeft aan dat de hoeveelheid
opgewekte zonne-energie bijna
maximaal is
*: De weergave is onderverdeeld in 5niveaus.
■ Als de laadstekker vergrendeld is ( →Blz. 167)
■ Bij een storing in het solarlaadsysteem (indien aanwezig)
1
2
3
wordt weergegeven in het laadstekkerge-
deelte van het display van de energiemonitor.
Het merkteken dat een storing aangeeft, wordt
weergegeven in het zonnedakgedeelte van het
display van de energiemonitor. Laat uw auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige
als het merkteken wordt weergegeven.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 235 Monday, June 15, 2020 2:28 PM

2363. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

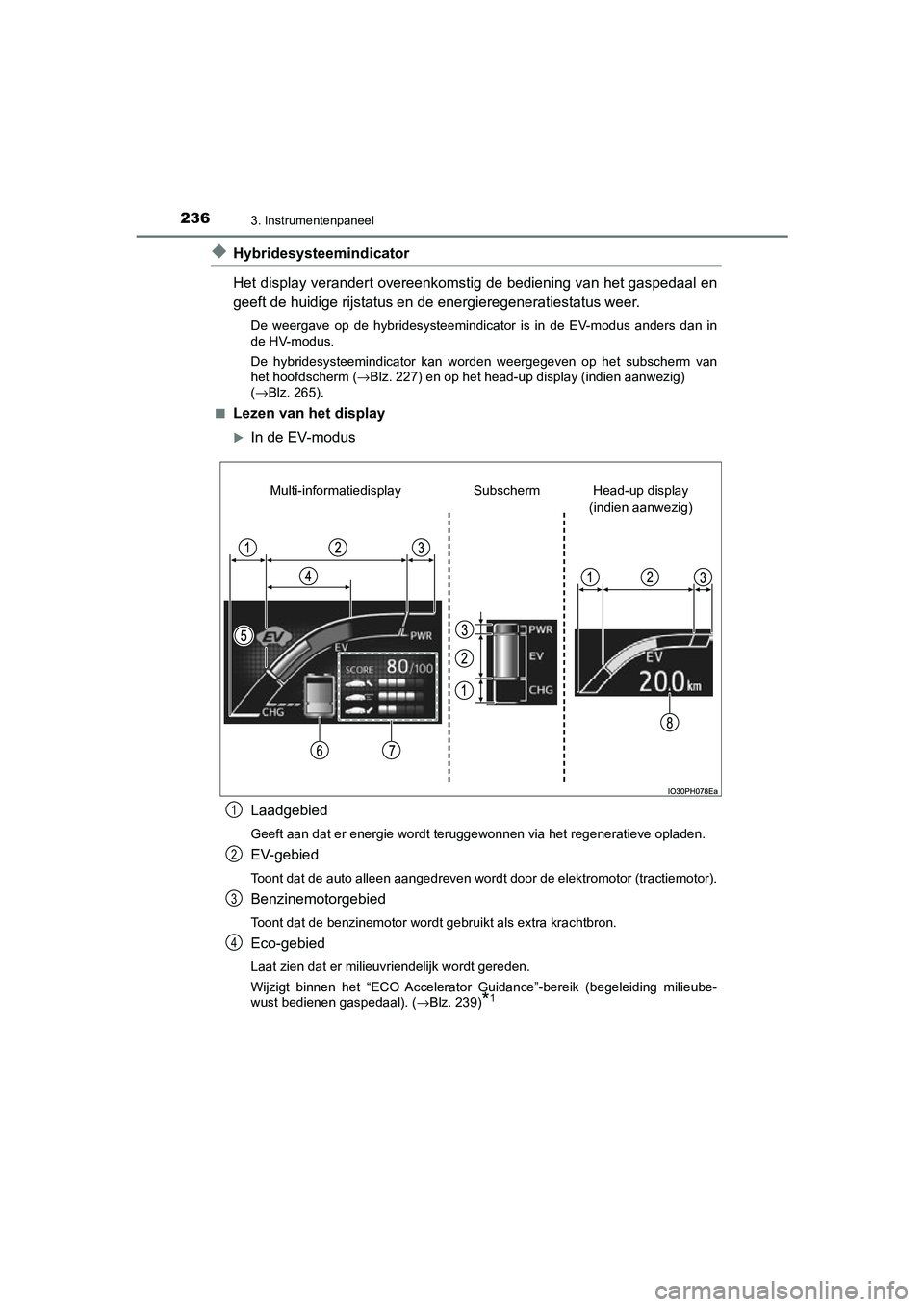

◆Hybridesysteemindicator
Het display verandert overeenkomstig de bediening van het gaspedaal en
geeft de huidige rijstatus en de energieregeneratiestatus weer.
De weergave op de hybridesysteemindicator is in de EV-modus anders dan in
de HV-modus.
De hybridesysteemindicator kan worden weergegeven op het subscherm van
het hoofdscherm (→Blz. 227) en op het head-up display (indien aanwezig)
(→ Blz. 265).
■
Lezen van het display
In de EV-modus
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regeneratieve opladen.
EV-gebied
Toont dat de auto alleen aangedreven wordt door de elektromotor (tractiemotor).
Benzinemotorgebied
Toont dat de benzinemotor wordt gebruikt als extra krachtbron.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Wijzigt binnen het “ECO Accelerator Guidance”-bereik (begeleiding milieube-
wust bedienen gaspedaal). ( →Blz. 239)
*1
Head-up display
(indien aanwezig)
Subscherm
Multi-informatiedisplay
1
2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 236 Monday, June 15, 2020 2:28 PM

2373. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

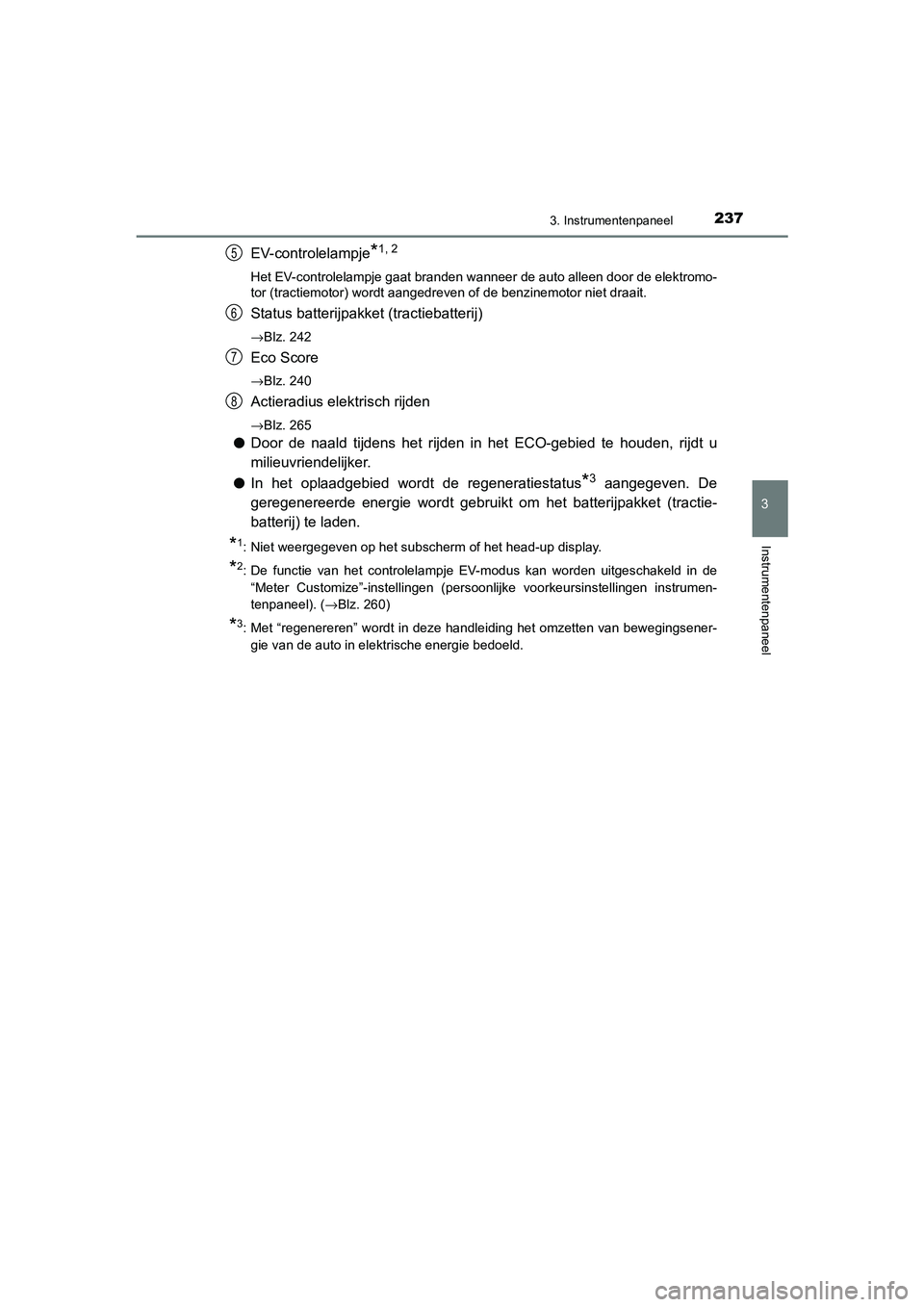

EV-controlelampje*1, 2
Het EV-controlelampje gaat branden wanneer de auto alleen door de elektromo-
tor (tractiemotor) wordt aangedreven of de benzinemotor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 242
Eco Score
→Blz. 240
Actieradius elektrisch rijden
→Blz. 265
● Door de naald tijdens het rijden in het ECO-gebied te houden, rijdt u
milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
*3 aangegeven. De
geregenereerde energie wordt gebruikt om het batterijpakket (tractie-
batterij) te laden.
*1: Niet weergegeven op het subscherm of het head-up display.
*2: De functie van het controlelampje EV-modus kan worden uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen instrumen-
tenpaneel). ( →Blz. 260)
*3: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsener-
gie van de auto in elektrische energie bedoeld.
5
6
7
8
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 237 Monday, June 15, 2020 2:28 PM

2383. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
In de HV-modus
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regeneratieve opladen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Wijzigt binnen het “ECO Accelerator Guidance”-bereik (begeleiding milieube-
wust bedienen gaspedaal). (
→Blz. 239)
*1
PWR-gebied
Laat zien dat de grens van een bereik voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en dergelijke).
Hybride Eco-gebied*2
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch gestopt en opnieuw gestart onder verschil-
lende omstandigheden.
EV-controlelampje*1, 3
Het EV-controlelampje gaat branden wanneer de auto alleen door de elektromo-
tor (tractiemotor) wordt aangedreven of de benzinemotor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 242
Head-up display
(indien aanwezig)
Subscherm
Multi-informatiedisplay
1
2
3
4
5
6
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 238 Monday, June 15, 2020 2:28 PM

2393. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
Eco Score
→Blz. 240
Actieradius elektrisch rijden
→Blz. 265
● Door de naald tijdens het rijden in het ECO-gebied te houden, rijdt u
milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
*4 aangegeven. De
geregenereerde energie wordt gebruikt om het batterijpakket (tractie-
batterij) te laden.
*1: Niet weergegeven op het subscherm of het head-up display.
*2: Niet weergegeven op het subscherm.
*3: De functie van het controlelampje EV-modus kan worden uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen instrumen-
tenpaneel). ( →Blz. 260)
*4: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsener-
gie van de auto in elektrische energie bedoeld.
■
“ECO Accelerator Guidance” (beg eleiding milieubewust bedienen
gaspedaal)
In het Eco-gebied wordt een blauwe zone weergegeven die kan worden
gebruikt als referentiewerkingsgebi ed voor het gebruiken van het gaspe-
daal overeenkomstig de rijomstandigheden, zoals bij wegrijden en rijden
met constante snelheid.
Het display “ECO Accelerator Guidance” (begeleiding milieubewust bedienen
gaspedaal) verandert overeenkomstig de rijomstandigheden, zoals bij wegrijden
en rijden met constante snelheid.
Het is gemakkelijker om milieuvriendelijk te rijden door te rijden overeenkomstig
het display dat de bedieningen van het gaspedaal toont en binnen het “ECO
Accelerator Guidance”-bereik (begeleiding milieubewust bedienen gaspedaal) te
blijven. ( →Blz. 360)
De functie “ECO Accelerator Guidance” (begeleiding milieubewust bedienen
gaspedaal) kan worden uitgeschakeld in de “Meter Customize”-instellingen (per-
soonlijke voorkeursinstellingen instrumentenpaneel). ( →Blz. 260)
7
8
In de EV-modusIn de HV-modus
“ECO Accelerator Guidance” (begeleiding
milieubewust bedienen gaspedaal)“ECO Accelerator Guidance” (begeleiding
milieubewust bedienen gaspedaal)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 239 Monday, June 15, 2020 2:28 PM
