5405-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

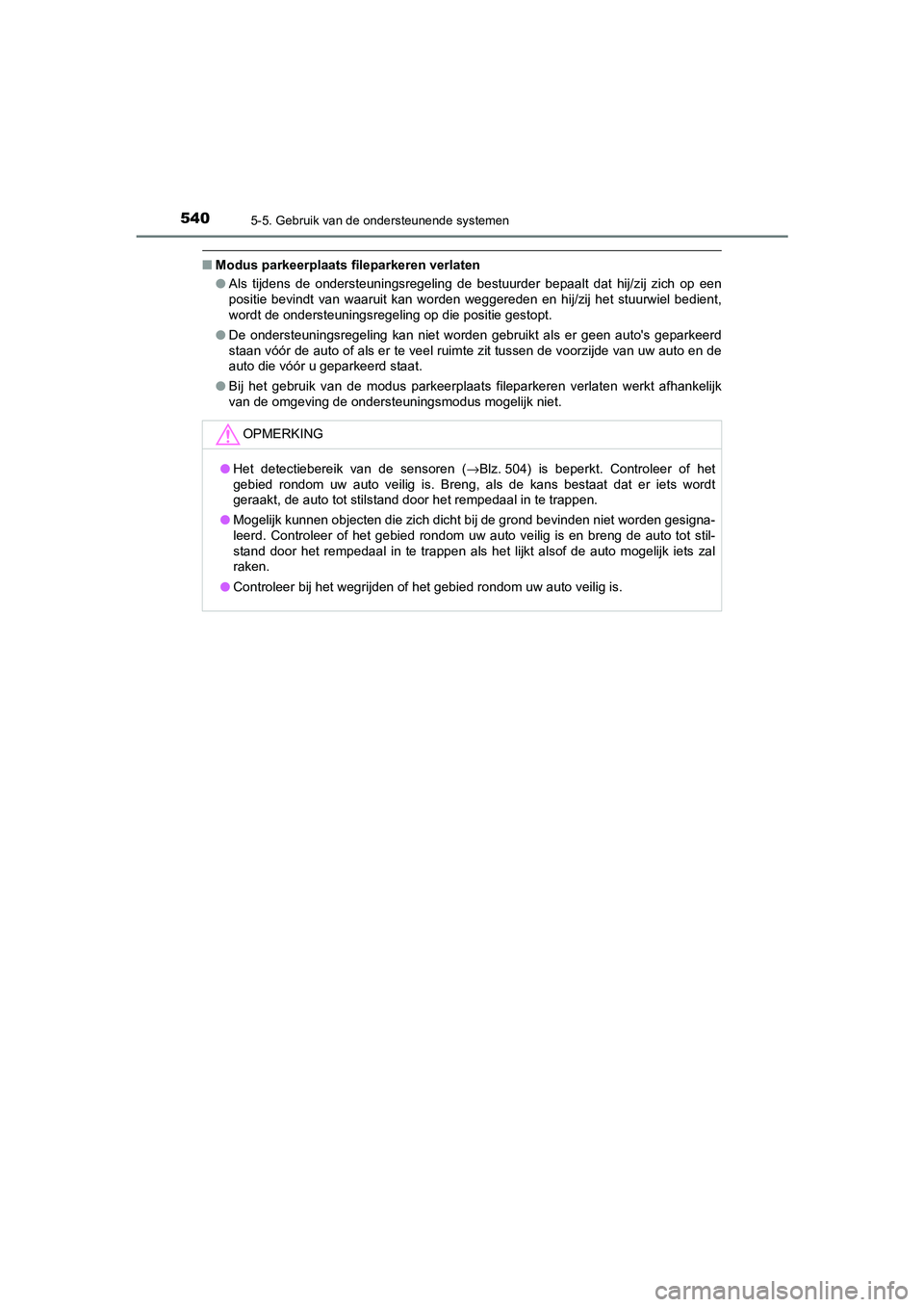

■Modus parkeerplaats fileparkeren verlaten
●Als tijdens de ondersteuningsregeling de bestuurder bepaalt dat hij/zij zich op een
positie bevindt van waaruit kan worden weggereden en hij/zij het stuurwiel bedient,
wordt de ondersteuningsregeling op die positie gestopt.
● De ondersteuningsregeling kan niet worden gebruikt als er geen auto's geparkeerd
staan vóór de auto of als er te veel ruimte zit tussen de voorzijde van uw auto en de
auto die vóór u geparkeerd staat.
● Bij het gebruik van de modus parkeerplaats fileparkeren verlaten werkt afhankelijk
van de omgeving de ondersteuningsmodus mogelijk niet.
OPMERKING
●Het detectiebereik van de sensoren ( →Blz. 504) is beperkt. Controleer of het
gebied rondom uw auto veilig is. Breng, als de kans bestaat dat er iets wordt
geraakt, de auto tot stilstand door het rempedaal in te trappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden niet worden gesigna-
leerd. Controleer of het gebied rondom uw auto veilig is en breng de auto tot stil-
stand door het rempedaal in te trappen als het lijkt alsof de auto mogelijk iets zal
raken.
● Controleer bij het wegrijden of het gebied rondom uw auto veilig is.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 540 Monday, June 15, 2020 2:28 PM

5415-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden
■Overzicht van functies
Stop op het punt waarbij het midden van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Als de parkeerplaats kan worden gesignaleerd,
kan de begeleidingsfunctie voor vooruitrijden worden gebruikt. Bovendien
wordt er afhankelijk van de parkeerplaats en andere omstandigheden en
indien nodig ondersteuning verleend bij het maken van meerdere keerma-
noeuvres. Stop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op de
auto staat. Druk vervolgens 2
keer op de S-IPA-schakelaar om
de modus automatisch achter-
uit inparkeren te selecteren.
De automatische bediening van
het stuurwiel begint wanneer de
auto begint te rijden.
Er is een geluid te horen en er
wordt een display weergegeven
om u te laten weten wanneer de
auto de positie bereikt van waar-
uit achteruit kan worden gere-
den.
Als de gesignaleerde parkeerplaats
of de weg (afstand tot de rand van
de weg tegenover de parkeerplaats)
smal is of als er zich obstakels voor
de auto bevinden, wordt er geen
begeleiding gegeven.
Het parkeren is voltooid
Hiermee is de ondersteuningsmodus voltooid.
Afhankelijk van de conditie van de parkeerplaats worden de begeleiding voor de
beginpunten voor naar voren rijden en achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer meerdere keermanoeuvres nodig zijn,
herhaald. Hierbij wordt stap gevolgd vanaf het moment dat de auto achteruit
begint te rijden totdat het parkeren is voltooid.
Naast andere auto's parkeren (m odus automatisch achteruit inparke-
ren)
1
2
3
4
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 541 Monday, June 15, 2020 2:28 PM

5425-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■ParkerenStop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op de
auto staat. Druk vervolgens 2
keer op de S-IPA-schakelaar en
controleer of het display op het
multi-informatiedisplay terug-
keert naar “Back-in Parking”
(achteruit inparkeren).
●Controleer het gebied in de
richting van de pijl die de rich-
ting van de automatische
bediening van het stuurwiel
en de beoogde parkeer-
plaats op het display aan-
geeft visueel.
● Iedere keer dat er op de S-
IPA-schakelaar wordt
gedrukt, wijzigt de modus.
(→Blz. 526)
● Wanneer de selectiehendel niet in stand D of B staat, zal niet worden
overgeschakeld naar de weergave “Back-in Parking” (achteruit inpa\
r-
keren).
● Als de rijsnelheid is gesignaleerd, schakelt het scherm over op de
weergave “Back-in Parking” (achteruit inparkeren). Breng de auto
volledig tot stilstand en druk nogmaals op de S-IPA-schakelaar om
over te schakelen naar de weergave “Back-in Parking” (achteruit
inparkeren).
● De richtingaanwijzerschakelaar ( →Blz. 385) kan worden bediend om
te selecteren of u linksaf of rechtsaf wilt parkeren.
● Het systeem kan niet worden gebruikt wanneer de parkeerplaats
smal is of wanneer de ondersteuningsregeling onvoldoende ruimte
heeft om te werken. Raadpleeg de informatie op het multi-informatie-
display om naar een andere parkeerplaats te gaan.
1 m
1
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 542 Monday, June 15, 2020 2:28 PM

5435-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden
Neem een normale zithouding
aan, laat uw handen lichtjes en
zonder kracht te gebruiken op
het stuurwiel rusten, controleer
of het gebied voor en rondom de
auto veilig is en rijd langzaam
vooruit terwijl u de rijsnelheid
regelt met het rempedaal. Ver-
volgens klinkt een hoog piepsig-
naal en gaat tegelijkertijd een
indicator op het instrumentenpa-
neel branden, waarna de onder-
steuningsregeling start.
● Wanneer de automatische bediening van het stuurwiel begint, wor-
den de weergave van de automatische bediening van het stuurwiel
(→Blz. 527) en de indicator die de mate van assistentie aangeeft
( →Blz. 527) op het display weergegeven.
● Druk op de S-IPA-schakelaar om de ondersteuningsregeling te stop-
pen.
● Wanneer de rijsnelheid te hoog is, klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling. ( →Blz. 552)
● Als na het starten van de ondersteuningsregeling de ruimte te smal
blijkt te zijn, klinkt er een schril piepsignaal en stopt de ondersteu-
ningsregeling.
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand R.2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 543 Monday, June 15, 2020 2:28 PM

5445-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is, controleer of er zich
geen obstakels bevinden op de parkeerplaats en rijd langzaam achteruit
terwijl u de rijsnelheid regelt met het rempedaal.
●Wanneer de auto niet netjes in één keer de beoogde parkeerplaats
kan worden ingereden en er meerdere keermanoeuvres nodig zijn,
ga dan naar stap .
● Wanneer er niet meerdere keermanoeuvres nodig zijn, ga dan naar
stap . (→Blz. 545)
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand D.
Wanneer u de ondersteuningsregeling wilt beëindigen op uw huidige positie, zet
dan de selectiehendel in stand P.
Neem een normale zithouding aan, laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel rusten, controleer of het gebied
voor en rondom de auto veilig is en rijd langzaam vooruit terwijl u de rij-
snelheid regelt met het rempedaal.
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand R.
5
6
12
6
7
8
9
10
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 544 Monday, June 15, 2020 2:28 PM

5455-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden
Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt met het rempedaal.
Afhankelijk van de conditie van de parkeerplaats moeten de stappen tot
mogelijk worden herhaald.
Wanneer de auto zich bijna geheel binnen de beoogde parkeerplaats
bevindt, klinkt er een hoog piepsignaal en wordt de stopweergave
( →Blz. 527) op het display weergegeven. Breng de auto tot stilstand.
Hiermee is de modus automatisch achteruit inparkeren voltooid.
● Uit veiligheidsoverwegingen klinkt de zoemer net voordat de auto
volledig op de beoogde parkeerplaats staat. Bovendien wordt op dat
moment de werking van het systeem ook beëindigd. Houd, om op de
gewenste parkeerplaats te komen, het stuurwiel stevig vast en rijd
langzaam achteruit terwijl u de rijsnelheid regelt met het rempedaal.
● Houd bij het achteruitrijden de omgeving voor en achter de auto in de
gaten. Controleer de omgeving ook via de (buiten)spiegels.
11
611
12
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 545 Monday, June 15, 2020 2:28 PM

5465-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

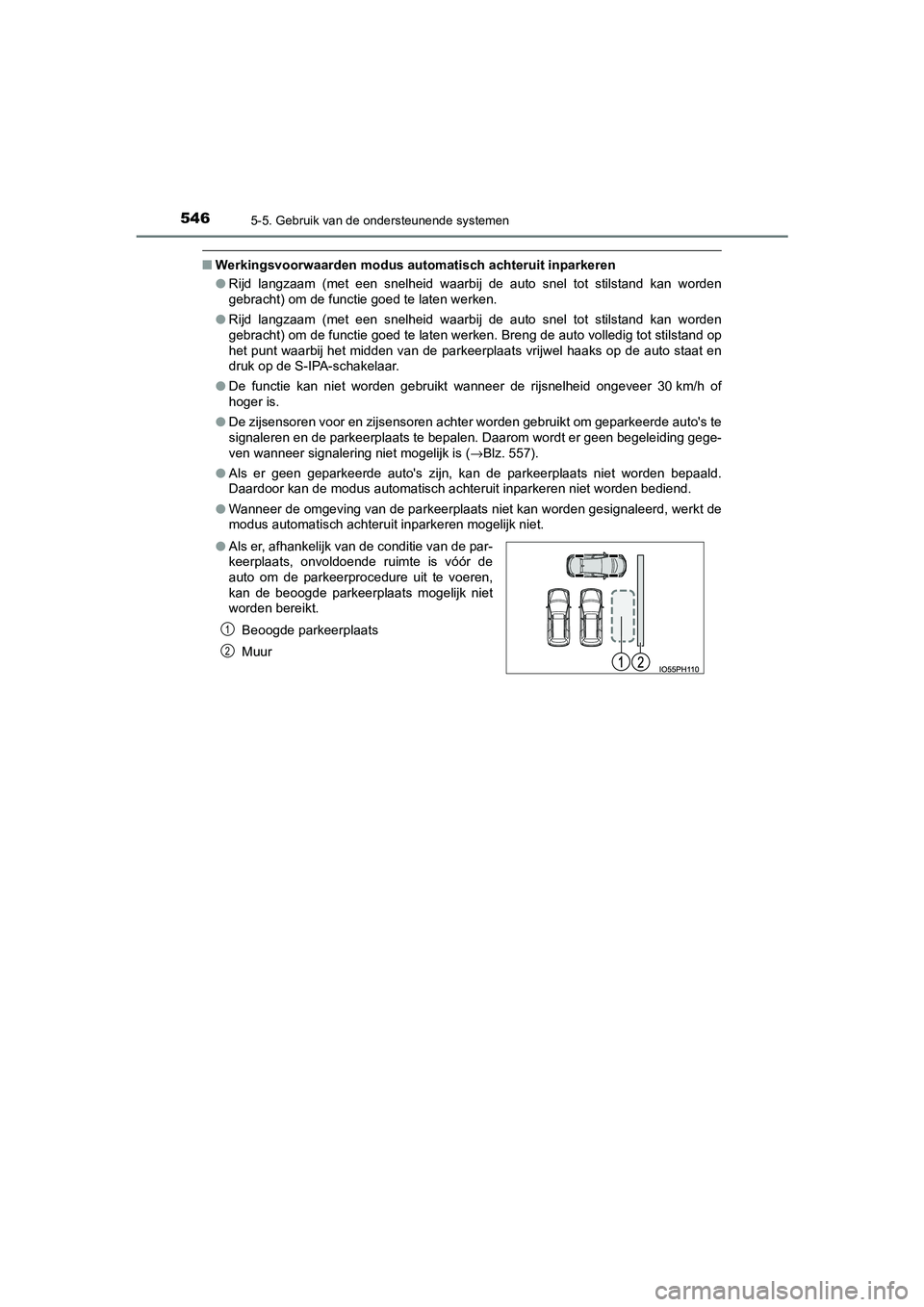

■Werkingsvoorwaarden modus auto matisch achteruit inparkeren
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilstand kan worden
gebracht) om de functie goed te laten werken.
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilstand kan worden
gebracht) om de functie goed te laten werken. Breng de auto volledig tot stilstand op
het punt waarbij het midden van de parkeerplaats vrijwel haaks op de auto staat en
druk op de S-IPA-schakelaar.
● De functie kan niet worden gebruikt wanneer de rijsnelheid ongeveer 30 km/h of
hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om geparkeerde auto's te
signaleren en de parkeerplaats te bepalen. Daarom wordt er geen begeleiding gege-
ven wanneer signalering niet mogelijk is ( →Blz. 557).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden bepaald.
Daardoor kan de modus automatisch achteruit inparkeren niet worden bediend.
● Wanneer de omgeving van de parkeerplaats niet kan worden gesignaleerd, werkt de
modus automatisch achteruit inparkeren mogelijk niet.
● Als er, afhankelijk van de conditie van de par-
keerplaats, onvoldoende ruimte is vóór de
auto om de parkeerprocedure uit te voeren,
kan de beoogde parkeerplaats mogelijk niet
worden bereikt.
Beoogde parkeerplaats
Muur
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 546 Monday, June 15, 2020 2:28 PM

5475-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

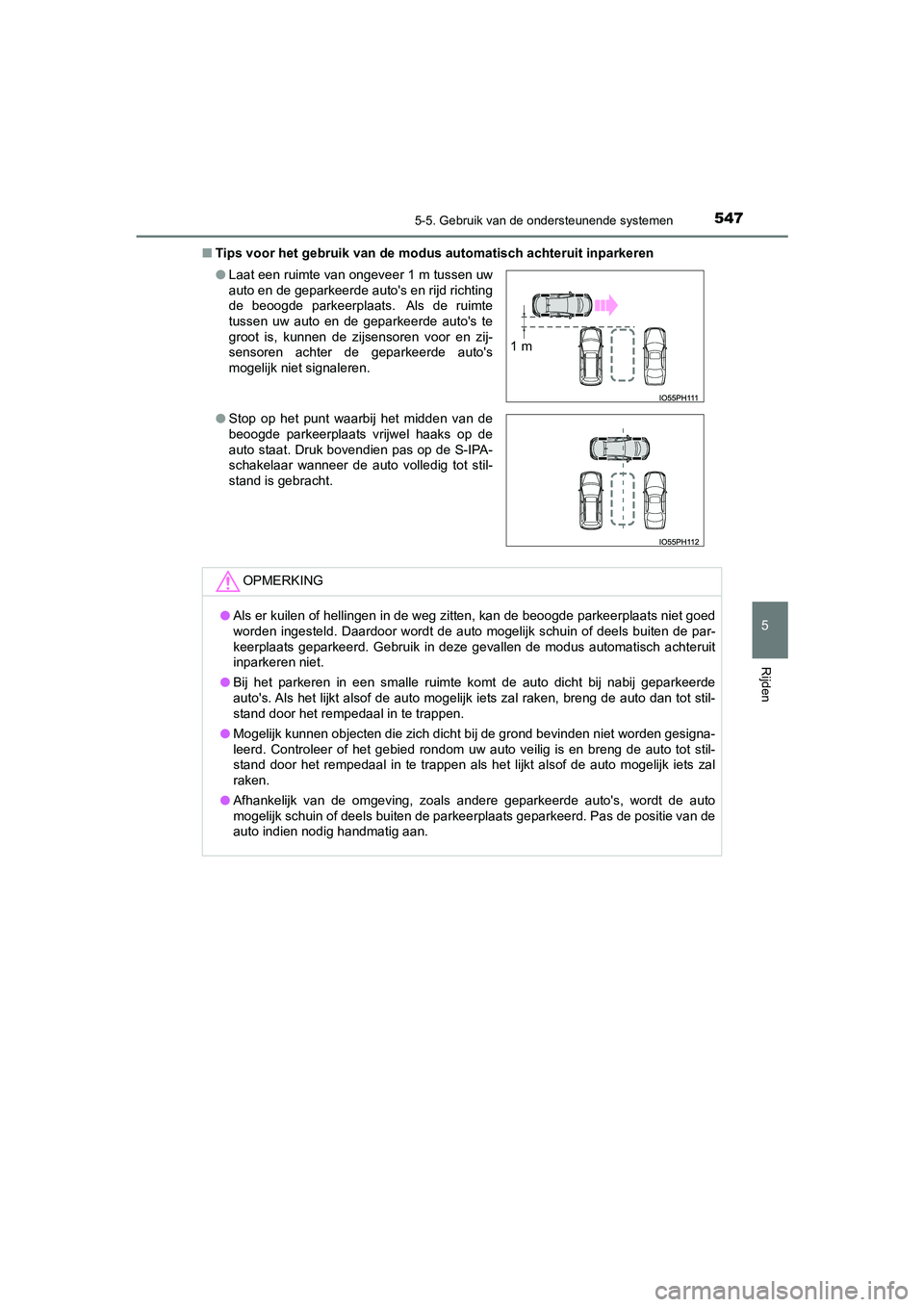

■ Tips voor het gebruik van de modu s automatisch achteruit inparkeren
● Laat een ruimte van ongeveer 1 m tussen uw
auto en de geparkeerde auto's en rijd richting
de beoogde parkeerplaats. Als de ruimte
tussen uw auto en de geparkeerde auto's te
groot is, kunnen de zijsensoren voor en zij-
sensoren achter de geparkeerde auto's
mogelijk niet signaleren.
● Stop op het punt waarbij het midden van de
beoogde parkeerplaats vrijwel haaks op de
auto staat. Druk bovendien pas op de S-IPA-
schakelaar wanneer de auto volledig tot stil-
stand is gebracht.
OPMERKING
●Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats niet goed
worden ingesteld. Daardoor wordt de auto mogelijk schuin of deels buiten de par-
keerplaats geparkeerd. Gebruik in deze gevallen de modus automatisch achteruit
inparkeren niet.
● Bij het parkeren in een smalle ruimte komt de auto dicht bij nabij geparkeerde
auto's. Als het lijkt alsof de auto mogelijk iets zal raken, breng de auto dan tot stil-
stand door het rempedaal in te trappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden niet worden gesigna-
leerd. Controleer of het gebied rondom uw auto veilig is en breng de auto tot stil-
stand door het rempedaal in te trappen als het lijkt alsof de auto mogelijk iets zal
raken.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, wordt de auto
mogelijk schuin of deels buiten de parkeerplaats geparkeerd. Pas de positie van de
auto indien nodig handmatig aan.
1 m
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 547 Monday, June 15, 2020 2:28 PM

5485-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
Wanneer het Simple Intelligent Parking Assist-systeem niet kan worden
bediend of wanneer de werking is beëindigd, het systeem is uitgeschakeld,
enz., wordt een van de onderstaande meldingen weergegeven op het multi-
informatiedisplay. Neem de juiste maatregelen overeenkomstig de weergave
op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
Er is mogelijk een storing in het systeem aanwezig.
→ Zet het contact UIT en start vervolgens het hybride-
systeem.
Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige
als de melding opnieuw wordt weergegeven.
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→ Zet het contact UIT, wacht een poosje en start ver-
volgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
→Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor.
→Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het systeem weer
normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden recht voor-
uit met een snelheid van ongeveer 35 km/h of
hoger.
De S-IPA-schakelaar wordt bediend wanneer de rijsnel-
heid hoger is dan 30 km/h.
→ Bedien de schakelaar wanneer de rijsnelheid onge-
veer 30 km/h of lager is.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 548 Monday, June 15, 2020 2:28 PM

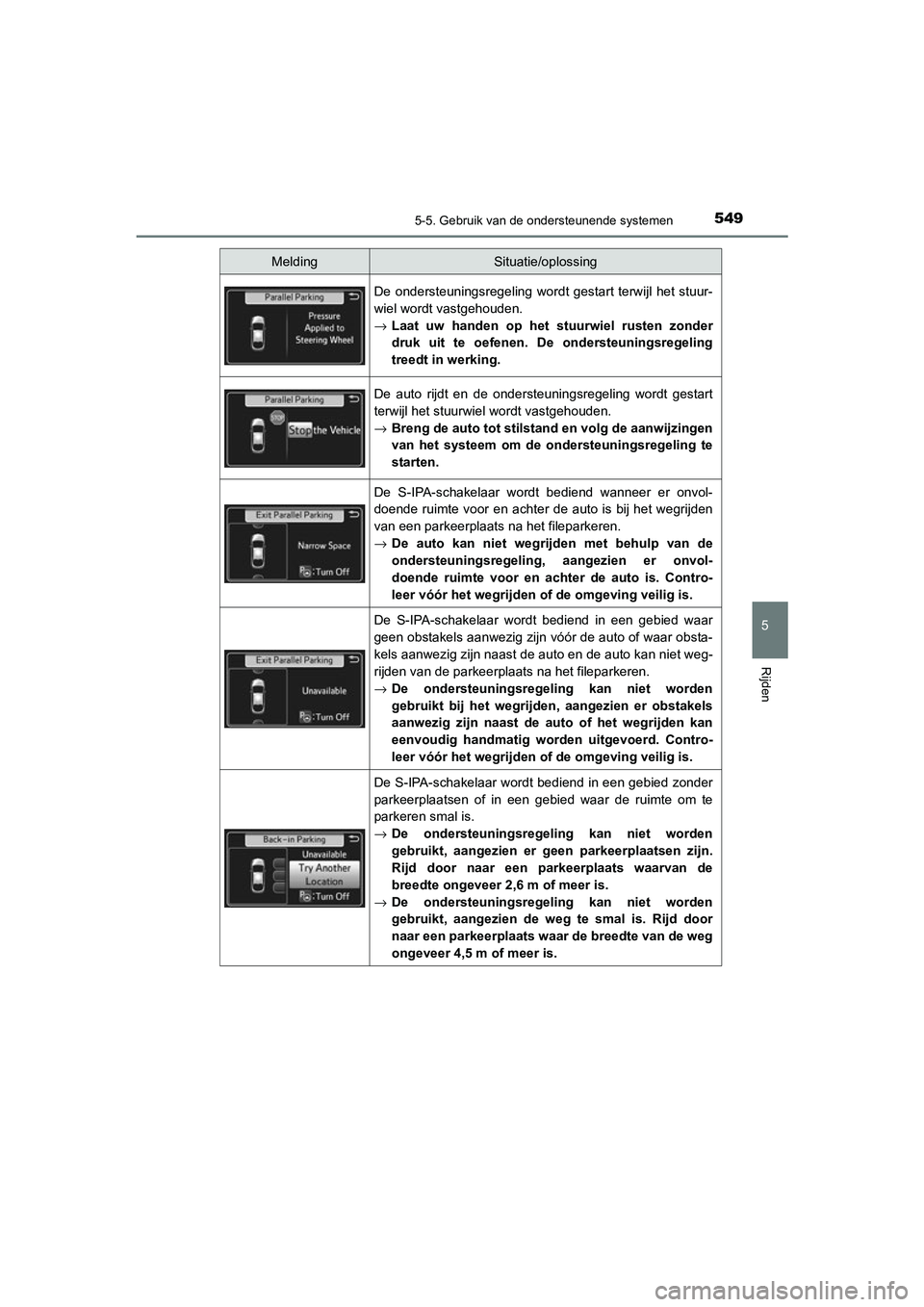

5495-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden
De ondersteuningsregeling wordt gestart terwijl het stuur-
wiel wordt vastgehouden.
→ Laat uw handen op het stuurwiel rusten zonder
druk uit te oefenen. De ondersteuningsregeling
treedt in werking.
De auto rijdt en de ondersteuningsregeling wordt gestart
terwijl het stuurwiel wordt vastgehouden.
→ Breng de auto tot stilstand en volg de aanwijzingen
van het systeem om de on dersteuningsregeling te
starten.
De S-IPA-schakelaar wordt bediend wanneer er onvol-
doende ruimte voor en achter de auto is bij het wegrijden
van een parkeerplaats na het fileparkeren.
→ De auto kan niet wegrijden met behulp van de
ondersteuningsregeling, aangezien er onvol-
doende ruimte voor en achter de auto is. Contro-
leer vóór het wegrijden of de omgeving veilig is.
De S-IPA-schakelaar wordt bediend in een gebied waar
geen obstakels aanwezig zijn vóór de auto of waar obsta-
kels aanwezig zijn naast de auto en de auto kan niet weg-
rijden van de parkeerplaats na het fileparkeren.
→De ondersteuningsregeling kan niet worden
gebruikt bij het wegrijden, aangezien er obstakels
aanwezig zijn naast de auto of het wegrijden kan
eenvoudig handmatig worden uitgevoerd. Contro-
leer vóór het wegrijden of de omgeving veilig is.
De S-IPA-schakelaar wordt bediend in een gebied zonder
parkeerplaatsen of in een gebied waar de ruimte om te
parkeren smal is.
→ De ondersteuningsregeling kan niet worden
gebruikt, aangezien er g een parkeerplaatsen zijn.
Rijd door naar een pa rkeerplaats waarvan de
breedte ongeveer 2,6 m of meer is.
→ De ondersteuningsregeling kan niet worden
gebruikt, aangezien de weg te smal is. Rijd door
naar een parkeerplaats waar de breedte van de weg
ongeveer 4,5 m of meer is.
MeldingSituatie/oplossing
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 549 Monday, June 15, 2020 2:28 PM
