display TOYOTA PRIUS PLUG-IN HYBRID 2020 Instructieboekje (in Dutch)

2643. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

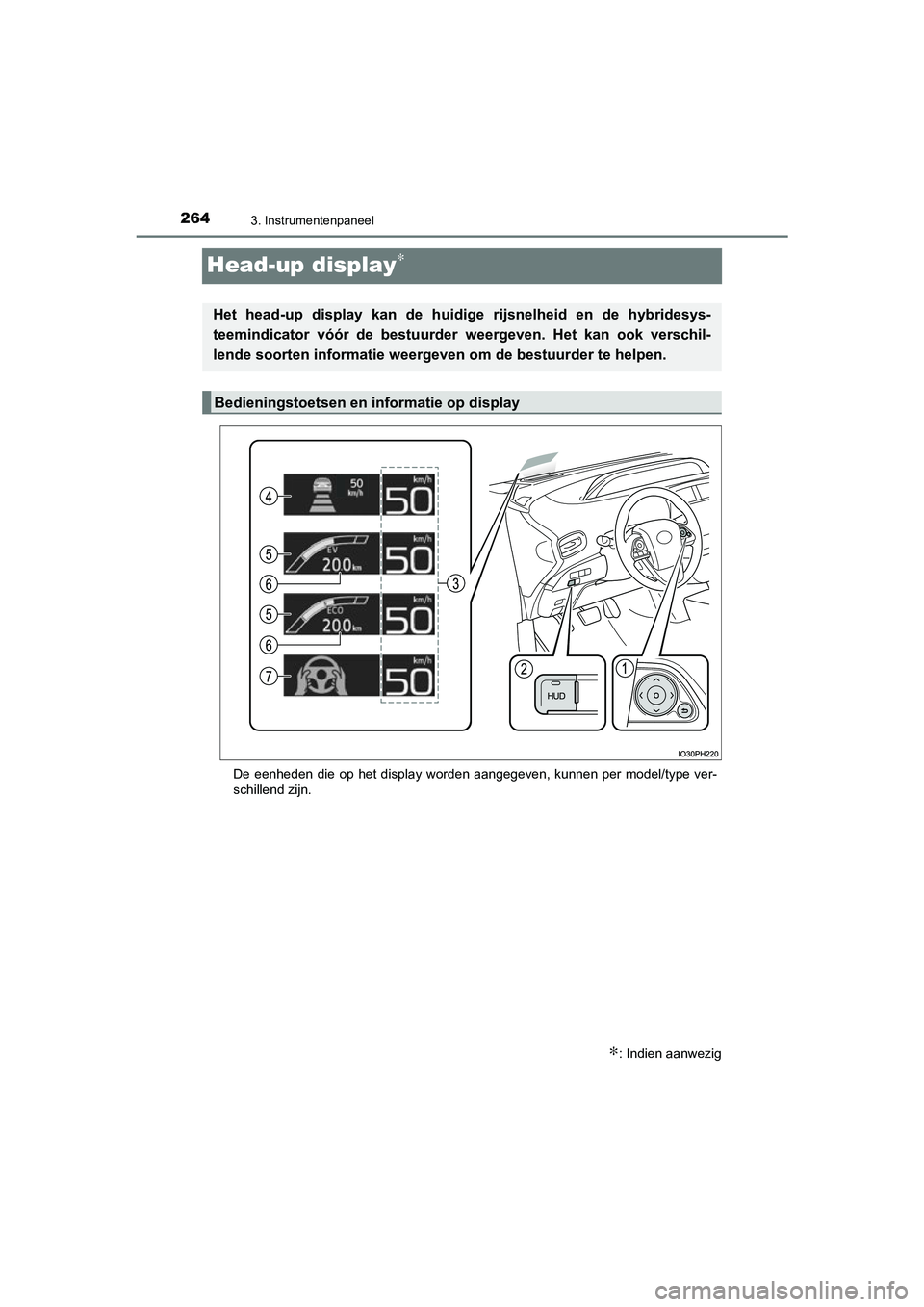

Head-up display∗
De eenheden die op het display worden aangegeven, kunnen per model/type ver-
schillend zijn.
∗: Indien aanwezig
Het head-up display kan de huid ige rijsnelheid en de hybridesys-
teemindicator vóór de bestuurd er weergeven. Het kan ook verschil-
lende soorten informatie weergeven om de bestuurder te helpen.
Bedieningstoetsen en informatie op display
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 264 Monday, June 15, 2020 2:28 PM

2653. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

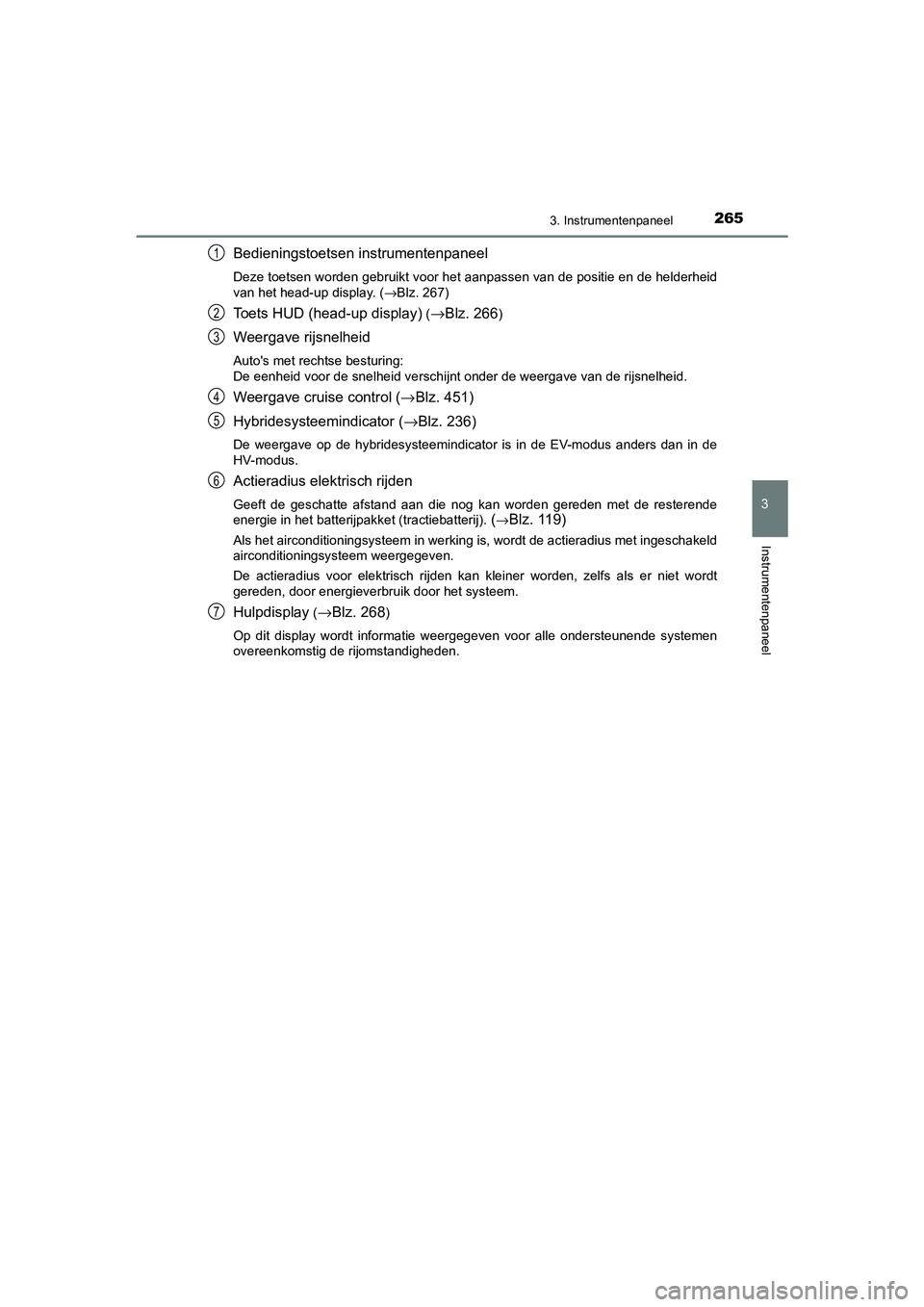

Bedieningstoetsen instrumentenpaneel
Deze toetsen worden gebruikt voor het aanpassen van de positie en de helderheid
van het head-up display. (→Blz. 267)
Toets HUD (head-up display) (→ Blz. 266)
Weergave rijsnelheid
Auto's met rechtse besturing:
De eenheid voor de snelheid verschijnt onder de weergave van de rijsnelheid.
Weergave cruise control ( →Blz. 451)
Hybridesysteemindicator ( →Blz. 236)
De weergave op de hybridesysteemindicator is in de EV-modus anders dan in de
HV-modus.
Actieradius elektrisch rijden
Geeft de geschatte afstand aan die nog kan worden gereden met de resterende
energie in het batterijpakket (tractiebatterij).
(→Blz. 119)
Als het airconditioningsysteem in werking is, wordt de actieradius met ingeschakeld
airconditioningsysteem weergegeven.
De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet wordt
gereden, door energieverbruik door het systeem.
Hulpdisplay (→Blz. 268)
Op dit display wordt informatie weergegeven voor alle ondersteunende systemen
overeenkomstig de rijomstandigheden.
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 265 Monday, June 15, 2020 2:28 PM

2663. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

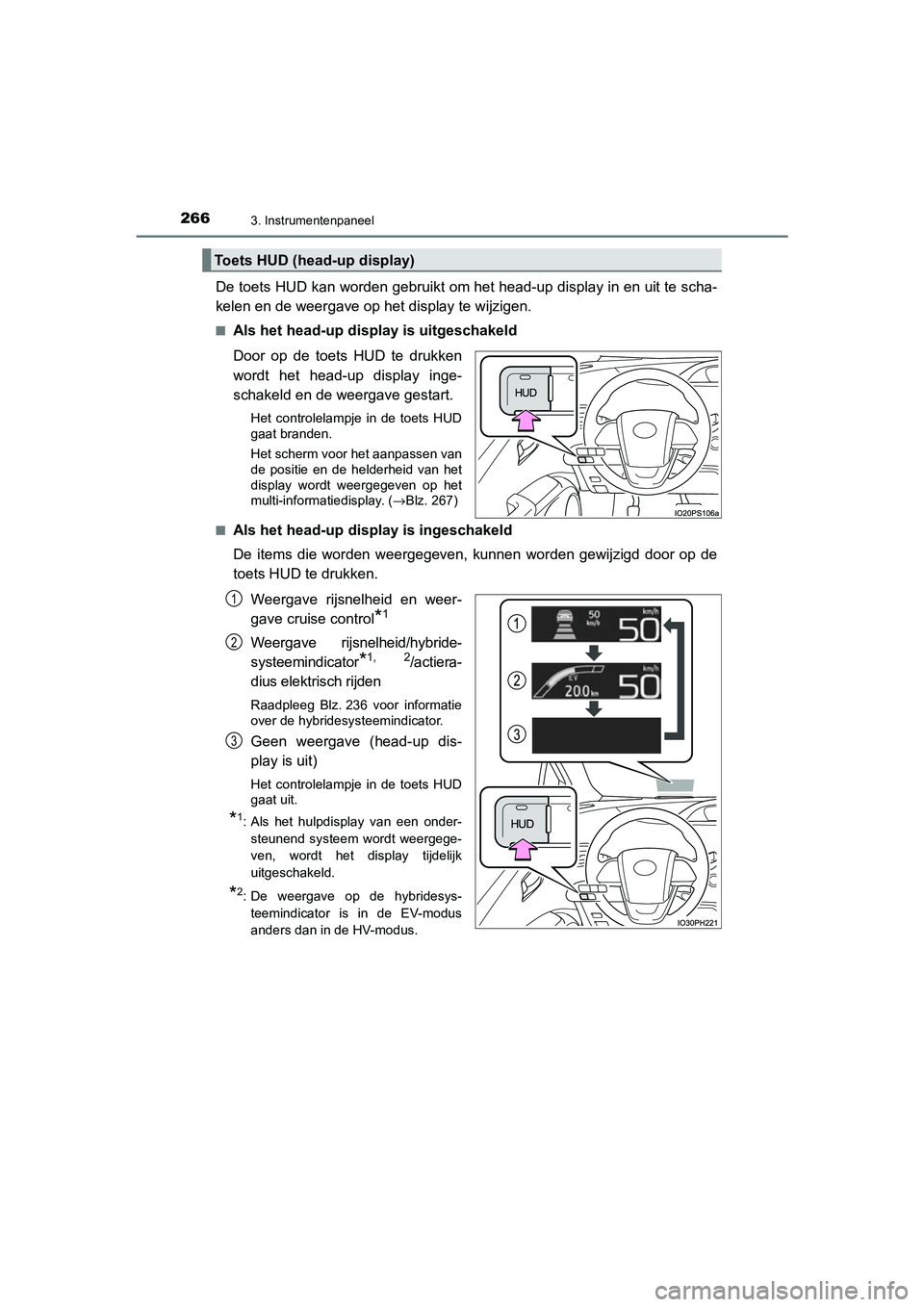

De toets HUD kan worden gebruikt om het head-up display in en uit te scha-
kelen en de weergave op het display te wijzigen.
■Als het head-up display is uitgeschakeld
Door op de toets HUD te drukken
wordt het head-up display inge-
schakeld en de weergave gestart.
Het controlelampje in de toets HUD
gaat branden.
Het scherm voor het aanpassen van
de positie en de helderheid van het
display wordt weergegeven op het
multi-informatiedisplay. (→Blz. 267)
■
Als het head-up display is ingeschakeld
De items die worden weergegeven, kunnen worden gewijzigd door op de
toets HUD te drukken. Weergave rijsnelheid en weer-
gave cruise control
*1
Weergave rijsnelheid/hybride-
systeemindicator
*1, 2/actiera-
dius elektrisch rijden
Raadpleeg Blz. 236 voor informatie
over de hybridesysteemindicator.
Geen weergave (head-up dis-
play is uit)
Het controlelampje in de toets HUD
gaat uit.
*1: Als het hulpdisplay van een onder- steunend systeem wordt weergege-
ven, wordt het display tijdelijk
uitgeschakeld.
*2: De weergave op de hybridesys-teemindicator is in de EV-modus
anders dan in de HV-modus.
Toets HUD (head-up display)
1
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 266 Monday, June 15, 2020 2:28 PM

2673. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

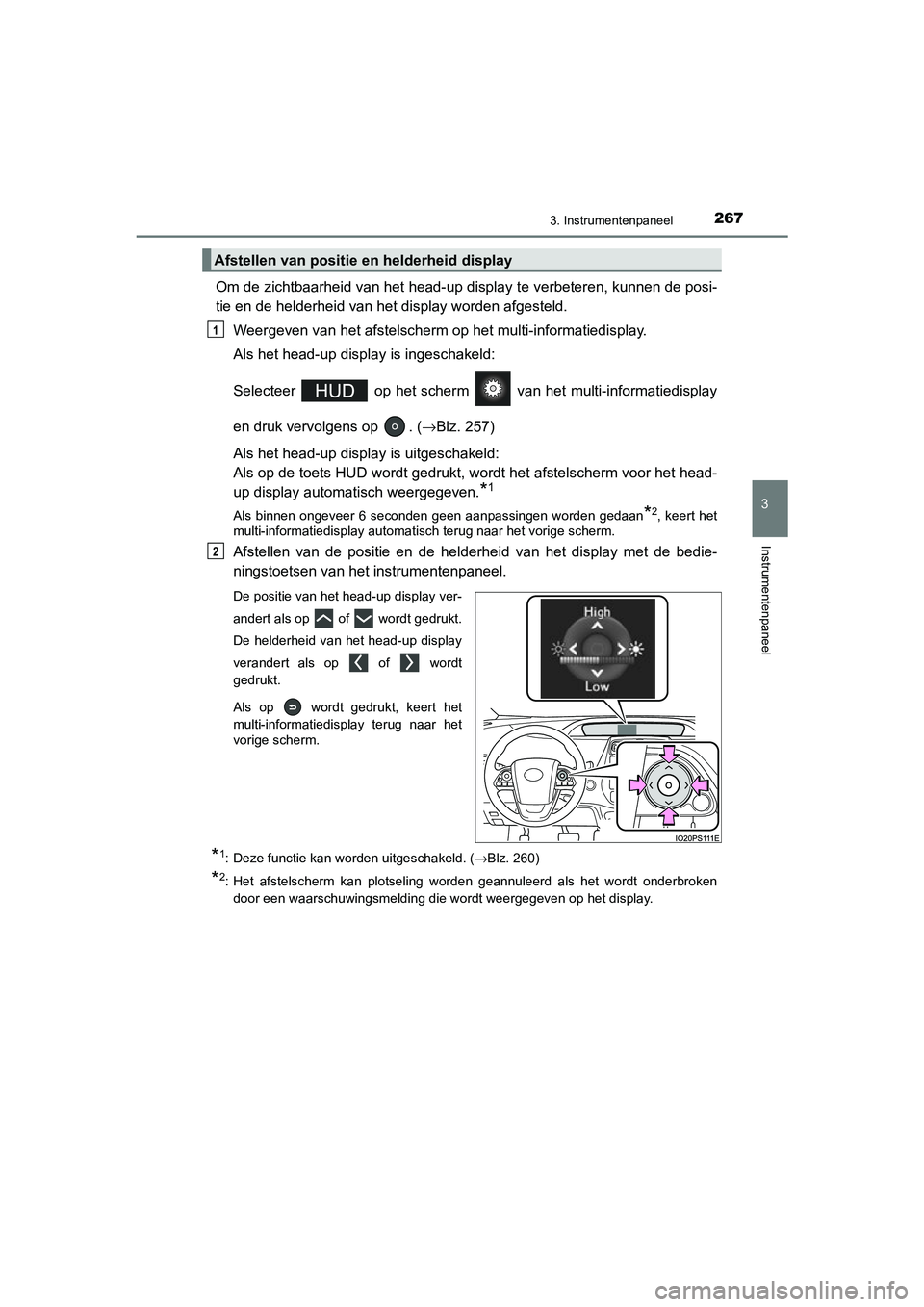

Om de zichtbaarheid van het head-up display te verbeteren, kunnen de posi-
tie en de helderheid van het display worden afgesteld.Weergeven van het afstelscherm op het multi-informatiedisplay.
Als het head-up display is ingeschakeld:
Selecteer op het scherm van het multi-informatiedisplay
en druk vervolgens op . ( →Blz. 257)
Als het head-up display is uitgeschakeld:
Als op de toets HUD wordt gedrukt, wordt het afstelscherm voor het head-
up display automatisch weergegeven.
*1
Als binnen ongeveer 6 seconden geen aanpassingen worden gedaan*2, keert het
multi-informatiedisplay automatisch terug naar het vorige scherm.
Afstellen van de positie en de helderheid van het display met de bedie-
ningstoetsen van het instrumentenpaneel.
De positie van het head-up display ver-
andert als op of wordt gedrukt.
De helderheid van het head-up display
verandert als op of wordt
gedrukt.
Als op wordt gedrukt, keert het
multi-informatiedisplay terug naar het
vorige scherm.
*1: Deze functie kan worden uitgeschakeld. ( →Blz. 260)
*2: Het afstelscherm kan plotseling worden geannuleerd als het wordt onderbroken
door een waarschuwingsmelding die wordt weergegeven op het display.
Afstellen van positie en helderheid display
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 267 Monday, June 15, 2020 2:28 PM

2683. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

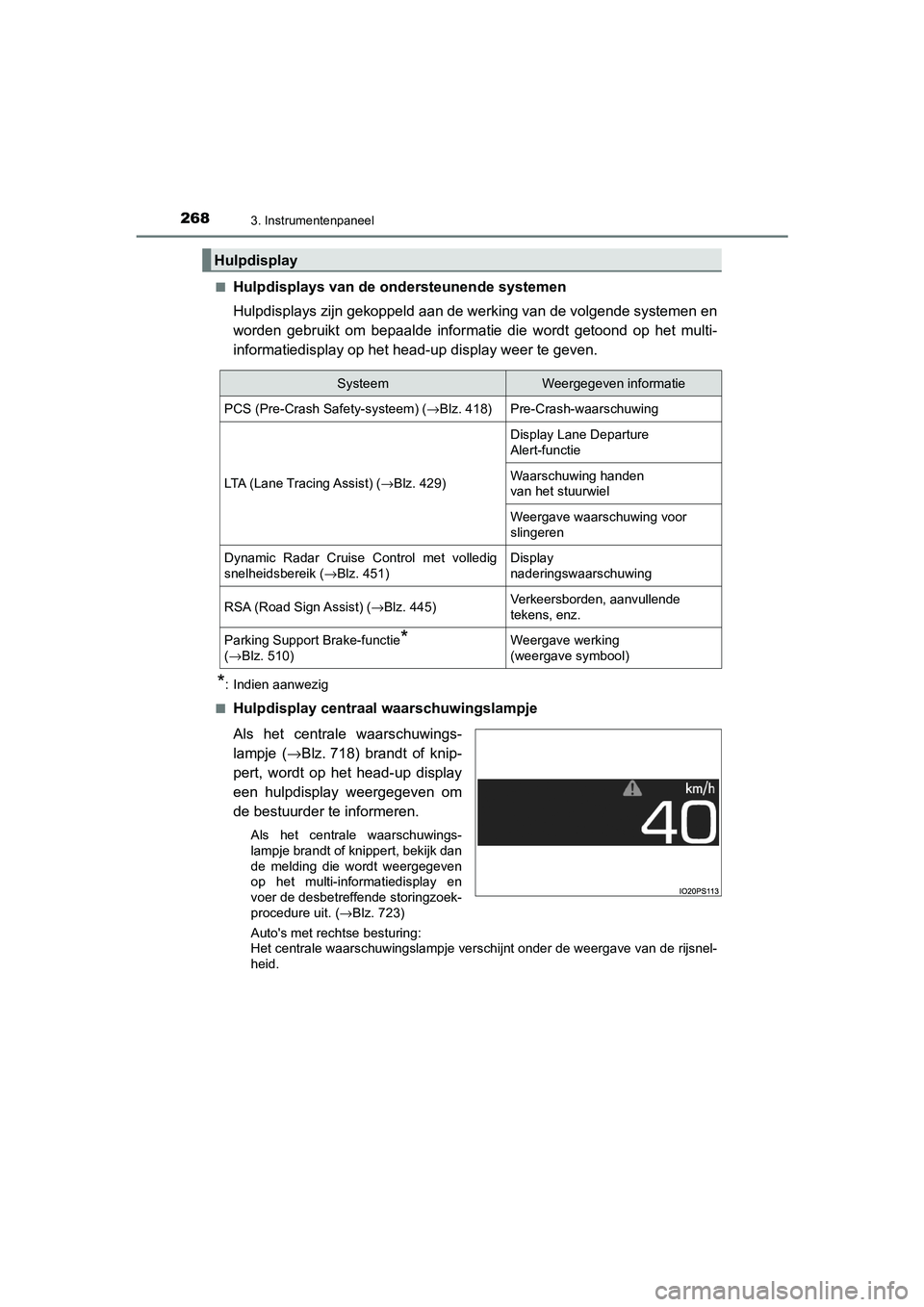

■Hulpdisplays van de ondersteunende systemen
Hulpdisplays zijn gekoppeld aan de werking van de volgende systemen en
worden gebruikt om bepaalde informatie die wordt getoond op het multi-
informatiedisplay op het head-up display weer te geven.
*: Indien aanwezig
■
Hulpdisplay centraal waarschuwingslampje
Als het centrale waarschuwings-
lampje ( →Blz. 718) brandt of knip-
pert, wordt op het head-up display
een hulpdisplay weergegeven om
de bestuurder te informeren.
Als het centrale waarschuwings-
lampje brandt of knippert, bekijk dan
de melding die wordt weergegeven
op het multi-informatiedisplay en
voer de desbetreffende storingzoek-
procedure uit. ( →Blz. 723)
Auto's met rechtse besturing:
Het centrale waarschuwingslampje verschijnt onder de weergave van de rijsnel-
heid.
Hulpdisplay
SysteemWeergegeven informatie
PCS (Pre-Crash Safety-systeem) ( →Blz. 418)Pre-Crash-waarschuwing
LTA (Lane Tracing Assist) ( →Blz. 429)
Display Lane Departure
Alert-functie
Waarschuwing handen
van het stuurwiel
Weergave waarschuwing voor
slingeren
Dynamic Radar Cruise Control met volledig
snelheidsbereik (→ Blz. 451)Display
naderingswaarschuwing
RSA (Road Sign Assist) ( →Blz. 445)Verkeersborden, aanvullende
tekens, enz.
Parking Support Brake-functie*
(→ Blz. 510)Weergave werking
(weergave symbool)
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 268 Monday, June 15, 2020 2:28 PM

2693. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

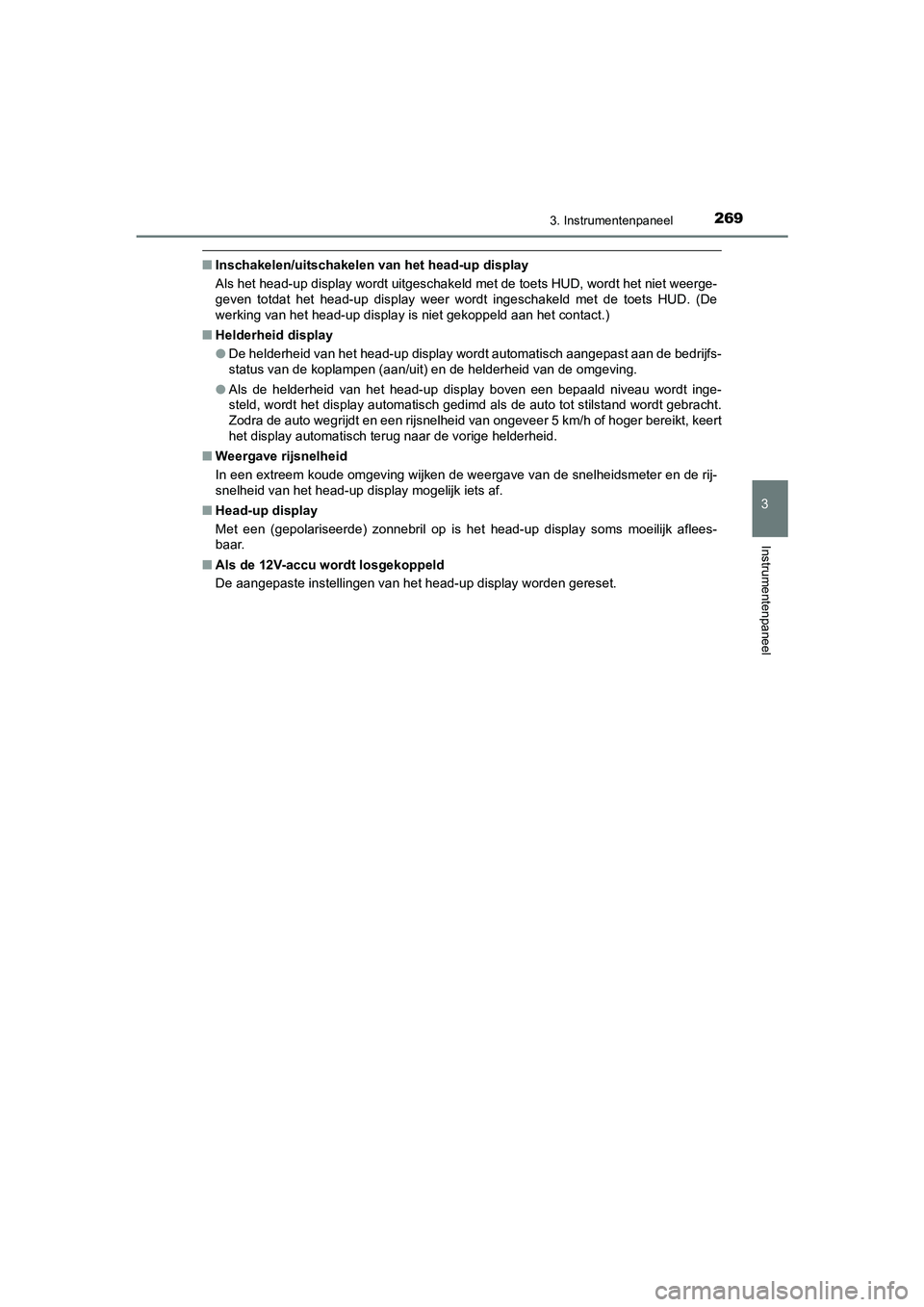

■Inschakelen/uitschakelen van het head-up display
Als het head-up display wordt uitgeschakeld met de toets HUD, wordt het niet weerge-
geven totdat het head-up display weer wordt ingeschakeld met de toets HUD. (De
werking van het head-up display is niet gekoppeld aan het contact.)
■ Helderheid display
●De helderheid van het head-up display wordt automatisch aangepast aan de bedrijfs-
status van de koplampen (aan/uit) en de helderheid van de omgeving.
● Als de helderheid van het head-up display boven een bepaald niveau wordt inge-
steld, wordt het display automatisch gedimd als de auto tot stilstand wordt gebracht.
Zodra de auto wegrijdt en een rijsnelheid va n ongeveer 5 km/h of hoger bereikt, keert
het display automatisch terug naar de vorige helderheid.
■ Weergave rijsnelheid
In een extreem koude omgeving wijken de weergave van de snelheidsmeter en de rij-
snelheid van het head-up display mogelijk iets af.
■ Head-up display
Met een (gepolariseerde) zonnebril op is het head-up display soms moeilijk aflees-
baar.
■ Als de 12V-accu wordt losgekoppeld
De aangepaste instellingen van het head-up display worden gereset.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 269 Monday, June 15, 2020 2:28 PM

2703. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

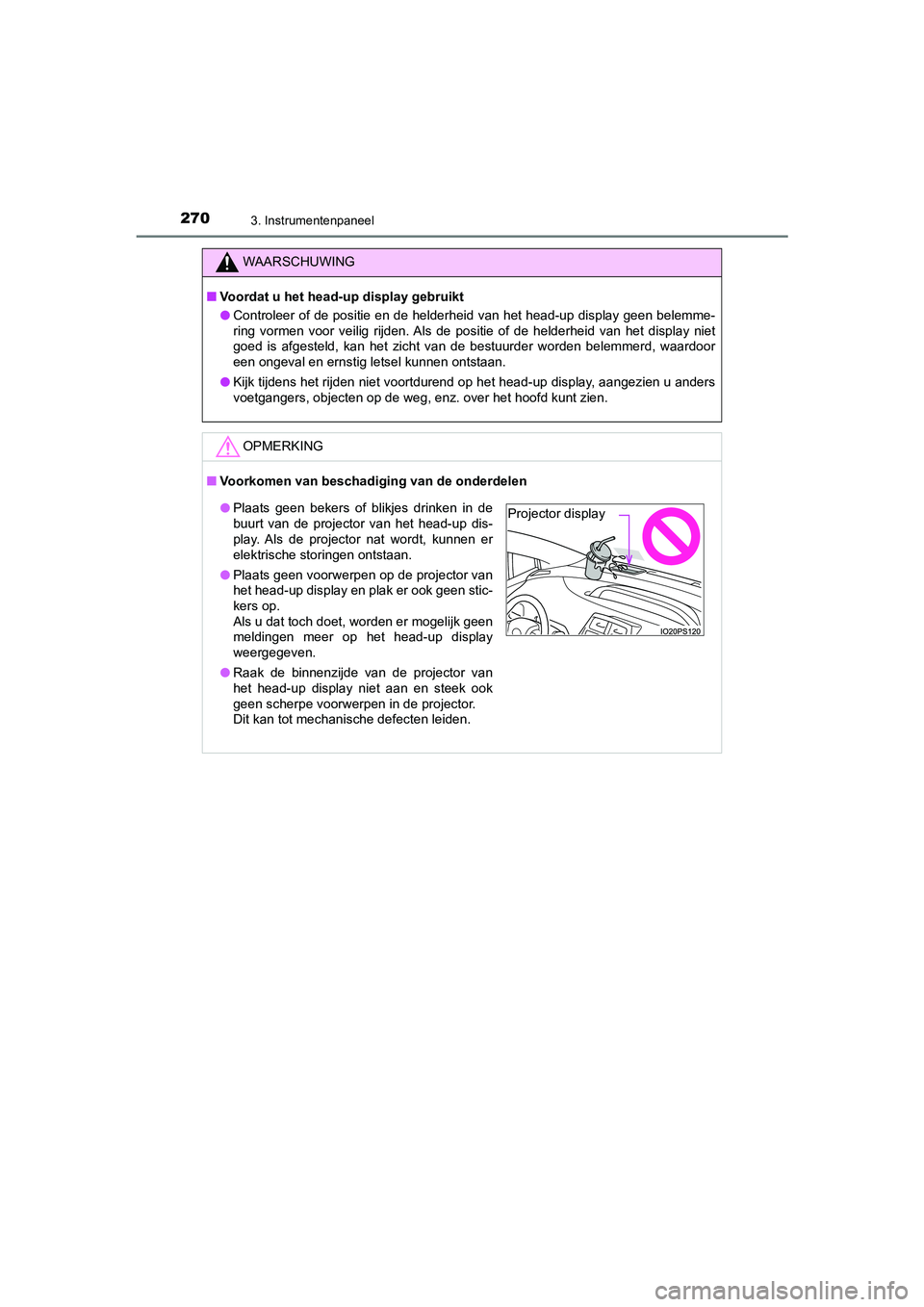

WAARSCHUWING
■Voordat u het head-up display gebruikt
● Controleer of de positie en de helderheid van het head-up display geen belemme-
ring vormen voor veilig rijden. Als de positie of de helderheid van het display niet
goed is afgesteld, kan het zicht van de bestuurder worden belemmerd, waardoor
een ongeval en ernstig letsel kunnen ontstaan.
● Kijk tijdens het rijden niet voortdurend op het head-up display, aangezien u anders
voetgangers, objecten op de weg, enz. over het hoofd kunt zien.
OPMERKING
■Voorkomen van beschadiging van de onderdelen
● Plaats geen bekers of blikjes drinken in de
buurt van de projector van het head-up dis-
play. Als de projector nat wordt, kunnen er
elektrische storingen ontstaan.
● Plaats geen voorwerpen op de projector van
het head-up display en plak er ook geen stic-
kers op.
Als u dat toch doet, worden er mogelijk geen
meldingen meer op het head-up display
weergegeven.
● Raak de binnenzijde van de projector van
het head-up display niet aan en steek ook
geen scherpe voorwerpen in de projector.
Dit kan tot mechanische defecten leiden.Projector display
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 270 Monday, June 15, 2020 2:28 PM

2713. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
3
Instrumentenpaneel

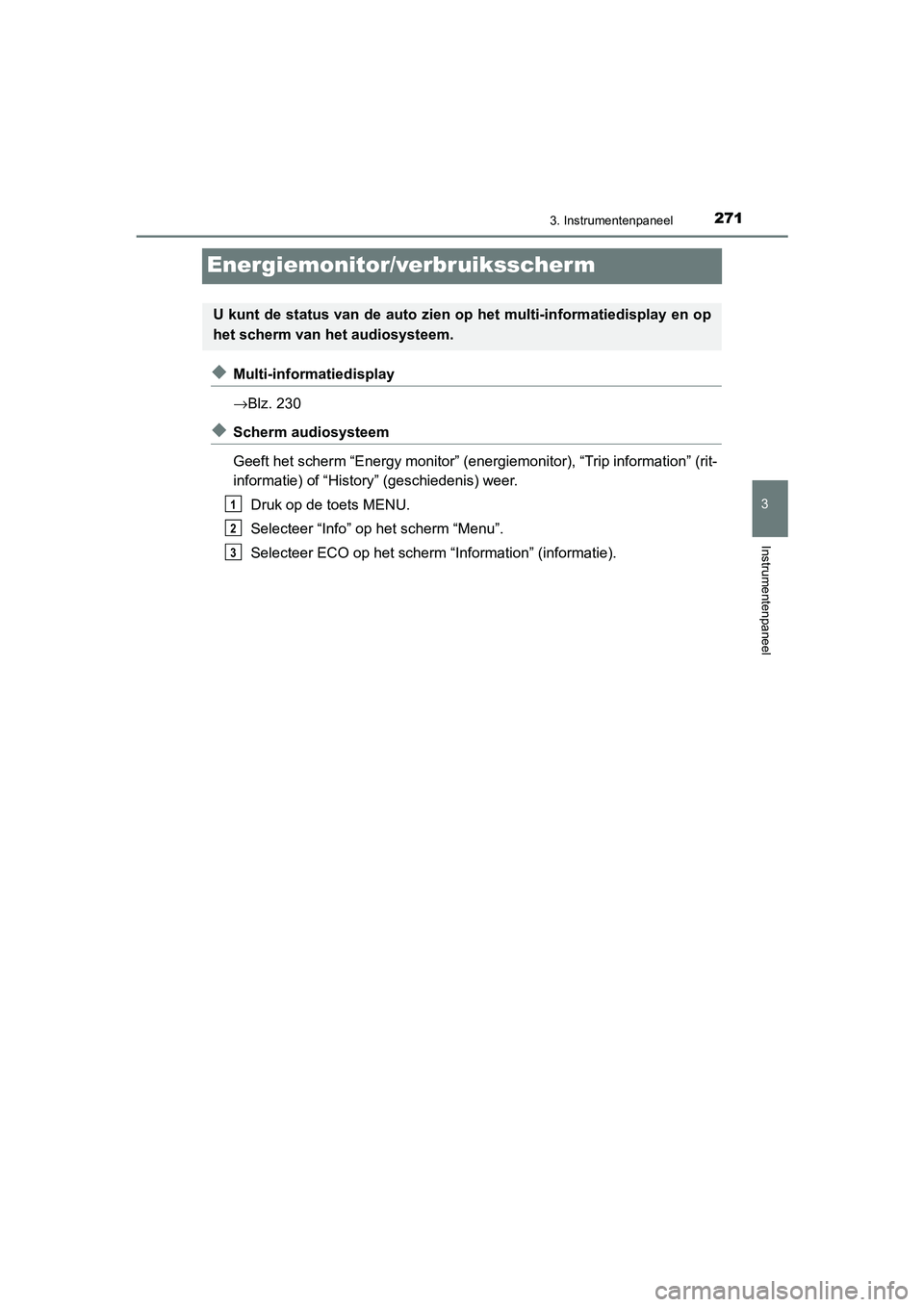

Energiemonitor/verbruiksscherm
◆Multi-informatiedisplay
→Blz. 230
◆Scherm audiosysteem
Geeft het scherm “Energy monitor” (ener giemonitor), “Trip information” (rit-
informatie) of “History” (geschiedenis) weer.
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Information” (informatie).
U kunt de status van de auto zien op het multi-informatiedisplay en op
het scherm van het audiosysteem.
1
2
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 271 Monday, June 15, 2020 2:28 PM

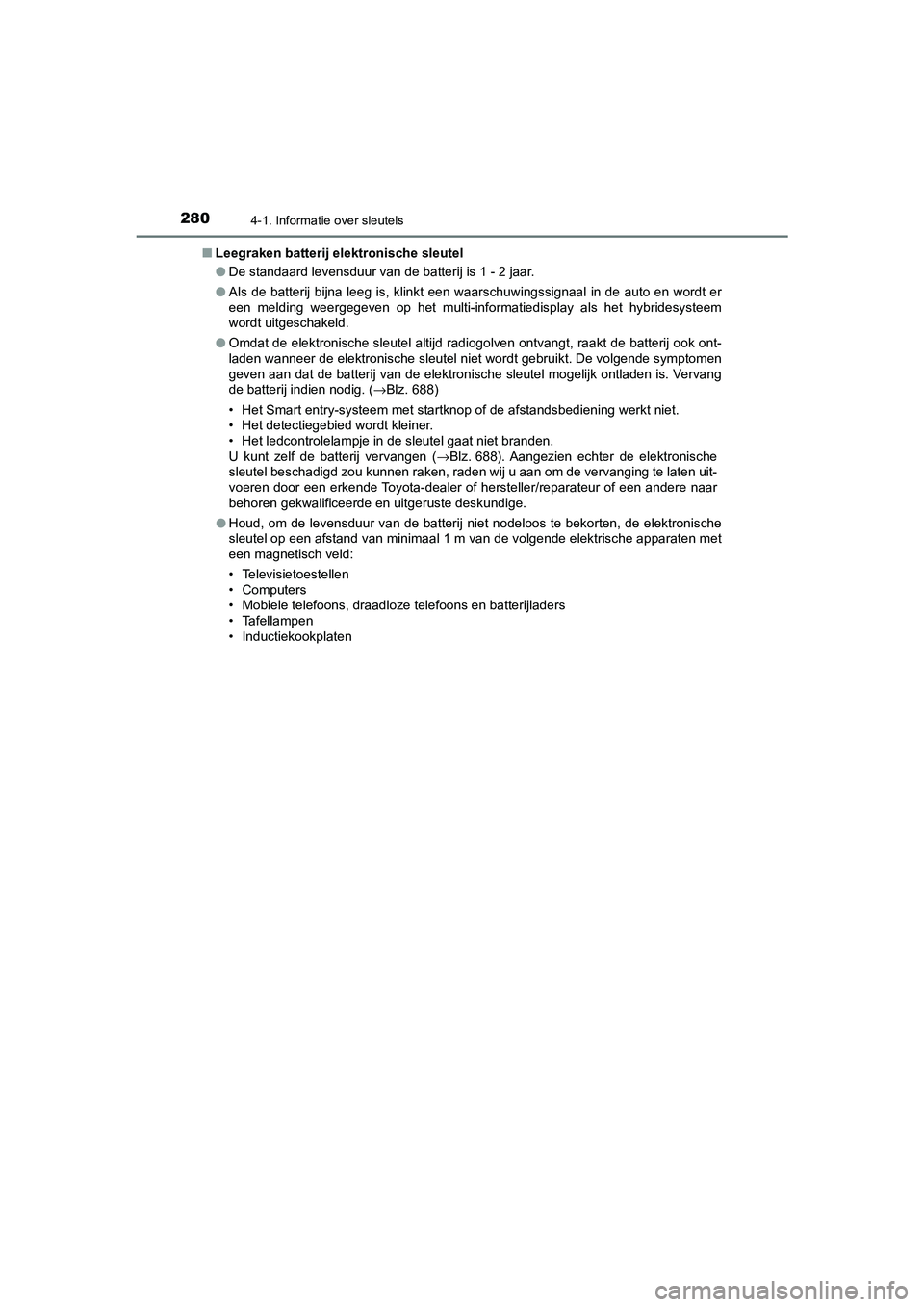

2804-1. Informatie over sleutels
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■Leegraken batterij elektronische sleutel
●De standaard levensduur van de batterij is 1 - 2 jaar.
● Als de batterij bijna leeg is, klinkt een waarschuwingssignaal in de auto en wordt er
een melding weergegeven op het multi-informatiedisplay als het hybridesysteem
wordt uitgeschakeld.
● Omdat de elektronische sleutel altijd radiogolven ontvangt, raakt de batterij ook ont-
laden wanneer de elektronische sleutel niet wordt gebruikt. De volgende symptomen
geven aan dat de batterij van de elektronische sleutel mogelijk ontladen is. Vervang
de batterij indien nodig. ( →Blz. 688)
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het ledcontrolelampje in de sleutel gaat niet branden.
U kunt zelf de batterij vervangen ( →Blz. 688). Aangezien echter de elektronische
sleutel beschadigd zou kunnen raken, raden wij u aan om de vervanging te laten uit-
voeren door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Houd, om de levensduur van de batterij niet nodeloos te bekorten, de elektronische
sleutel op een afstand van minimaal 1 m van de volgende elektrische apparaten met
een magnetisch veld:
• Televisietoestellen
•Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Tafellampen
• Inductiekookplaten
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 280 Monday, June 15, 2020 2:28 PM

2814-1. Informatie over sleutels
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
4
Bediening van elk onderdeel
■ Als er een melding met betr ekking tot de status van de elektronische sleutel of
de stand van het contact , enz. wordt weergegeven
Om te voorkomen dat de elektronische sleutel in de auto wordt opgesloten, de auto
wordt achtergelaten zonder het contact UIT te zetten, andere inzittenden per ongeluk
de sleutel mee naar buiten nemen, enz. wordt op het multi-informatiedisplay mogelijk
een melding weergegeven die de gebruiker vraagt de status van de elektronische
sleutel of de stand van het contact te bevest igen. Volg in zo'n geval de instructies op
het display onmiddellijk op.
■ Als “Key Battery Low Replace Key Battery ” (sleutelbatterij leeg, vervang sleutel-
batterij) wordt weergegeven op het multi-informatiedisplay
De batterij van de elektronische sleutel is (bijna) leeg. Vervang de batterij van de elek-
tronische sleutel.
(→ Blz. 688)
■ Batterij vervangen
→Blz. 688
■ Bevestiging van het aantal geregistreerde sleutels
Het aantal al geregistreerde sleutels kan worden bevestigd. Neem contact op met een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als “A New Key has been Registered Cont act Your Dealer for Details” (Er is een
nieuwe sleutel geregistreerd. Neem voor meer informatie contact op met uw dea-
ler) wordt weergegeven op het multi-informatiedisplay
Deze melding wordt weergegeven elke keer dat het bestuurdersportier wordt geopend
als de portieren van buitenaf worden ontgrendeld gedurende ongeveer 10 dagen
nadat er een nieuwe elektronische sleutel is geregistreerd.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als de melding wordt
weergegeven, maar u geen nieuwe elektronische sleutel hebt geregistreerd, om te
controleren of er een onbekende elektronische sleutel (anders dan de sleutels die u in
uw bezit hebt) is geregistreerd.
■ Als een verkeerde sleutel wordt gebruikt
De slotcilinder zal vrij kunnen draaien.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 281 Monday, June 15, 2020 2:28 PM
