4895-5. Utilização dos sistemas de apoio à condução
5
Condução
A função de Monitorização do Ângulo Morto utiliza sensores de radar
para detetar os veículos que estão a circular numa faixa de rodagem
adjacente, na área que não é refletida no espelho retrovisor exterior
(ângulo morto) e avisa o condutor da existência de veículos através
do indicador do espelho retrovisor exterior.
As áreas nas quais os veículos podem ser detetados estão delinea-
das abaixo.
O alcance da área de deteção estende-se a:
Cerca de 3,5 m a partir do lado
do veículo.
Os primeiros 0,5 m a partir do lado
do veículo não estão na área de
deteção.
Cerca de 3 m a partir do para-
choques traseiro.
Cerca de 1 m para a frente do
para-choques traseiro.
Função de Monitorização do Ângulo Morto
Áreas de deteção da Função de Monitorização do Ângulo Morto
IO55PH029
1
2
3
Page 492 of 820

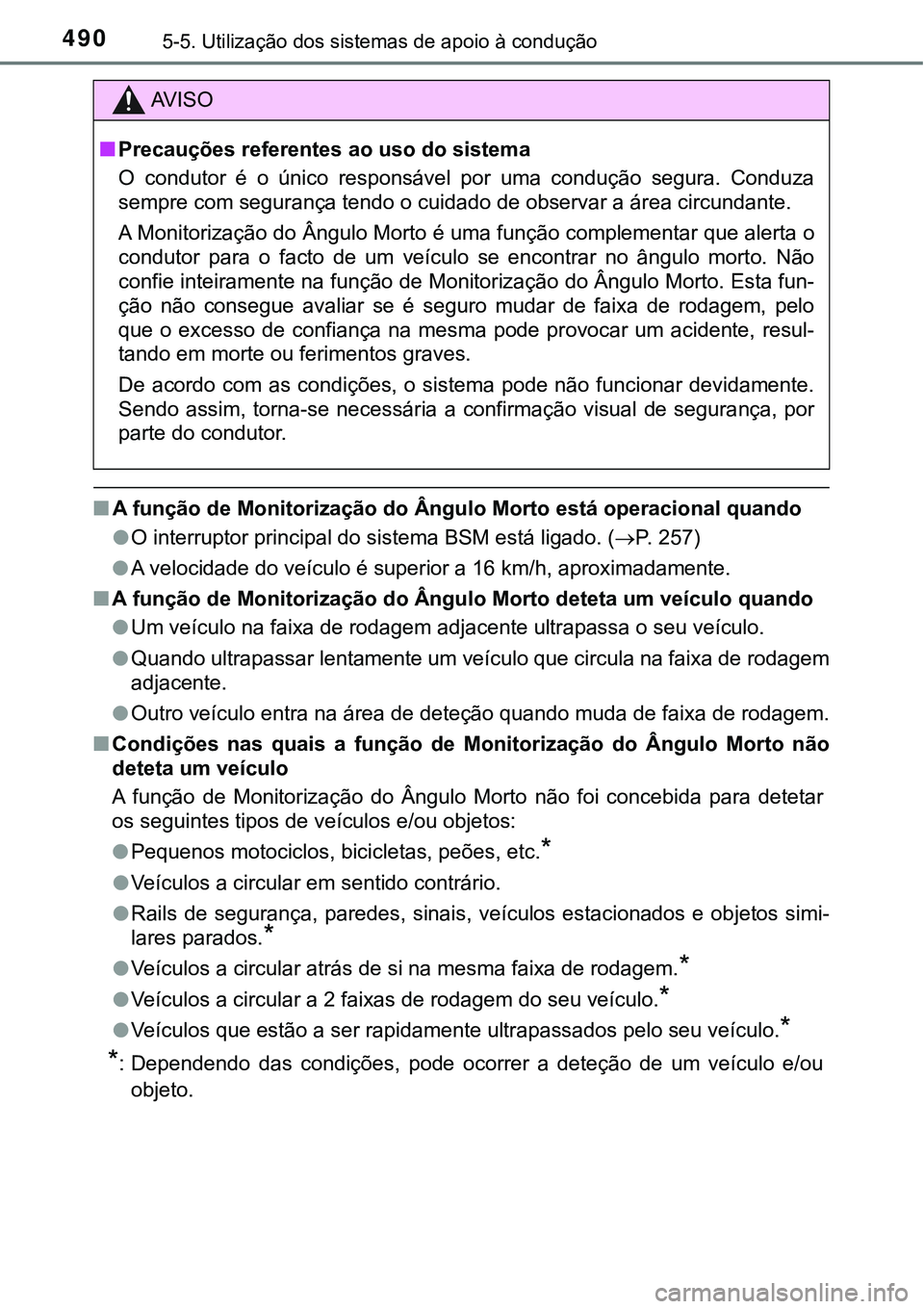

4905-5. Utilização dos sistemas de apoio à condução
■A função de Monitorização do Ângulo Morto está operacional quando
●O interruptor principal do sistema BSM está ligado. (P. 257)
●A velocidade do veículo é superior a 16 km/h, aproximadamente.
■A função de Monitorização do Ângulo Morto deteta um veículo quando
●Um veículo na faixa de rodagem adjacente ultrapassa o seu veículo.
●Quando ultrapassar lentamente um veículo que circula na faixa de rodagem
adjacente.
●Outro veículo entra na área de deteção quando muda de faixa de rodagem.
■Condições nas quais a função de Monitorização do Ângulo Morto não
deteta um veículo
A função de Monitorização do Ângulo Morto não foi concebida para detetar
os seguintes tipos de veículos e/ou objetos:
●Pequenos motociclos, bicicletas, peões, etc.
*
●Veículos a circular em sentido contrário.
●Rails de segurança, paredes, sinais, veículos estacionados e objetos simi-
lares parados.
*
●Veículos a circular atrás de si na mesma faixa de rodagem.*
●Veículos a circular a 2 faixas de rodagem do seu veículo.*
●Veículos que estão a ser rapidamente ultrapassados pelo seu veículo.*
*
: Dependendo das condições, pode ocorrer a deteção de um veículo e/ou
objeto.
AV I S O
■Precauções referentes ao uso do sistema
O condutor é o único responsável por uma condução segura. Conduza
sempre com segurança tendo o cuidado de observar a área circundante.
A Monitorização do Ângulo Morto é uma função complementar que alerta o
condutor para o facto de um veículo se encontrar no ângulo morto. Não
confie inteiramente na função de Monitorização do Ângulo Morto. Esta fun-
ção não consegue avaliar se é seguro mudar de faixa de rodagem, pelo
que o excesso de confiança na mesma pode provocar um acidente, resul-
tando em morte ou ferimentos graves.
De acordo com as condições, o sistema pode não funcionar devidamente.
Sendo assim, torna-se necessária a confirmação visual de segurança, por
parte do condutor.
Page 493 of 820

4915-5. Utilização dos sistemas de apoio à condução
5
Condução
■Condições nas quais a função de Monitorização do Ângulo Morto pode
não funcionar devidamente
●A função de Monitorização do Ângulo Morto pode não detetar veículos cor-
retamente nas seguintes condições:
• Quando o sensor está desalinhado devido a um forte impacto no mesmo
ou na área circundante.
• Quando tiver aderido gelo, neve, lama, um autocolante, etc. ao sensor
ou à área circundante no para-choques traseiro.
• Quando conduzir numa superfície húmida com poças de água durante
mau tempo, como chuva intensa, neve ou nevoeiro.
• Quando vários veículos se aproximam apenas com um pequeno inter-
valo entre eles.
• Quando existe apenas uma pequena distância entre o seu veículo e o
veículo que circula atrás.
• Quando existe uma diferença significativa de velocidade entre o seu veí-
culo e o veículo que entra na área de deteção .
• Quando a diferença de velocidade entre o seu veículo e outro veículo
muda.
• Quando o veículo que entra na área de deteção está a circular sensivel-
mente à mesma velocidade que o seu veículo.
• Quando o veículo inicia a marcha depois de estar parado, um veículo
permanece na área de deteção.
• Quando conduzir, subindo ou descendo declives acentuados consecuti-
vos, tais como montes, uma depressão na estrada, etc.
• Quando conduzir em estradas com curvas apertadas, curvas consecuti-
vas ou piso irregular.
• Quando as faixas de rodagem são largas ou quando conduz na berma da
faixa e o veículo na faixa adjacente está demasiado longe do seu veículo.
• Se um suporte para bicicletas ou outro acessório estiver instalado na
parte traseira do veículo.
• Quando existe uma diferença significativa de altura entre o seu veículo e
o veículo que entra na área de deteção.
• Imediatamente depois de ter ligado a função de Monitorização do Ângulo
Morto.
Page 494 of 820

4925-5. Utilização dos sistemas de apoio à condução
●As circunstâncias em que a função de Monitorização do Ângulo Morto
deteta desnecessariamente um veículo e/ou objeto pode aumentar nas
seguintes condições:
• Quando o sensor está desalinhado devido a um forte impacto no mesmo
ou na área circundante.
• Quando existe apenas uma pequena distância entre o seu veículo e um
rail de proteção, parede, etc.
• Quando conduzir, subindo ou descendo declives acentuados consecuti-
vos, tais como montes, uma depressão na estrada, etc.
• Quando as faixas de rodagem são estreitas ou quando conduzir na
berma da faixa e um veículo circular numa faixa, que não uma próxima,
entrar na área de deteção.
• Quando conduzir em estradas com curvas apertadas, curvas consecuti-
vas ou piso irregular.
• Quando os pneus derrapam ou patinam.
• Quando existe apenas uma pequena distância entre o seu veículo e o
veículo que circula atrás de si.
• Se um suporte para bicicletas ou outro acessório estiver instalado na
parte traseira do veículo.
Page 495 of 820

4935-5. Utilização dos sistemas de apoio à condução
5
Condução
A função de Alerta de Tráfego Traseiro funciona quando o seu veículo
está em marcha-atrás. Esta função pode detetar outros veículos a
aproximarem-se pela parte traseira direita ou esquerda do veículo.
Usa sensores de radar para alertar o condutor da existência de outros
veículos, através dos indicadores do BSM no espelho retrovisor exte-
rior que piscam e de um sinal sonoro.
Função de Alerta de Tráfego Traseiro
IO55PH087
Veículos que se aproximam Áreas de deteção
AV I S O
■Cuidados com a utilização do sistema
O condutor é o único responsável por uma condução segura. Conduza sem-
pre com segurança, tendo o cuidado de observar a área circundante.
A função de Alerta de Tráfego Traseiro é apenas uma ajuda e não substitui
uma condução segura. O condutor deve ser cuidadoso quando faz marcha-
atrás, mesmo quando utiliza a função de Alerta de Tráfego Traseiro. O con-
dutor deve confirmar visualmente a segurança da área atrás do seu veículo e
deve certificar-se de que não existem peões, outros veículos, etc. antes de
fazer marcha-atrás. Se não o fizer pode causar morte ou ferimentos graves.
De acordo com as condições, o sistema pode não funcionar corretamente.
Sendo assim, é necessário que o condutor confirme visualmente a segu-
rança da área.
12
Page 496 of 820

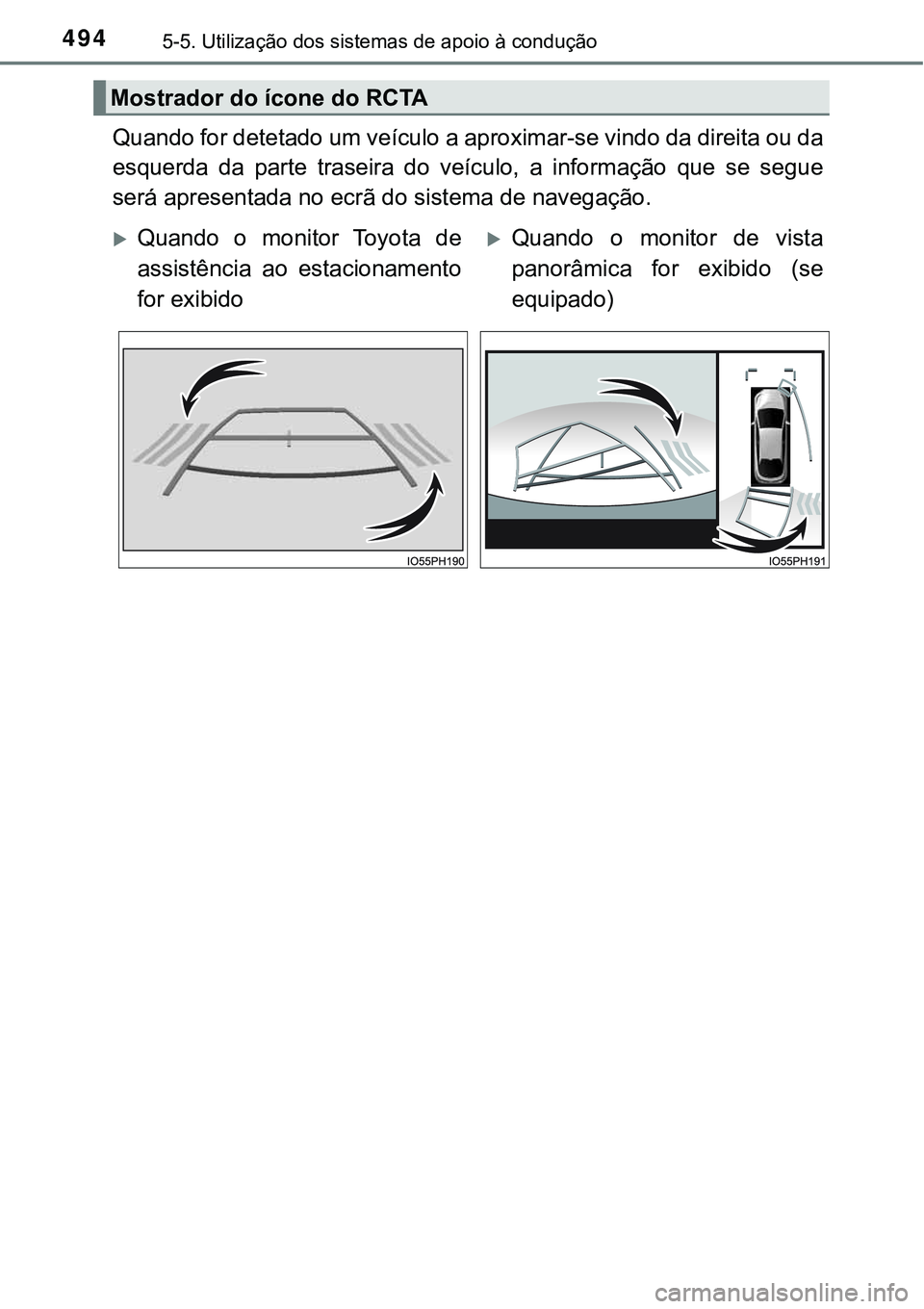

4945-5. Utilização dos sistemas de apoio à condução
Quando for detetado um veículo a aproximar-se vindo da direita ou da
esquerda da parte traseira do veículo, a informação que se segue
será apresentada no ecrã do sistema de navegação.
Mostrador do ícone do RCTA
Quando o monitor Toyota de
assistência ao estacionamento
for exibidoQuando o monitor de vista
panorâmica for exibido (se
equipado)
Page 497 of 820

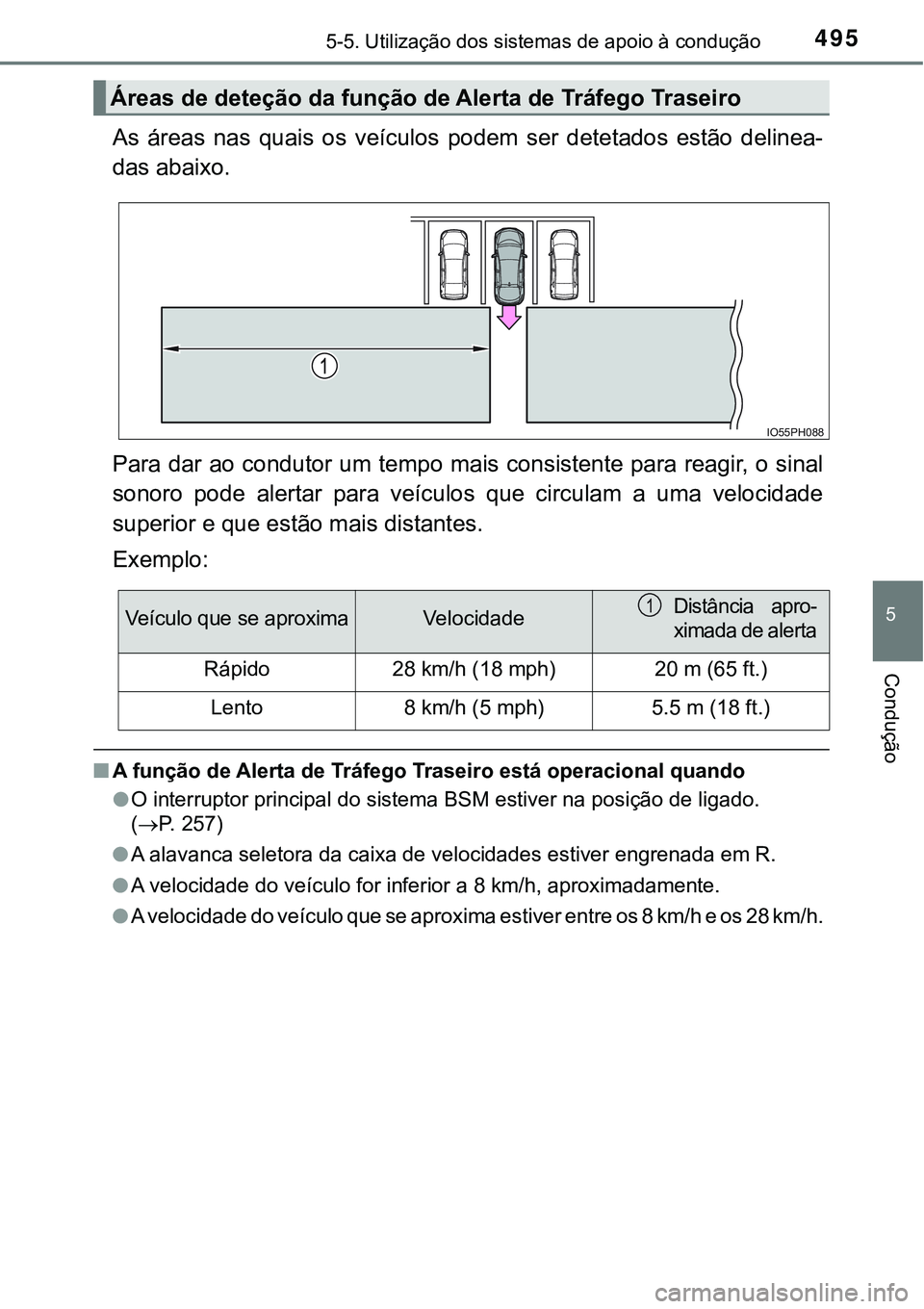

4955-5. Utilização dos sistemas de apoio à condução
5
Condução
As áreas nas quais os veículos podem ser detetados estão delinea-
das abaixo.
Para dar ao condutor um tempo mais consistente para reagir, o sinal
sonoro pode alertar para veículos que circulam a uma velocidade
superior e que estão mais distantes.
Exemplo:
■A função de Alerta de Tráfego Traseiro está operacional quando
●O interruptor principal do sistema BSM estiver na posição de ligado.
(P. 257)
●A alavanca seletora da caixa de velocidades estiver engrenada em R.
●A velocidade do veículo for inferior a 8 km/h, aproximadamente.
●A velocidade do veículo que se aproxima estiver entre os 8 km/h e os 28 km/h.
Áreas de deteção da função de Alerta de Tráfego Traseiro
IO55PH088
Veículo que se aproximaVelocidadeDistância apro-
ximada de alerta
Rápido28 km/h (18 mph)20 m (65 ft.)
Lento8 km/h (5 mph)5.5 m (18 ft.)
1
Page 498 of 820

4965-5. Utilização dos sistemas de apoio à condução
■Condições nas quais a função de Alerta de Tráfego Traseiro não deteta
um veículo
A função de Alerta de Tráfego Traseiro não foi concebida para detetar os
seguintes tipos de veículos e/ou objetos:
●Veículos a aproximarem-se imediatamente atrás
●
Veículos a fazer marcha-atrás no lugar de estacionamento junto ao seu veículo
●Rails de proteção, paredes, sinais, veículos estacionados e objetos simila-
res parados
*
●Pequenos motociclos, bicicletas, peões, etc.*
●Veículos que se estão a afastar do seu veículo
●Veículos a aproximarem-se vindos de lugares de estacionamento junto ao
seu veículo
*
*
: Dependendo das condições, a deteção do veículo e/ou objeto pode ocorrer. ●Veículos cujos sensores não conse-
guem detetar devido a obstáculos
IO55PH089
Page 499 of 820

4975-5. Utilização dos sistemas de apoio à condução
5
Condução
■Condições nas quais a função de Alerta de Tráfego Traseiro pode não
funcionar devidamente
●A função de Alerta de Tráfego Traseiro pode não detetar veículos correta-
mente nas seguintes condições:
• Quando o sensor está desalinhado devido a um forte impacto no mesmo
ou na área circundante.
• Quando lama, gelo, neve, um autocolante, etc. tiver aderido ao sensor
ou na área em torno do para-choques traseiro.
• Quando conduzir numa superfície húmida com poças de água durante
mau tempo, como chuva intensa, neve ou nevoeiro.
• Quando vários veículos se aproximam apenas com um pequeno inter-
valo entre eles.
• Quando um veículo se aproxima a alta velocidade.
• Imediatamente depois de ter ligado a função de Monitorização do Ângulo
Morto.
• Imediatamente depois de ter colocado o sistema híbrido em funciona-
mento com a função de Monitorização do Ângulo Morto ativada. • Quando fizer marcha-atrás numa
inclinação com uma mudança súbita
do grau de inclinação.
• Quando sai de um espaço para esta-
cionamento em marcha-atrás e não
tem visibilidade.
Page 500 of 820

4985-5. Utilização dos sistemas de apoio à condução
●Circunstâncias nas quais a deteção desnecessária de veículos e/ou objetos
pela função de Alerta de Tráfego Traseiro pode aumentar:
• Quando um veículo passa ao lado do seu veículo.
• Quando a distância entre o seu veículo e objetos de metal, tais como rails
de proteção, paredes, sinais de trânsito ou um veículo estacionado, que
podem refletir ondas elétricas para a parte traseira do veículo é curta. • Quando os sensores não podem dete-
tar um veículo devido a obstruções.
• Quando um local de estacionamento
fica junto a uma estrada na qual
estão a circular veículos.
IO55PH089
