6897-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

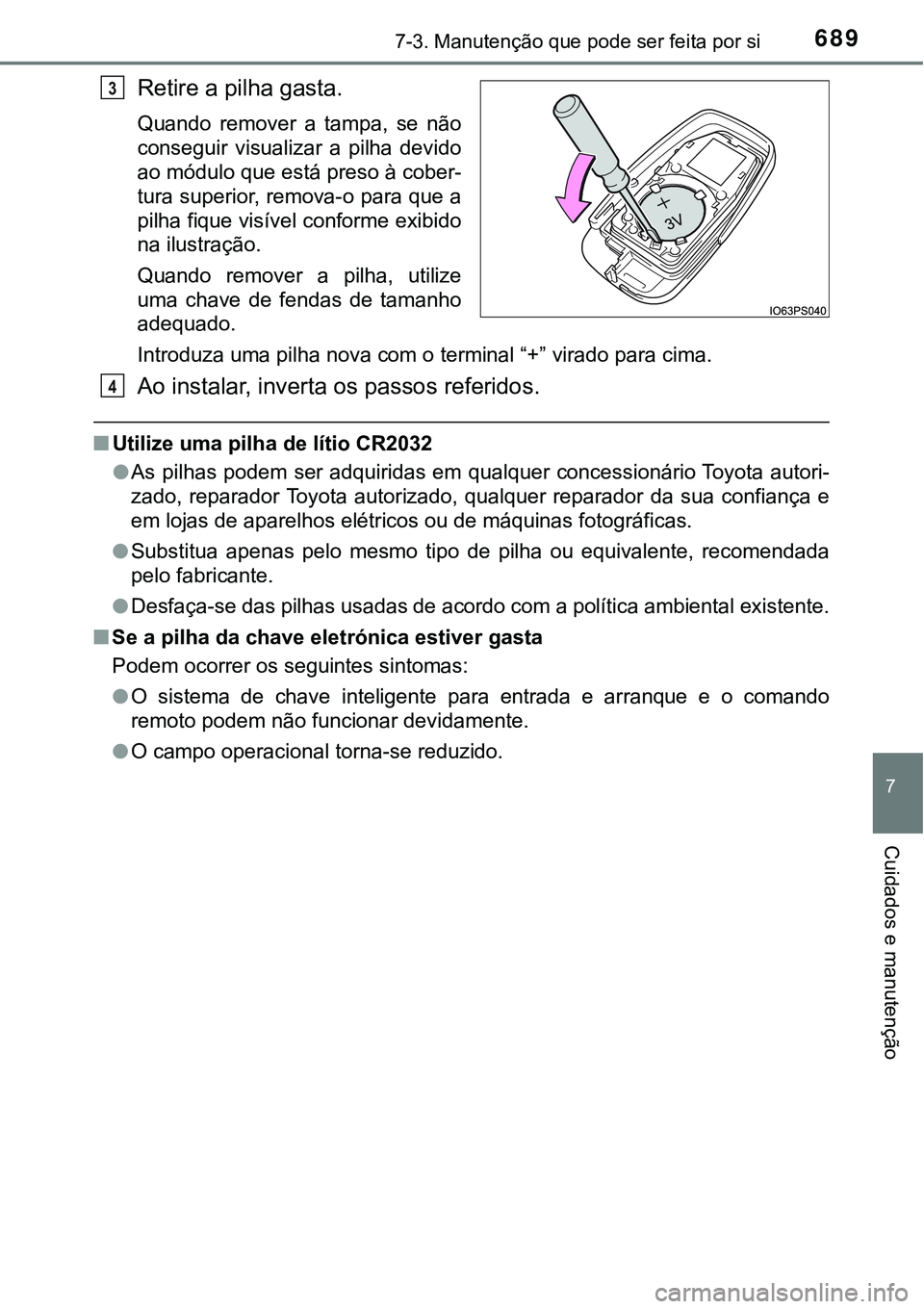

Retire a pilha gasta.
Quando remover a tampa, se não
conseguir visualizar a pilha devido
ao módulo que está preso à cober-
tura superior, remova-o para que a
pilha fique visível conforme exibido
na ilustração.
Quando remover a pilha, utilize
uma chave de fendas de tamanho
adequado.
Introduza uma pilha nova com o terminal “+” virado para cima.
Ao instalar, inverta os passos referidos.
■Utilize uma pilha de lítio CR2032
●As pilhas podem ser adquiridas em qualquer concessionário Toyota autori-
zado, reparador Toyota autorizado, qualquer reparador da sua confiança e
<004800500003004f0052004d00440056000300470048000300440053004400550048004f004b0052005600030048004f007000570055004c00460052005600030052005800030047004800030050006900540058004c005100440056000300490052005700
52004a005500690049004c0046004400560011[
●Substitua apenas pelo mesmo tipo de pilha ou equivalente, recomendada
pelo fabricante.
●Desfaça-se das pilhas usadas de acordo com a política ambiental existente.
■Se a pilha da chave eletrónica estiver gasta
Podem ocorrer os seguintes sintomas:
●O sistema de chave inteligente para entrada e arranque e o comando
remoto podem não funcionar devidamente.
●O campo operacional torna-se reduzido.
3
4

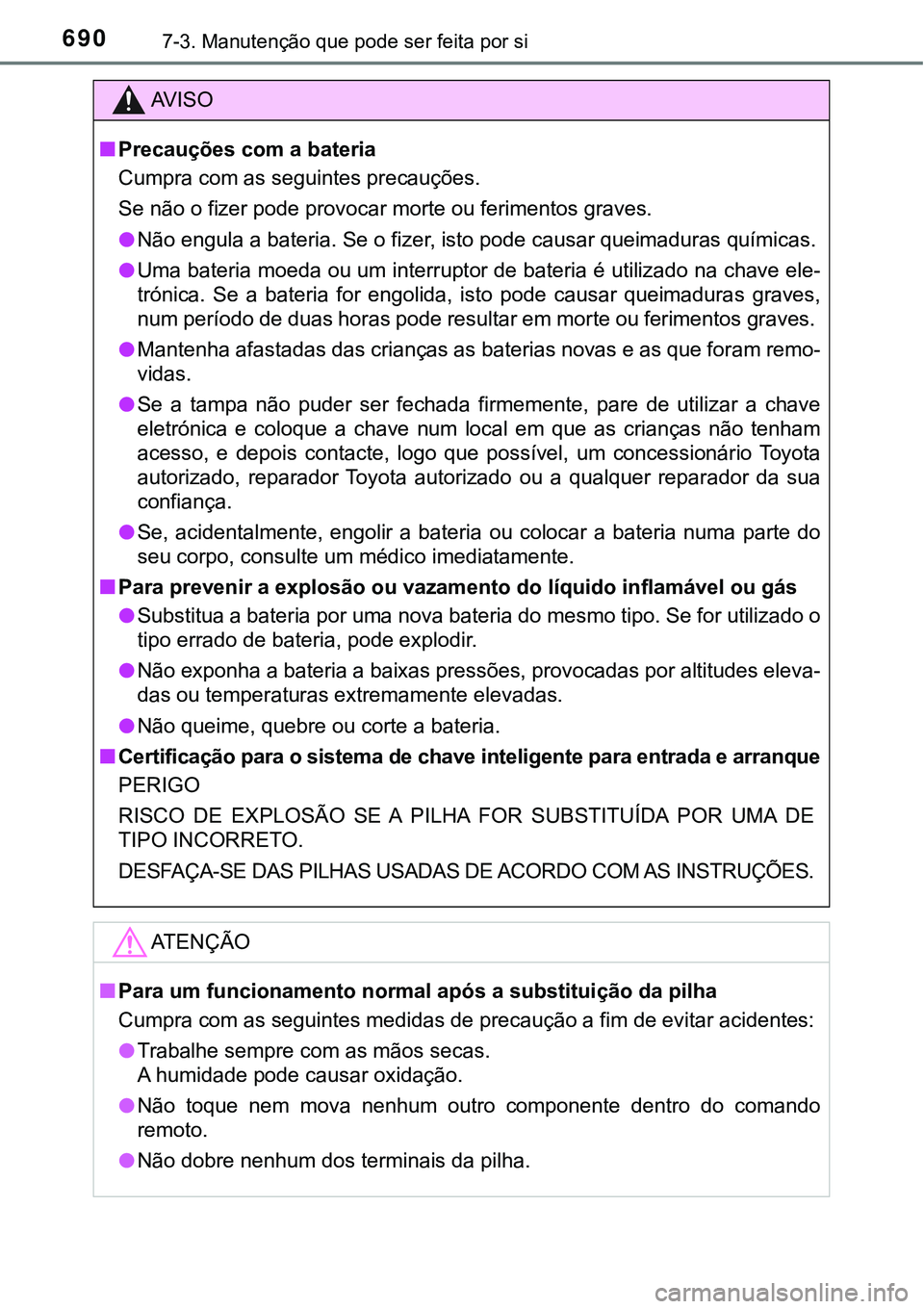

6907-3. Manutenção que pode ser feita por si
AV I S O
■Precauções com a bateria
Cumpra com as seguintes precauções.
<0036004800030051006d00520003005200030049004c005d00480055000300530052004700480003005300550052005900520046004400550003005000520055005700480003005200580003004900480055004c0050004800510057005200560003004a00
5500440059004800560011[
●Não engula a bateria. Se o fizer, isto pode causar queimaduras químicas.
●Uma bateria moeda ou um interruptor de bateria é utilizado na chave ele-
trónica. Se a bateria for engolida, isto pode causar queimaduras graves,
num período de duas horas pode resultar em morte ou ferimentos graves.
●Mantenha afastadas das crianças as baterias novas e as que foram remo-
vidas.
●Se a tampa não puder ser fechada firmemente, pare de utilizar a chave
eletrónica e coloque a chave num local em que as crianças não tenham
acesso, e depois contacte, logo que possível, um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer reparador da sua
confiança.
●Se, acidentalmente, engolir a bateria ou colocar a bateria numa parte do
seu corpo, consulte um médico imediatamente.
■Para prevenir a explosão ou vazamento do líquido inflamável ou gás
●Substitua a bateria por uma nova bateria do mesmo tipo. Se for utilizado o
tipo errado de bateria, pode explodir.
●Não exponha a bateria a baixas pressões, provocadas por altitudes eleva-
das ou temperaturas extremamente elevadas.
●Não queime, quebre ou corte a bateria.
■Certificação para o sistema de chave inteligente para entrada e arranque
PERIGO
RISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO.
DESFAÇA-SE DAS PILHAS USADAS DE ACORDO COM AS INSTRUÇÕES.
ATENÇÃO
■Para um funcionamento normal após a substituição da pilha
Cumpra com as seguintes medidas de precaução a fim de evitar acidentes:
●Trabalhe sempre com as mãos secas.
A humidade pode causar oxidação.
●Não toque nem mova nenhum outro componente dentro do comando
remoto.
●Não dobre nenhum dos terminais da pilha.

6917-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

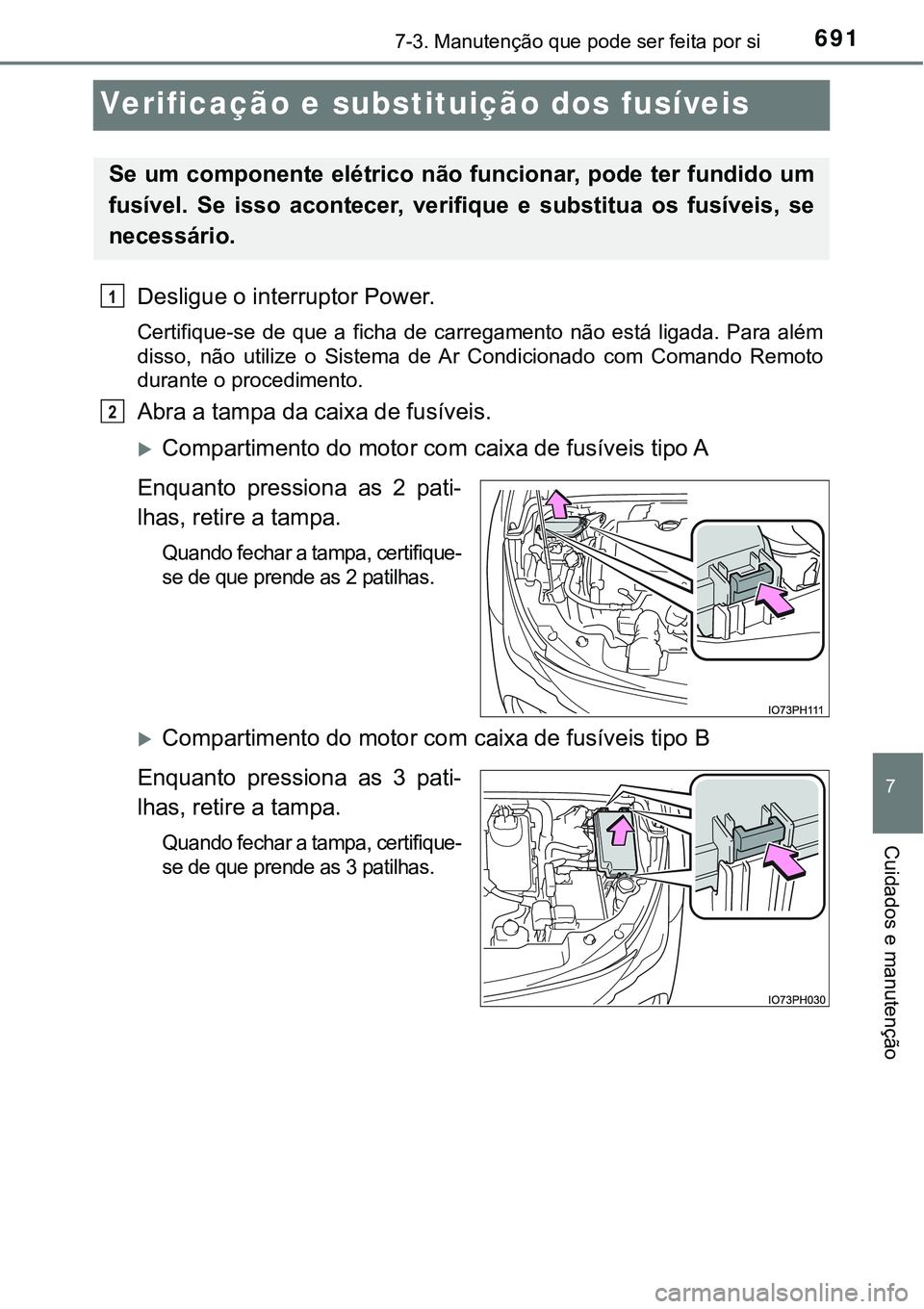

Verificação e substituição dos fusíveis
Desligue o interruptor Power.
Certifique-se de que a ficha de carregamento não está ligada. Para além
disso, não utilize o Sistema de Ar Condicionado com Comando Remoto
durante o procedimento.
Abra a tampa da caixa de fusíveis.
Compartimento do motor com caixa de fusíveis tipo A
Enquanto pressiona as 2 pati-
lhas, retire a tampa.
Quando fechar a tampa, certifique-
se de que prende as 2 patilhas.
Compartimento do motor com caixa de fusíveis tipo B
Enquanto pressiona as 3 pati-
lhas, retire a tampa.
Quando fechar a tampa, certifique-
se de que prende as 3 patilhas.
Se um componente elétrico não funcionar, pode ter fundido um
fusível. Se isso acontecer, verifique e substitua os fusíveis, se
necessário.
1
2

6927-3. Manutenção que pode ser feita por si
Lado esquerdo do painel de instrumentos (veículos com volante
à esquerda)
Retire a tampa.
Certifique-se de que pressiona
a patilha durante a remoção ou
instalação.
Lado esquerdo do painel de instrumentos (veículos com volante
à direita)
Puxe a aba e remova a
tampa.
Retire o cabo enquanto pres-
siona a tecla de destranca-
mento.
Retire a tampa.
Certifique-se de que pressiona
a patilha durante a remoção ou
instalação.
Remova o fusível.
Apenas pode remover fusíveis de
tipo A utilizando o saca-fusíveis.
1
2
3
3

6937-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

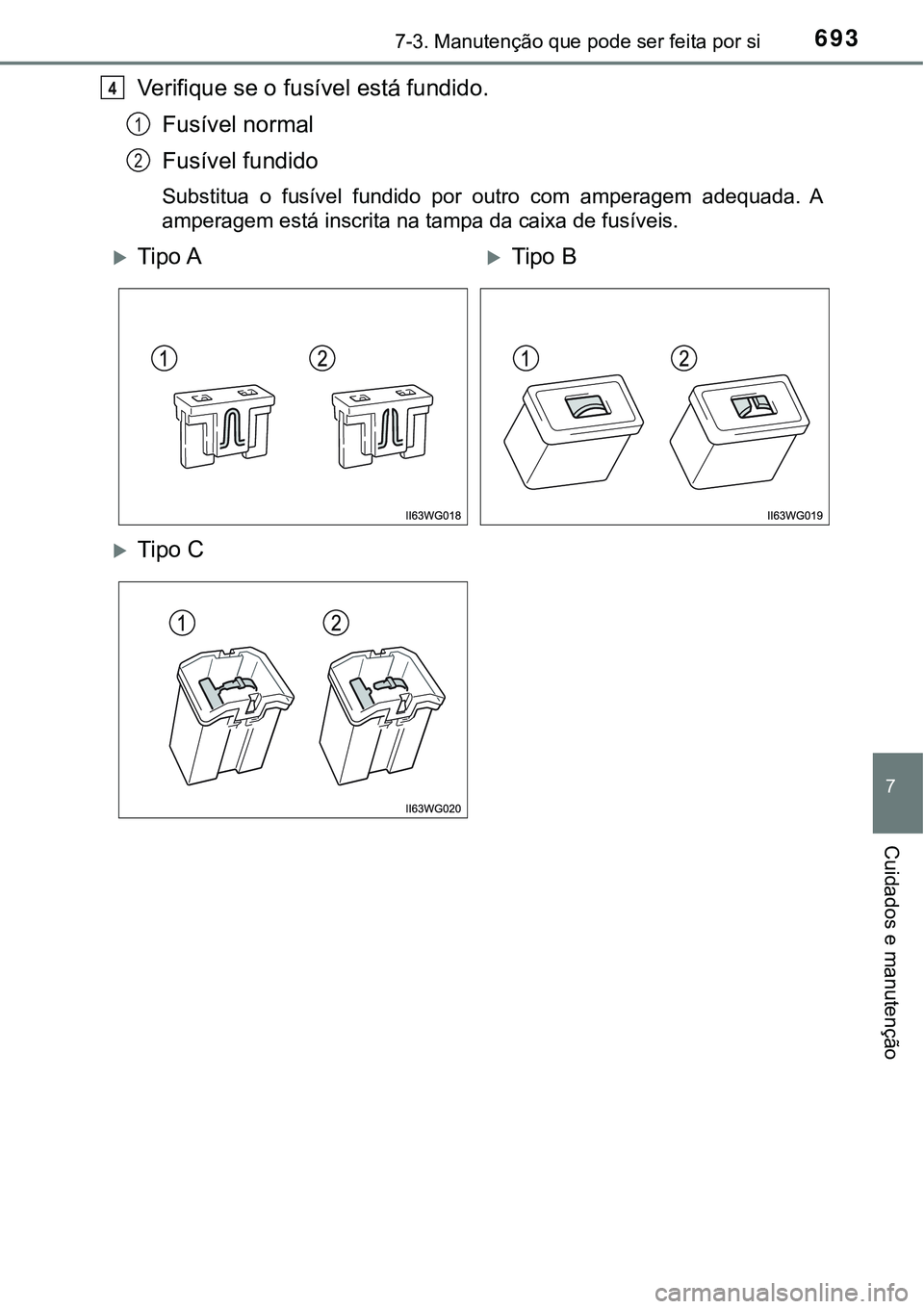

Verifique se o fusível está fundido.
Fusível normal
Fusível fundido
Substitua o fusível fundido por outro com amperagem adequada. A
amperagem está inscrita na tampa da caixa de fusíveis.
4
1
2
Tipo ATipo B
Tipo C

6947-3. Manutenção que pode ser feita por si

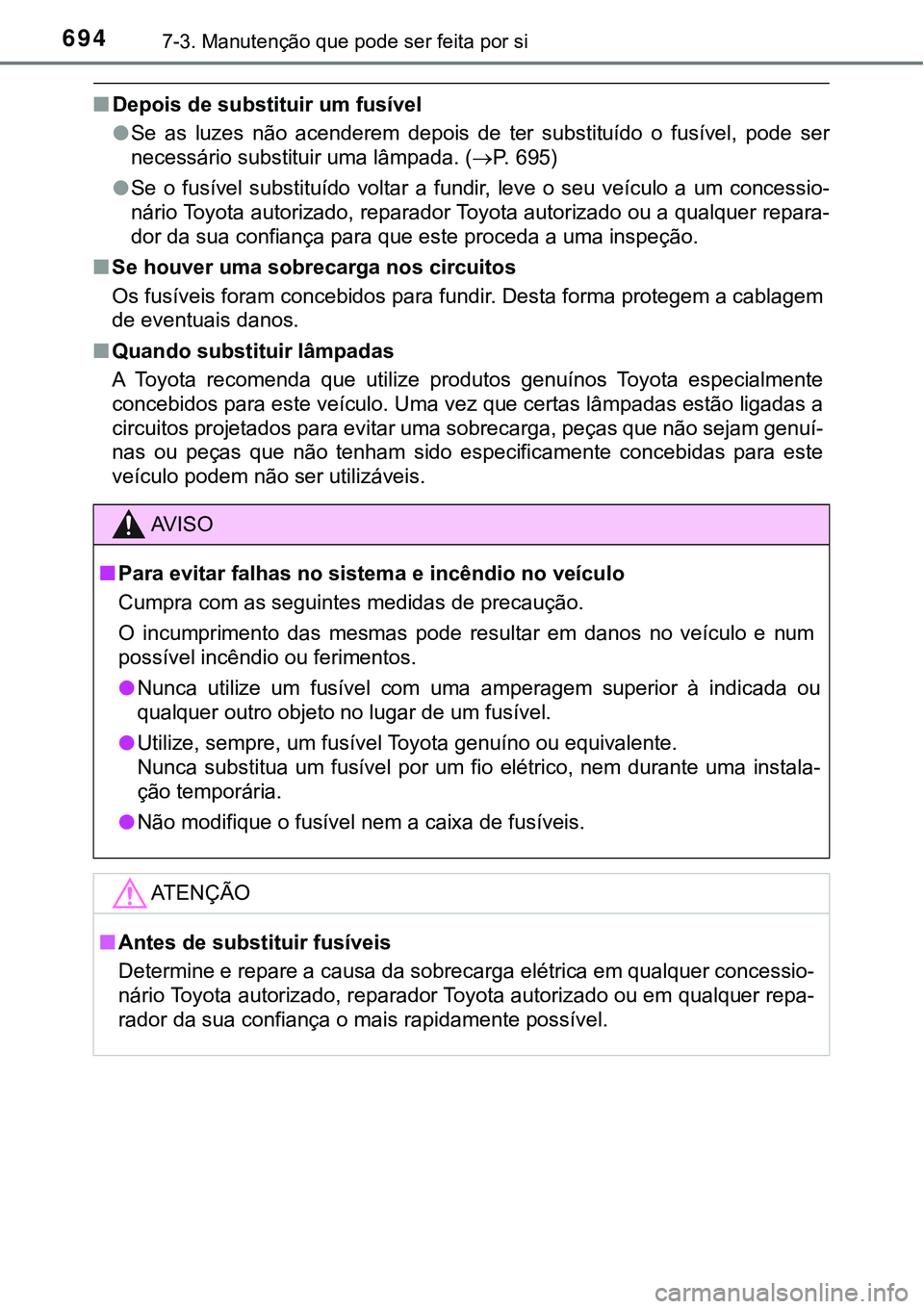

■Depois de substituir um fusível
●Se as luzes não acenderem depois de ter substituído o fusível, pode ser
necessário substituir uma lâmpada. (P. 695)
●Se o fusível substituído voltar a fundir, leve o seu veículo a um concessio-
nário Toyota autorizado, reparador Toyota autorizado ou a qualquer repara-
<004700520055000300470044000300560058004400030046005200510049004c00440051006f004400030053004400550044000300540058004800030048005600570048000300530055005200460048004700440003004400030058005000440003004c00
51005600530048006f006d00520011[
■Se houver uma sobrecarga nos circuitos
Os fusíveis foram concebidos para fundir. Desta forma protegem a cablagem
de eventuais danos.
■Quando substituir lâmpadas
A Toyota recomenda que utilize produtos genuínos Toyota especialmente
concebidos para este veículo. Uma vez que certas lâmpadas estão ligadas a
circuitos projetados para evitar uma sobrecarga, peças que não sejam genuí-
nas ou peças que não tenham sido especificamente concebidas para este
veículo podem não ser utilizáveis.
AV I S O
■Para evitar falhas no sistema e incêndio no veículo
Cumpra com as seguintes medidas de precaução.
O incumprimento das mesmas pode resultar em danos no veículo e num
possível incêndio ou ferimentos.
●Nunca utilize um fusível com uma amperagem superior à indicada ou
qualquer outro objeto no lugar de um fusível.
●Utilize, sempre, um fusível Toyota genuíno ou equivalente.
Nunca substitua um fusível por um fio elétrico, nem durante uma instala-
ção temporária.
●Não modifique o fusível nem a caixa de fusíveis.
ATENÇÃO
■Antes de substituir fusíveis
Determine e repare a causa da sobrecarga elétrica em qualquer concessio-
nário Toyota autorizado, reparador Toyota autorizado ou em qualquer repa-
rador da sua confiança o mais rapidamente possível.

6957-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

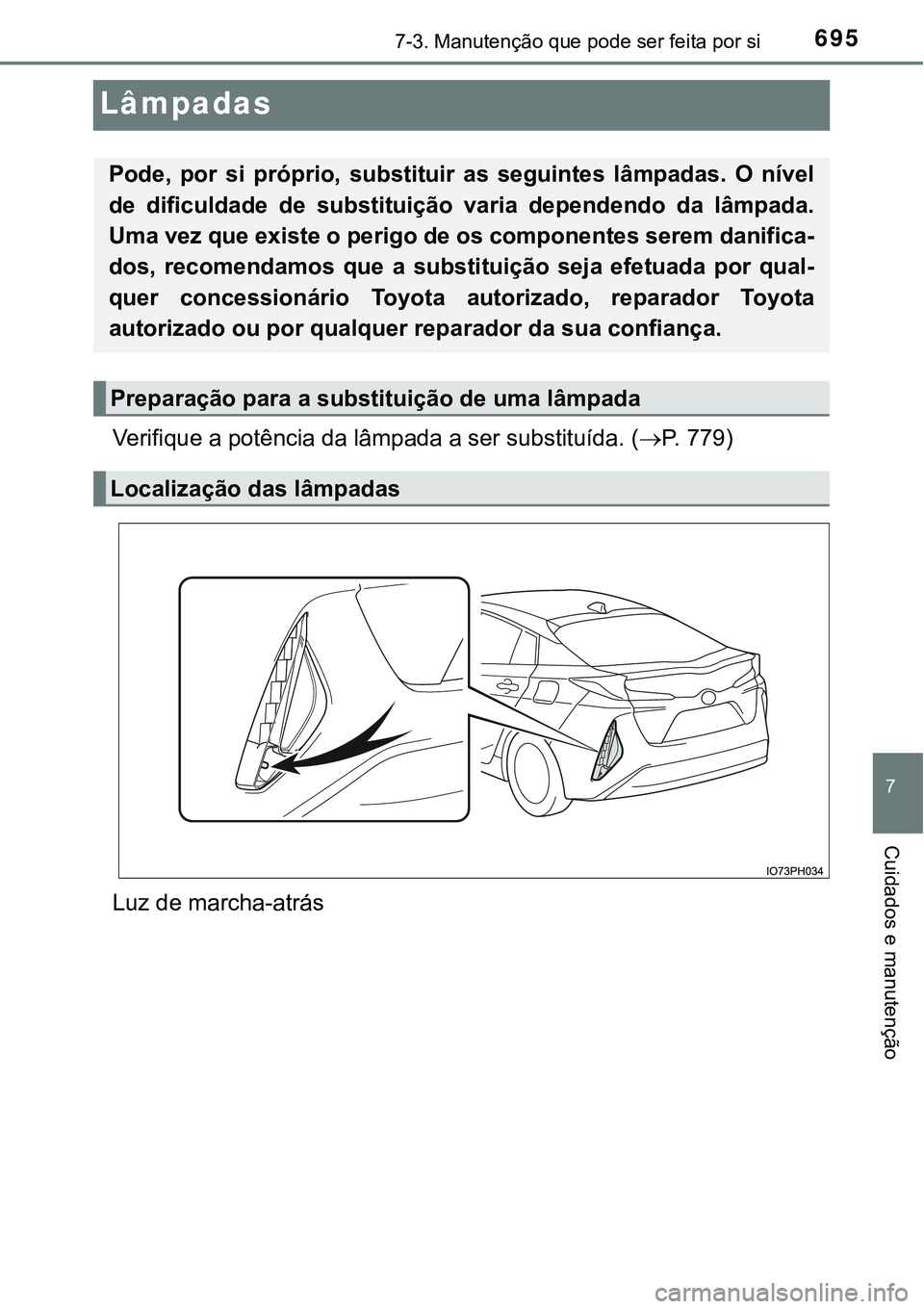

Lâmpadas
Verifique a potência da lâmpada a ser substituída. (P. 7 7 9 )
Luz de marcha-atrás
Pode, por si próprio, substituir as seguintes lâmpadas. O nível
de dificuldade de substituição varia dependendo da lâmpada.
Uma vez que existe o perigo de os componentes serem danifica-
dos, recomendamos que a substituição seja efetuada por qual-
quer concessionário Toyota autorizado, reparador Toyota
autorizado ou por qualquer reparador da sua confiança.
Preparação para a substituição de uma lâmpada
Localização das lâmpadas

6967-3. Manutenção que pode ser feita por si

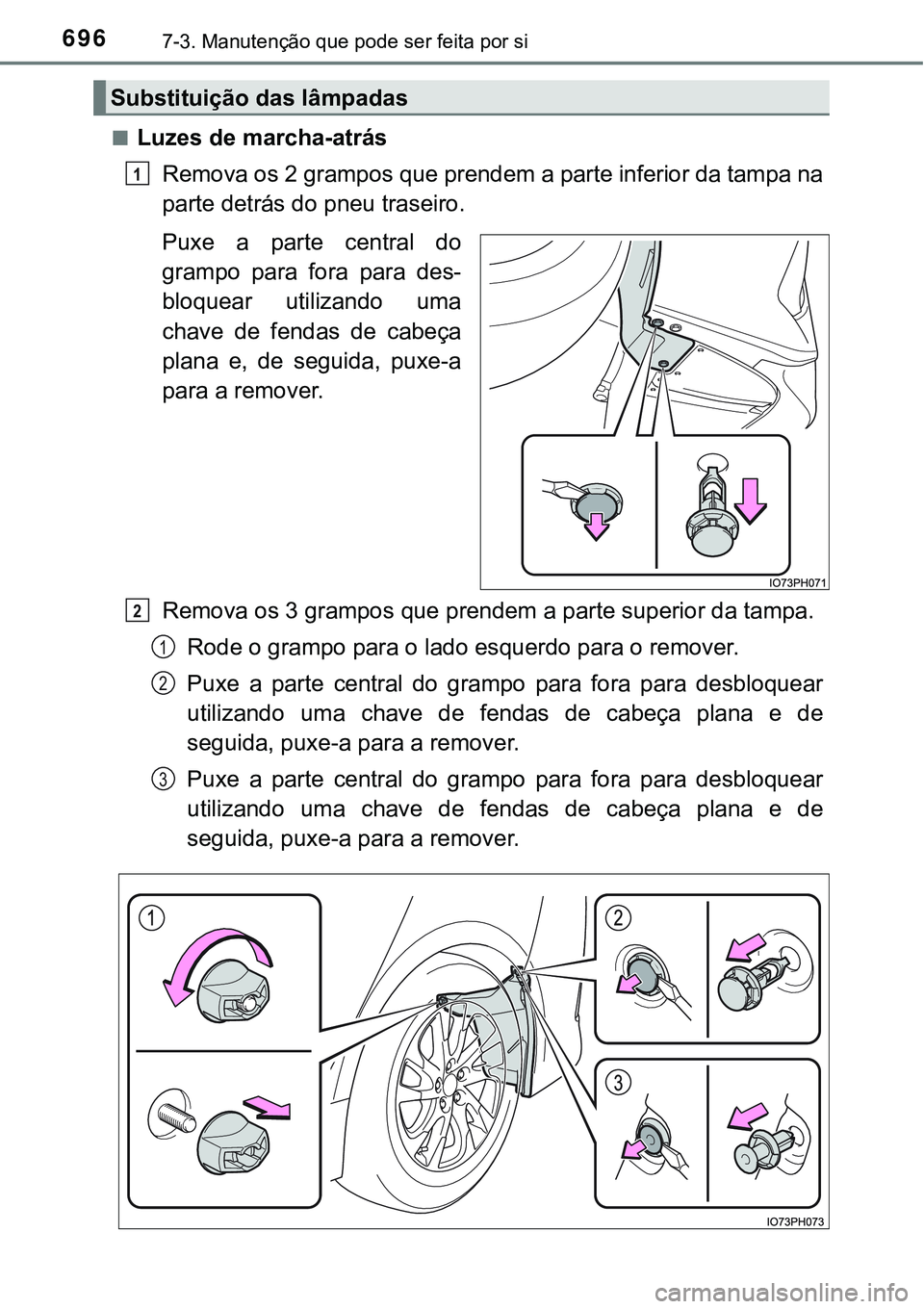

■Luzes de marcha-atrás
Remova os 2 grampos que prendem a parte inferior da tampa na
parte detrás do pneu traseiro.
Puxe a parte central do
grampo para fora para des-
bloquear utilizando uma
chave de fendas de cabeça
plana e, de seguida, puxe-a
para a remover.
Remova os 3 grampos que prendem a parte superior da tampa.
Rode o grampo para o lado esquerdo para o remover.
Puxe a parte central do grampo para fora para desbloquear
utilizando uma chave de fendas de cabeça plana e de
seguida, puxe-a para a remover.
Puxe a parte central do grampo para fora para desbloquear
utilizando uma chave de fendas de cabeça plana e de
seguida, puxe-a para a remover.
Substituição das lâmpadas
1
2
1
2
3

6977-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

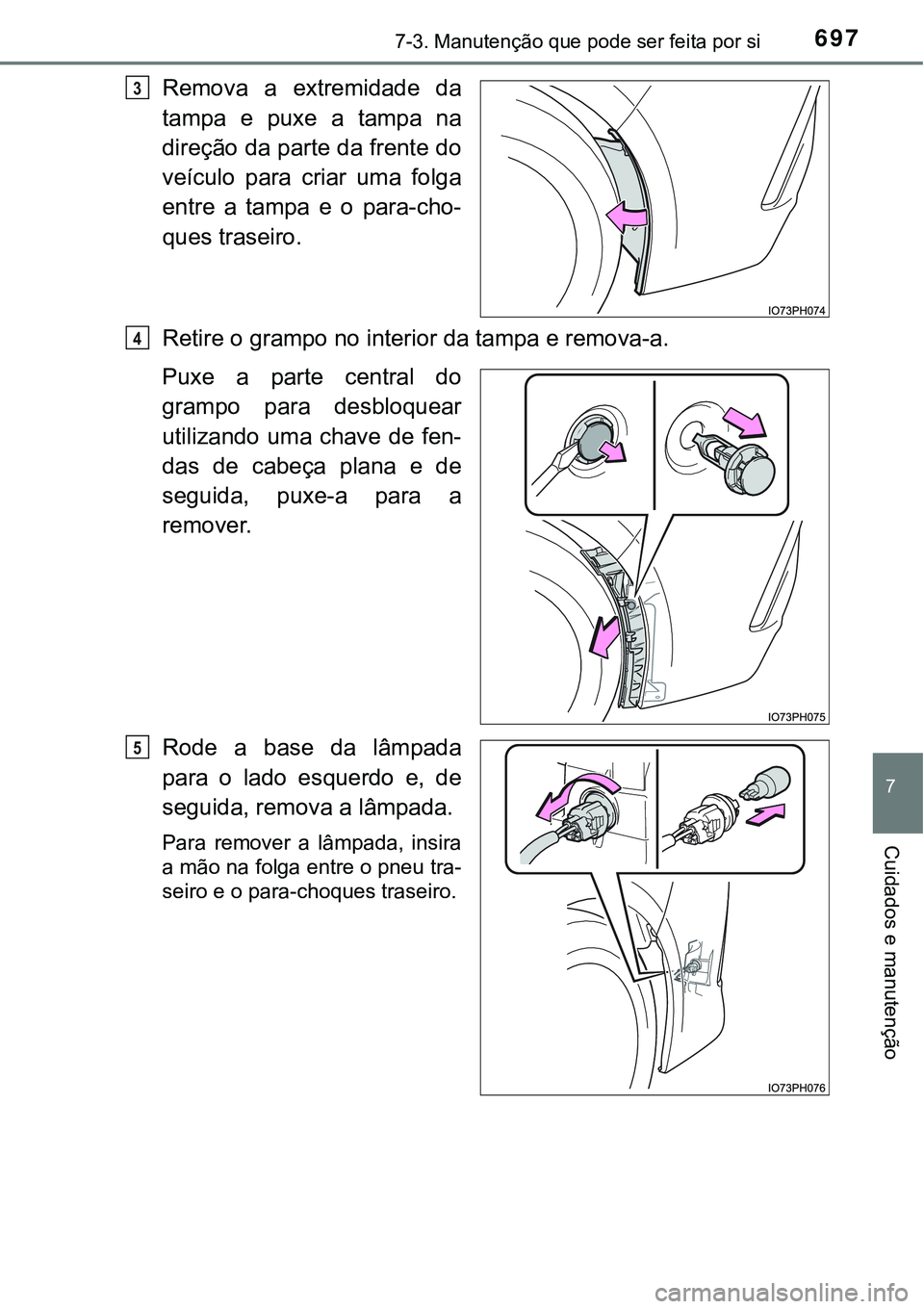

Remova a extremidade da
tampa e puxe a tampa na
direção da parte da frente do
veículo para criar uma folga
entre a tampa e o para-cho-
ques traseiro.
Retire o grampo no interior da tampa e remova-a.
Puxe a parte central do
grampo para desbloquear
utilizando uma chave de fen-
das de cabeça plana e de
seguida, puxe-a para a
remover.
Rode a base da lâmpada
para o lado esquerdo e, de
seguida, remova a lâmpada.
Para remover a lâmpada, insira
a mão na folga entre o pneu tra-
seiro e o para-choques traseiro.
3
4
5

6987-3. Manutenção que pode ser feita por si

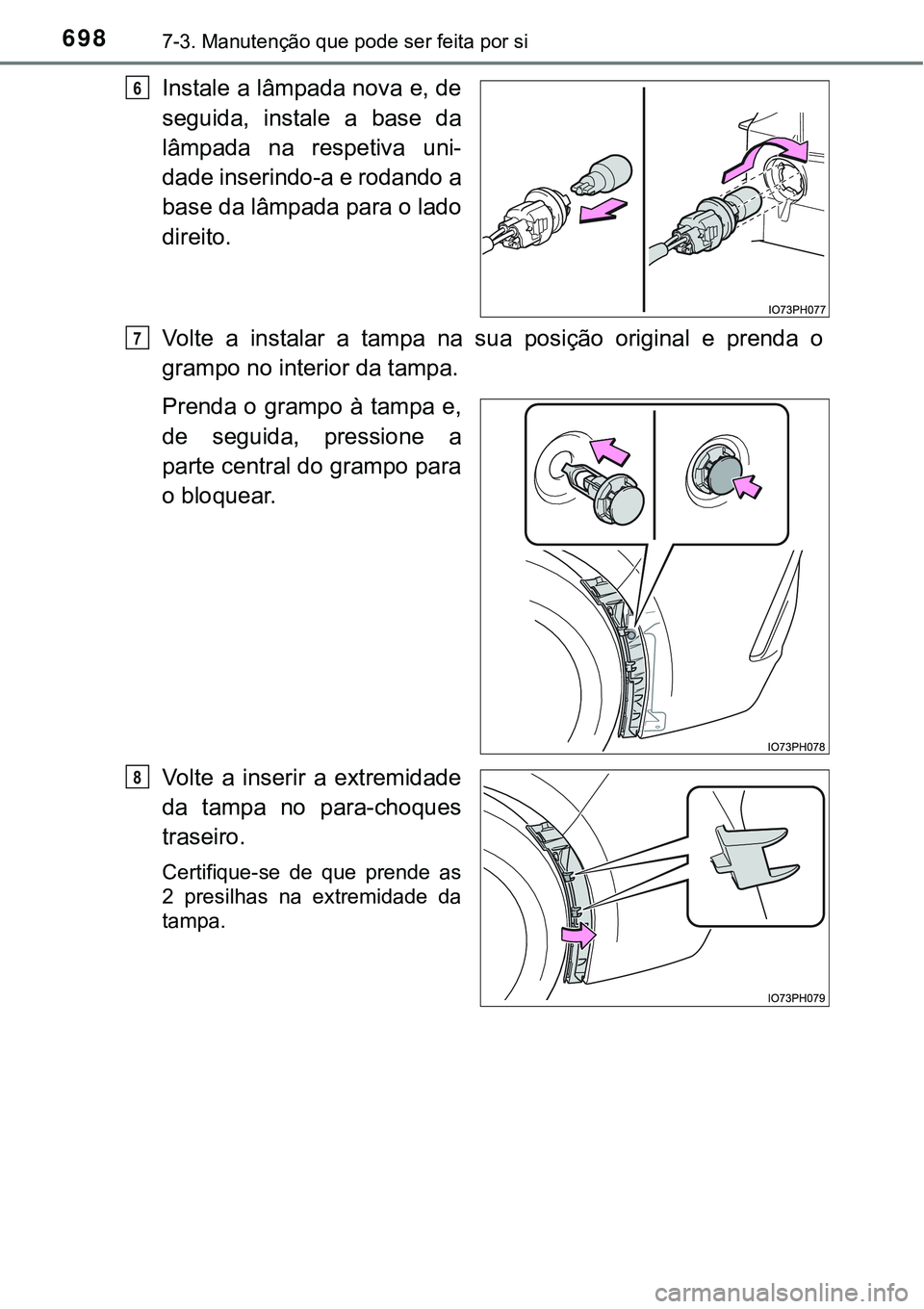

Instale a lâmpada nova e, de
seguida, instale a base da
lâmpada na respetiva uni-
dade inserindo-a e rodando a
base da lâmpada para o lado
direito.
Volte a instalar a tampa na sua posição original e prenda o
grampo no interior da tampa.
Prenda o grampo à tampa e,
de seguida, pressione a
parte central do grampo para
o bloquear.
Volte a inserir a extremidade
da tampa no para-choques
traseiro.
Certifique-se de que prende as
2 presilhas na extremidade da
tampa.
6
7
8
