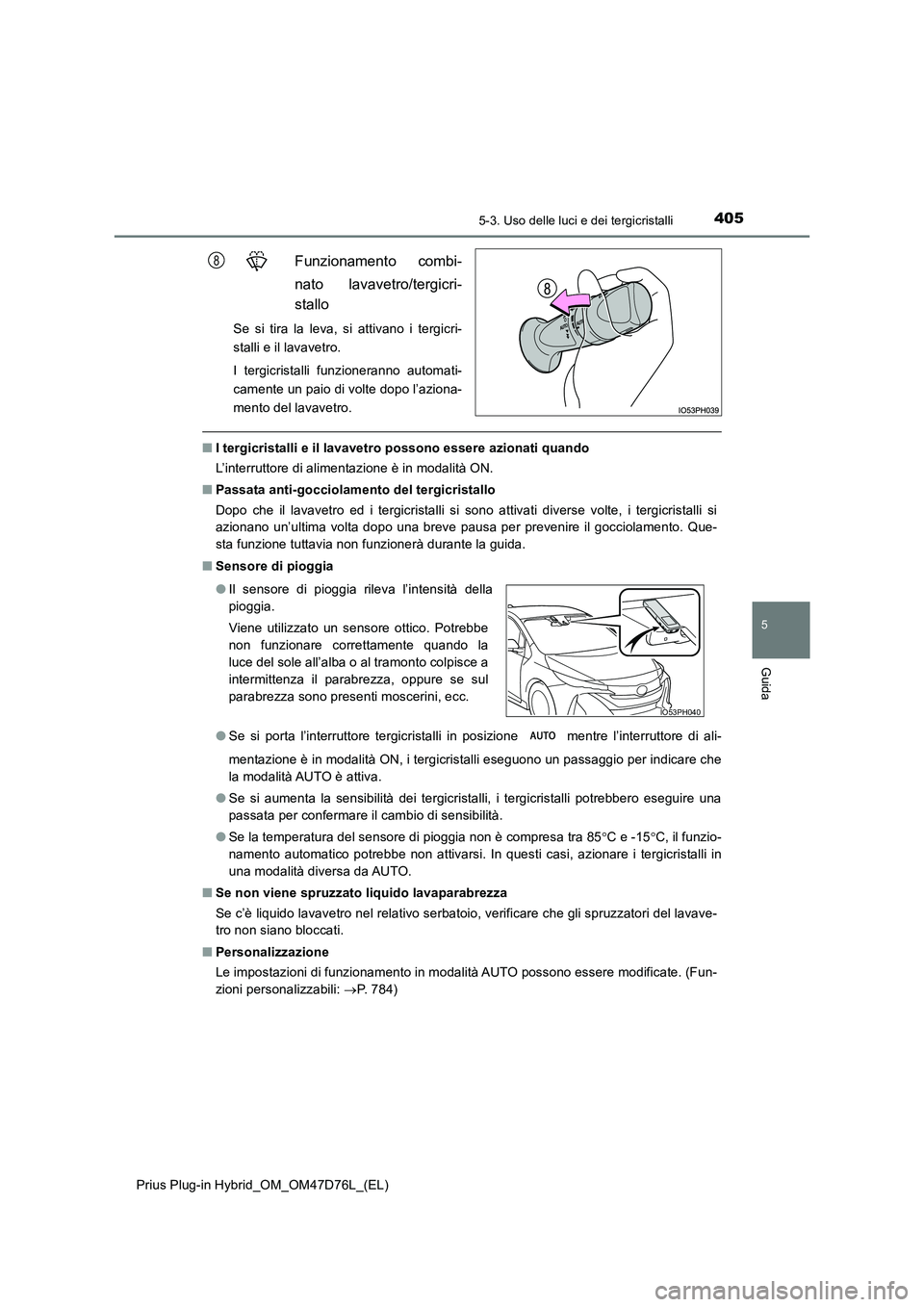

4055-3. Uso delle luci e dei tergicristalli
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
Funzionamento combi-
nato lavavetro/tergicri-
stallo
Se si tira la leva, si attivano i tergicri-
stalli e il lavavetro.
I tergicristalli funzioneranno automati-
camente un paio di volte dopo l’aziona-
mento del lavavetro.
■ I tergicristalli e il lavavetro possono essere azionati quando
L’interruttore di alimentazione è in modalità ON.
■ Passata anti-gocciolamento del tergicristallo
Dopo che il lavavetro ed i tergicristalli si sono attivati diverse volte, i tergicristalli si
azionano un’ultima volta dopo una breve pausa per prevenire il gocciolamento. Que-
sta funzione tuttavia non funzionerà durante la guida.
■ Sensore di pioggia
● Se si porta l’interruttore tergicristalli in posizione mentre l’interruttore di ali-
mentazione è in modalità ON, i tergicristalli eseguono un passaggio per indicare che
la modalità AUTO è attiva.
● Se si aumenta la sensibilità dei tergicristalli, i tergicristalli potrebbero eseguire una
passata per confermare il cambio di sensibilità.
● Se la temperatura del sensore di pioggia non è compresa tra 85C e -15C, il funzio-
namento automatico potrebbe non attivarsi. In questi casi, azionare i tergicristalli in
una modalità diversa da AUTO.
■ Se non viene spruzzato liquido lavaparabrezza
Se c’è liquido lavavetro nel relativo serbatoio, verificare che gli spruzzatori del lavave-
tro non siano bloccati.
■ Personalizzazione
Le impostazioni di funzionamento in modalità AUTO possono essere modificate. (Fun-
zioni personalizzabili: P. 784)
8
●Il sensore di pioggia rileva l’intensità della
pioggia.
Viene utilizzato un sensore ottico. Potrebbe
non funzionare correttamente quando la
luce del sole all’alba o al tramonto colpisce a
intermittenza il parabrezza, oppure se sul
parabrezza sono presenti moscerini, ecc.IO53PH040

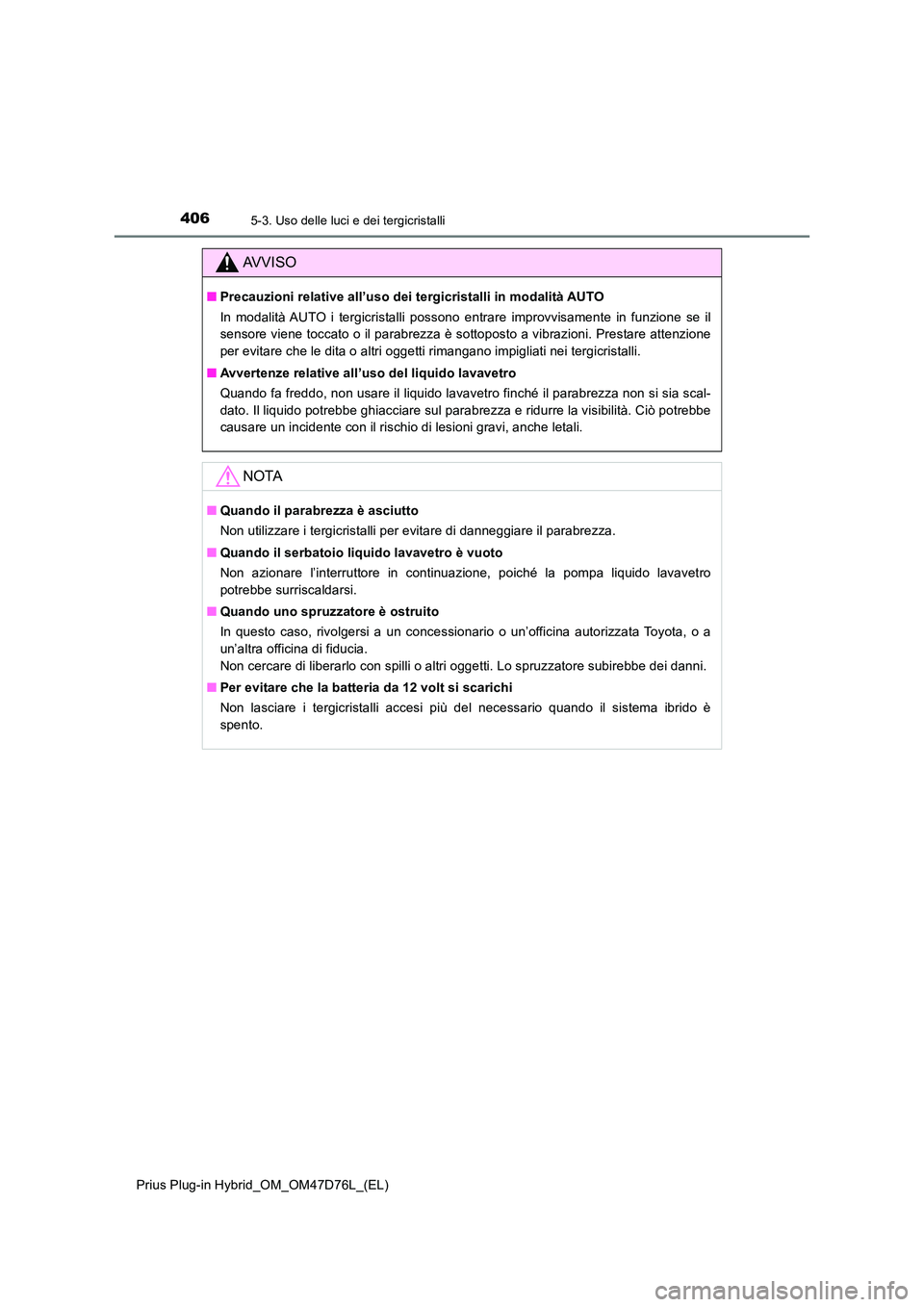

4065-3. Uso delle luci e dei tergicristalli
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
AVVISO
■Precauzioni relative all’uso dei tergicristalli in modalità AUTO
In modalità AUTO i tergicristalli possono entrare improvvisamente in funzione se il
sensore viene toccato o il parabrezza è sottoposto a vibrazioni. Prestare attenzione
per evitare che le dita o altri oggetti rimangano impigliati nei tergicristalli.
■ Avvertenze relative all’uso del liquido lavavetro
Quando fa freddo, non usare il liquido lavavetro finché il parabrezza non si sia scal-
dato. Il liquido potrebbe ghiacciare sul parabrezza e ridurre la visibilità. Ciò potrebbe
causare un incidente con il rischio di lesioni gravi, anche letali.
NOTA
■ Quando il parabrezza è asciutto
Non utilizzare i tergicristalli per evitare di danneggiare il parabrezza.
■ Quando il serbatoio liquido lavavetro è vuoto
Non azionare l’interruttore in continuazione, poiché la pompa liquido lavavetro
potrebbe surriscaldarsi.
■ Quando uno spruzzatore è ostruito
In questo caso, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Non cercare di liberarlo con spilli o altri oggetti. Lo spruzzatore subirebbe dei danni.
■ Per evitare che la batteria da 12 volt si scarichi
Non lasciare i tergicristalli accesi più del necessario quando il sistema ibrido è
spento.

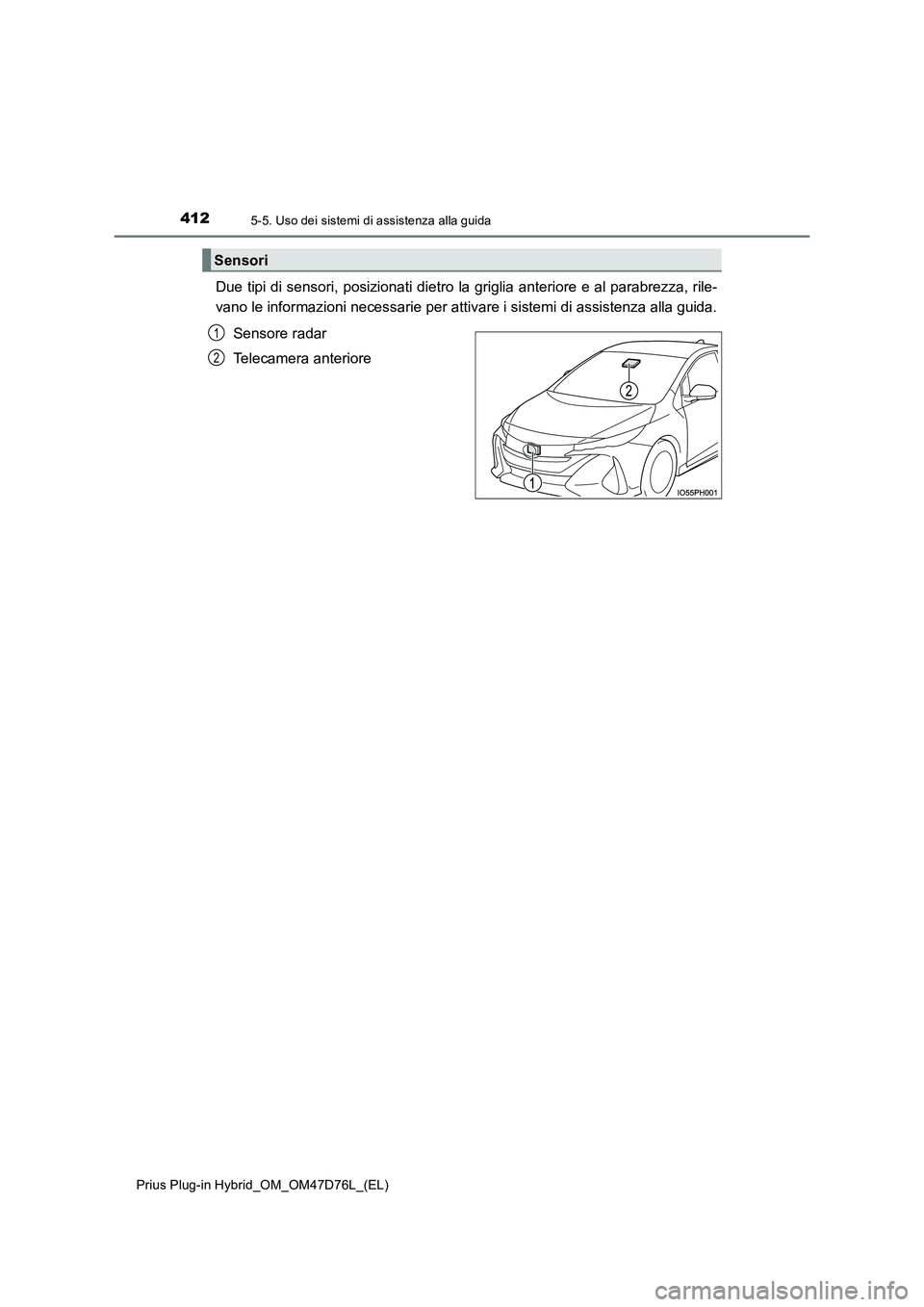

4125-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Due tipi di sensori, posizionati dietro la griglia anteriore e al parabrezza, rile-
vano le informazioni necessarie per attivare i sistemi di assistenza alla guida.
Sensore radar
Telecamera anteriore
Sensori
1
2

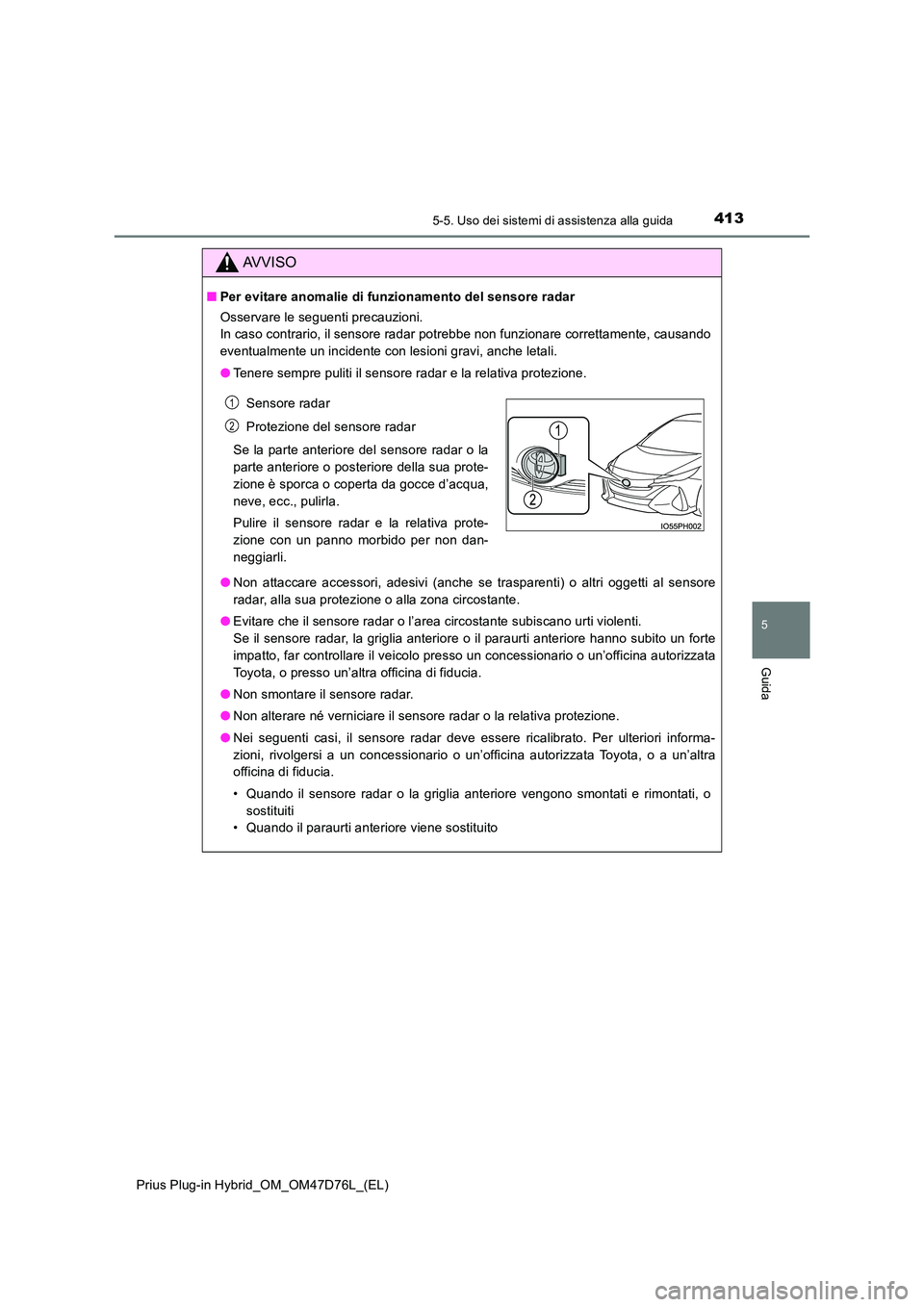

4135-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
AVVISO
■Per evitare anomalie di funzionamento del sensore radar
Osservare le seguenti precauzioni.
In caso contrario, il sensore radar potrebbe non funzionare correttamente, causando
eventualmente un incidente con lesioni gravi, anche letali.
● Tenere sempre puliti il sensore radar e la relativa protezione.
● Non attaccare accessori, adesivi (anche se trasparenti) o altri oggetti al sensore
radar, alla sua protezione o alla zona circostante.
● Evitare che il sensore radar o l’area circostante subiscano urti violenti.
Se il sensore radar, la griglia anteriore o il paraurti anteriore hanno subito un forte
impatto, far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
● Non smontare il sensore radar.
● Non alterare né verniciare il sensore radar o la relativa protezione.
● Nei seguenti casi, il sensore radar deve essere ricalibrato. Per ulteriori informa-
zioni, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
• Quando il sensore radar o la griglia anteriore vengono smontati e rimontati, o
sostituiti
• Quando il paraurti anteriore viene sostituito
Sensore radar
Protezione del sensore radar
Se la parte anteriore del sensore radar o la
parte anteriore o posteriore della sua prote-
zione è sporca o coperta da gocce d’acqua,
neve, ecc., pulirla.
Pulire il sensore radar e la relativa prote-
zione con un panno morbido per non dan-
neggiarli.
1
2

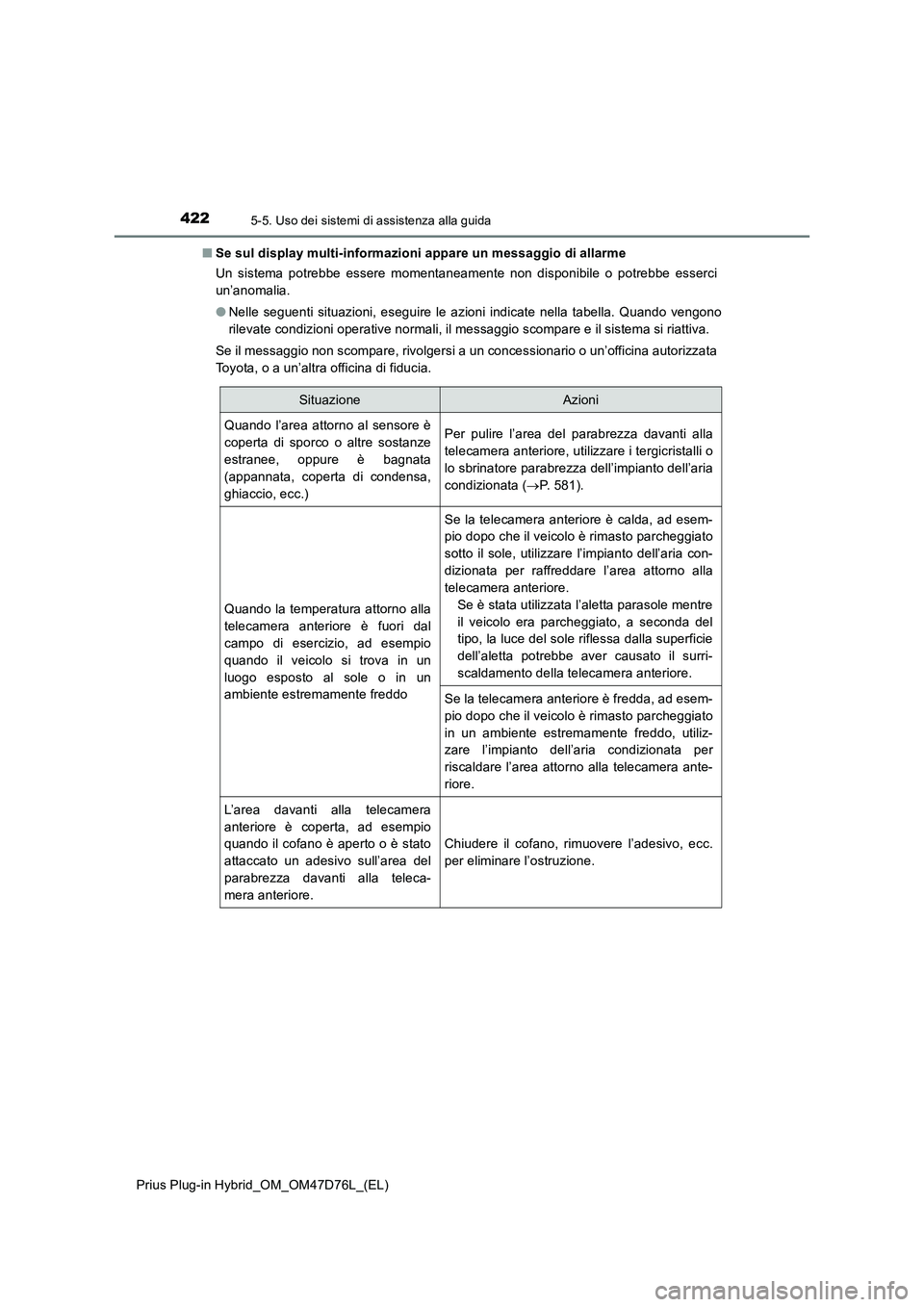

4225-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■Se sul display multi-informazioni appare un messaggio di allarme
Un sistema potrebbe essere momentaneamente non disponibile o potrebbe esserci
un’anomalia.
●Nelle seguenti situazioni, eseguire le azioni indicate nella tabella. Quando vengono
rilevate condizioni operative normali, il messaggio scompare e il sistema si riattiva.
Se il messaggio non scompare, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
SituazioneAzioni
Quando l’area attorno al sensore è
coperta di sporco o altre sostanze
estranee, oppure è bagnata
(appannata, coperta di condensa,
ghiaccio, ecc.)Per pulire l’area del parabrezza davanti alla
telecamera anteriore, utilizzare i tergicristalli o
lo sbrinatore parabrezza dell’impianto dell’aria
condizionata (P. 581).
Quando la temperatura attorno alla
telecamera anteriore è fuori dal
campo di esercizio, ad esempio
quando il veicolo si trova in un
luogo esposto al sole o in un
ambiente estremamente freddo
Se la telecamera anteriore è calda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
sotto il sole, utilizzare l’impianto dell’aria con-
dizionata per raffreddare l’area attorno alla
telecamera anteriore.
Se è stata utilizzata l’aletta parasole mentre
il veicolo era parcheggiato, a seconda del
tipo, la luce del sole riflessa dalla superficie
dell’aletta potrebbe aver causato il surri-
scaldamento della telecamera anteriore.
Se la telecamera anteriore è fredda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
in un ambiente estremamente freddo, utiliz-
zare l’impianto dell’aria condizionata per
riscaldare l’area attorno alla telecamera ante-
riore.
L’area davanti alla telecamera
anteriore è coperta, ad esempio
quando il cofano è aperto o è stato
attaccato un adesivo sull’area del
parabrezza davanti alla teleca-
mera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.
per eliminare l’ostruzione.

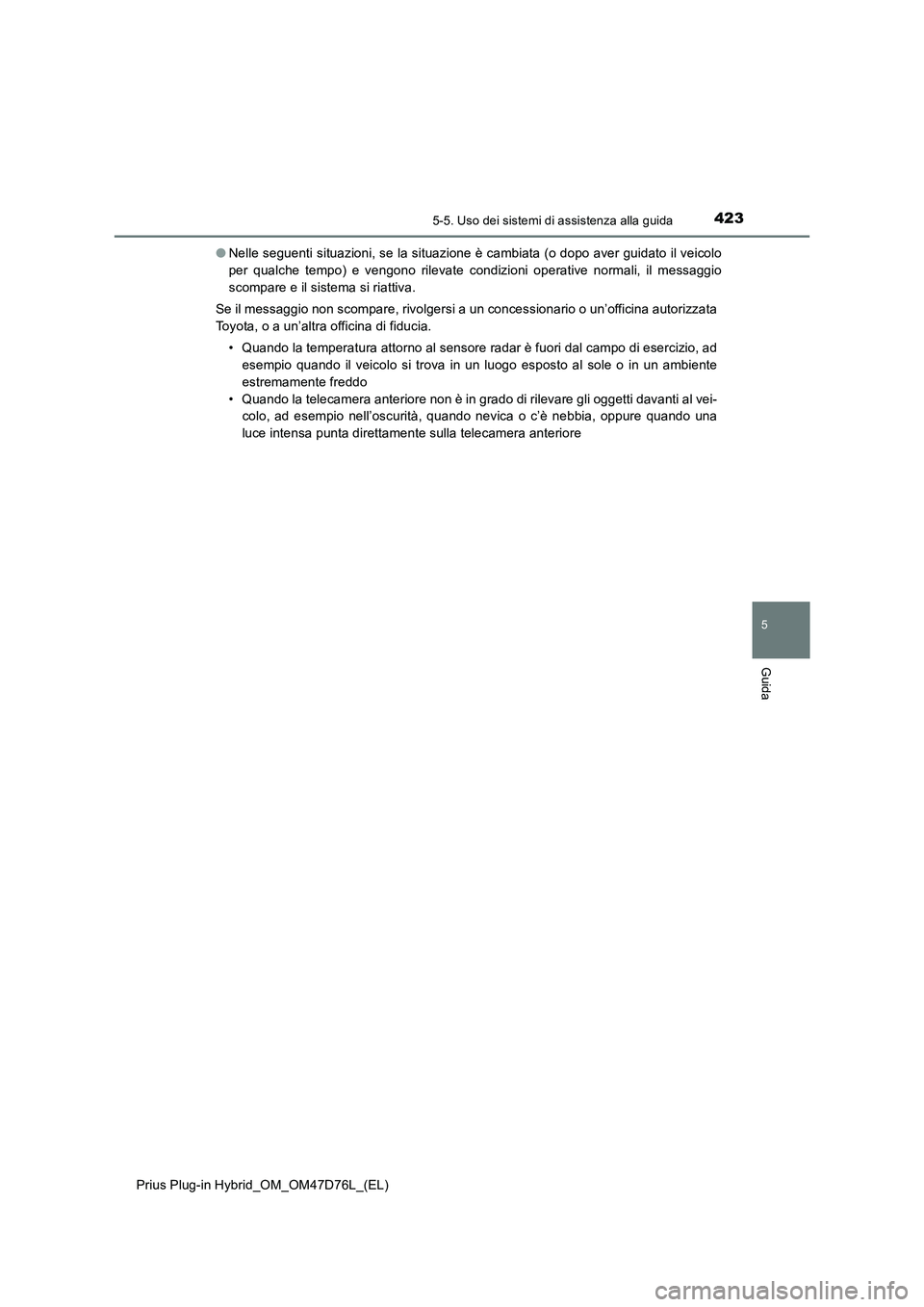

4235-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
●Nelle seguenti situazioni, se la situazione è cambiata (o dopo aver guidato il veicolo
per qualche tempo) e vengono rilevate condizioni operative normali, il messaggio
scompare e il sistema si riattiva.
Se il messaggio non scompare, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
• Quando la temperatura attorno al sensore radar è fuori dal campo di esercizio, ad
esempio quando il veicolo si trova in un luogo esposto al sole o in un ambiente
estremamente freddo
• Quando la telecamera anteriore non è in grado di rilevare gli oggetti davanti al vei-
colo, ad esempio nell’oscurità, quando nevica o c’è nebbia, oppure quando una
luce intensa punta direttamente sulla telecamera anteriore

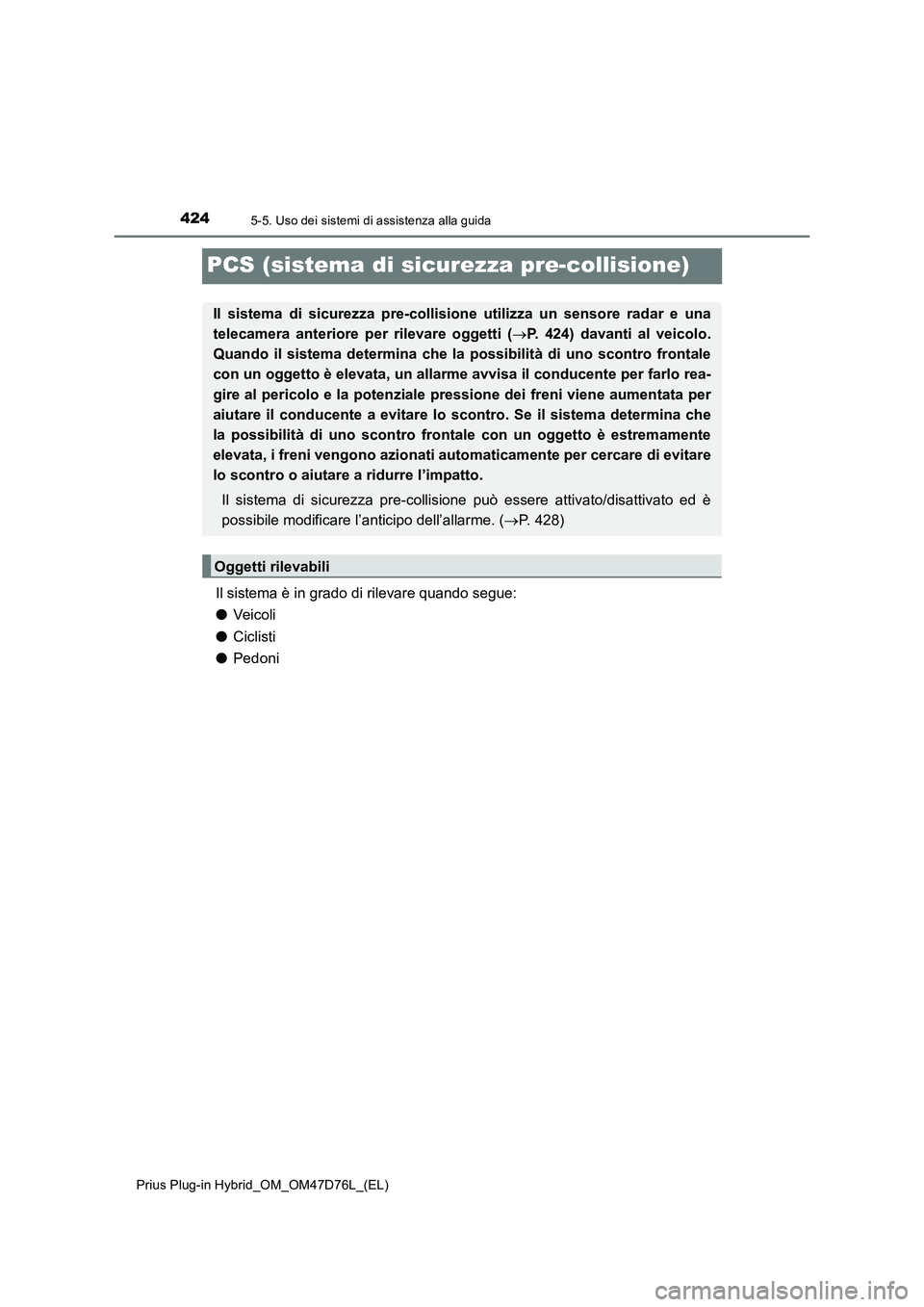

4245-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
PCS (sistema di sicurezza pre-collisione)
Il sistema è in grado di rilevare quando segue:
●Veic oli
●Ciclisti
●Pedoni
Il sistema di sicurezza pre-collisione utilizza un sensore radar e una
telecamera anteriore per rilevare oggetti (P. 424) davanti al veicolo.
Quando il sistema determina che la possibilità di uno scontro frontale
con un oggetto è elevata, un allarme avvisa il conducente per farlo rea-
gire al pericolo e la potenziale pressione dei freni viene aumentata per
aiutare il conducente a evitare lo scontro. Se il sistema determina che
la possibilità di uno scontro frontale con un oggetto è estremamente
elevata, i freni vengono azionati automaticamente per cercare di evitare
lo scontro o aiutare a ridurre l’impatto.
Il sistema di sicurezza pre-collisione può essere attivato/disattivato ed è
possibile modificare l’anticipo dell’allarme. (P. 428)
Oggetti rilevabili

4275-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
5
Guida
AVVISO
■Quando disattivare il sistema di sicurezza pre-collisione
Nelle seguenti situazioni, si consiglia di disattivare il sistema, in quanto potrebbe non
funzionare correttamente e causare un incidente con lesioni gravi, anche letali:
● Quando il veicolo viene trainato
● Quando il veicolo traina un altro veicolo
● Quando si trasporta il veicolo tramite camion, barca, treno o mezzo di trasporto
analogo
● Quando il veicolo viene sollevato su un sollevatore con il sistema ibrido in funzione
e le ruote girano liberamente
● Quando si ispeziona il veicolo usando un banco prova a rulli, come un banco dina-
mometrico o un tester del tachimetro o quando si utilizza un’equilibratrice per ruote
montate su veicolo
● Quando il veicolo subisce un forte impatto sul paraurti anteriore o sulla griglia ante-
riore, a seguito di un incidente o altre cause
● Se non è possibile guidare il veicolo in maniera stabile, ad esempio a seguito di un
incidente o di un guasto
● Quando il veicolo viene guidato in modo sportivo oppure fuoristrada
● Quando gli pneumatici non sono gonfiati alla pressione corretta
● Quando gli pneumatici sono molto usurati
● Quando sono installati pneumatici di dimensioni diverse da quelle specificate
● Quando sono installate catene da neve
● Quando si utilizza un ruotino di scorta o il kit di riparazione di emergenza per fora-
tura
● Se si installano temporaneamente sul veicolo dispositivi (lama spazzaneve o altro)
che potrebbero coprire il sensore radar o la telecamera anteriore

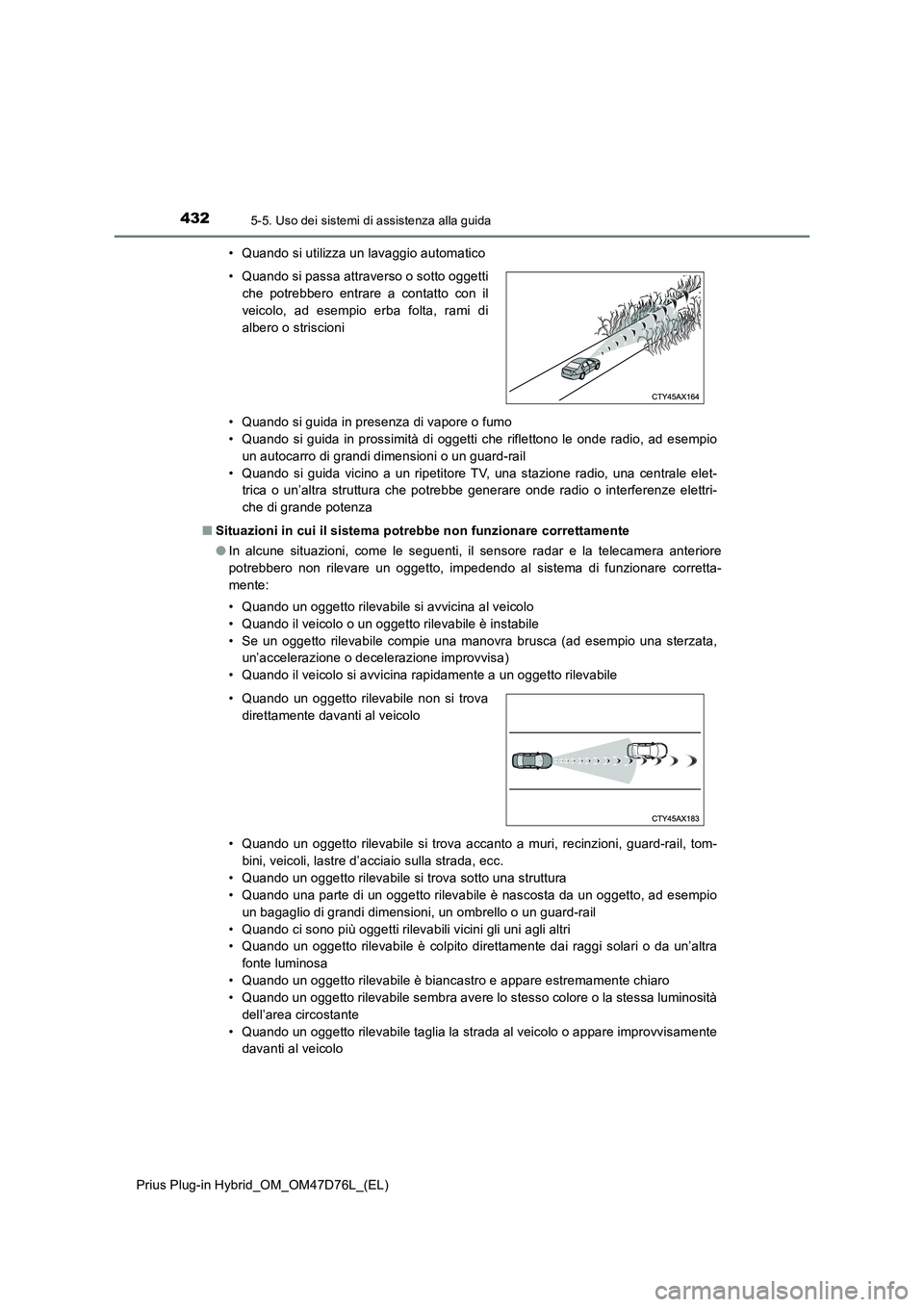

4325-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)• Quando si utilizza un lavaggio automatico
• Quando si guida in presenza di vapore o fumo
• Quando si guida in prossimità di oggetti che riflettono le onde radio, ad esempio
un autocarro di grandi dimensioni o un guard-rail
• Quando si guida vicino a un ripetitore TV, una stazione radio, una centrale elet-
trica o un’altra struttura che potrebbe generare onde radio o interferenze elettri-
che di grande potenza
■Situazioni in cui il sistema potrebbe non funzionare correttamente
●In alcune situazioni, come le seguenti, il sensore radar e la telecamera anteriore
potrebbero non rilevare un oggetto, impedendo al sistema di funzionare corretta-
mente:
• Quando un oggetto rilevabile si avvicina al veicolo
• Quando il veicolo o un oggetto rilevabile è instabile
• Se un oggetto rilevabile compie una manovra brusca (ad esempio una sterzata,
un’accelerazione o decelerazione improvvisa)
• Quando il veicolo si avvicina rapidamente a un oggetto rilevabile
• Quando un oggetto rilevabile si trova accanto a muri, recinzioni, guard-rail, tom-
bini, veicoli, lastre d’acciaio sulla strada, ecc.
• Quando un oggetto rilevabile si trova sotto una struttura
• Quando una parte di un oggetto rilevabile è nascosta da un oggetto, ad esempio
un bagaglio di grandi dimensioni, un ombrello o un guard-rail
• Quando ci sono più oggetti rilevabili vicini gli uni agli altri
• Quando un oggetto rilevabile è colpito direttamente dai raggi solari o da un’altra
fonte luminosa
• Quando un oggetto rilevabile è biancastro e appare estremamente chiaro
• Quando un oggetto rilevabile sembra avere lo stesso colore o la stessa luminosità
dell’area circostante
• Quando un oggetto rilevabile taglia la strada al veicolo o appare improvvisamente
davanti al veicolo • Quando si passa attraverso o sotto oggetti
che potrebbero entrare a contatto con il
veicolo, ad esempio erba folta, rami di
albero o striscioni
• Quando un oggetto rilevabile non si trova
direttamente davanti al veicolo

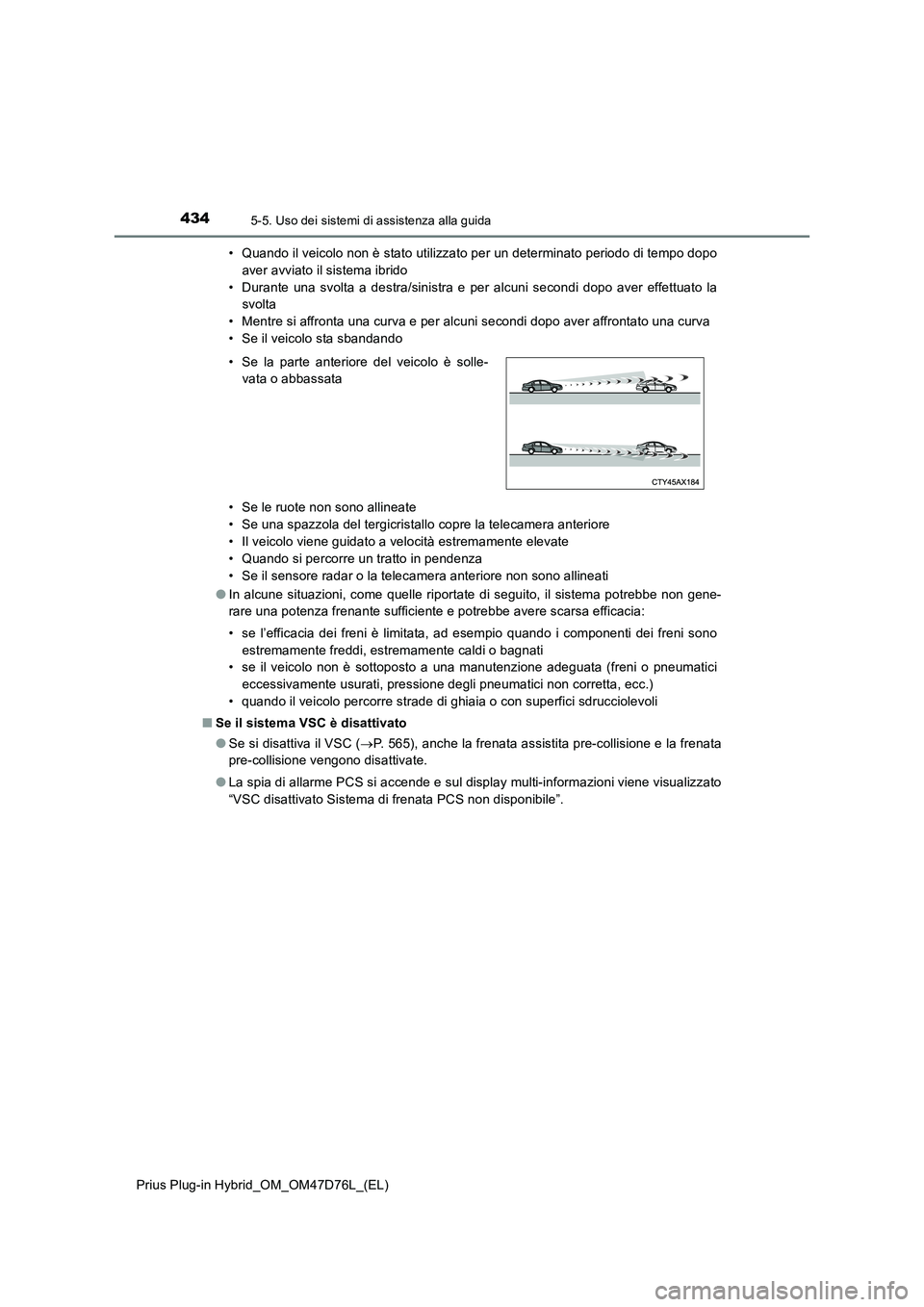

4345-5. Uso dei sistemi di assistenza alla guida
Prius Plug-in Hybrid_OM_OM47D76L_(EL)• Quando il veicolo non è stato utilizzato per un determinato periodo di tempo dopo
aver avviato il sistema ibrido
• Durante una svolta a destra/sinistra e per alcuni secondi dopo aver effettuato la
svolta
• Mentre si affronta una curva e per alcuni secondi dopo aver affrontato una curva
• Se il veicolo sta sbandando
• Se le ruote non sono allineate
• Se una spazzola del tergicristallo copre la telecamera anteriore
• Il veicolo viene guidato a velocità estremamente elevate
• Quando si percorre un tratto in pendenza
• Se il sensore radar o la telecamera anteriore non sono allineati
●In alcune situazioni, come quelle riportate di seguito, il sistema potrebbe non gene-
rare una potenza frenante sufficiente e potrebbe avere scarsa efficacia:
• se l’efficacia dei freni è limitata, ad esempio quando i componenti dei freni sono
estremamente freddi, estremamente caldi o bagnati
• se il veicolo non è sottoposto a una manutenzione adeguata (freni o pneumatici
eccessivamente usurati, pressione degli pneumatici non corretta, ecc.)
• quando il veicolo percorre strade di ghiaia o con superfici sdrucciolevoli
■Se il sistema VSC è disattivato
●Se si disattiva il VSC (P. 565), anche la frenata assistita pre-collisione e la frenata
pre-collisione vengono disattivate.
●La spia di allarme PCS si accende e sul display multi-informazioni viene visualizzato
“VSC disattivato Sistema di frenata PCS non disponibile”. • Se la parte anteriore del veicolo è solle-
vata o abbassata
