5807-2. Onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen, maar kan
ook ernstig letsel worden veroorzaakt.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatten lood. Een lood-
vergiftiging kan hersenbeschadiging veroorzaken. Was daarom na werkzaamheden
altijd uw handen. ( Blz. 594)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 580 Tuesday, May 11, 2021 9:32 AM

5817-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

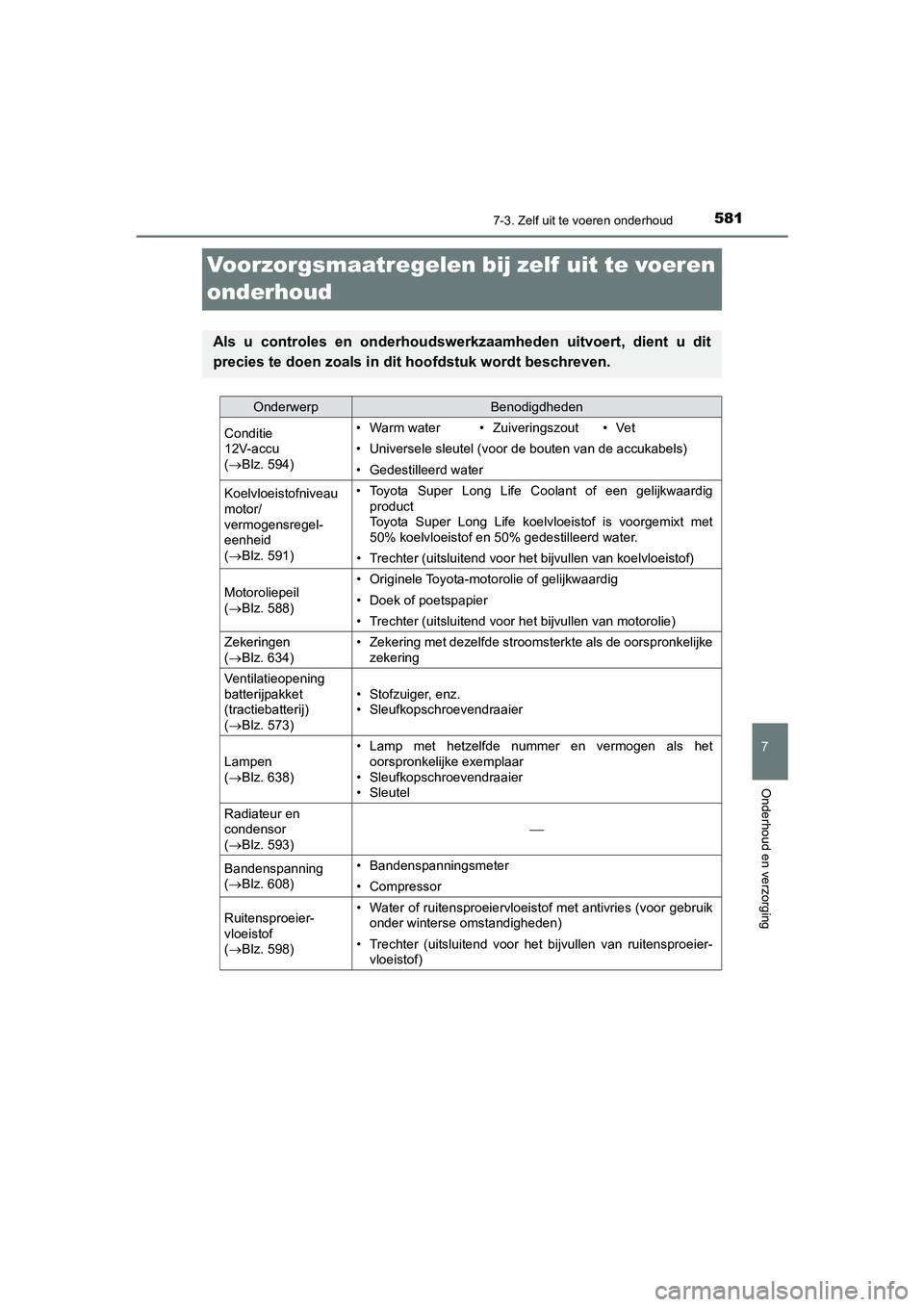

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u dit
precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
(Blz. 594) • Warm water • Zuiveringszout • Vet
• Universele sleutel (voor de bouten van de accukabels)
• Gedestilleerd water
Koelvloeistofniveau
motor/
vermogensregel-
eenheid
(
Blz. 591) • Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life koelvloeistof is voorgemixt met
50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloeistof)
Motoroliepeil
( Blz. 588)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(Blz. 634)• Zekering met dezelfde stroomsterkte als de oorspronkelijke
zekering
Ventilatieopening
batterijpakket
(tractiebatterij)
( Blz. 573)
• Stofzuiger, enz.
• Sleufkopschroevendraaier
Lampen
(Blz. 638)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Sleufkopschroevendraaier
•Sleutel
Radiateur en
condensor
( Blz. 593)

Bandenspanning
(Blz. 608)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(Blz. 598)• Water of ruitensproeiervloeistof met antivries (voor gebruik
onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruitensproeier-vloeistof)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 581 Tuesday, May 11, 2021 9:32 AM

5827-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

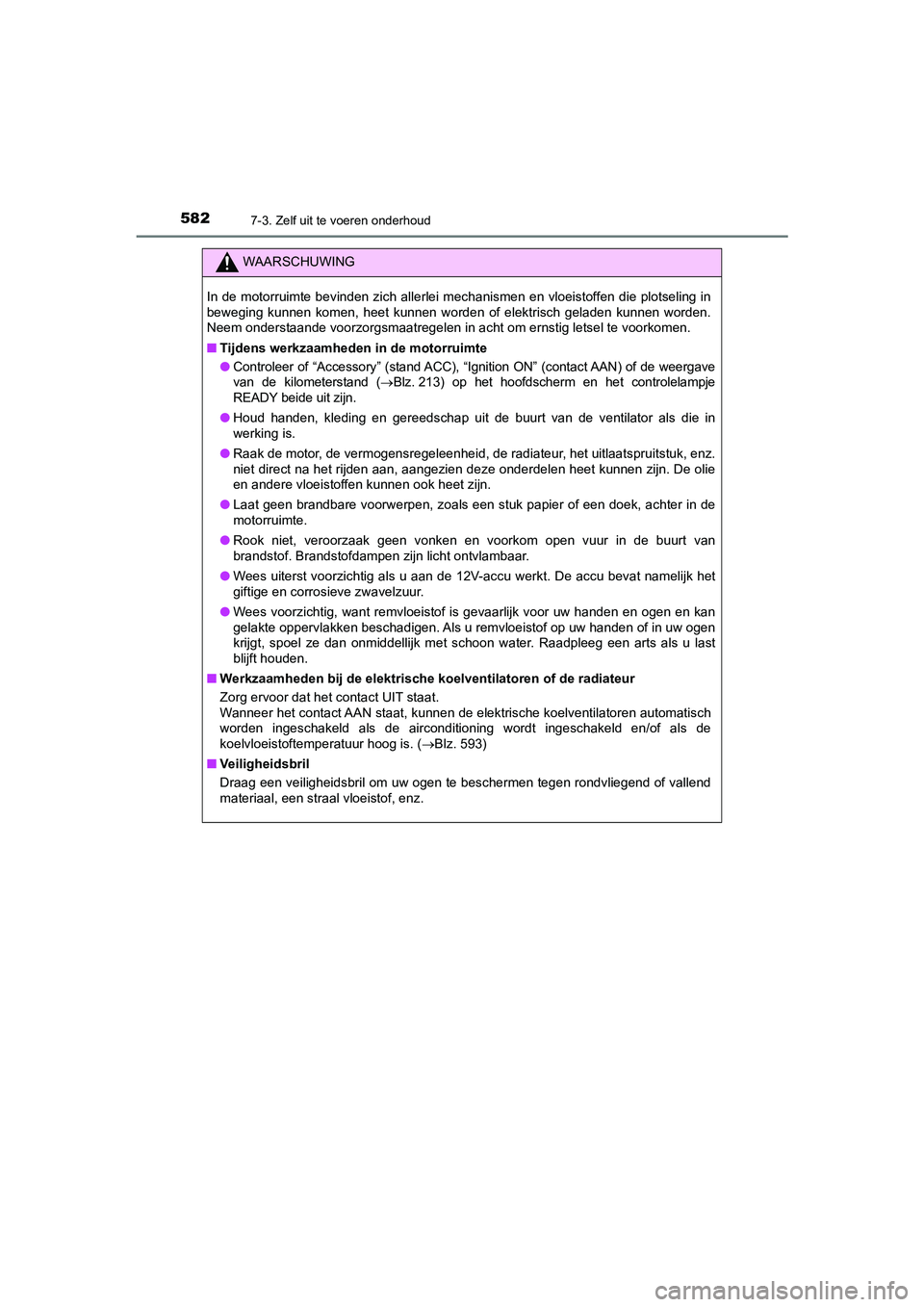

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plotseling in
beweging kunnen komen, heet kunnen worden of elektrisch geladen kunnen worden.
Neem onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden in de motorruimte
● Controleer of “Accessory” (stand ACC), “Ignition ON” (contact AAN) of de weergave
van de kilometerstand ( Blz. 213) op het hoofdscherm en het controlelampje
READY beide uit zijn.
● Houd handen, kleding en gereedschap uit de buurt van de ventilator als die in
werking is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan, aangezien deze onderdelen heet kunnen zijn. De olie
en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, achter in de
motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen en kan
gelakte oppervlakken beschadigen. Als u remvloeistof op uw handen of in uw ogen
krijgt, spoel ze dan onmiddellijk met schoon water. Raadpleeg een arts als u last
blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren automatisch
worden ingeschakeld als de airconditioning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is. ( Blz. 593)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 582 Tuesday, May 11, 2021 9:32 AM

5837-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

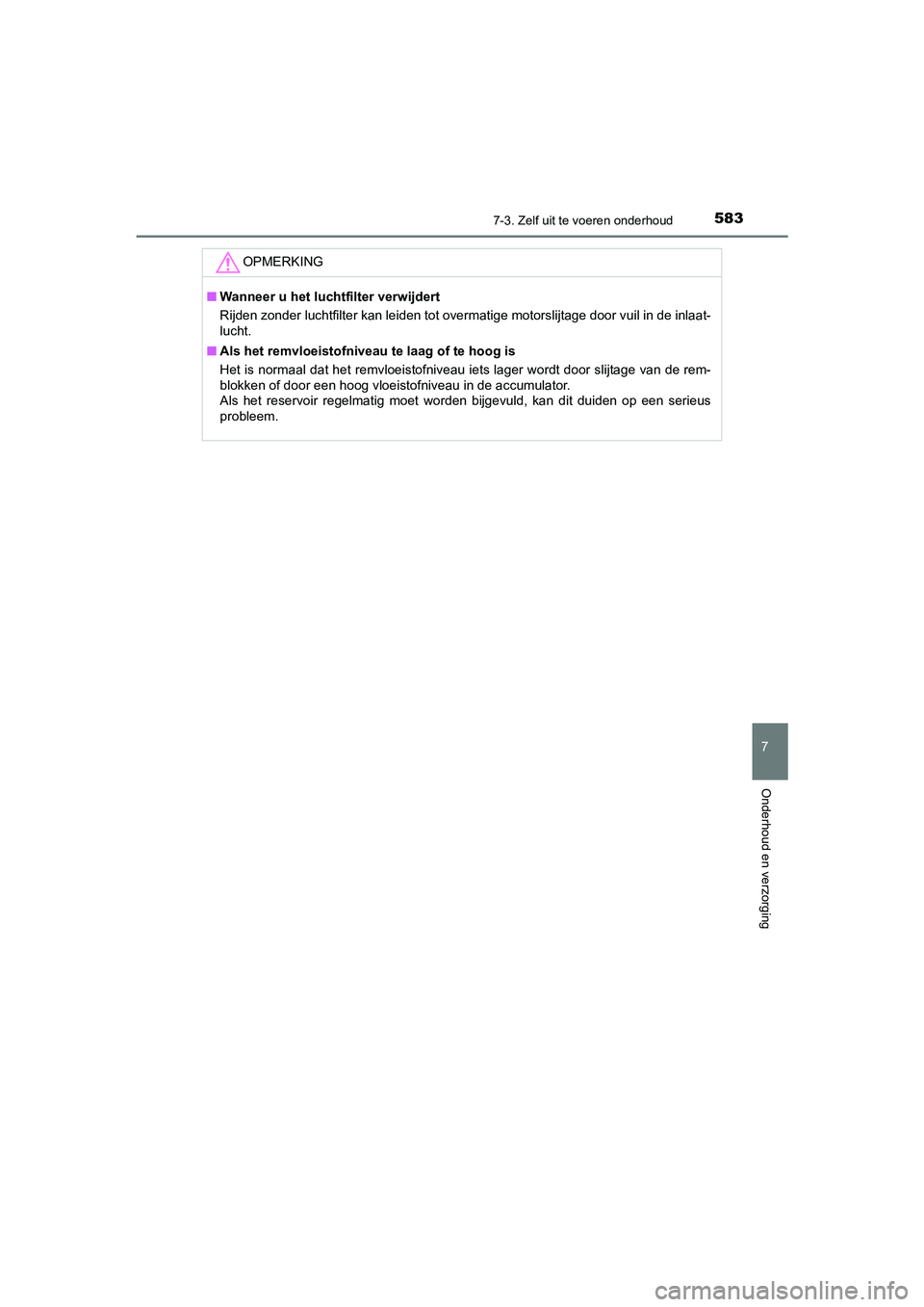

OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in de inlaat-
lucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een serieus
probleem.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 583 Tuesday, May 11, 2021 9:32 AM

5847-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

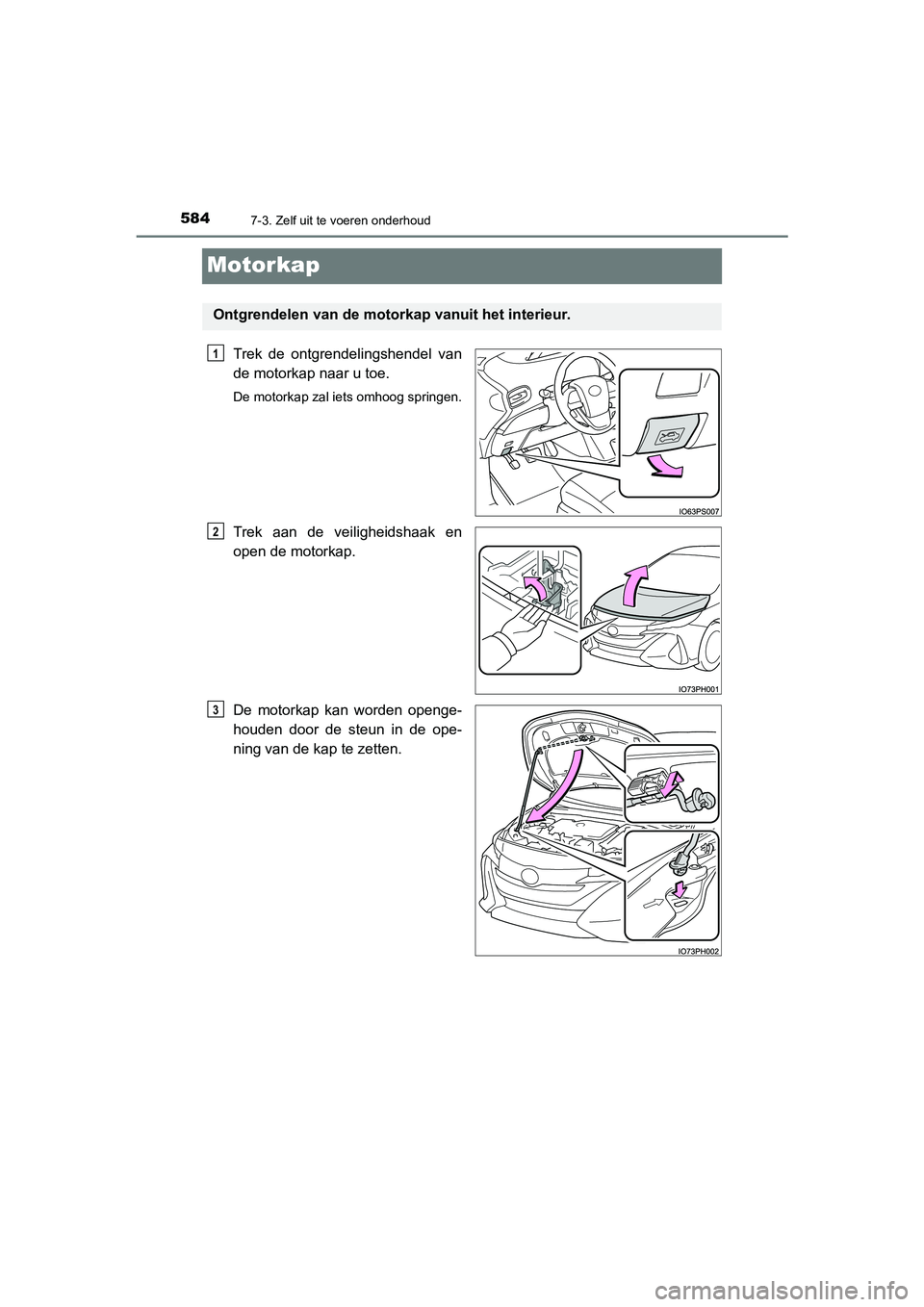

Motorkap
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
Trek aan de veiligheidshaak en
open de motorkap.
De motorkap kan worden openge-
houden door de steun in de ope-
ning van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 584 Tuesday, May 11, 2021 9:32 AM

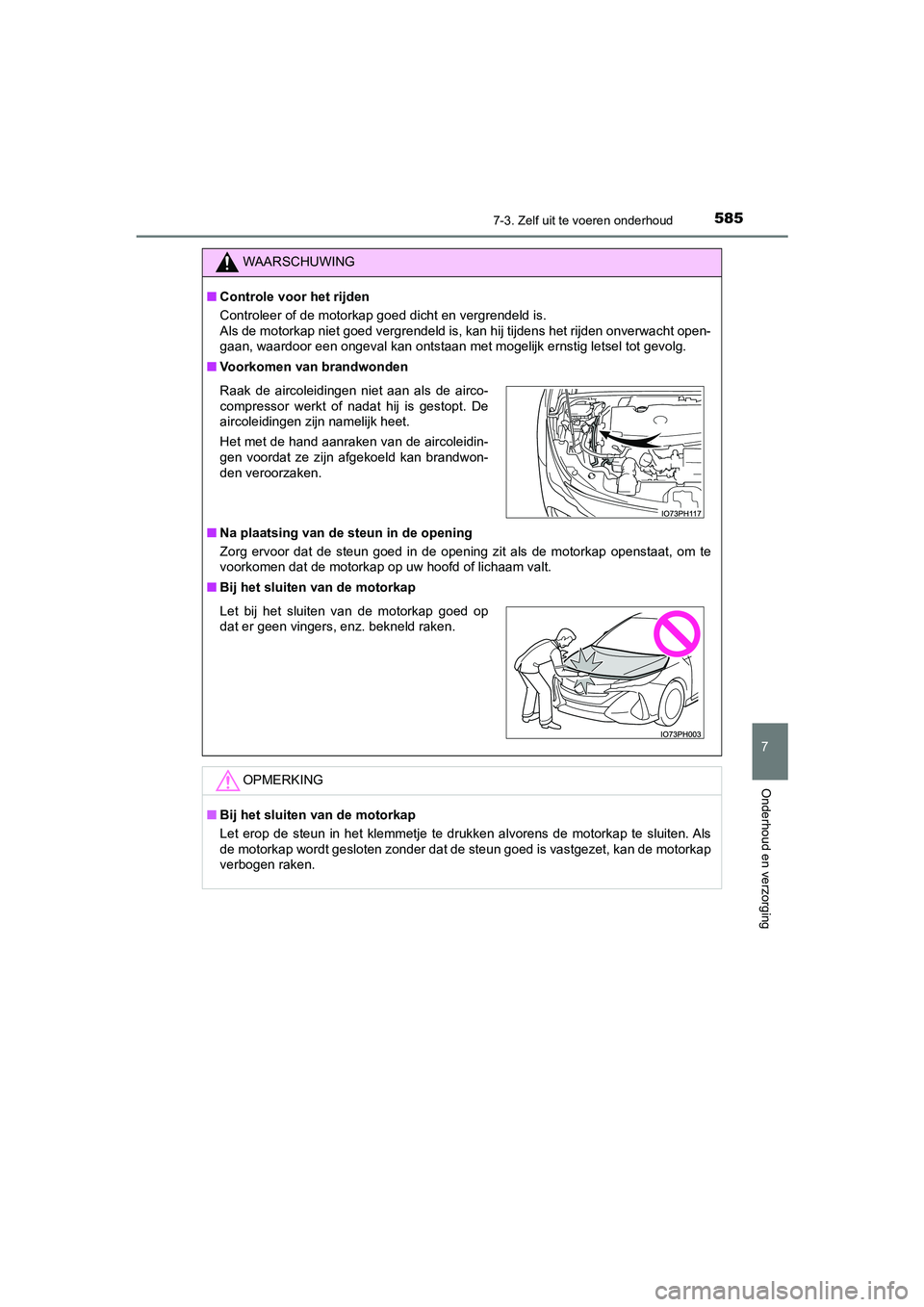

5857-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan met mogelijk ernstig letsel tot gevolg.
■ Voorkomen van brandwonden
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd of lichaam valt.
■ Bij het sluiten van de motorkap
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de steun goed is vastgezet, kan de motorkap
verbogen raken.
Raak de aircoleidingen niet aan als de airco-
compressor werkt of nadat hij is gestopt. De
aircoleidingen zijn namelijk heet.
Het met de hand aanraken van de aircoleidin-
gen voordat ze zijn afgekoeld kan brandwon-
den veroorzaken.
Let bij het sluiten van de motorkap goed op
dat er geen vingers, enz. bekneld raken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 585 Tuesday, May 11, 2021 9:32 AM

5867-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

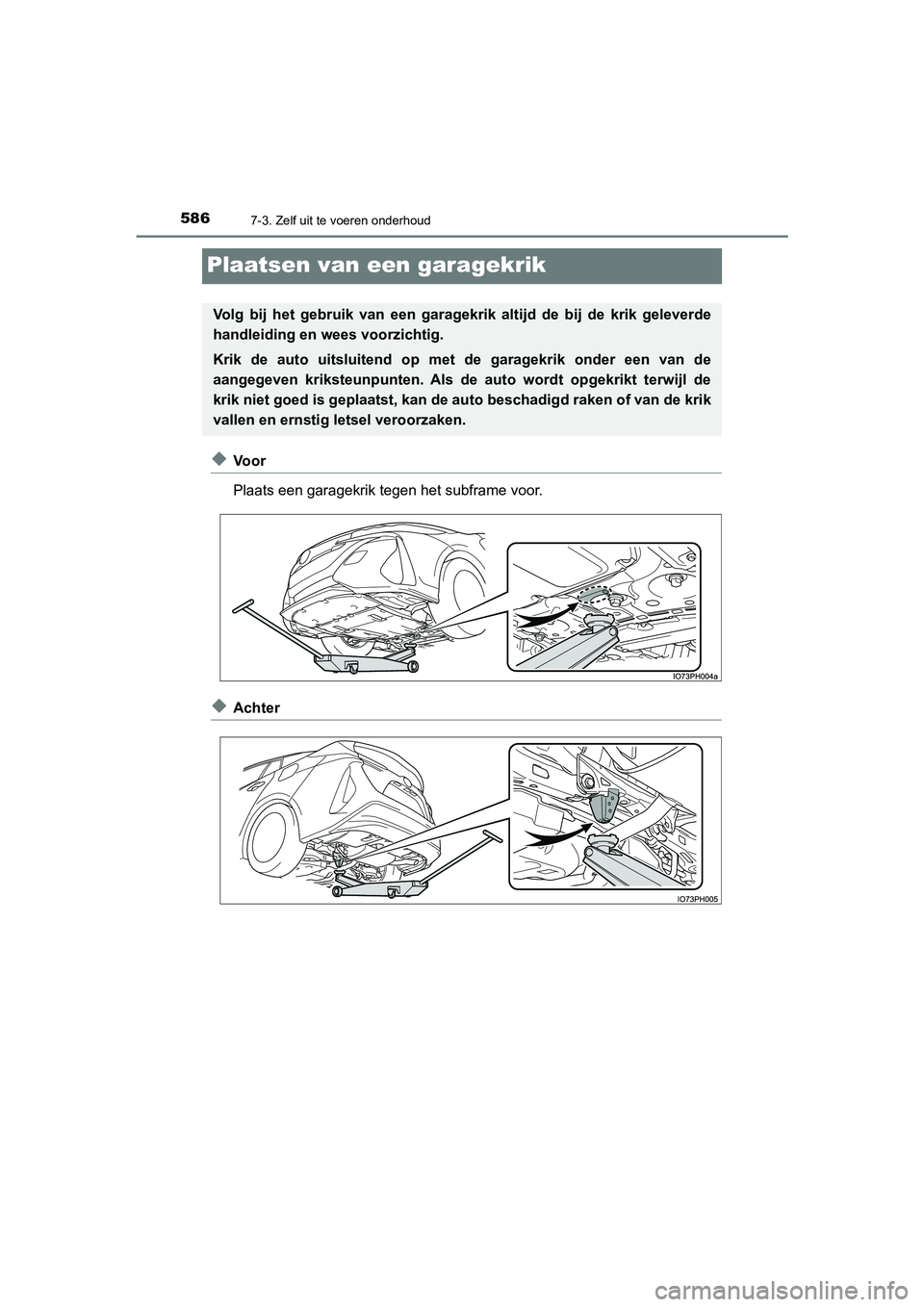

Plaatsen van een garagekrik
◆Vo o r
Plaats een garagekrik tegen het subframe voor.
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de
krik niet goed is geplaatst, kan de auto beschadigd raken of van de krik
vallen en ernstig letsel veroorzaken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 586 Tuesday, May 11, 2021 9:32 AM

5877-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

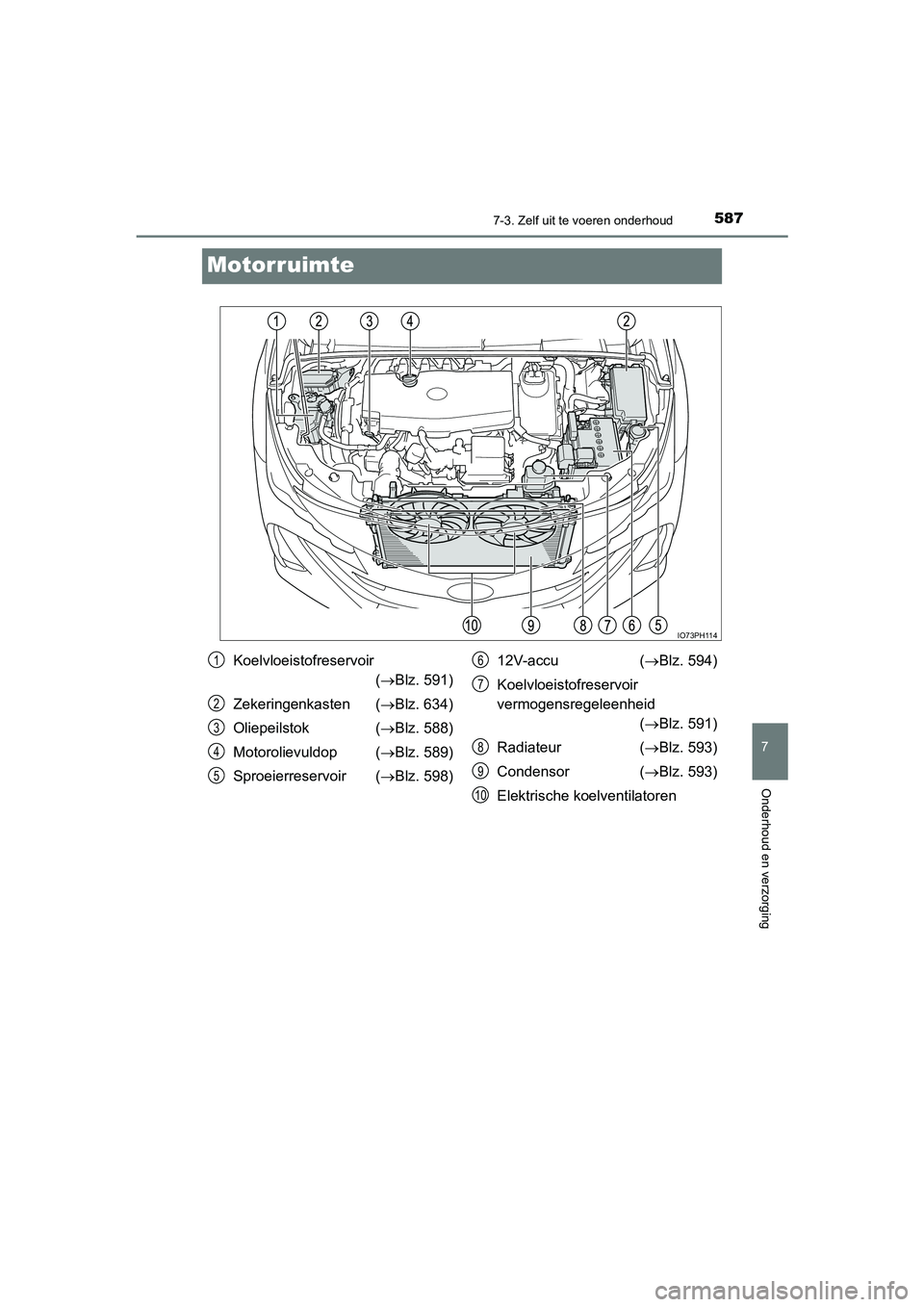

Motorruimte
IO73PH114
Koelvloeistofreservoir(Blz. 591)
Zekeringenkasten ( Blz. 634)
Oliepeilstok ( Blz. 588)
Motorolievuldop ( Blz. 589)
Sproeierreservoir ( Blz. 598)12V-accu (
Blz. 594)
Koelvloeistofreservoir
vermogensregeleenheid (Blz. 591)
Radiateur ( Blz. 593)
Condensor ( Blz. 593)
Elektrische koelventilatoren1
2
3
4
5
6
7
8
9
10
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 587 Tuesday, May 11, 2021 9:32 AM

5887-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

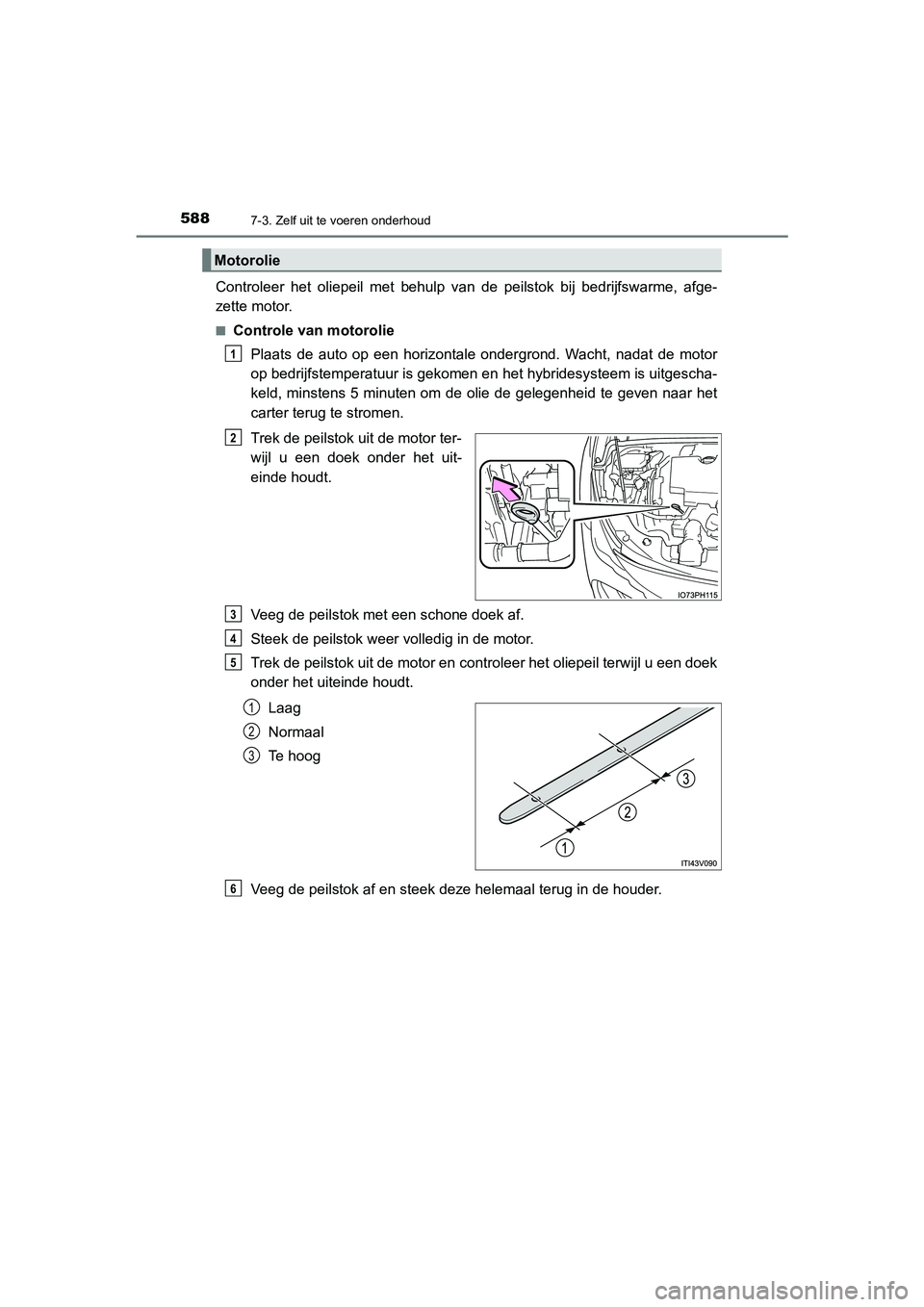

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afge-
zette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie de gelegenheid te geven naar het
carter terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u een doek
onder het uiteinde houdt.
Laag
Normaal
Te hoog
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 588 Tuesday, May 11, 2021 9:32 AM

5897-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

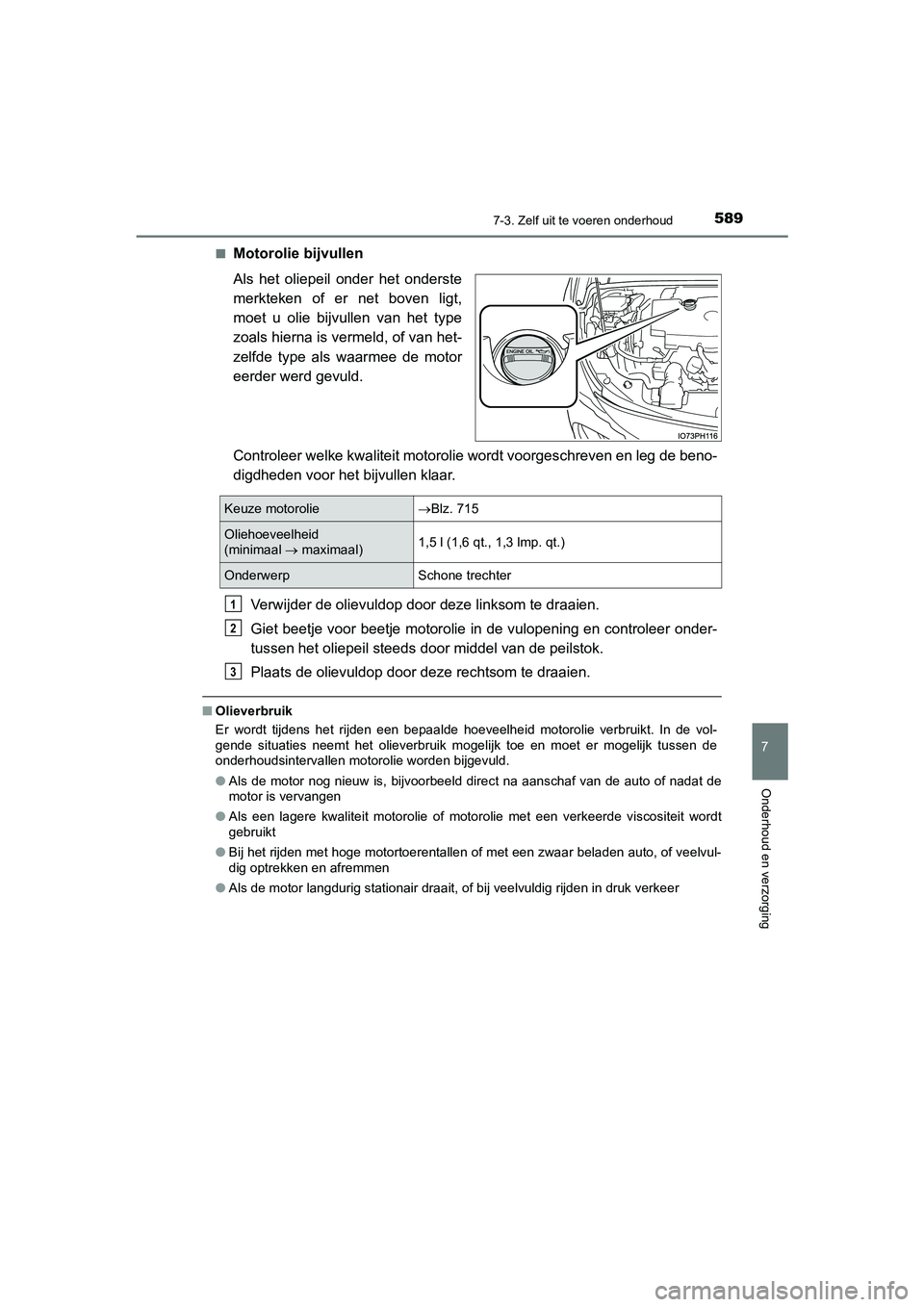

■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van het-
zelfde type als waarmee de motor
eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of veelvul-
dig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolieBlz. 715
Oliehoeveelheid
(minimaal  maximaal)1,5 l (1,6 qt., 1,3 lmp. qt.)
OnderwerpSchone trechter
1
2
3
