6107-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoersleutel bij
uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u sneeuwkettin-
gen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die geplaatst dienen te worden met een
kunststof of rubber hamer.
Als een velg verbuigingen of scheure n vertoont of erg gecorrodeerd is,
moet deze vervangen worden. Anders kan de band van de velg raken of
kan de auto moeilijk beheersbaar worden.
Keuze van velg
Belangrijke aanwijzingen vo or lichtmetalen velgen
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 610 Tuesday, May 11, 2021 9:32 AM

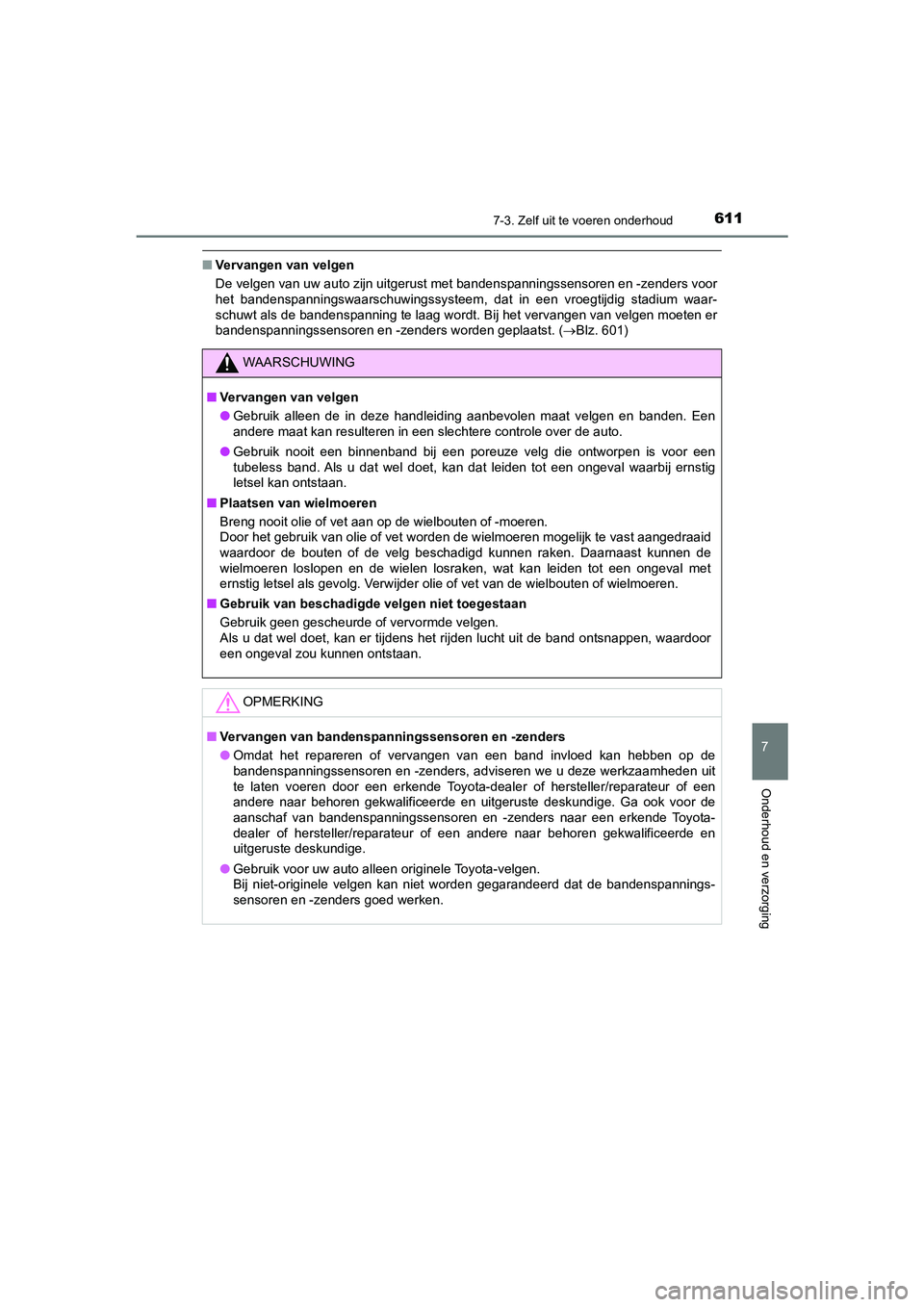

6117-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssysteem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt. Bij het vervangen van velgen moeten er
bandenspanningssensoren en -zenders worden geplaatst. ( Blz. 601)
WAARSCHUWING
■ Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en banden. Een
andere maat kan resulteren in een slechtere controle over de auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor een
tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
■ Plaatsen van wielmoeren
Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast aangedraaid
waardoor de bouten of de velg beschadigd kunnen raken. Daarnaast kunnen de
wielmoeren loslopen en de wielen losraken, wat kan leiden tot een ongeval met
ernstig letsel als gevolg. Verwijder olie of vet van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen, waardoor
een ongeval zou kunnen ontstaan.
OPMERKING
■ Vervangen van band enspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebben op de
bandenspanningssensoren en -zenders, adviseren we u deze werkzaamheden uit
te laten voeren door een erkende Toyota-d ealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. Ga ook voor de
aanschaf van bandenspanningssensoren en -zenders naar een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 611 Tuesday, May 11, 2021 9:32 AM

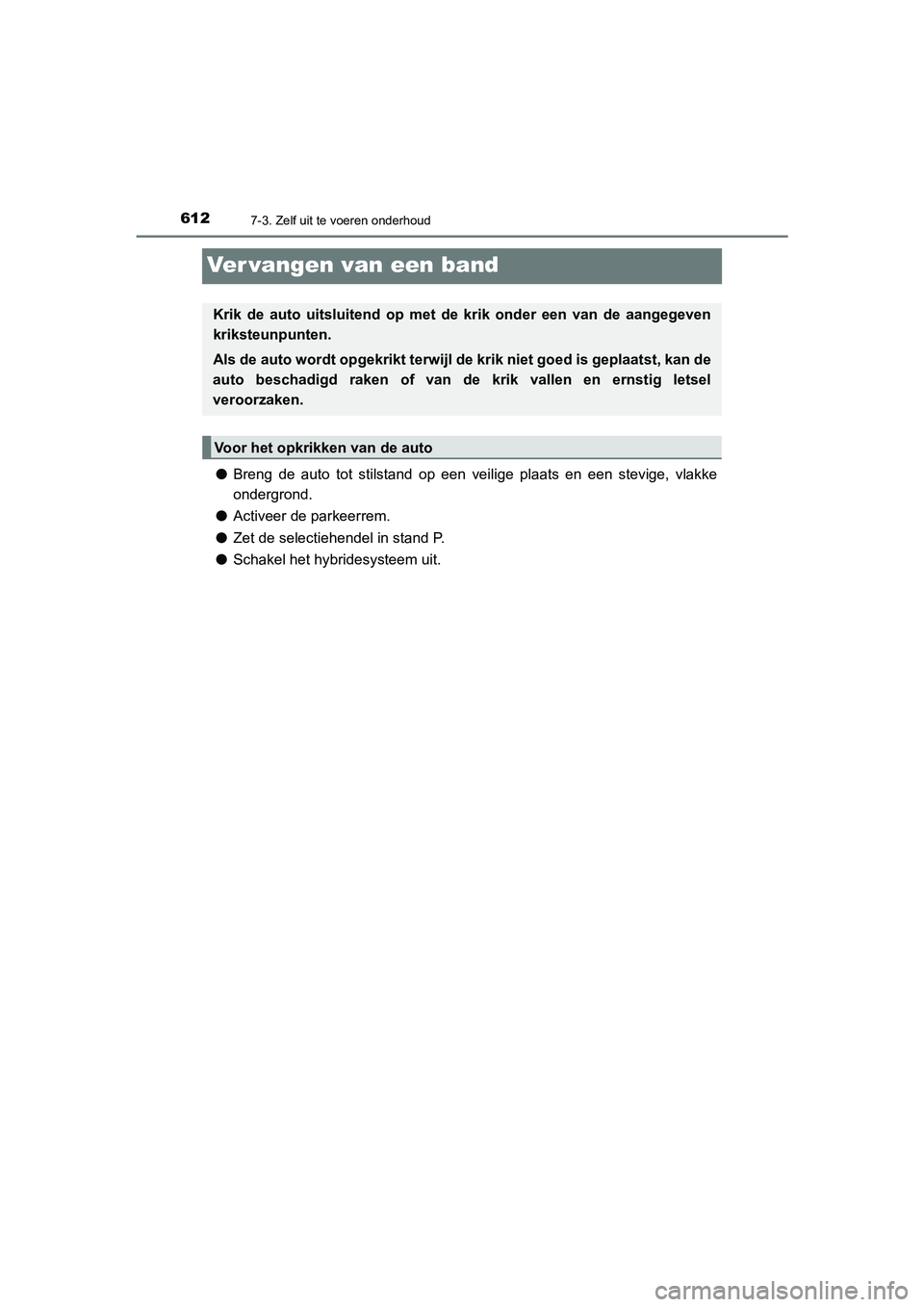

6127-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Ver vangen van een band
●Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke\
ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
Krik de auto uitsluitend op met de krik onder een van de aangegeven
kriksteunpunten.
Als de auto wordt opgekrikt terwijl de krik niet goed is geplaatst, kan de
auto beschadigd raken of van de krik vallen en ernstig letsel
veroorzaken.
Voor het opkrikken van de auto
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 612 Tuesday, May 11, 2021 9:32 AM

6137-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

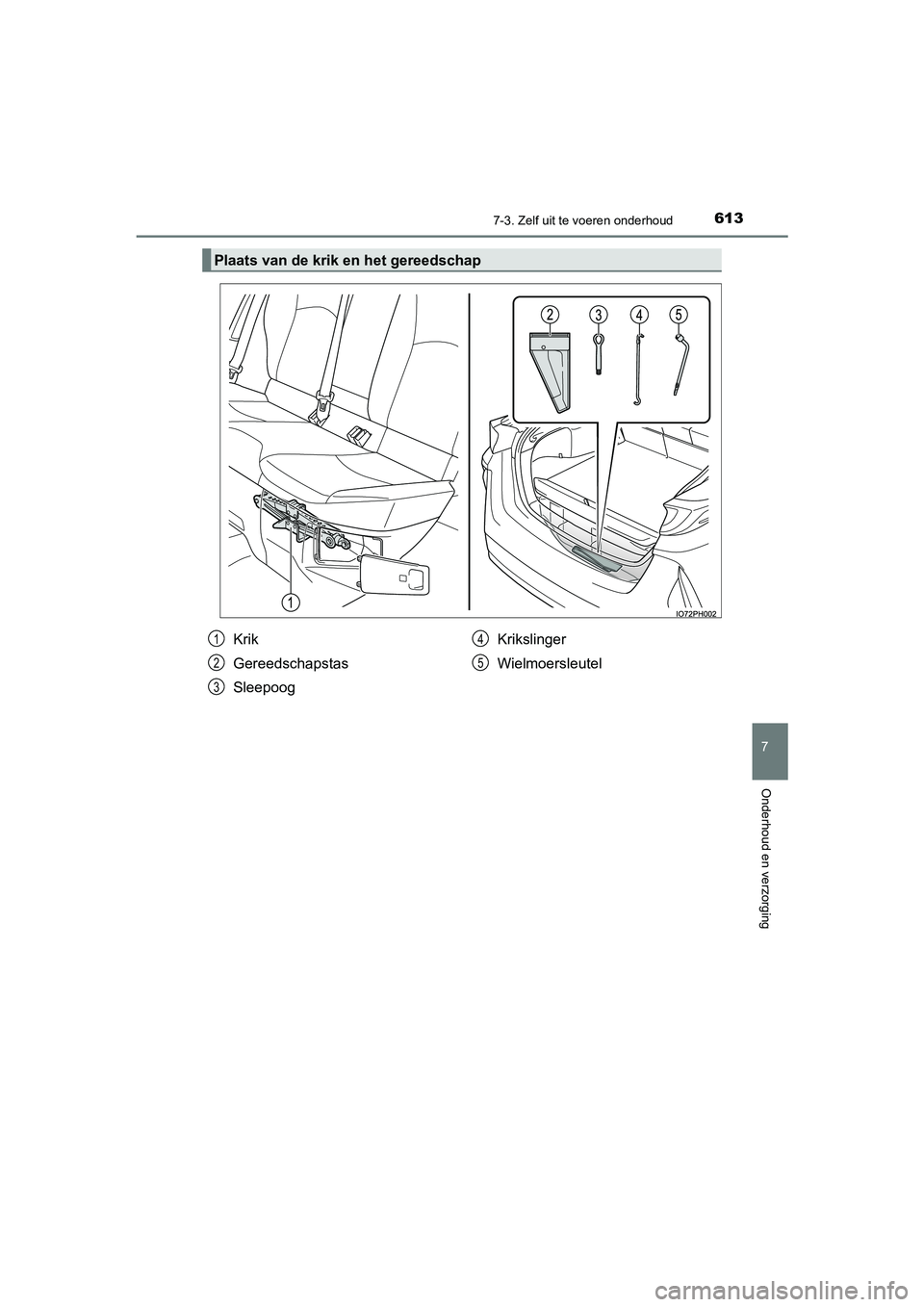

Plaats van de krik en het gereedschap
Krik
Gereedschapstas
SleepoogKrikslinger
Wielmoersleutel1
2
3
4
5
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 613 Tuesday, May 11, 2021 9:32 AM

6147-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

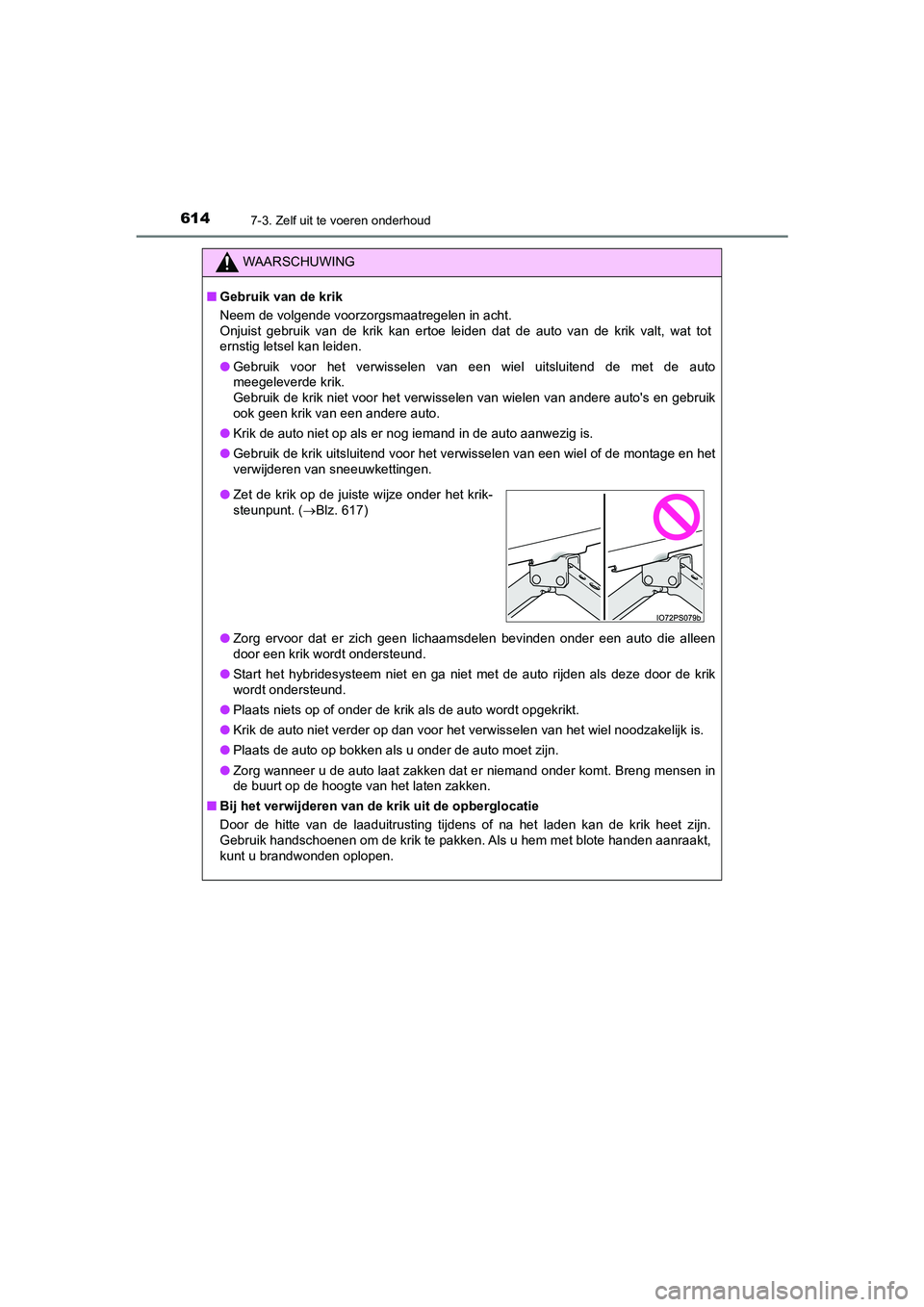

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat tot
ernstig letsel kan leiden.
● Gebruik voor het verwisselen van een wiel uitsluitend de met de auto
meegeleverde krik.
Gebruik de krik niet voor het verwisse len van wielen van andere auto's en gebruik
ook geen krik van een andere auto.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de montage en het
verwijderen van sneeuwkettingen.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die alleen
door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodzakelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng mensen in
de buurt op de hoogte van het laten zakken.
■ Bij het verwijderen van de krik uit de opberglocatie
Door de hitte van de laaduitrusting tijdens of na het laden kan de krik heet zijn.
Gebruik handschoenen om de krik te pakken. Als u hem met blote handen aanraakt,
kunt u brandwonden oplopen.
● Zet de krik op de juiste wijze onder het krik-
steunpunt. ( Blz. 617)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 614 Tuesday, May 11, 2021 9:32 AM

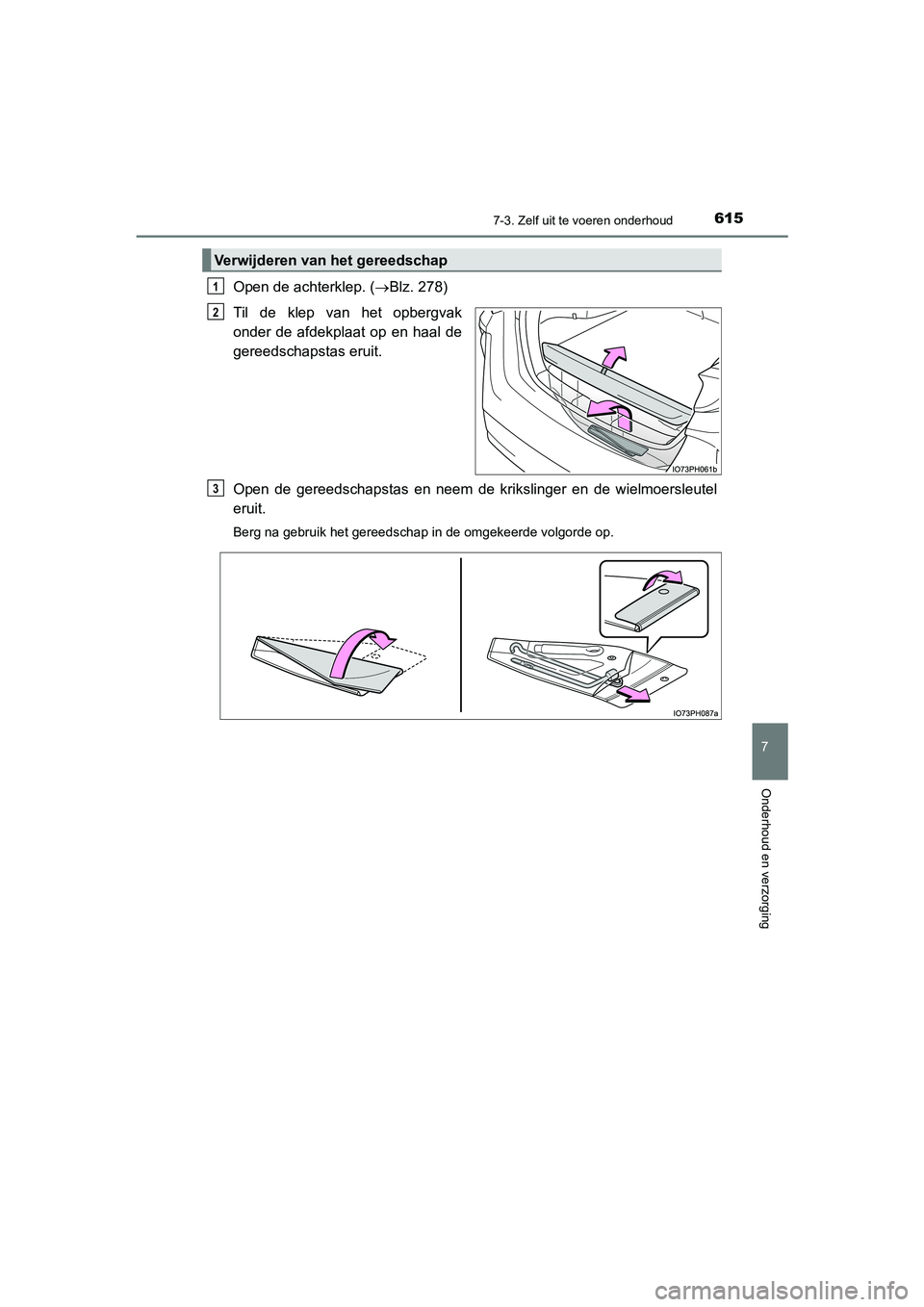

6157-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
Open de achterklep. (Blz. 278)
Til de klep van het opbergvak
onder de afdekplaat op en haal de
gereedschapstas eruit.
Open de gereedschapstas en neem de krikslinger en de wielmoersleutel
eruit.
Berg na gebruik het gereedschap in de omgekeerde volgorde op.
Verwijderen van het gereedschap
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 615 Tuesday, May 11, 2021 9:32 AM

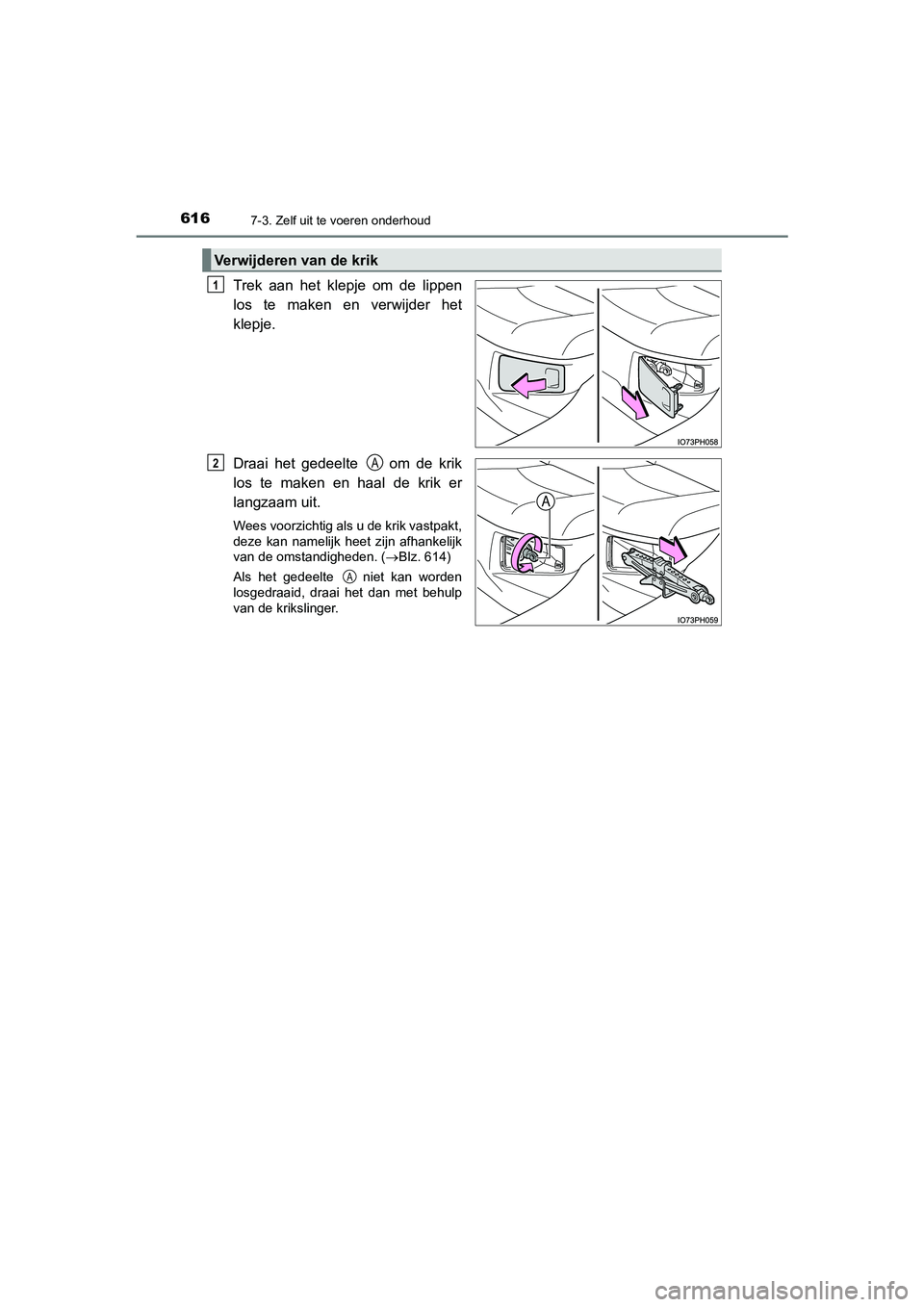

6167-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Trek aan het klepje om de lippen
los te maken en verwijder het
klepje.
Draai het gedeelte om de krik
los te maken en haal de krik er
langzaam uit.
Wees voorzichtig als u de krik vastpakt,
deze kan namelijk heet zijn afhankelijk
van de omstandigheden. (Blz. 614)
Als het gedeelte niet kan worden
losgedraaid, draai het dan met behulp
van de krikslinger.
Verwijderen van de krik
1
2A
A
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 616 Tuesday, May 11, 2021 9:32 AM

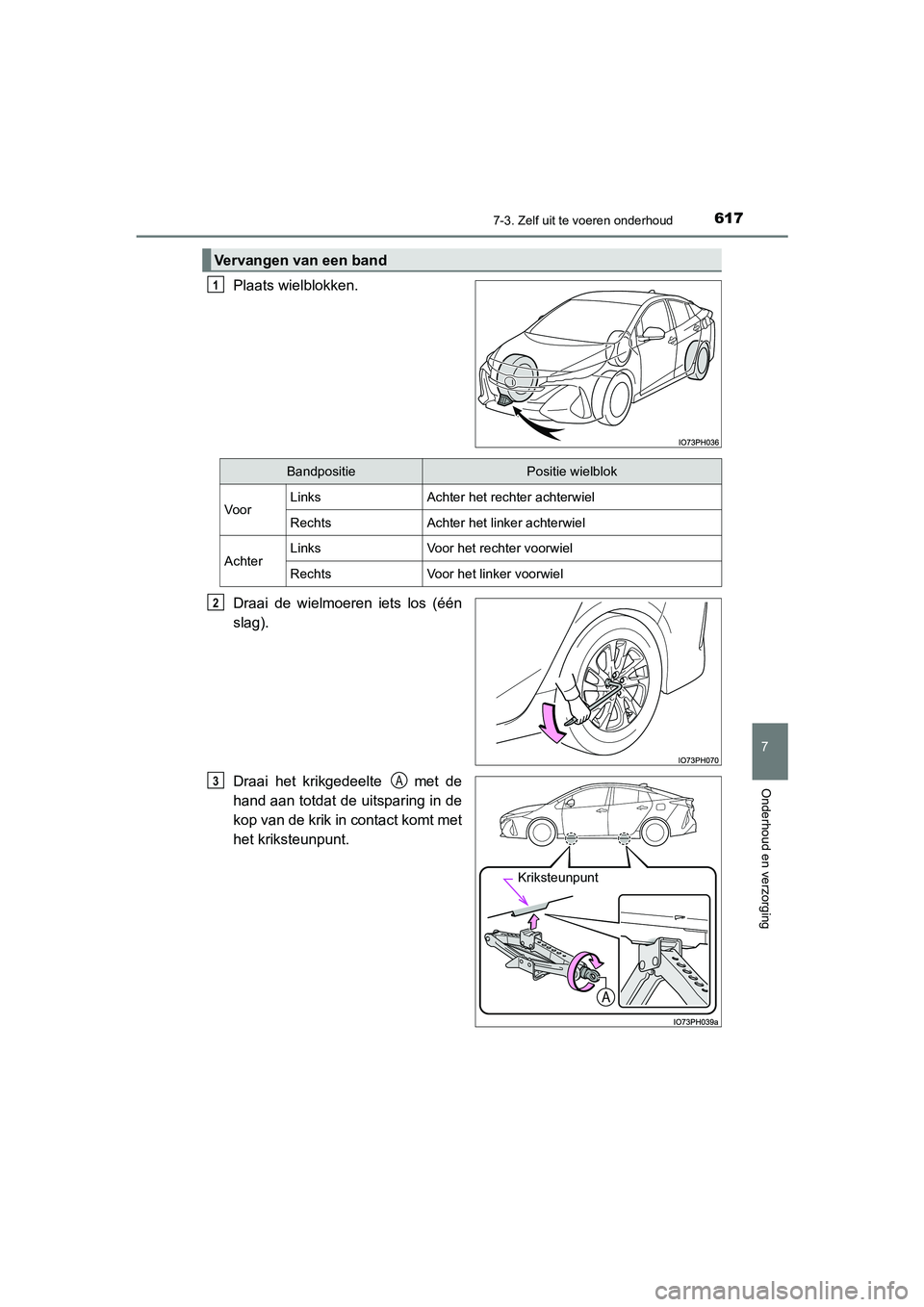

6177-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
Plaats wielblokken.
Draai de wielmoeren iets los (één
slag).
Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Vervangen van een band
1
BandpositiePositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
Kriksteunpunt
3A
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 617 Tuesday, May 11, 2021 9:32 AM

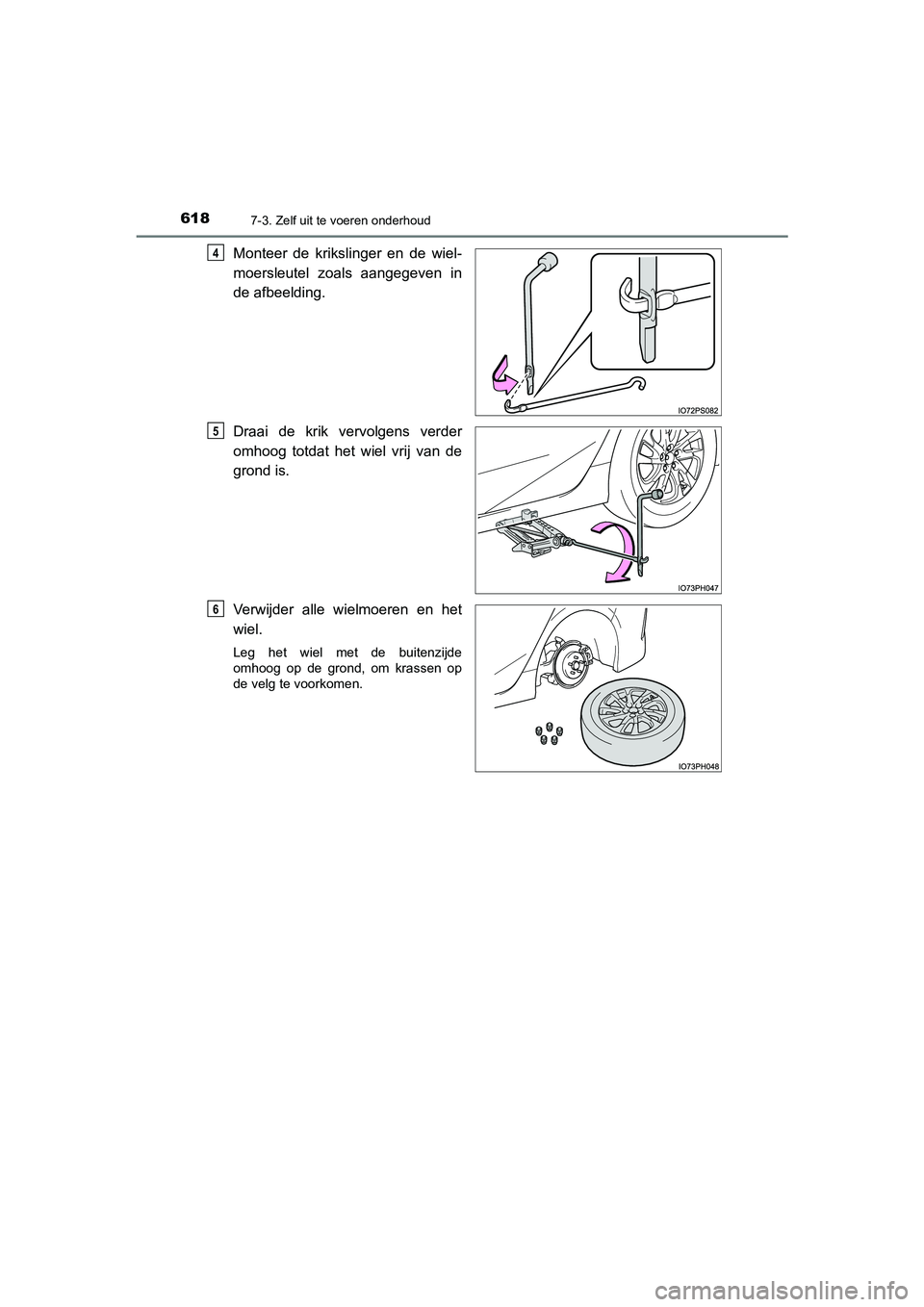

6187-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in
de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
4
5
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 618 Tuesday, May 11, 2021 9:32 AM

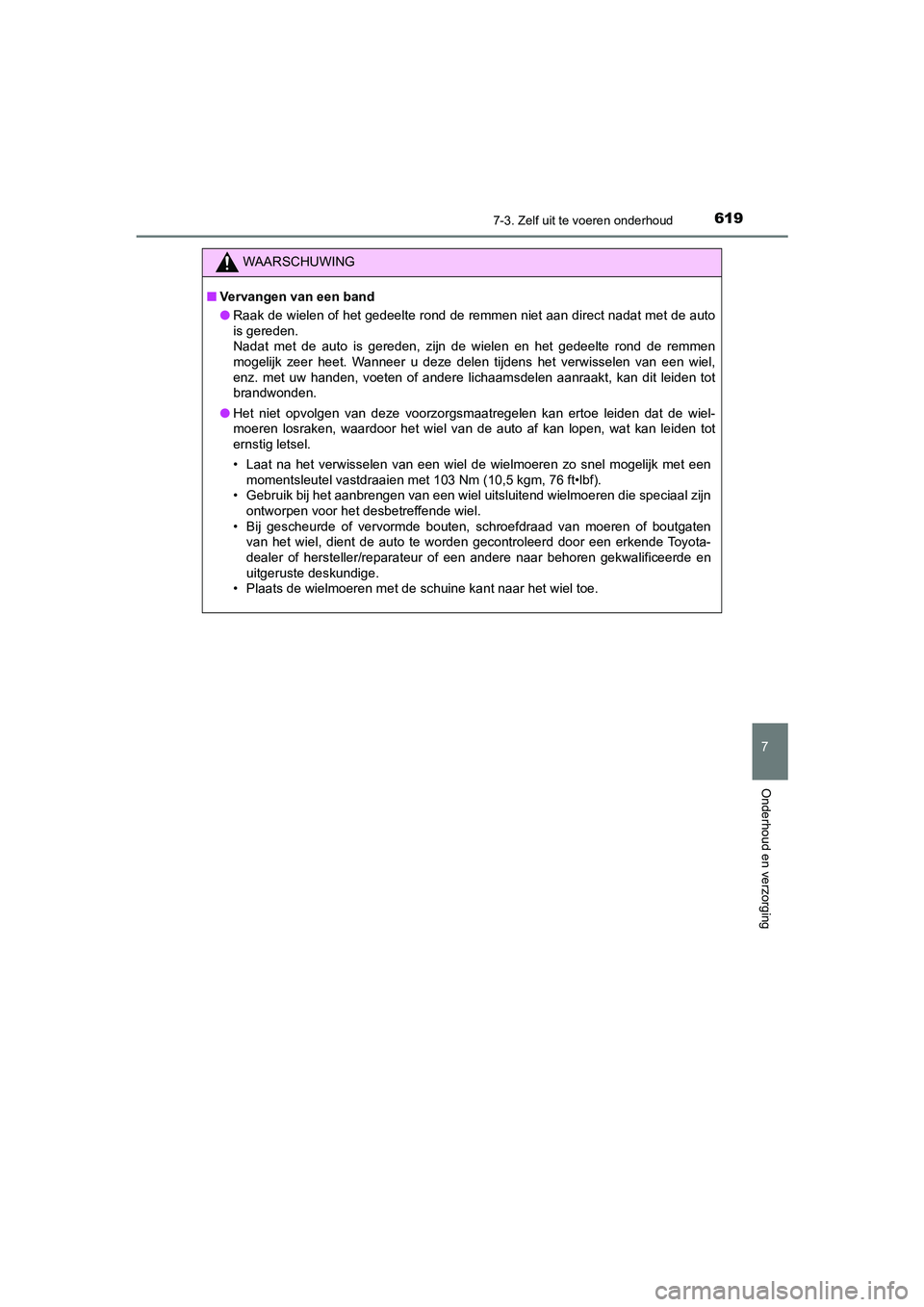

6197-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Vervangen van een band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto
is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel,
enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden tot
brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wiel-
moeren losraken, waardoor het wiel van de auto af kan lopen, wat kan leiden tot
ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een
momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten van het wiel, dient de auto te worden gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
