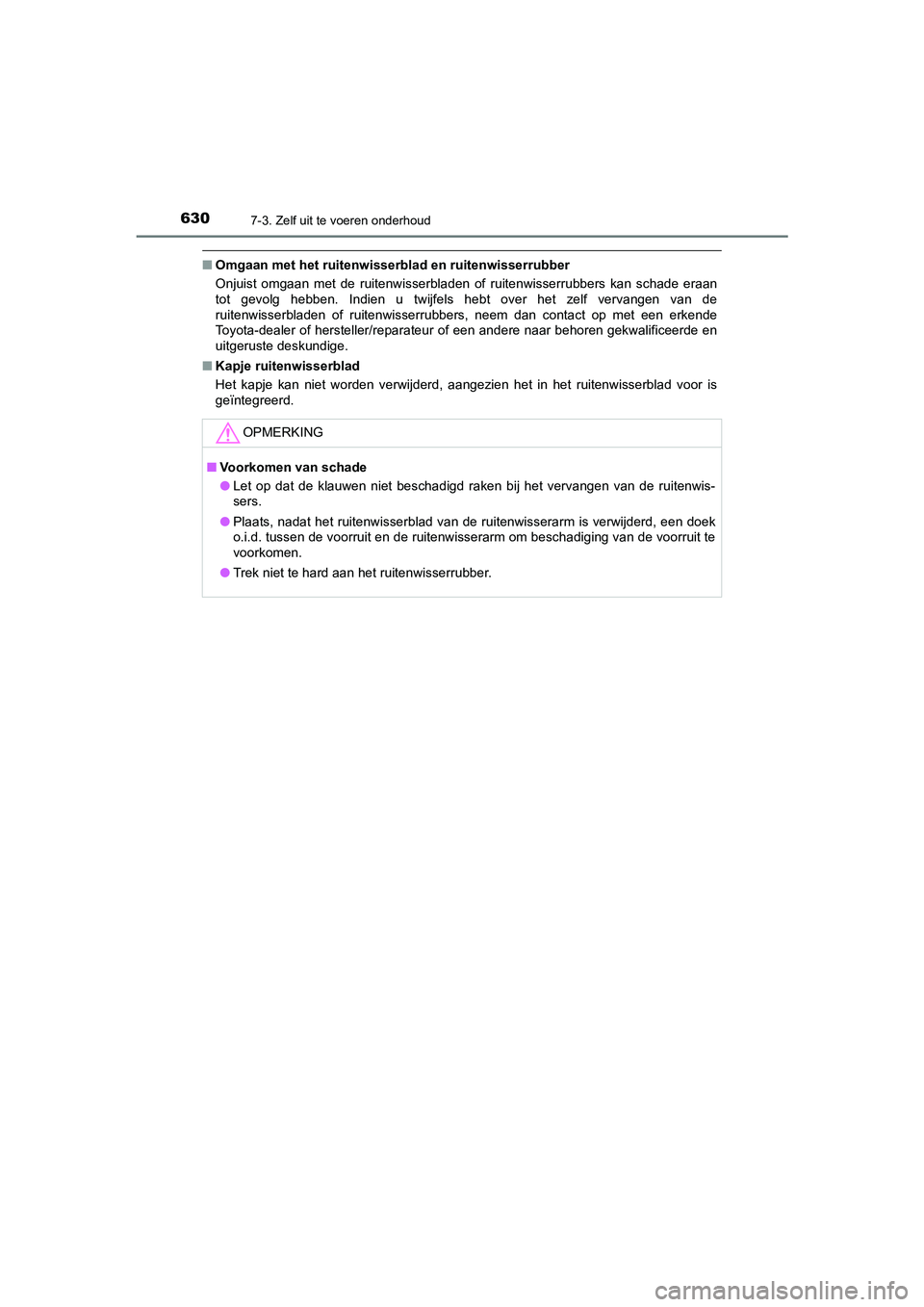

6307-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Omgaan met het ruitenwisserblad en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of ruitenwisserrubbers kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het zelf vervangen van de
ruitenwisserbladen of ruitenwisserrubbers, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■ Kapje ruitenwisserblad
Het kapje kan niet worden verwijderd, aangezien het in het ruitenwisserblad voor is
geïntegreerd.
OPMERKING
■Voorkomen van schade
● Let op dat de klauwen niet beschadigd raken bij het vervangen van de ruitenwis-
sers.
● Plaats, nadat het ruitenwisserblad van de ruitenwisserarm is verwijderd, een doek
o.i.d. tussen de voorruit en de ruitenwisserarm om beschadiging van de voorruit te
voorkomen.
● Trek niet te hard aan het ruitenwisserrubber.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 630 Tuesday, May 11, 2021 9:32 AM

6317-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

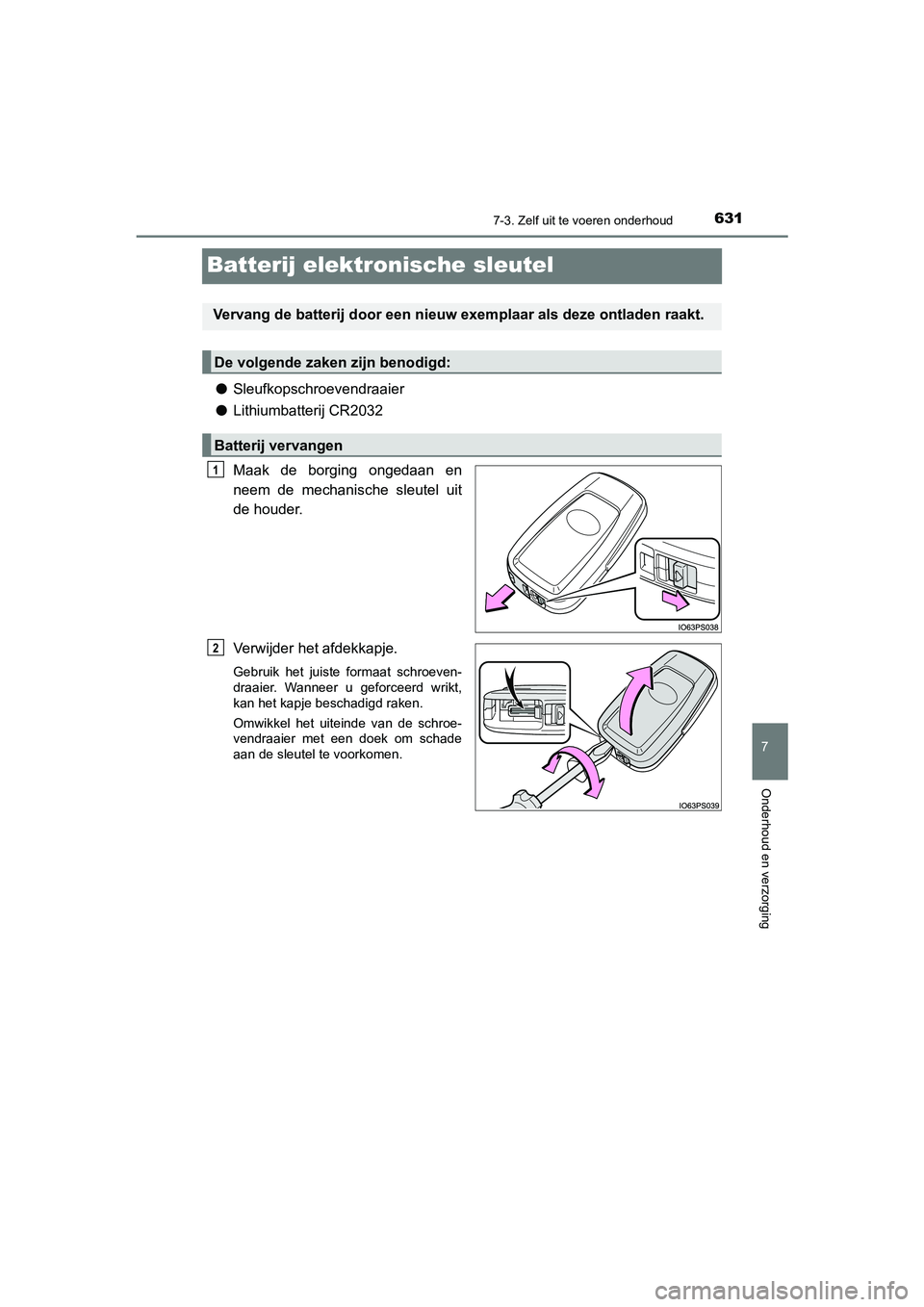

Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel uit
de houder.
Verwijder het afdekkapje.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt,
kan het kapje beschadigd raken.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 631 Tuesday, May 11, 2021 9:32 AM

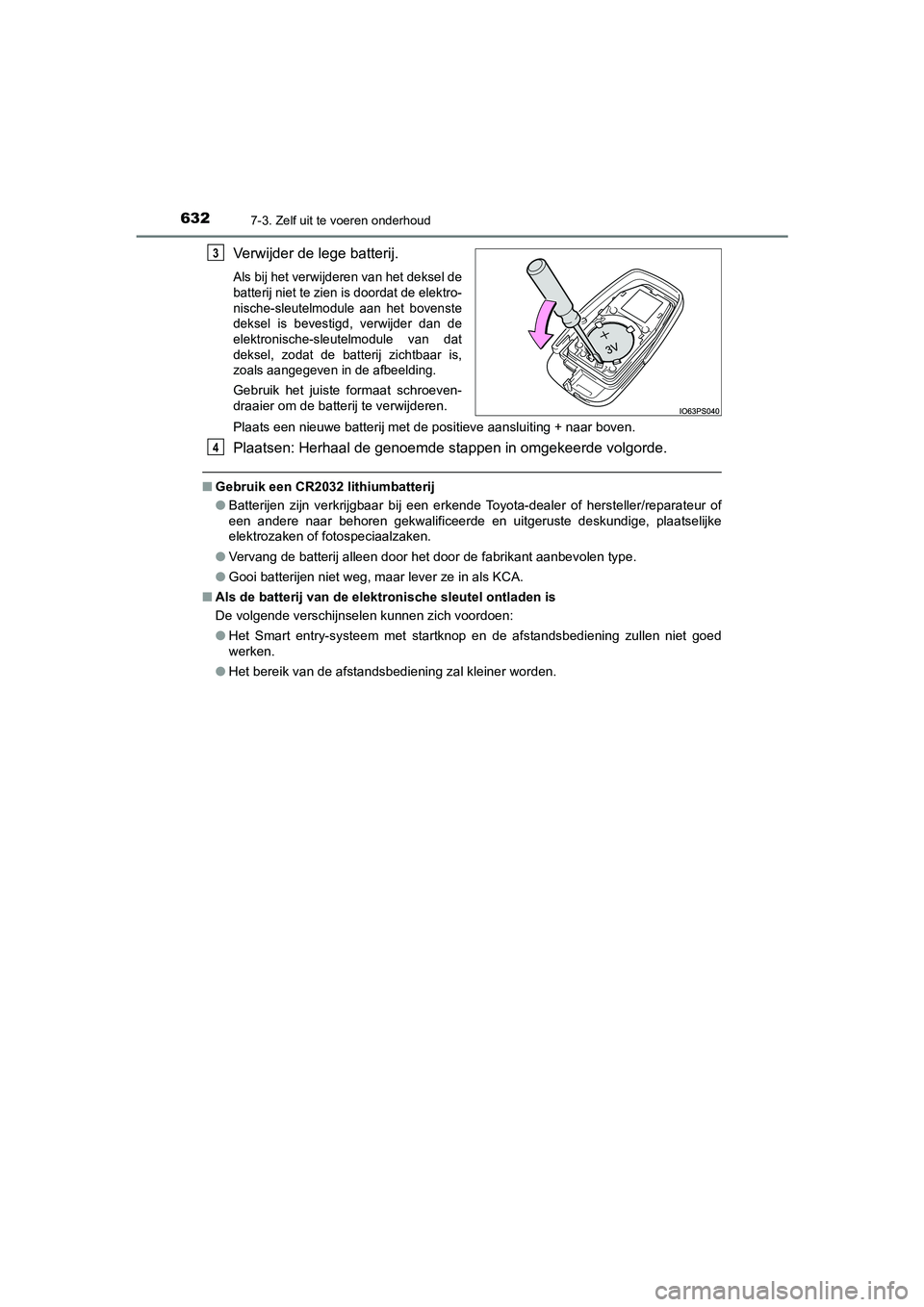

6327-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Verwijder de lege batterij.
Als bij het verwijderen van het deksel de
batterij niet te zien is doordat de elektro-
nische-sleutelmodule aan het bovenste
deksel is bevestigd, verwijder dan de
elektronische-sleutelmodule van dat
deksel, zodat de batterij zichtbaar is,
zoals aangegeven in de afbeelding.
Gebruik het juiste formaat schroeven-
draaier om de batterij te verwijderen.
Plaats een nieuwe batterij met de positieve aansluiting + naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erke nde Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet goed
werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 632 Tuesday, May 11, 2021 9:32 AM

6337-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

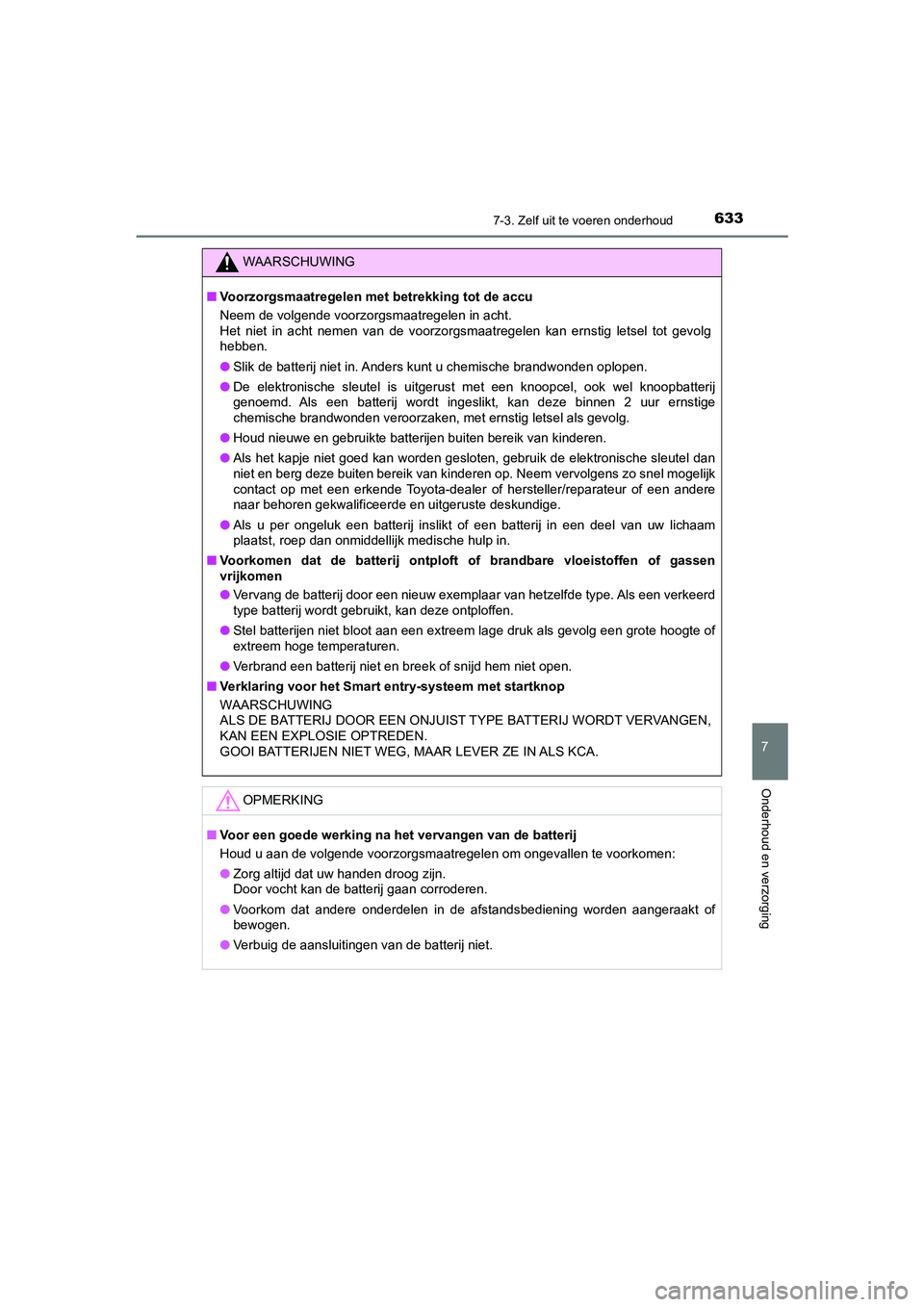

WAARSCHUWING
■Voorzorgsmaatregelen met betrekking tot de accu
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot gevolg
hebben.
● Slik de batterij niet in. Anders kunt u chemische brandwonden oplopen.
● De elektronische sleutel is uitgerust met een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt ingeslikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken, met ernstig letsel als gevolg.
● Houd nieuwe en gebruikte batterijen buiten bereik van kinderen.
● Als het kapje niet goed kan worden gesloten, gebruik de elektronische sleutel dan
niet en berg deze buiten bereik van kinderen op. Neem vervolgens zo snel mogelijk
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Als u per ongeluk een batterij inslikt of een batterij in een deel van uw lichaam
plaatst, roep dan onmiddellijk medische hulp in.
■ Voorkomen dat de batterij ontploft of brandbare vloeistoffen of gassen
vrijkomen
● Vervang de batterij door een nieuw exemplaar van hetzelfde type. Als een verkeerd
type batterij wordt gebruikt, kan deze ontploffen.
● Stel batterijen niet bloot aan een extreem lage druk als gevolg een grote hoogte of
extreem hoge temperaturen.
● Verbrand een batterij niet en breek of snijd hem niet open.
■ Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
● Verbuig de aansluitingen van de batterij niet.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 633 Tuesday, May 11, 2021 9:32 AM

6347-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

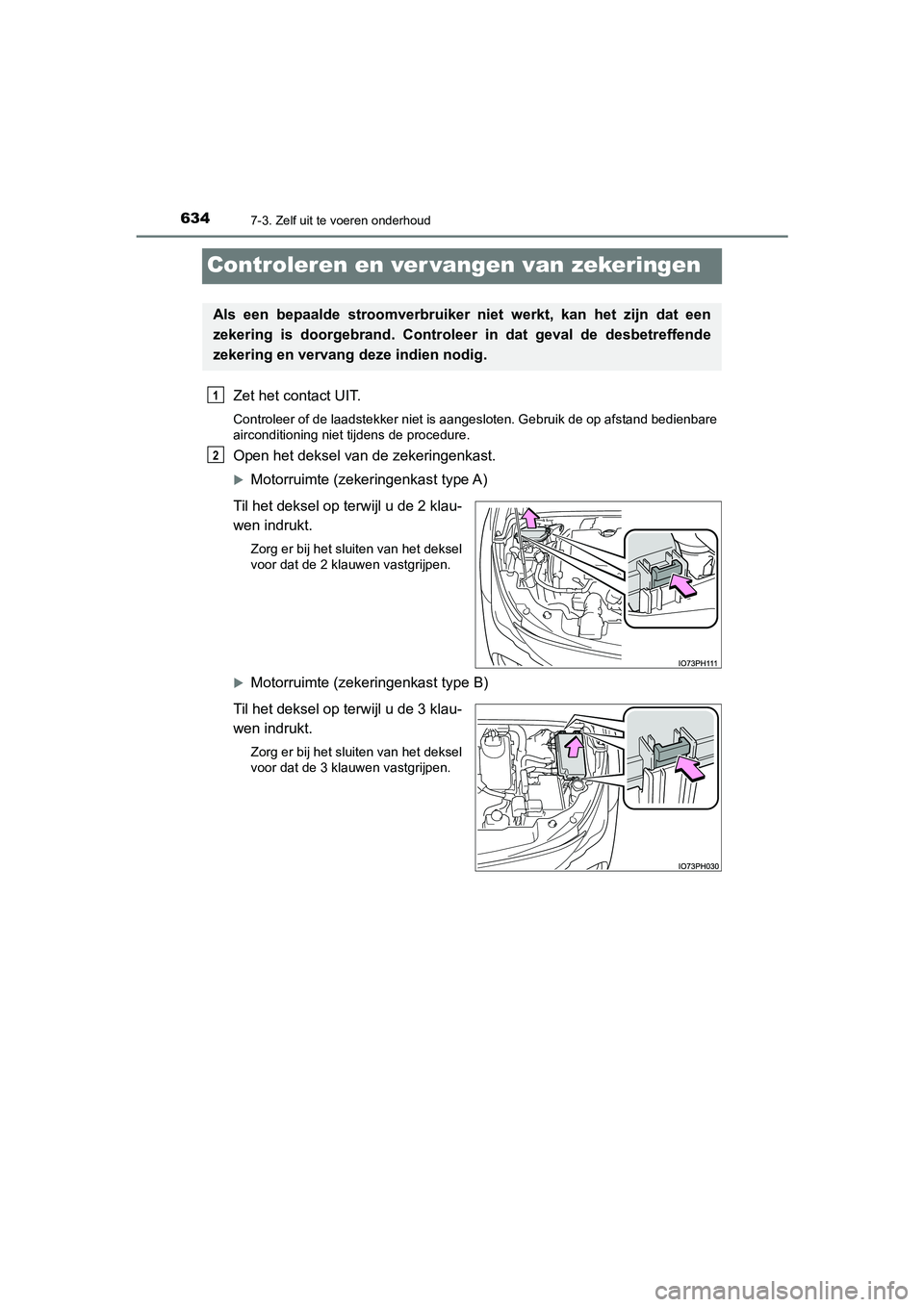

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2 klau-
wen indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 2 klauwen vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3 klau-
wen indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 634 Tuesday, May 11, 2021 9:32 AM

6357-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

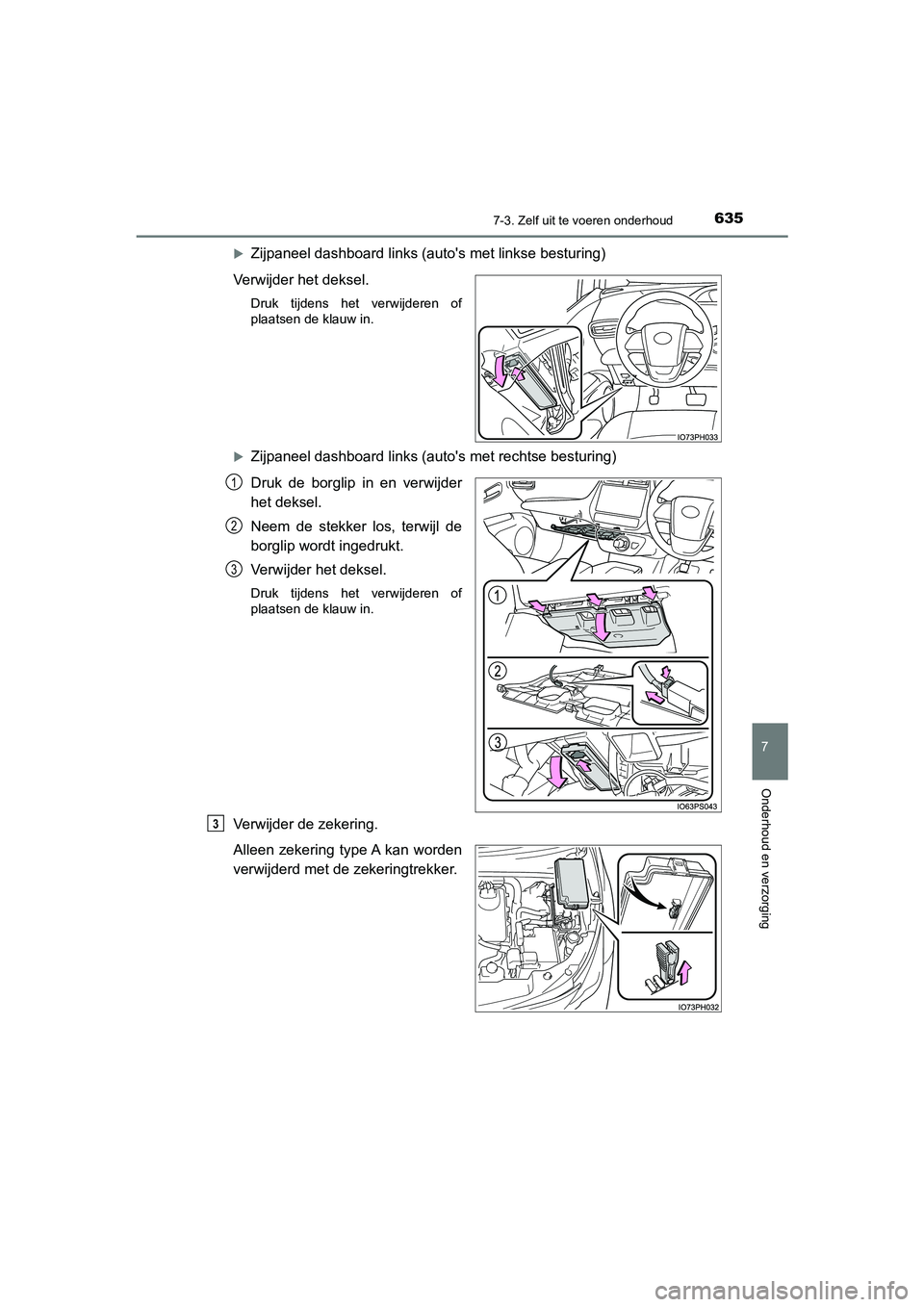

Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (auto's met rechtse besturing)
Druk de borglip in en verwijder
het deksel.
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 635 Tuesday, May 11, 2021 9:32 AM

6367-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

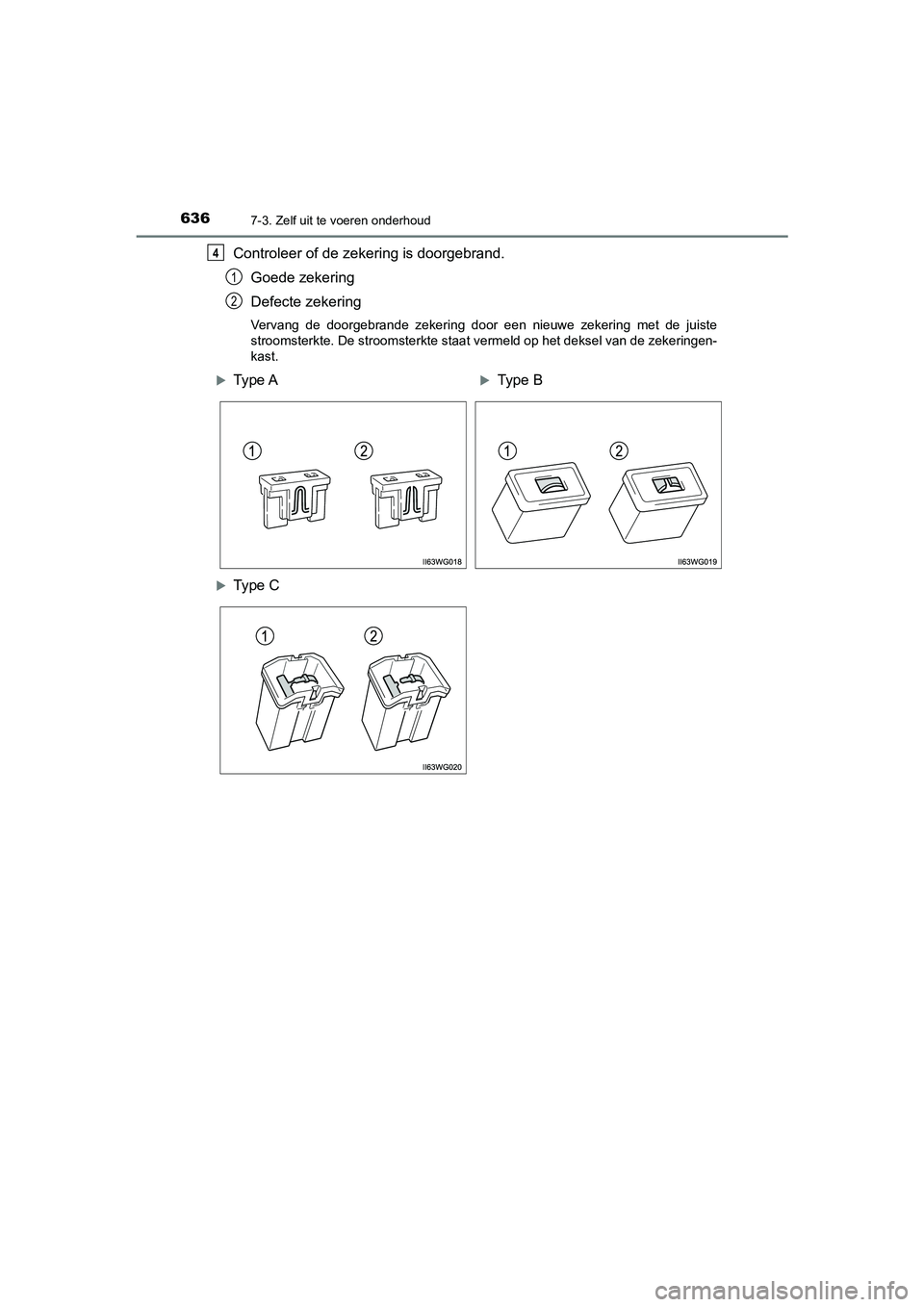

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat vermeld op het deksel van de zekeringen-
kast.
4
1
2
Type AType B
Type C
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 636 Tuesday, May 11, 2021 9:32 AM

6377-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

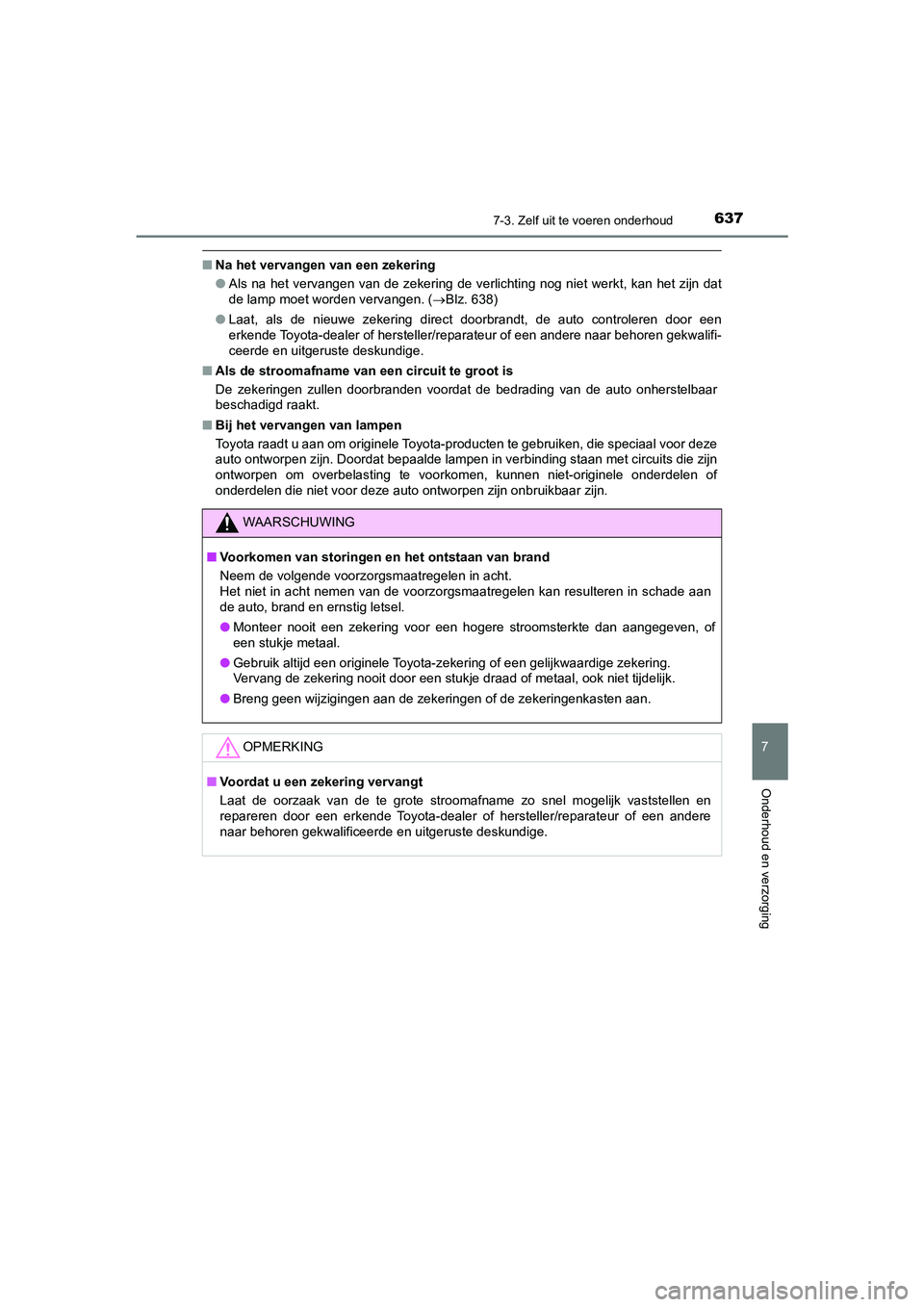

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen. ( Blz. 638)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pr oducten te gebruiken, die speciaal voor deze
auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan met circuits die zijn
ontworpen om overbelasting te voorkomen, kunnen niet-originele onderdelen of
onderdelen die niet voor deze auto ontworpen zijn onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en
repareren door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 637 Tuesday, May 11, 2021 9:32 AM

6387-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

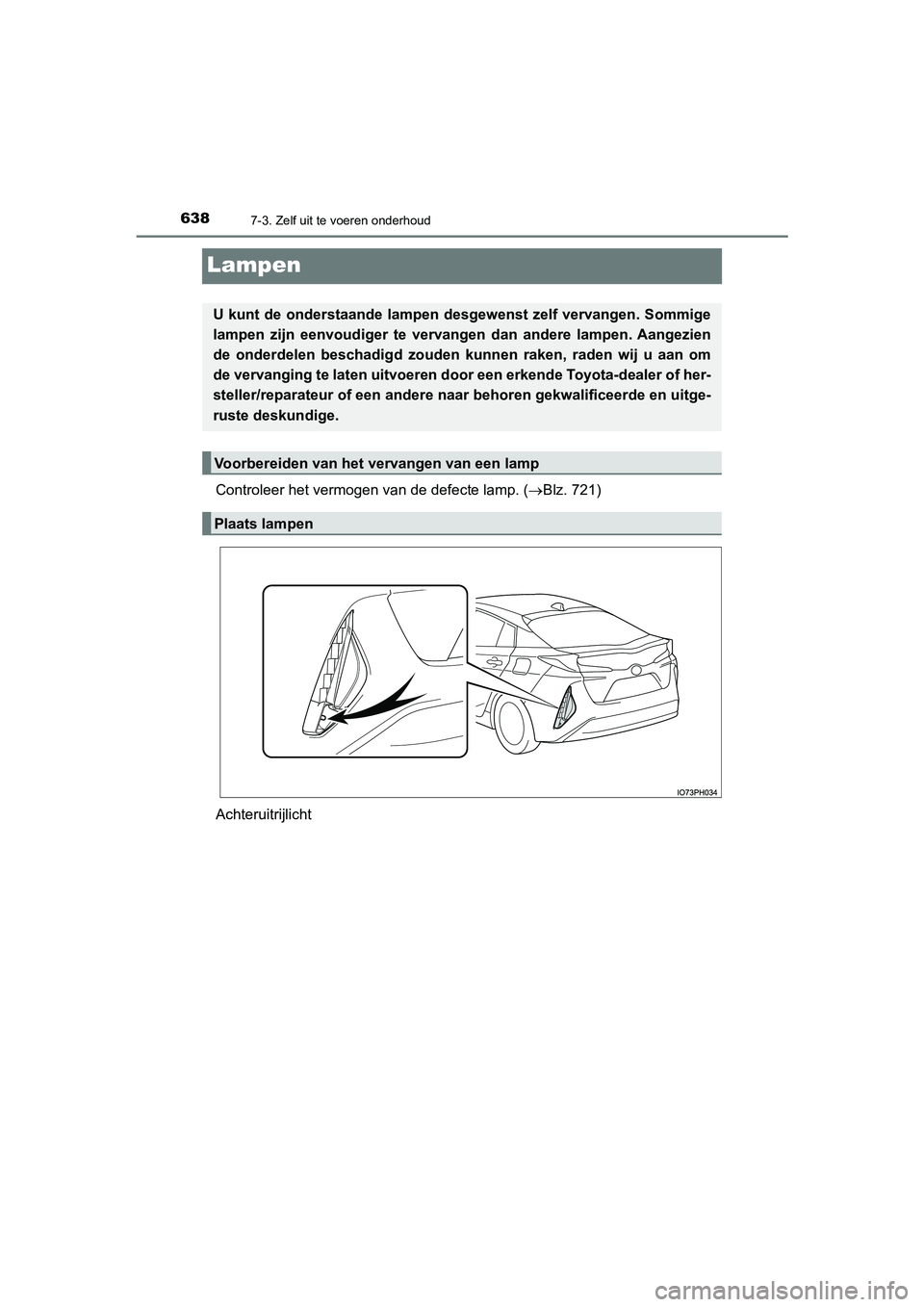

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 721)
Achteruitrijlicht
U kunt de onderstaande lampen d esgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervan gen dan andere lampen. Aangezien
de onderdelen beschadigd zouden kunnen raken, raden wij u aan om
de vervanging te laten uitvoeren door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 638 Tuesday, May 11, 2021 9:32 AM

6397-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

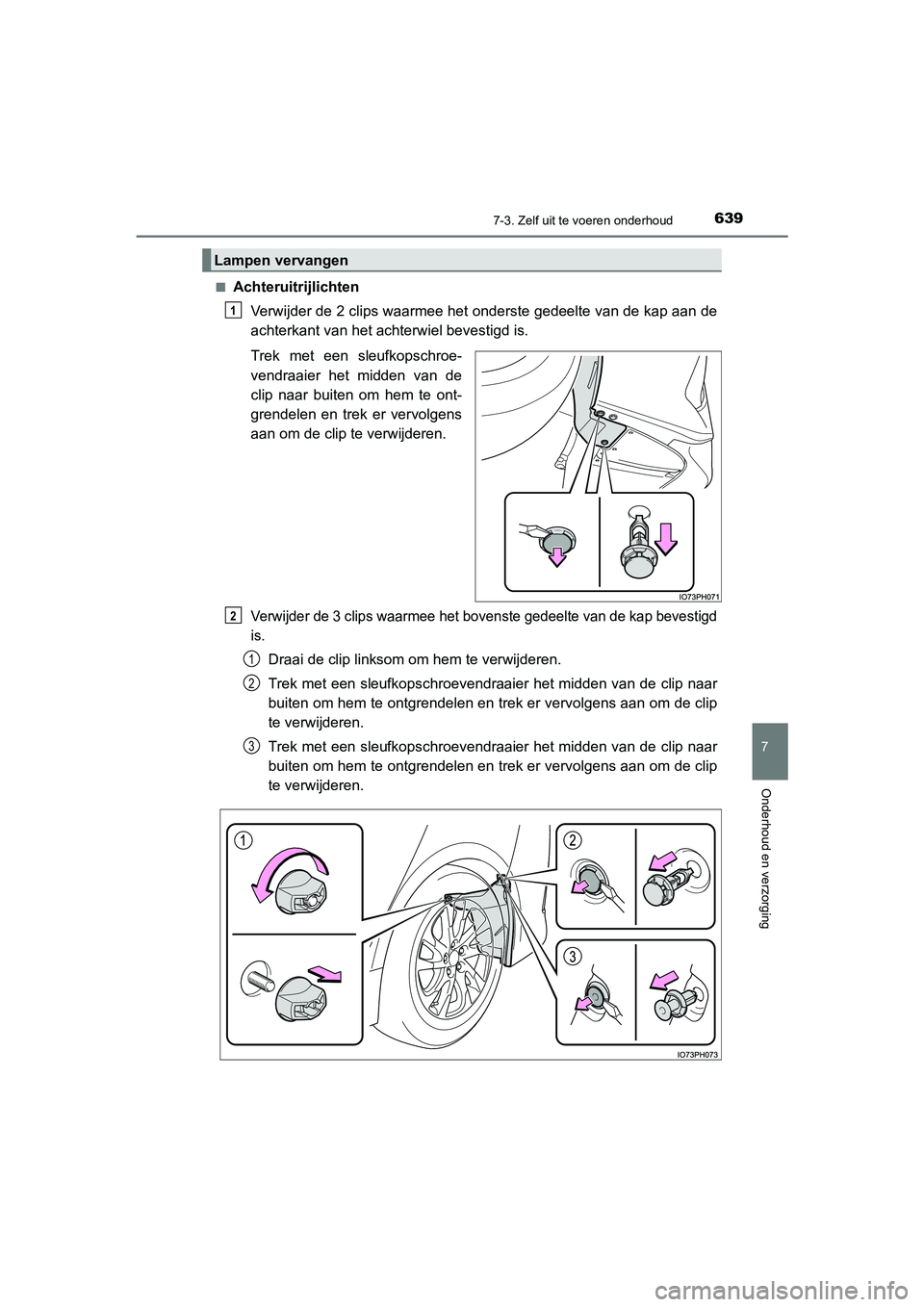

■AchteruitrijlichtenVerwijder de 2 clips waarmee het onderste gedeelte van de kap aan de
achterkant van het achterwiel bevestigd is.
Trek met een sleufkopschroe-
vendraaier het midden van de
clip naar buiten om hem te ont-
grendelen en trek er vervolgens
aan om de clip te verwijderen.
Verwijder de 3 clips waarmee het bov enste gedeelte van de kap bevestigd
is.
Draai de clip linksom om hem te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de clip naar
buiten om hem te ontgrendelen en trek er vervolgens aan om de clip
te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de clip naar
buiten om hem te ontgrendelen en trek er vervolgens aan om de clip
te verwijderen.
Lampen vervangen
1
2
1
2
3
