Przyciskiem rozruchu wybraç stan wy∏àczony.
Upewniç si´, ˝e z∏àcze ∏adowania nie jest pod∏àczone. Nie wolno równie˝
u˝ywaç zdalnie sterowanego uk∏adu klimatyzacji.
Otworzyç skrzynk´ bezpieczników.
óKomora silnikowa (typ A)
Naciskajàc na 2 zaczepy, pod-
nieÊç pokryw´.
Podczas zamykania pokrywy
pami´taç o zamocowaniu 2
zaczepów.
óKomora silnikowa (typ B)
Naciskajàc na 3 zaczepy, pod-
nieÊç pokryw´.
Podczas zamykania pokrywy
pami´taç o zamocowaniu 3
zaczepów.
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie691
7
Obs∏uga techniczna i konserwacja

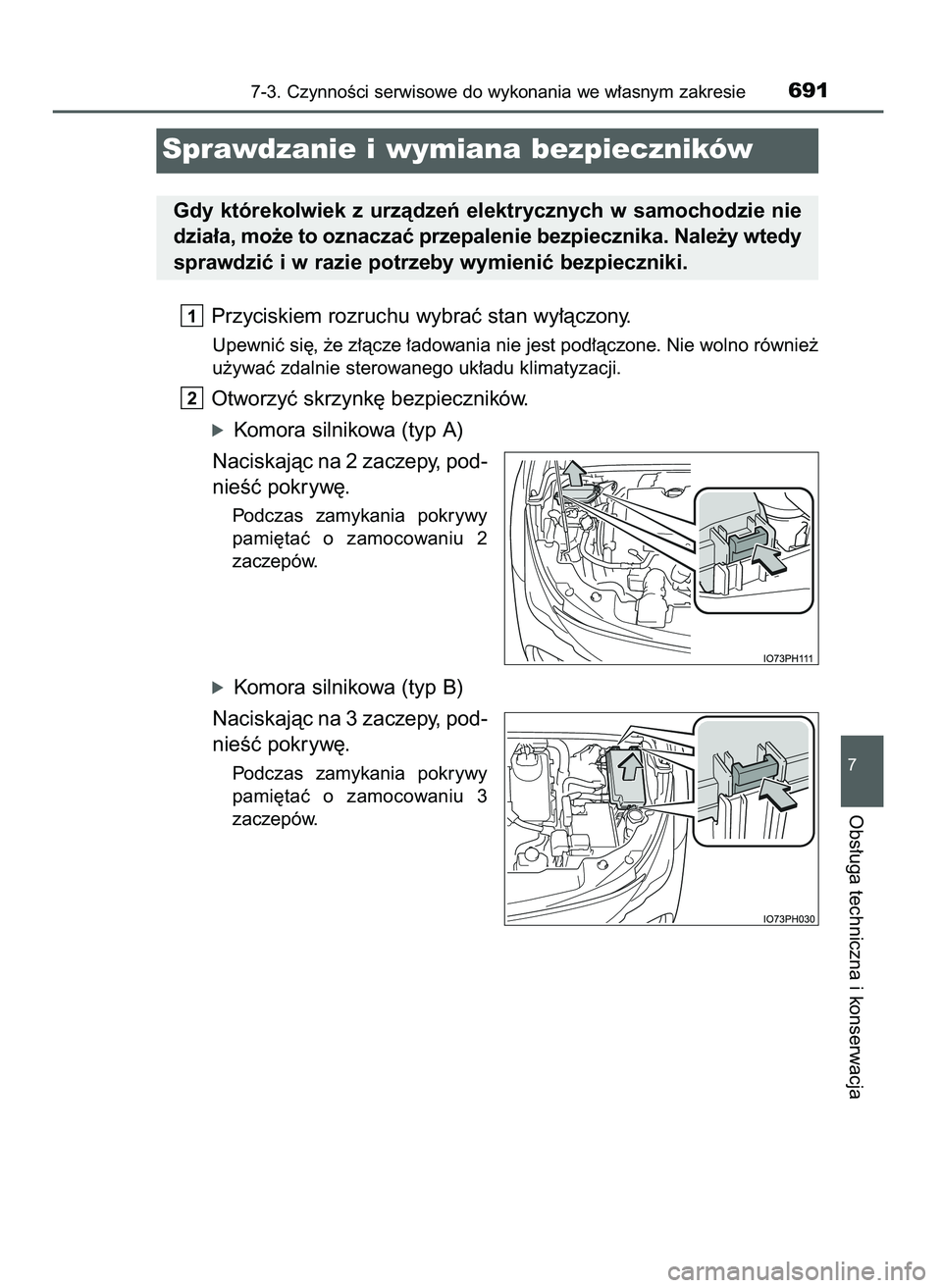

Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 691

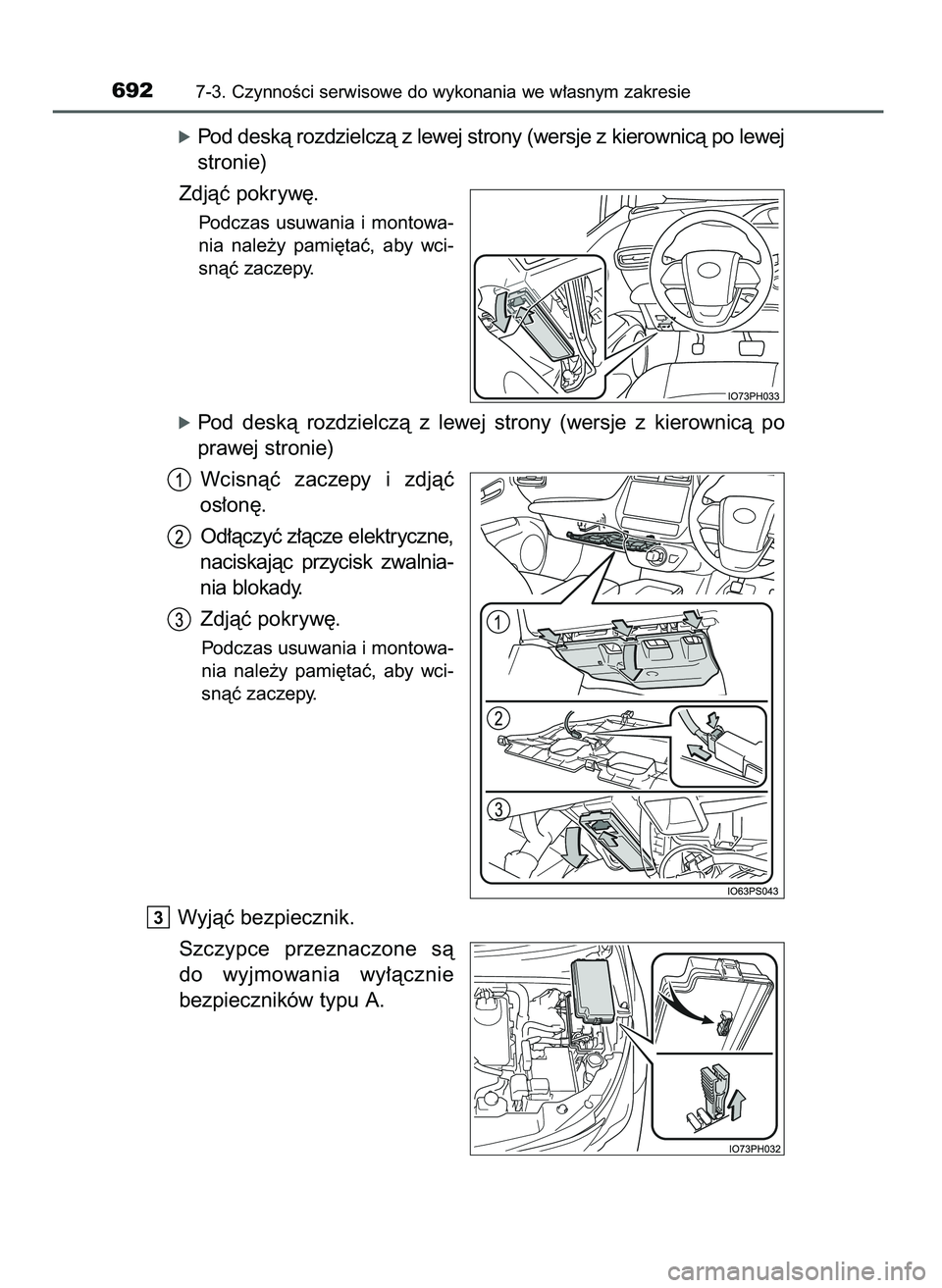

óPod deskà rozdzielczà z lewej strony (wersje z kierownicà po lewej
stronie)
Zdjàç pokryw´.
Podczas usuwania i montowa-
nia nale˝y pami´taç, aby wci-
snàç zaczepy.
óPod deskà rozdzielczà z lewej strony (wersje z kierownicà po
prawej stronie)
Wcisnàç zaczepy i zdjàç
os∏on´.
Od∏àczyç z∏àcze elektryczne,
naciskajàc przycisk zwalnia-
nia blokady.
Zdjàç pokryw´.
Podczas usuwania i montowa-
nia nale˝y pami´taç, aby wci-
snàç zaczepy.
Wyjàç bezpiecznik.
Szczypce przeznaczone sà
do wyjmowania wy∏àcznie
bezpieczników typu A.3
6927-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 692

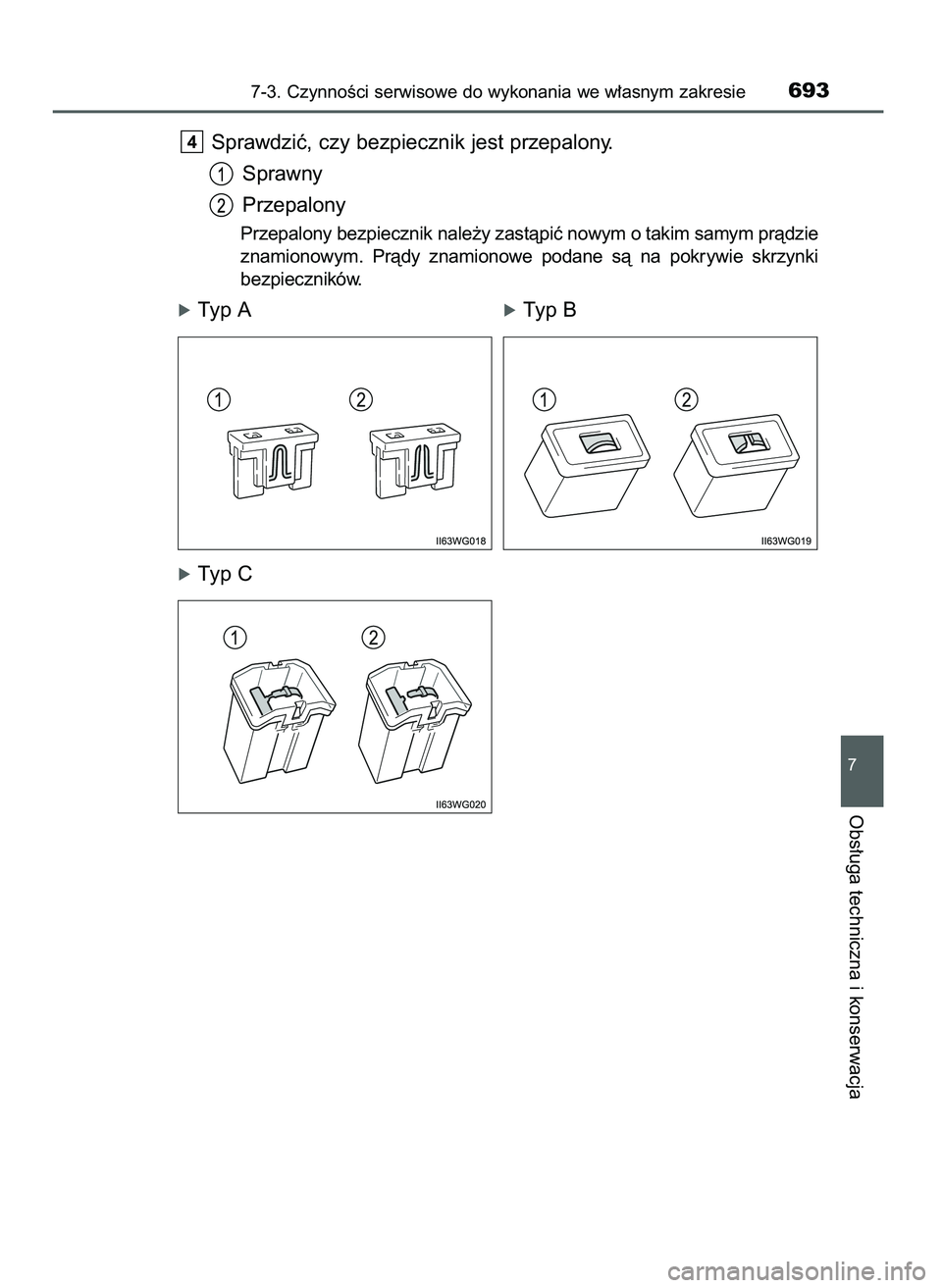

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki
bezpieczników.
óTyp AóTyp B
óTyp C
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie693
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 693

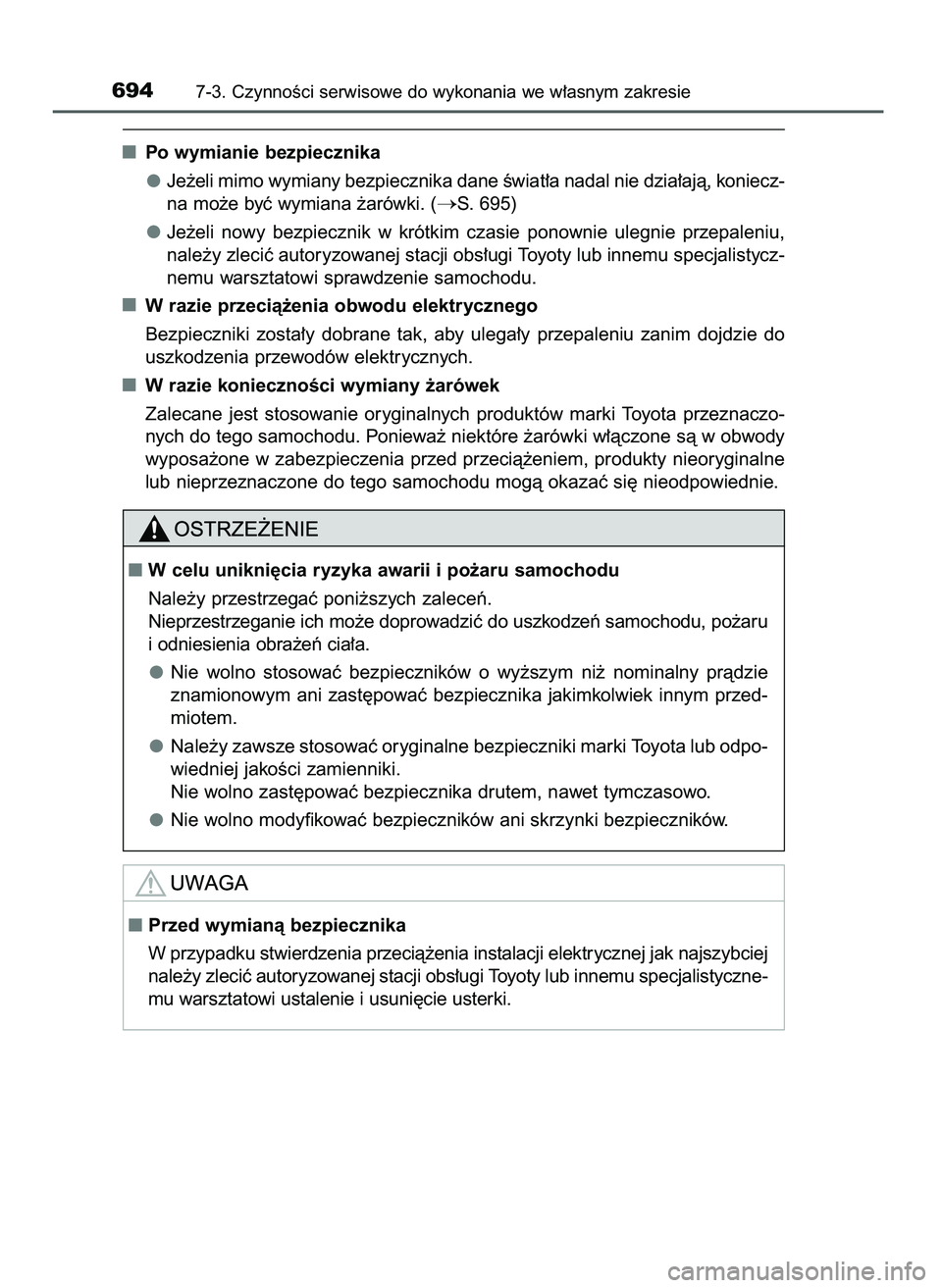

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, koniecz-
na mo˝e byç wymiana ˝arówki. (
S. 695)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
6947-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistyczne-
mu warsztatowi ustalenie i usuni´cie usterki.
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 694

Sprawdziç moc wymienianej ˝arówki. (S. 779)
Âwiat∏o cofania
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie695
7
Obs∏uga techniczna i konserwacja

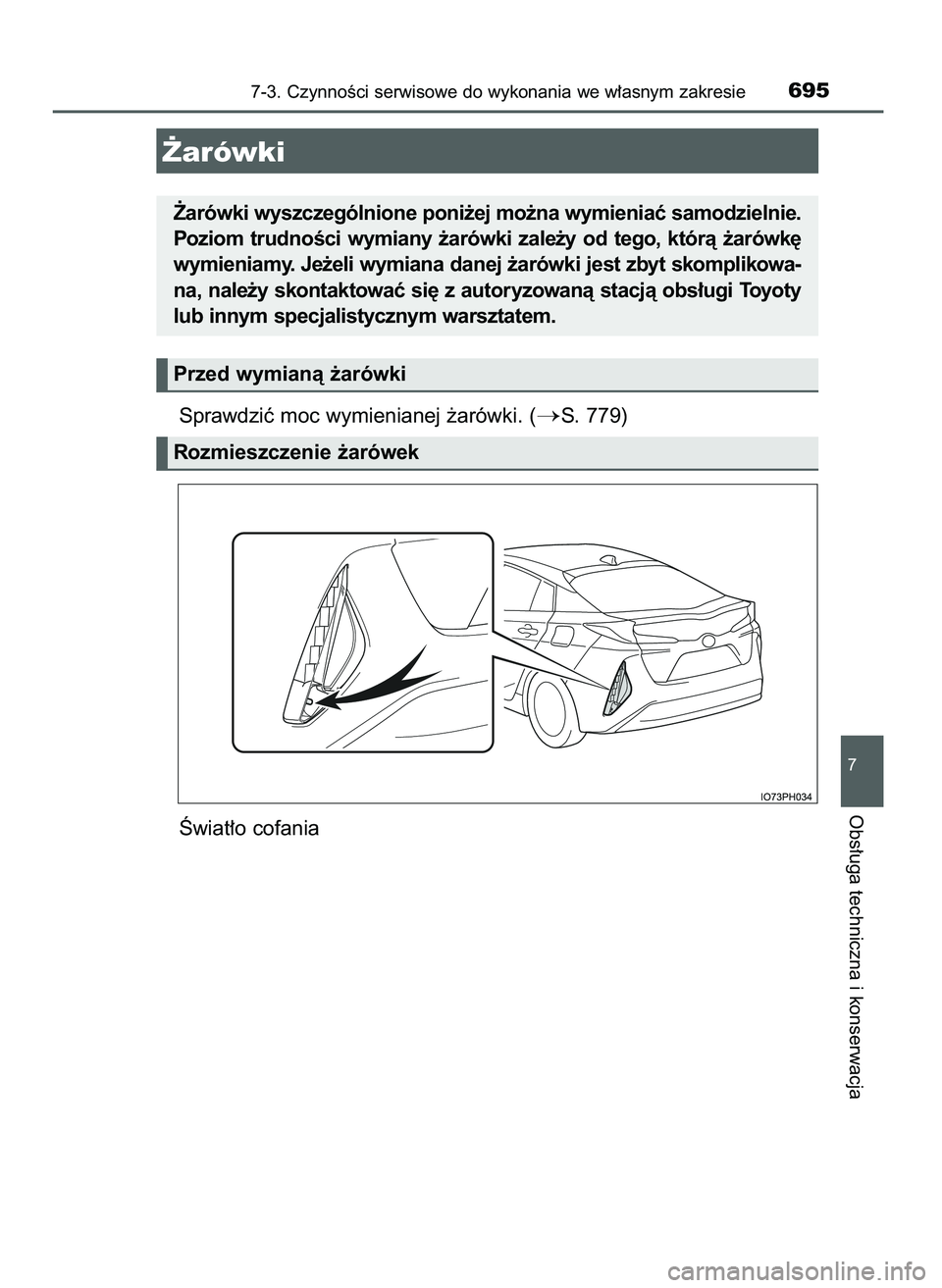

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skomplikowa-
na, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 695

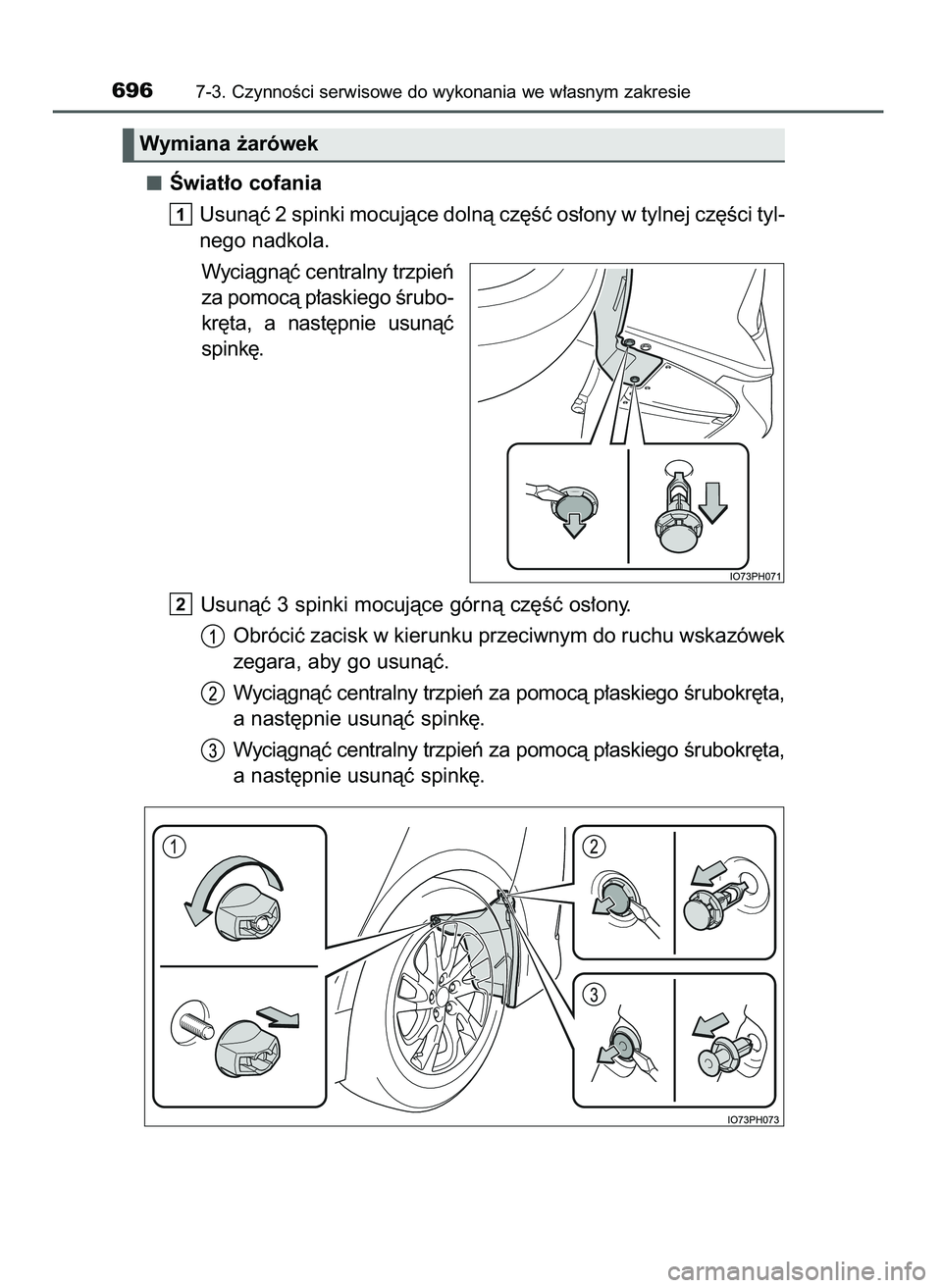

Âwiat∏o cofania
Usunàç 2 spinki mocujàce dolnà cz´Êç os∏ony w tylnej cz´Êci tyl-
nego nadkola.
Wyciàgnàç centralny trzpieƒ
za pomocà p∏askiego Êrubo-
kr´ta, a nast´pnie usunàç
spink´.
Usunàç 3 spinki mocujàce górnà cz´Êç os∏ony.
Obróciç zacisk w kierunku przeciwnym do ruchu wskazówek
zegara, aby go usunàç.
Wyciàgnàç centralny trzpieƒ za pomocà p∏askiego Êrubokr´ta,
a nast´pnie usunàç spink´.
Wyciàgnàç centralny trzpieƒ za pomocà p∏askiego Êrubokr´ta,
a nast´pnie usunàç spink´.
2
1
6967-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 696

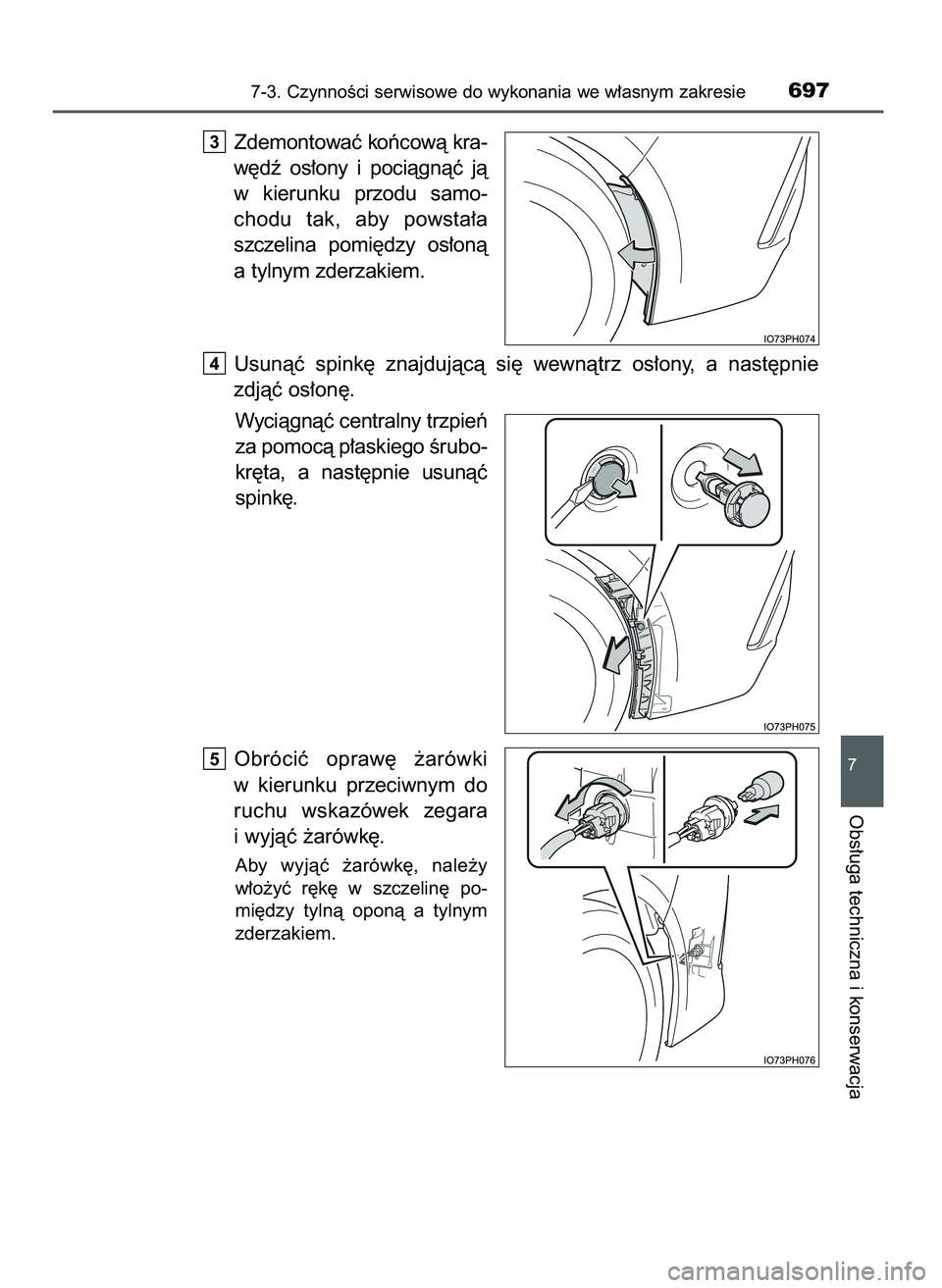

Zdemontowaç koƒcowà kra-
w´dê os∏ony i pociàgnàç jà
w kierunku przodu samo-
chodu tak, aby powsta∏a
szczelina pomi´dzy os∏onà
a tylnym zderzakiem.
Usunàç spink´ znajdujàcà si´ wewnàtrz os∏ony, a nast´pnie
zdjàç os∏on´.
Wyciàgnàç centralny trzpieƒ
za pomocà p∏askiego Êrubo-
kr´ta, a nast´pnie usunàç
spink´.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i wyjàç ˝arówk´.
Aby wyjàç ˝arówk´, nale˝y
w∏o˝yç r´k´ w szczelin´ po-
mi´dzy tylnà oponà a tylnym
zderzakiem.
5
4
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie697
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 697

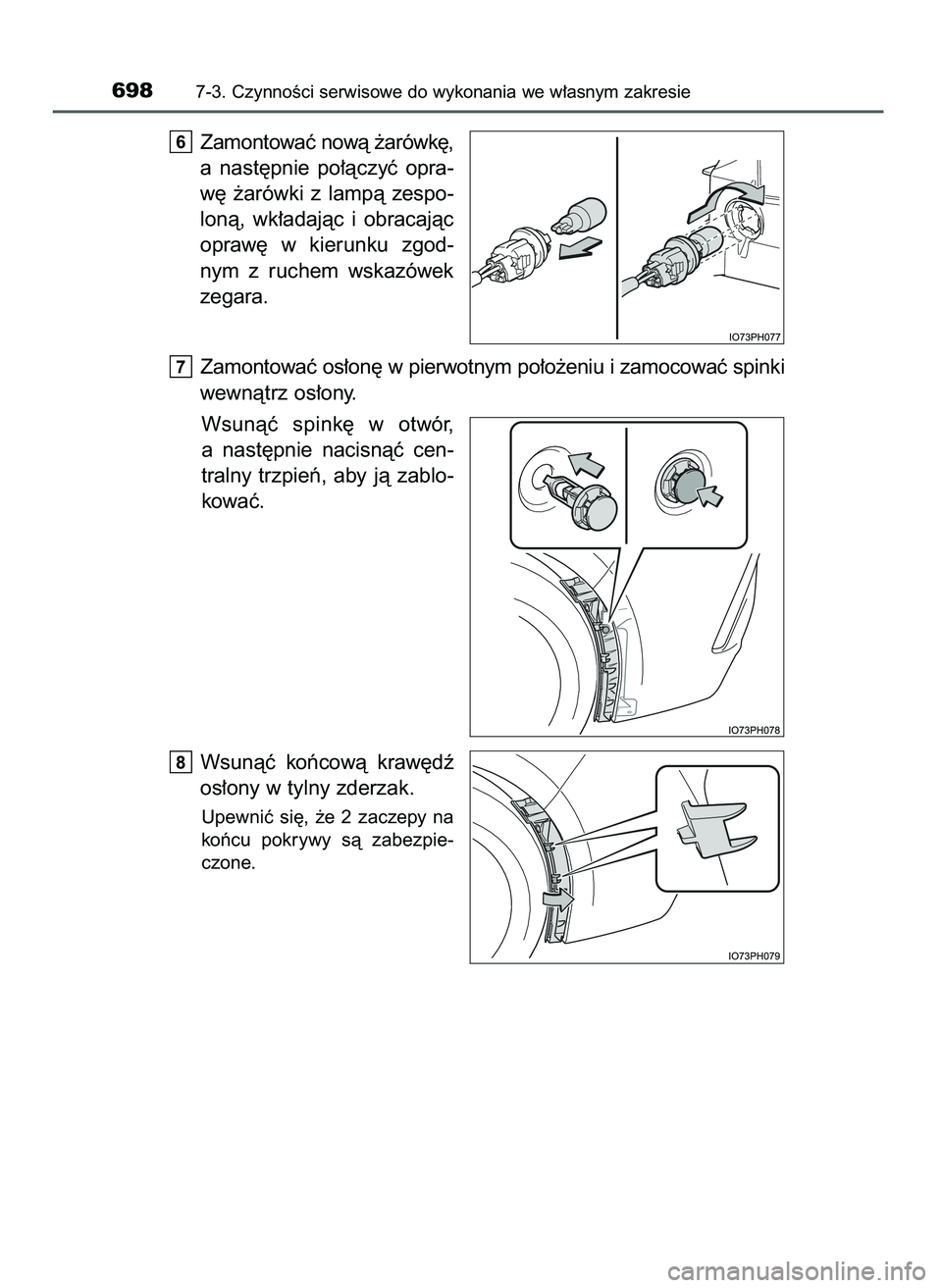

Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opra-
w´ ˝arówki z lampà zespo-
lonà, wk∏adajàc i obracajàc
opraw´ w kierunku zgod-
nym z ruchem wskazówek
zegara.
Zamontowaç os∏on´ w pierwotnym po∏o˝eniu i zamocowaç spinki
wewnàtrz os∏ony.
Wsunàç spink´ w otwór,
a nast´pnie nacisnàç cen-
tralny trzpieƒ, aby jà zablo-
kowaç.
Wsunàç koƒcowà kraw´dê
os∏ony w tylny zderzak.
Upewniç si´, ˝e 2 zaczepy na
koƒcu pokrywy sà zabezpie-
czone.
8
7
6
6987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 698

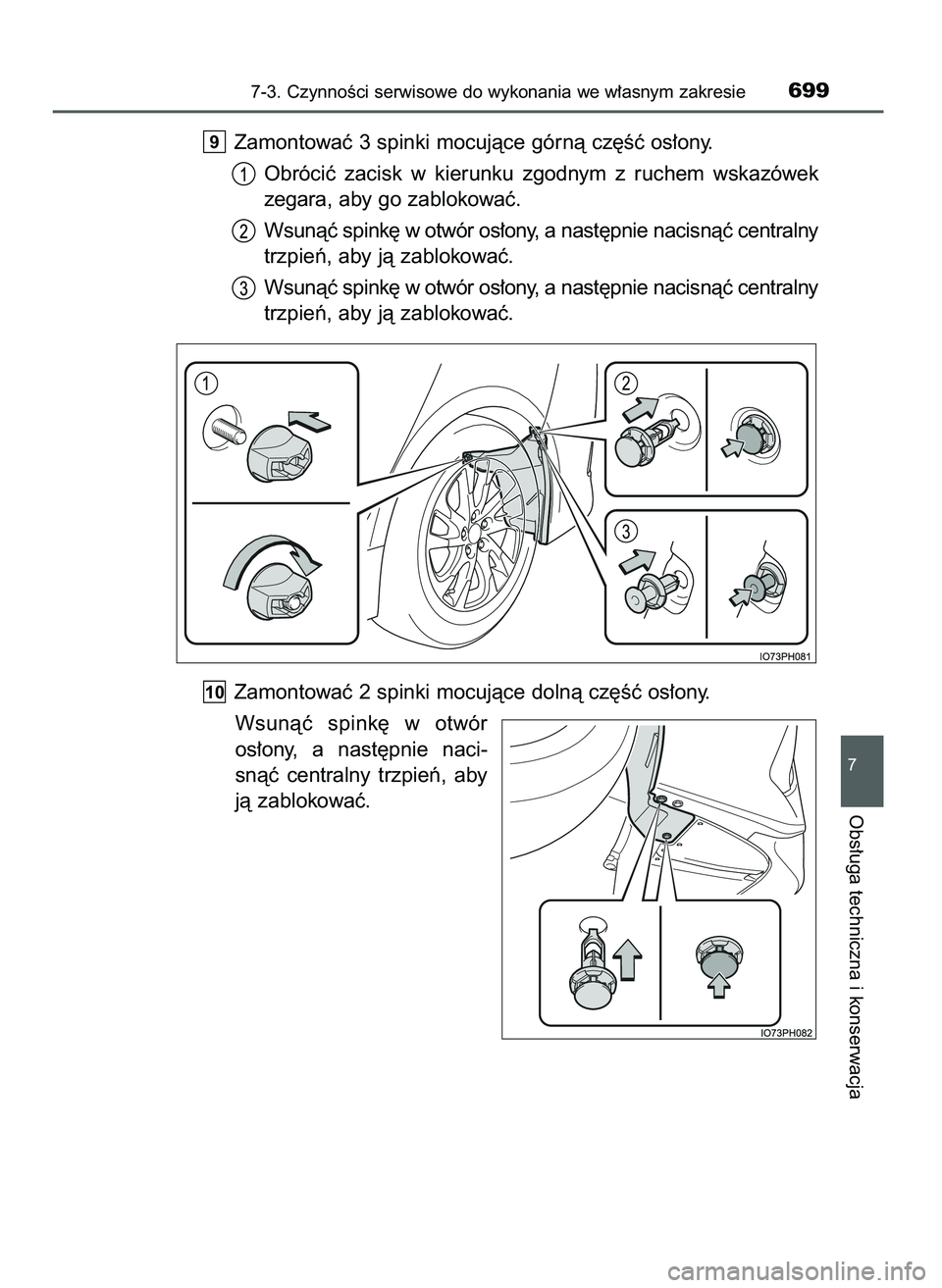

Zamontowaç 3 spinki mocujàce górnà cz´Êç os∏ony.
Obróciç zacisk w kierunku zgodnym z ruchem wskazówek
zegara, aby go zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.
Zamontowaç 2 spinki mocujàce dolnà cz´Êç os∏ony.
Wsunàç spink´ w otwór
os∏ony, a nast´pnie naci-
snàç centralny trzpieƒ, aby
jà zablokowaç.
10
9
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie699
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 699

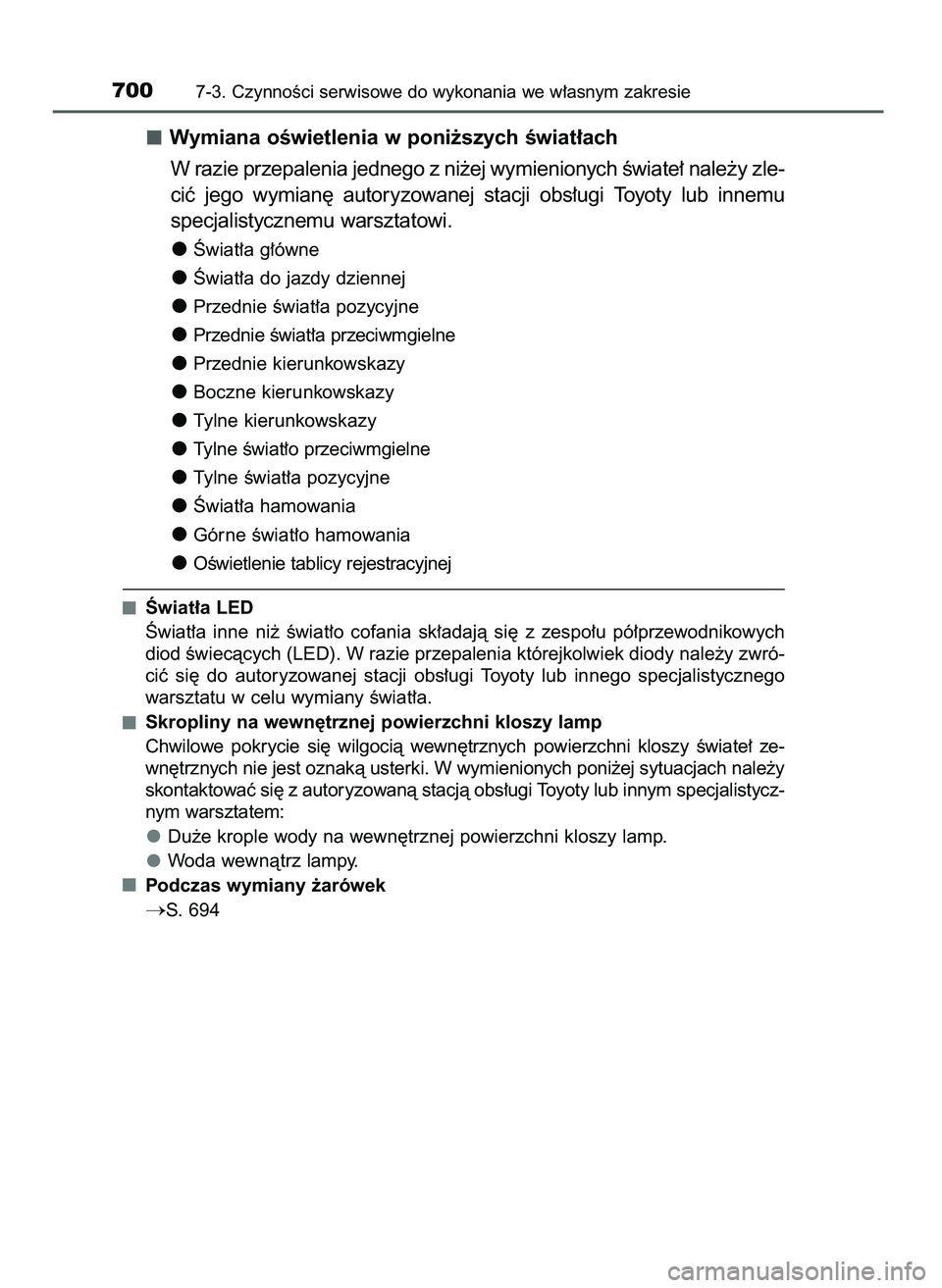

Wymiana oÊwietlenia w poni˝szych Êwiat∏ach
W razie przepalenia jednego z ni˝ej wymienionych Êwiate∏ nale˝y zle-
ciç jego wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Przednie Êwiat∏a przeciwmgielne
Przednie kierunkowskazy
Boczne kierunkowskazy
Tylne kierunkowskazy
Tylne Êwiat∏o przeciwmgielne
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ Êwiat∏o cofania sk∏adajà si´ z zespo∏u pó∏przewodnikowych
diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y zwró-
ciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach nale˝y
skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Podczas wymiany ˝arówek
S. 694
7007-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 700
