TOYOTA PRIUS PLUG-IN HYBRID 2021 Instrukcja obsługi (in Polish)

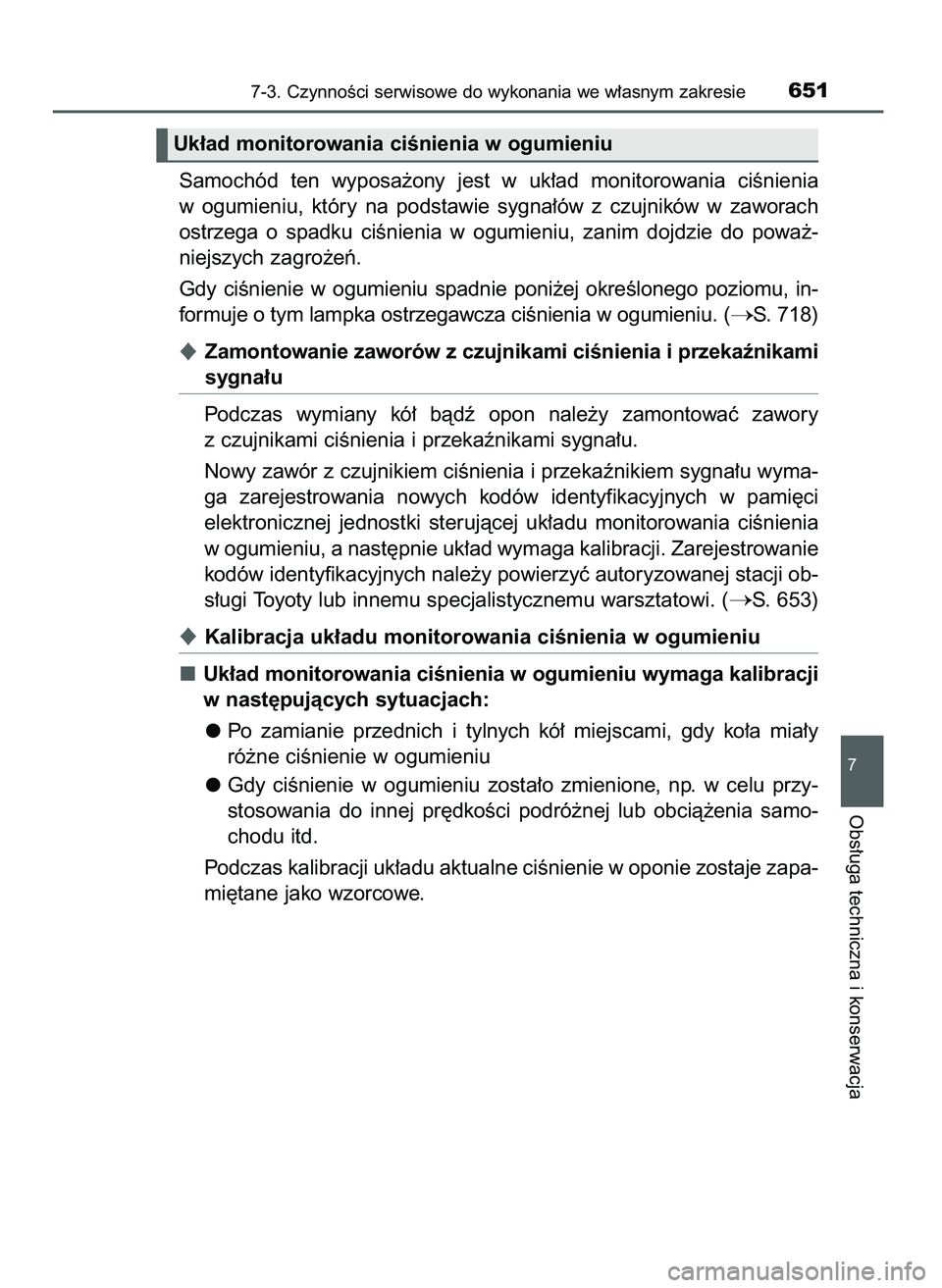

Samochód ten wyposa˝ony jest w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w ogumieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ.
Gdy ciÊnienie w ogumieniu spadnie poni˝ej okreÊlonego poziomu, in-
formuje o tym lampka ostrzegawcza ciÊnienia w ogumieniu. (
S. 718)
Zamontowanie zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u
Podczas wymiany kó∏ bàdê opon nale˝y zamontowaç zawory
z czujnikami ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u wyma-
ga zarejestrowania nowych kodów identyfikacyjnych w pami´ci
elektronicznej jednostki sterujàcej uk∏adu monitorowania ciÊnienia
w ogumieniu, a nast´pnie uk∏ad wymaga kalibracji. Zarejestrowanie
kodów identyfikacyjnych nale˝y powierzyç autoryzowanej stacji ob-
s∏ugi Toyoty lub innemu specjalistycznemu warsztatowi. (
S. 653)
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie przednich i tylnych kó∏ miejscami, gdy ko∏a mia∏y
ró˝ne ciÊnienie w ogumieniu
Gdy ciÊnienie w ogumieniu zosta∏o zmienione, np. w celu przy-
stosowania do innej pr´dkoÊci podró˝nej lub obcià˝enia samo-
chodu itd.
Podczas kalibracji uk∏adu aktualne ciÊnienie w oponie zostaje zapa-
mi´tane jako wzorcowe.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie651
7
Obs∏uga techniczna i konserwacja
Uk∏ad monitorowania ciÊnienia w ogumieniu
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 651

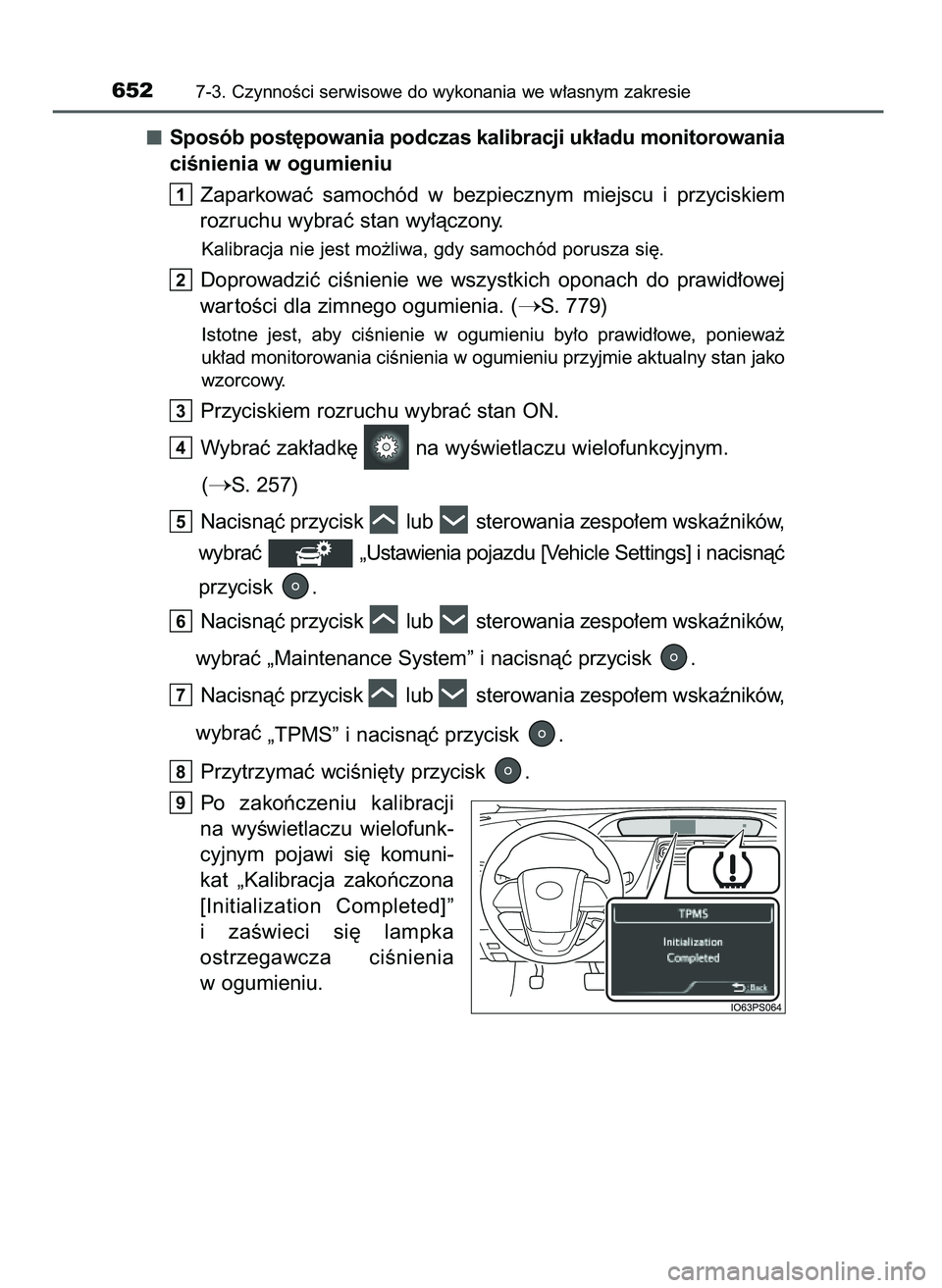

Sposób post´powania podczas kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu
Zaparkowaç samochód w bezpiecznym miejscu i przyciskiem
rozruchu wybraç stan wy∏àczony.
Kalibracja nie jest mo˝liwa, gdy samochód porusza si´.
Doprowadziç ciÊnienie we wszystkich oponach do prawid∏owej
war toÊci dla zimnego ogumienia. (
S. 779)
Istotne jest, aby ciÊnienie w ogumieniu by∏o prawid∏owe, poniewa˝
uk∏ad monitorowania ciÊnienia w ogumieniu przyjmie aktualny stan jako
wzorcowy.
Przyciskiem rozruchu wybraç stan ON.
Wybraç zak∏adk´ na wyÊwietlaczu wielofunkcyjnym.
(
S. 257)
Nacisnàç przycisk lub sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu [Vehicle Settings] i nacisnàç
przycisk .
Nacisnàç przycisk lub sterowania zespo∏em wskaêników,
wybraç „Maintenance System” i nacisnàç przycisk .
Nacisnàç przycisk lub sterowania zespo∏em wskaêników,
wybraç
„TPMS” i nacisnàç przycisk .
Przytrzymaç wciÊni´ty przycisk .
Po zakoƒczeniu kalibracji
na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komuni-
kat „Kalibracja zakoƒczona
[Initialization Completed]”
i zaÊwieci si´ lampka
ostrzegawcza ciÊnienia
w ogumieniu.
9
8
7
6
5
4
3
2
1
6527-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 652

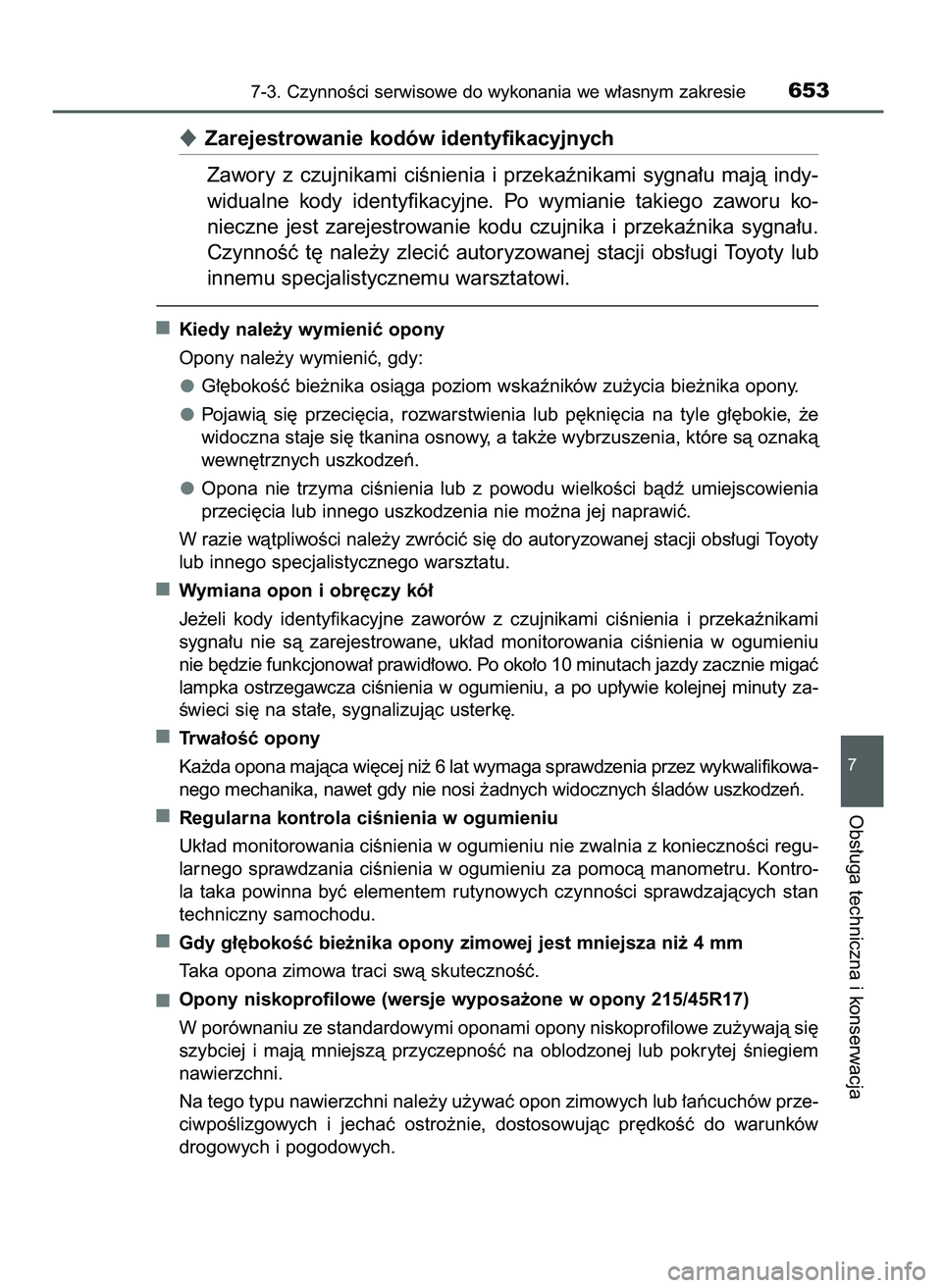

Zarejestrowanie kodów identyfikacyjnych
Zawory z czujnikami ciÊnienia i przekaênikami sygna∏u majà indy-
widualne kody identyfikacyjne. Po wymianie takiego zaworu ko-
nieczne jest zarejestrowanie kodu czujnika i przekaênika sygna∏u.
CzynnoÊç t´ nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
G∏´bokoÊç bie˝nika osiàga poziom wskaêników zu˝ycia bie˝nika opony.
Pojawià si´ przeci´cia, rozwarstwienia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy, a tak˝e wybrzuszenia, które sà oznakà
wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z powodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu.
Wymiana opon i obr´czy kó∏
Je˝eli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po oko∏o 10 minutach jazdy zacznie migaç
lampka ostrzegawcza ciÊnienia w ogumieniu, a po up∏ywie kolejnej minuty za-
Êwieci si´ na sta∏e, sygnalizujàc usterk´.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat wymaga sprawdzenia przez wykwalifikowa-
nego mechanika, nawet gdy nie nosi ˝adnych widocznych Êladów uszkodzeƒ.
Regularna kontrola ciÊnienia w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumieniu nie zwalnia z koniecznoÊci regu-
larnego sprawdzania ciÊnienia w ogumieniu za pomocà manometru. Kontro-
la taka powinna byç elementem rutynowych czynnoÊci sprawdzajàcych stan
techniczny samochodu.
Gdy g∏´bokoÊç bie˝nika opony zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecznoÊç.
Opony niskoprofilowe (wersje wyposa˝one w opony 215/45R17)
W porównaniu ze standardowymi oponami opony niskoprofilowe zu˝ywajà si´
szybciej i majà mniejszà przyczepnoÊç na oblodzonej lub pokrytej Êniegiem
nawierzchni.
Na tego typu nawierzchni nale˝y u˝ywaç opon zimowych lub ∏aƒcuchów prze-
ciwpoÊlizgowych i jechaç ostro˝nie, dostosowujàc pr´dkoÊç do warunków
drogowych i pogodowych.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie653
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 653

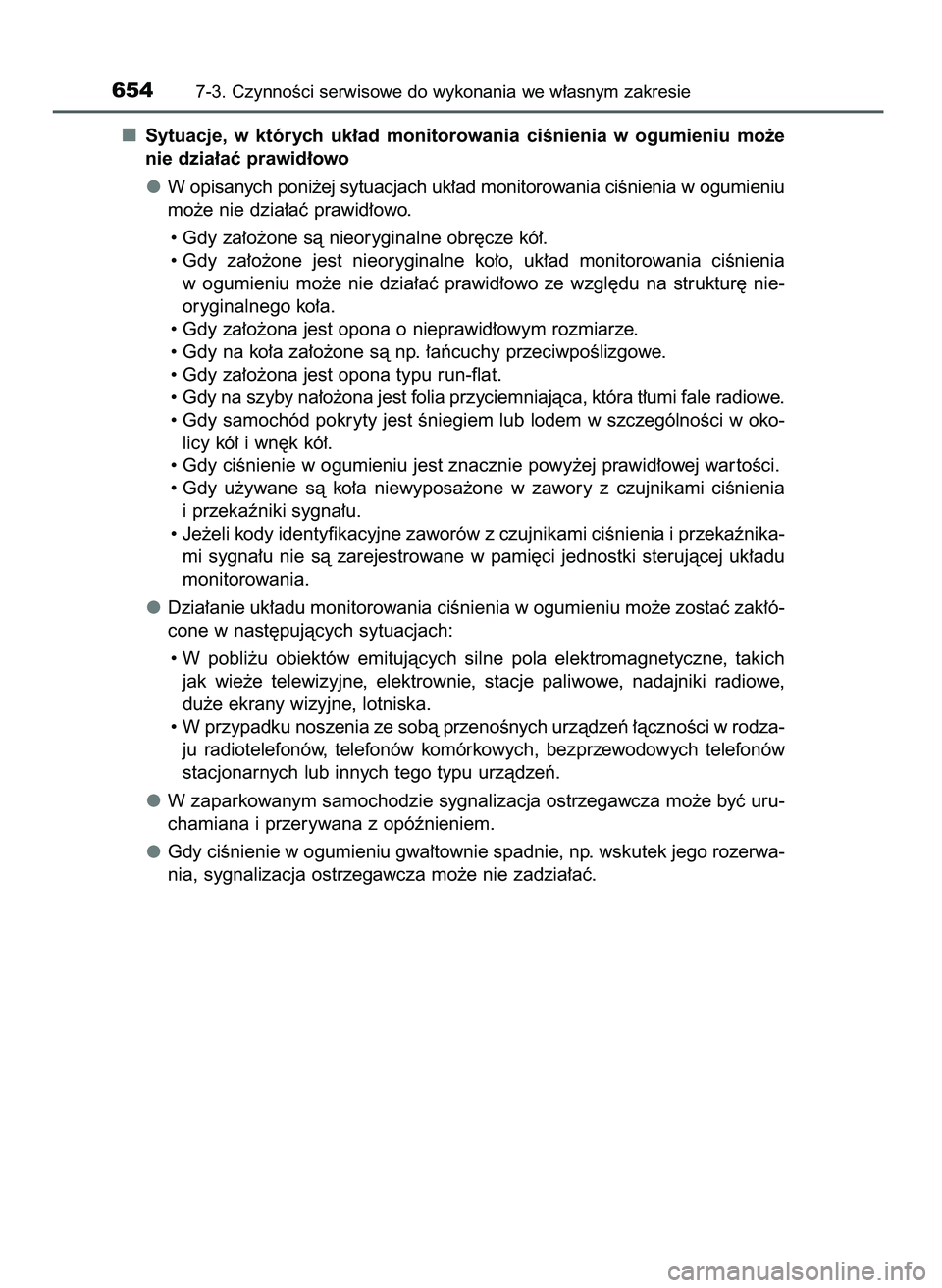

Sytuacje, w których uk∏ad monitorowania ciÊnienia w ogumieniu mo˝e
nie dzia∏aç prawid∏owo
W opisanych poni˝ej sytuacjach uk∏ad monitorowania ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo.
• Gdy za∏o˝one sà nieoryginalne obr´cze kó∏.
• Gdy za∏o˝one jest nieoryginalne ko∏o, uk∏ad monitorowania ciÊnienia
w ogumieniu mo˝e nie dzia∏aç prawid∏owo ze wzgl´du na struktur´ nie-
oryginalnego ko∏a.
• Gdy za∏o˝ona jest opona o nieprawid∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcuchy przeciwpoÊlizgowe.
• Gdy za∏o˝ona jest opona typu run-flat.
• Gdy na szyby na∏o˝ona jest folia przyciemniajàca, która t∏umi fale radiowe.
• Gdy samochód pokryty jest Êniegiem lub lodem w szczególnoÊci w oko-
licy kó∏ i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacznie powy˝ej prawid∏owej war toÊci.
• Gdy u˝ywane sà ko∏a niewyposa˝one w zawory z czujnikami ciÊnienia
i przekaêniki sygna∏u.
• Je˝eli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nie sà zarejestrowane w pami´ci jednostki sterujàcej uk∏adu
monitorowania.
Dzia∏anie uk∏adu monitorowania ciÊnienia w ogumieniu mo˝e zostaç zak∏ó-
cone w nast´pujàcych sytuacjach:
• W pobli˝u obiektów emitujàcych silne pola elektromagnetyczne, takich
jak wie˝e telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe,
du˝e ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobà przenoÊnych urzàdzeƒ ∏àcznoÊci w rodza-
ju radiotelefonów, telefonów komórkowych, bezprzewodowych telefonów
stacjonarnych lub innych tego typu urzàdzeƒ.
W zaparkowanym samochodzie sygnalizacja ostrzegawcza mo˝e byç uru-
chamiana i przerywana z opóênieniem.
Gdy ciÊnienie w ogumieniu gwa∏townie spadnie, np. wskutek jego rozerwa-
nia, sygnalizacja ostrzegawcza mo˝e nie zadzia∏aç.
6547-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 654

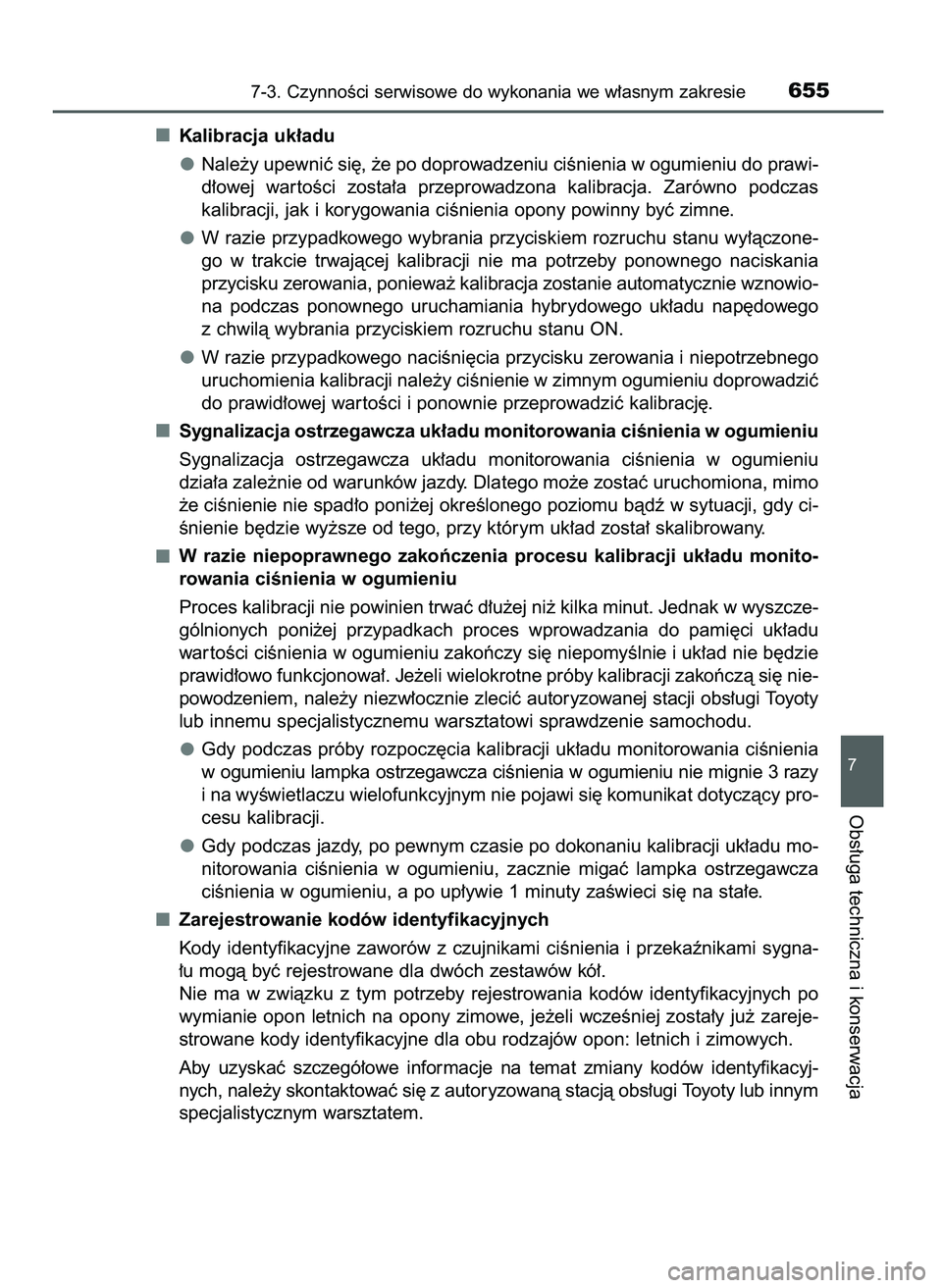

Kalibracja uk∏adu
Nale˝y upewniç si´, ˝e po doprowadzeniu ciÊnienia w ogumieniu do prawi-
d∏owej war toÊci zosta∏a przeprowadzona kalibracja. Zarówno podczas
kalibracji, jak i korygowania ciÊnienia opony powinny byç zimne.
W razie przypadkowego wybrania przyciskiem rozruchu stanu wy∏àczone-
go w trakcie trwajàcej kalibracji nie ma potrzeby ponownego naciskania
przycisku zerowania, poniewa˝ kalibracja zostanie automatycznie wznowio-
na podczas ponownego uruchamiania hybrydowego uk∏adu nap´dowego
z chwilà wybrania przyciskiem rozruchu stanu ON.
W razie przypadkowego naciÊni´cia przycisku zerowania i niepotrzebnego
uruchomienia kalibracji nale˝y ciÊnienie w zimnym ogumieniu doprowadziç
do prawid∏owej war toÊci i ponownie przeprowadziç kalibracj´.
Sygnalizacja ostrzegawcza uk∏adu monitorowania ciÊnienia w ogumieniu
Sygnalizacja ostrzegawcza uk∏adu monitorowania ciÊnienia w ogumieniu
dzia∏a zale˝nie od warunków jazdy. Dlatego mo˝e zostaç uruchomiona, mimo
˝e ciÊnienie nie spad∏o poni˝ej okreÊlonego poziomu bàdê w sytuacji, gdy ci-
Ênienie b´dzie wy˝sze od tego, przy którym uk∏ad zosta∏ skalibrowany.
W razie niepoprawnego zakoƒczenia procesu kalibracji uk∏adu monito-
rowania ciÊnienia w ogumieniu
Proces kalibracji nie powinien trwaç d∏u˝ej ni˝ kilka minut. Jednak w wyszcze-
gólnionych poni˝ej przypadkach proces wprowadzania do pami´ci uk∏adu
war toÊci ciÊnienia w ogumieniu zakoƒczy si´ niepomyÊlnie i uk∏ad nie b´dzie
prawid∏owo funkcjonowa∏. Je˝eli wielokrotne próby kalibracji zakoƒczà si´ nie-
powodzeniem, nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Gdy podczas próby rozpocz´cia kalibracji uk∏adu monitorowania ciÊnienia
w ogumieniu lampka ostrzegawcza ciÊnienia w ogumieniu nie mignie 3 razy
i na wyÊwietlaczu wielofunkcyjnym nie pojawi si´ komunikat dotyczàcy pro-
cesu kalibracji.
Gdy podczas jazdy, po pewnym czasie po dokonaniu kalibracji uk∏adu mo-
nitorowania ciÊnienia w ogumieniu, zacznie migaç lampka ostrzegawcza
ciÊnienia w ogumieniu, a po up∏ywie 1 minuty zaÊwieci si´ na sta∏e.
Zarejestrowanie kodów identyfikacyjnych
Kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami sygna-
∏u mogà byç rejestrowane dla dwóch zestawów kó∏.
Nie ma w zwiàzku z tym potrzeby rejestrowania kodów identyfikacyjnych po
wymianie opon letnich na opony zimowe, je˝eli wczeÊniej zosta∏y ju˝ zareje-
strowane kody identyfikacyjne dla obu rodzajów opon: letnich i zimowych.
Aby uzyskaç szczegó∏owe informacje na temat zmiany kodów identyfikacyj-
nych, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie655
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 655

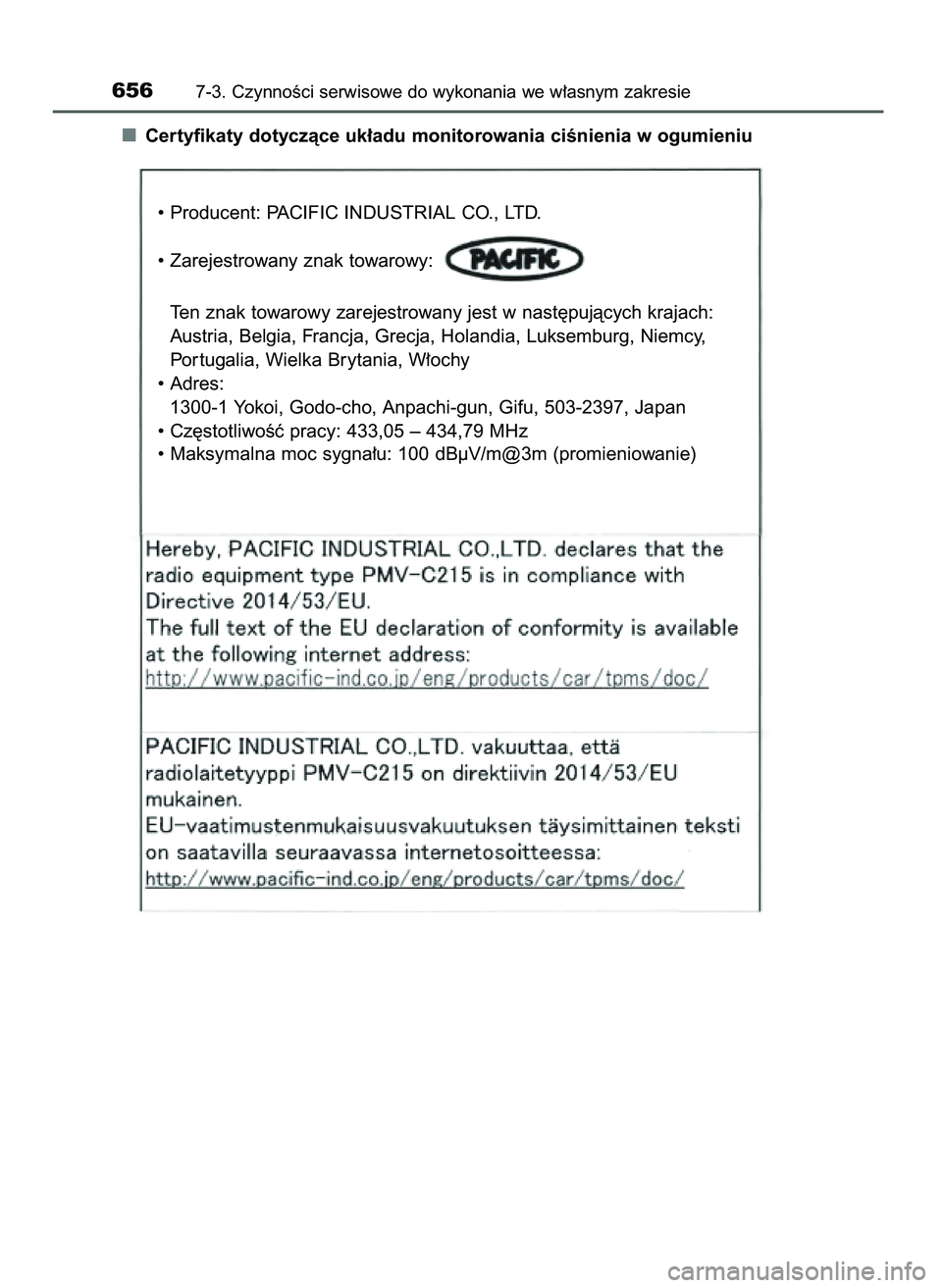

Certyfikaty dotyczàce uk∏adu monitorowania ciÊnienia w ogumieniu
6567-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
• Producent: PACIFIC INDUSTRIAL CO., LTD.
• Zarejestrowany znak towarowy:
Ten znak towarowy zarejestrowany jest w nast´pujàcych krajach:
Austria, Belgia, Francja, Grecja, Holandia, Luksemburg, Niemcy,
Por tugalia, Wielka Brytania, W∏ochy
• Adres:
1300-1 Yokoi, Godo-cho, Anpachi-gun, Gifu, 503-2397, Japan
• Cz´stotliwoÊç pracy: 433,05 – 434,79 MHz
• Maksymalna moc sygna∏u: 100 dBµV/m@3m (promieniowanie)
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 656

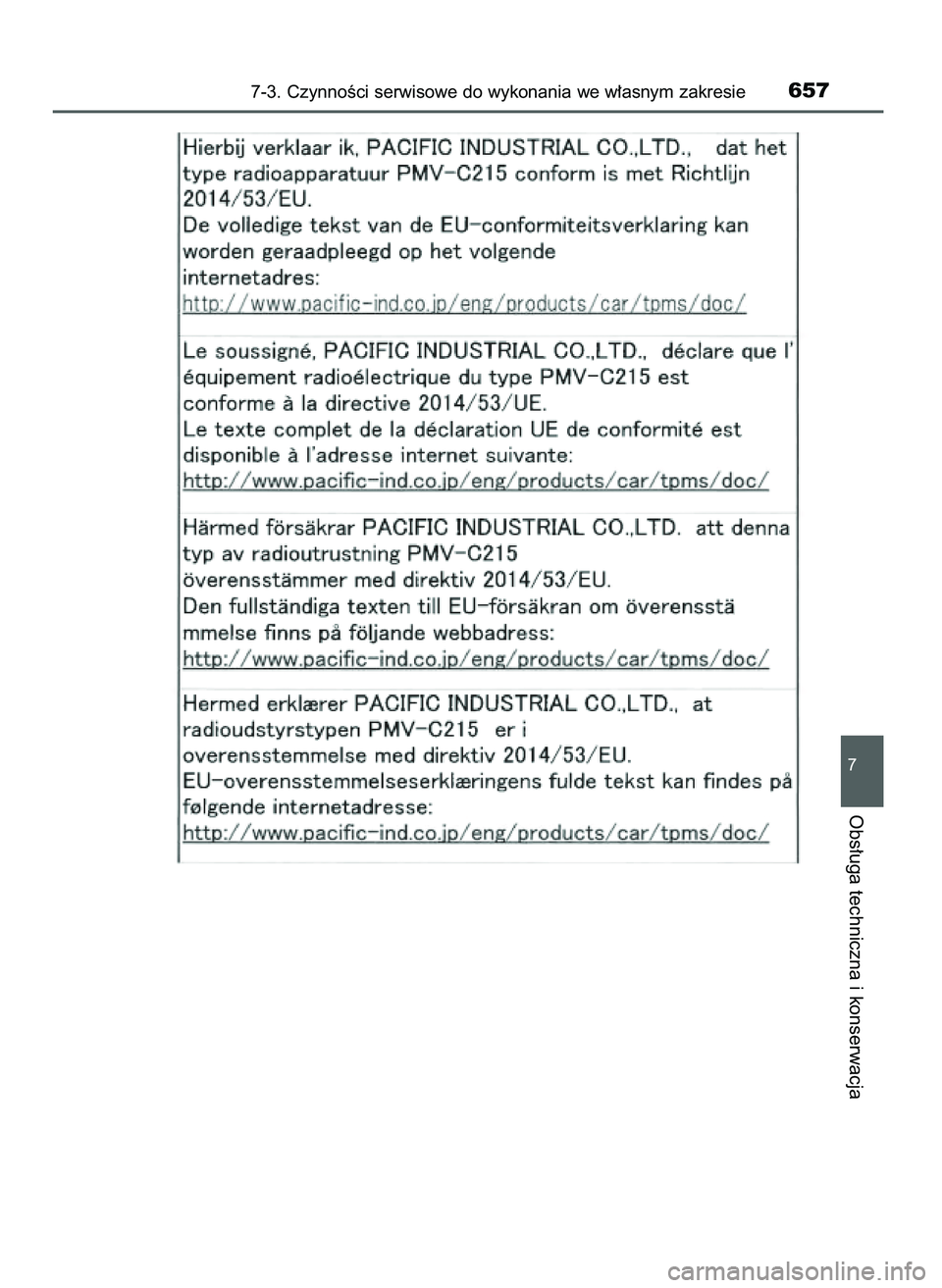

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie657
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 657

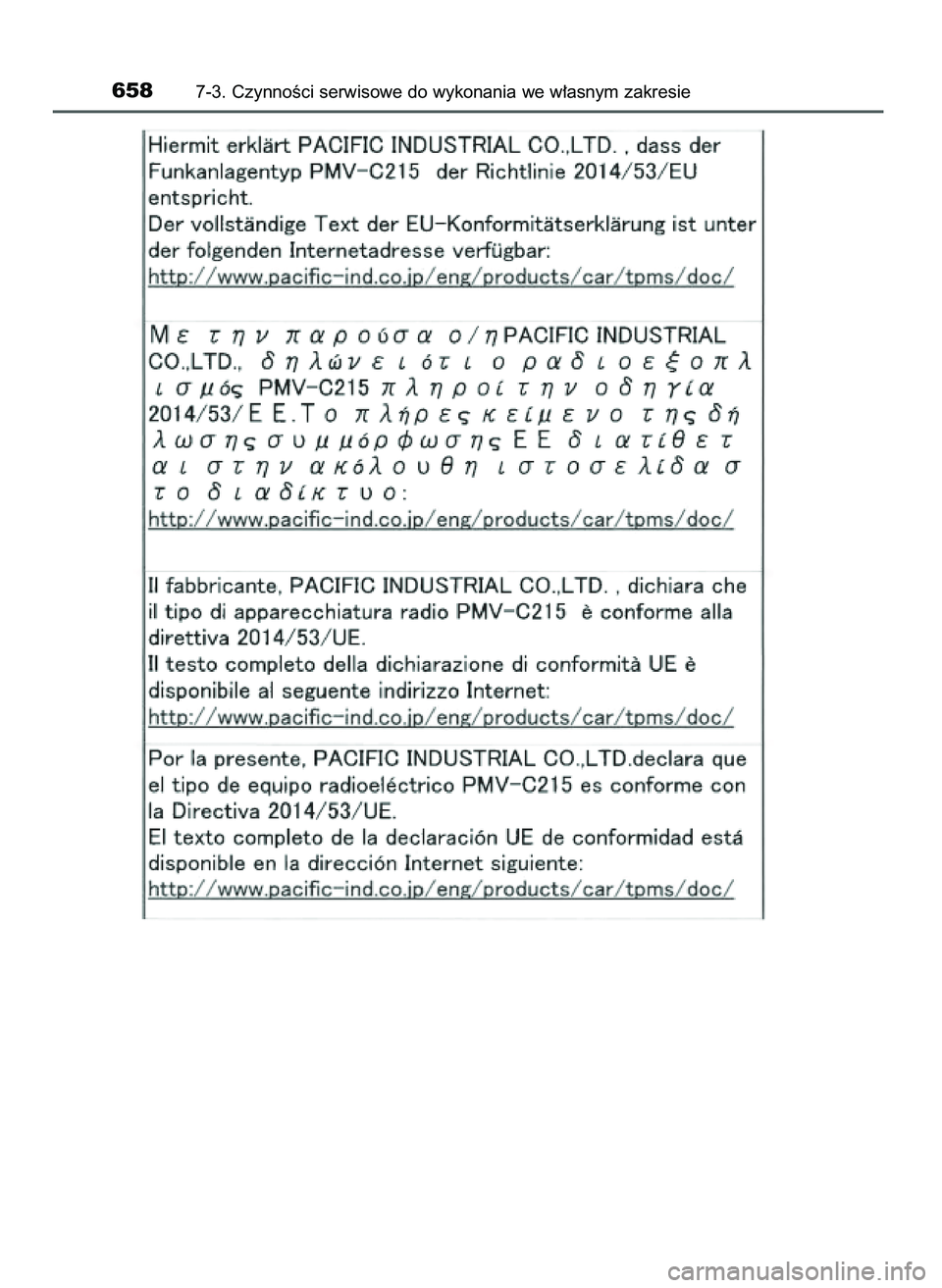

6587-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 658

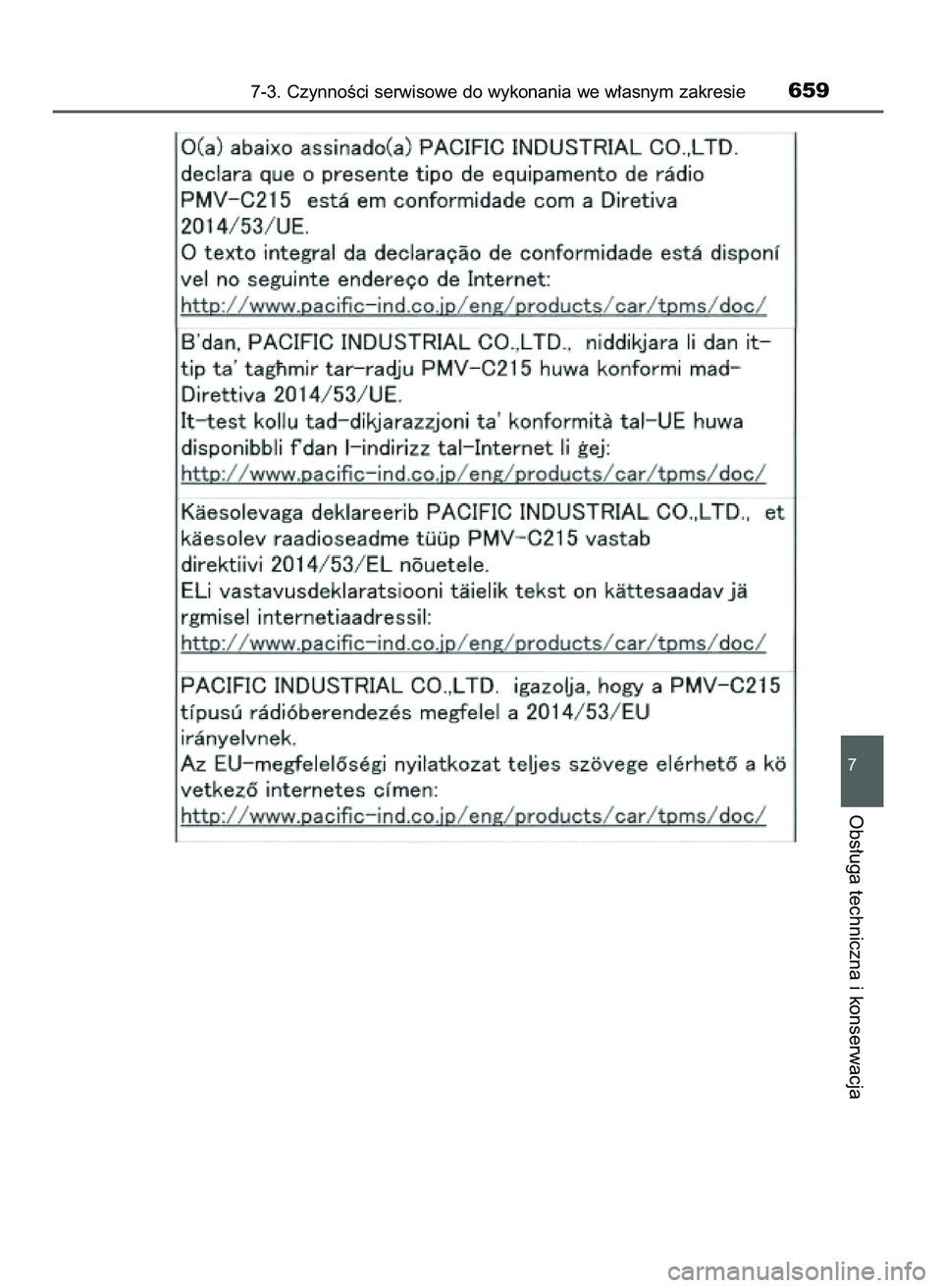

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie659
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 659

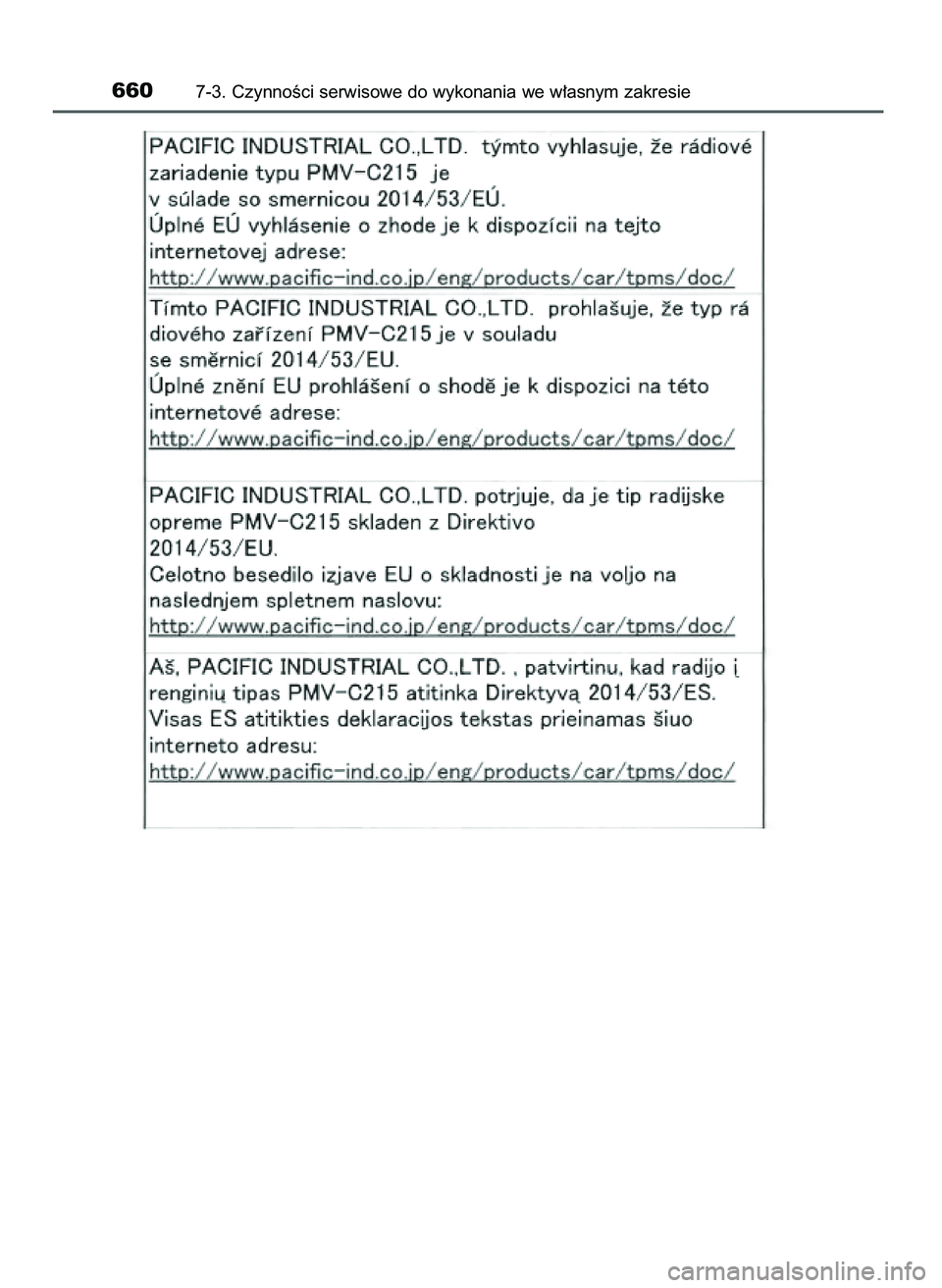

6607-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 660
