7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie671
7
Obs∏uga techniczna i konserwacja

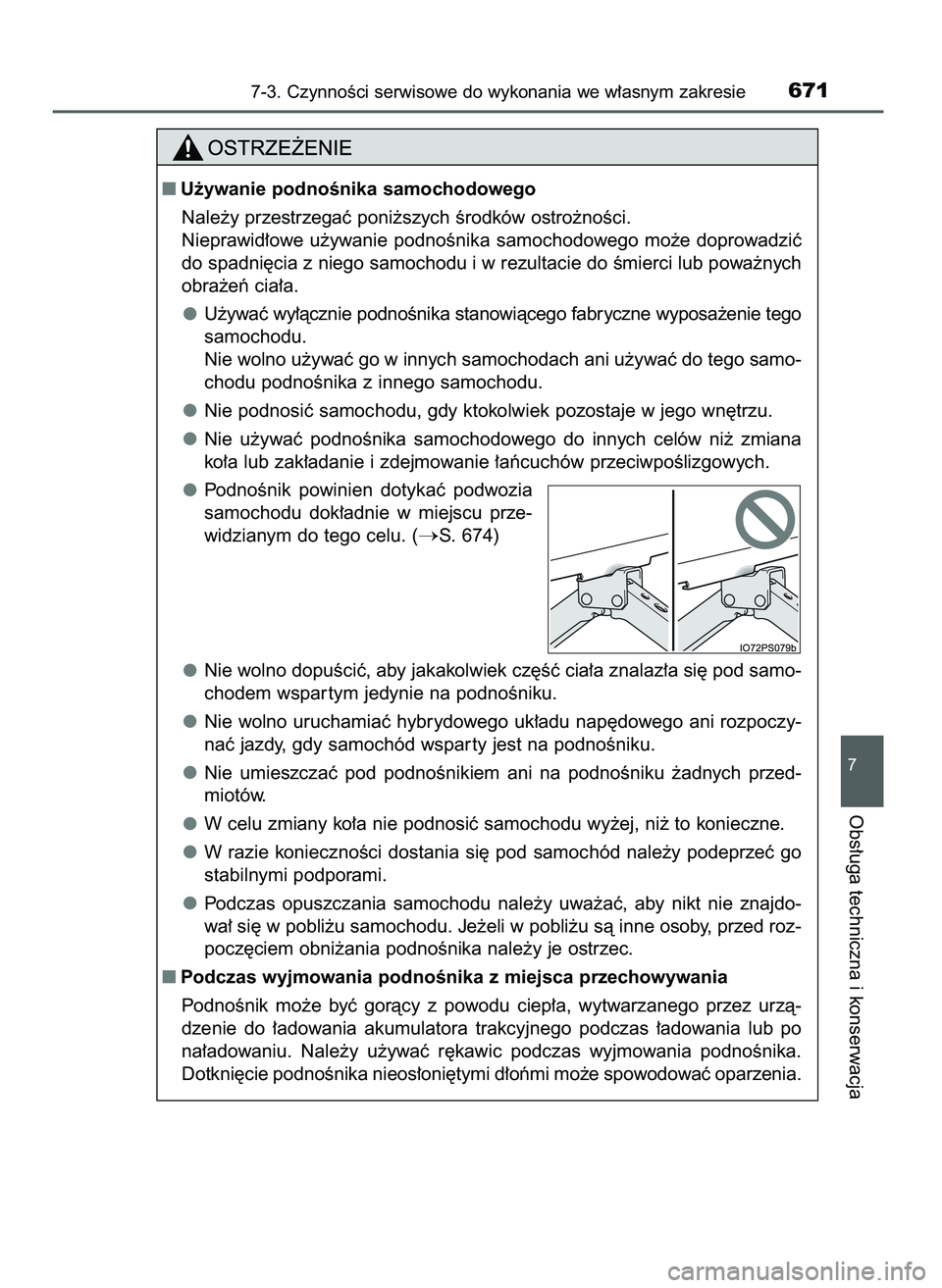

U˝ywanie podnoÊnika samochodowego
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu i w rezultacie do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie tego
samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samo-
chodu podnoÊnika z innego samochodu.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
PodnoÊnik powinien dotykaç podwozia
samochodu dok∏adnie w miejscu prze-
widzianym do tego celu. (
S. 674)
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspar tym jedynie na podnoÊniku.
Nie wolno uruchamiaç hybrydowego uk∏adu nap´dowego ani rozpoczy-
naç jazdy, gdy samochód wspar ty jest na podnoÊniku.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go
stabilnymi podporami.
Podczas opuszczania samochodu nale˝y uwa˝aç, aby nikt nie znajdo-
wa∏ si´ w pobli˝u samochodu. Je˝eli w pobli˝u sà inne osoby, przed roz-
pocz´ciem obni˝ania podnoÊnika nale˝y je ostrzec.
Podczas wyjmowania podnoÊnika z miejsca przechowywania
PodnoÊnik mo˝e byç goràcy z powodu ciep∏a, wytwarzanego przez urzà-
dzenie do ∏adowania akumulatora trakcyjnego podczas ∏adowania lub po
na∏adowaniu. Nale˝y u˝ywaç r´kawic podczas wyjmowania podnoÊnika.
Dotkni´cie podnoÊnika nieos∏oni´tymi d∏oƒmi mo˝e spowodowaç oparzenia.
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 671

Otworzyç drzwi baga˝nika. (S. 288)
Pociàgnàç taÊm´ do góry, aby
podnieÊç pod∏og´ baga˝nika
i wyjàç torb´ z narz´dziami.
Otworzyç torb´ z narz´dziami, a nast´pnie wyjàç korb´ podnoÊnika
i klucz do nakr´tek mocujàcych ko∏a.
Po zakoƒczeniu u˝ywania narz´dzi nale˝y je schowaç, wykonujàc wymie-
nione czynnoÊci w odwrotnej kolejnoÊci.
3
2
1
6727-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

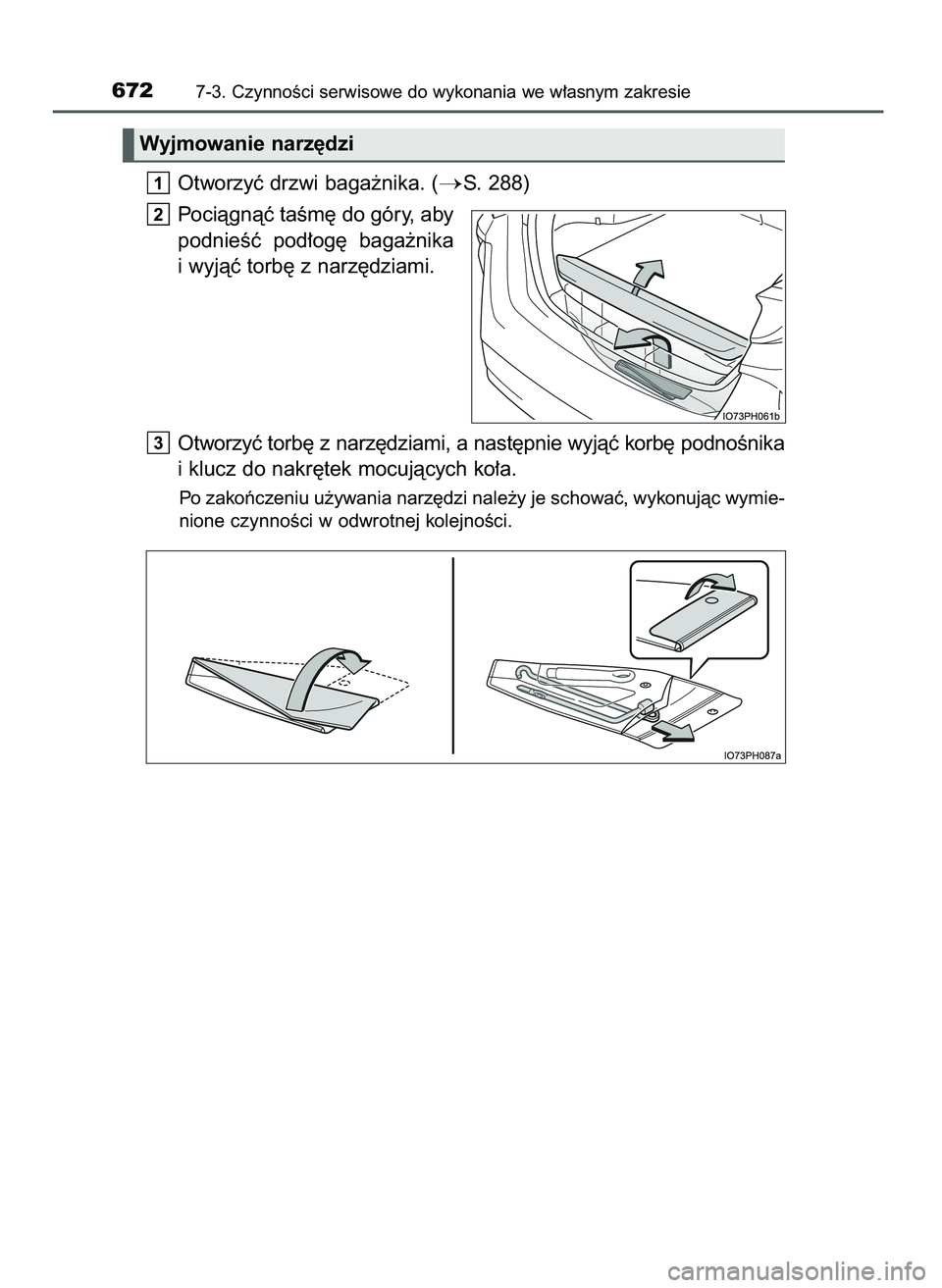

Wyjmowanie narz´dzi
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 672

Pociàgnàç pokryw´, aby od∏à-
czyç zaczepy, a nast´pnie
zdjàç pokryw´.
Obracajàc d∏onià element
podnoÊnika, poluzowaç go,
a nast´pnie powoli wyjàç pod-
noÊnik.
Podczas wyjmowania podnoÊni-
ka nale˝y zachowaç ostro˝noÊç,
poniewa˝ w zale˝noÊci od sytu-
acji mo˝e si´ on nagrzewaç.
(
S. 671)
Je˝eli elementu podnoÊnika nie mo˝na poluzowaç d∏onià, nale˝y to
zrobiç, u˝ywajàc korby podnoÊnika.
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie673
7
Obs∏uga techniczna i konserwacja

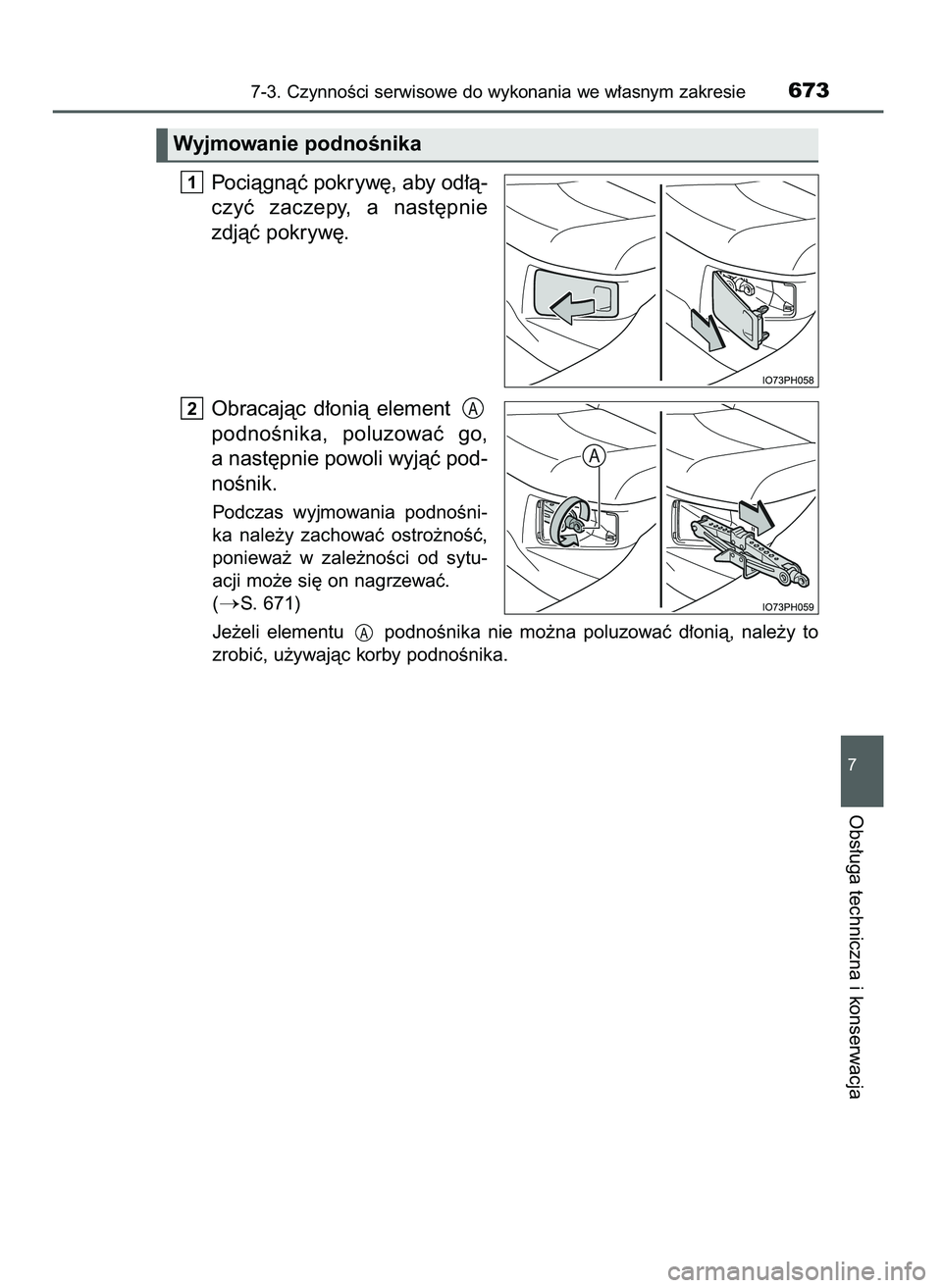

Wyjmowanie podnoÊnika
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 673

Pod∏o˝yç klin blokujàcy.
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).
Obracajàc d∏onià element
podnoÊnika, doprowadziç do
zetkni´cia si´ Êrodkowej cz´-
Êci g∏owicy podnoÊnika ze
Êrodkiem punktu podparcia
podwozia samochodu.
3
2
1
6747-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

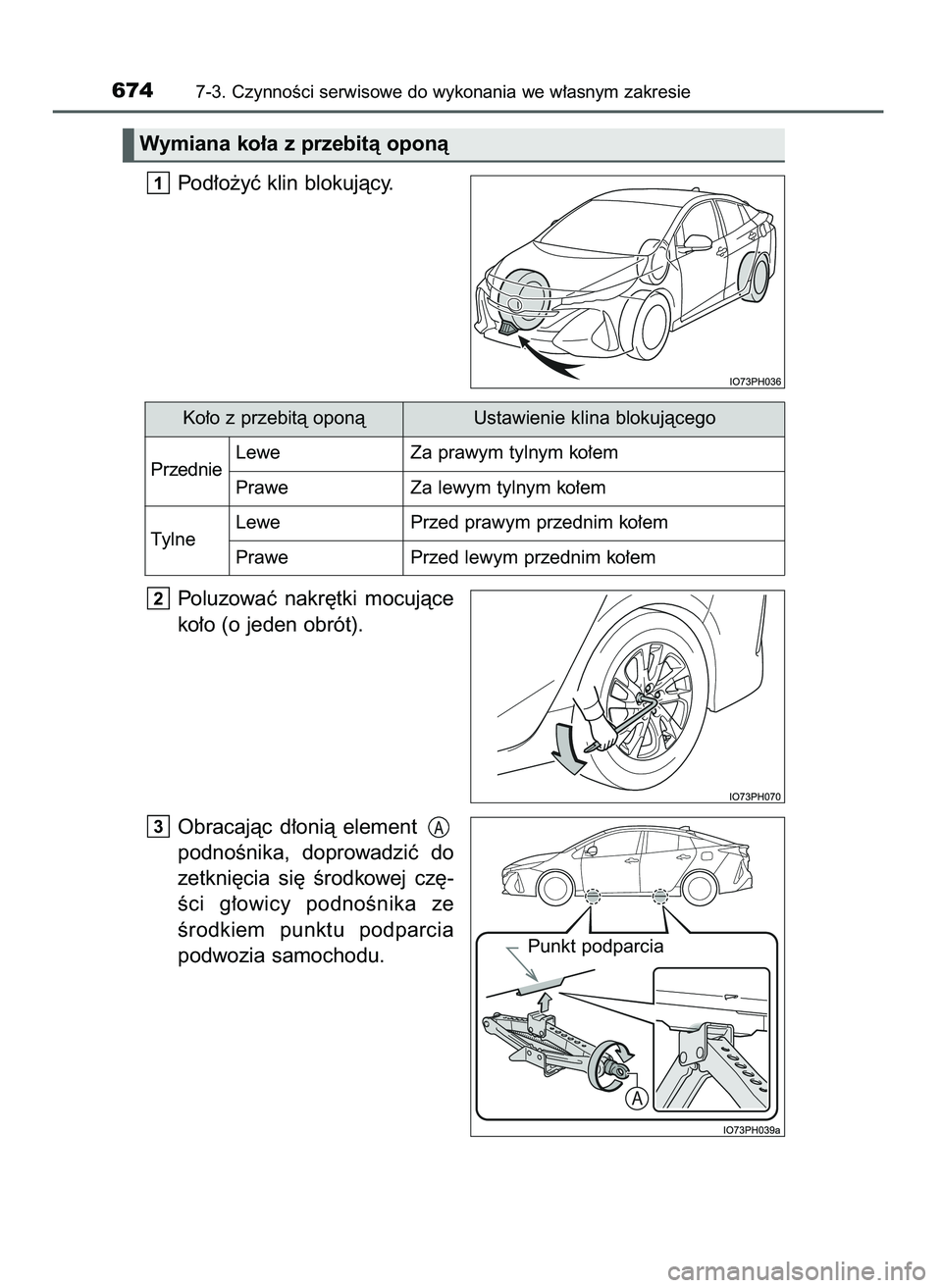

Wymiana ko∏a z przebità oponà
Ko∏o z przebità oponà
Przednie
TylneUstawienie klina blokujàcego
Lewe Za prawym tylnym ko∏em
Prawe Za lewym tylnym ko∏em
Lewe Przed prawym przednim ko∏em
Prawe Przed lewym przednim ko∏em
Punkt podparcia
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 674

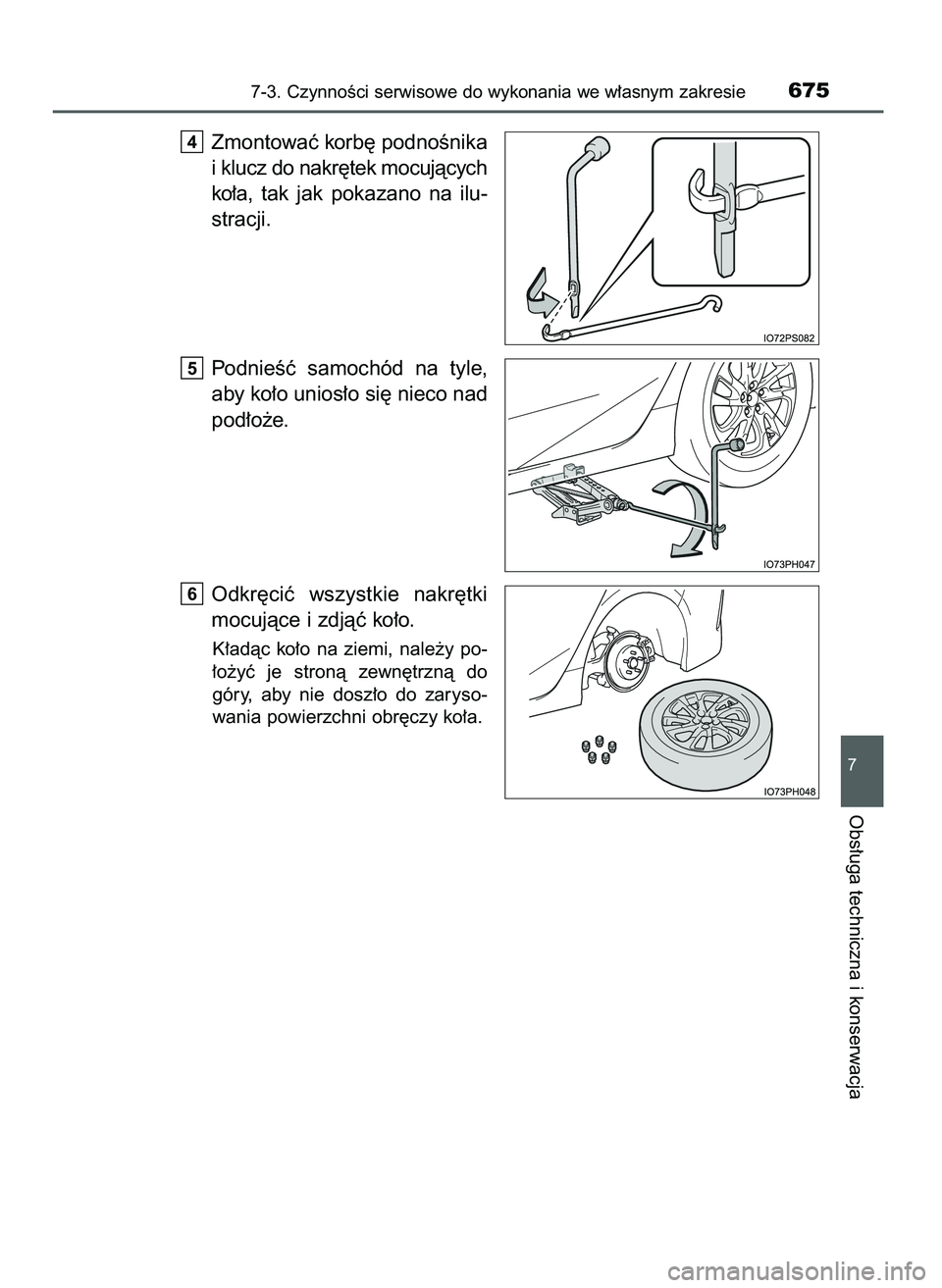

Zmontowaç korb´ podnoÊnika
i klucz do nakr´tek mocujàcych
ko∏a, tak jak pokazano na ilu-
stracji.
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
6
5
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie675
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 675

6767-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

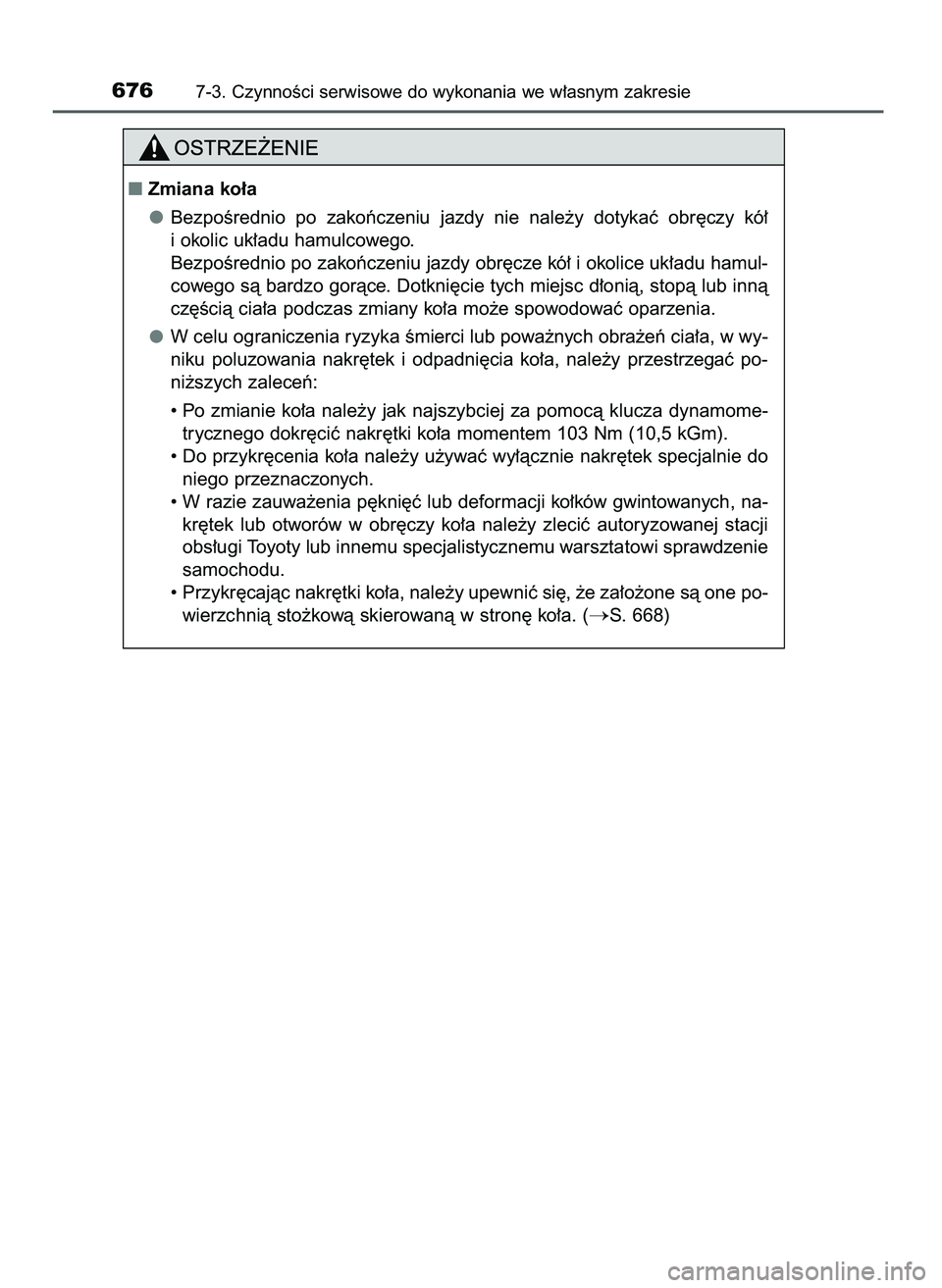

Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wy-
niku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç po-
ni˝szych zaleceƒ:
• Po zmianie ko∏a nale˝y jak najszybciej za pomocà klucza dynamome-
trycznego dokr´ciç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 668)
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 676

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o i w mniej wi´cej
jednakowym stopniu dokr´ciç
d∏onià wszystkie nakr´tki mo-
cujàce.
Nakr´tki nale˝y dokr´ciç na tyle,
aby ich podk∏adki zetkn´∏y si´
z obr´czà ko∏a.
OpuÊciç samochód.
Dwu- lub trzykrotnie dokr´ciç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.5
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie677
7
Obs∏uga techniczna i konserwacja

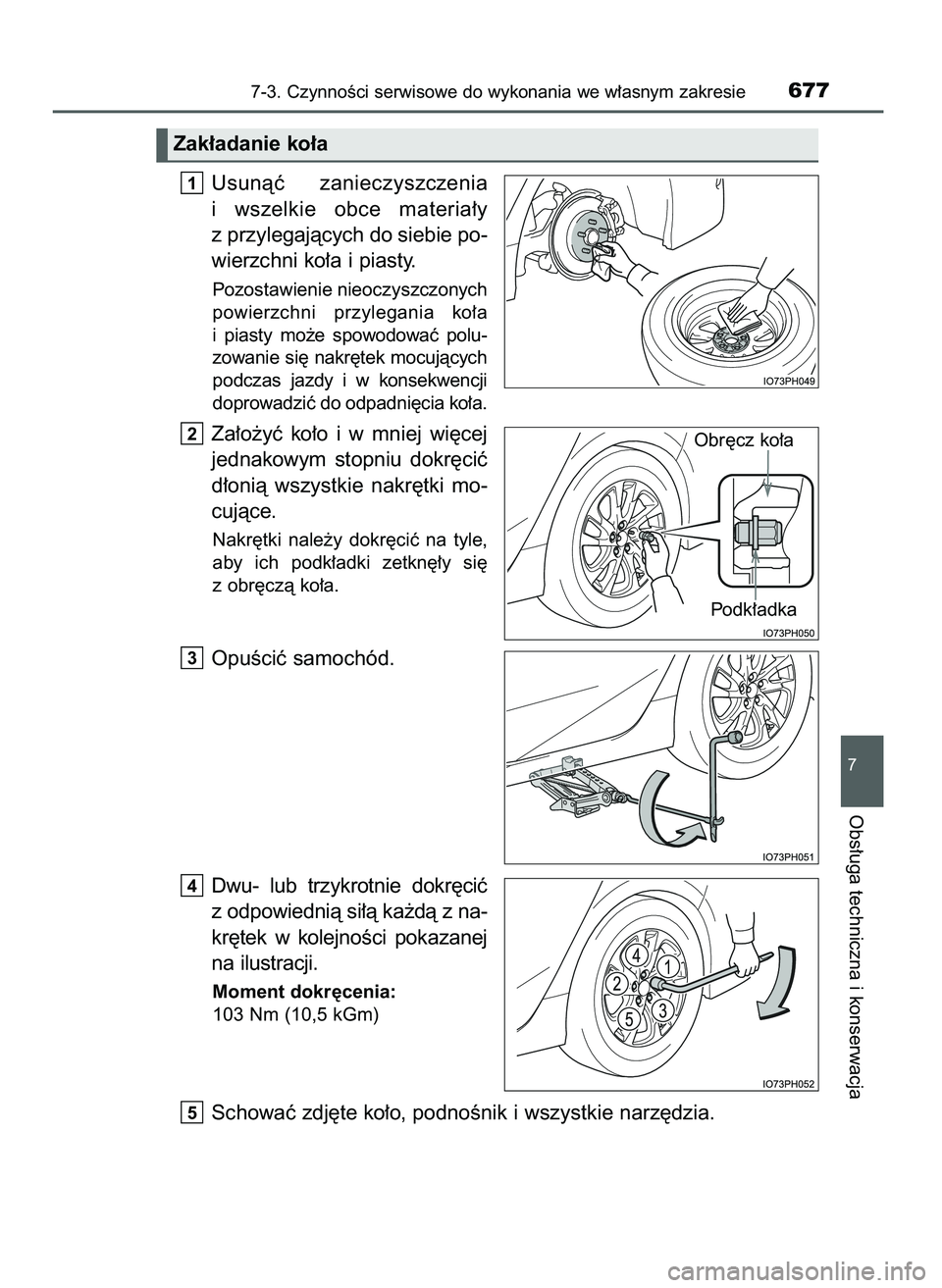

Zak∏adanie ko∏a
Obr´cz ko∏a
Podk∏adka
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 677

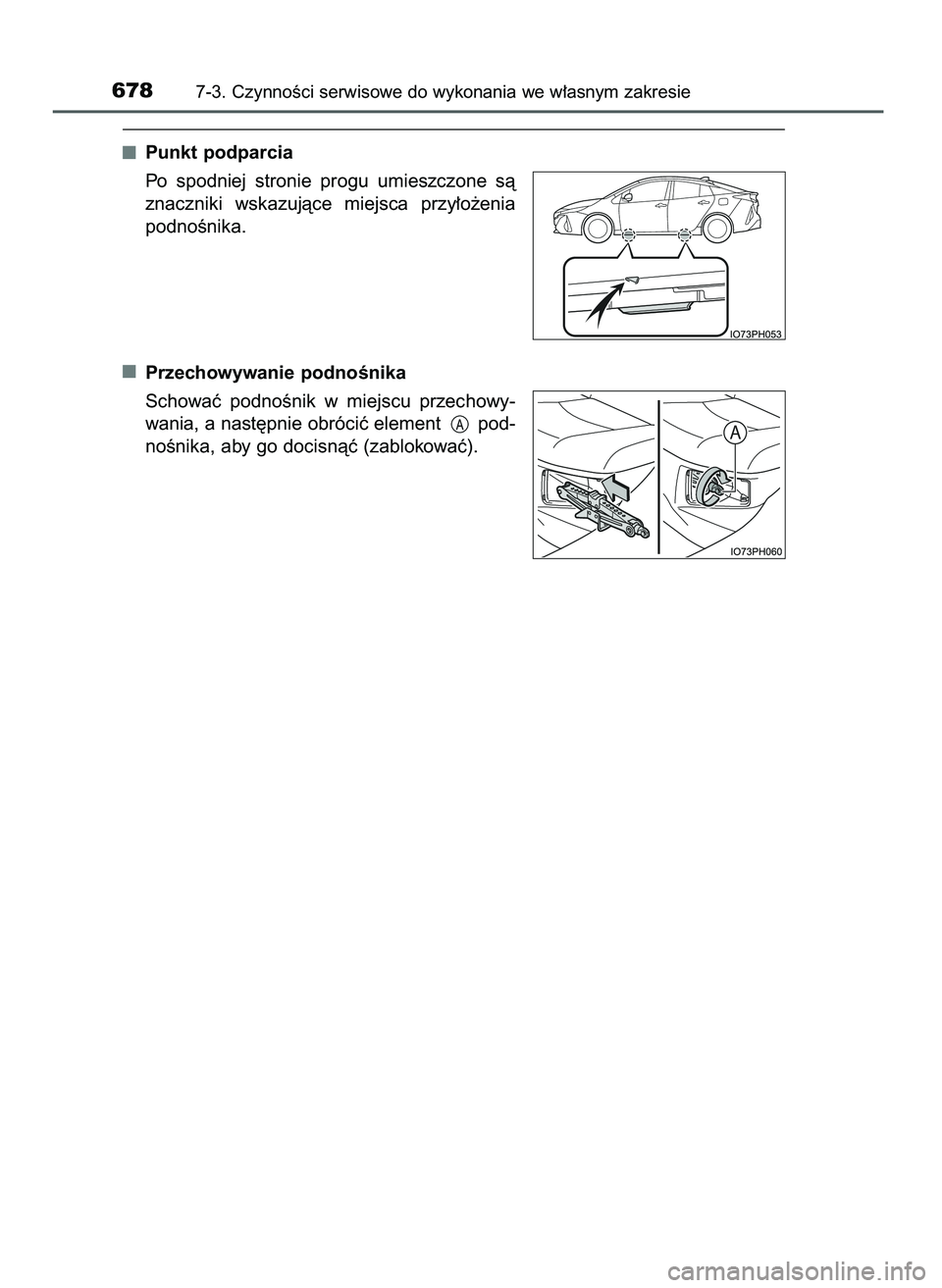

Punkt podparcia
Po spodniej stronie progu umieszczone sà
znaczniki wskazujàce miejsca przy∏o˝enia
podnoÊnika.
Przechowywanie podnoÊnika
Schowaç podnoÊnik w miejscu przechowy-
wania, a nast´pnie obróciç element pod-
noÊnika, aby go docisnàç (zablokowaç).
6787-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 678

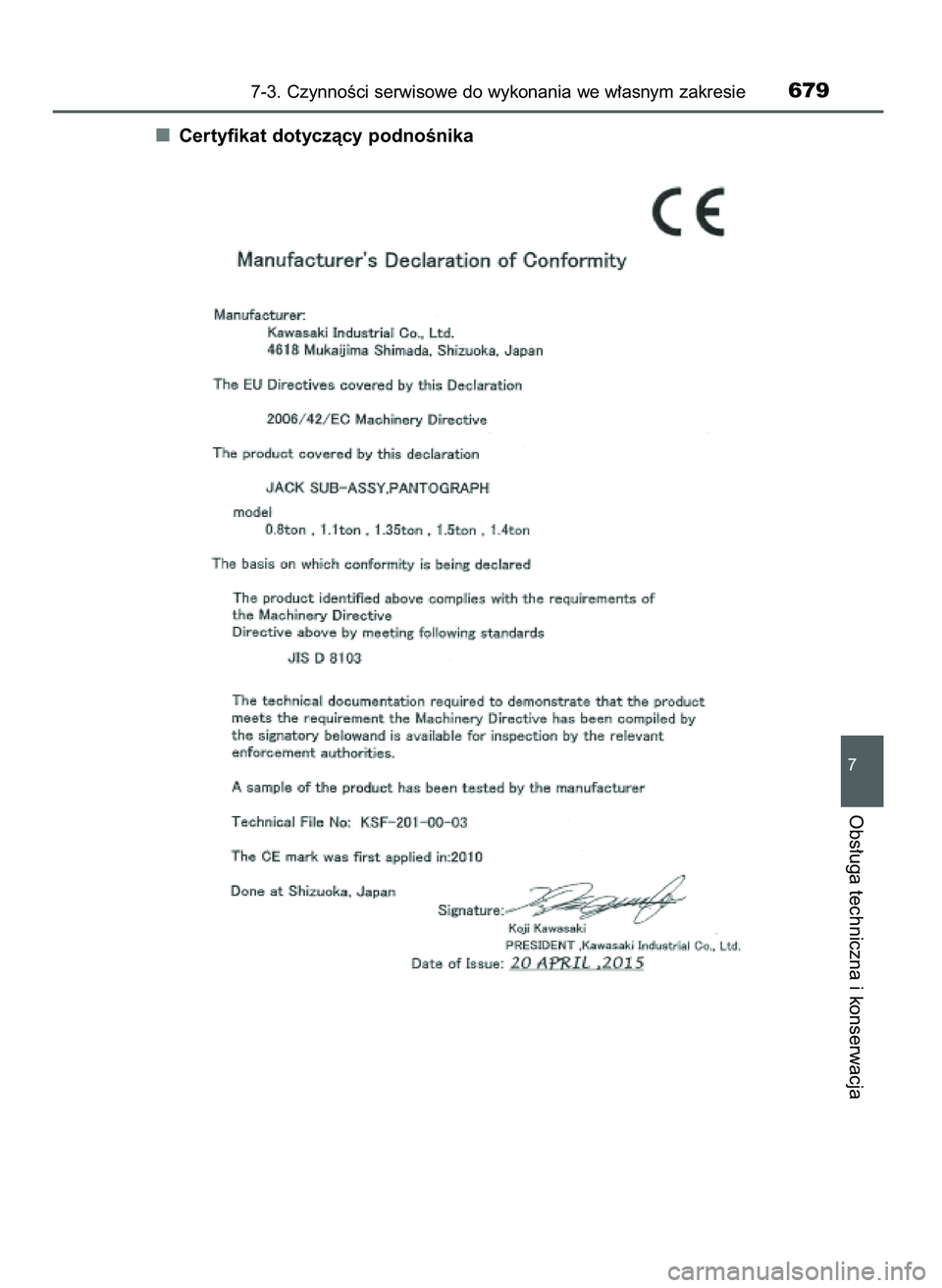

Certyfikat dotyczàcy podnoÊnika
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie679
7
Obs∏uga techniczna i konserwacja
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 679

6807-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Po u˝yciu narz´dzi i podnoÊnika
Przed podj´ciem jazdy nale˝y upewniç si´, ˝e wszystkie narz´dzia i pod-
noÊnik sà bezpiecznie schowane na swoich miejscach, co ograniczy ryzy-
ko odniesienia dodatkowych obra˝eƒ w razie zderzenia lub gwa∏townego
hamowania.
Wymiana opon
Wymian´ obr´czy kó∏, opon lub zaworów z czujnikami ciÊnienia i przekaêni-
kami sygna∏u nale˝y zlecaç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi, poniewa˝ przy tej czynnoÊci istnieje ryzyko
uszkodzenia zaworów z czujnikami ciÊnienia i przekaênikami sygna∏u.
Sposób post´powania z ozdobnymi elementami wykonanymi z two-
rzyw sztucznych (wersje wyposa˝one w opony 17-calowe)
S. 620
