2093. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

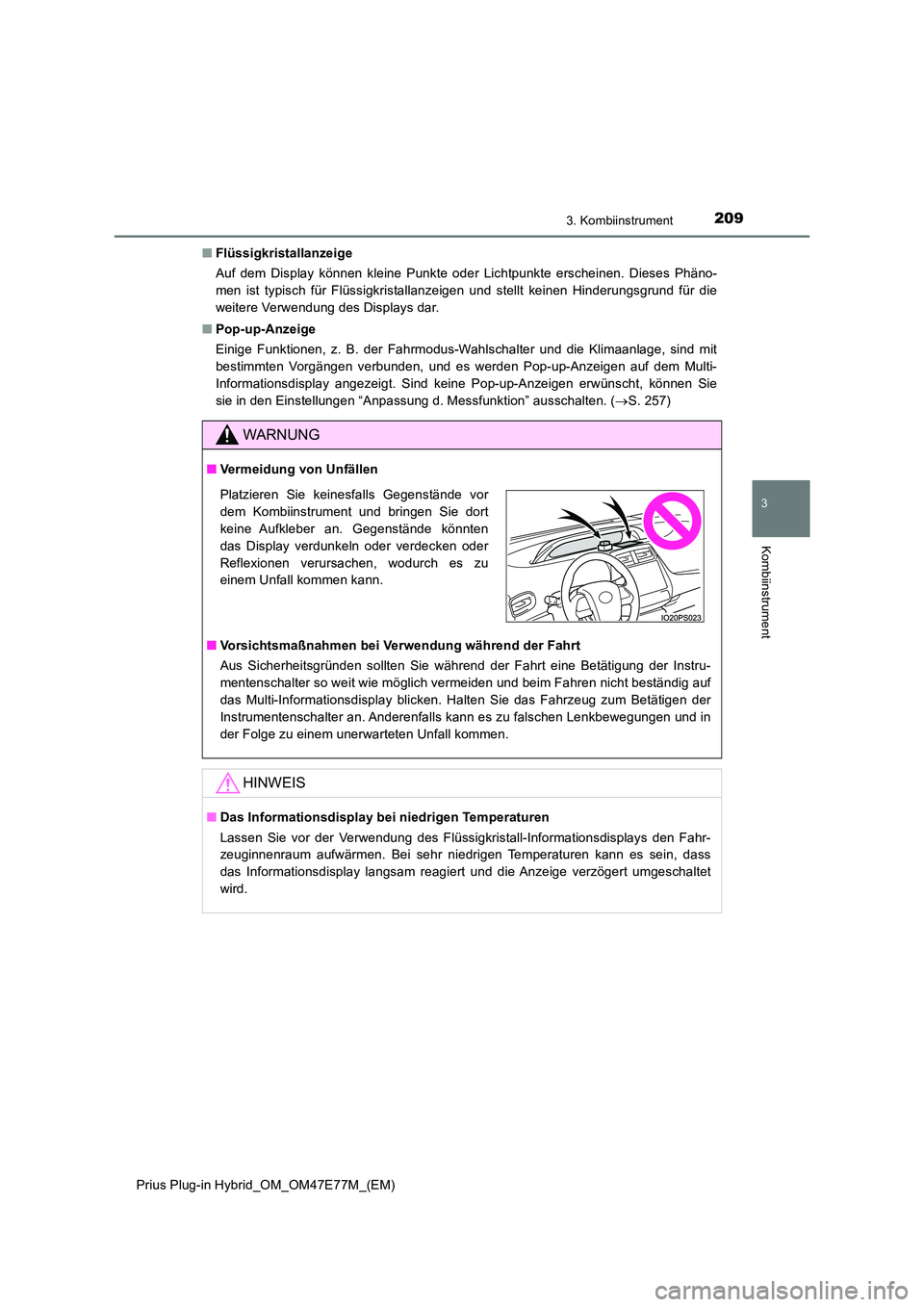

Q Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
Q Pop-up-Anzeige
Einige Funktionen, z. B. der Fahrmodus-Wahlschalter und die Klimaanlage, sind mit
bestimmten Vorgängen verbunden, und es werden Pop-up-Anzeigen auf dem Multi-
Informationsdisplay angezeigt. Sind keine Pop-up-Anzeigen erwünscht, können Sie
sie in den Einstellungen “Anpassung d. Messfunktion” ausschalten. ( S. 257)
WARNUNG
QVermeidung von Unfällen
Q Vorsichtsmaßnahmen bei Verwendung während der Fahrt
Aus Sicherheitsgründen sollten Sie während der Fahrt eine Betätigung der Instru-
mentenschalter so weit wie möglich vermeiden und beim Fahren nicht beständig auf
das Multi-Informationsdisplay blicken. Halten Sie das Fahrzeug zum Betätigen der
Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbewegungen und in
der Folge zu einem unerwarteten Unfall kommen.
HINWEIS
Q Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
Platzieren Sie keinesfalls Gegenstände vor
dem Kombiinstrument und bringen Sie dort
keine Aufkleber an. Gegenstände könnten
das Display verdunkeln oder verdecken oder
Reflexionen verursachen, wodurch es zu
einem Unfall kommen kann.

2103. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

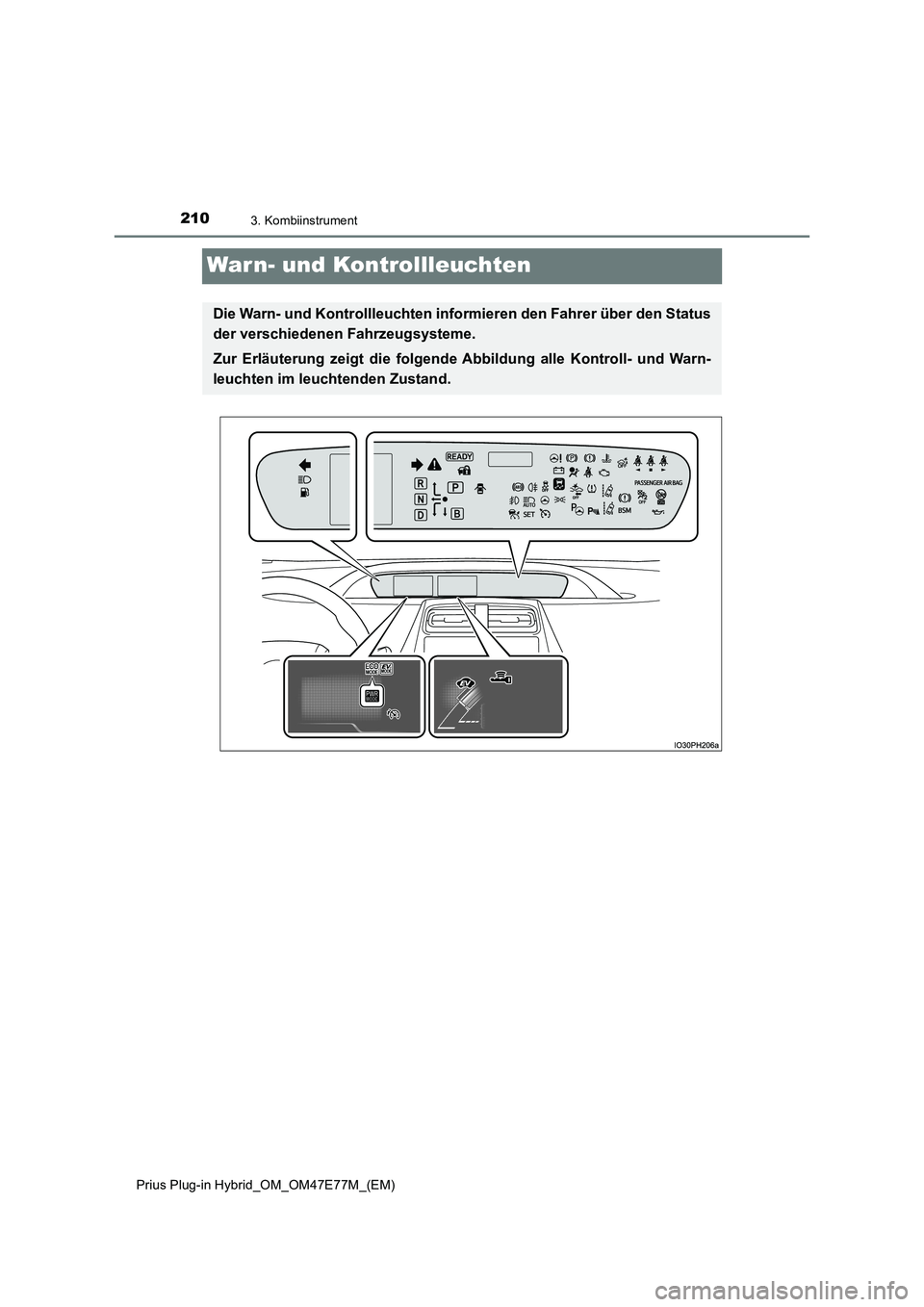

War n- und Kontrollleuchten
Die Warn- und Kontrollleuchten informieren den Fahrer über den Status
der verschiedenen Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Kontroll- und Warn-
leuchten im leuchtenden Zustand.

2113. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

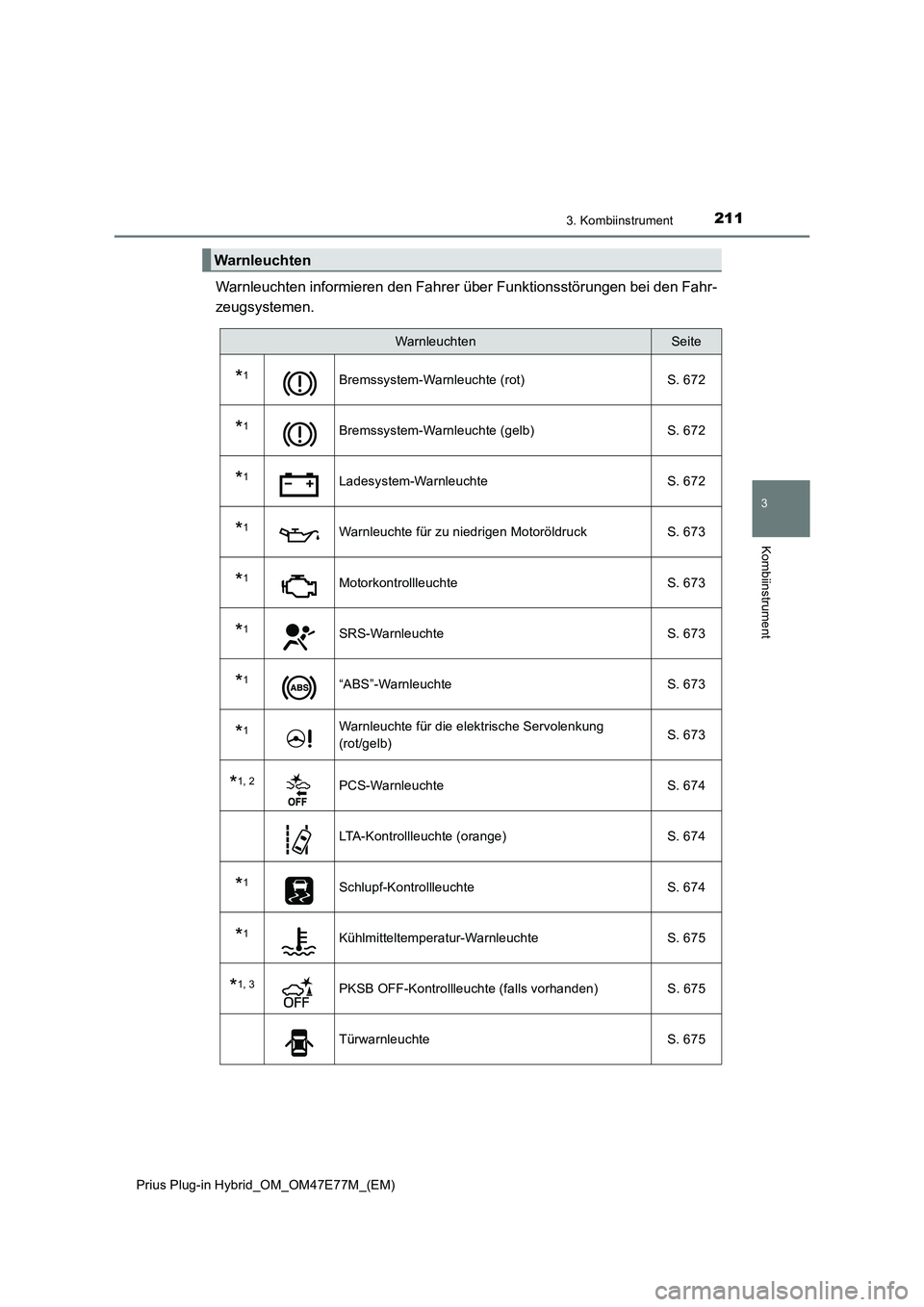

Warnleuchten informieren den Fahrer über Funktionsstörungen bei den Fahr-
zeugsystemen.
Warnleuchten
WarnleuchtenSeite
*1Bremssystem-Warnleuchte (rot) S. 672
*1Bremssystem-Warnleuchte (gelb) S. 672
*1Ladesystem-Warnleuchte S. 672
*1Warnleuchte für zu niedrigen Motoröldruck S. 673
*1Motorkontrollleuchte S. 673
*1SRS-Warnleuchte S. 673
*1“ABS”-Warnleuchte S. 673
*1Warnleuchte für die elektrische Servolenkung
(rot/gelb) S. 673
*1, 2PCS-Warnleuchte S. 674
LTA-Kontrollleuchte (orange) S. 674
*1Schlupf-Kontrollleuchte S. 674
*1Kühlmitteltemperatur-Warnleuchte S. 675
*1, 3PKSB OFF-Kontrollleuchte (falls vorhanden) S. 675
Türwarnleuchte S. 675

2123. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Die Leuchte blinkt oder leuchtet auf, um eine Funktionsstörung anzuzeigen.
*3: Die Leuchte blinkt, um eine Störung anzuzeigen.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kraftstoffreserve-Warnleuchte S. 675
Warnleuchte für den Fahrer- und
Beifahrer-SicherheitsgurtS. 675
Warnleuchte für die Rücksitz-Sicherheitsgurte S. 676
*1Hauptwarnleuchte S. 676
*1Reifendruck-Warnleuchte S. 676
Kontrollleuchten
WarnleuchtenSeite
KontrollleuchtenSeite
Blinker-Kontrollleuchte S. 343
Standlicht-Kontrollleuchte S. 345
Kontrollleuchte für die Feststellbremse S. 344
Fernlicht-Kontrollleuchte S. 346

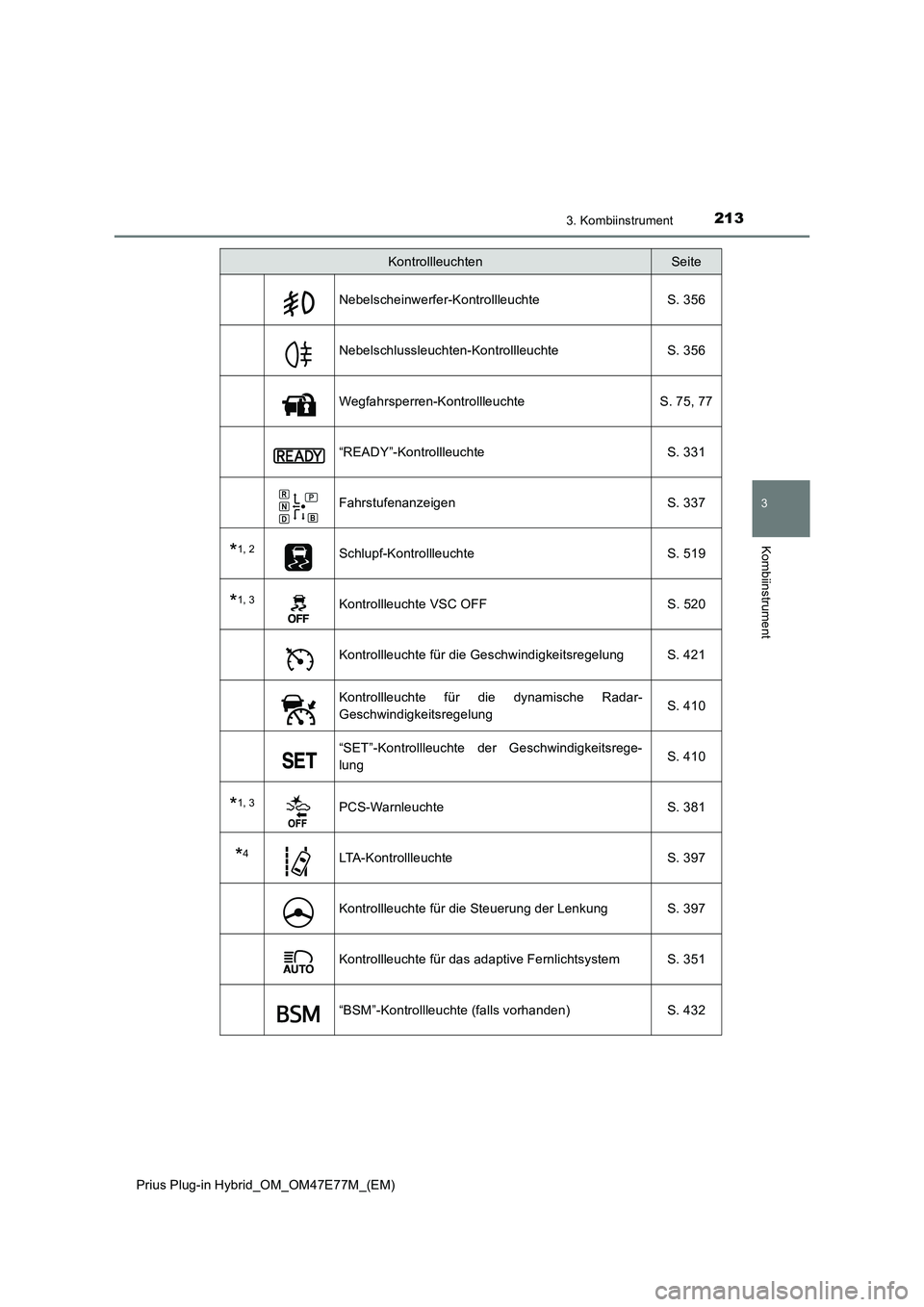

2133. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Nebelscheinwerfer-Kontrollleuchte S. 356
Nebelschlussleuchten-Kontrollleuchte S. 356
Wegfahrsperren-Kontrollleuchte S. 75, 77
“READY”-Kontrollleuchte S. 331
Fahrstufenanzeigen S. 337
*1, 2Schlupf-Kontrollleuchte S. 519
*1, 3Kontrollleuchte VSC OFF S. 520
Kontrollleuchte für die Geschwindigkeitsregelung S. 421
Kontrollleuchte für die dynamische Radar-
Geschwindigkeitsregelung S. 410
“SET”-Kontrollleuchte der Geschwindigkeitsrege-
lung S. 410
*1, 3PCS-Warnleuchte S. 381
*4LTA-Kontrollleuchte S. 397
Kontrollleuchte für die Steuerung der Lenkung S. 397
Kontrollleuchte für das adaptive Fernlichtsystem S. 351
“BSM”-Kontrollleuchte (falls vorhanden) S. 432
KontrollleuchtenSeite

2143. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*4: Die Farbe und der Leuchtzustand (dauerhaft leuchtend/blinkend) der Leuchte
ändern sich je nach Betriebszustand.

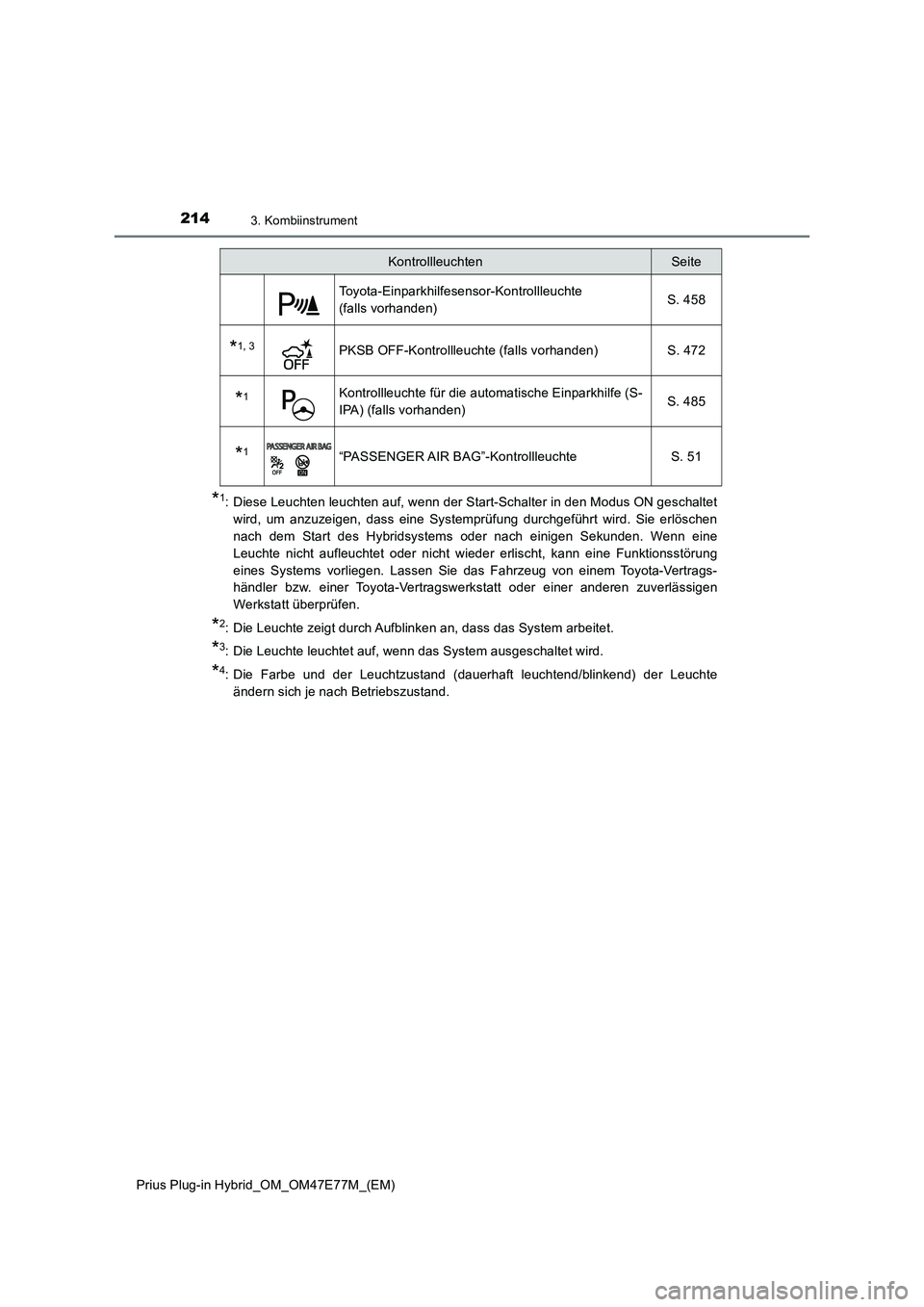

Toyota-Einparkhilfesensor-Kontrollleuchte
(falls vorhanden) S. 458
*1, 3PKSB OFF-Kontrollleuchte (falls vorhanden) S. 472
*1Kontrollleuchte für die automatische Einparkhilfe (S-
IPA) (falls vorhanden) S. 485
*1“PASSENGER AIR BAG”-Kontrollleuchte S. 51
KontrollleuchtenSeite

2153. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q

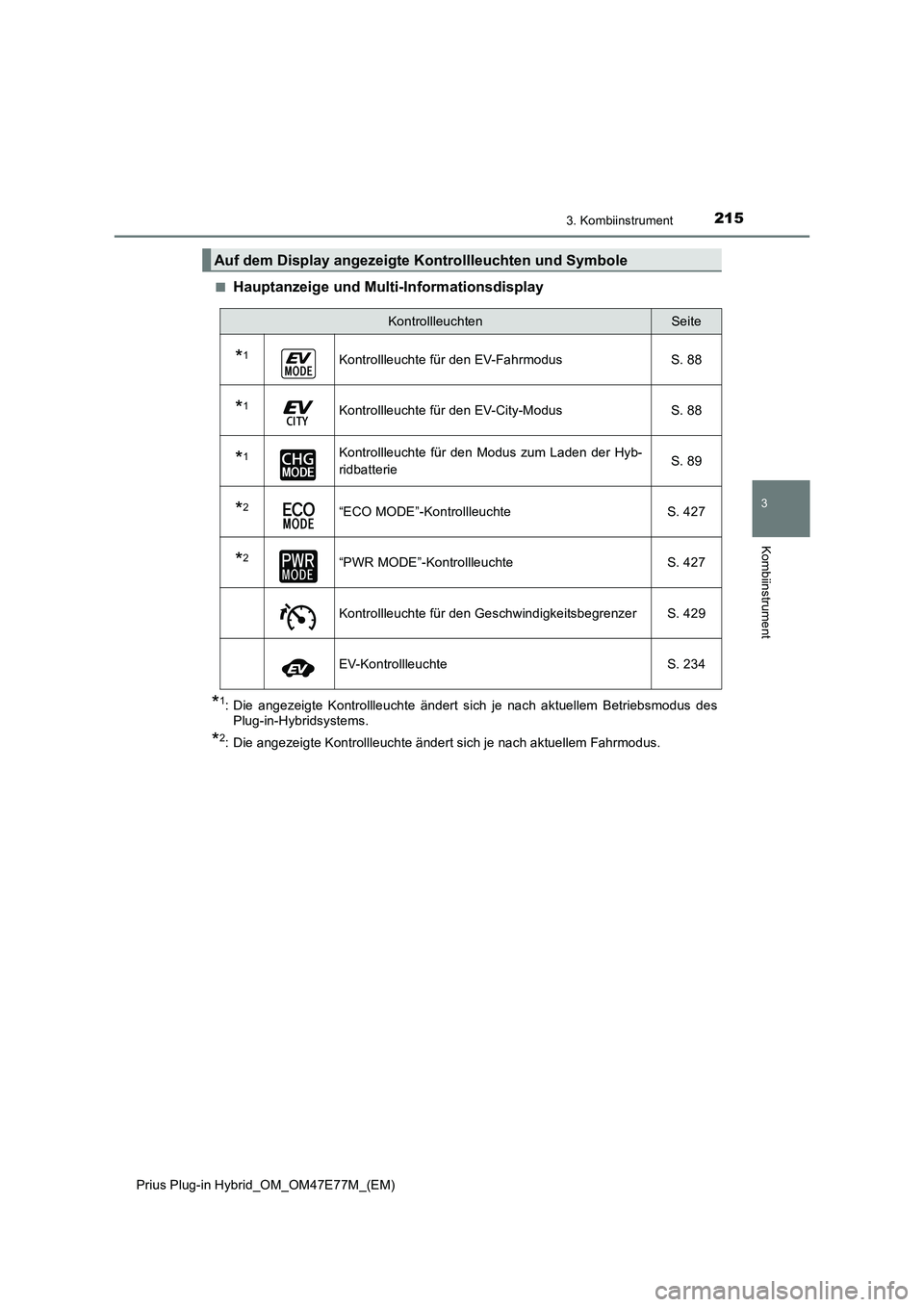

Hauptanzeige und Multi-Informationsdisplay
*1: Die angezeigte Kontrollleuchte ändert sich je nach aktuellem Betriebsmodus des
Plug-in-Hybridsystems.
*2: Die angezeigte Kontrollleuchte ändert sich je nach aktuellem Fahrmodus.
Auf dem Display angezeigte Kontrollleuchten und Symbole
KontrollleuchtenSeite
*1Kontrollleuchte für den EV-Fahrmodus S. 88
*1Kontrollleuchte für den EV-City-Modus S. 88
*1Kontrollleuchte für den Modus zum Laden der Hyb-
ridbatterieS. 89
*2“ECO MODE”-Kontrollleuchte S. 427
*2“PWR MODE”-Kontrollleuchte S. 427
Kontrollleuchte für den Geschwindigkeitsbegrenzer S. 429
EV-Kontrollleuchte S. 234

2163. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q

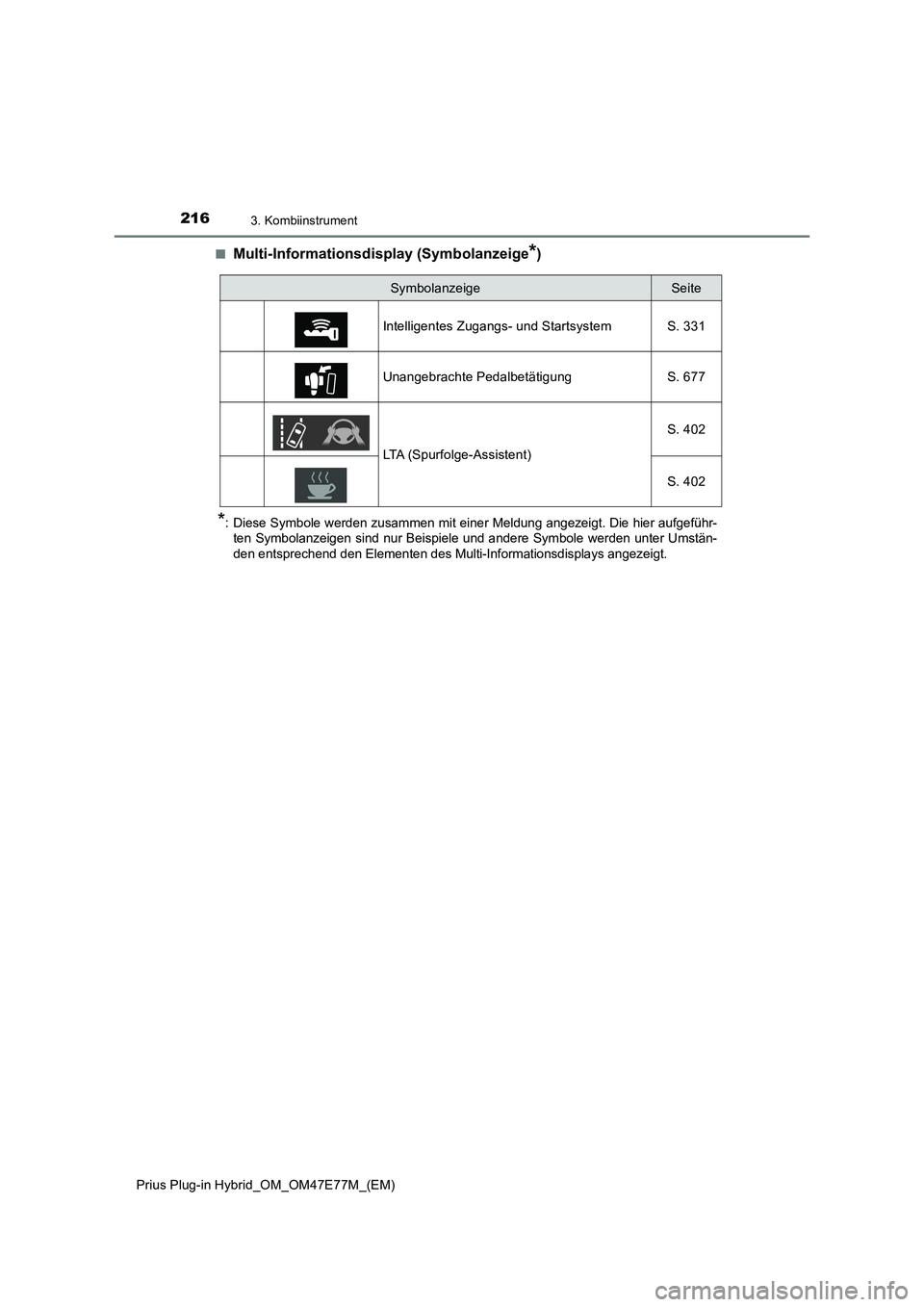

Multi-Informationsdisplay (Symbolanzeige*)
*: Diese Symbole werden zusammen mit einer Meldung angezeigt. Die hier aufgeführ-
ten Symbolanzeigen sind nur Beispiele und andere Symbole werden unter Umstän-
den entsprechend den Elementen des Multi-Informationsdisplays angezeigt.
SymbolanzeigeSeite
Intelligentes Zugangs- und Startsystem S. 331
Unangebrachte Pedalbetätigung S. 677
LTA (Spurfolge-Assistent)S. 402
S. 402

2173. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

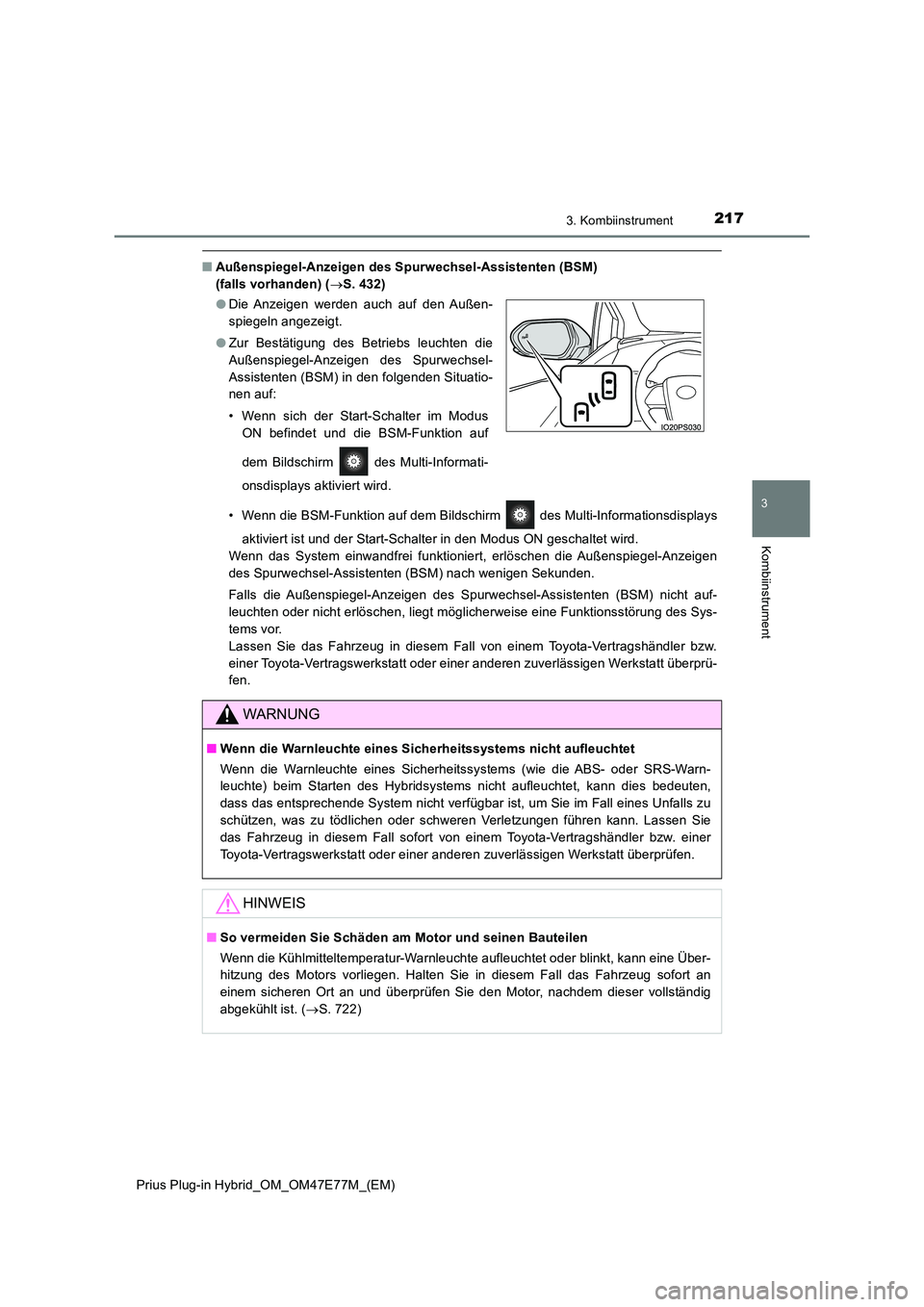

QAußenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM)
(falls vorhanden) ( S. 432)
• Wenn die BSM-Funktion auf dem Bildschirm des Multi-Informationsdisplays
aktiviert ist und der Start-Schalter in den Modus ON geschaltet wird.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen
des Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM) nicht auf-
leuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung des Sys-
tems vor.
Lassen Sie das Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
O Die Anzeigen werden auch auf den Außen-
spiegeln angezeigt.
O Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) in den folgenden Situatio-
nen auf:
• Wenn sich der Start-Schalter im Modus
ON befindet und die BSM-Funktion auf
dem Bildschirm des Multi-Informati-
onsdisplays aktiviert wird.
WARNUNG
Q Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warn-
leuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten,
dass das entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu
schützen, was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie
das Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
HINWEIS
Q So vermeiden Sie Schäden am Motor und seinen Bauteilen
Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinkt, kann eine Über-
hitzung des Motors vorliegen. Halten Sie in diesem Fall das Fahrzeug sofort an
einem sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig
abgekühlt ist. ( S. 722)

2183. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

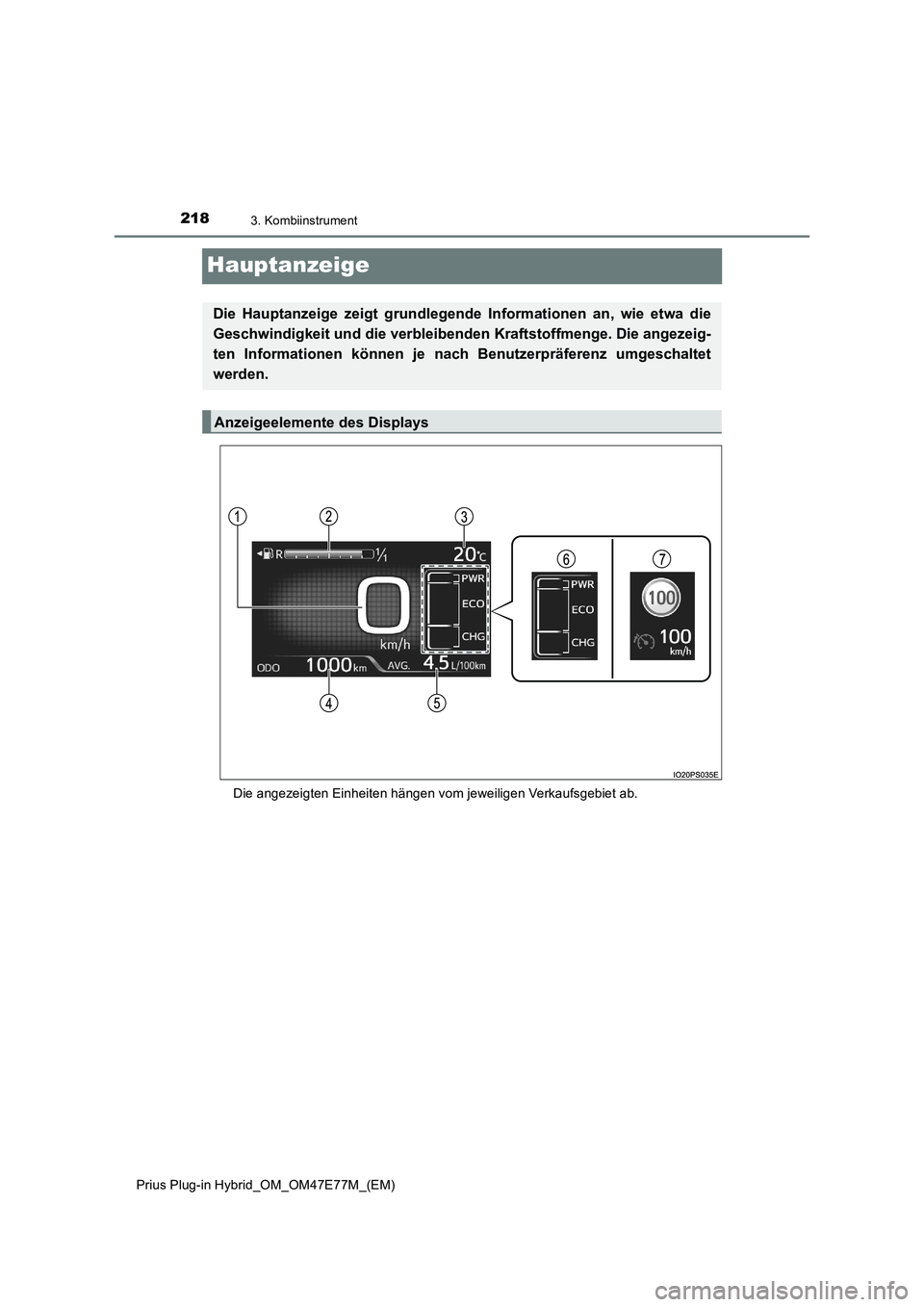

Hauptanzeige
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Die Hauptanzeige zeigt grundlegende Informationen an, wie etwa die
Geschwindigkeit und die verbleibenden Kraftstoffmenge. Die angezeig-
ten Informationen können je nach Benutzerpräferenz umgeschaltet
werden.
Anzeigeelemente des Displays
