2-2. Laden
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Verwenden der Ladezeitplan-Funktion
Beim Speichern eines Ladezeitplans können Sie die folgenden Einstellungen
ändern.
QAuswählen des Lademodus
Sie können einen der beiden folgenden Lademodi auswählen.
*1: Die Ladezeitplan-Funktion ist an die Uhr im Kombiinstrument gekoppelt. Stellen Sie
vor dem Speichern des Ladezeitplans sicher, dass die Uhrzeit auf dieser Uhr richtig
eingestellt ist.
*2: Je nach Zustand der Hybridbatterie (Traktionsbatterie) kann es zu einem geringfü-
gigen Fehler in Bezug auf den Zeitpunkt für den Start des Ladevorgangs kommen.
Q
Wiederholungseinstellung
Sie können einen periodischen Ladezeitplan erstellen, indem Sie den von
Ihnen gewünschten Wochentag auswählen.
Durch das Speichern eines Ladezeitplans können Sie einen Ladevor-
gang zu einem gewünschten Zeitpunkt durchführen lassen. Ferner kön-
nen Sie den Ladezeitplan an Ihren persönlichen Bedarf anpassen,
indem Sie beispielsweise einen bestimmten Abfahrtszeitpunkt einstel-
len, bis zu dem der Ladevorgang abgeschlossen sein soll, oder indem
Sie den Ladevorgang immer zum gleichen Zeitpunkt an bestimmten
Tagen durchführen lassen.
Einstellungen der Ladezeitplan-Funktion
LademodusFunktionsbeschreibung
“Start”
Hiermit wird der Ladevorgang zum eingestellten Zeitpunkt
gestartet
*1 und beendet, wenn die Batterie vollständig
geladen ist.
*2
“Abfahrt”
Hiermit wird der Ladevorgang so gestartet, dass er bis
zum eingestellten Zeitpunkt abgeschlossen ist.
Wenn Sie diese Einstellung auswählen, können Sie auch
die mit der Klimaanlage verbundene Funktion verwenden.
(Falls vorhanden)

1702-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q

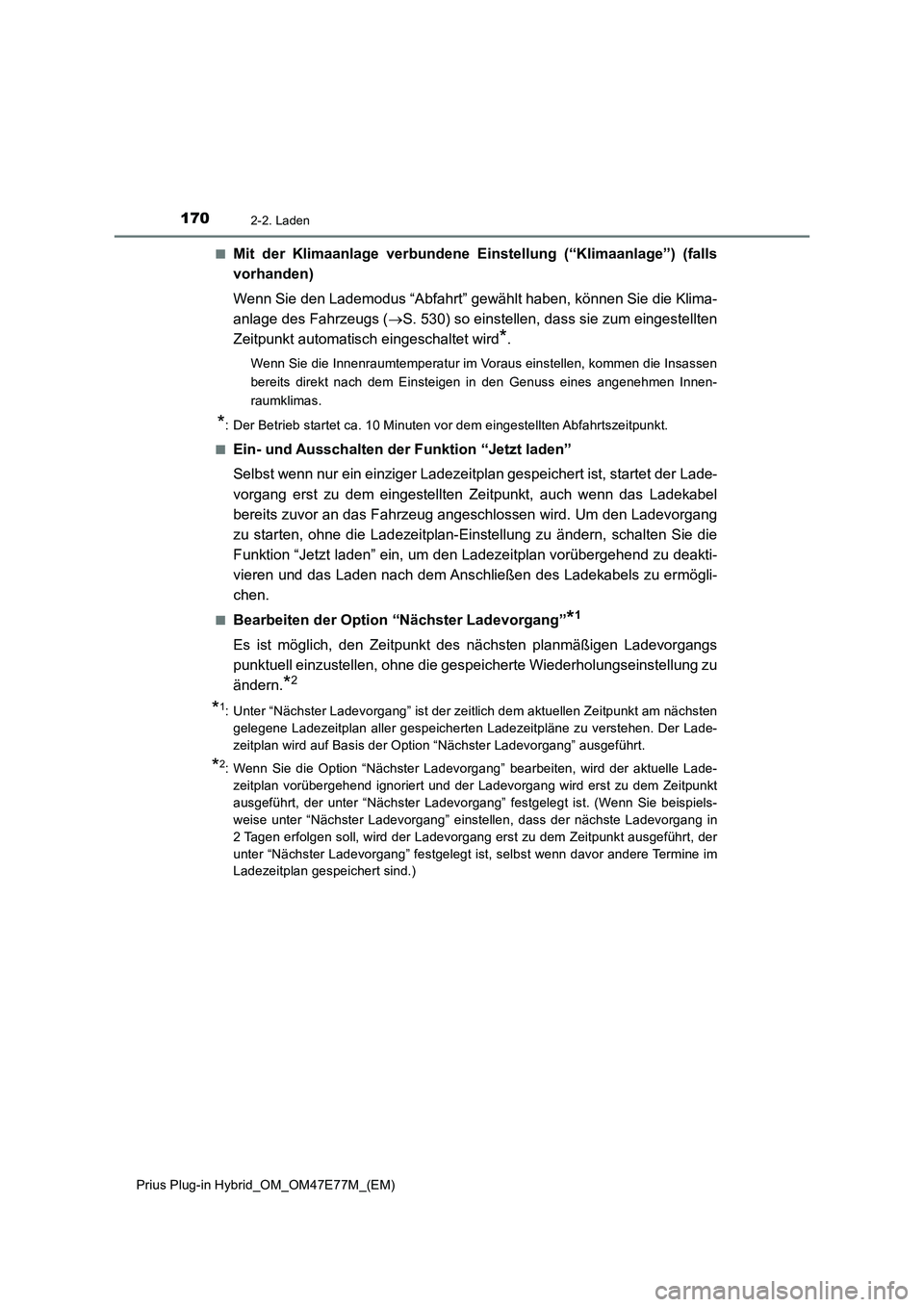

Mit der Klimaanlage verbundene Einstellung (“Klimaanlage”) (falls
vorhanden)
Wenn Sie den Lademodus “Abfahrt” gewählt haben, können Sie die Klima-
anlage des Fahrzeugs (S. 530) so einstellen, dass sie zum eingestellten
Zeitpunkt automatisch eingeschaltet wird
*.
Wenn Sie die Innenraumtemperatur im Voraus einstellen, kommen die Insassen
bereits direkt nach dem Einsteigen in den Genuss eines angenehmen Innen-
raumklimas.
*: Der Betrieb startet ca. 10 Minuten vor dem eingestellten Abfahrtszeitpunkt.
Q
Ein- und Ausschalten der Funktion “Jetzt laden”
Selbst wenn nur ein einziger Ladezeitplan gespeichert ist, startet der Lade-
vorgang erst zu dem eingestellten Zeitpunkt, auch wenn das Ladekabel
bereits zuvor an das Fahrzeug angeschlossen wird. Um den Ladevorgang
zu starten, ohne die Ladezeitplan-Einstellung zu ändern, schalten Sie die
Funktion “Jetzt laden” ein, um den Ladezeitplan vorübergehend zu deakti-
vieren und das Laden nach dem Anschließen des Ladekabels zu ermögli-
chen.
QBearbeiten der Option “Nächster Ladevorgang”*1
Es ist möglich, den Zeitpunkt des nächsten planmäßigen Ladevorgangs
punktuell einzustellen, ohne die gespeicherte Wiederholungseinstellung zu
ändern.
*2
*1: Unter “Nächster Ladevorgang” ist der zeitlich dem aktuellen Zeitpunkt am nächsten
gelegene Ladezeitplan aller gespeicherten Ladezeitpläne zu verstehen. Der Lade-
zeitplan wird auf Basis der Option “Nächster Ladevorgang” ausgeführt.
*2: Wenn Sie die Option “Nächster Ladevorgang” bearbeiten, wird der aktuelle Lade-
zeitplan vorübergehend ignoriert und der Ladevorgang wird erst zu dem Zeitpunkt
ausgeführt, der unter “Nächster Ladevorgang” festgelegt ist. (Wenn Sie beispiels-
weise unter “Nächster Ladevorgang” einstellen, dass der nächste Ladevorgang in
2 Tagen erfolgen soll, wird der Ladevorgang erst zu dem Zeitpunkt ausgeführt, der
unter “Nächster Ladevorgang” festgelegt ist, selbst wenn davor andere Termine im
Ladezeitplan gespeichert sind.)

1712-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
QLadezeitplan
ODer Ladezeitplan kann nicht während der Fahrt eingestellt werden.
OSie können bis zu 15 Ladezeitpläne speichern.
QSo stellen Sie sicher, dass die Ladezeitplan-Funktion korrekt funktioniert
Überprüfen Sie die folgenden Punkte.
OStellen Sie die Uhr auf die richtige Uhrzeit ein (S. 206)
ODer Kalender ist auf das richtige Datum eingestellt (S. 208)
OStellen Sie sicher, dass der Start-Schalter ausgeschaltet ist
OSchließen Sie nach dem Speichern des Ladezeitplans das Ladekabel an
Der Startzeitpunkt für den Ladevorgang wird auf Basis des Ladezeitplans festgelegt,
der beim Anschließen des Ladekabels gespeichert war.
OVergewissern Sie sich nach dem Anschließen des Ladekabels, dass die Ladekont-
rollleuchte blinkt (S. 115)
OVerwenden Sie keine Steckdose mit einer Abschaltfunktion (einschließlich einer
Timerfunktion)
Verwenden Sie eine Steckdose, die konstant Strom liefert. Bei Steckdosen, bei
denen die Stromzufuhr aufgrund einer Timerfunktion usw. unterbrochen wird, wird
der Ladevorgang möglicherweise nicht plangemäß ausgeführt, wenn die Stromzu-
fuhr zum eingestellten Zeitpunkt unterbrochen ist.
QWenn das Ladekabel an das Fahrzeug angeschlossen bleibt
Selbst wenn mehrere aufeinanderfolgende Ladezeitpläne gespeichert wurden, wird
der nächste Ladevorgang erst dann entsprechend dem Ladezeitplan durchgeführt,
wenn das Ladekabel nach Abschluss des vorigen Ladevorgangs abgezogen und wie-
der angeschlossen wurde. Ferner wird ein Ladevorgang entsprechend dem Ladezeit-
plan nicht durchgeführt, wenn die Hybridbatterie (Traktionsbatterie) vollständig
geladen ist.
Q“Klimaanlage” (falls vorhanden)
OWenn die mit der Klimaanlage verbundene Einstellung aktiviert ist, läuft die Klimaan-
lage bis zum eingestellten Abfahrtszeitpunkt. Dabei verbraucht die Klimaanlage elek-
trische Energie, weshalb es vorkommen kann, dass der Ladevorgang zum
eingestellten Abfahrtszeitpunkt noch nicht abgeschlossen ist.
OWenn die Hybridbatterie (Traktionsbatterie) vollständig geladen ist, wird der Ladevor-
gang nicht ausgeführt, selbst wenn ein Ladezeitplan gespeichert ist. Wenn jedoch
die Funktion “Klimaanlage” aktiviert ist, fängt die Klimaanlage kurz vor dem unter
“Abfahrt” eingestellten Zeitpunkt an zu arbeiten. Wenn dies geschieht, verbraucht die
Klimaanlage elektrische Energie und die Hybridbatterie (Traktionsbatterie) ist daher
bei der Abfahrt möglicherweise nicht vollständig geladen.
OWenn die Türen entriegelt werden, funktioniert die Klimaanlage nicht.

1722-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)QWenn Ladezeitpläne ignoriert werden
Wenn die folgenden Vorgänge durchgeführt werden, während sich die Ladezeitplan-
Funktion im Standby-Betrieb befindet, wird der Ladezeitplan vorübergehend deakti-
viert und der Ladevorgang wird gestartet.
OWenn Sie die ferngesteuerte Klimaanlage (S. 543) betätigen
OWenn Sie die Funktion “Jetzt laden” einschalten (S. 178)
OWenn Sie einen Vorgang durchführen, durch den das Laden per Ladezeitplan vorü-
bergehend deaktiviert wird (S. 161)
QAuswirkungen der Außentemperatur
Wenn Sie den Lademodus “Abfahrt” gewählt haben, kann es vorkommen, dass der
Ladezeitplan aufgrund der Außentemperatur ignoriert wird und der Ladevorgang star-
tet.
Q“Hybridbatt.-Kühlung” (falls vorhanden) (S. 148)
Wenn ein Ladevorgang per Ladezeitplan durchgeführt wird, wird die Funktion zur Küh-
lung der Hybridbatterie (Traktionsbatterie) je nach Temperatur der Hybridbatterie
(Traktionsbatterie) möglicherweise ein- bzw. ausgeschaltet.
OWenn Sie den Lademodus “Start” gewählt haben, startet die Kühlung zum eingestell-
ten Ladevorgang-Startzeitpunkt.
OWenn Sie den Lademodus “Abfahrt” gewählt haben, startet die Kühlung ca.
30 Minuten vor dem Startzeitpunkt für den Ladevorgang. Falls jedoch nicht genü-
gend Zeit vorhanden ist, um den Ladevorgang entsprechend dem Ladezeitplan zu
beenden, kann es vorkommen, dass die für die Kühlung der Hybridbatterie (Trakti-
onsbatterie) zur Verfügung stehende Zeit gekürzt wird und die Funktion “Hybridbatt.-
Kühlung” den Betrieb nicht aufnimmt.

1732-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

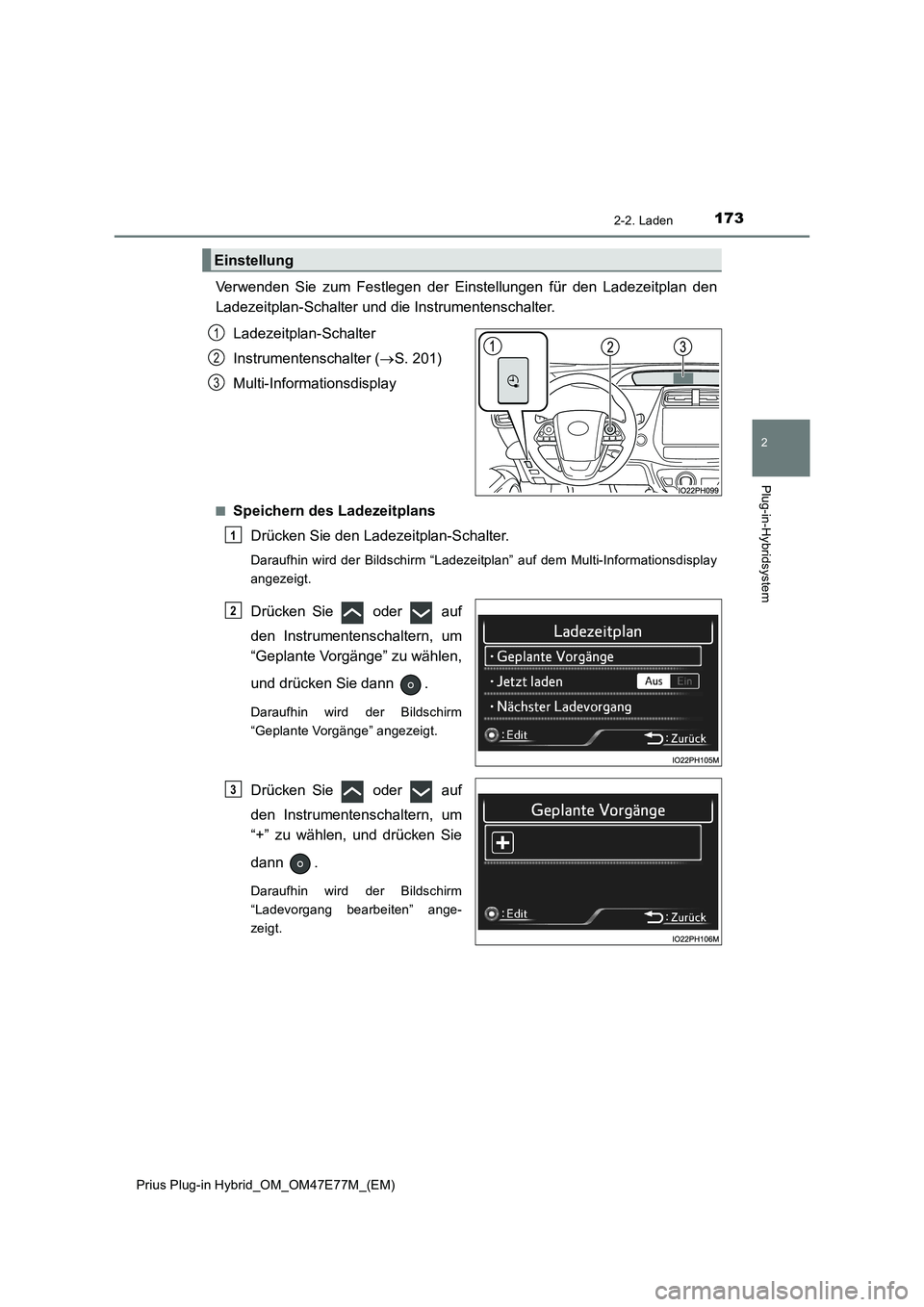

Verwenden Sie zum Festlegen der Einstellungen für den Ladezeitplan den
Ladezeitplan-Schalter und die Instrumentenschalter.
Ladezeitplan-Schalter
Instrumentenschalter (S. 201)
Multi-Informationsdisplay
QSpeichern des Ladezeitplans
Drücken Sie den Ladezeitplan-Schalter.
Daraufhin wird der Bildschirm “Ladezeitplan” auf dem Multi-Informationsdisplay
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Geplante Vorgänge” zu wählen,
und drücken Sie dann .
Daraufhin wird der Bildschirm
“Geplante Vorgänge” angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“+” zu wählen, und drücken Sie
dann .
Daraufhin wird der Bildschirm
“Ladevorgang bearbeiten” ange-
zeigt.
Einstellung
1
2
3
1
2
3

1742-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

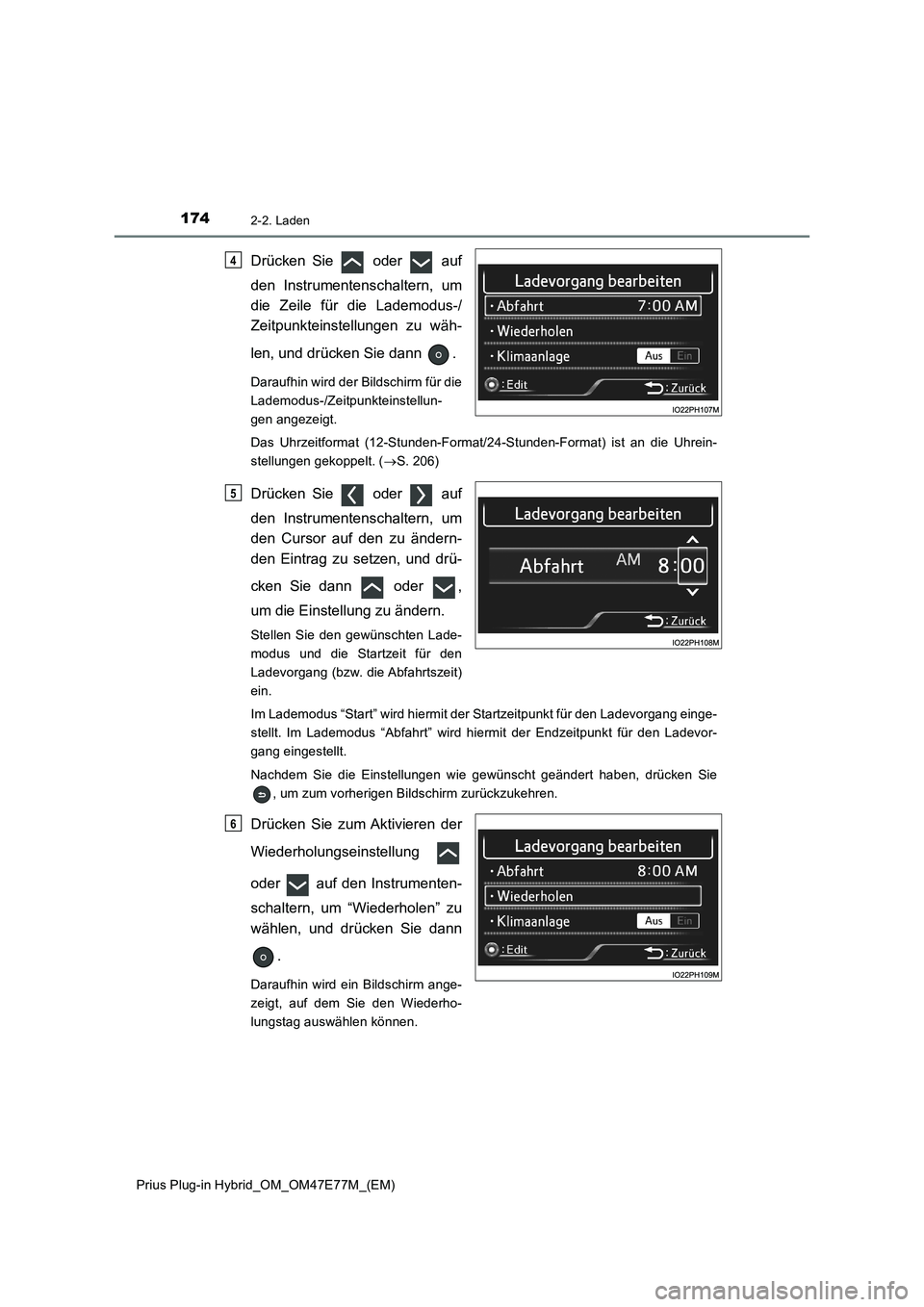

Drücken Sie oder auf
den Instrumentenschaltern, um
die Zeile für die Lademodus-/
Zeitpunkteinstellungen zu wäh-
len, und drücken Sie dann .
Daraufhin wird der Bildschirm für die
Lademodus-/Zeitpunkteinstellun-
gen angezeigt.
Das Uhrzeitformat (12-Stunden-Format/24-Stunden-Format) ist an die Uhrein-
stellungen gekoppelt. (S. 206)
Drücken Sie oder auf
den Instrumentenschaltern, um
den Cursor auf den zu ändern-
den Eintrag zu setzen, und drü-
cken Sie dann oder ,
um die Einstellung zu ändern.
Stellen Sie den gewünschten Lade-
modus und die Startzeit für den
Ladevorgang (bzw. die Abfahrtszeit)
ein.
Im Lademodus “Start” wird hiermit der Startzeitpunkt für den Ladevorgang einge-
stellt. Im Lademodus “Abfahrt” wird hiermit der Endzeitpunkt für den Ladevor-
gang eingestellt.
Nachdem Sie die Einstellungen wie gewünscht geändert haben, drücken Sie
, um zum vorherigen Bildschirm zurückzukehren.
Drücken Sie zum Aktivieren der
Wiederholungseinstellung
oder auf den Instrumenten-
schaltern, um “Wiederholen” zu
wählen, und drücken Sie dann
.
Daraufhin wird ein Bildschirm ange-
zeigt, auf dem Sie den Wiederho-
lungstag auswählen können.
4
5
6

1752-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

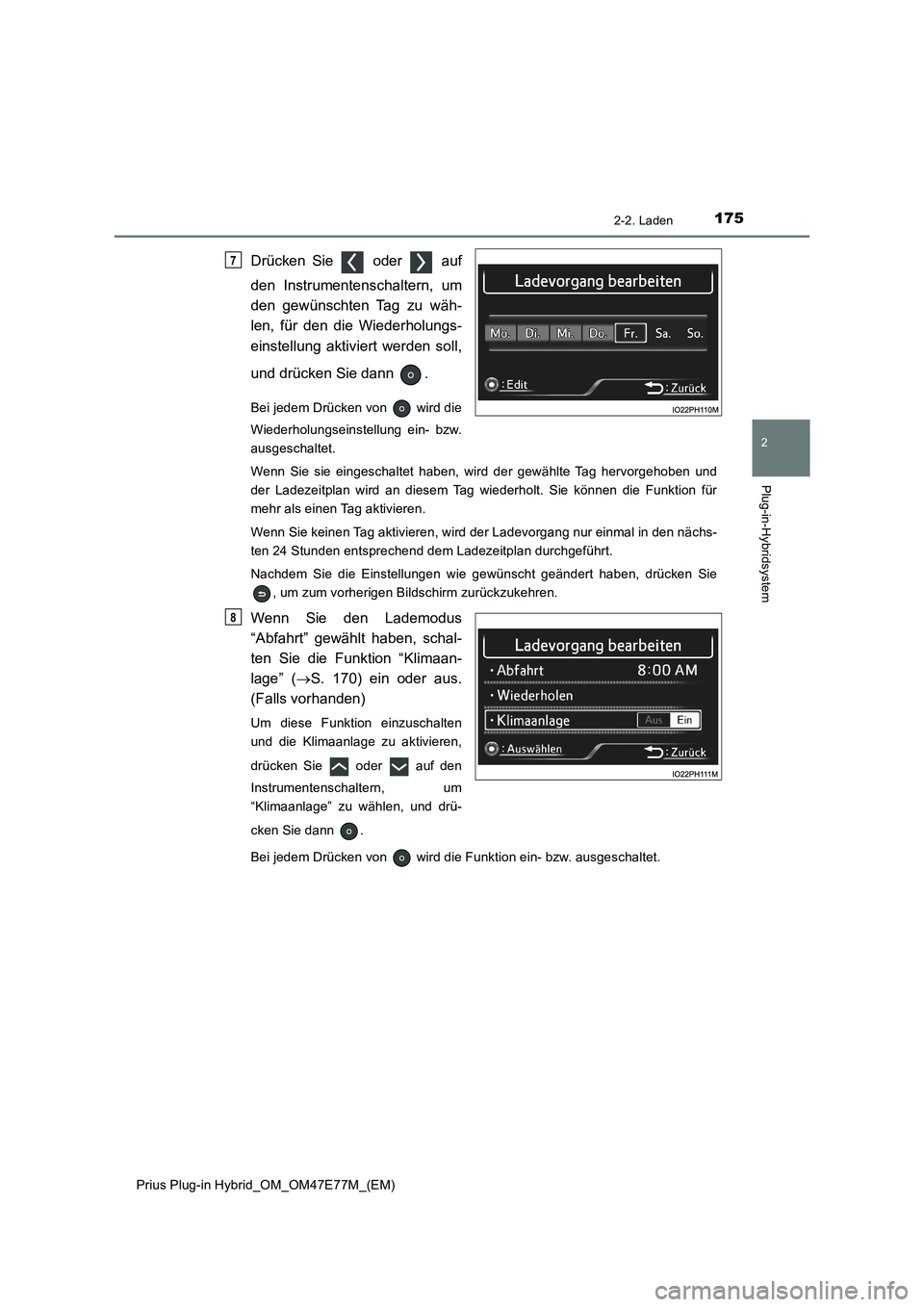

Drücken Sie oder auf
den Instrumentenschaltern, um
den gewünschten Tag zu wäh-
len, für den die Wiederholungs-
einstellung aktiviert werden soll,
und drücken Sie dann .
Bei jedem Drücken von wird die
Wiederholungseinstellung ein- bzw.
ausgeschaltet.
Wenn Sie sie eingeschaltet haben, wird der gewählte Tag hervorgehoben und
der Ladezeitplan wird an diesem Tag wiederholt. Sie können die Funktion für
mehr als einen Tag aktivieren.
Wenn Sie keinen Tag aktivieren, wird der Ladevorgang nur einmal in den nächs-
ten 24 Stunden entsprechend dem Ladezeitplan durchgeführt.
Nachdem Sie die Einstellungen wie gewünscht geändert haben, drücken Sie
, um zum vorherigen Bildschirm zurückzukehren.
Wenn Sie den Lademodus
“Abfahrt” gewählt haben, schal-
ten Sie die Funktion “Klimaan-
lage” (S. 170) ein oder aus.
(Falls vorhanden)
Um diese Funktion einzuschalten
und die Klimaanlage zu aktivieren,
drücken Sie oder auf den
Instrumentenschaltern, um
“Klimaanlage” zu wählen, und drü-
cken Sie dann .
Bei jedem Drücken von wird die Funktion ein- bzw. ausgeschaltet.
7
8

1762-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

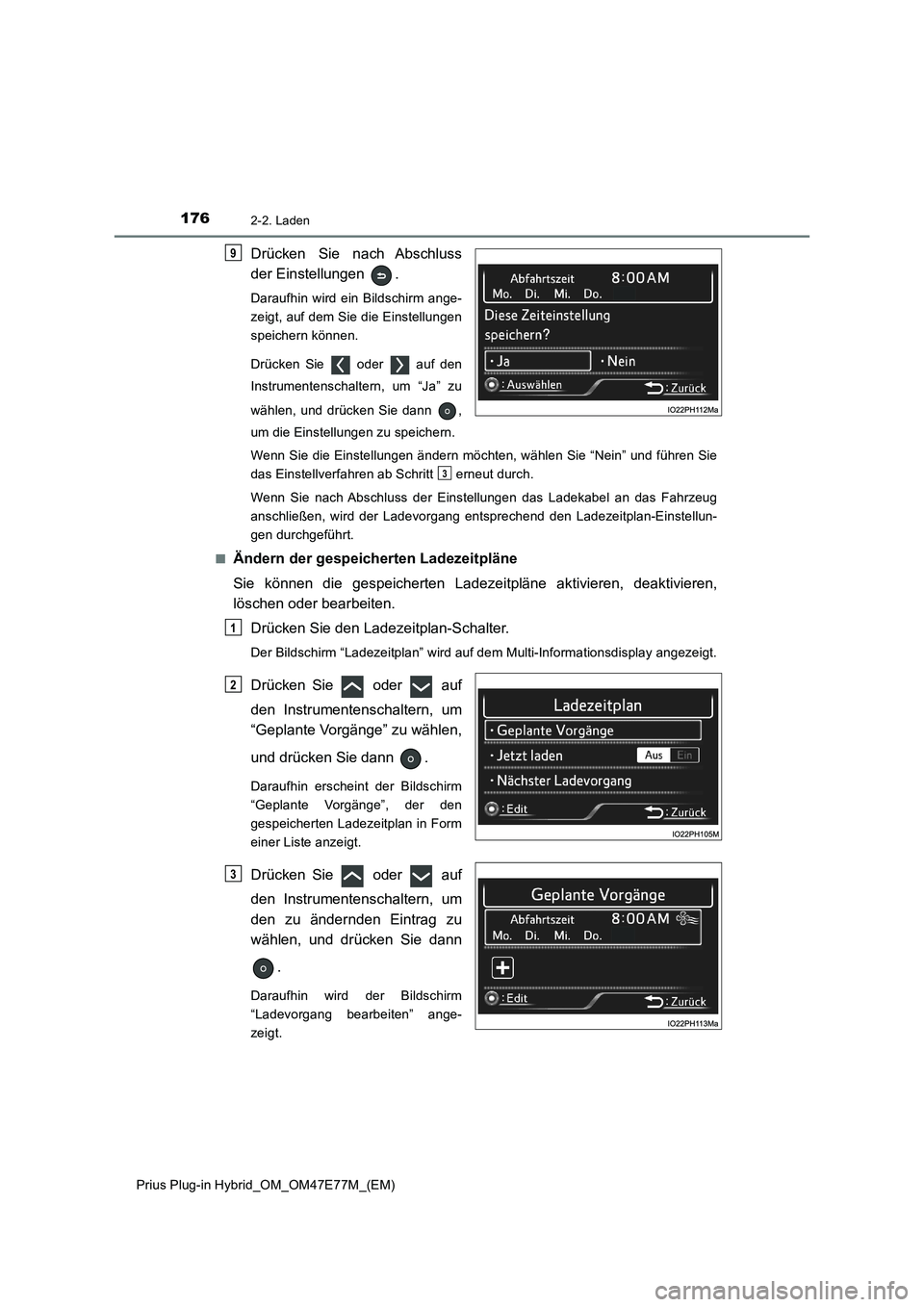

Drücken Sie nach Abschluss
der Einstellungen .
Daraufhin wird ein Bildschirm ange-
zeigt, auf dem Sie die Einstellungen
speichern können.
Drücken Sie oder auf den
Instrumentenschaltern, um “Ja” zu
wählen, und drücken Sie dann ,
um die Einstellungen zu speichern.
Wenn Sie die Einstellungen ändern möchten, wählen Sie “Nein” und führen Sie
das Einstellverfahren ab Schritt erneut durch.
Wenn Sie nach Abschluss der Einstellungen das Ladekabel an das Fahrzeug
anschließen, wird der Ladevorgang entsprechend den Ladezeitplan-Einstellun-
gen durchgeführt.
Q
Ändern der gespeicherten Ladezeitpläne
Sie können die gespeicherten Ladezeitpläne aktivieren, deaktivieren,
löschen oder bearbeiten.
Drücken Sie den Ladezeitplan-Schalter.
Der Bildschirm “Ladezeitplan” wird auf dem Multi-Informationsdisplay angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Geplante Vorgänge” zu wählen,
und drücken Sie dann .
Daraufhin erscheint der Bildschirm
“Geplante Vorgänge”, der den
gespeicherten Ladezeitplan in Form
einer Liste anzeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
den zu ändernden Eintrag zu
wählen, und drücken Sie dann
.
Daraufhin wird der Bildschirm
“Ladevorgang bearbeiten” ange-
zeigt.
9
3
1
2
3

1772-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

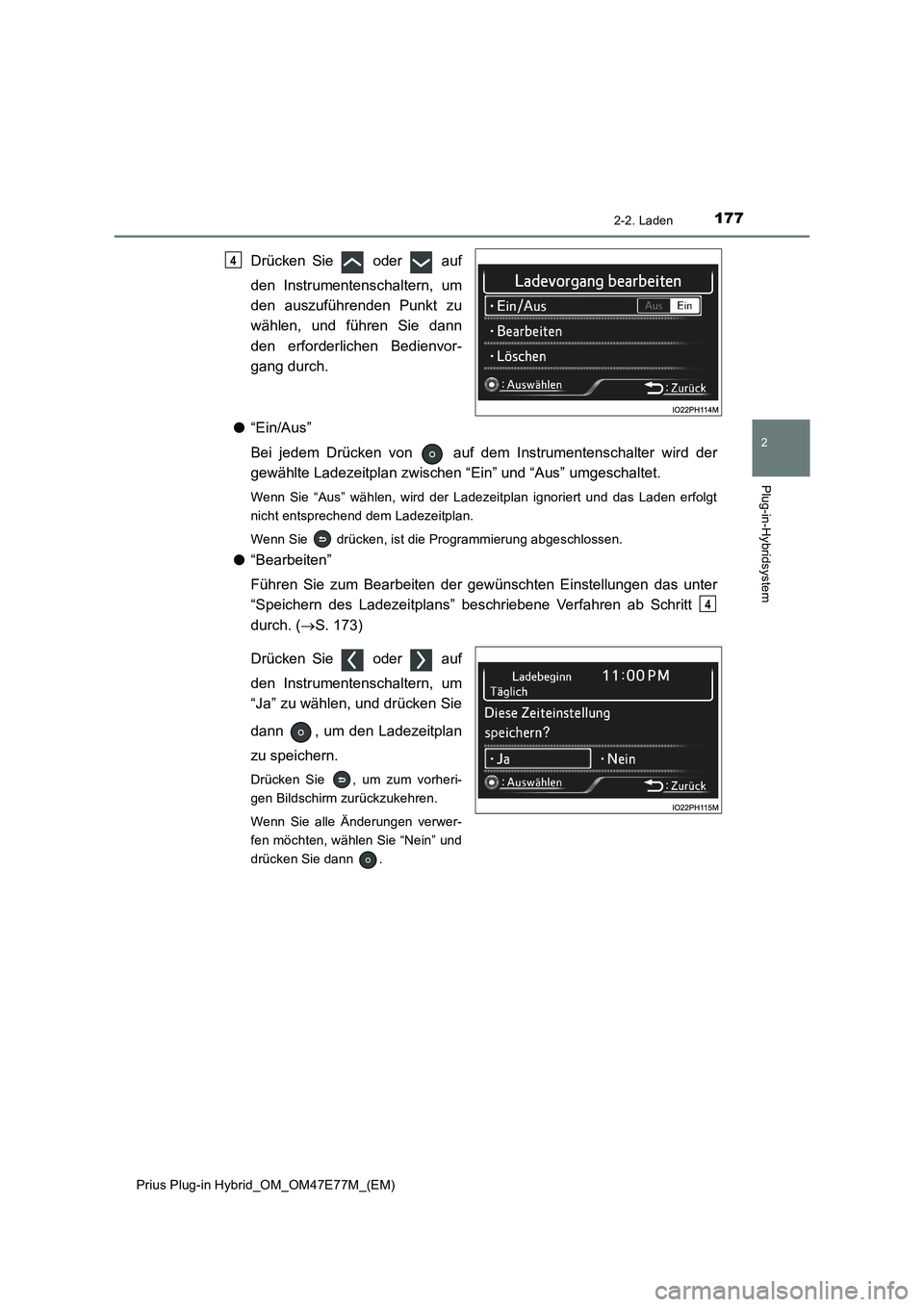

Drücken Sie oder auf
den Instrumentenschaltern, um
den auszuführenden Punkt zu
wählen, und führen Sie dann
den erforderlichen Bedienvor-
gang durch.
O“Ein/Aus”
Bei jedem Drücken von auf dem Instrumentenschalter wird der
gewählte Ladezeitplan zwischen “Ein” und “Aus” umgeschaltet.
Wenn Sie “Aus” wählen, wird der Ladezeitplan ignoriert und das Laden erfolgt
nicht entsprechend dem Ladezeitplan.
Wenn Sie drücken, ist die Programmierung abgeschlossen.
O“Bearbeiten”
Führen Sie zum Bearbeiten der gewünschten Einstellungen das unter
“Speichern des Ladezeitplans” beschriebene Verfahren ab Schritt
durch. (S. 173)
Drücken Sie oder auf
den Instrumentenschaltern, um
“Ja” zu wählen, und drücken Sie
dann , um den Ladezeitplan
zu speichern.
Drücken Sie , um zum vorheri-
gen Bildschirm zurückzukehren.
Wenn Sie alle Änderungen verwer-
fen möchten, wählen Sie “Nein” und
drücken Sie dann .
4
4

1782-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

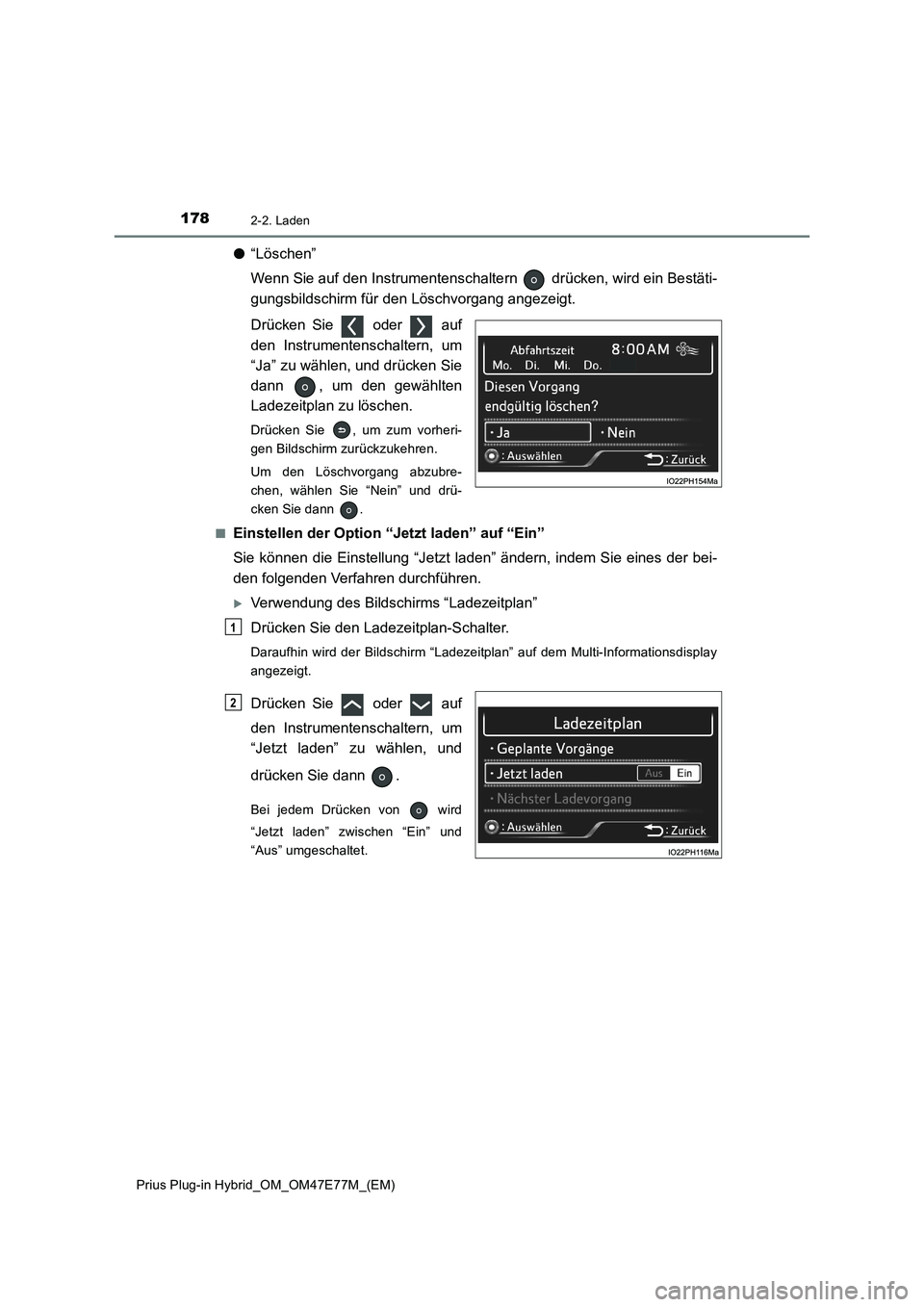

O“Löschen”
Wenn Sie auf den Instrumentenschaltern drücken, wird ein Bestäti-
gungsbildschirm für den Löschvorgang angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Ja” zu wählen, und drücken Sie
dann , um den gewählten
Ladezeitplan zu löschen.
Drücken Sie , um zum vorheri-
gen Bildschirm zurückzukehren.
Um den Löschvorgang abzubre-
chen, wählen Sie “Nein” und drü-
cken Sie dann .
Q
Einstellen der Option “Jetzt laden” auf “Ein”
Sie können die Einstellung “Jetzt laden” ändern, indem Sie eines der bei-
den folgenden Verfahren durchführen.
Verwendung des Bildschirms “Ladezeitplan”
Drücken Sie den Ladezeitplan-Schalter.
Daraufhin wird der Bildschirm “Ladezeitplan” auf dem Multi-Informationsdisplay
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Jetzt laden” zu wählen, und
drücken Sie dann .
Bei jedem Drücken von wird
“Jetzt laden” zwischen “Ein” und
“Aus” umgeschaltet.
1
2
