TOYOTA PRIUS PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

VARNING!
För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
Vid ändring av växelläge
Var noggrann med att inte ändra
växelläge medan gaspedalen är
nedtrampad. Det kan leda till oväntat
snabb acceleration som kan orsaka en
olycka och leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skada på hybridtransmissionen
och andra komponenter
• Undvik att framhjulen spinner och att
trampa inte ned gaspedalen mer än
nödvändigt.
• Om bilen fortfarande sitter fast efter
dessa åtgärder kan du behöva bogsera
loss bilen.
8.2 Åtgärder i en nödsituation
439
8
Om problem uppstår

8.2 Åtgärder i en nödsituation
440

9.1 Specifikationer.............442
9.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......442
9.1.2 Bränsleinformation........447
9.2 Specialinställning............448
9.2.1 Anpassningsbara funktioner. . . .448
9.3 Nollställning...............455
9.3.1 Funktioner som ska nollställas . . .455
Bilens specifikationer9
441

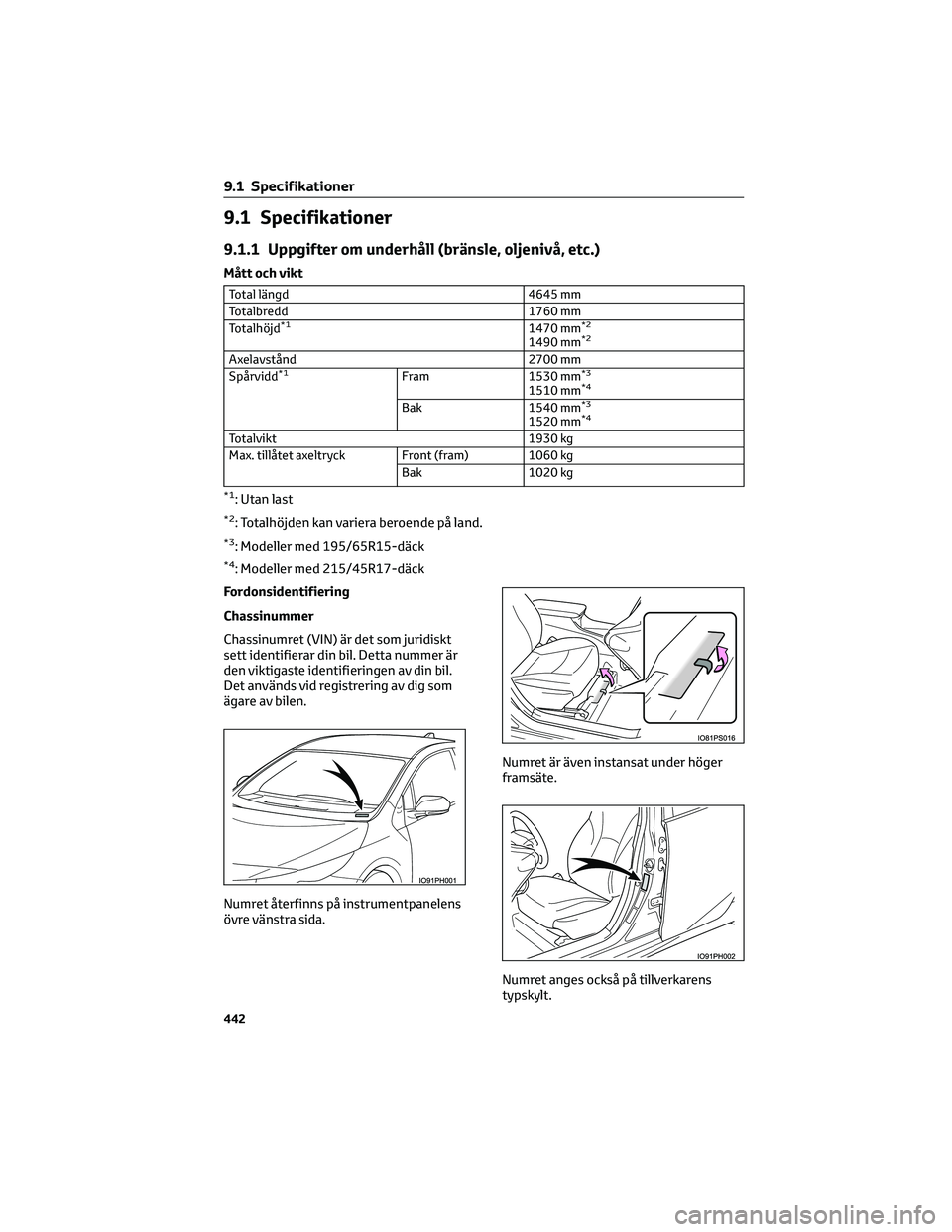

9.1 Specifikationer
9.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Total längd 4645 mm
Totalbredd 1760 mm
Totalhöjd
*11470 mm*2
1490 mm*2
Axelavstånd 2700 mm
Spårvidd*1Fram 1530 mm*3
1510 mm*4
Bak 1540 mm*3
1520 mm*4
Totalvikt 1930 kg
Max. tillåtet axeltryck Front (fram) 1060 kg
Bak 1020 kg
*1: Utan last
*2: Totalhöjden kan variera beroende på land.
*3: Modeller med 195/65R15-däck
*4: Modeller med 215/45R17-däck
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen.
Numret återfinns på instrumentpanelens
övre vänstra sida.Numret är även instansat under höger
framsäte.
Numret anges också på tillverkarens
typskylt.
9.1 Specifikationer
442

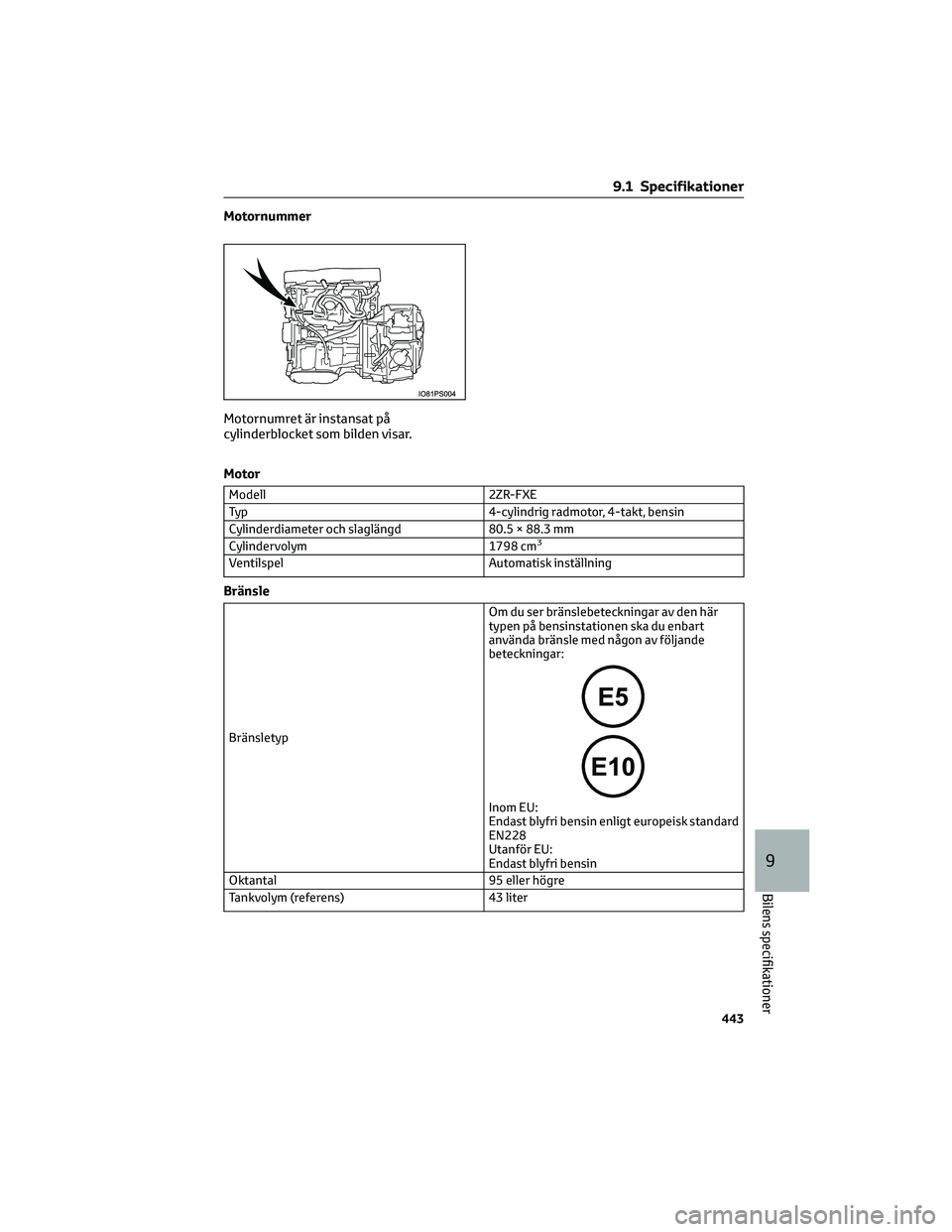

Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell 2ZR-FXE
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd 80.5 × 88.3 mm
Cylindervolym 1798 cm
3
Ventilspel Automatisk inställning
Bränsle
BränsletypOm du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart
använda bränsle med någon av följande
beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal 95 eller högre
Tankvolym (referens) 43 liter
9.1 Specifikationer
443
9
Bilens specifikationer

Elmotor (genereringsmotor/drivmotor)
Genererings-/hybridmotor
Typ Permanentmagnet synkron motor
Maxeffekt 22.5 kW
Maximalt vridmoment 40 Nm
Hybridmotor
Typ Permanentmagnet synkron motor
Maxeffekt 53 kW
Maximalt vridmoment 163 Nm
Hybridbatteri (drivbatteri)
Typ Litiumjonbatteri
Spänning 3,7 V/cell
Volym 25 Ah
Antal 95 celler
Nominell spänning 351,5 V
Smörjsystem
Oljevolym (Tömning och påfyllning – referens
*)
Med filter 4,2 liter
Utan filter 3,9 liter
*: Motoroljans kapacitet utgör en referenskapacitet att användas vid byte av motorolja.
Parkera bilen på plan mark. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera sedan oljenivån på mätstickan.
Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också användas.
Oljespecifikation:
0W-16:
API-specifikation SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” eller SP “Resource-
Conserving”; eller ILSAC GF-6B
multigrademotorolja0W-20 och 5W-30:
API-specifikation SM “Energy-
Conserving”, SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” eller SP
“Resource-Conserving”; eller ILSAC
GF-6A multigrademotorolja
Rekommenderad viskositet (SAE):
9.1 Specifikationer
444

Din Toyota är fylld från fabriken med SAE
0W-16, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.
Om SAE 0W-16-olja inte finns att få kan
SAE 0W-20 användas. Den bör emellertid
ersättas med SAE 0W-16 vid nästa
oljebyte.
Oljeviskositet (0W-16 beskrivs här som
exempel):
• 0W i 0W-16 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 16 i 0W-16 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.
1API kvalitetsmärke
Övre del: "API SERVICE SP" innebär oljans
kvalitet enligt American Petroleum
Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
2ILSAC godkännandemärke
ILSAC-märket (International Lubricant
Specification Advisory Committee) visas
på behållarens framsida.
Kylsystem
Volym*Bensinmotor 6,2 liter
Drivenhet 1,5 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit eller borat
med Hybrid Organic Acid-teknik och lång
livslängd
Använd inte enbart vatten.
*: Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
9.1 Specifikationer
445
9
Bilens specifikationer

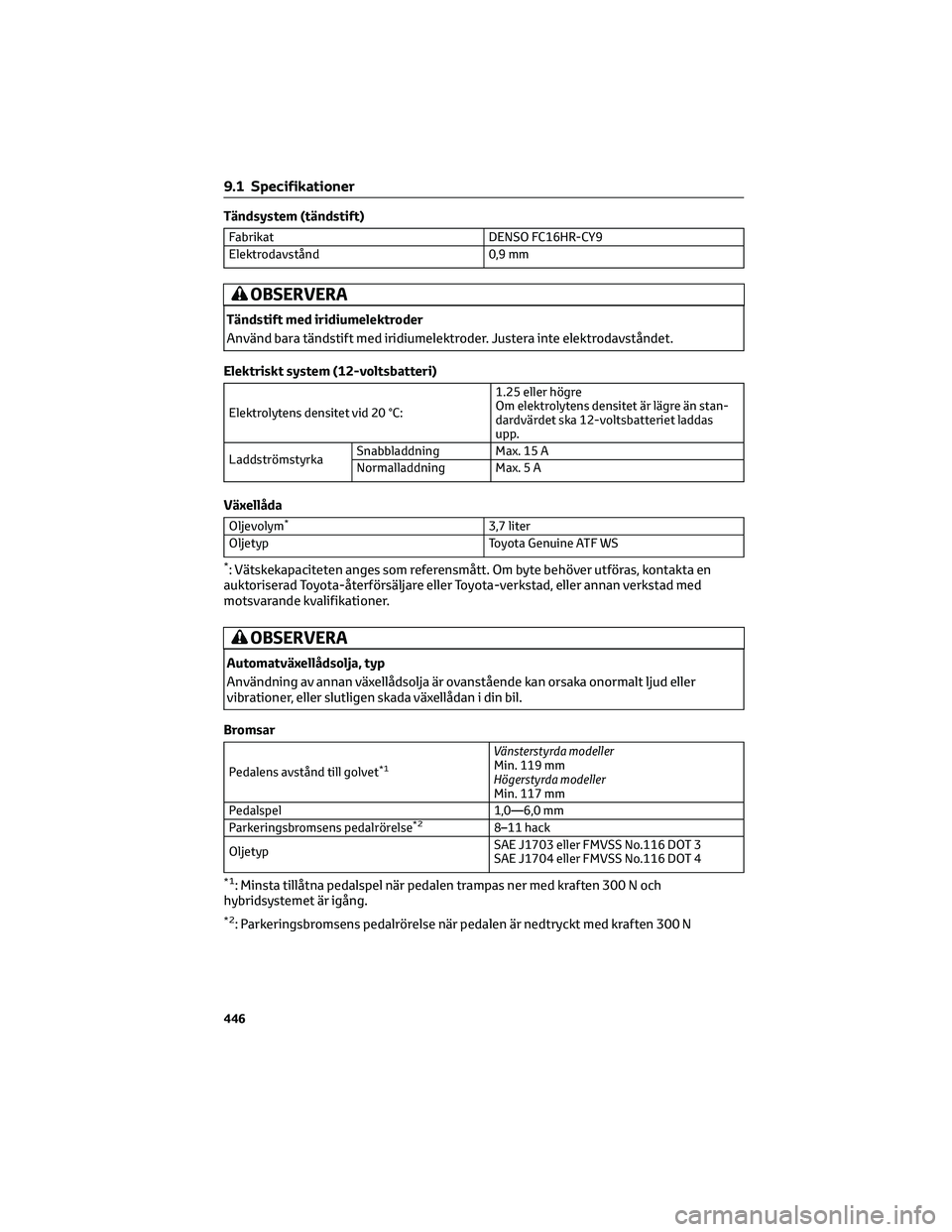

Tändsystem (tändstift)
Fabrikat DENSO FC16HR-CY9
Elektrodavstånd 0,9 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elektriskt system (12-voltsbatteri)
Elektrolytens densitet vid 20 °C:1.25 eller högre
Om elektrolytens densitet är lägre än stan-
dardvärdet ska 12-voltsbatteriet laddas
upp.
LaddströmstyrkaSnabbladdning Max. 15 A
Normalladdning Max. 5 A
Växellåda
Oljevolym*3,7 liter
Oljetyp Toyota Genuine ATF WS
*: Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Automatväxellådsolja, typ
Användning av annan växellådsolja är ovanstående kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
Bromsar
Pedalens avstånd till golvet*1
Vänsterstyrda modeller
Min. 119 mm
Högerstyrda modeller
Min. 117 mm
Pedalspel 1,0—6,0 mm
Parkeringsbromsens pedalrörelse
*28–11 hack
OljetypSAE J1703 eller FMVSS No.116 DOT 3
SAE J1704 eller FMVSS No.116 DOT 4
*1: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och
hybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften 300 N
9.1 Specifikationer
446

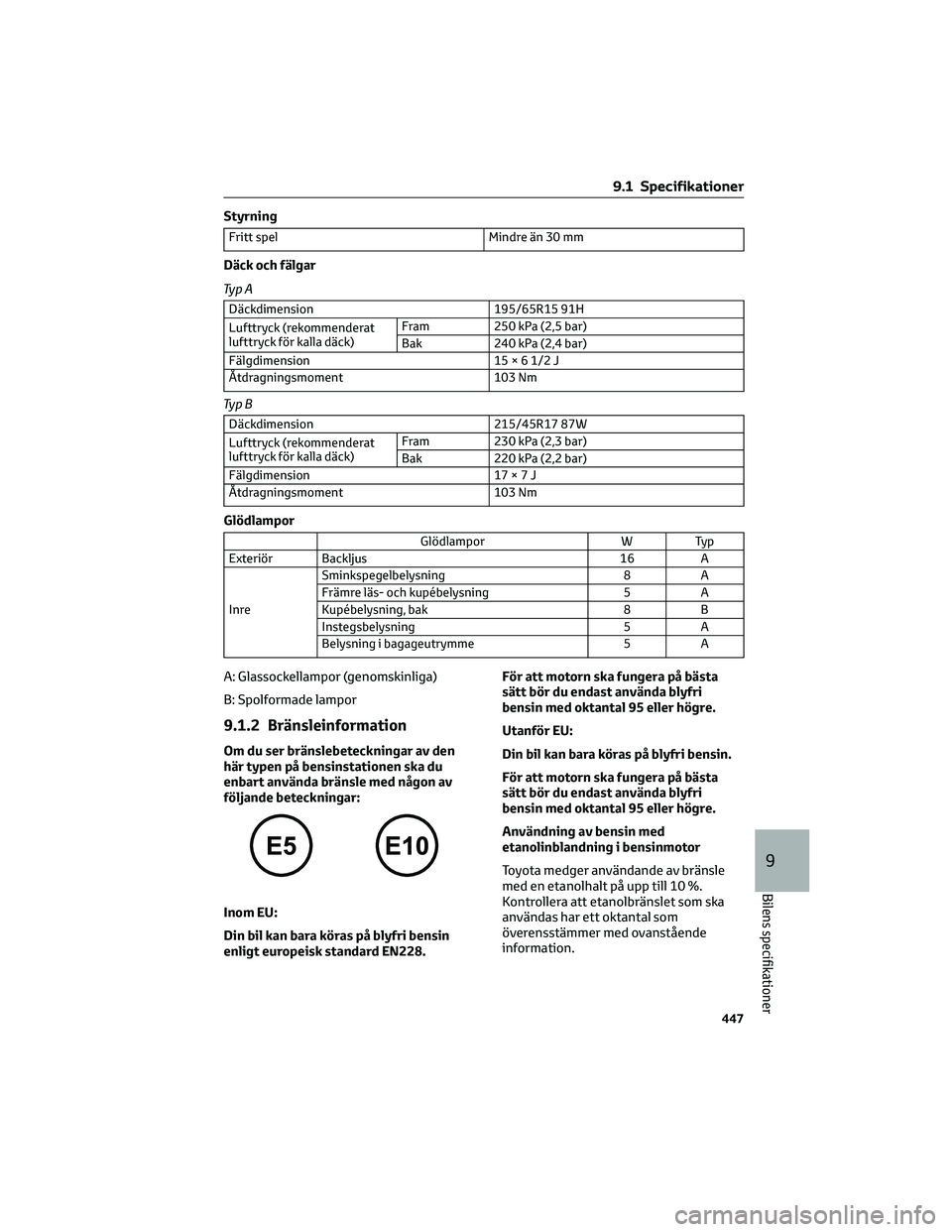

Styrning
Fritt spel Mindre än 30 mm
Däck och fälgar
Ty p A
Däckdimension 195/65R15 91H
Lufttryck (rekommenderat
lufttryck för kalla däck)Fram 250 kPa (2,5 bar)
Bak 240 kPa (2,4 bar)
Fälgdimension 15 × 6 1/2 J
Åtdragningsmoment 103 Nm
Ty p B
Däckdimension 215/45R17 87W
Lufttryck (rekommenderat
lufttryck för kalla däck)Fram 230 kPa (2,3 bar)
Bak 220 kPa (2,2 bar)
Fälgdimension 17×7J
Åtdragningsmoment 103 Nm
Glödlampor
Glödlampor W Typ
Exteriör Backljus 16 A
InreSminkspegelbelysning 8 A
Främre läs- och kupébelysning 5 A
Kupébelysning, bak 8 B
Instegsbelysning 5 A
Belysning i bagageutrymme 5 A
A: Glassockellampor (genomskinliga)
B: Spolformade lampor
9.1.2 Bränsleinformation
Om du ser bränslebeteckningar av den
här typen på bensinstationen ska du
enbart använda bränsle med någon av
följande beteckningar:
Inom EU:
Din bil kan bara köras på blyfri bensin
enligt europeisk standard EN228.För att motorn ska fungera på bästa
sätt bör du endast använda blyfri
bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa
sätt bör du endast använda blyfri
bensin med oktantal 95 eller högre.
Användning av bensin med
etanolinblandning i bensinmotor
Toyota medger användande av bränsle
med en etanolhalt på upp till 10 %.
Kontrollera att etanolbränslet som ska
användas har ett oktantal som
överensstämmer med ovanstående
information.
9.1 Specifikationer
447
9
Bilens specifikationer

Om motorn knackar
• Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Ibland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning i uppförsbackar.
Detta är normalt och inget att oroa
sig för.
OBSERVERA
Om bränslekvalitet
• Använd inte fel bränsle. Om fel
bränsle används kommer motorn att
skadas.
• Använd inte bensin med metalliska
tillsatser, exempelvis mangan, järn
eller bly. Motorn eller
avgasreningssystemet kan skadas.
• Tillsätt inte bränsletillsatser som finns
på marknaden som innehåller
metalltillsatser.
•
Inom EU: Bioetanolbränsle som säljs
under namn som t.ex. "E50" eller "E85"
samt bränslen som innehåller en stor
mängd etanol ska inte användas.
Sådana bränslen skadar bilens
bränslesystem. I tveksamma fall,
rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
•Utanför EU: Bioetanolbränsle som säljs
under namn som t.ex. "E50" eller "E85"
samt bränslen som innehåller en stor
mängd etanol ska inte användas.
Du kan använda bensin som är
uppblandad med max 10 % etanol.
Om du använder bränsle som
innehåller mer än 10 % etanol (E10)
skadas bilens bränslesystem. Du måste
försäkra dig om att du tankar från en
källa där bränslespecifikation och
kvalitet kan garanteras. I tveksamma
fall, rådfråga en auktoriserad
OBSERVERA(Fortsättning)
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Använd inte bensin med
metanolinblandning, t.ex. M15, M85,
M100. Bensin med
metanolinblandning kan orsaka
skador på motorn eller haveri.
Att observera beträffande bränsle
→Sid. 68
9.2 Specialinställning
9.2.1 Anpassningsbara
funktioner
Bilen innehåller ett antal elektroniska
funktioner som kan personanpassas
enligt önskemål. Inställningarna av
dessa funktioner kan ändras med
informationsdisplayen,
navigationssystemet eller hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Vissa funktionsinställningar ändras
samtidigt med specialinställning av andra
funktioner. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning för ytterligare information.
Anpassningsbara bilfunktioner
När du ska specialinställa funktioner i
bilen ska bilen vara parkerad på ett säkert
ställe, i växelläge P, och
parkeringsbromsen ska vara ansatt.
Ändringar som utförs på
informationsdisplayen
1. Tryck på
ellerpå ratten, välj.
2. Tryck på
ellerpå ratten, välj
("Fordonsanpassning"), och
tryck sedan på
.
9.1 Specifikationer
448
