ESP TOYOTA PRIUS PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)
[x] Cancel search | Manufacturer: TOYOTA, Model Year: 2022, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2022Pages: 530, PDF Size: 111.48 MB

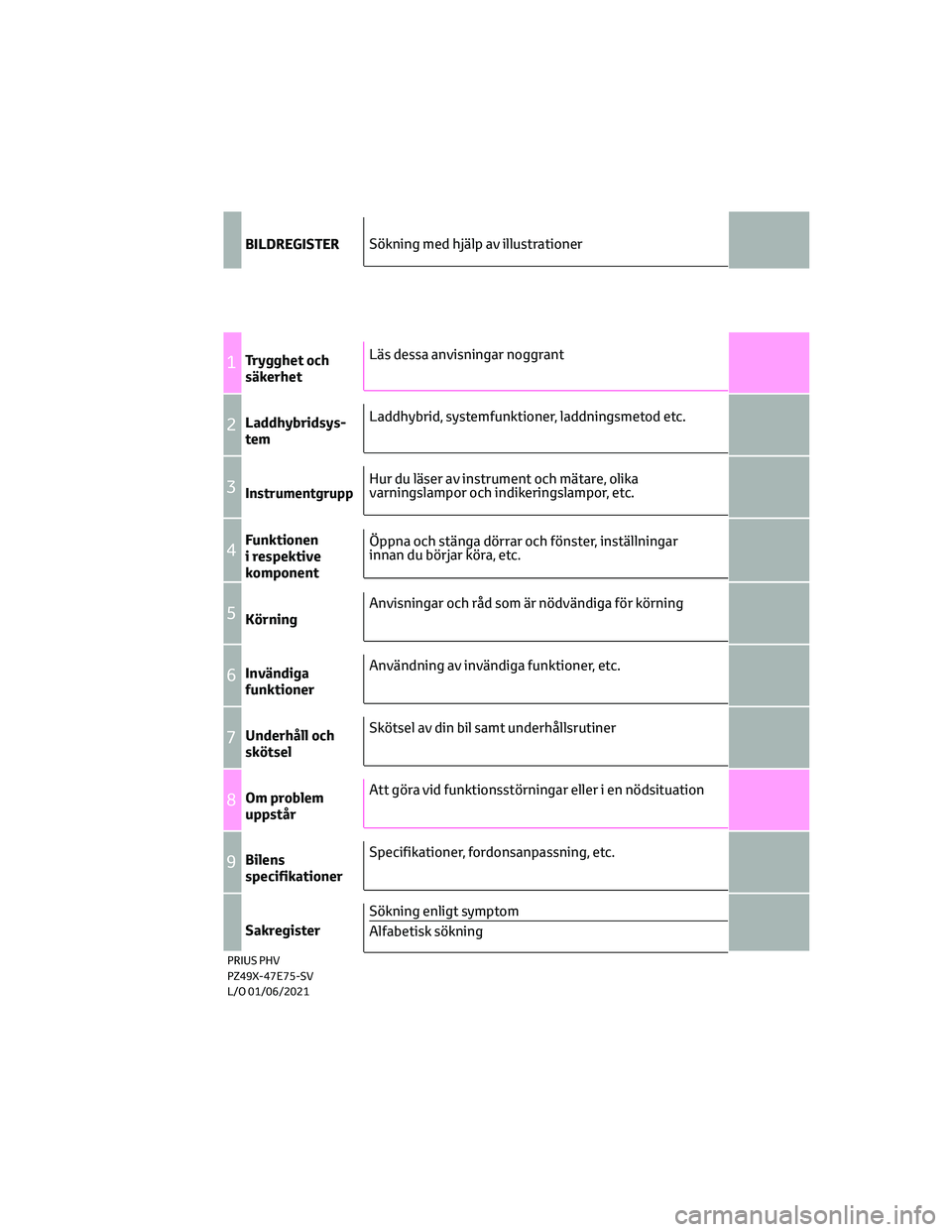

Page 3 of 530

BILDREGISTER
1Trygghet och
säkerhet
2Laddhybridsys-
tem
3Instrumentgrupp
4Funktionen
i respektive
komponent
5Körning
6Invändiga
funktioner
7Underhåll och
skötsel
8Om problem
uppstår
9Bilens
specifikationer
Sakregister
Sökning med hjälp av illustrationer
Läs dessa anvisningar noggrant
Laddhybrid, systemfunktioner, laddningsmetod etc.
Hur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
Öppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
Anvisningar och råd som är nödvändiga för körning
Användning av invändiga funktioner, etc.
Skötsel av din bil samt underhållsrutiner
Att göra vid funktionsstörningar eller i en nödsituation
Specifikationer, fordonsanpassning, etc.
Sökning enligt symptom
Alfabetisk sökning
PRIUS PHV
PZ49X-47E75-SV
L/O 01/06/2021

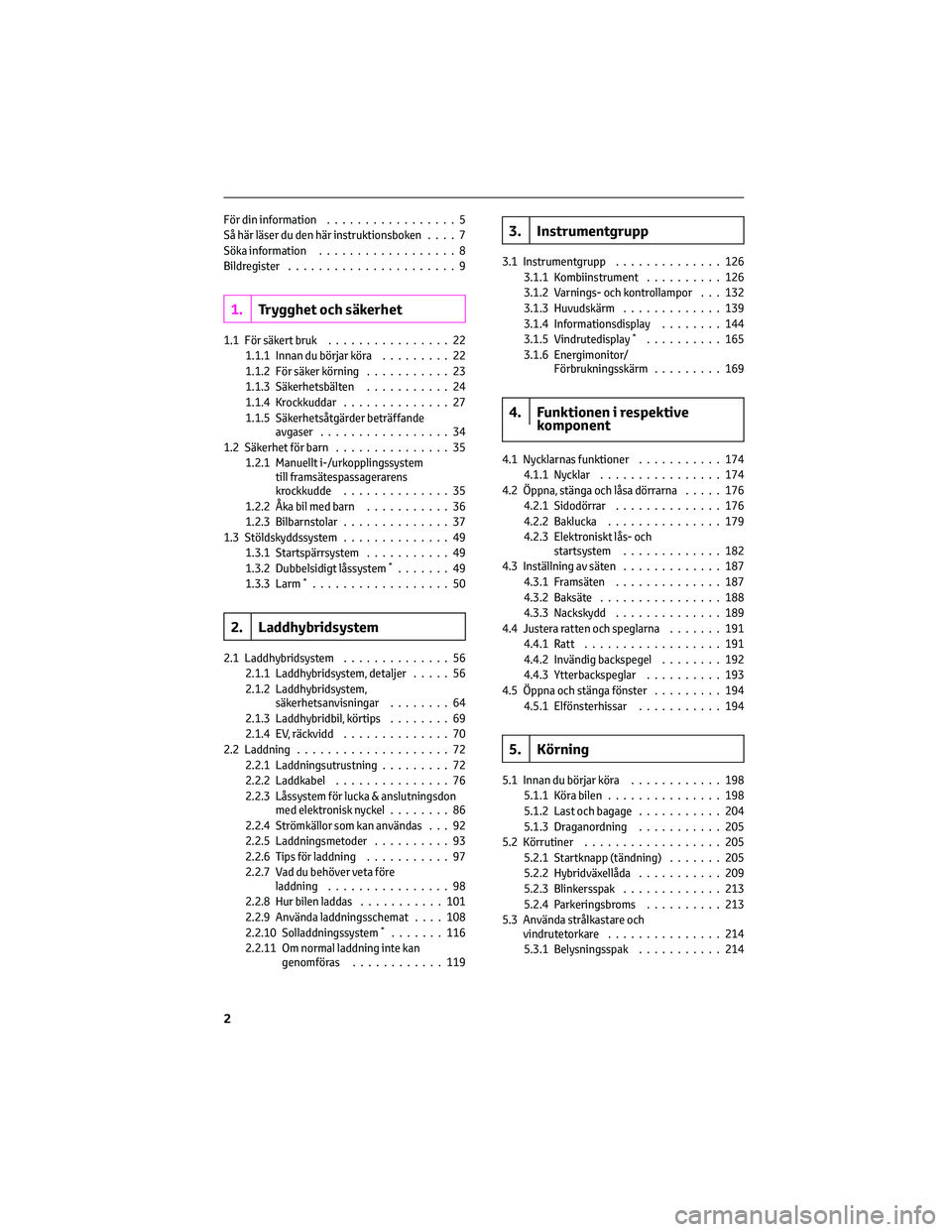

Page 4 of 530

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................8
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning...........23
1.1.3 Säkerhetsbälten...........24
1.1.4 Krockkuddar..............27
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................34
1.2 Säkerhet för barn...............35
1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde..............35
1.2.2 Åka bil med barn...........36
1.2.3 Bilbarnstolar..............37
1.3 Stöldskyddssystem..............49
1.3.1 Startspärrsystem...........49
1.3.2 Dubbelsidigt låssystem
*.......49
1.3.3 Larm*..................50
2. Laddhybridsystem
2.1 Laddhybridsystem..............56
2.1.1 Laddhybridsystem, detaljer.....56
2.1.2 Laddhybridsystem,
säkerhetsanvisningar........64
2.1.3 Laddhybridbil, körtips........69
2.1.4 EV, räckvidd..............70
2.2 Laddning....................72
2.2.1 Laddningsutrustning.........72
2.2.2 Laddkabel...............76
2.2.3 Låssystem för lucka & anslutningsdon
med elektronisk nyckel........86
2.2.4 Strömkällor som kan användas . . . 92
2.2.5 Laddningsmetoder..........93
2.2.6 Tips för laddning...........97
2.2.7 Vad du behöver veta före
laddning................98
2.2.8 Hur bilen laddas...........101
2.2.9 Använda laddningsschemat....108
2.2.10 Solladdningssystem
*.......116
2.2.11 Om normal laddning inte kan
genomföras............119
3. Instrumentgrupp
3.1 Instrumentgrupp..............126
3.1.1 Kombiinstrument..........126
3.1.2 Varnings- och kontrollampor . . . 132
3.1.3 Huvudskärm.............139
3.1.4 Informationsdisplay........144
3.1.5 Vindrutedisplay
*..........165
3.1.6 Energimonitor/
Förbrukningsskärm.........169
4. Funktionen i respektive
komponent
4.1 Nycklarnas funktioner...........174
4.1.1 Nycklar................174
4.2 Öppna, stänga och låsa dörrarna.....176
4.2.1 Sidodörrar..............176
4.2.2 Baklucka...............179
4.2.3 Elektroniskt lås- och
startsystem.............182
4.3 Inställning av säten.............187
4.3.1 Framsäten..............187
4.3.2 Baksäte................188
4.3.3 Nackskydd..............189
4.4 Justera ratten och speglarna.......191
4.4.1 Ratt..................191
4.4.2 Invändig backspegel........192
4.4.3 Ytterbackspeglar..........193
4.5 Öppna och stänga fönster.........194
4.5.1 Elfönsterhissar...........194
5. Körning
5.1 Innan du börjar köra............198
5.1.1 Köra bilen...............198
5.1.2 Last och bagage...........204
5.1.3 Draganordning...........205
5.2 Körrutiner..................205
5.2.1 Startknapp (tändning).......205
5.2.2 Hybridväxellåda...........209
5.2.3 Blinkersspak.............213
5.2.4 Parkeringsbroms..........213
5.3 Använda strålkastare och
vindrutetorkare...............214
5.3.1 Belysningsspak...........214
2
Page 13 of 530

6Parkeringsbroms→Sid. 213
Dra åt/lossa→Sid. 213
Säkerhetsanvisningar inför vintern
→Sid. 326
Varningssummer→Sid. 213
7Blinkersspak→Sid. 213
Belysningsspak→Sid. 214
Strålkastare/främre positionsljus/
bakljus/varselljus→Sid. 214
Främre dimljus/bakre dimljus→Sid. 219
8Vindrutetorkare och vindrutespolare
→Sid. 219
Användning→Sid. 219
Fylla på spolarvätska→Sid. 374
9Varningsblinkers, reglage→Sid. 402
10Tanklucksöppnare→Sid. 222
11Motorhuv, öppningsspak→Sid. 366
12Rattens längd- och höjdinställning,
spärrspak→Sid. 191
13Luftkonditionering→Sid. 330
Användning→Sid. 330
Eluppvärmd bakruta→Sid. 332
14Ljudanläggning*
*: Se Instruktionsboken till
navigations-/multimediasystemet.
BILDREGISTER
11
BILDREGISTER
Page 18 of 530

Instrumentpanel (högerstyrda bilar)
1Startknapp→Sid. 205
Starta hybridsystemet/ändra lägen
→Sid. 205
Stoppa hybridsystemet i nödsituation
→Sid. 402
Om hybridsystemet inte startar
→Sid. 429
Varningsmeddelanden→Sid. 413
2Växelspak→Sid. 209
Ändra växelläge→Sid. 209
Säkerhetsanvisningar vid bogsering
→Sid. 404
3P-läge, knapp→Sid. 210
4Instrument→Sid. 126
Läsa av instrumenten/justera
instrumentpanelbelysningen→Sid. 126,
Sid. 127
Varningslampor/kontrollampor→Sid. 132
Om en varningslampa tänds→Sid. 407
5Informationsdisplay→Sid. 144
Display→Sid. 144
Energimonitor→Sid. 169Om varningsmeddelanden visas
→Sid. 413
6Parkeringsbroms→Sid. 213
Dra åt/lossa→Sid. 213
Säkerhetsanvisningar inför vintern
→Sid. 326
Varningssummer→Sid. 213
7Blinkersspak→Sid. 213
Belysningsspak→Sid. 214
Strålkastare/främre positionsljus/
bakljus/varselljus→Sid. 214
Främre dimljus/bakre dimljus→Sid. 219
8Vindrutetorkare och vindrutespolare
→Sid. 219
Användning→Sid. 219
Fylla på spolarvätska→Sid. 374
9Varningsblinkers, reglage→Sid. 402
10Tanklucksöppnare→Sid. 222
11Motorhuv, öppningsspak→Sid. 366
12Rattens längd- och höjdinställning,
spärrspak→Sid. 191
BILDREGISTER
16

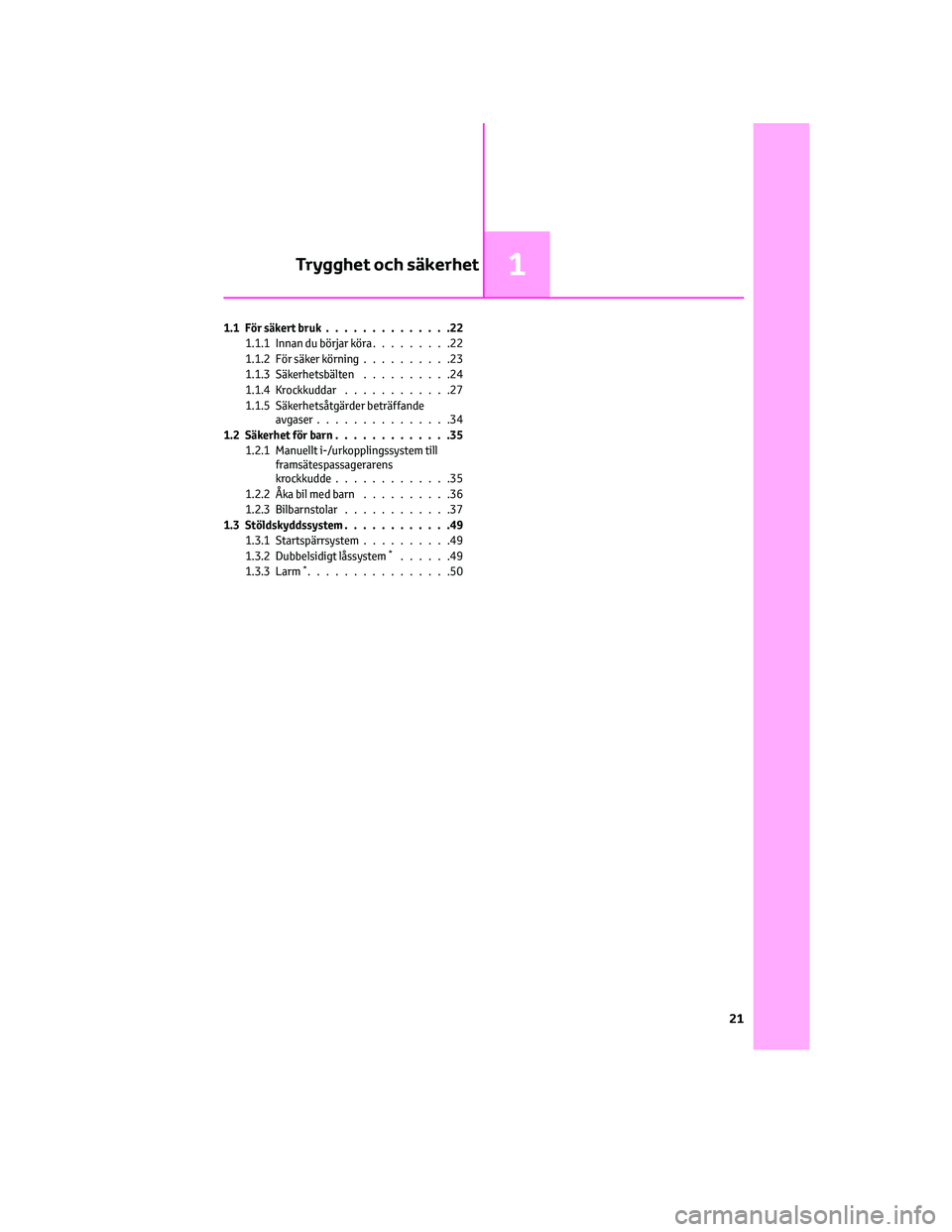

Page 23 of 530

1.1 För säkert bruk..............22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning..........23
1.1.3 Säkerhetsbälten..........24
1.1.4 Krockkuddar............27
1.1.5 Säkerhetsåtgärder beträffande
avgaser...............34
1.2 Säkerhet för barn.............35
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde.............35
1.2.2 Åka bil med barn..........36
1.2.3 Bilbarnstolar............37
1.3 Stöldskyddssystem............49
1.3.1 Startspärrsystem..........49
1.3.2 Dubbelsidigt låssystem
*......49
1.3.3 Larm*................50
Trygghet och säkerhet1
21

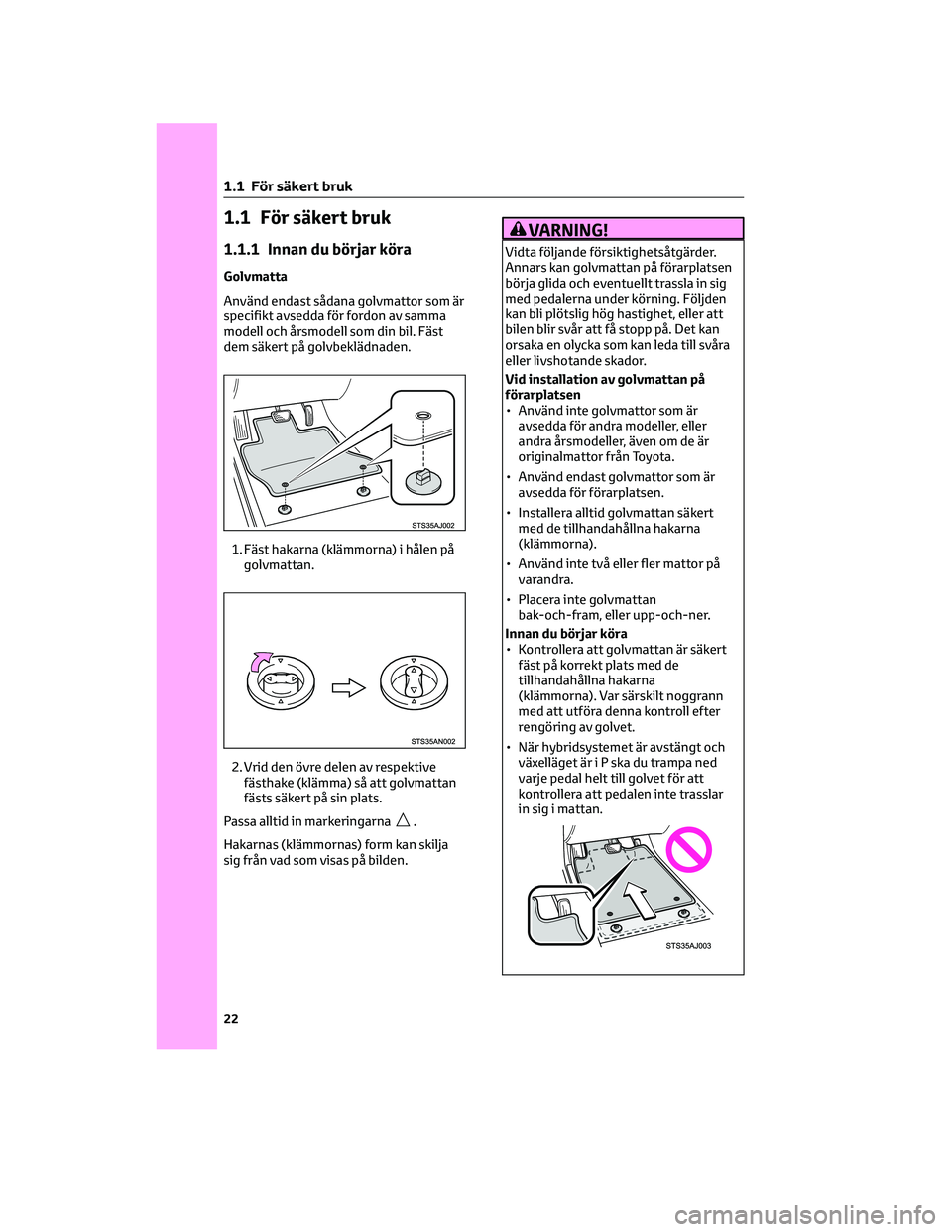

Page 24 of 530

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Golvmatta
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Passa alltid in markeringarna
.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Vidta följande försiktighetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor på
varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelläget är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
1 .1 För säkert bruk
22

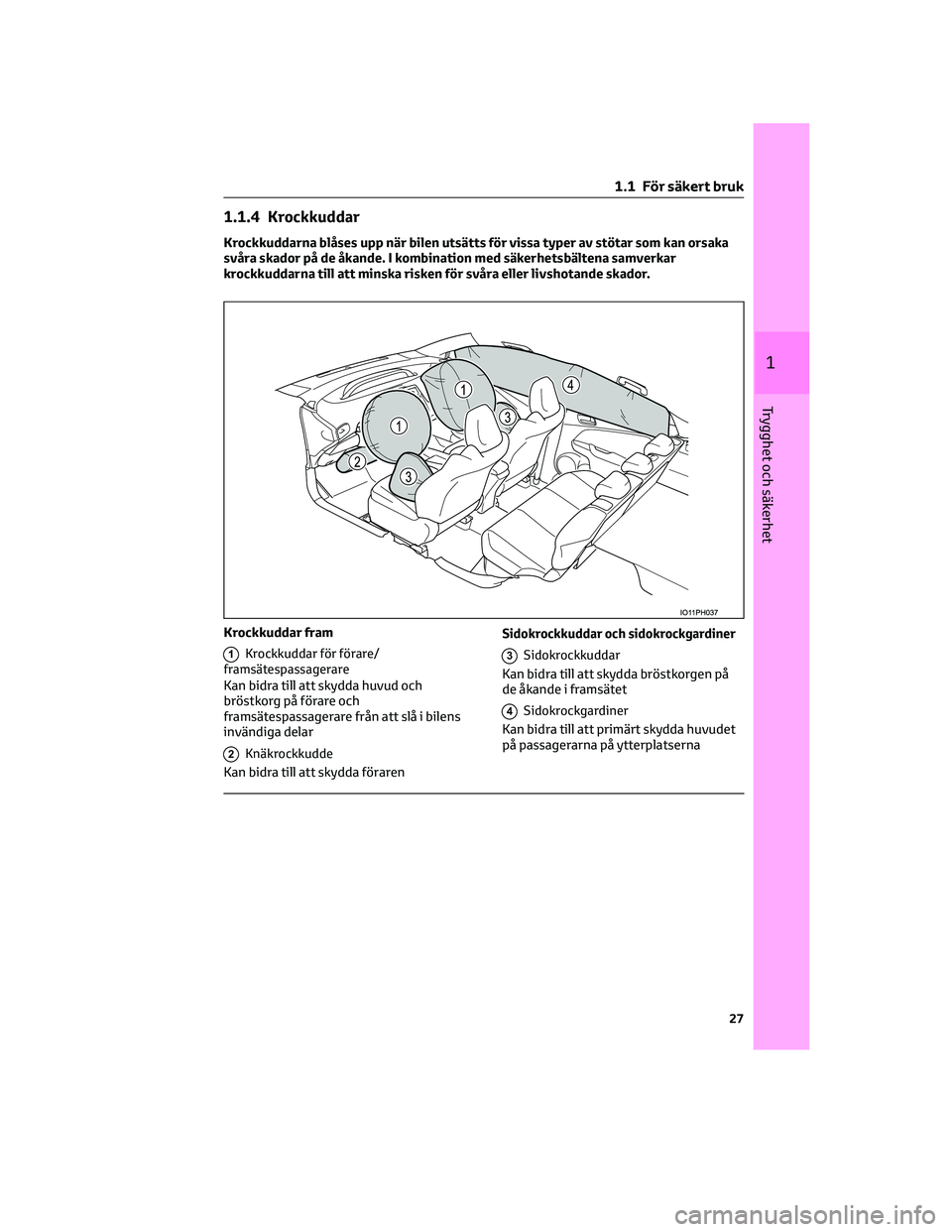

Page 29 of 530

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka
svåra skador på de åkande. I kombination med säkerhetsbältena samverkar
krockkuddarna till att minska risken för svåra eller livshotande skador.
1Krockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i bilens
invändiga delar
2Knäkrockkudde
Kan bidra till att skydda föraren
Sidokrockkuddar och sidokrockgardiner
3Sidokrockkuddar
Kan bidra till att skydda bröstkorgen på
de åkande i framsätet
4Sidokrockgardiner
Kan bidra till att primärt skydda huvudet
på passagerarna på ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
27
1
Trygghet och säkerhet
Page 30 of 530

Komponenter i krockkuddesystemet
1Främre krocksensorer
2SRS varningslampa och ”PASSENGER
AIR BAG” kontrollampa
3Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
4Krockkudde, framsätespassagerare
5Sidokrocksensorer (fram)
6Sidokrocksensorer (framdörr)
7Bältessträckare och kraftbegränsare
8Sidokrockkuddar
9Sidokrockgardiner
10Sidokrocksensorer (bak)
11Sensor för förarstolens läge
12Förarens krockkudde
13Förarens knäkrockkudde
14Krockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
28

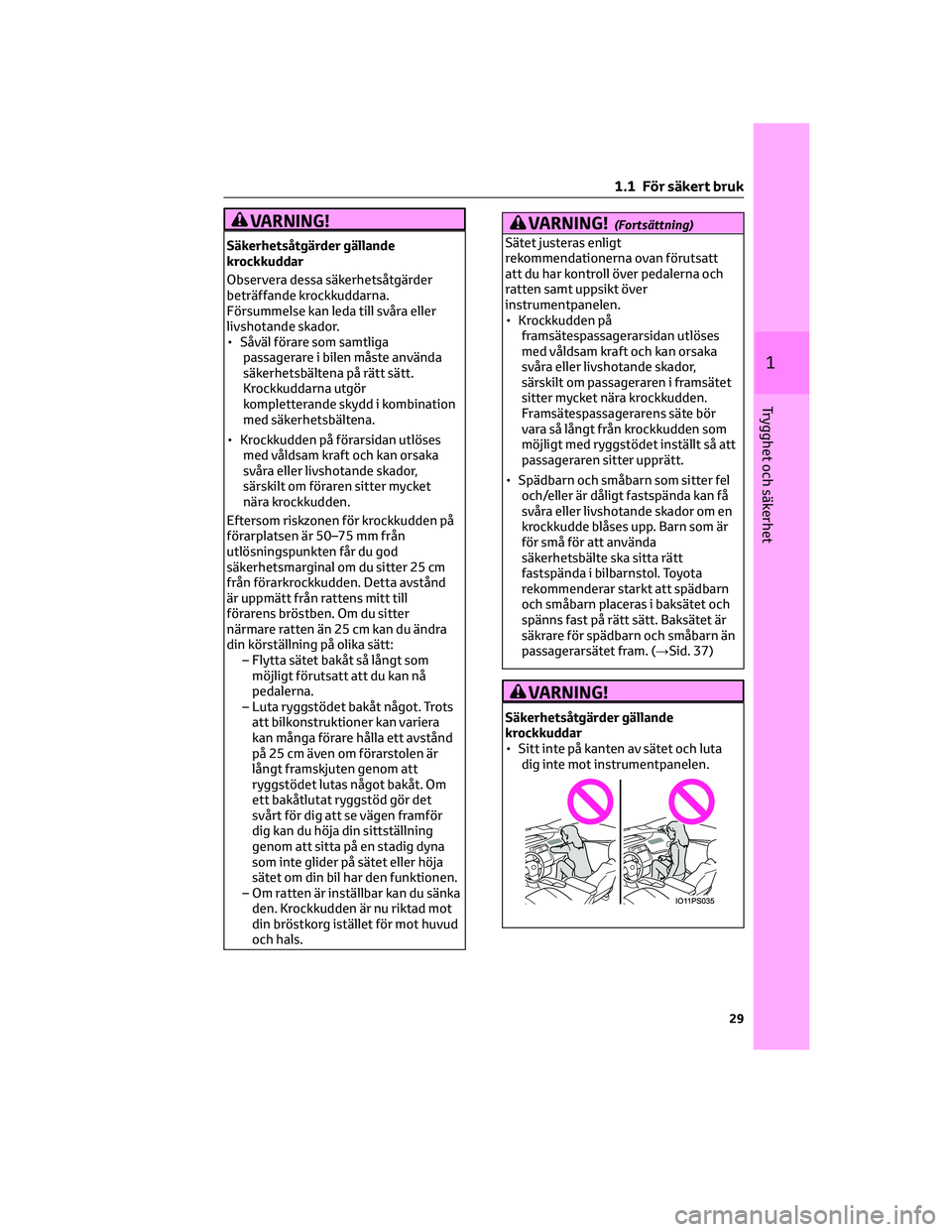

Page 31 of 530

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket
nära krockkudden.
Eftersom riskzonen för krockkudden på
förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter 25 cm
från förarkrockkudden. Detta avstånd
är uppmätt från rattens mitt till
förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du ändra
din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ett bakåtlutat ryggstöd gör det
svårt för dig att se vägen framför
dig kan du höja din sittställning
genom att sitta på en stadig dyna
som inte glider på sätet eller höja
sätet om din bil har den funktionen.
– Om ratten är inställbar kan du sänka
den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud
och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 37)
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
1 .1 För säkert bruk
29
1
Trygghet och säkerhet
Page 32 of 530

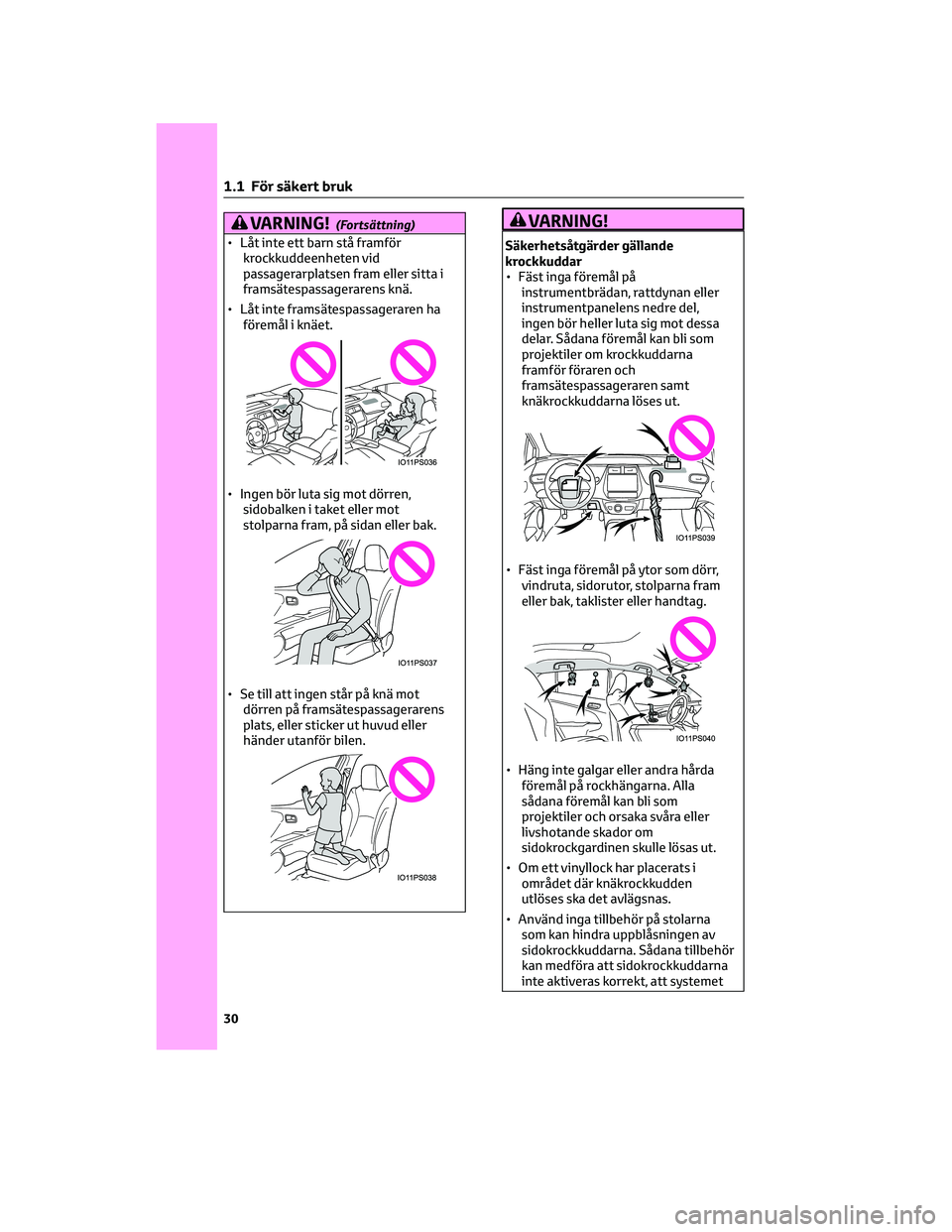

VARNING!(Fortsättning)
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Fäst inga föremål på
instrumentbrädan, rattdynan eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
knäkrockkuddarna löses ut.
• Fäst inga föremål på ytor som dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla
sådana föremål kan bli som
projektiler och orsaka svåra eller
livshotande skador om
sidokrockgardinen skulle lösas ut.
• Om ett vinyllock har placerats i
området där knäkrockkudden
utlöses ska det avlägsnas.
• Använd inga tillbehör på stolarna
som kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbehör
kan medföra att sidokrockkuddarna
inte aktiveras korrekt, att systemet
1 .1 För säkert bruk
30
