sensor TOYOTA PRIUS PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

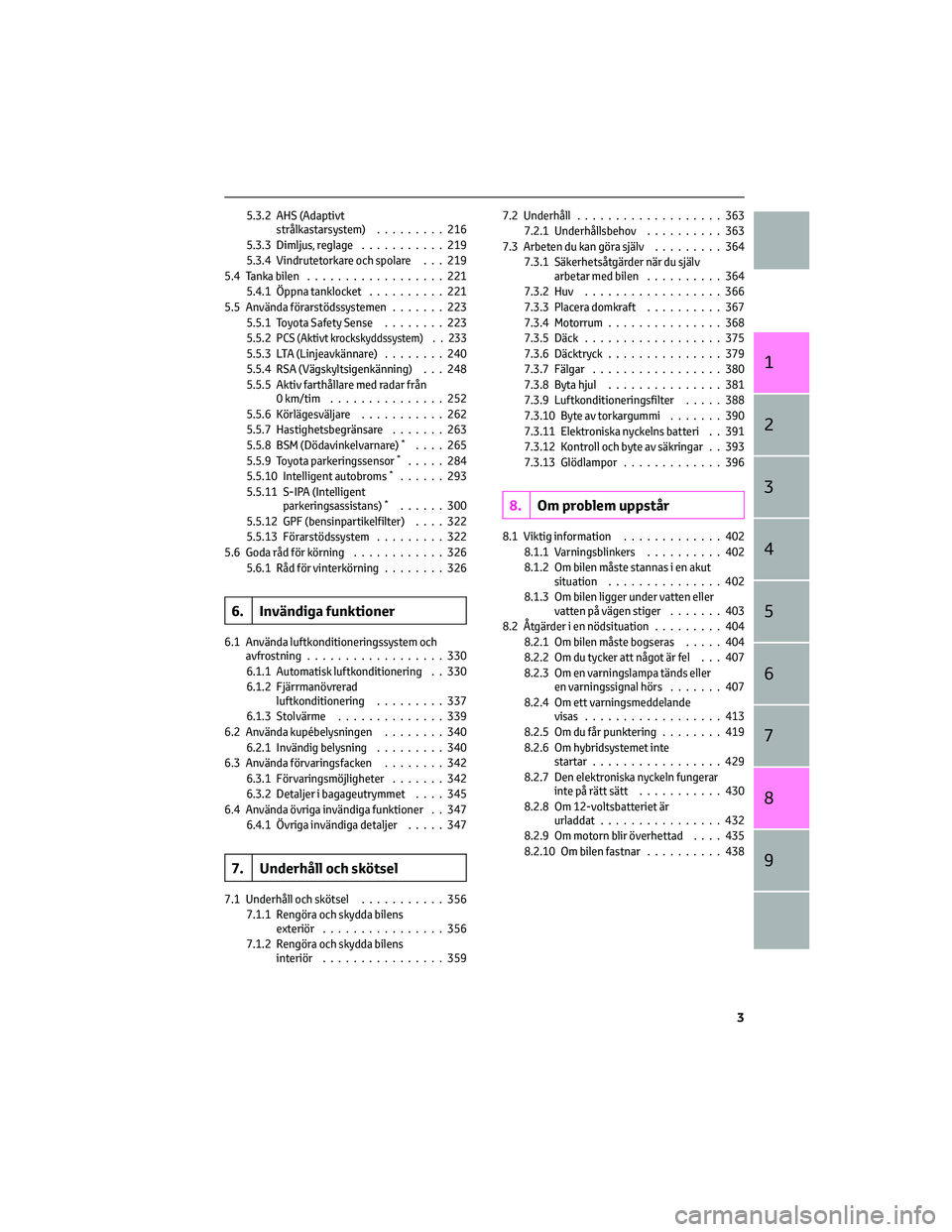

5.3.2 AHS (Adaptivt
strålkastarsystem).........216
5.3.3 Dimljus, reglage...........219
5.3.4 Vindrutetorkare och spolare . . . 219
5.4 Tanka bilen..................221
5.4.1 Öppna tanklocket..........221
5.5 Använda förarstödssystemen.......223
5.5.1 Toyota Safety Sense........223
5.5.2 P
CS (Aktivt krockskyddssystem) . . 2335.5.3 LTA (Linjeavkännare)........240
5.5.4 RSA (Vägskyltsigenkänning) . . . 248
5.5.5 Aktiv farthållare med radar från
0km/tim ...............252
5.5.6 Körlägesväljare...........262
5.5.7 Hastighetsbegränsare.......263
5.5.8 BSM (Dödavinkelvarnare)
*....265
5.5.9 Toyota parkeringssensor*.....284
5.5.10 Intelligent autobroms*......293
5.5.11 S-IPA (Intelligent
parkeringsassistans)
*......300
5.5.12 GPF (bensinpartikelfilter)....322
5.5.13 Förarstödssystem.........322
5.6 Goda råd för körning............326
5.6.1 Råd för vinterkörning........326
6. Invändiga funktioner
6.1 Använda luftkonditioneringssystem och
avfrostning..................330
6.1.1 Automatisk luftkonditionering . . 330
6.1.2 Fjärrmanövrerad
luftkonditionering.........337
6.1.3 Stolvärme..............339
6.2 Använda kupébelysningen........340
6.2.1 Invändig belysning.........340
6.3 Använda förvaringsfacken........342
6.3.1 Förvaringsmöjligheter.......342
6.3.2 Detaljer i bagageutrymmet....345
6.4 Använda övriga invändiga funktioner . . 347
6.4.1 Övriga invändiga detaljer.....347
7. Underhåll och skötsel
7.1 Underhåll och skötsel...........356
7.1.1 Rengöra och skydda bilens
exteriör................356
7.1.2 Rengöra och skydda bilens
interiör................3597.2 Underhåll...................363
7.2.1 Underhållsbehov..........363
7.3 Arbeten du kan göra själv.........364
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........364
7.3.2 Huv..................366
7.3.3 Placera domkraft..........367
7.3.4 Motorrum...............368
7.3.5 Däck..................375
7.3.6 Däcktryck...............379
7.3.7 Fälgar.................380
7.3.8 Byta hjul...............381
7.3.9 Luftkonditioneringsfilter.....388
7.3.10 Byte av torkargummi.......390
7.3.11 Elektroniska nyckelns batteri . . 391
7.3.12 Kontroll och byte av säkringar . . 393
7.3.13 Glödlampor.............396
8.Om problem uppstår
8.1 Viktig information.............402
8.1.1 Varningsblinkers..........402
8.1.2 Om bilen måste stannas i en akut
situation...............402
8.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......403
8.2 Åtgärder i en nödsituation.........404
8.2.1 Om bilen måste bogseras.....404
8.2.2 Om du tycker att något är fel . . . 407
8.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......407
8.2.4 Om ett varningsmeddelande
visas..................413
8.2.5 Om du får punktering........419
8.2.6 Om hybridsystemet inte
startar.................429
8.2.7 Den elektroniska nyckeln fungerar
inte på rätt sätt...........430
8.2.8 Om 12-voltsbatteriet är
urladdat................432
8.2.9 Om motorn blir överhettad....435
8.2.10 Om bilen fastnar..........438
3
1
2
3
4
5
6
7
8
9

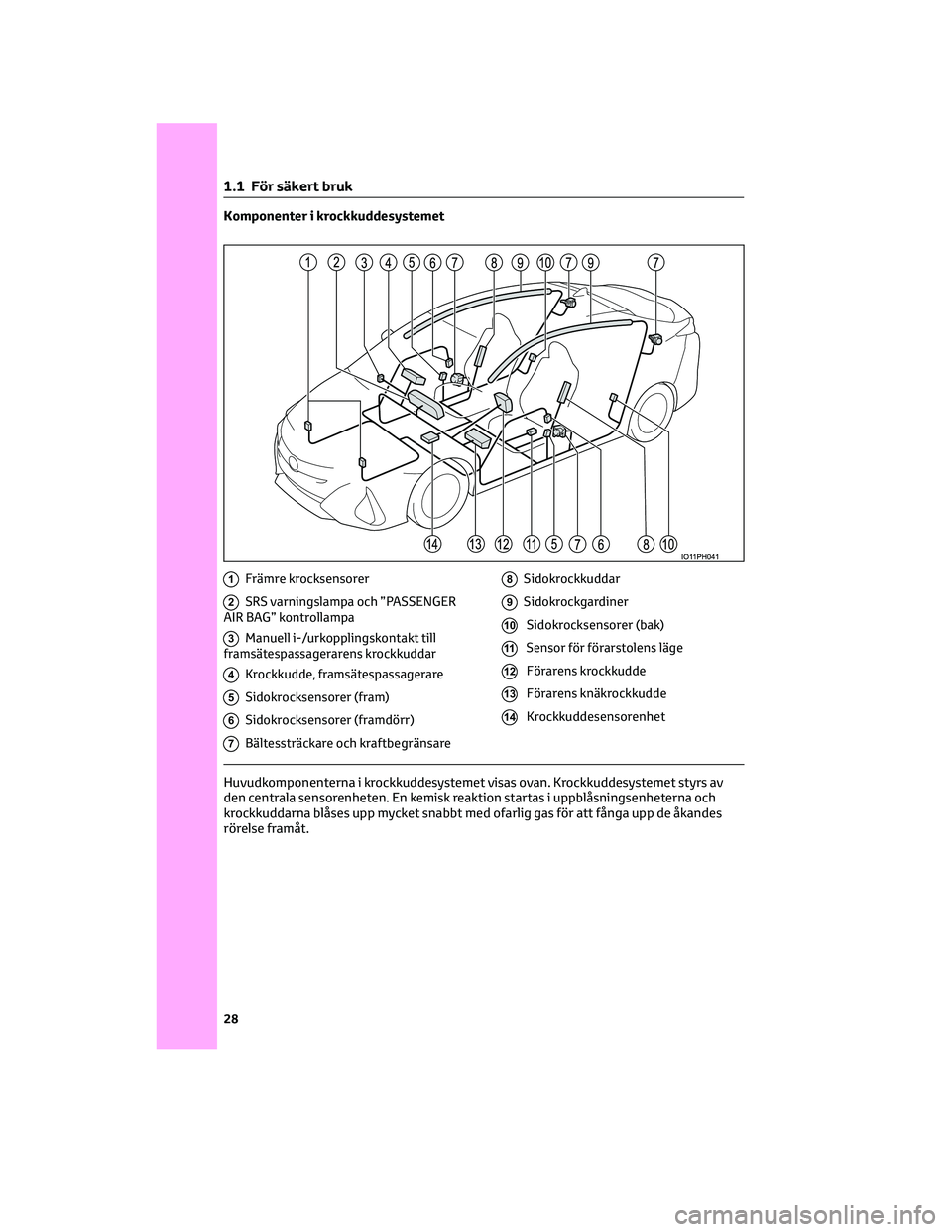

Komponenter i krockkuddesystemet
1Främre krocksensorer
2SRS varningslampa och ”PASSENGER
AIR BAG” kontrollampa
3Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
4Krockkudde, framsätespassagerare
5Sidokrocksensorer (fram)
6Sidokrocksensorer (framdörr)
7Bältessträckare och kraftbegränsare
8Sidokrockkuddar
9Sidokrockgardiner
10Sidokrocksensorer (bak)
11Sensor för förarstolens läge
12Förarens krockkudde
13Förarens knäkrockkudde
14Krockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
28

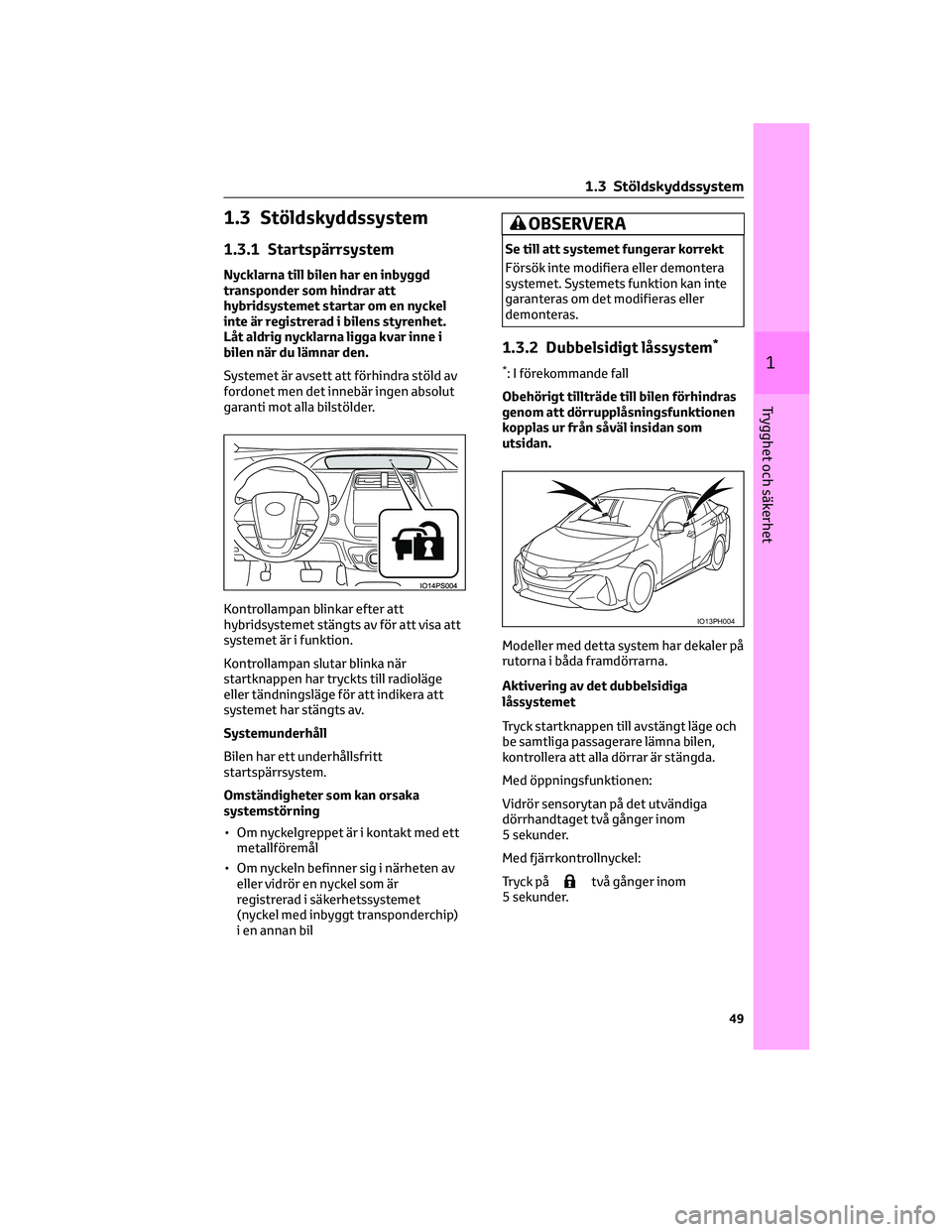

1.3 Stöldskyddssystem
1.3.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel
inte är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i
bilen när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.
Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel som är
registrerad i säkerhetssystemet
(nyckel med inbyggt transponderchip)
i en annan bil
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller demontera
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
demonteras.
1.3.2 Dubbelsidigt låssystem*
*: I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som
utsidan.
Modeller med detta system har dekaler på
rutorna i båda framdörrarna.
Aktivering av det dubbelsidiga
låssystemet
Tryck startknappen till avstängt läge och
be samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med öppningsfunktionen:
Vidrör sensorytan på det utvändiga
dörrhandtaget två gånger inom
5 sekunder.
Med fjärrkontrollnyckel:
Tryck på
två gånger inom
5 sekunder.
IO13PH004
1 .3 Stöldskyddssystem
49
1
Trygghet och säkerhet

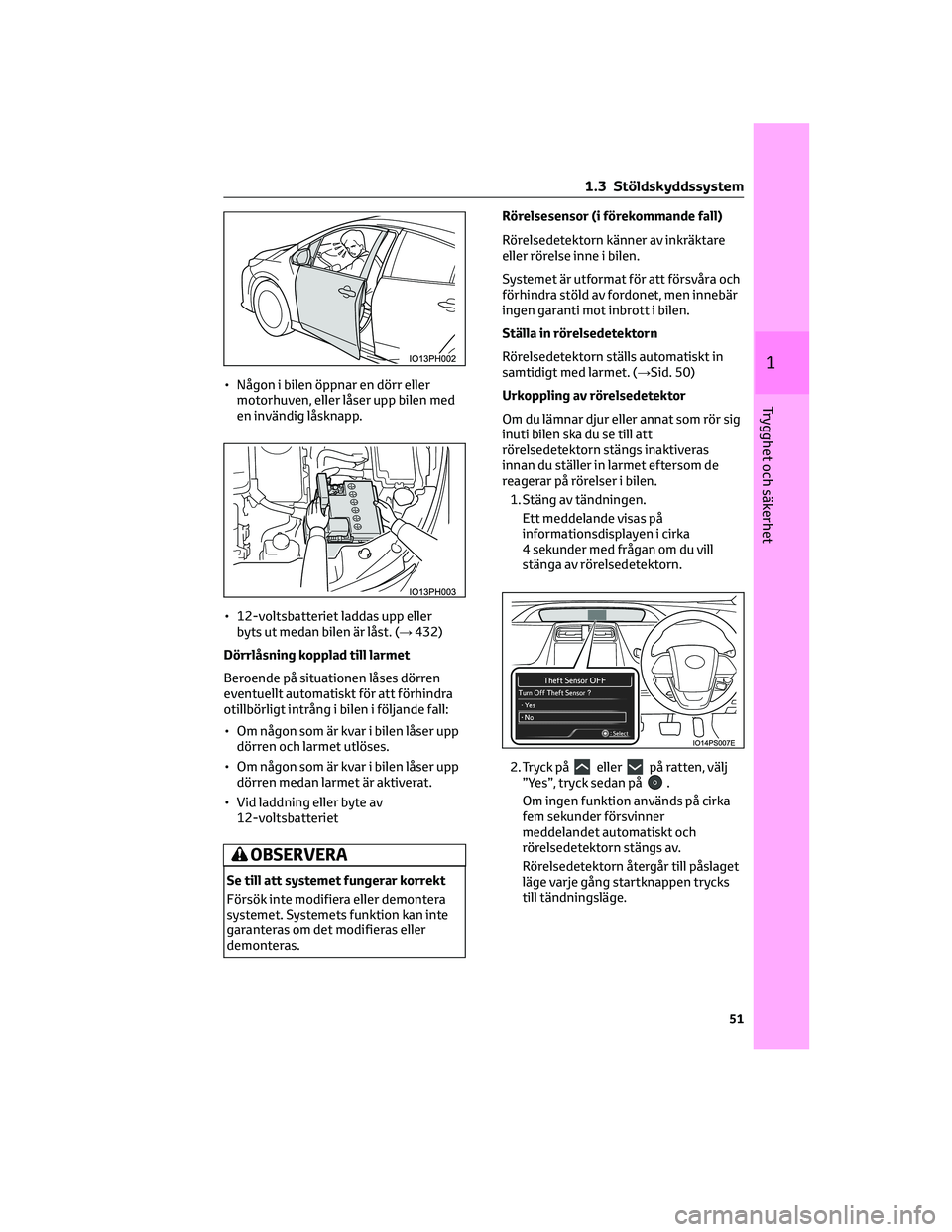

• Någon i bilen öppnar en dörr eller
motorhuven, eller låser upp bilen med
en invändig låsknapp.
• 12-voltsbatteriet laddas upp eller
byts ut medan bilen är låst. (→432)
Dörrlåsning kopplad till larmet
Beroende på situationen låses dörren
eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:
• Om någon som är kvar i bilen låser upp
dörren och larmet utlöses.
• Om någon som är kvar i bilen låser upp
dörren medan larmet är aktiverat.
• Vid laddning eller byte av
12-voltsbatteriet
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller demontera
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
demonteras.Rörelsesensor (i förekommande fall)
Rörelsedetektorn känner av inkräktare
eller rörelse inne i bilen.
Systemet är utformat för att försvåra och
förhindra stöld av fordonet, men innebär
ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in
samtidigt med larmet. (→Sid. 50)
Urkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig
inuti bilen ska du se till att
rörelsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom de
reagerar på rörelser i bilen.
1. Stäng av tändningen.
Ett meddelande visas på
informationsdisplayen i cirka
4 sekunder med frågan om du vill
stänga av rörelsedetektorn.
2. Tryck på
ellerpå ratten, välj
”Yes”, tryck sedan på.
Om ingen funktion används på cirka
fem sekunder försvinner
meddelandet automatiskt och
rörelsedetektorn stängs av.
Rörelsedetektorn återgår till påslaget
läge varje gång startknappen trycks
till tändningsläge.
1 .3 Stöldskyddssystem
51
1
Trygghet och säkerhet

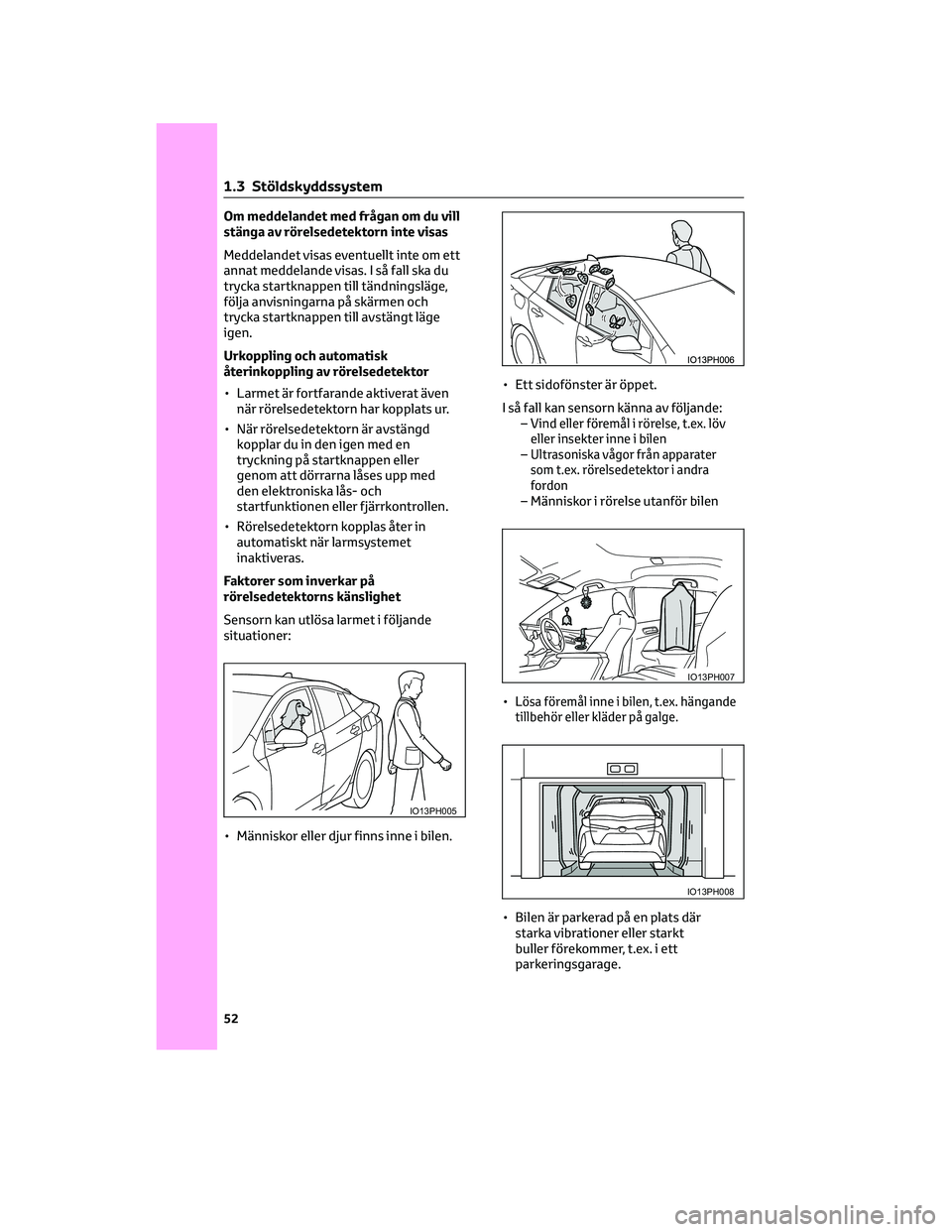

Om meddelandet med frågan om du vill
stänga av rörelsedetektorn inte visas
Meddelandet visas eventuellt inte om ett
annat meddelande visas. I så fall ska du
trycka startknappen till tändningsläge,
följa anvisningarna på skärmen och
trycka startknappen till avstängt läge
igen.
Urkoppling och automatisk
återinkoppling av rörelsedetektor
• Larmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
• När rörelsedetektorn är avstängd
kopplar du in den igen med en
tryckning på startknappen eller
genom att dörrarna låses upp med
den elektroniska lås- och
startfunktionen eller fjärrkontrollen.
• Rörelsedetektorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.• Ett sidofönster är öppet.
I så fall kan sensorn känna av följande:
–
Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
–Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
•
Lösa föremål inne i bilen, t.ex. hängande
tillbehör eller kläder på galge.
• Bilen är parkerad på en plats där
starka vibrationer eller starkt
buller förekommer, t.ex. i ett
parkeringsgarage.
IO13PH005
IO13PH007
IO13PH008
1 .3 Stöldskyddssystem
52

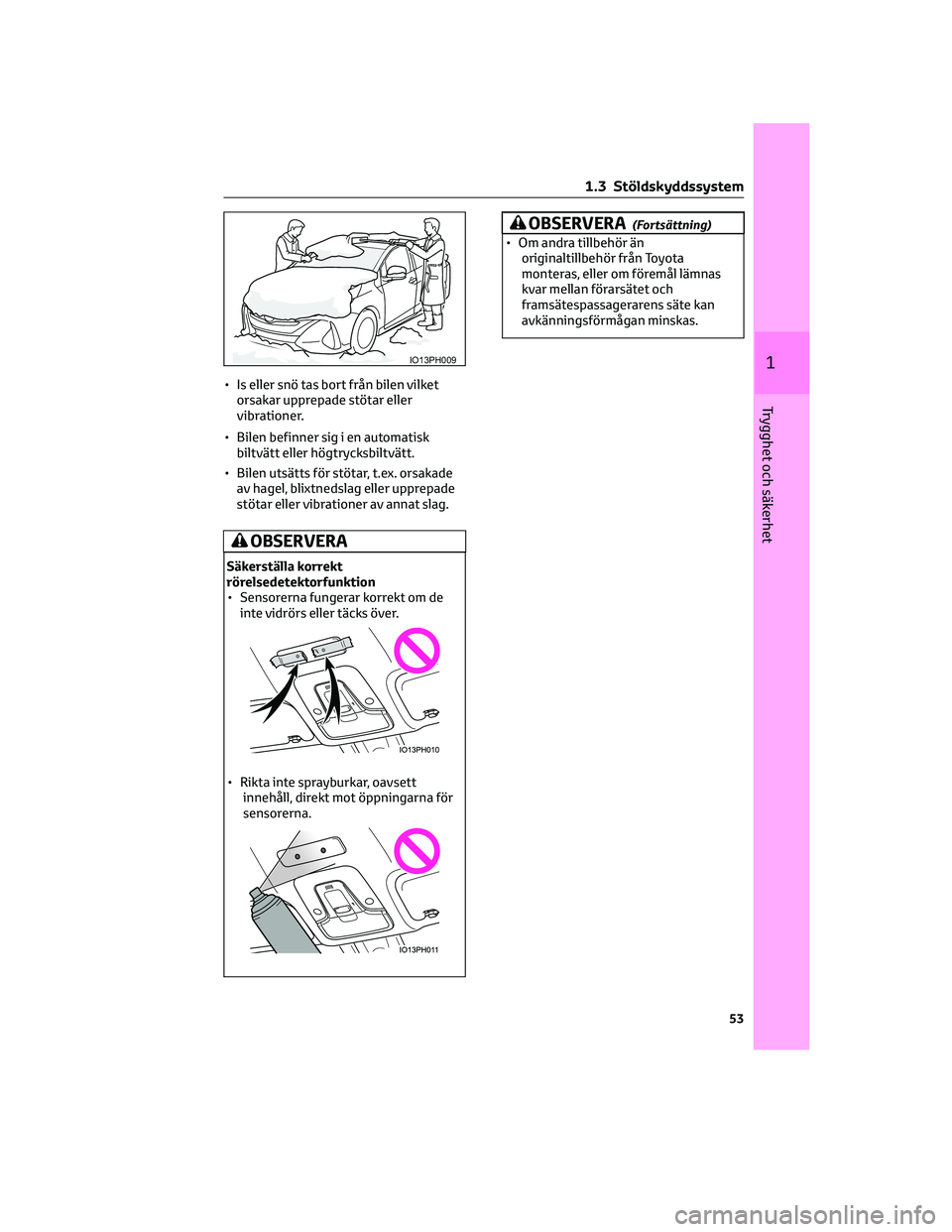

• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.
• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
OBSERVERA
Säkerställa korrekt
rörelsedetektorfunktion
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
OBSERVERA(Fortsättning)
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minskas.
IO13PH009
1 .3 Stöldskyddssystem
53
1
Trygghet och säkerhet

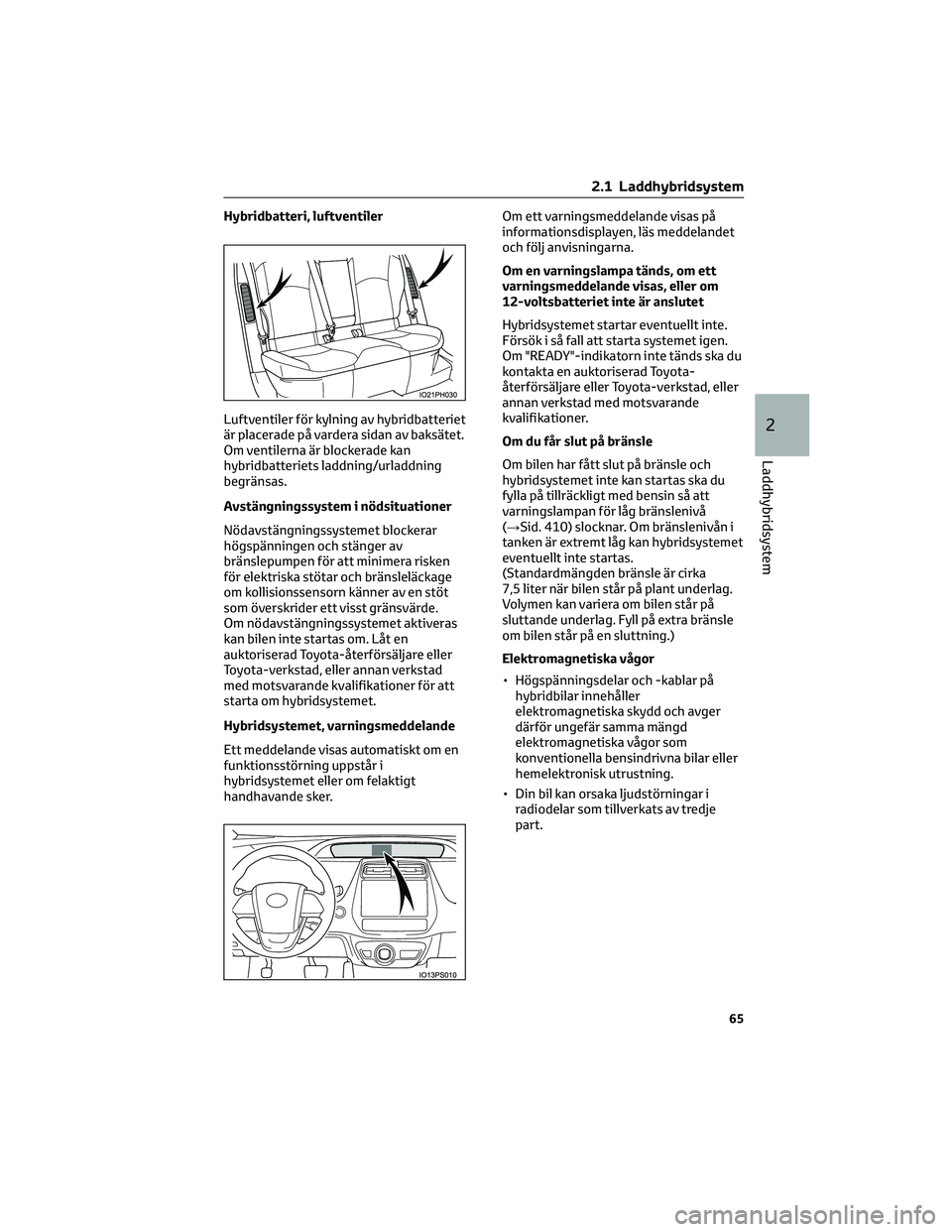

Hybridbatteri, luftventiler
Luftventiler för kylning av hybridbatteriet
är placerade på vardera sidan av baksätet.
Om ventilerna är blockerade kan
hybridbatteriets laddning/urladdning
begränsas.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde.
Om nödavstängningssystemet aktiveras
kan bilen inte startas om. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
starta om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att
varningslampan för låg bränslenivå
(→Sid. 410) slocknar. Om bränslenivån i
tanken är extremt låg kan hybridsystemet
eventuellt inte startas.
(Standardmängden bränsle är cirka
7,5 liter när bilen står på plant underlag.
Volymen kan variera om bilen står på
sluttande underlag. Fyll på extra bränsle
om bilen står på en sluttning.)
Elektromagnetiska vågor
• Högspänningsdelar och -kablar på
hybridbilar innehåller
elektromagnetiska skydd och avger
därför ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar eller
hemelektronisk utrustning.
• Din bil kan orsaka ljudstörningar i
radiodelar som tillverkats av tredje
part.
2.1 Laddhybridsystem
65
2
Laddhybridsystem

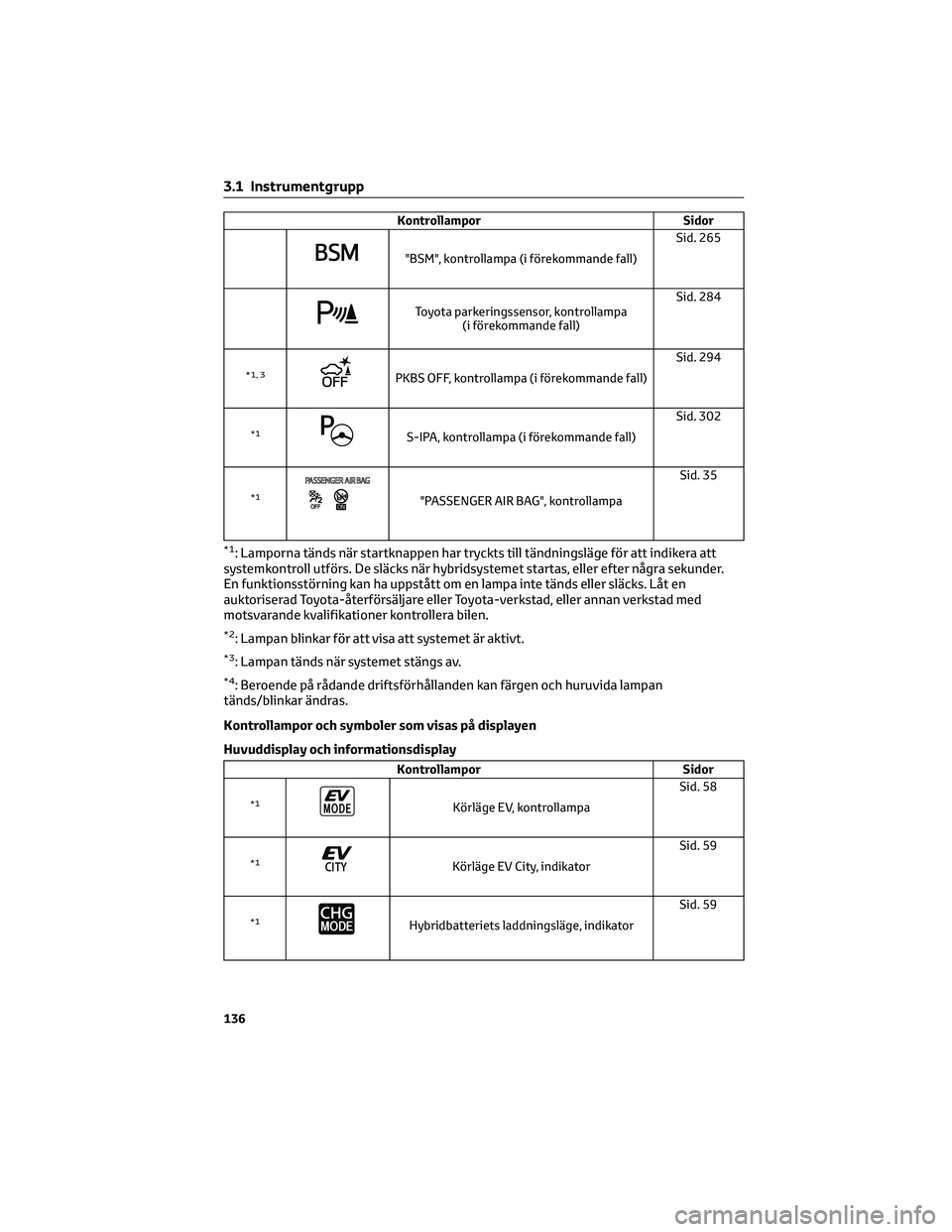

Kontrollampor Sidor
"BSM", kontrollampa (i förekommande fall)Sid. 265
Toyota parkeringssensor, kontrollampa
(i förekommande fall)Sid. 284
*1, 3PKBS OFF, kontrollampa (i förekommande fall)Sid. 294
*1S-IPA, kontrollampa (i förekommande fall)Sid. 302
*1"PASSENGER AIR BAG", kontrollampaSid. 35
*1: Lamporna tänds när startknappen har tryckts till tändningsläge för att indikera att
systemkontroll utförs. De släcks när hybridsystemet startas, eller efter några sekunder.
En funktionsstörning kan ha uppstått om en lampa inte tänds eller släcks. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är aktivt.
*3: Lampan tänds när systemet stängs av.
*4: Beroende på rådande driftsförhållanden kan färgen och huruvida lampan
tänds/blinkar ändras.
Kontrollampor och symboler som visas på displayen
Huvuddisplay och informationsdisplay
Kontrollampor Sidor
*1Körläge EV, kontrollampaSid. 58
*1Körläge EV City, indikatorSid. 59
*1Hybridbatteriets laddningsläge, indikatorSid. 59
3.1 Instrumentgrupp
136

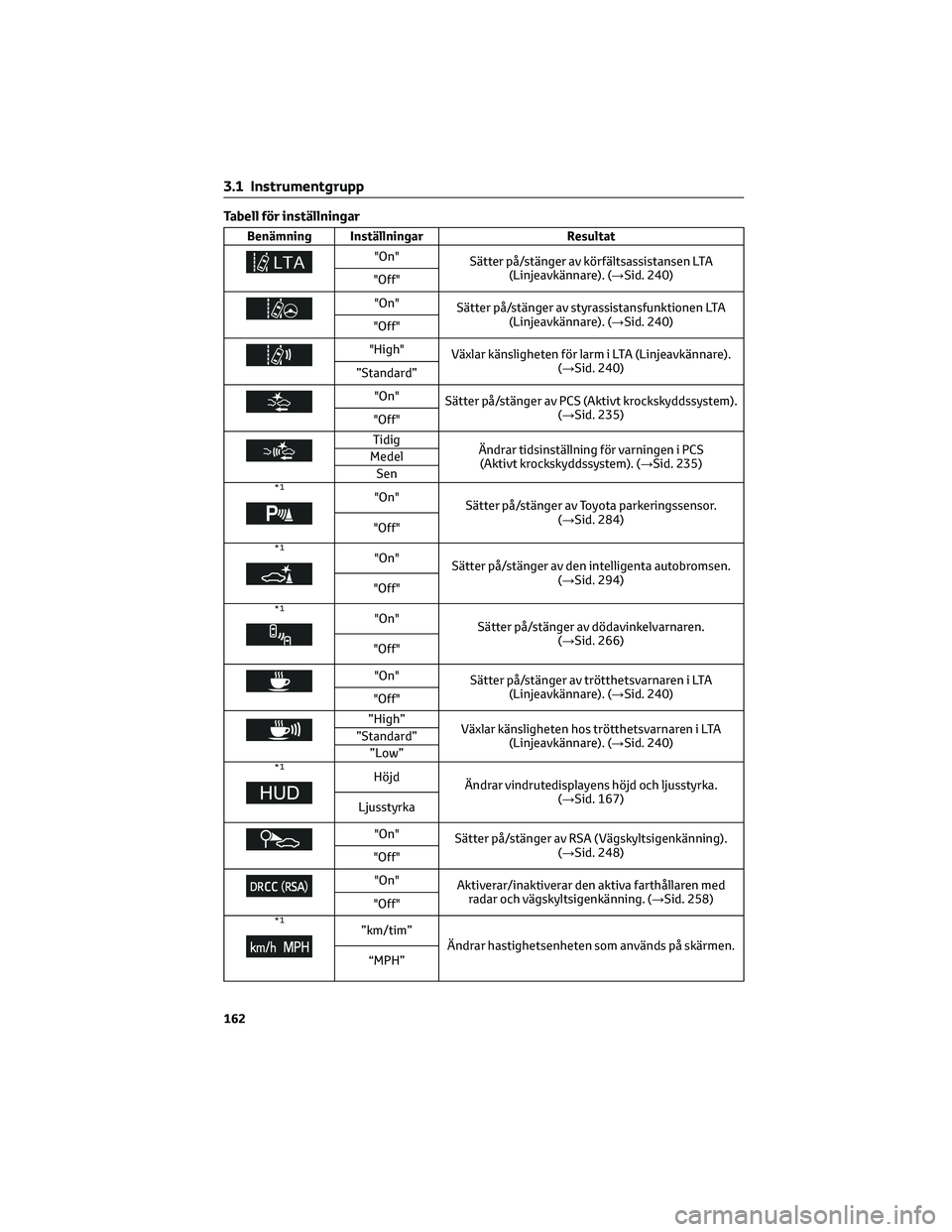

Tabell för inställningar
Benämning Inställningar Resultat
"On"
Sätter på/stänger av körfältsassistansen LTA
(Linjeavkännare). (→Sid. 240)
"Off"
"On"
Sätter på/stänger av styrassistansfunktionen LTA
(Linjeavkännare). (→Sid. 240)
"Off"
"High"
Växlar känsligheten för larm i LTA (Linjeavkännare).
(→Sid. 240)
”Standard”
"On"
Sätter på/stänger av PCS (Aktivt krockskyddssystem).
(→Sid. 235)
"Off"
Tidig
Ändrar tidsinställning för varningen i PCS
(Aktivt krockskyddssystem). (→Sid. 235) Medel
Sen
*1"On"
Sätter på/stänger av Toyota parkeringssensor.
(→Sid. 284)
"Off"
*1"On"
Sätter på/stänger av den intelligenta autobromsen.
(→Sid. 294)
"Off"
*1"On"
Sätter på/stänger av dödavinkelvarnaren.
(→Sid. 266)
"Off"
"On"
Sätter på/stänger av trötthetsvarnaren i LTA
(Linjeavkännare). (→Sid. 240)
"Off"
”High”
Växlar känsligheten hos trötthetsvarnaren i LTA
(Linjeavkännare). (→Sid. 240) ”Standard”
”Low”
*1Höjd
Ändrar vindrutedisplayens höjd och ljusstyrka.
(→Sid. 167)
Ljusstyrka
"On"
Sätter på/stänger av RSA (Vägskyltsigenkänning).
(→Sid. 248)
"Off"
"On"
Aktiverar/inaktiverar den aktiva farthållaren med
radar och vägskyltsigenkänning. (→Sid. 258)
"Off"
*1”km/tim”
Ändrar hastighetsenheten som används på skärmen.
“MPH”
3.1 Instrumentgrupp
162

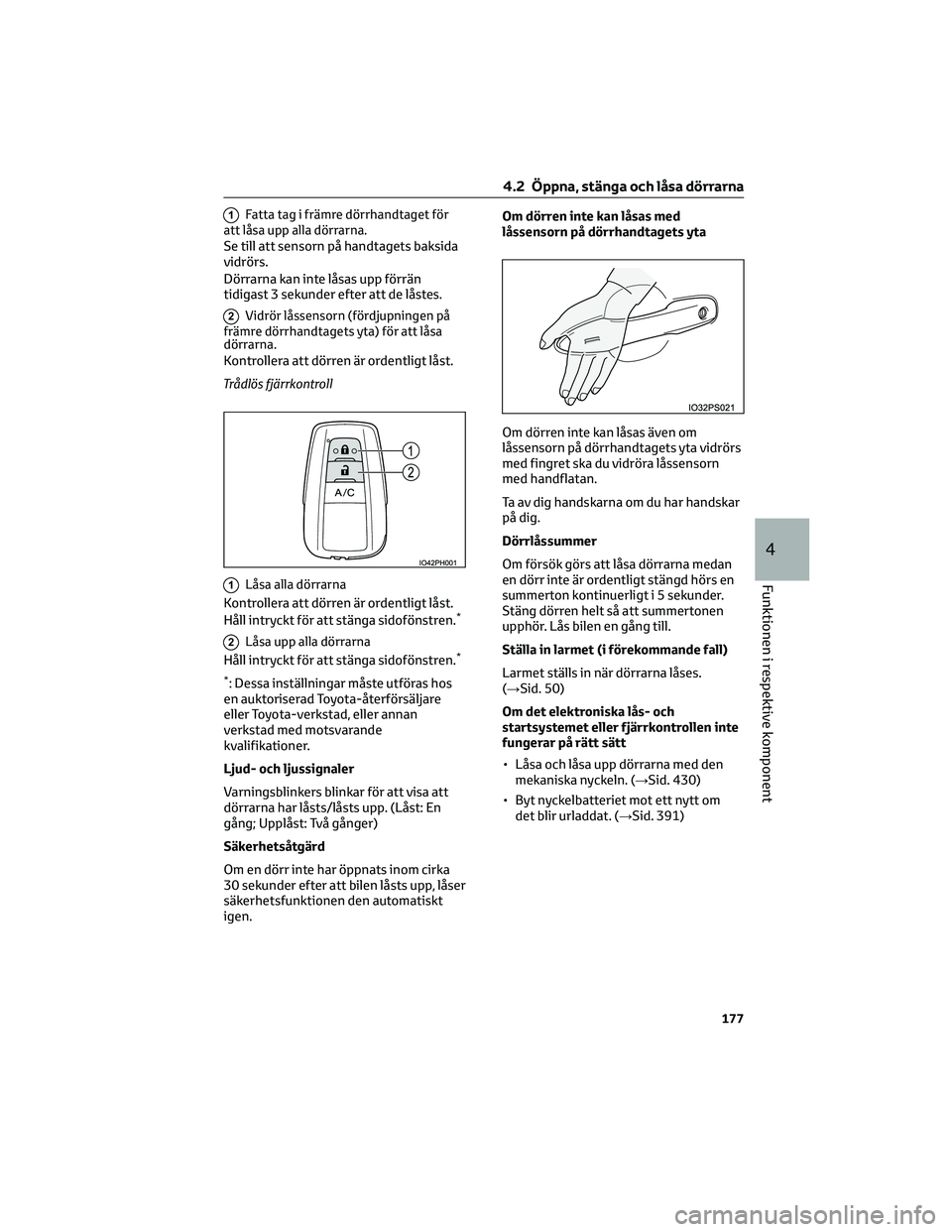

1Fatta tag i främre dörrhandtaget för
att låsa upp alla dörrarna.
Se till att sensorn på handtagets baksida
vidrörs.
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
2Vidrör låssensorn (fördjupningen på
främre dörrhandtagets yta) för att låsa
dörrarna.
Kontrollera att dörren är ordentligt låst.
Trådlös fjärrkontroll
1Låsa alla dörrarna
Kontrollera att dörren är ordentligt låst.
Håll intryckt för att stänga sidofönstren.*
2Låsa upp alla dörrarna
Håll intryckt för att stänga sidofönstren.*
*
: Dessa inställningar måste utföras hos
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Ljud- och ljussignaler
Varningsblinkers blinkar för att visa att
dörrarna har låsts/låsts upp. (Låst: En
gång; Upplåst: Två gånger)
Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp, låser
säkerhetsfunktionen den automatiskt
igen.Om dörren inte kan låsas med
låssensorn på dörrhandtagets yta
Om dörren inte kan låsas även om
låssensorn på dörrhandtagets yta vidrörs
med fingret ska du vidröra låssensorn
med handflatan.
Ta av dig handskarna om du har handskar
på dig.
Dörrlåssummer
Om försök görs att låsa dörrarna medan
en dörr inte är ordentligt stängd hörs en
summerton kontinuerligt i 5 sekunder.
Stäng dörren helt så att summertonen
upphör. Lås bilen en gång till.
Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses.
(→Sid. 50)
Om det elektroniska lås- och
startsystemet eller fjärrkontrollen inte
fungerar på rätt sätt
• Låsa och låsa upp dörrarna med den
mekaniska nyckeln. (→Sid. 430)
• Byt nyckelbatteriet mot ett nytt om
det blir urladdat. (→Sid. 391)
4.2 Öppna, stänga och låsa dörrarna
177
4
Funktionen i respektive komponent
