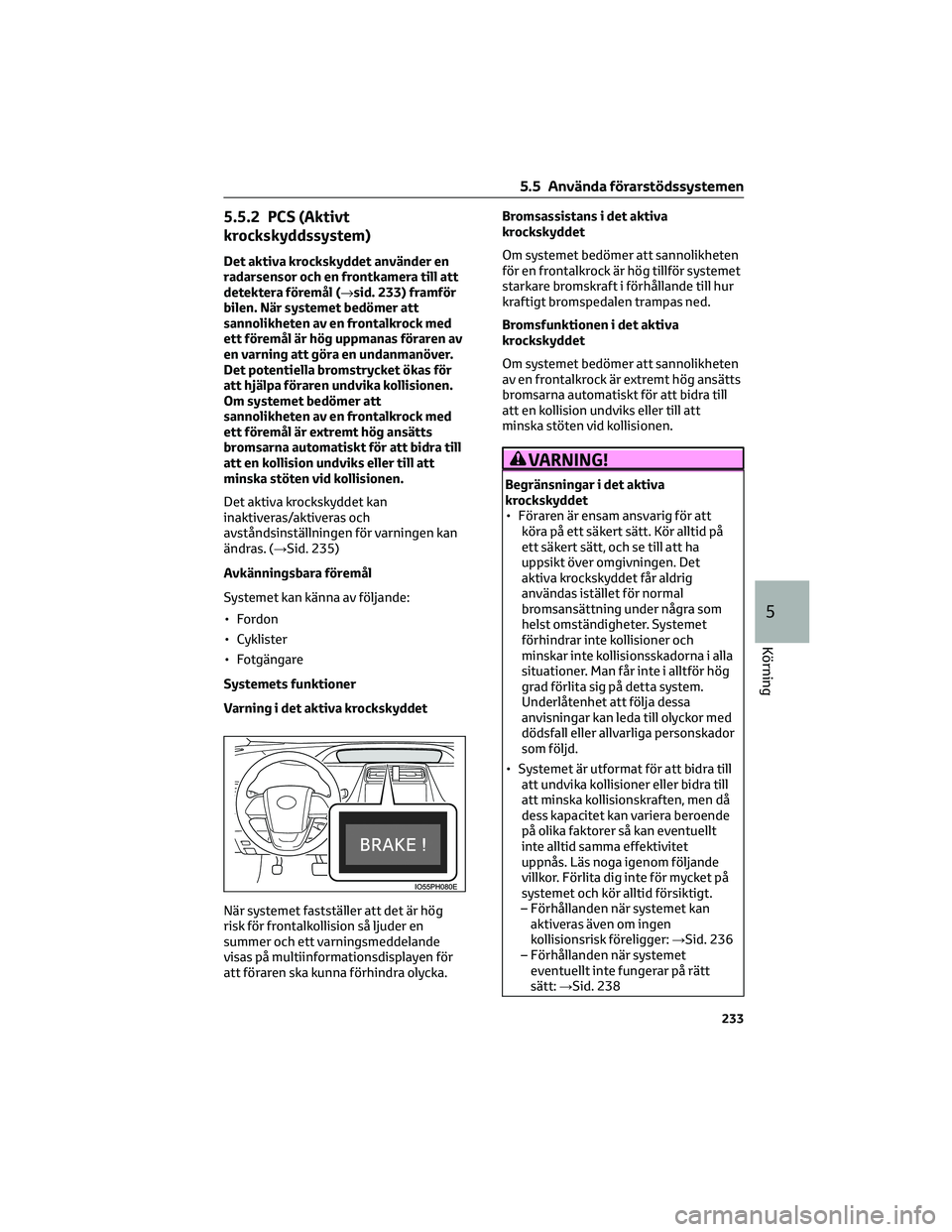

5.5.2 PCS (Aktivt
krockskyddssystem)
Det aktiva krockskyddet använder en
radarsensor och en frontkamera till att
detektera föremål (→sid. 233) framför
bilen. När systemet bedömer att
sannolikheten av en frontalkrock med
ett föremål är hög uppmanas föraren av
en varning att göra en undanmanöver.
Det potentiella bromstrycket ökas för
att hjälpa föraren undvika kollisionen.
Om systemet bedömer att
sannolikheten av en frontalkrock med
ett föremål är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och
avståndsinställningen för varningen kan
ändras. (→Sid. 235)
Avkänningsbara föremål
Systemet kan känna av följande:
• Fordon
• Cyklister
• Fotgängare
Systemets funktioner
Varning i det aktiva krockskyddet
När systemet fastställer att det är hög
risk för frontalkollision så ljuder en
summer och ett varningsmeddelande
visas på multiinformationsdisplayen för
att föraren ska kunna förhindra olycka.Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
av en frontalkrock är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
VARNING!
Begränsningar i det aktiva
krockskyddet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och se till att ha
uppsikt över omgivningen. Det
aktiva krockskyddet får aldrig
användas istället för normal
bromsansättning under några som
helst omständigheter. Systemet
förhindrar inte kollisioner och
minskar inte kollisionsskadorna i alla
situationer. Man får inte i alltför hög
grad förlita sig på detta system.
Underlåtenhet att följa dessa
anvisningar kan leda till olyckor med
dödsfall eller allvarliga personskador
som följd.
• Systemet är utformat för att bidra till
att undvika kollisioner eller bidra till
att minska kollisionskraften, men då
dess kapacitet kan variera beroende
på olika faktorer så kan eventuellt
inte alltid samma effektivitet
uppnås. Läs noga igenom följande
villkor. Förlita dig inte för mycket på
systemet och kör alltid försiktigt.
– Förhållanden när systemet kan
aktiveras även om ingen
kollisionsrisk föreligger:→Sid. 236
– Förhållanden när systemet
eventuellt inte fungerar på rätt
sätt:→Sid. 238
5.5 Använda förarstödssystemen
233
5
Körning

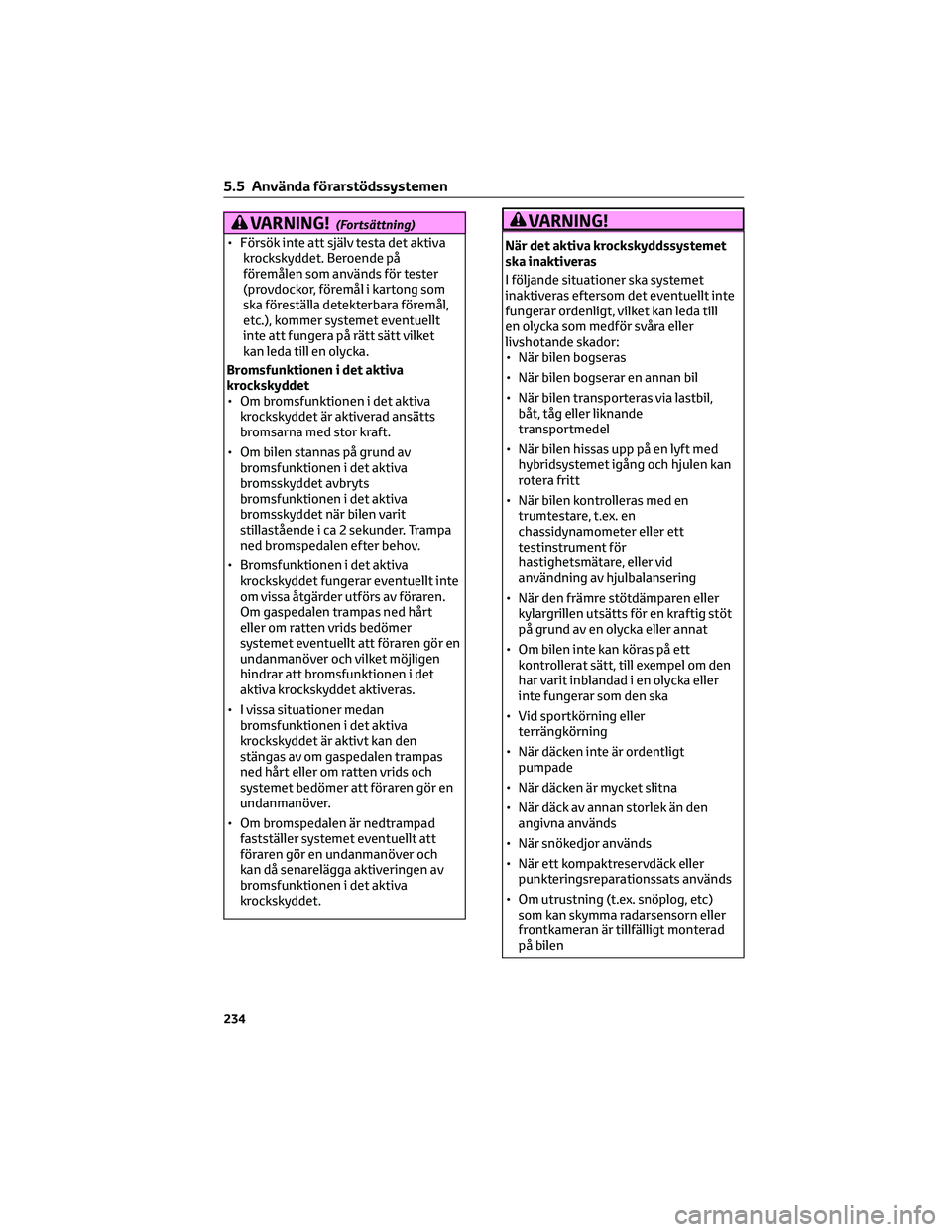

VARNING!(Fortsättning)
• Försök inte att själv testa det aktiva
krockskyddet. Beroende på
föremålen som används för tester
(provdockor, föremål i kartong som
ska föreställa detekterbara föremål,
etc.), kommer systemet eventuellt
inte att fungera på rätt sätt vilket
kan leda till en olycka.
Bromsfunktionen i det aktiva
krockskyddet
• Om bromsfunktionen i det aktiva
krockskyddet är aktiverad ansätts
bromsarna med stor kraft.
• Om bilen stannas på grund av
bromsfunktionen i det aktiva
bromsskyddet avbryts
bromsfunktionen i det aktiva
bromsskyddet när bilen varit
stillastående i ca 2 sekunder. Trampa
ned bromspedalen efter behov.
• Bromsfunktionen i det aktiva
krockskyddet fungerar eventuellt inte
om vissa åtgärder utförs av föraren.
Om gaspedalen trampas ned hårt
eller om ratten vrids bedömer
systemet eventuellt att föraren gör en
undanmanöver och vilket möjligen
hindrar att bromsfunktionen i det
aktiva krockskyddet aktiveras.
• I vissa situationer medan
bromsfunktionen i det aktiva
krockskyddet är aktivt kan den
stängas av om gaspedalen trampas
ned hårt eller om ratten vrids och
systemet bedömer att föraren gör en
undanmanöver.
• Om bromspedalen är nedtrampad
fastställer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva
krockskyddet.
VARNING!
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det eventuellt inte
fungerar ordenligt, vilket kan leda till
en olycka som medför svåra eller
livshotande skador:
• När bilen bogseras
• När bilen bogserar en annan bil
• När bilen transporteras via lastbil,
båt, tåg eller liknande
transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalansering
• När den främre stötdämparen eller
kylargrillen utsätts för en kraftig stöt
på grund av en olycka eller annat
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller
terrängkörning
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När däck av annan storlek än den
angivna används
• När snökedjor används
• När ett kompaktreservdäck eller
punkteringsreparationssats används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
5.5 Använda förarstödssystemen
234

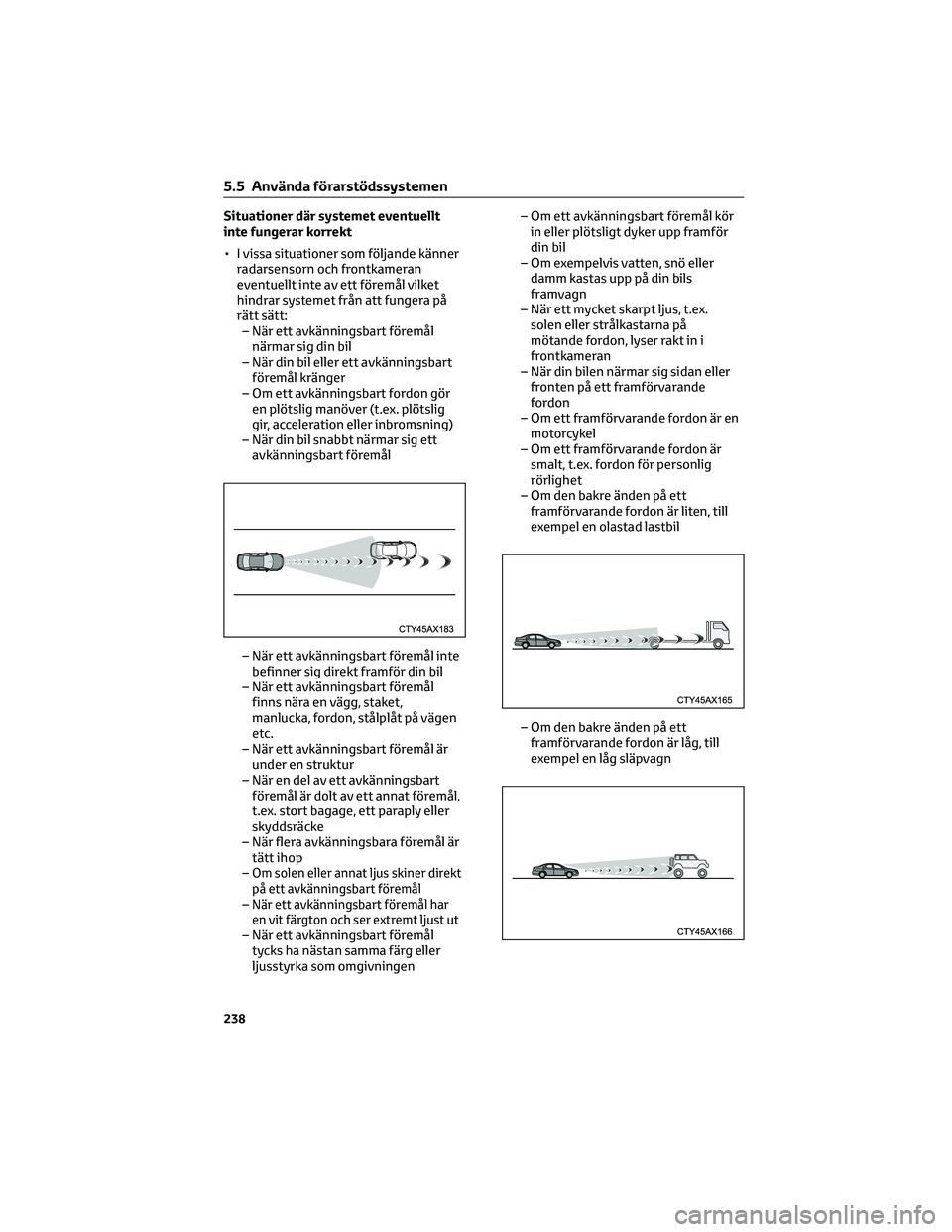

Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett avkänningsbart föremål
närmar sig din bil
– När din bil eller ett avkänningsbart
föremål kränger
– Om ett avkänningsbart fordon gör
en plötslig manöver (t.ex. plötslig
gir, acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
avkänningsbart föremål
– När ett avkänningsbart föremål inte
befinner sig direkt framför din bil
– När ett avkänningsbart föremål
finns nära en vägg, staket,
manlucka, fordon, stålplåt på vägen
etc.
– När ett avkänningsbart föremål är
under en struktur
– När en del av ett avkänningsbart
föremål är dolt av ett annat föremål,
t.ex. stort bagage, ett paraply eller
skyddsräcke
– När flera avkänningsbara föremål är
tätt ihop
–
Om solen eller annat ljus skiner direkt
på ett avkänningsbart föremål
–När ett avkänningsbart föremål har
en vit färgton och ser extremt ljust ut
– När ett avkänningsbart föremål
tycks ha nästan samma färg eller
ljusstyrka som omgivningen– Om ett avkänningsbart föremål kör
in eller plötsligt dyker upp framför
din bil
– Om exempelvis vatten, snö eller
damm kastas upp på din bils
framvagn
– När ett mycket skarpt ljus, t.ex.
solen eller strålkastarna på
mötande fordon, lyser rakt in i
frontkameran
– När din bilen närmar sig sidan eller
fronten på ett framförvarande
fordon
– Om ett framförvarande fordon är en
motorcykel
– Om ett framförvarande fordon är
smalt, t.ex. fordon för personlig
rörlighet
– Om den bakre änden på ett
framförvarande fordon är liten, till
exempel en olastad lastbil
– Om den bakre änden på ett
framförvarande fordon är låg, till
exempel en låg släpvagn
5.5 Använda förarstödssystemen
238

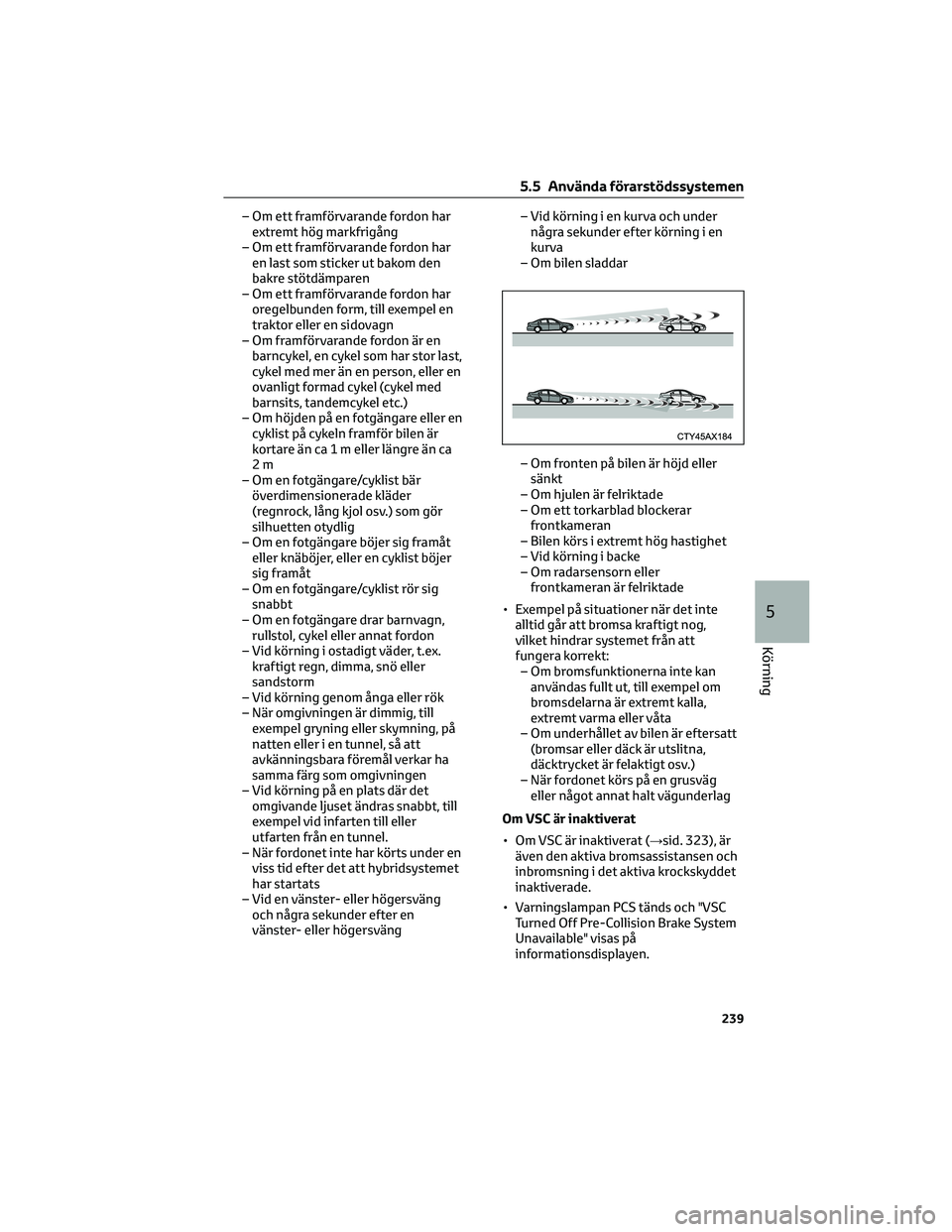

– Om ett framförvarande fordon har
extremt hög markfrigång
– Om ett framförvarande fordon har
en last som sticker ut bakom den
bakre stötdämparen
– Om ett framförvarande fordon har
oregelbunden form, till exempel en
traktor eller en sidovagn
– Om framförvarande fordon är en
barncykel, en cykel som har stor last,
cykel med mer än en person, eller en
ovanligt formad cykel (cykel med
barnsits, tandemcykel etc.)
– Om höjden på en fotgängare eller en
cyklist på cykeln framför bilen är
kortare än ca 1 m eller längre än ca
2m
– Om en fotgängare/cyklist bär
överdimensionerade kläder
(regnrock, lång kjol osv.) som gör
silhuetten otydlig
– Om en fotgängare böjer sig framåt
eller knäböjer, eller en cyklist böjer
sig framåt
– Om en fotgängare/cyklist rör sig
snabbt
– Om en fotgängare drar barnvagn,
rullstol, cykel eller annat fordon
– Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– När omgivningen är dimmig, till
exempel gryning eller skymning, på
natten eller i en tunnel, så att
avkänningsbara föremål verkar ha
samma färg som omgivningen
– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng– Vid körning i en kurva och under
några sekunder efter körning i en
kurva
– Om bilen sladdar
– Om fronten på bilen är höjd eller
sänkt
– Om hjulen är felriktade
– Om ett torkarblad blockerar
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• Exempel på situationer när det inte
alltid går att bromsa kraftigt nog,
vilket hindrar systemet från att
fungera korrekt:
– Om bromsfunktionerna inte kan
användas fullt ut, till exempel om
bromsdelarna är extremt kalla,
extremt varma eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 323), är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned Off Pre-Collision Brake System
Unavailable" visas på
informationsdisplayen.
5.5 Använda förarstödssystemen
239
5
Körning

Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
kontrollampan till LTA lyser med orange
sken ska du följa lämplig metod för
felsökning. Följ även anvisningarna som
visas om ett annat varningsmeddelande
visas.
• “LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• “LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund, slå
därefter på LTA igen.
• “LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider
funktionsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktioner kan ändras.
(Anpassningsbara funktioner:
→Sid. 161)
5.5.4 RSA
(Vägskyltsigenkänning)
Sammanfattning av funktionerRSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.
Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på huvuddisplayen eller
informationsdisplayen
Om frontkameran känner av en skylt
och/eller information om en skylt
finns i navigationssystemet så visas
skylten på huvudskärmen eller
informationsdisplayen.
• Om information från
förarstödsystemet har valts på
informationsdisplayen kan
upp till 2 skyltar visas på
informationsdisplayen. (→Sid. 144)
5.5 Använda förarstödssystemen
248

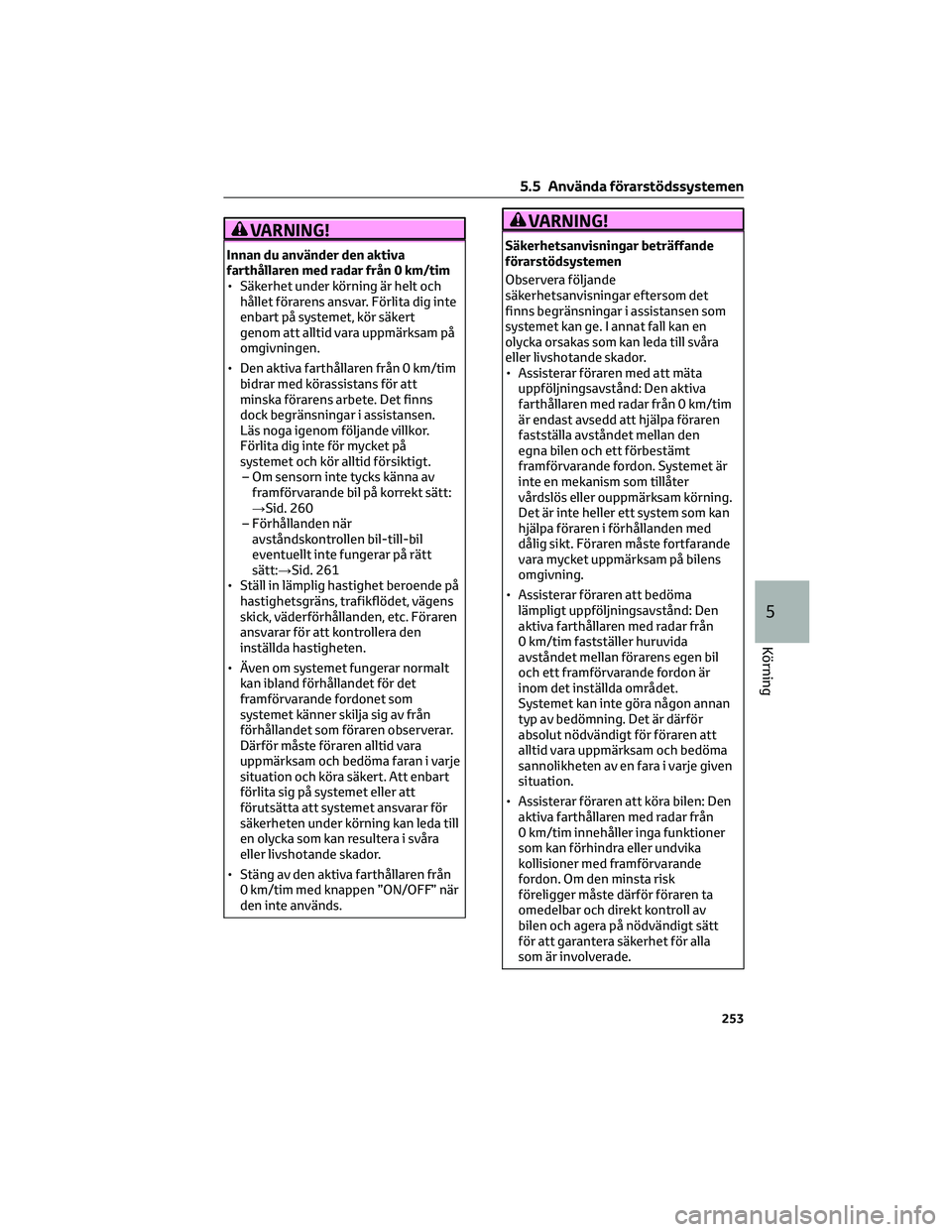

VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen.
Läs noga igenom följande villkor.
Förlita dig inte för mycket på
systemet och kör alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 260
– Förhållanden när
avståndskontrollen bil-till-bil
eventuellt inte fungerar på rätt
sätt:→Sid. 261
• Ställ in lämplig hastighet beroende på
hastighetsgräns, trafikflödet, vägens
skick, väderförhållanden, etc. Föraren
ansvarar för att kontrollera den
inställda hastigheten.
• Även om systemet fungerar normalt
kan ibland förhållandet för det
framförvarande fordonet som
systemet känner skilja sig av från
förhållandet som föraren observerar.
Därför måste föraren alltid vara
uppmärksam och bedöma faran i varje
situation och köra säkert. Att enbart
förlita sig på systemet eller att
förutsätta att systemet ansvarar för
säkerheten under körning kan leda till
en olycka som kan resultera i svåra
eller livshotande skador.
• Stäng av den aktiva farthållaren från
0 km/tim med knappen ”ON/OFF” när
den inte används.
VARNING!
Säkerhetsanvisningar beträffande
förarstödsystemen
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren med att mäta
uppföljningsavstånd: Den aktiva
farthållaren med radar från 0 km/tim
är endast avsedd att hjälpa föraren
fastställa avståndet mellan den
egna bilen och ett förbestämt
framförvarande fordon. Systemet är
inte en mekanism som tillåter
vårdslös eller ouppmärksam körning.
Det är inte heller ett system som kan
hjälpa föraren i förhållanden med
dålig sikt. Föraren måste fortfarande
vara mycket uppmärksam på bilens
omgivning.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd: Den
aktiva farthållaren med radar från
0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området.
Systemet kan inte göra någon annan
typ av bedömning. Det är därför
absolut nödvändigt för föraren att
alltid vara uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen: Den
aktiva farthållaren med radar från
0 km/tim innehåller inga funktioner
som kan förhindra eller undvika
kollisioner med framförvarande
fordon. Om den minsta risk
föreligger måste därför föraren ta
omedelbar och direkt kontroll av
bilen och agera på nödvändigt sätt
för att garantera säkerhet för alla
som är involverade.
5.5 Använda förarstödssystemen
253
5
Körning

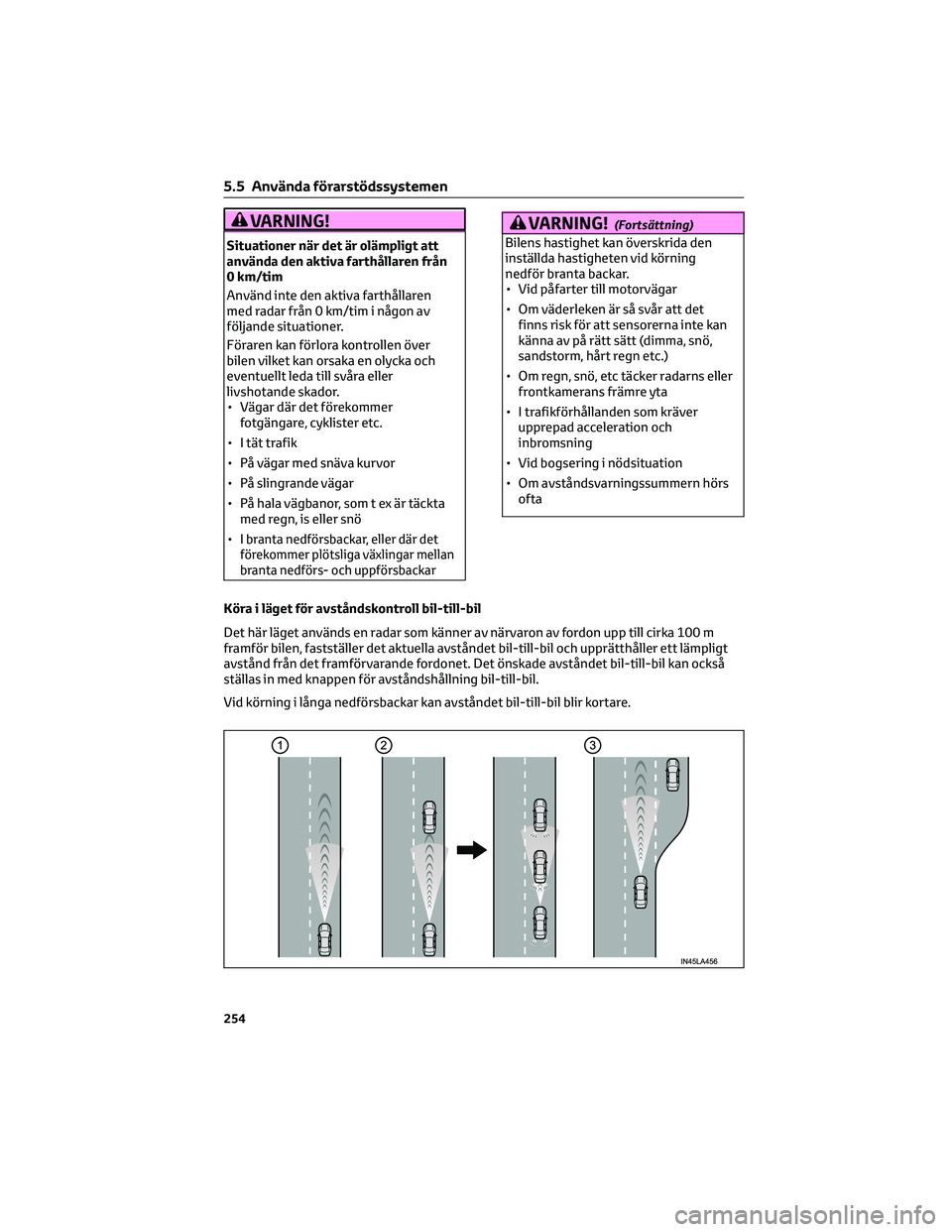

VARNING!
Situationer när det är olämpligt att
använda den aktiva farthållaren från
0 km/tim
Använd inte den aktiva farthållaren
med radar från 0 km/tim i någon av
följande situationer.
Föraren kan förlora kontrollen över
bilen vilket kan orsaka en olycka och
eventuellt leda till svåra eller
livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
•
I branta nedförsbackar, eller där det
förekommer plötsliga växlingar mellan
branta nedförs- och uppförsbackar
VARNING!(Fortsättning)
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Vid bogsering i nödsituation
• Om avståndsvarningssummern hörs
ofta
Köra i läget för avståndskontroll bil-till-bil
Det här läget används en radar som känner av närvaron av fordon upp till cirka 100 m
framför bilen, fastställer det aktuella avståndet bil-till-bil och upprätthåller ett lämpligt
avstånd från det framförvarande fordonet. Det önskade avståndet bil-till-bil kan också
ställas in med knappen för avståndshållning bil-till-bil.
Vid körning i långa nedförsbackar kan avståndet bil-till-bil blir kortare.
5.5 Använda förarstödssystemen
254

Tryck spaken uppåt.
• När den aktuella hastigheten är högre
än den igenkända hastighetsgränsen
Tryck spaken nedåt.
Aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning
Den aktiva farthållaren med radar och
vägskyltsigenkänning kan aktiveras/
inaktiveras i
på
informationsdisplayen. (→Sid. 144)
När den aktiva farthållaren med radar och
vägskyltsigenkänning är aktiverad och
föraren kör nedför en backe kan
körhastigheten komma att överskrida
den inställda hastigheten.
I sådant fall markeras den visade inställda
körhastigheten och föraren
uppmärksammas med en summerton.
Aktiv farthållare med radar från
0 km/tim kan ställas in när
• Växelläget är i D.
• Önskad hastighet kan ställas in när
körhastigheten är minst cirka
30 km/tim.
(Om körhastigheten emellertid ställs in
medan den är under cirka 30 km/tim
kommer den inställda hastigheten att bli
cirka 30 km/tim.)
Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget föravståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.
Om bilen stannar under
uppföljningskörning
• En tryckning uppåt på spaken medan
framförvarande fordon stannar
återupptar uppföljningen av
framförvarande fordon om fordonet
kör iväg inom cirka 3 sekunder efter
att spaken trycktes upp.
• Om framförvarande fordon kör iväg
inom 3 sekunder efter att din bil har
stannat så återupptas
uppföljningskörningen.
Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil
inaktiveras automatiskt i följande
situationer.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv.
(Till exempel: det aktiva krockskyddet,
kör/start-kontrollen)
• Parkeringsbromsen är ansatt.
• Bilen har stoppats av
systemkontrollen på en brant backe.
• Följande detekteras när bilen har
stoppats av systemkontroll:
– Föraren har inte spänt fast
säkerhetsbältet.
– Förardörren öppnas.
– Bilen har stått stilla i mer än
3 minuter.
Växelläget ändras eventuellt automatiskt
till P. (→Sid. 211)
5.5 Använda förarstödssystemen
259
5
Körning

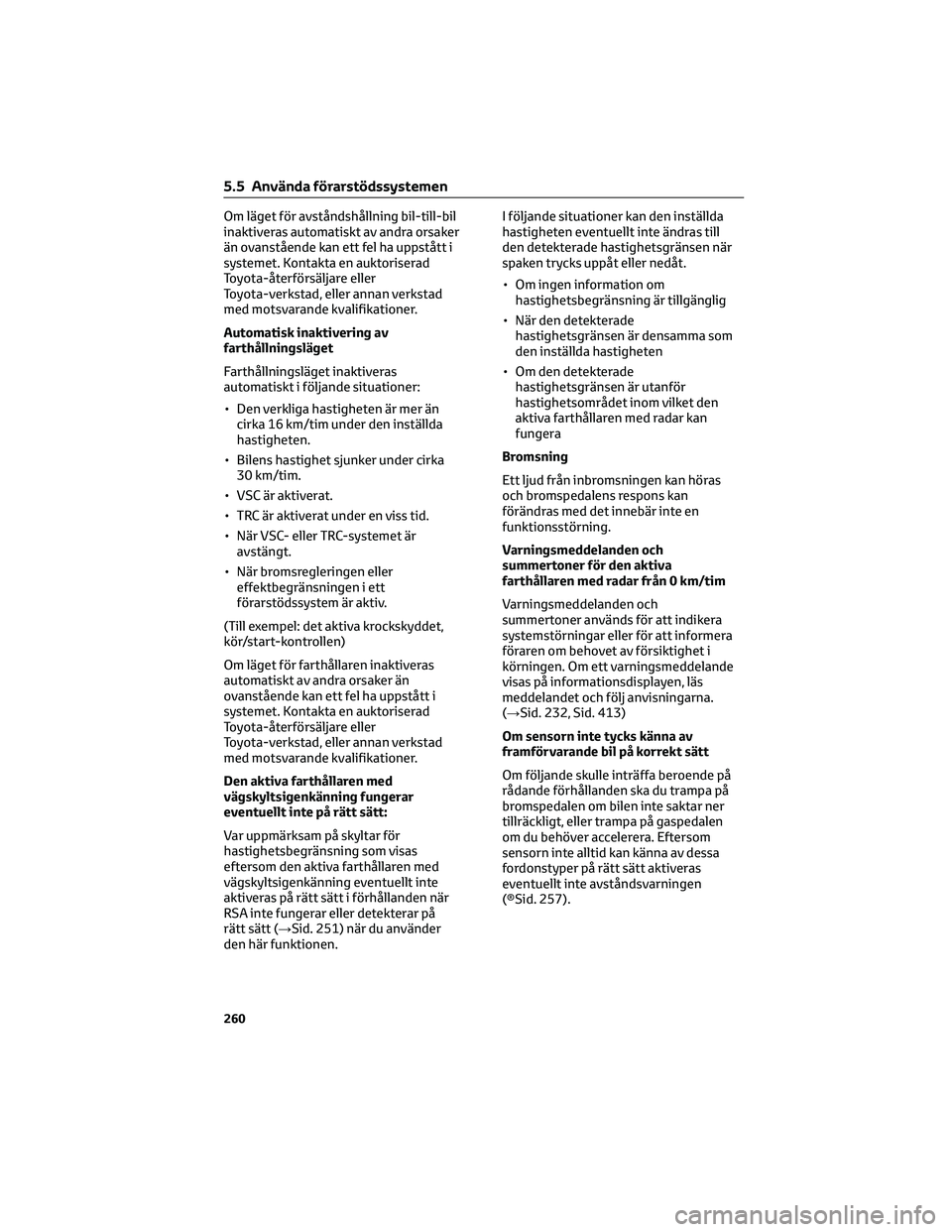

Om läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.
• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv.
(Till exempel: det aktiva krockskyddet,
kör/start-kontrollen)
Om läget för farthållaren inaktiveras
automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Den aktiva farthållaren med
vägskyltsigenkänning fungerar
eventuellt inte på rätt sätt:
Var uppmärksam på skyltar för
hastighetsbegränsning som visas
eftersom den aktiva farthållaren med
vägskyltsigenkänning eventuellt inte
aktiveras på rätt sätt i förhållanden när
RSA inte fungerar eller detekterar på
rätt sätt (→Sid. 251) när du använder
den här funktionen.I följande situationer kan den inställda
hastigheten eventuellt inte ändras till
den detekterade hastighetsgränsen när
spaken trycks uppåt eller nedåt.
• Om ingen information om
hastighetsbegränsning är tillgänglig
• När den detekterade
hastighetsgränsen är densamma som
den inställda hastigheten
• Om den detekterade
hastighetsgränsen är utanför
hastighetsområdet inom vilket den
aktiva farthållaren med radar kan
fungera
Bromsning
Ett ljud från inbromsningen kan höras
och bromspedalens respons kan
förändras med det innebär inte en
funktionsstörning.
Varningsmeddelanden och
summertoner för den aktiva
farthållaren med radar från 0 km/tim
Varningsmeddelanden och
summertoner används för att indikera
systemstörningar eller för att informera
föraren om behovet av försiktighet i
körningen. Om ett varningsmeddelande
visas på informationsdisplayen, läs
meddelandet och följ anvisningarna.
(→Sid. 232, Sid. 413)
Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa beroende på
rådande förhållanden ska du trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera. Eftersom
sensorn inte alltid kan känna av dessa
fordonstyper på rätt sätt aktiveras
eventuellt inte avståndsvarningen
(®Sid. 257).
5.5 Använda förarstödssystemen
260

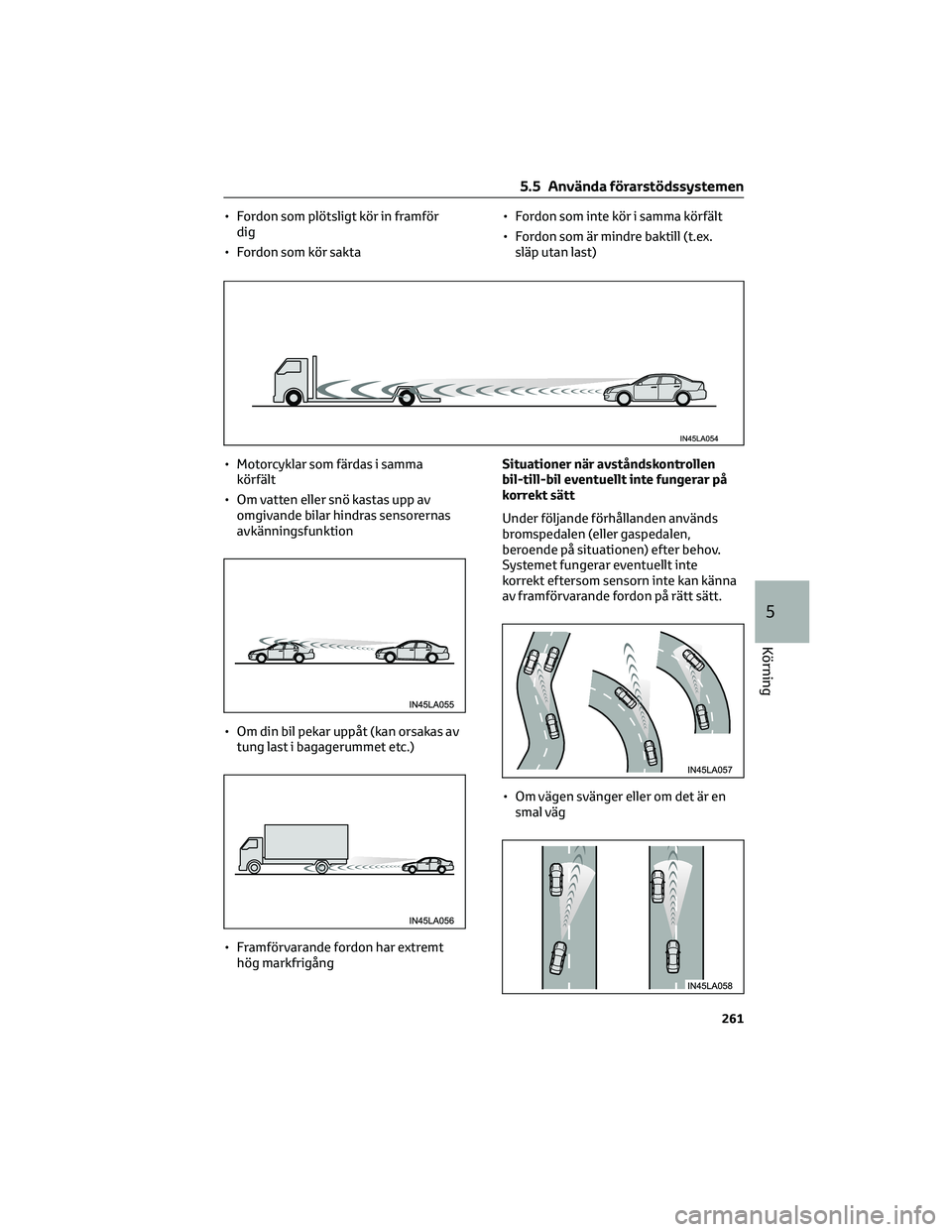

• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
• Framförvarande fordon har extremt
hög markfrigångSituationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte kan känna
av framförvarande fordon på rätt sätt.
• Om vägen svänger eller om det är en
smal väg
5.5 Använda förarstödssystemen
261
5
Körning
