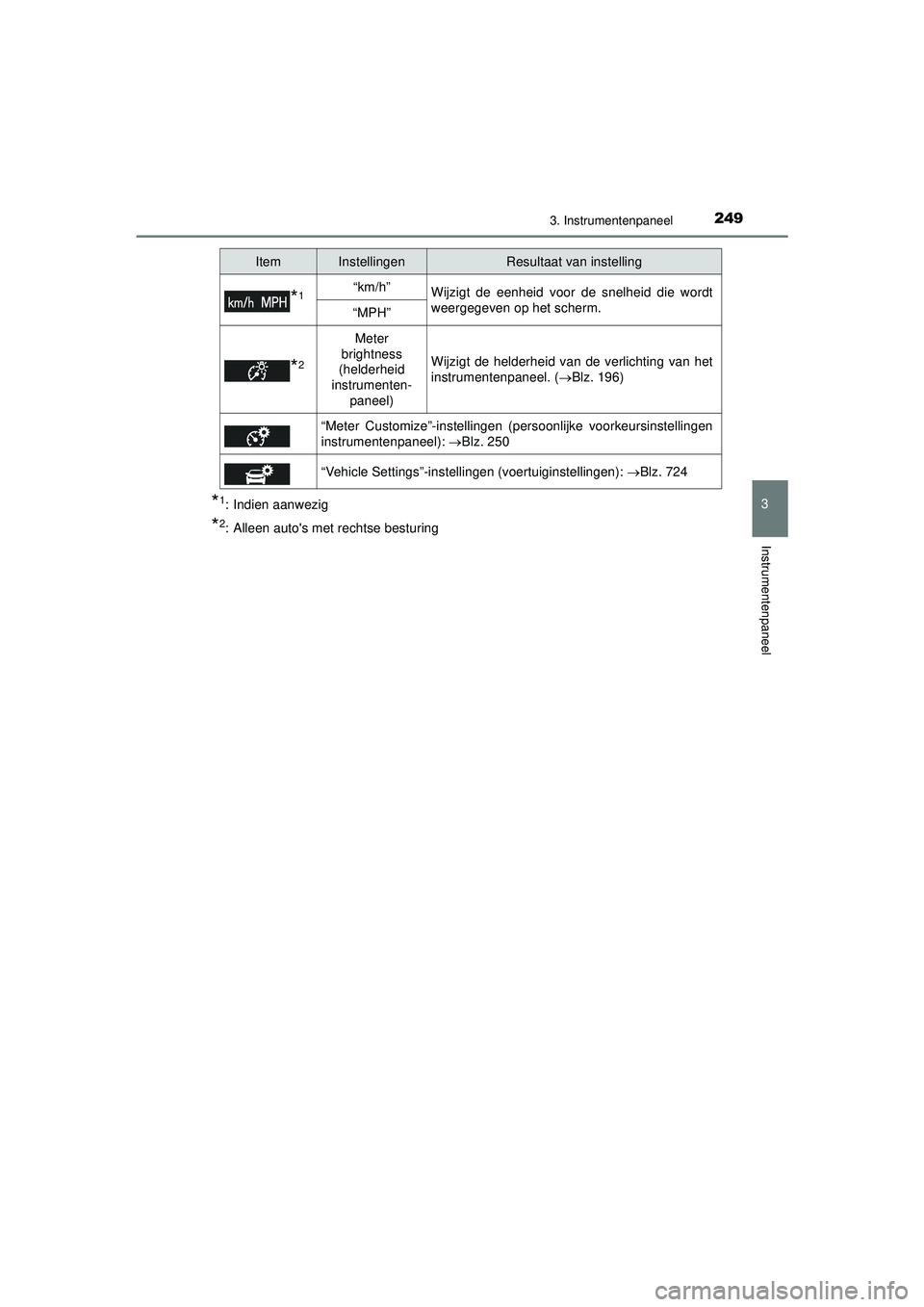

TOYOTA PRIUS PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

2493. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*1: Indien aanwezig
*2: Alleen auto's met rechtse besturing
*1“km/h”Wijzigt de eenheid voor de snelheid die wordt
weergegeven op het scherm.
“MPH”
*2
Meter
brightness
(helderheid
instrumenten- paneel)
Wijzigt de helderheid van de verlichting van het
instrumentenpaneel. ( Blz. 196)
“Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel): Blz. 250
“Vehicle Settings”-instellingen (voertuiginstellingen): Blz. 724
ItemInstellingenResultaat van instelling
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 249 Tuesday, May 11, 2021 9:32 AM

2503. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
“Meter Customize”-instellingen (p
ersoonlijke voorkeursinstellingen
instrumentenpaneel) ( )
Voo r w e r pInstellingenResultaat van instelling
“Screen OFF”
(scherm UIT)
*1“Yes” (ja) Uitschakelen van het multi-infor-
matiedisplay.
“No” (nee)
“HV System
Indicator”
(controlelampje
hybridesysteem)
( Blz. 226) “ECO Accelera-
tor Guidance”
(begeleiding
milieubewust
bedienen gas-
pedaal)
“On”
(aan)
Schakelt de “ECO Accelerator
Guidance” (begeleiding milieu-
bewust bedienen gaspedaal) in en
uit.
“Off” (uit)
“EV Indicator
Light On/Off”
(EV-controle-
lampje aan/uit)
“On”
(aan)Schakelt het EV-controlelampje in
en uit.
“Off” (uit)
“EV Drive
Monitor”
(EV-aandrijflijn-
monitor)
“EV
Energy”
(EV-
energie)
Wisselt de informatie in de linker
bovenhoek van de hybridesys-
teemindicator. (
Blz. 231)
“EV
Dis-
tance”
(actiera-
dius
elek-
trisch
rijden)
“Blank”
(geen
weer-
gave)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 250 Tuesday, May 11, 2021 9:32 AM

2513. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)“Pop-up Display
On/Off”
(pop-updisplay
aan/uit)
“Instrument
Panel Light”
(verlichting
instrumentenpa-
neel)
*2
“On”
(aan)
Schakelt het pop-updisplay van
het geselecteerde item op het
multi-informatiedisplay in en uit.
“Off” (uit)
“Climate
settings” (instel-
lingen klimaatre-
geling)
“On”
(aan)
“Off” (uit)
“Cruise
Control
Operation
Display” (weer-
gave werking
cruise control)“On”
(aan)
“Off” (uit)
“HUD
Settings” (instel-
lingen HUD)
*3
“On”
(aan)
“Off” (uit)
“Driving Mode
Select” (rijmo-
dusselectie)
“On”
(aan)
“Off” (uit)
“Traction
Battery Cooler”
(koeler batterij-
pakket)
*3
“On”
(aan)
“Off” (uit)
Voo r w e r pInstellingenResultaat van instelling
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 251 Tuesday, May 11, 2021 9:32 AM

2523. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*1: Als het instelscherm is uitgeschakeld, wordt het weer weergeven door op tedrukken.
*2: Alleen auto's met linkse besturing
*3: Indien aanwezig
*4: De talen die kunnen worden weergegeven, zijn per regio verschillend.
“Language”
(taal)
*4
“English” (Engels)
Wijzigt de taal die op het scherm
wordt weergegeven.
“Français” (Frans)
“Español” (Spaans)
“Deutsch” (Duits)
“Italiano” (Italiaans)
“ ” (Russisch)
“Calendar”
(kalender)
Dag/maand/jaar
Wijzigt de datum die wordt
gebruikt voor het registreren van
de elektriciteits- en brandstofver-
bruiksgegevens en de laad-
schemafunctie.
“History Reset”
(resetten
geschiedenis)
“Eco-Diary
(Daily)”
(eco-logboek
(dagelijks))“Yes” (ja)Wist gegevens van “Eco-Diary
(Daily)” (eco-logboek (dagelijks)).
( Blz. 239)
“No”
(nee)
“Eco-Diary
(Monthly)”
(eco-logboek
(maandelijks))“Yes” (ja)Wist gegevens van “Eco-Diary
(Monthly)” (eco-logboek (maande-
lijks)). ( Blz. 239)
“No”
(nee)
“Electricity Con-
sumption Reset”
(resetten van
elektriciteitsver-
bruik)“Yes” (ja)Wist de gegevens van het totale
gemiddelde elektriciteitsverbruik.
( Blz. 217, 238)
“No” (nee)
“Initialization”
(initialisatie)“Yes” (ja)Zet de instellingen van het instru-
mentenpaneel weer op de stan-
daardinstellingen.
“No” (nee)
Voo r w e r pInstellingenResultaat van instelling
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 252 Tuesday, May 11, 2021 9:32 AM

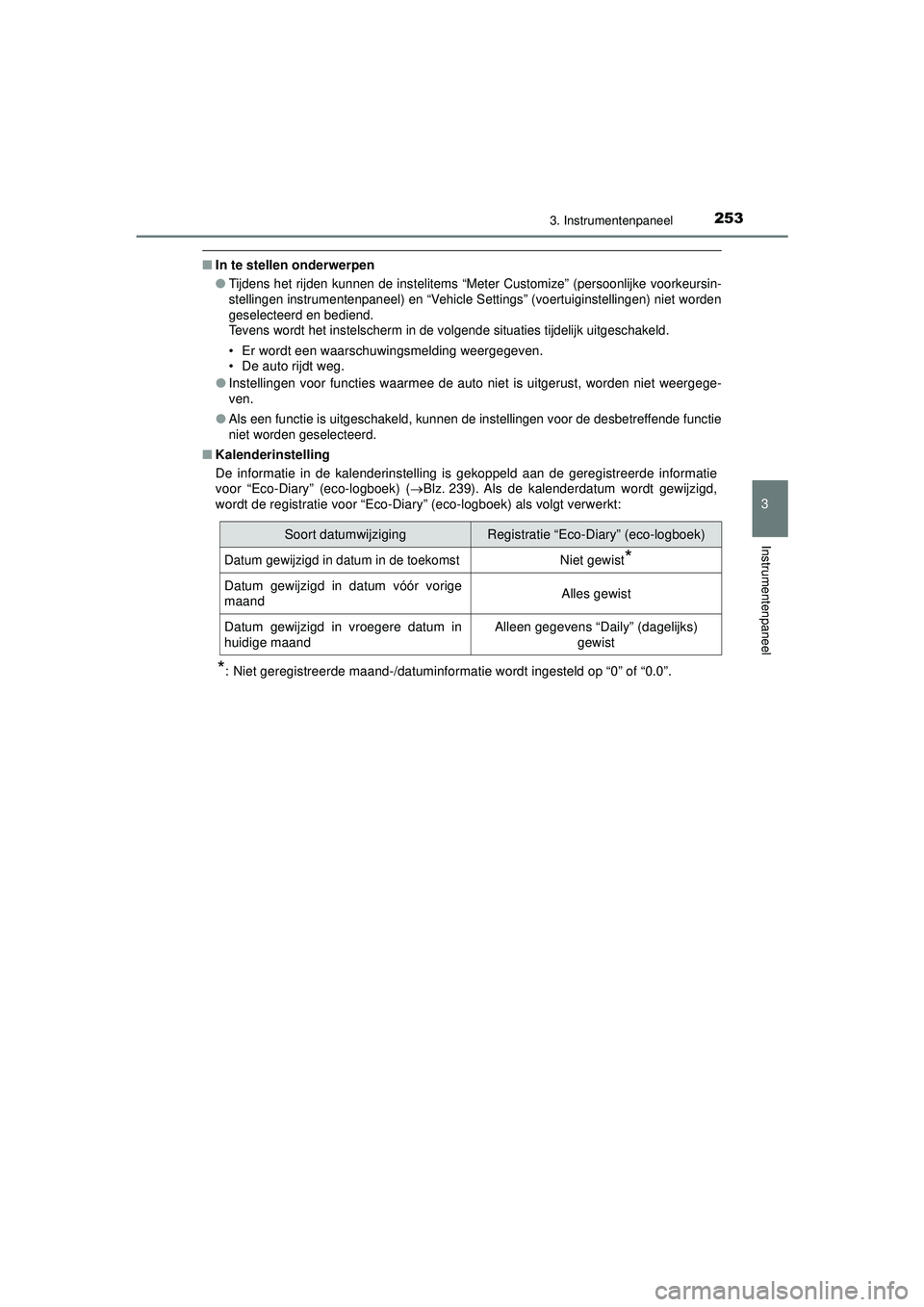

2533. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■In te stellen onderwerpen
●
Tijdens het rijden kunnen de inst elitems “Meter Customize” (persoonlijke voorkeursin-
stellingen instrumentenpaneel) en “Vehicle Settings” (voertuiginstellingen) niet worden
geselecteerd en bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelijk uitgeschakeld.
• Er wordt een waarschuwingsmelding weergegeven.
• De auto rijdt weg.
● Instellingen voor functies waarmee de auto niet is uitgerust, worden niet weergege-
ven.
●
Als een functie is uitgeschakeld, kunnen de instellingen voor de desbetreffende functie
niet worden geselecteerd.
■ Kalenderinstelling
De informatie in de kalenderinstelling is gekoppeld aan de geregistreerde informatie
voor “Eco-Diary” (eco-logboek) ( Blz. 239). Als de kalenderdatum wordt gewijzigd,
wordt de registratie voor “Eco-Diary” (eco-logboek) als volgt verwerkt:
*: Niet geregistreerde maand-/datuminformatie wordt ingesteld op “0” of “0.0”.
Soort datumwijzigingRegistratie “Eco-Diary” (eco-logboek)
Datum gewijzigd in datum in de toekomstNiet gewist*
Datum gewijzigd in datum vóór vorige
maandAlles gewist
Datum gewijzigd in vroegere datum in
huidige maandAlleen gegevens “Daily” (dagelijks) gewist
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 253 Tuesday, May 11, 2021 9:32 AM

2543. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
■Aandachtspunten tijdens het instellen van het display
Zorg dat de auto geparkeerd staat op een plaats met voldoende ventilatie, aange-
zien het hybridesysteem tijdens het instellen van het display moet draaien. In een
afgesloten ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke kool-
monoxide (CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan zeer
schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 254 Tuesday, May 11, 2021 9:32 AM

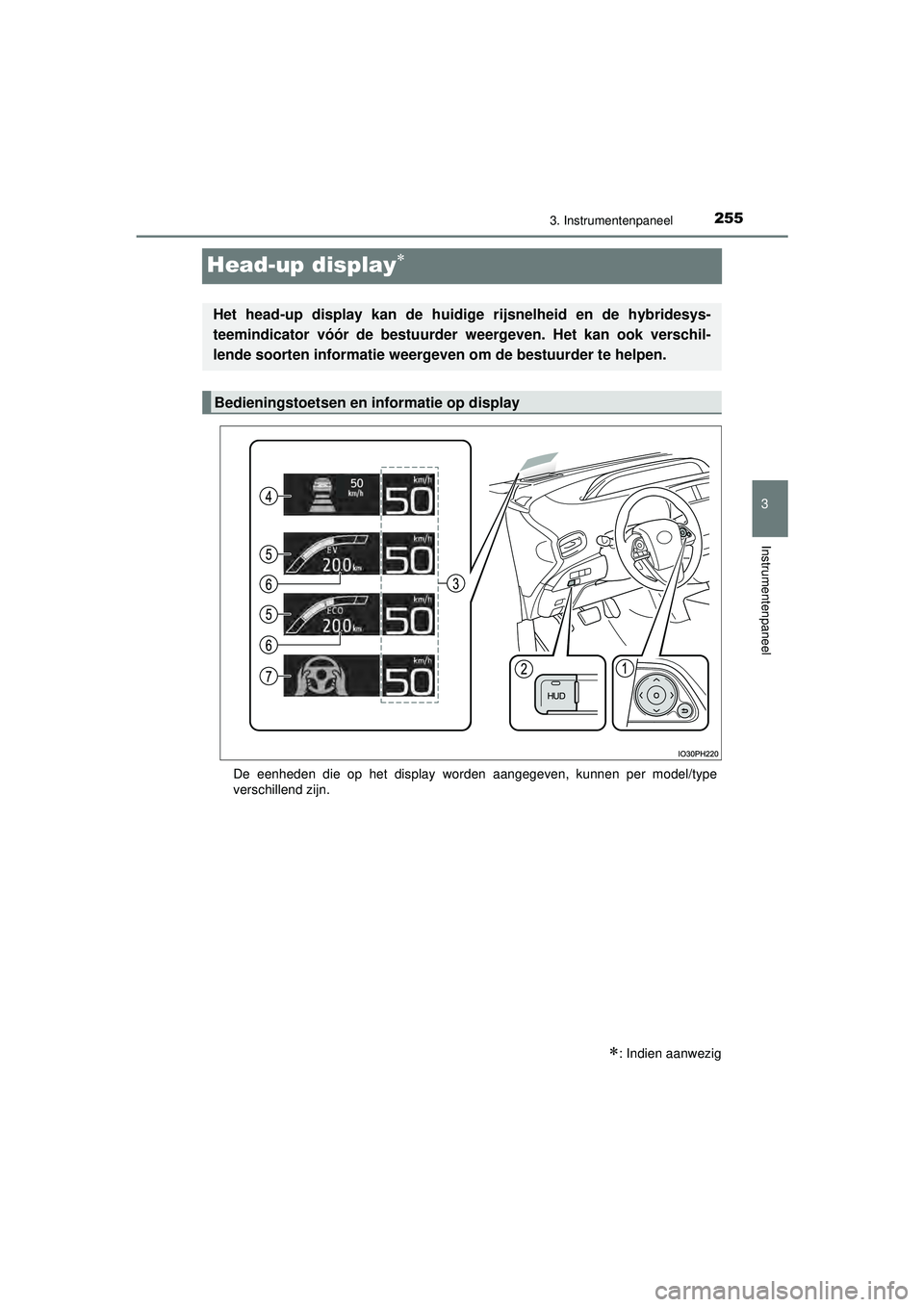

2553. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
3
Instrumentenpaneel
Head-up display
De eenheden die op het display worden aangegeven, kunnen per model/type
verschillend zijn.
: Indien aanwezig
Het head-up display kan de huidige rijsnelheid en de hybridesys-
teemindicator vóór de bestuurd er weergeven. Het kan ook verschil-
lende soorten informatie weergeven om de bestuurder te helpen.
Bedieningstoetsen en informatie op display
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 255 Tuesday, May 11, 2021 9:32 AM

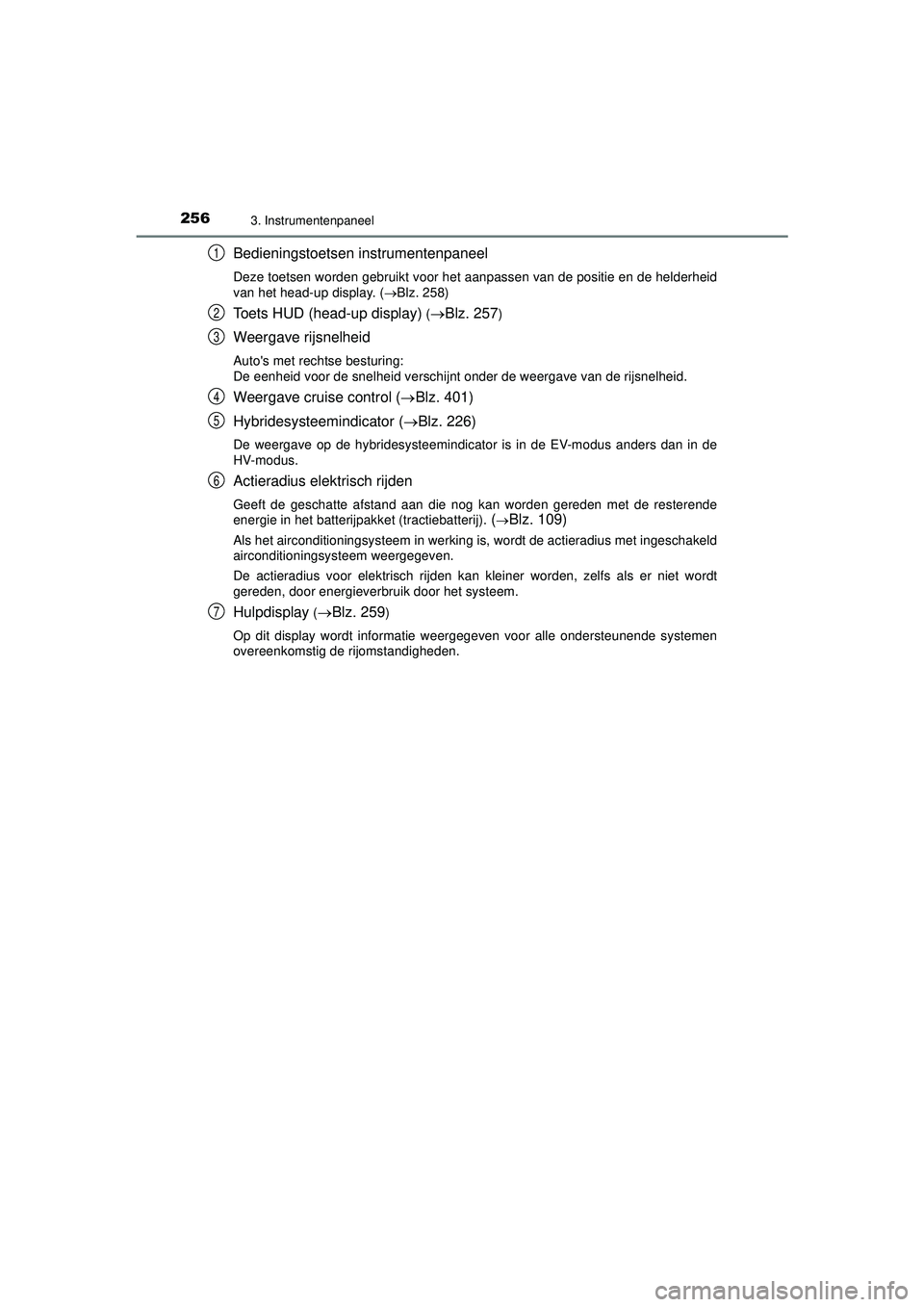

2563. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Bedieningstoetsen instrumentenpaneel
Deze toetsen worden gebruikt voor het aanpassen van de positie en de helderheid
van het head-up display. (Blz. 258)
Toets HUD (head-up display) ( Blz. 257)
Weergave rijsnelheid
Auto's met rechtse besturing:
De eenheid voor de snelheid verschijnt onder de weergave van de rijsnelheid.
Weergave cruise control ( Blz. 401)
Hybridesysteemindicator ( Blz. 226)
De weergave op de hybridesysteemindicator is in de EV-modus anders dan in de
HV-modus.
Actieradius elektrisch rijden
Geeft de geschatte afstand aan die nog kan worden gereden met de resterende
energie in het batterijpakket (tractiebatterij).
(Blz. 109)
Als het airconditioningsysteem in werking is, wordt de actieradius met ingeschakeld
airconditioningsysteem weergegeven.
De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet wordt
gereden, door energieverbruik door het systeem.
Hulpdisplay (Blz. 259)
Op dit display wordt informatie weergegeven voor alle ondersteunende systemen
overeenkomstig de rijomstandigheden.
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 256 Tuesday, May 11, 2021 9:32 AM

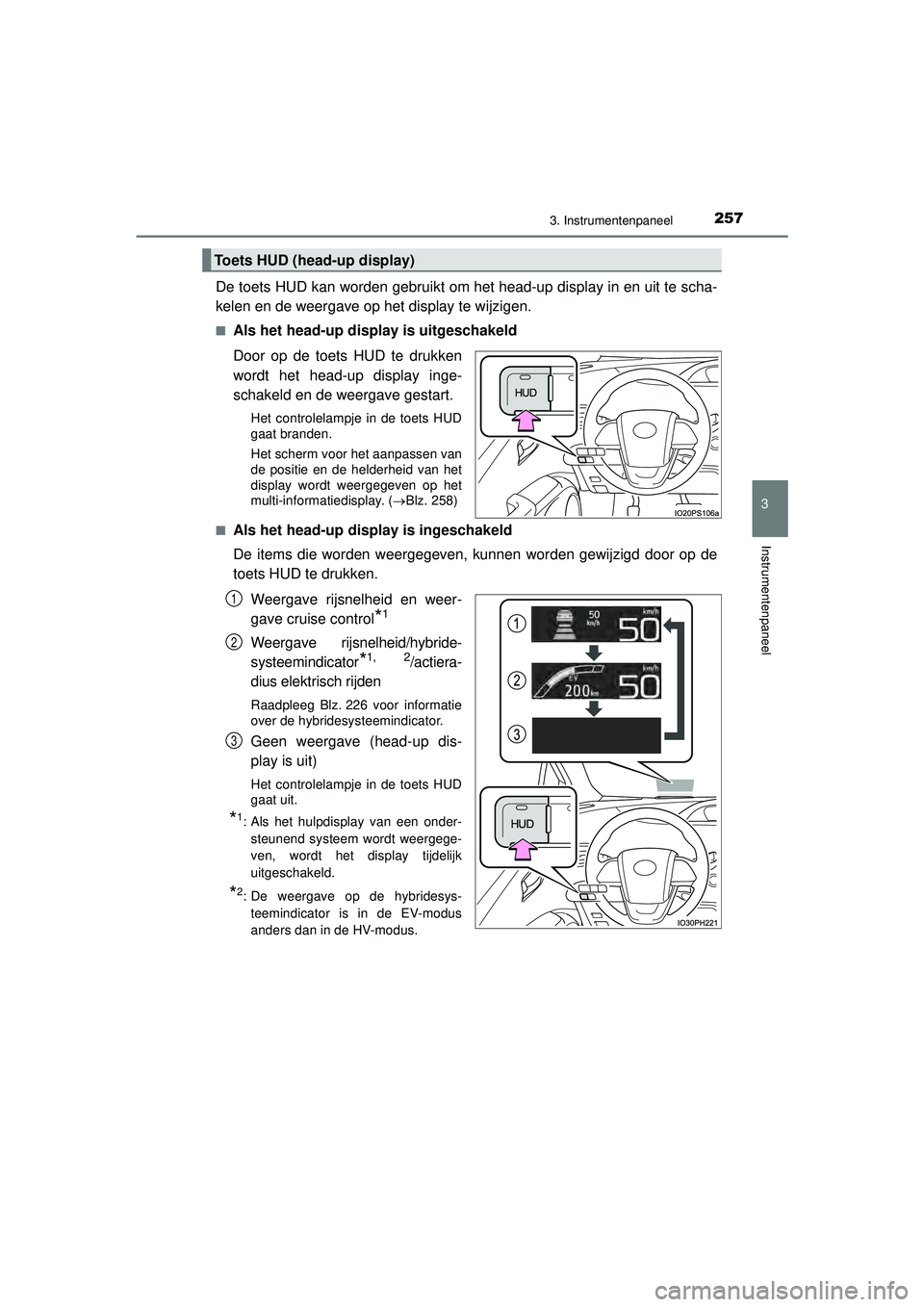

2573. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
De toets HUD kan worden gebruikt om het head-up display in en uit te scha-
kelen en de weergave op het display te wijzigen.
■Als het head-up display is uitgeschakeld
Door op de toets HUD te drukken
wordt het head-up display inge-
schakeld en de weergave gestart.
Het controlelampje in de toets HUD
gaat branden.
Het scherm voor het aanpassen van
de positie en de helderheid van het
display wordt weergegeven op het
multi-informatiedisplay. (Blz. 258)
■
Als het head-up display is ingeschakeld
De items die worden weergegeven, kunnen worden gewijzigd door op de
toets HUD te drukken. Weergave rijsnelheid en weer-
gave cruise control
*1
Weergave rijsnelheid/hybride-
systeemindicator
*1, 2/actiera-
dius elektrisch rijden
Raadpleeg Blz. 226 voor informatie
over de hybridesysteemindicator.
Geen weergave (head-up dis-
play is uit)
Het controlelampje in de toets HUD
gaat uit.
*1: Als het hulpdisplay van een onder- steunend systeem wordt weergege-
ven, wordt het display tijdelijk
uitgeschakeld.
*2: De weergave op de hybridesys-teemindicator is in de EV-modus
anders dan in de HV-modus.
Toets HUD (head-up display)
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 257 Tuesday, May 11, 2021 9:32 AM

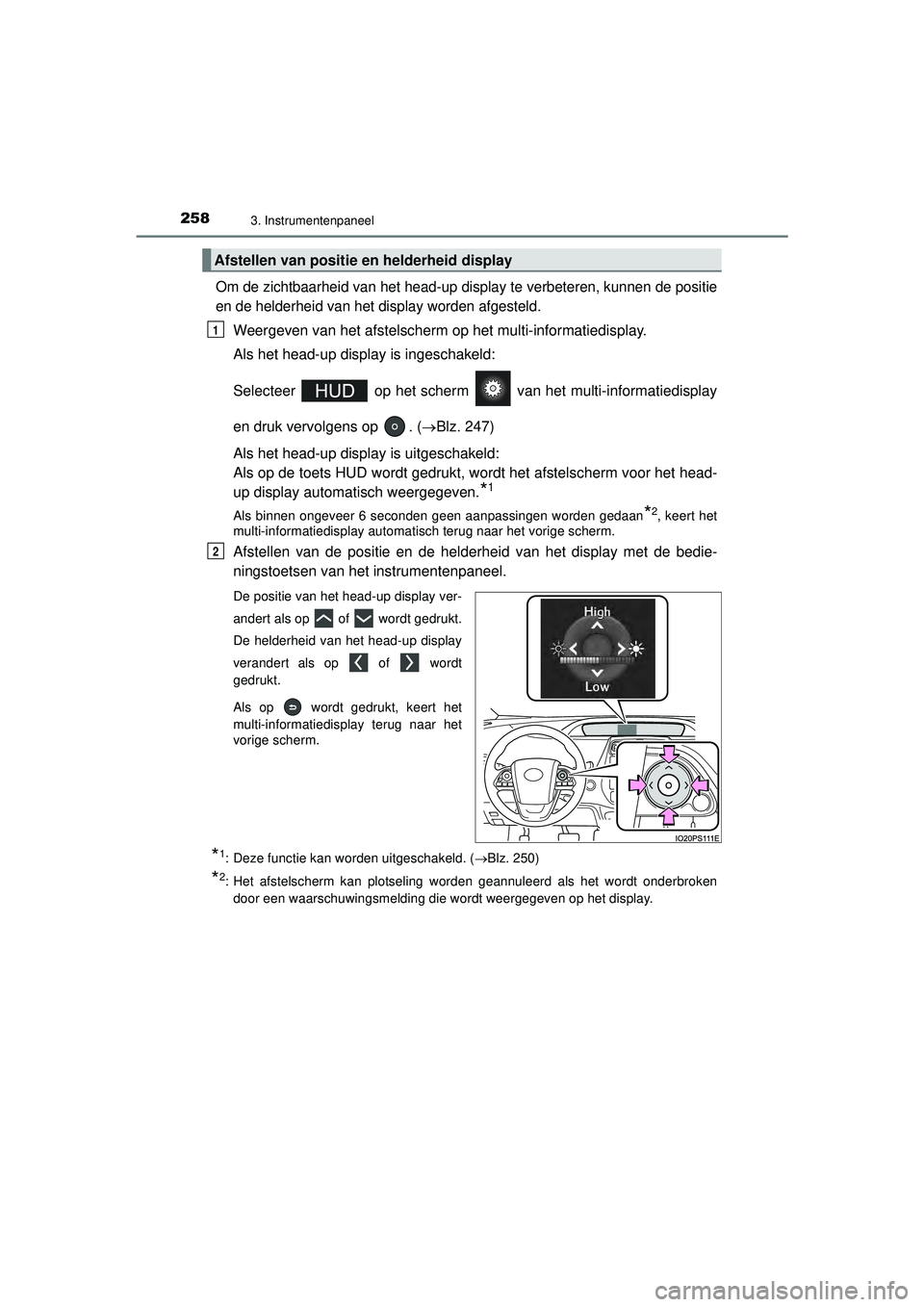

2583. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Om de zichtbaarheid van het head-up display te verbeteren, kunnen de positie
en de helderheid van het display worden afgesteld.
Weergeven van het afstelscherm op het multi-informatiedisplay.
Als het head-up display is ingeschakeld:
Selecteer op het scherm van het multi-informatiedisplay
en druk vervolgens op . (Blz. 247)
Als het head-up display is uitgeschakeld:
Als op de toets HUD wordt gedrukt, wordt het afstelscherm voor het head-
up display automatisch weergegeven.
*1
Als binnen ongeveer 6 seconden geen aanpassingen worden gedaan*2, keert het
multi-informatiedisplay automatisch terug naar het vorige scherm.
Afstellen van de positie en de helderheid van het display met de bedie-
ningstoetsen van het instrumentenpaneel.
De positie van het head-up display ver-
andert als op of wordt gedrukt.
De helderheid van het head-up display
verandert als op of wordt
gedrukt.
Als op wordt gedrukt, keert het
multi-informatiedisplay terug naar het
vorige scherm.
*1: Deze functie kan worden uitgeschakeld. ( Blz. 250)
*2: Het afstelscherm kan plotseling worden geannuleerd als het wordt onderbroken
door een waarschuwingsmelding die wordt weergegeven op het display.
Afstellen van positie en helderheid display
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 258 Tuesday, May 11, 2021 9:32 AM
