display TOYOTA PRIUS PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

2093. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

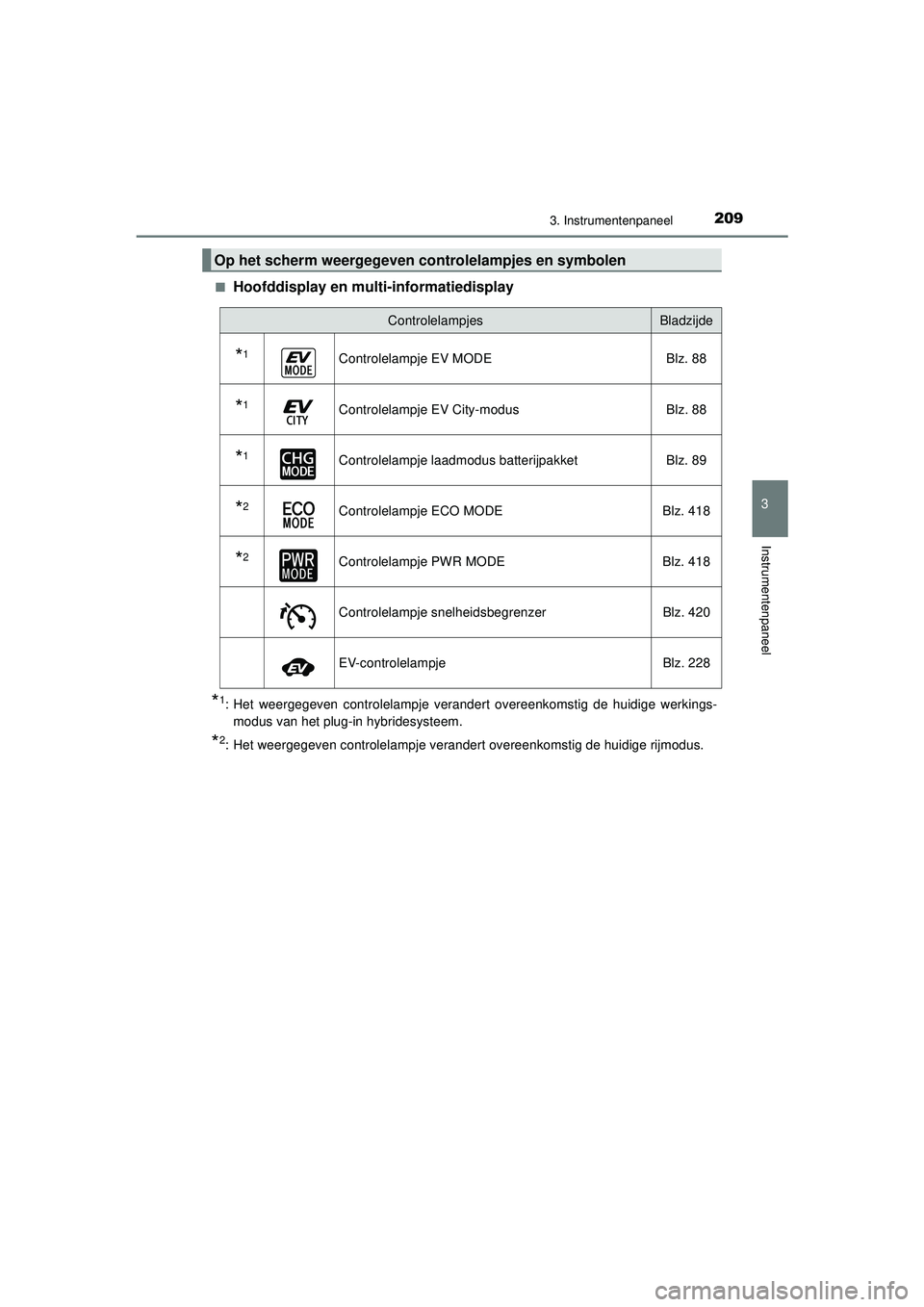

Hoofddisplay en multi-informatiedisplay
*1: Het weergegeven controlelampje verandert overeenkomstig de huidige werkings-
modus van het plug-in hybridesysteem.
*2: Het weergegeven controlelampje verandert overeenkomstig de huidige rijmodus.
Op het scherm weergegeven controlelampjes en symbolen
ControlelampjesBladzijde
*1Controlelampje EV MODE Blz. 88
*1Controlelampje EV City-modus Blz. 88
*1Controlelampje laadmodus batterijpakketBlz. 89
*2Controlelampje ECO MODEBlz. 418
*2Controlelampje PWR MODE Blz. 418
Controlelampje snelheidsbegrenzer Blz. 420
EV-controlelampje Blz. 228
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 209 Tuesday, May 11, 2021 9:32 AM

2103. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

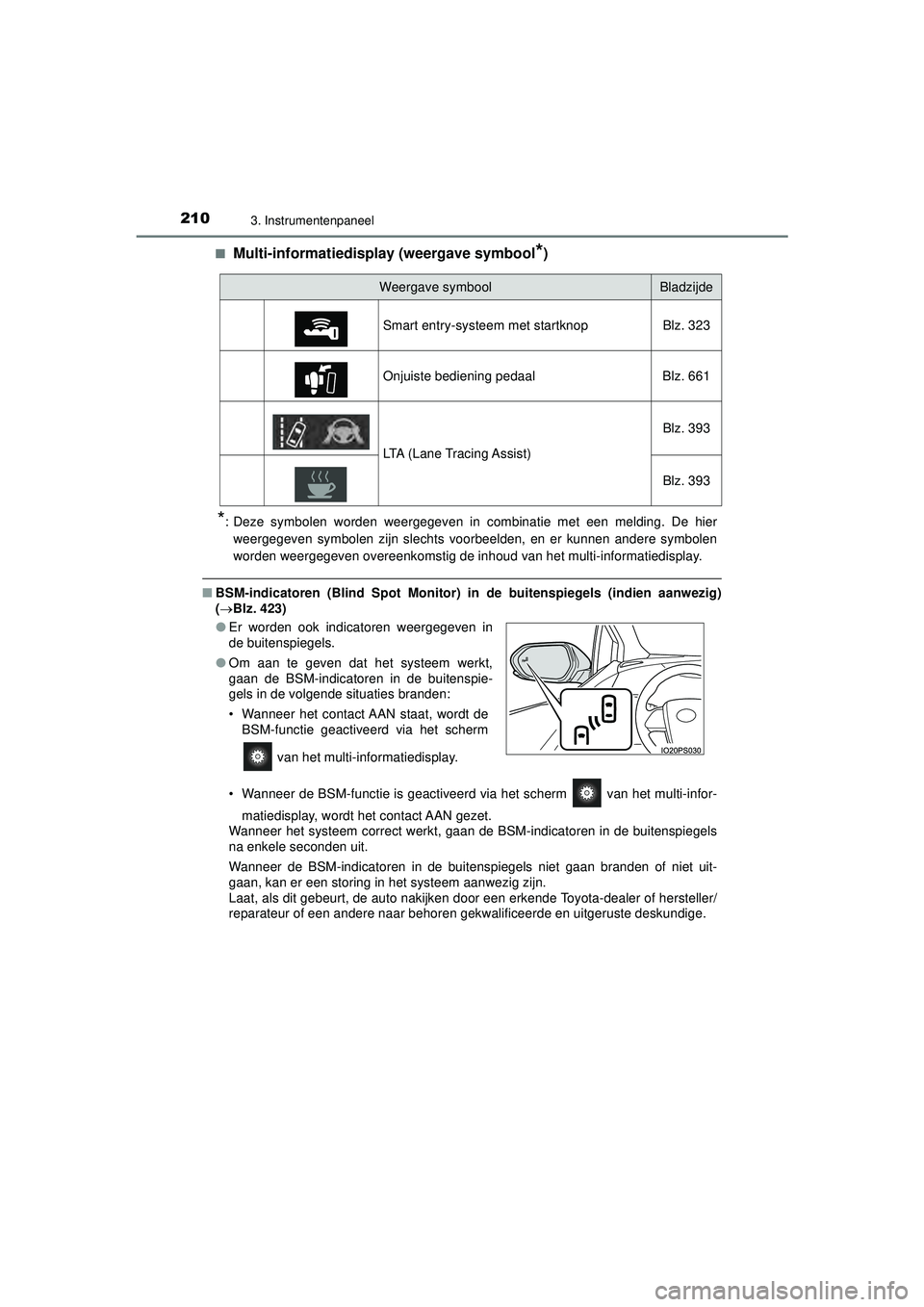

Multi-informatiedisplay (weergave symbool*)
*: Deze symbolen worden weergegeven in combinatie met een melding. De hier
weergegeven symbolen zijn slechts voorbeelden, en er kunnen andere symbolen
worden weergegeven overeenkomstig de inhoud van het multi-informatiedisplay.
■ BSM-indicatoren (Blind Spot Monitor) in de buitenspiegels (indien aanwezig)
( Blz. 423)
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-infor- matiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buitenspiegels
na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of niet uit-
gaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwa lificeerde en uitgeruste deskundige.
Weergave symboolBladzijde
Smart entry-systeem met startknop Blz. 323
Onjuiste bediening pedaal Blz. 661
LTA (Lane Tracing Assist) Blz. 393
Blz. 393
●
Er worden ook indicatoren weergegeven in
de buitenspiegels.
● Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat, wordt de
BSM-functie geactiveerd via het scherm
van het multi-informatiedisplay.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 210 Tuesday, May 11, 2021 9:32 AM

2123. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

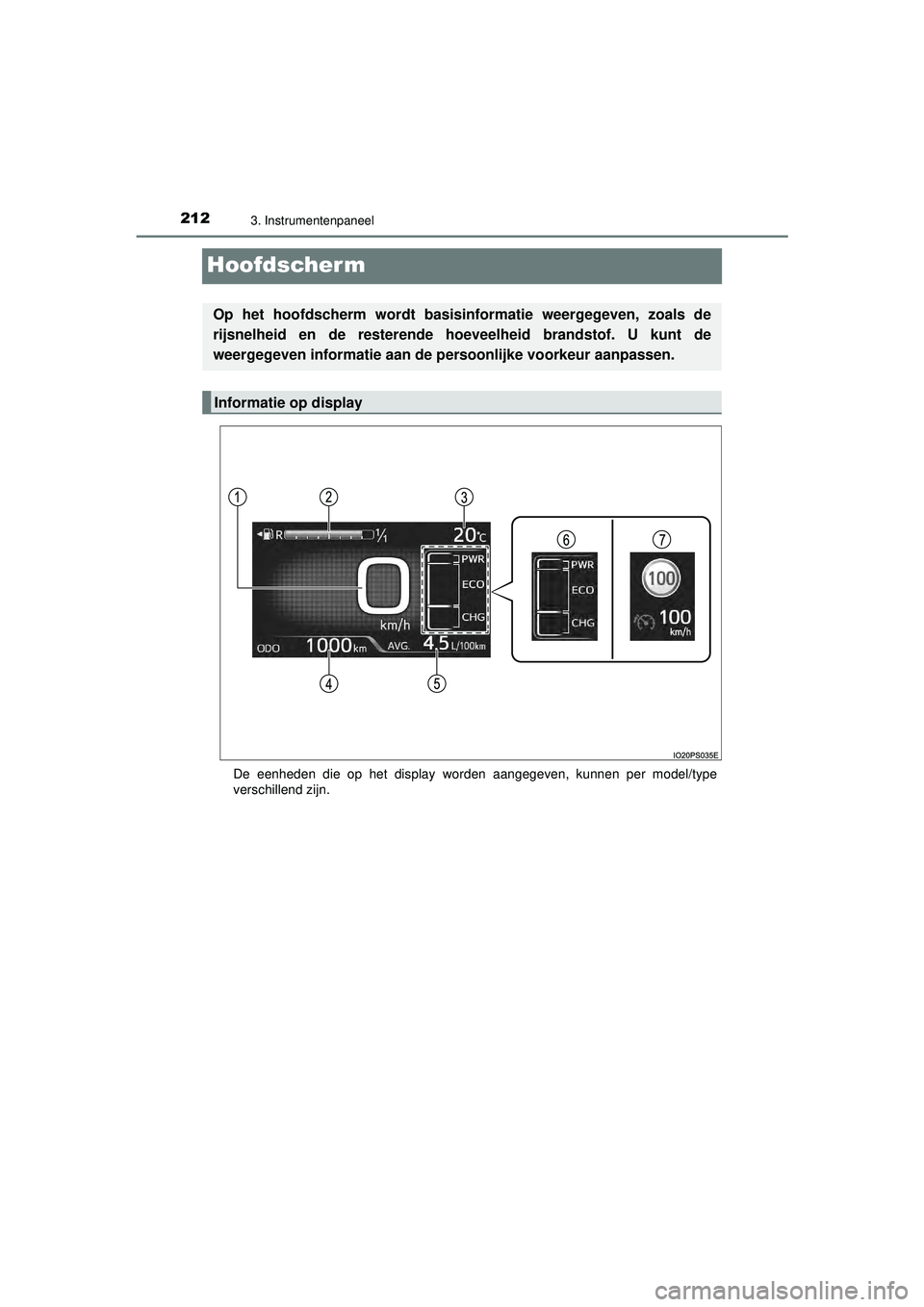

Hoofdscherm
De eenheden die op het display worden aangegeven, kunnen per model/type
verschillend zijn.
Op het hoofdscherm wordt basisinformatie weergegeven, zoals de
rijsnelheid en de resterende hoeveelheid brandstof. U kunt de
weergegeven informatie aan de persoonlijke voorkeur aanpassen.
Informatie op display
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 212 Tuesday, May 11, 2021 9:32 AM

2133. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

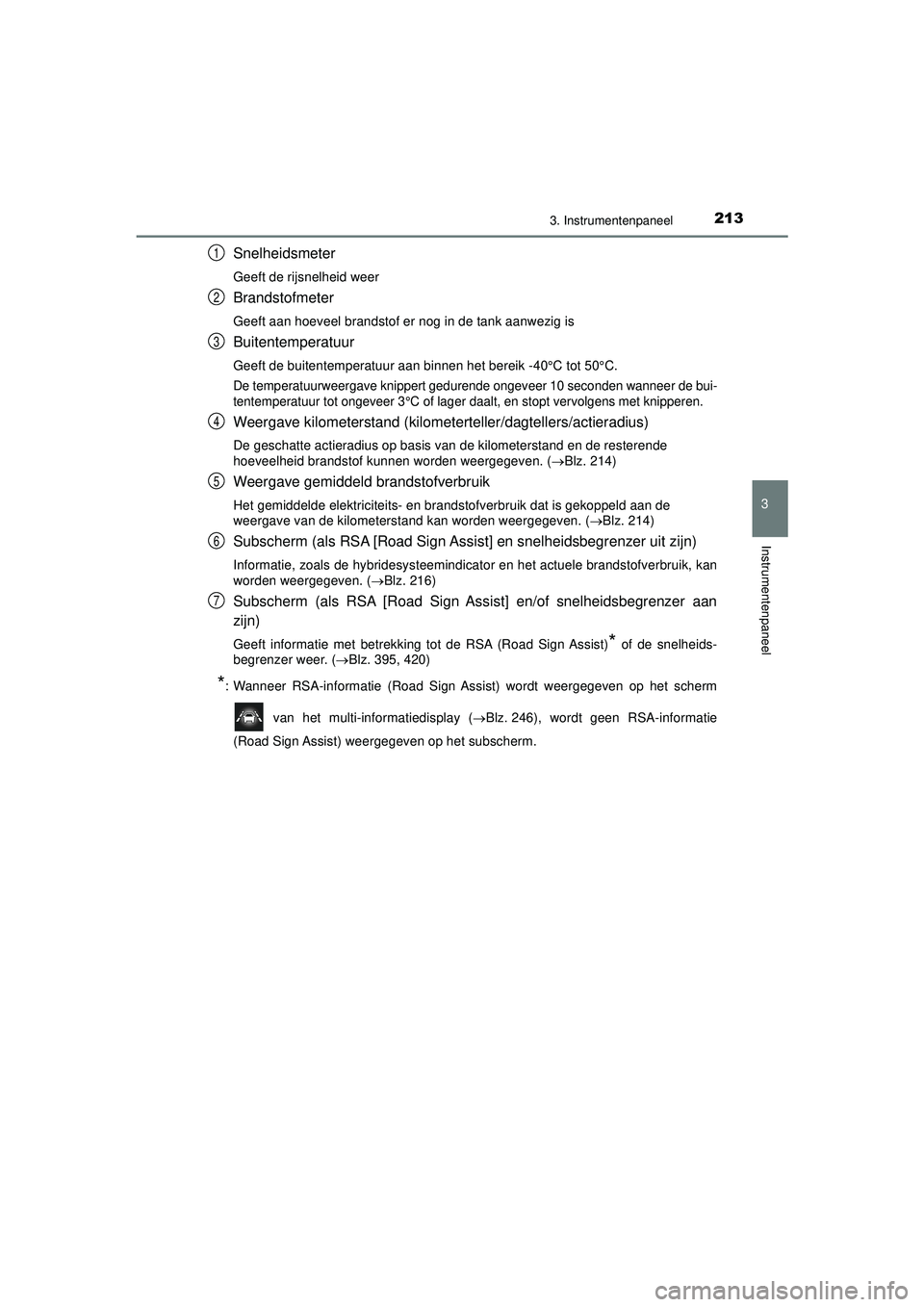

Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden wanneer de bui-
tentemperatuur tot ongeveer 3°C of lager daalt, en stopt vervolgens met knipperen.
Weergave kilometerstand (kilometerteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de resterende
hoeveelheid brandstof kunnen worden weergegeven. (Blz. 214)
Weergave gemiddeld brandstofverbruik
Het gemiddelde elektriciteits- en brandstofverbruik dat is gekoppeld aan de
weergave van de kilometerstand kan worden weergegeven. ( Blz. 214)
Subscherm (als RSA [Road Sign Assi st] en snelheidsbegrenzer uit zijn)
Informatie, zoals de hybridesysteemindicato r en het actuele brandstofverbruik, kan
worden weergegeven. ( Blz. 216)
Subscherm (als RSA [Road Sign Assist] en/of snelheidsbegrenzer aan
zijn)
Geeft informatie met betrekking tot de RSA (Road Sign Assist)* of de snelheids-
begrenzer weer. ( Blz. 395, 420)
*: Wanneer RSA-informatie (Road Sign A ssist) wordt weergegeven op het scherm
van het multi-informatiedisplay ( Blz. 246), wordt geen RSA-informatie
(Road Sign Assist) weergegeven op het subscherm.
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 213 Tuesday, May 11, 2021 9:32 AM

2173. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Informatie op displayDetail
Hybridesysteemindicator Er wordt een handige hybridesysteemindicator weergege-
ven.
Raadpleeg Blz. 226 voor informatie over het lezen van de
hybridesysteemindicator.
Actueel elektriciteitsverbruik
In de EV-/EV City-modus wordt het actuele elektriciteitsver-
bruik tijdens het rijden weergegeven.
• Het merkteken geeft het to tale elektriciteitsverbruik
aan sinds de laatste keer resetten totdat het opnieuw
gereset wordt.
• Als “Electricity Consumption Reset” (resetten van elektriciteitsverbruik) ( Blz. 252) wordt uitgevoerd,
worden de gegevens van het totale gemiddelde elek-
triciteitsverbruik gewist en wordt het merkteken
gereset naar 0.
Actueel brandstofverbruik Tijdens het rijden in de HV-modus wordt het actuele brand-
stofverbruik tijdens het rijden weergegeven.
• Het merkteken geeft de waarde aan die wordtweergegeven op het scherm voor het gemiddelde
brandstofverbruik ( Blz. 214). Door de weergave van
het gemiddelde brandstofverbruik te wijzigen, verandert
ook de positie van het merkteken .
• Als het gemiddelde brandstofverbruik wordt gereset,
wordt het merkteken gereset naar 0.
Status batterijpakket (tractiebatterij) Dezelfde inhoud als de status van het batterijpakket
(tractiebatterij) op de hybr idesysteemindicator wordt
weergegeven. ( Blz. 226)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 217 Tuesday, May 11, 2021 9:32 AM

2193. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

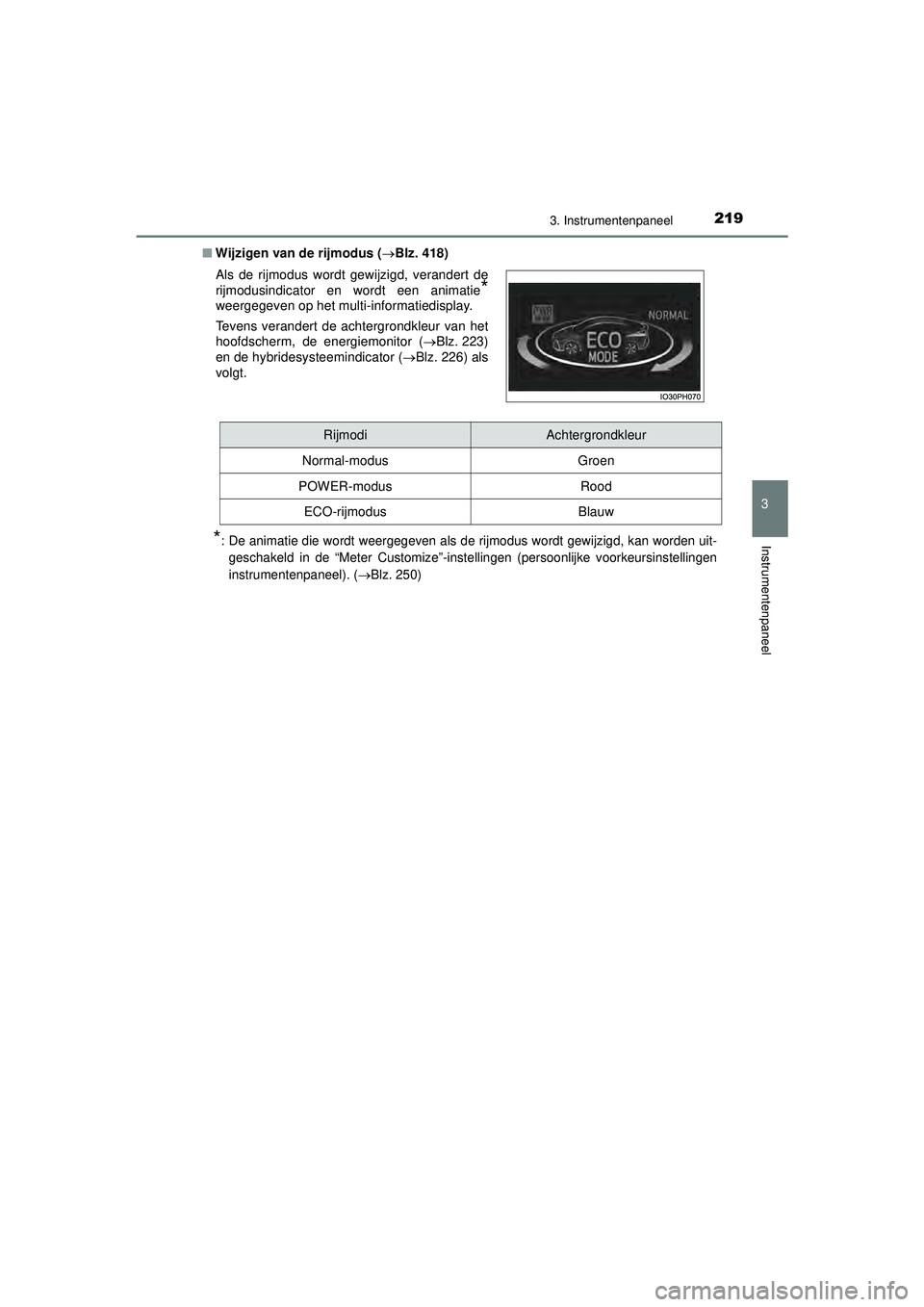

Wijzigen van de rijmodus ( Blz. 418)
*: De animatie die wordt weergegeven als de rijmodus wordt gewijzigd, kan worden uit-
geschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel). (
Blz. 250)
Als de rijmodus wordt gewijzigd, verandert de
rijmodusindicator en wordt een animatie*
weergegeven op het multi-informatiedisplay.
Tevens verandert de achtergrondkleur van het
hoofdscherm, de energiemonitor ( Blz. 223)
en de hybridesysteemindicator ( Blz. 226) als
volgt.
RijmodiAchtergrondkleur
Normal-modus Groen
POWER-modusRood
ECO-rijmodusBlauw
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 219 Tuesday, May 11, 2021 9:32 AM

2203. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

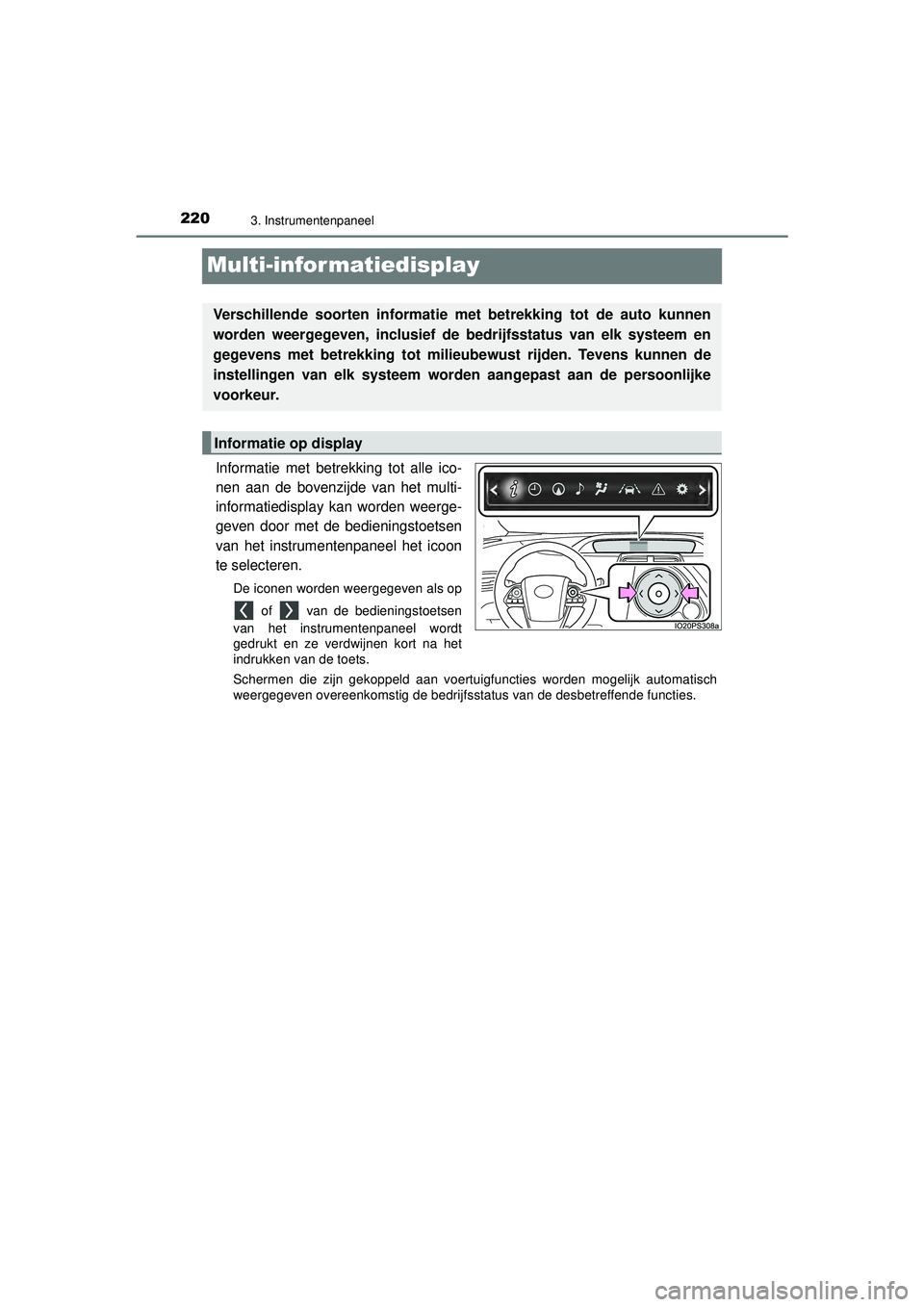

Multi-infor matiedisplay
Informatie met betrekking tot alle ico-
nen aan de bovenzijde van het multi-
informatiedisplay kan worden weerge-
geven door met de bedieningstoetsen
van het instrumentenpaneel het icoon
te selecteren.
De iconen worden weergegeven als op of van de bedieningstoetsen
van het instrumentenpaneel wordt
gedrukt en ze verdwijnen kort na het
indrukken van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk automatisch
weergegeven overeenkomstig de bedrijfsstatus van de desbetreffende functies.
Verschillende soorten informatie met betrekking tot de auto kunnen
worden weergegeven, inclusief de bedrijfsstatus van elk systeem en
gegevens met betrekking tot milieube wust rijden. Tevens kunnen de
instellingen van elk systeem worden aangepast aan de persoonlijke
voorkeur.
Informatie op display
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 220 Tuesday, May 11, 2021 9:32 AM

2213. Instrumentenpaneel
3
Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*: Als er een waarschuwingsmelding is die kan worden weergegeven, verandert dekleur van in oranje.

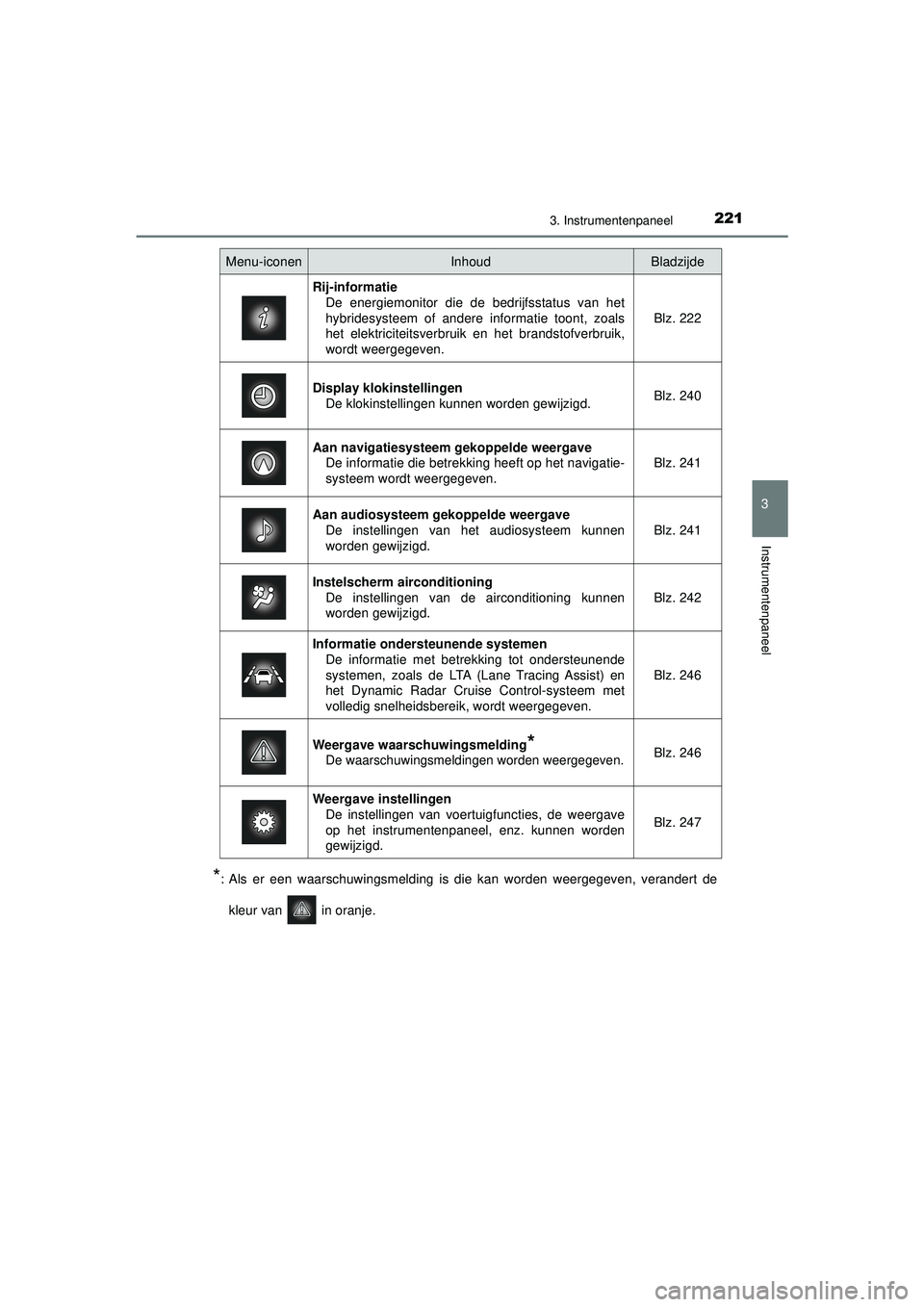

Menu-iconenInhoudBladzijde
Rij-informatie De energiemonitor die de bedrijfsstatus van het
hybridesysteem of andere informatie toont, zoals
het elektriciteitsverbruik en het brandstofverbruik,
wordt weergegeven. Blz. 222
Display klokinstellingen De klokinstellingen kunnen worden gewijzigd. Blz. 240
Aan navigatiesysteem gekoppelde weergave De informatie die betrekking heeft op het navigatie-
systeem wordt weergegeven. Blz. 241
Aan audiosysteem g
ekoppelde weergave
De instellingen van het audiosysteem kunnen
worden gewijzigd.Blz. 241
Instelscherm airconditioning
De instellingen van de airconditioning kunnen
worden gewijzigd.
Blz. 242
Informatie ondersteunende systemenDe informatie met betrekking tot ondersteunende
systemen, zoals de LTA (Lane Tracing Assist) en
het Dynamic Radar Cruise Control-systeem met
volledig snelheidsbereik, wordt weergegeven.
Blz. 246
Weergave waarschuwingsmelding*De waarschuwingsmeldingen worden weergegeven.Blz. 246
Weergave instellingenDe instellingen van voertuigfuncties, de weergave
op het instrumentenpaneel, enz. kunnen worden
gewijzigd.
Blz. 247
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 221 Tuesday, May 11, 2021 9:32 AM

2223. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

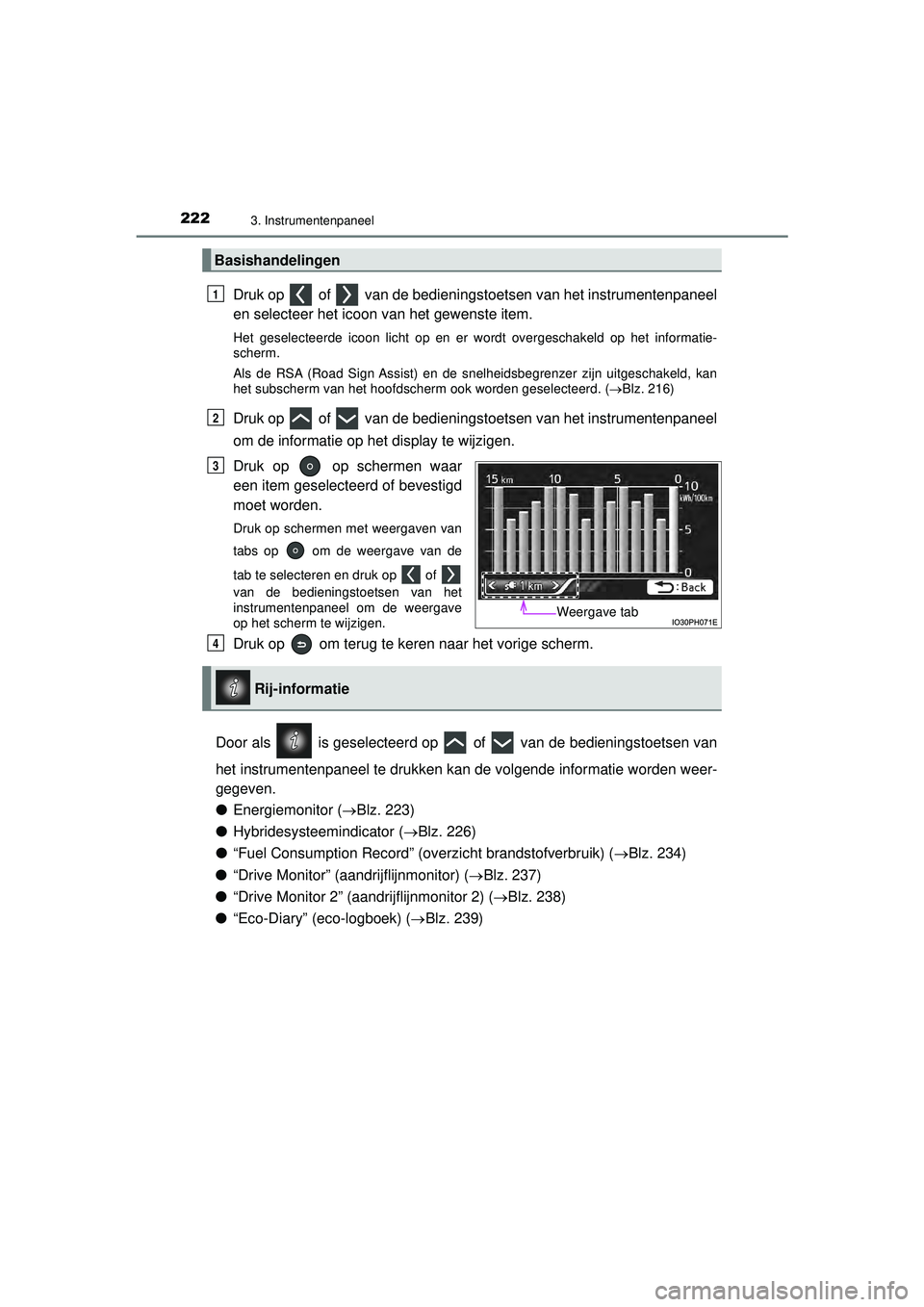

Druk op of van de bedieningstoetsen van het instrumentenpaneel
en selecteer het icoon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het informatie-
scherm.
Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uitgeschakeld, kan
het subscherm van het hoofdscherm ook worden geselecteerd. (Blz. 216)
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of bevestigd
moet worden.
Druk op schermen met weergaven van
tabs op om de weergave van de
tab te selecteren en druk op of
van de bedieningstoetsen van het
instrumentenpaneel om de weergave
op het scherm te wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoetsen van
het instrumentenpaneel te drukken kan de volgende informatie worden weer-
gegeven.
● Energiemonitor ( Blz. 223)
● Hybridesysteemindicator ( Blz. 226)
● “Fuel Consumption Record” (overzicht brandstofverbruik) ( Blz. 234)
● “Drive Monitor” (aandrijflijnmonitor) ( Blz. 237)
● “Drive Monitor 2” (aandrijflijnmonitor 2) ( Blz. 238)
● “Eco-Diary” (eco-logboek) ( Blz. 239)
Basishandelingen
1
2
Weergave tab
3
Rij-informatie
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 222 Tuesday, May 11, 2021 9:32 AM

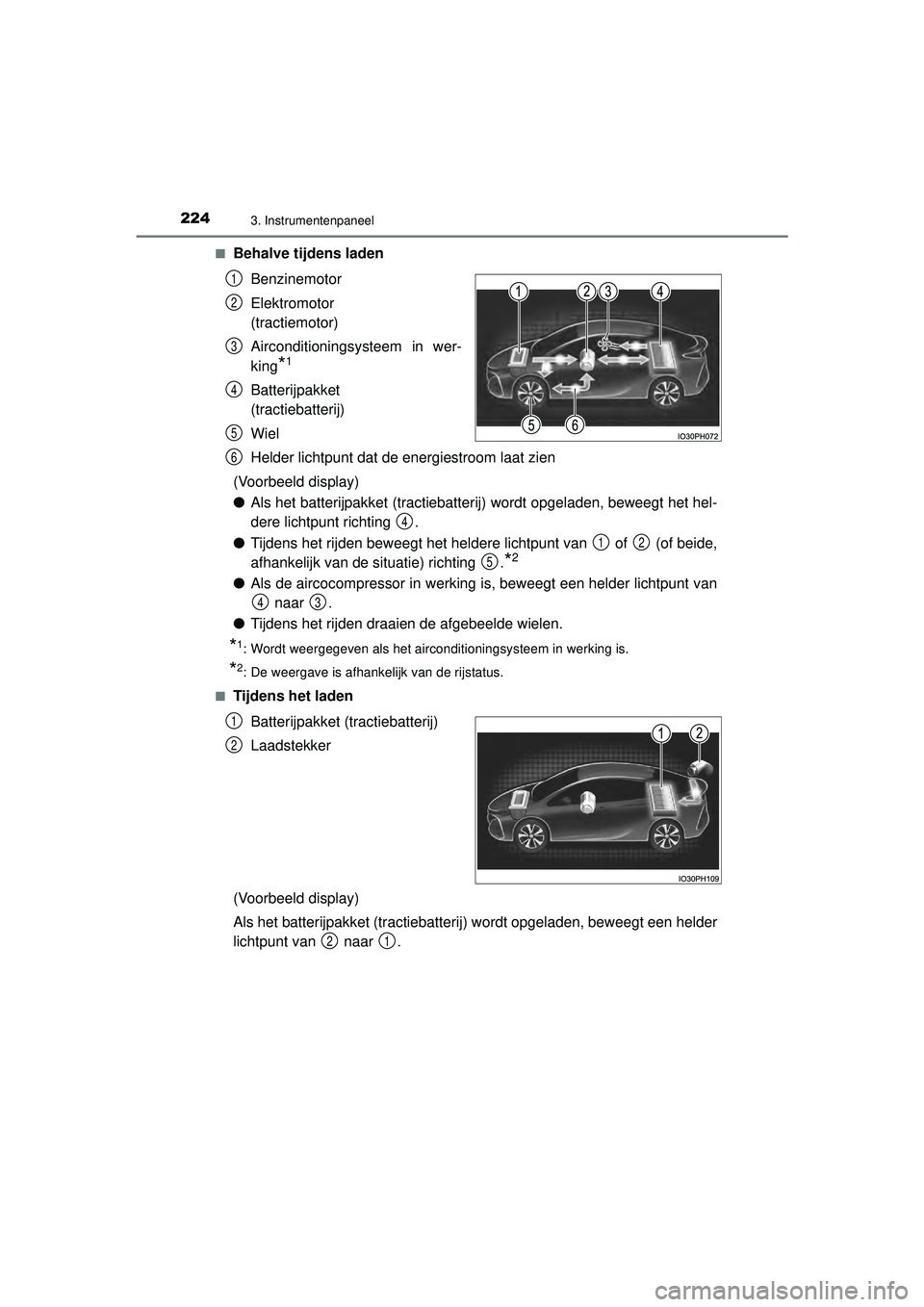

2243. Instrumentenpaneel
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Behalve tijdens laden
Benzinemotor
Elektromotor
(tractiemotor)
Airconditioningsysteem in wer-
king
*1
Batterijpakket
(tractiebatterij)
Wiel
Helder lichtpunt dat de energiestroom laat zien
(Voorbeeld display)
● Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt het hel-
dere lichtpunt richting .
● Tijdens het rijden beweegt het heldere lichtpunt van of (of beide,
afhankelijk van de situatie) richting .
*2
●Als de aircocompressor in werking is, beweegt een helder lichtpunt van
naar .
● Tijdens het rijden draaien de afgebeelde wielen.
*1: Wordt weergegeven als het airconditioningsysteem in werking is.
*2: De weergave is afhankelijk van de rijstatus.
■
Tijdens het laden Batterijpakket (tractiebatterij)
Laadstekker
(Voorbeeld display)
Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt een helder
lichtpunt van naar .
1
2
3
4
5
6
4
12
5
43
1
2
21
