sensor TOYOTA PRIUS PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

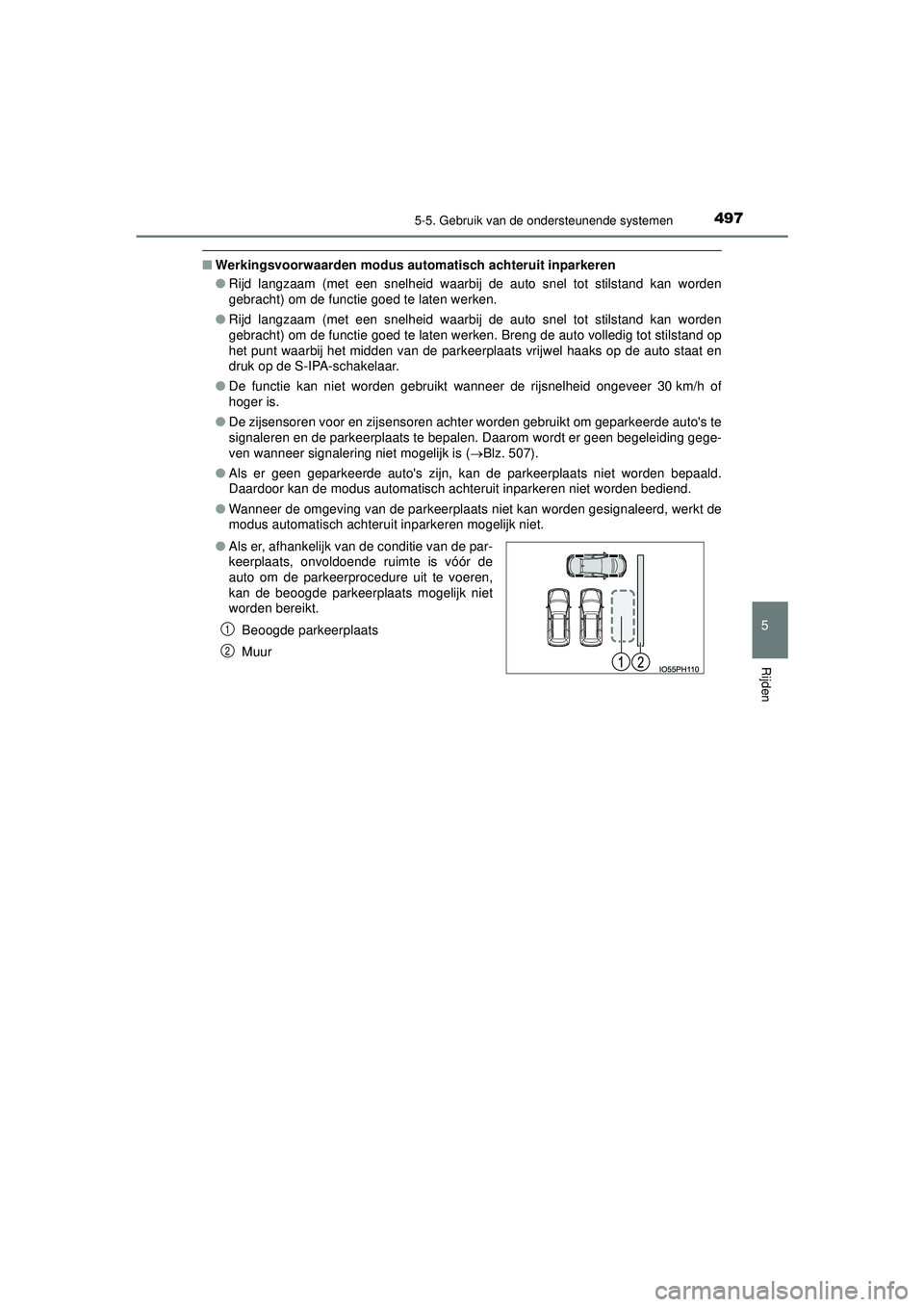

4975-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Werkingsvoorwaarden modus auto matisch achteruit inparkeren
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilstand kan worden
gebracht) om de functie goed te laten werken.
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilstand kan worden
gebracht) om de functie goed te laten werken. Breng de auto volledig tot stilstand op
het punt waarbij het midden van de parkeerplaats vrijwel haaks op de auto staat en
druk op de S-IPA-schakelaar.
● De functie kan niet worden gebruikt wanneer de rijsnelheid ongeveer 30 km/h of
hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om geparkeerde auto's te
signaleren en de parkeerplaats te bepalen. Daarom wordt er geen begeleiding gege-
ven wanneer signalering niet mogelijk is ( Blz. 507).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden bepaald.
Daardoor kan de modus automatisch achteruit inparkeren niet worden bediend.
● Wanneer de omgeving van de parkeerplaats niet kan worden gesignaleerd, werkt de
modus automatisch achteruit inparkeren mogelijk niet.
● Als er, afhankelijk van de conditie van de par-
keerplaats, onvoldoende ruimte is vóór de
auto om de parkeerprocedure uit te voeren,
kan de beoogde parkeerplaats mogelijk niet
worden bereikt.
Beoogde parkeerplaats
Muur
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 497 Tuesday, May 11, 2021 9:32 AM

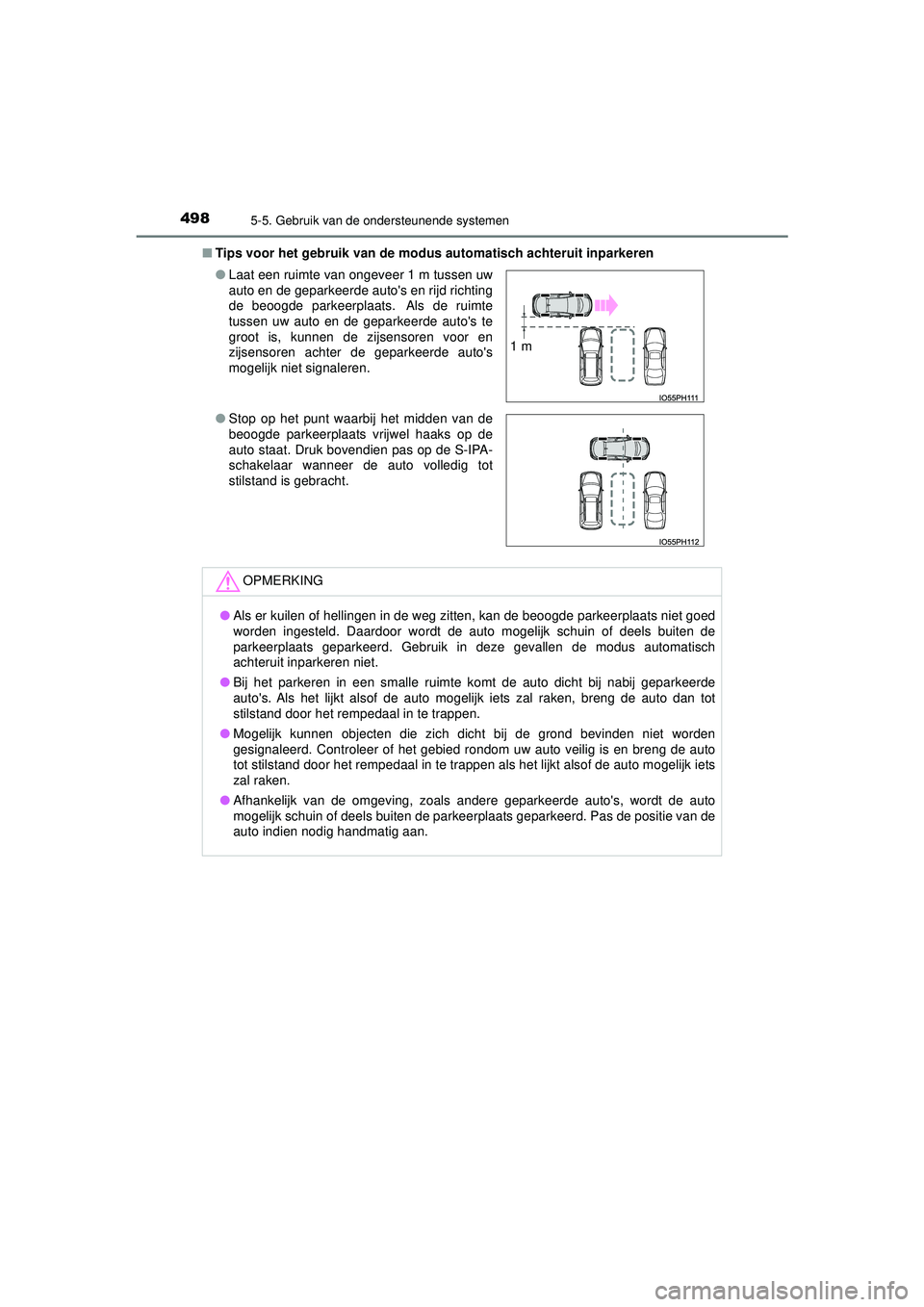

4985-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Tips voor het gebruik van de modu s automatisch achteruit inparkeren
● Laat een ruimte van ongeveer 1 m tussen uw
auto en de geparkeerde auto's en rijd richting
de beoogde parkeerplaats. Als de ruimte
tussen uw auto en de geparkeerde auto's te
groot is, kunnen de zijsensoren voor en
zijsensoren achter de geparkeerde auto's
mogelijk niet signaleren.
● Stop op het punt waarbij het midden van de
beoogde parkeerplaats vrijwel haaks op de
auto staat. Druk bovendien pas op de S-IPA-
schakelaar wanneer de auto volledig tot
stilstand is gebracht.
OPMERKING
●Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats niet goed
worden ingesteld. Daardoor wordt de auto mogelijk schuin of deels buiten de
parkeerplaats geparkeerd. Gebruik in deze gevallen de modus automatisch
achteruit inparkeren niet.
● Bij het parkeren in een smalle ruimte komt de auto dicht bij nabij geparkeerde
auto's. Als het lijkt alsof de auto mogelijk iets zal raken, breng de auto dan tot
stilstand door het rempedaal in te trappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden niet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng de auto
tot stilstand door het rempedaal in te trappen als het lijkt alsof de auto mogelijk iets
zal raken.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, wordt de auto
mogelijk schuin of deels buiten de parkeerplaats geparkeerd. Pas de positie van de
auto indien nodig handmatig aan.
1 m
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 498 Tuesday, May 11, 2021 9:32 AM

4995-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden

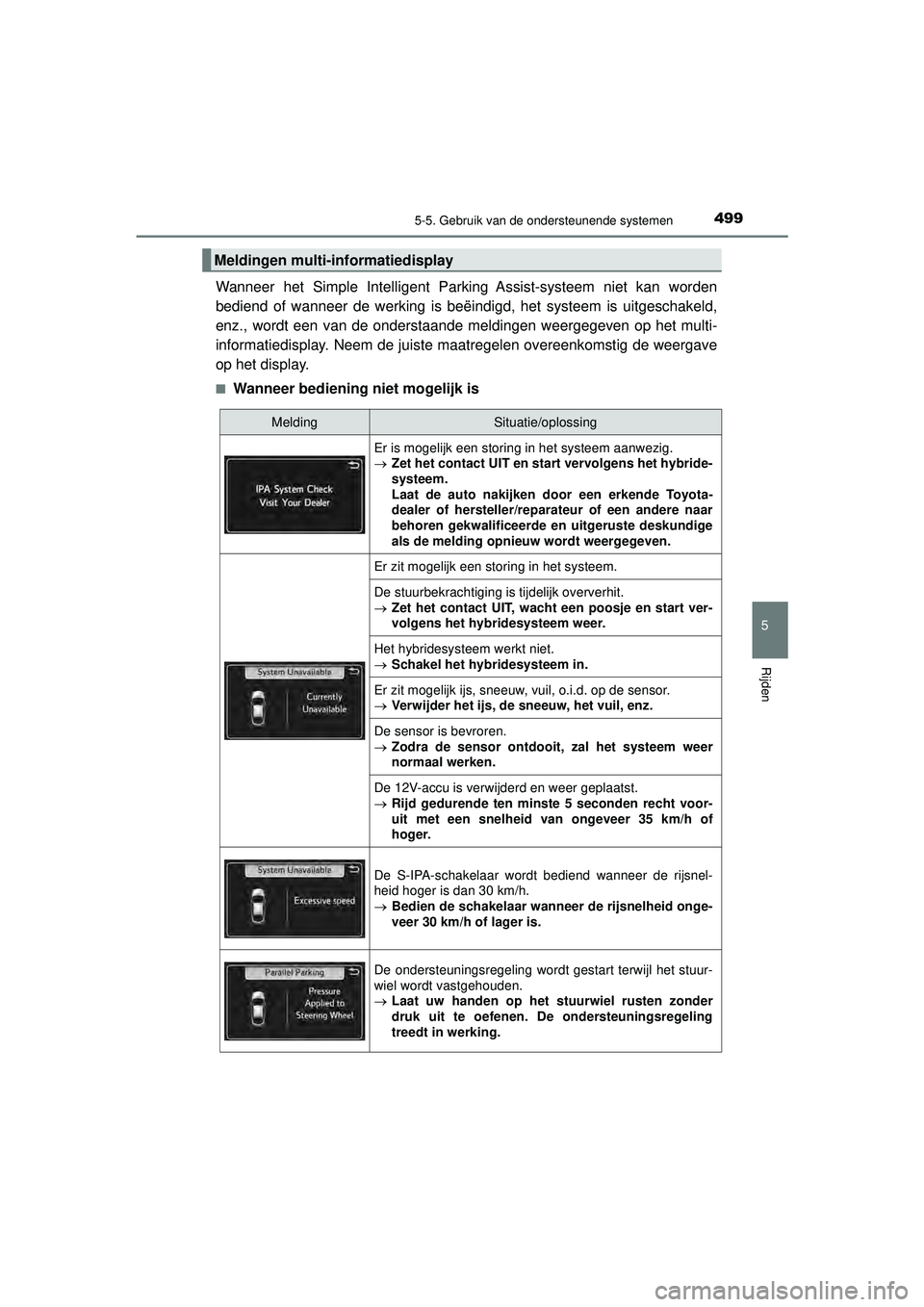

Wanneer het Simple Intelligent Parking Assist-systeem niet kan worden
bediend of wanneer de werking is beëindigd, het systeem is uitgeschakeld,
enz., wordt een van de onderstaande meldingen weergegeven op het multi-
informatiedisplay. Neem de juiste maatregelen overeenkomstig de weergave
op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
Er is mogelijk een storing in het systeem aanwezig.
 Zet het contact UIT en start vervolgens het hybride-
systeem.
Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige
als de melding opnieuw wordt weergegeven.
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
 Zet het contact UIT, wacht een poosje en start ver-
volgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor.
Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
Zodra de sensor ontdooit, zal het systeem weer
normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
Rijd gedurende ten minste 5 seconden recht voor-
uit met een snelheid van ongeveer 35 km/h of
hoger.
De S-IPA-schakelaar wordt bediend wanneer de rijsnel-
heid hoger is dan 30 km/h.
 Bedien de schakelaar wanneer de rijsnelheid onge-
veer 30 km/h of lager is.
De ondersteuningsregeling wordt gestart terwijl het stuur-
wiel wordt vastgehouden.
 Laat uw handen op het stuurwiel rusten zonder
druk uit te oefenen. De ondersteuningsregeling
treedt in werking.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 499 Tuesday, May 11, 2021 9:32 AM

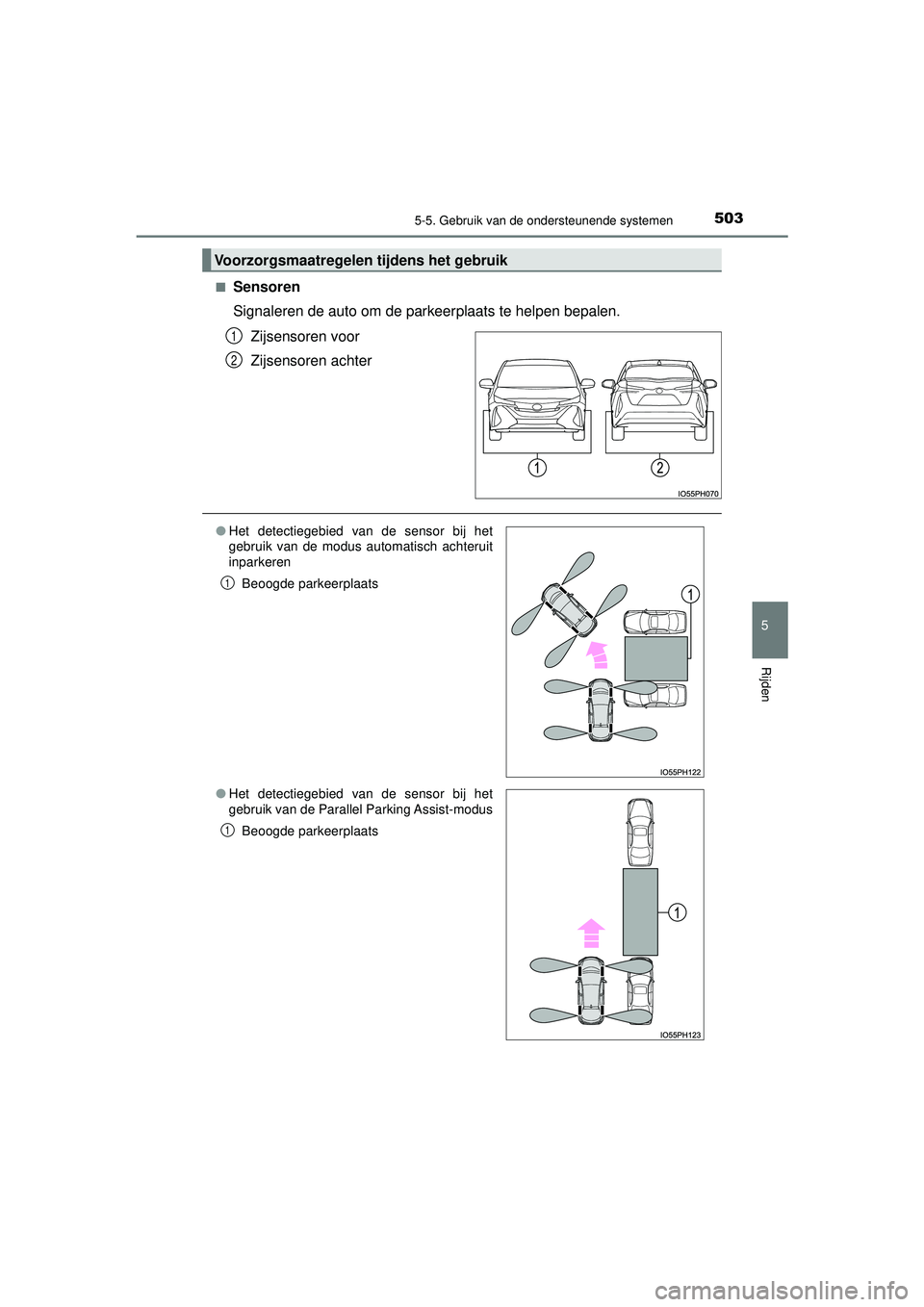

5035-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Sensoren
Signaleren de auto om de parkeerplaats te helpen bepalen. Zijsensoren voor
Zijsensoren achter
Voorzorgsmaatregelen tijdens het gebruik
1
2
●Het detectiegebied van de sensor bij het
gebruik van de modus automatisch achteruit
inparkeren
Beoogde parkeerplaats
● Het detectiegebied van de sensor bij het
gebruik van de Parallel Parking Assist-modus
Beoogde parkeerplaats
1
1
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 503 Tuesday, May 11, 2021 9:32 AM

5065-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
●Gebruik het systeem in de volgende situ aties niet, aangezien het systeem u
mogelijk niet goed kan ondersteunen bij het bereiken van de beoogde
parkeerplaats, wat een ongeval tot gevolg kan hebben.
• In een gebied waar geen parkeerplaatsen zijn
• Op een onverharde parkeerplaats zonder belijning, bijvoorbeeld op zand of grind
• Op een parkeerplaats waarbij een helling of golving in de weg is
• Op een bevroren, met sneeuw bedekte of gladde weg
• Op asfalt dat door hoge buitentemperaturen zacht is geworden
• Als er een obstakel aanwezig is tussen de auto en het beoogde parkeervak
• Gebruik van sneeuwkettingen
● Gebruik geen andere dan de door de fabrikant aanbevolen banden. Mogelijk werkt
het systeem niet goed. Neem voor het vervangen van de banden contact op met
een erkende Toyota-dealer of hersteller /reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● In de volgende situaties kan het systeem de auto mogelijk niet op de ingestelde
locatie brengen.
• Als de banden erg versleten zijn of als de bandenspanning te laag is
• De auto is zeer zwaar beladen
• De auto staat schuin doordat bagage e.d. zich aan één kant van de auto bevindt
• De parkeerplaats is voorzien van wegverwarming om te voorkomen dat het
wegdek bevriest
Laat in eventuele andere gevallen waarbij de instelde positie en de positie van de
auto erg verschillen de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de volgende voorzorgsmaatregelen met betrekking tot de modus
parkeerplaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren verlaten is een functie die wordt gebruikt bij
het wegrijden van een parkeerplaats na het fileparkeren. Deze functie kan echter
mogelijk niet worden gebruikt wanneer obstakels of mensen worden gesignaleerd
vóór de auto. Gebruik deze functie uitsluitend bij het wegrijden van een
parkeerplaats na het fileparkeren. Wanneer de stuurregeling in werking is, schakel
dan het systeem uit met de S-IPA-schakelaar of bedien het stuurwiel om de
regeling te beëindigen.
● Als de modus parkeerplaats fileparkeren verlaten in de volgende gevallen
abusievelijk wordt gebruikt, raakt de auto mogelijk een obstakel.
De functie voor het verlaten van de parkeerplaats wordt gebruikt in een richting
waar zich een obstakel bevindt, maar het obstakel wordt niet gesignaleerd door de
zijsensoren (bijvoorbeeld wanneer de auto direct naast een paal staat).
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 506 Tuesday, May 11, 2021 9:32 AM

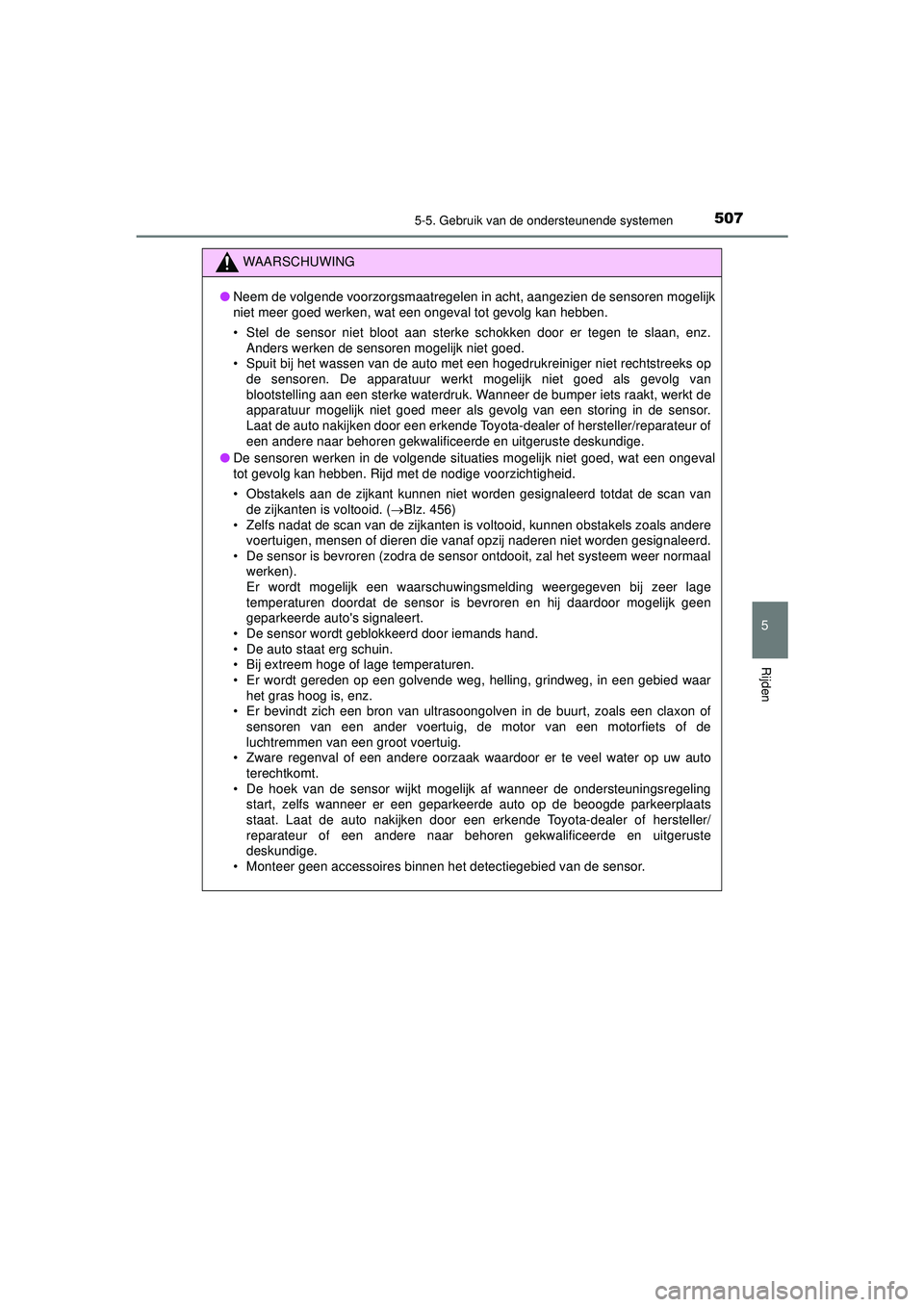

5075-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
WAARSCHUWING
●Neem de volgende voorzorgsmaatregelen in acht, aangezien de sensoren mogelijk
niet meer goed werken, wat een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan, enz.
Anders werken de sensoren mogelijk niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de sensoren. De apparatuur werkt mogelijk niet goed als gevolg van
blootstelling aan een sterke waterdruk. Wanneer de bumper iets raakt, werkt de
apparatuur mogelijk niet goed meer als gevolg van een storing in de sensor.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● De sensoren werken in de volgende situaties mogelijk niet goed, wat een ongeval
tot gevolg kan hebben. Rijd met de nodige voorzichtigheid.
• Obstakels aan de zijkant kunnen niet worden gesignaleerd totdat de scan van
de zijkanten is voltooid. ( Blz. 456)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
• De sensor is bevroren (zodra de sens or ontdooit, zal het systeem weer normaal
werken).
Er wordt mogelijk een waarschuwingsmelding weergegeven bij zeer lage
temperaturen doordat de sensor is bevroren en hij daardoor mogelijk geen
geparkeerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in een gebied waar het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of sensoren van een ander voertuig, de motor van een motorfiets of de
luchtremmen van een groot voertuig.
• Zware regenval of een andere oorzaak w aardoor er te veel water op uw auto
terechtkomt.
• De hoek van de sensor wijkt mogelijk af wanneer de ondersteuningsregeling
start, zelfs wanneer er een geparkeerde auto op de beoogde parkeerplaats
staat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho ren gekwalificeerde en uitgeruste
deskundige.
• Monteer geen accessoires binnen het detectiegebied van de sensor.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 507 Tuesday, May 11, 2021 9:32 AM

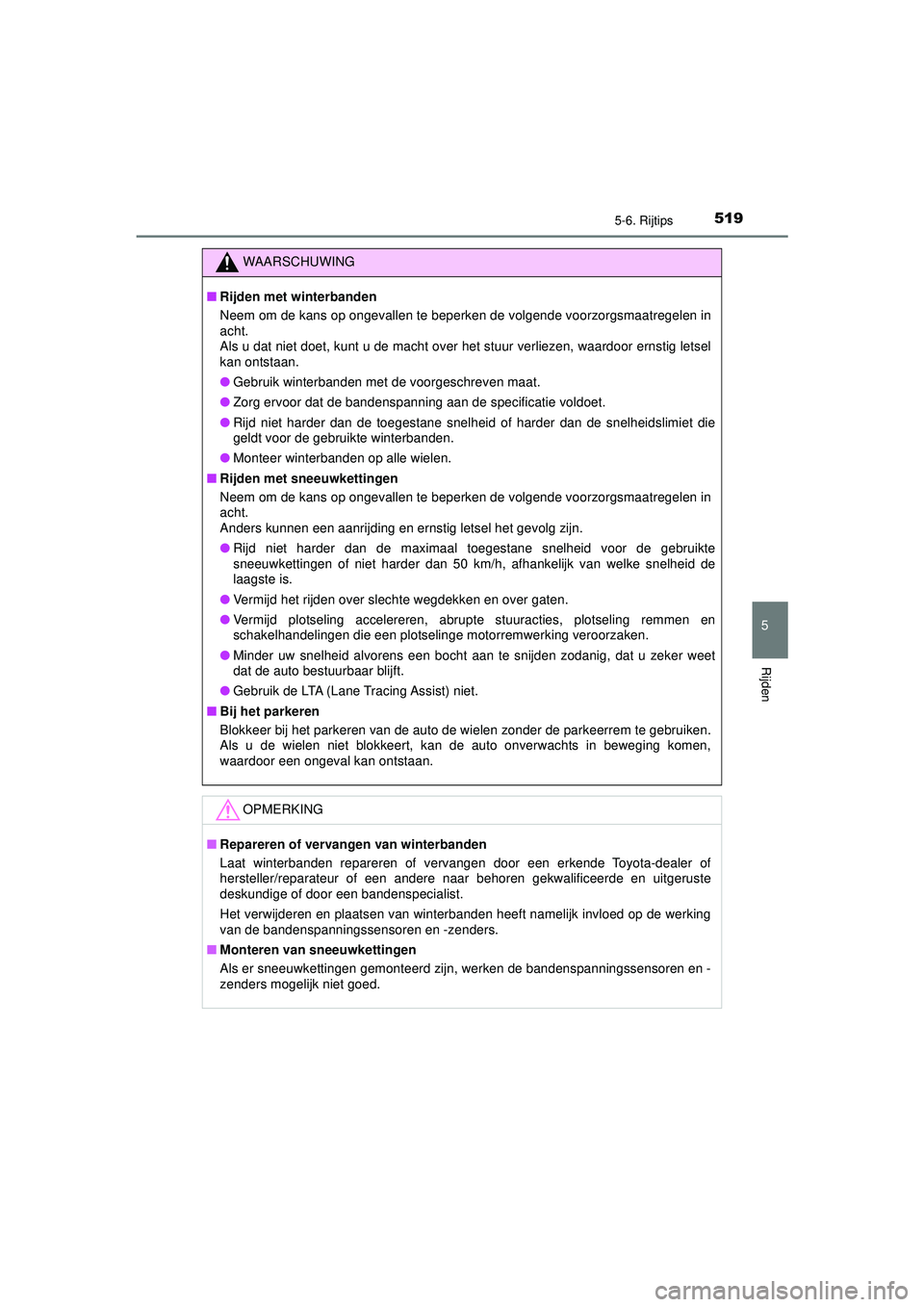

5195-6. Rijtips
5
Rijden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
■Rijden met winterbanden
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet, kunt u de macht over het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
● Gebruik winterbanden met de voorgeschreven maat.
● Zorg ervoor dat de bandenspanning aan de specificatie voldoet.
● Rijd niet harder dan de toegestane snelheid of harder dan de snelheidslimiet die
geldt voor de gebruikte winterbanden.
● Monteer winterbanden op alle wielen.
■ Rijden met sneeuwkettingen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaatregelen in
acht.
Anders kunnen een aanrijding en ernstig letsel het gevolg zijn.
● Rijd niet harder dan de maximaal toegestane snelheid voor de gebruikte
sneeuwkettingen of niet harder dan 50 km/h, afhankelijk van welke snelheid de
laagste is.
● Vermijd het rijden over slechte wegdekken en over gaten.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorzaken.
● Minder uw snelheid alvorens een bocht aan te snijden zodanig, dat u zeker weet
dat de auto bestuurbaar blijft.
● Gebruik de LTA (Lane Tracing Assist) niet.
■ Bij het parkeren
Blokkeer bij het parkeren van de auto de wielen zonder de parkeerrem te gebruiken.
Als u de wielen niet blokkeert, kan de auto onverwachts in beweging komen,
waardoor een ongeval kan ontstaan.
OPMERKING
■Repareren of vervangen van winterbanden
Laat winterbanden repareren of vervangen door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de werking
van de bandenspanningssensoren en -zenders.
■ Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 519 Tuesday, May 11, 2021 9:32 AM

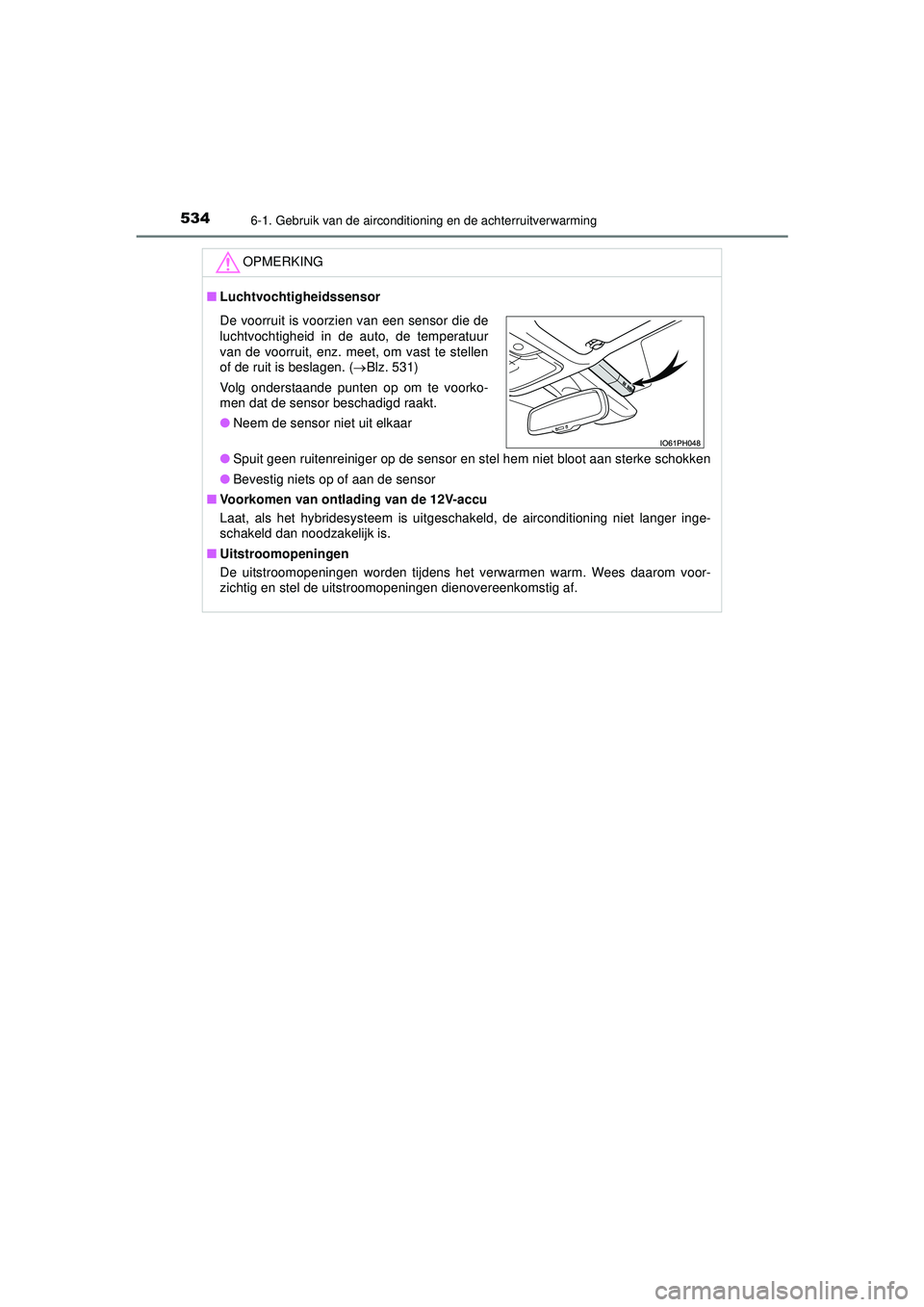

5346-1. Gebruik van de airconditioning en de achterruitverwarming
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Luchtvochtigheidssensor
● Spuit geen ruitenreiniger op de sensor en stel hem niet bloot aan sterke schokken
● Bevestig niets op of aan de sensor
■ Voorkomen van ontlading van de 12V-accu
Laat, als het hybridesysteem is uitgeschakeld, de airconditioning niet langer inge-
schakeld dan noodzakelijk is.
■ Uitstroomopeningen
De uitstroomopeningen worden tijdens het verwarmen warm. Wees daarom voor-
zichtig en stel de uitstroomopeningen dienovereenkomstig af.
De voorruit is voorzien van een sensor die de
luchtvochtigheid in de auto, de temperatuur
van de voorruit, enz. meet, om vast te stellen
of de ruit is beslagen. ( Blz. 531)
Volg onderstaande punten op om te voorko-
men dat de sensor beschadigd raakt.
● Neem de sensor niet uit elkaar
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 534 Tuesday, May 11, 2021 9:32 AM

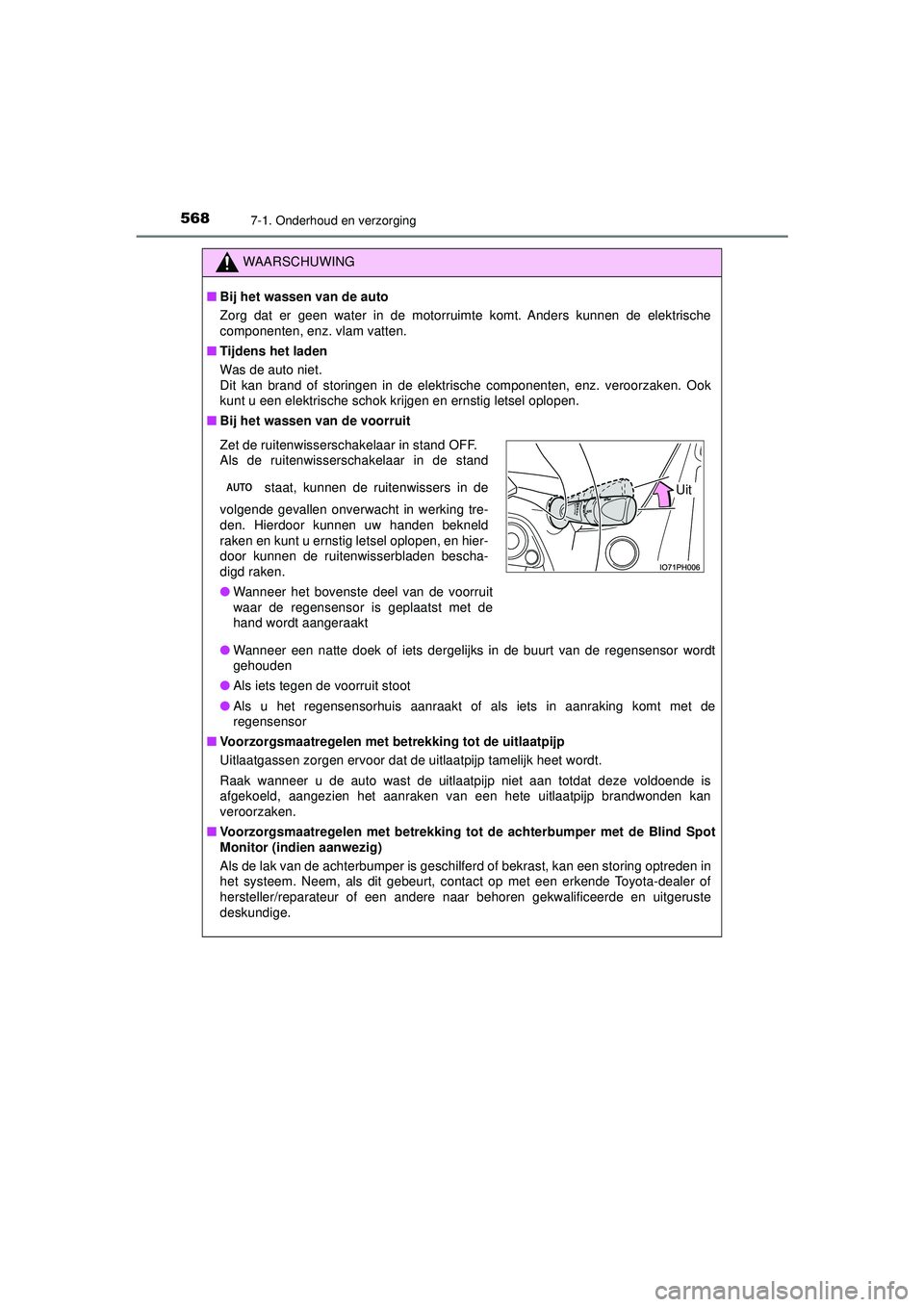

5687-1. Onderhoud en verzorging
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Anders kunnen de elektrische
componenten, enz. vlam vatten.
■ Tijdens het laden
Was de auto niet.
Dit kan brand of storingen in de elektrische componenten, enz. veroorzaken. Ook
kunt u een elektrische schok krijgen en ernstig letsel oplopen.
■ Bij het wassen van de voorruit
● Wanneer een natte doek of iets dergelijks in de buurt van de regensensor wordt
gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de
regensensor
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende is
afgekoeld, aangezien het aanraken van een hete uitlaatpijp brandwonden kan
veroorzaken.
■ Voorzorgsmaatregelen met betrekking to t de achterbumper met de Blind Spot
Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan een storing optreden in
het systeem. Neem, als dit gebeurt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in de stand
staat, kunnen de ruitenwissers in de
volgende gevallen onverwacht in werking tre-
den. Hierdoor kunnen uw handen bekneld
raken en kunt u ernstig letsel oplopen, en hier-
door kunnen de ruitenwisserbladen bescha-
digd raken.
● Wanneer het bovenste deel van de voorruit
waar de regensensor is geplaatst met de
hand wordt aangeraakt
Uit
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 568 Tuesday, May 11, 2021 9:32 AM

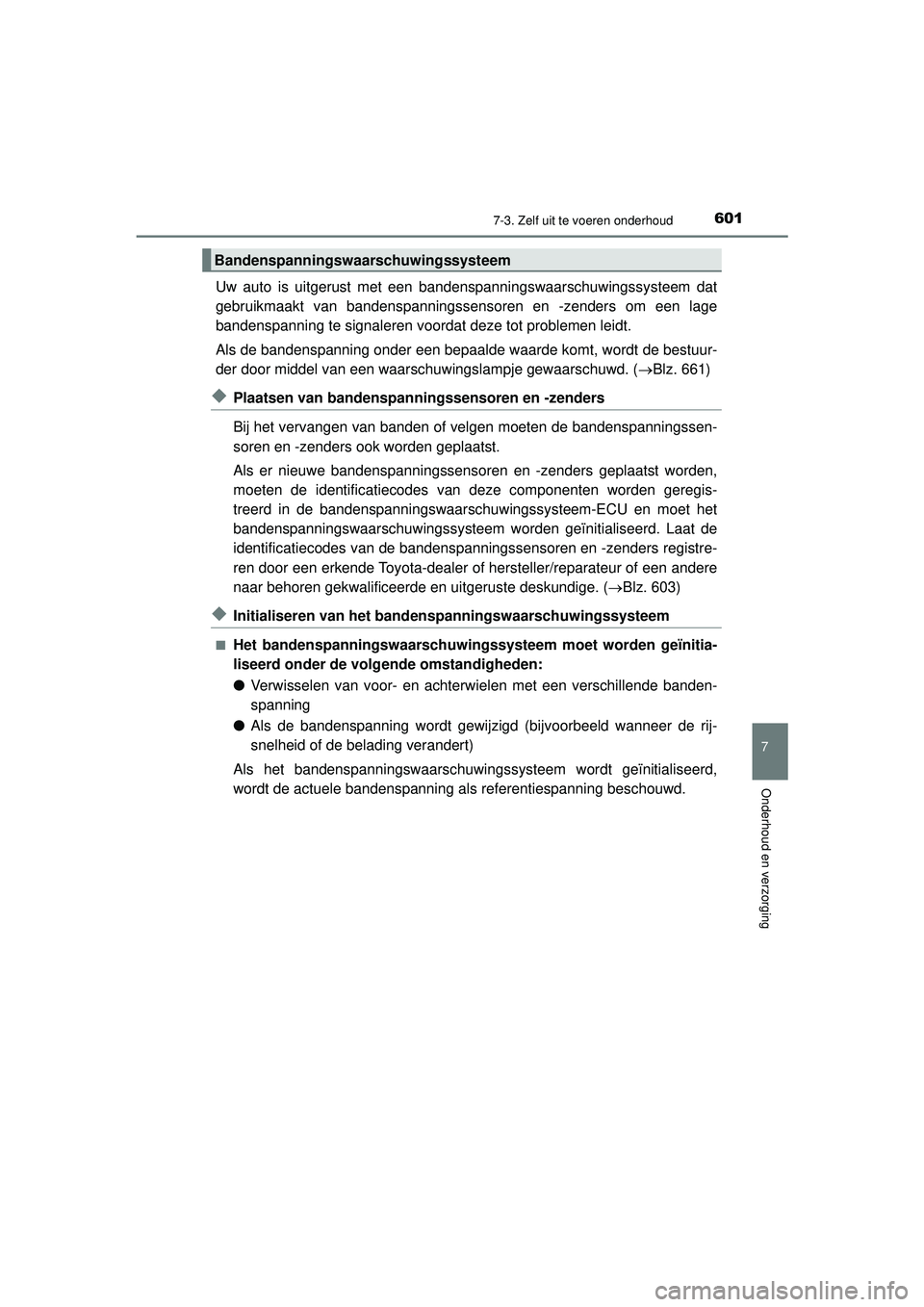

6017-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
Uw auto is uitgerust met een bandenspanningswaarschuwingssysteem dat
gebruikmaakt van bandenspanningssensoren en -zenders om een lage
bandenspanning te signaleren voordat deze tot problemen leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de bestuur-
der door middel van een waarschuwingslampje gewaarschuwd. (Blz. 661)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspanningssen-
soren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst worden,
moeten de identificatiecodes van deze componenten worden geregis-
treerd in de bandenspanningswaarschuwingssysteem-ECU en moet het
bandenspanningswaarschuwingssysteem worden geïnitialiseerd. Laat de
identificatiecodes van de bandenspanningssensoren en -zenders registre-
ren door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. ( Blz. 603)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden geïnitia-
liseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende banden-
spanning
● Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert)
Als het bandenspanningswaarschuwingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als referentiespanning beschouwd.
Bandenspanningswaarschuwingssysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 601 Tuesday, May 11, 2021 9:32 AM
