sensor TOYOTA PRIUS PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

6037-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

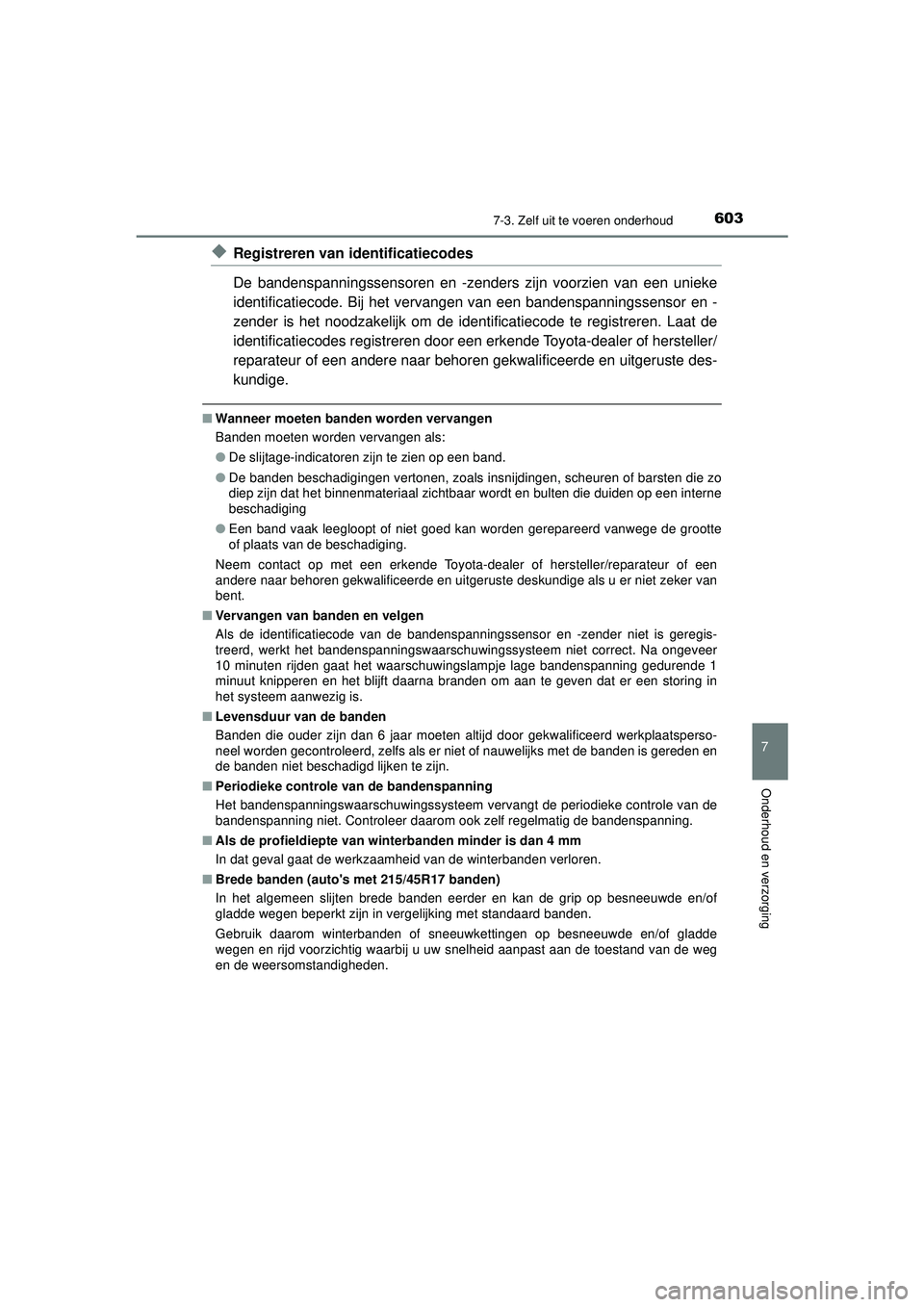

◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een unieke
identificatiecode. Bij het vervangen van een bandenspanningssensor en -
zender is het noodzakelijk om de identificatiecode te registreren. Laat de
identificatiecodes registreren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
● De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of barsten die zo
diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die duiden op een interne
beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de grootte
of plaats van de beschadiging.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitger uste deskundige als u er niet zeker van
bent.
■ Vervangen van banden en velgen
Als de identificatiecode van de bandenspanningssensor en -zender niet is geregis-
treerd, werkt het bandenspanningswaarschuwingssysteem niet correct. Na ongeveer
10 minuten rijden gaat het waarschuwingslampje lage bandenspanning gedurende 1
minuut knipperen en het blijft daarna branden om aan te geven dat er een storing in
het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of nauwelijks met de banden is gereden en
de banden niet beschadigd lijken te zijn.
■ Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook zelf regelmatig de bandenspanning.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■ Brede banden (auto's met 215/45R17 banden)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde en/of
gladde wegen beperkt zijn in vergelijking met standaard banden.
Gebruik daarom winterbanden of sneeuwkettingen op besneeuwde en/of gladde
wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de toestand van de weg
en de weersomstandigheden.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 603 Tuesday, May 11, 2021 9:32 AM

6047-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

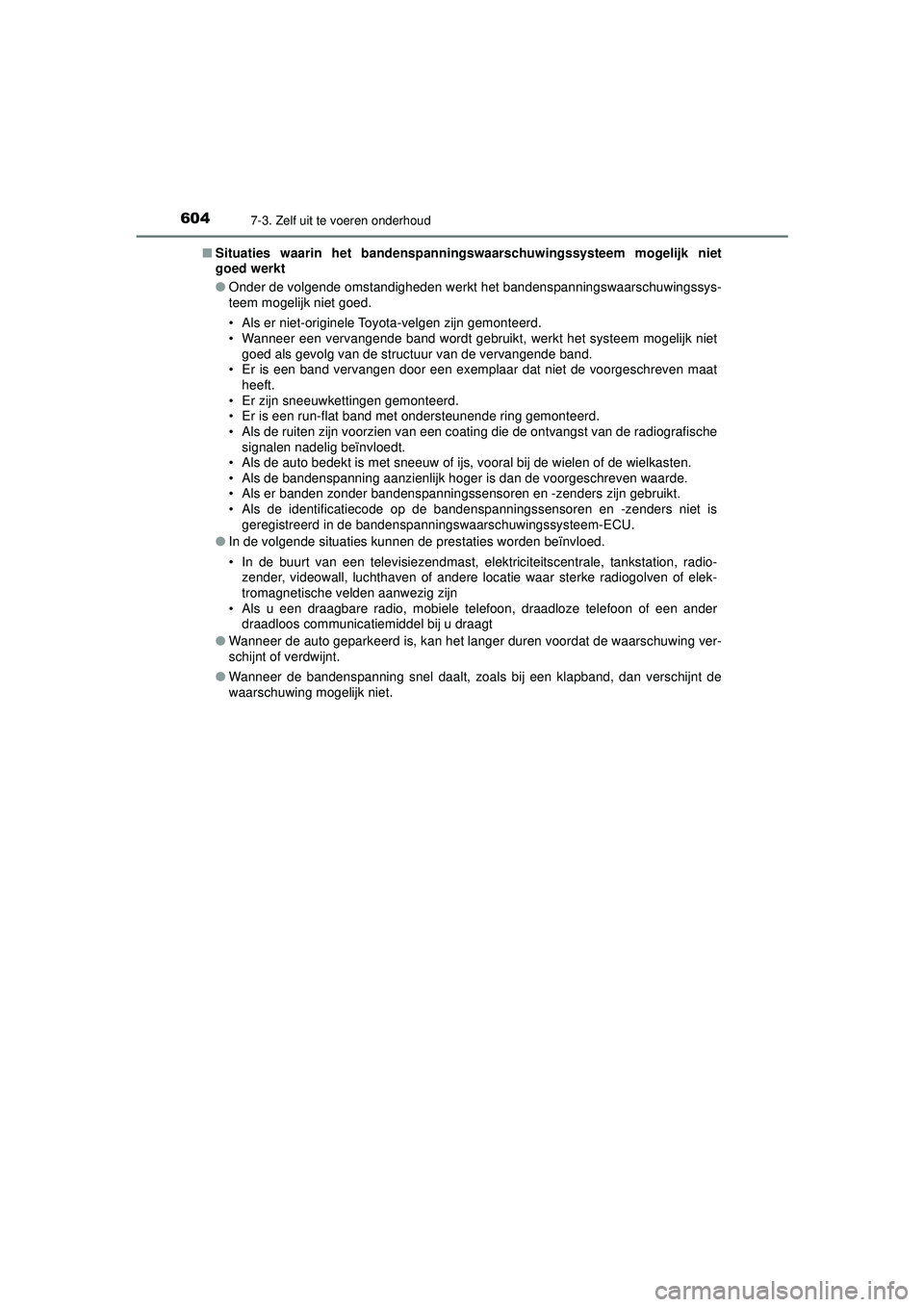

Situaties waarin het bandenspanning swaarschuwingssysteem mogelijk niet
goed werkt
● Onder de volgende omstandigheden werkt het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Wanneer een vervangende band wordt gebruikt, werkt het systeem mogelijk niet
goed als gevolg van de structuur van de vervangende band.
• Er is een band vervangen door een exemplaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaarschuwingssysteem-ECU.
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radio-
zender, videowall, luchthaven of andere locatie waar sterke radiogolven of elek-
tromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto geparkeerd is, kan het l anger duren voordat de waarschuwing ver-
schijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 604 Tuesday, May 11, 2021 9:32 AM

6057-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

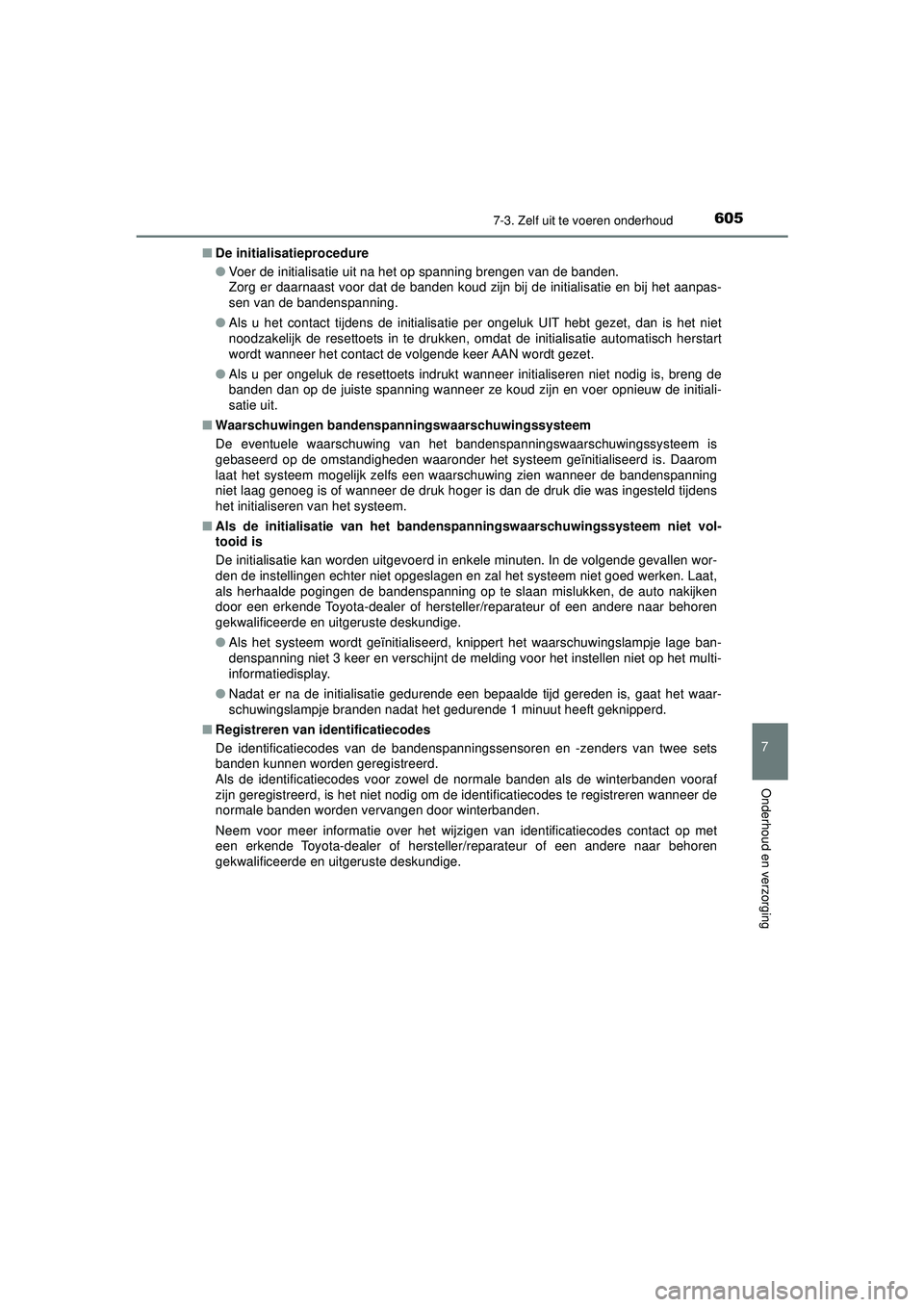

■De initialisatieprocedure
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het aanpas-
sen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de resettoets in te drukken, omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende keer AAN wordt gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is, breng de
banden dan op de juiste spanning wanneer ze koud zijn en voer opnieuw de initiali-
satie uit.
■ Waarschuwingen bandenspan ningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingssysteem is
gebaseerd op de omstandigheden waaronder het systeem geïnitialiseerd is. Daarom
laat het systeem mogelijk zelfs een waarschuwing zien wanneer de bandenspanning
niet laag genoeg is of wanneer de druk hoger is dan de druk die was ingesteld tijdens
het initialiseren van het systeem.
■ Als de initialisatie van het bandensp anningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en zal het systeem niet goed werken. Laat,
als herhaalde pogingen de bandenspanning op te slaan mislukken, de auto nakijken
door een erkende Toyota-dealer of herste ller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● Als het systeem wordt geïnitialiseerd, knippert het waarschuwingslampje lage ban-
denspanning niet 3 keer en verschijnt de melding voor het instellen niet op het multi-
informatiedisplay.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het waar-
schuwingslampje branden nadat het gedurende 1 minuut heeft geknipperd.
■ Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en -zenders van twee sets
banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden vooraf
zijn geregistreerd, is het niet nodig om de identificatiecodes te registreren wanneer de
normale banden worden vervangen door winterbanden.
Neem voor meer informatie over het wijzigen van identificatiecodes contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 605 Tuesday, May 11, 2021 9:32 AM

6077-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

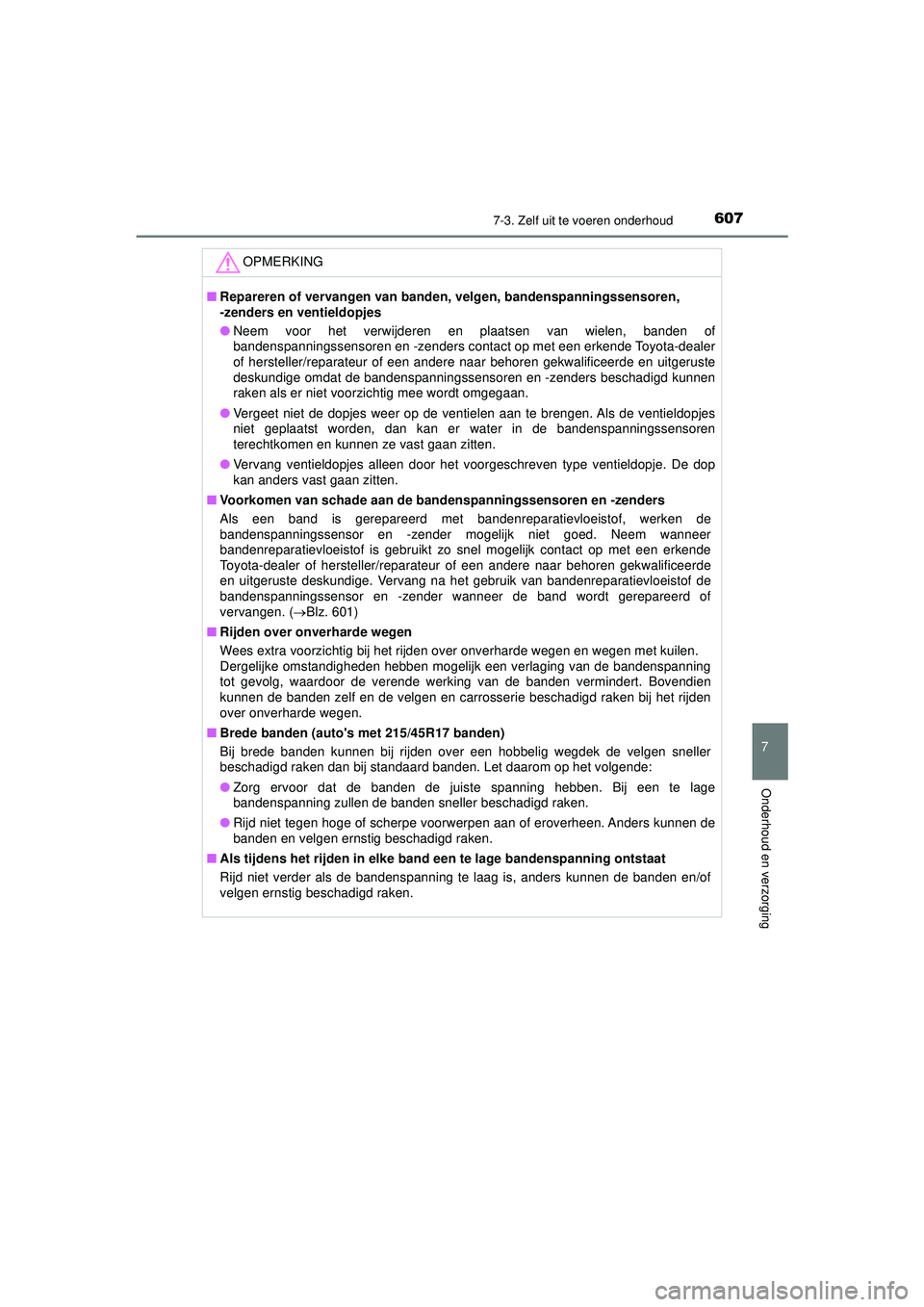

OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssensoren,
-zenders en ventieldopjes
● Neem voor het verwijderen en plaatsen van wielen, banden of
bandenspanningssensoren en -zenders contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspanningssensoren en -zenders beschadigd kunnen
raken als er niet voorzichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ventieldopjes
niet geplaatst worden, dan kan er water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan zitten.
● Vervang ventieldopjes alleen door het voorgeschreven type ventieldopje. De dop
kan anders vast gaan zitten.

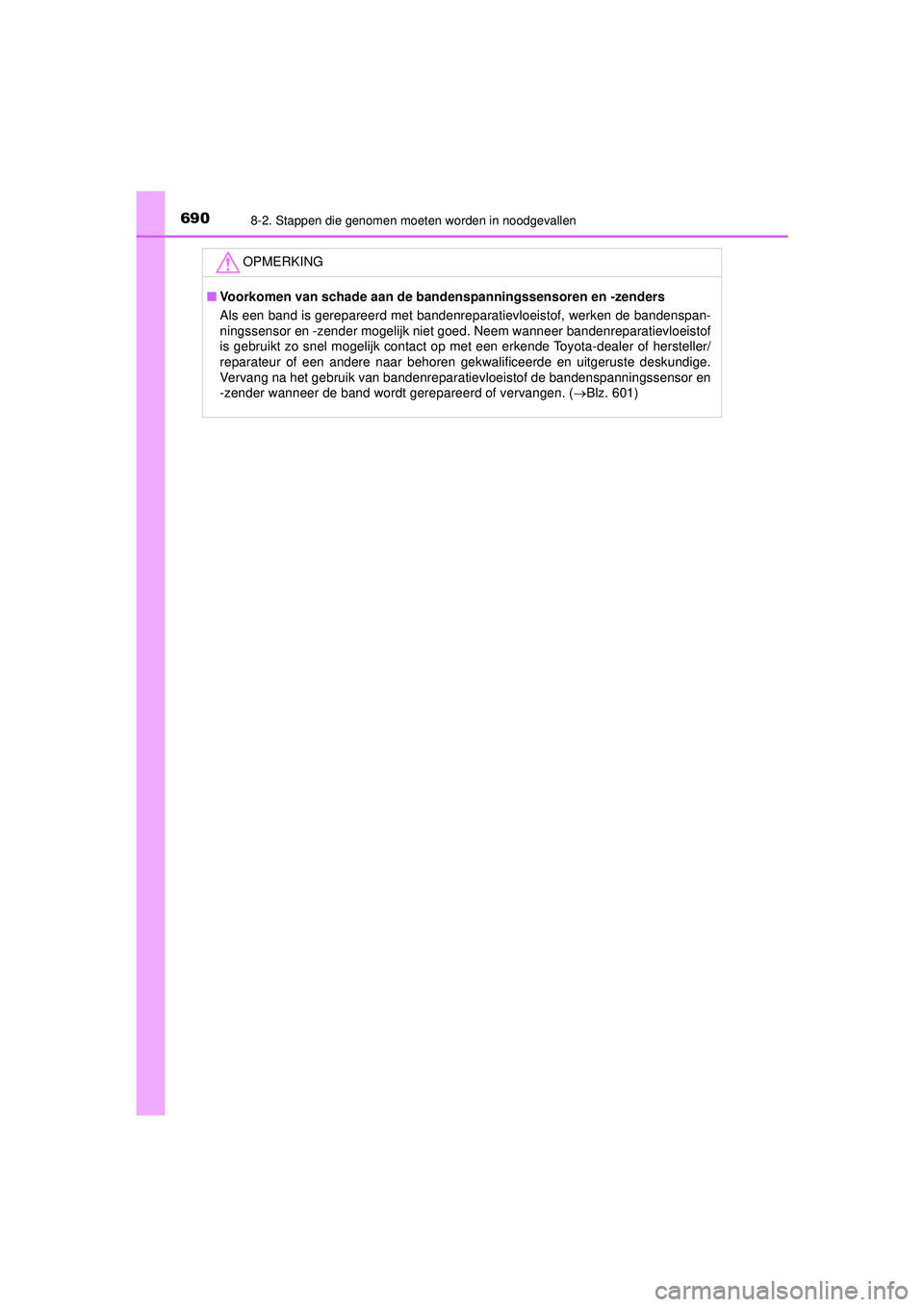

■ Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de
bandenspanningssensor en -zender mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt zo snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige. Vervang na het gebruik van bandenreparatievloeistof de
bandenspanningssensor en -zender wanneer de band wordt gerepareerd of
vervangen. ( Blz. 601)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en carrosserie beschadigd raken bij het rijden
over onverharde wegen.
■ Brede banden (auto's met 215/45R17 banden)
Bij brede banden kunnen bij rijden over een hobbelig wegdek de velgen sneller
beschadigd raken dan bij standaard banden. Let daarom op het volgende:
● Zorg ervoor dat de banden de juiste spanning hebben. Bij een te lage
bandenspanning zullen de banden sneller beschadigd raken.
● Rijd niet tegen hoge of scherpe voorwerpen aan of eroverheen. Anders kunnen de
banden en velgen ernstig beschadigd raken.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 607 Tuesday, May 11, 2021 9:32 AM

6117-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

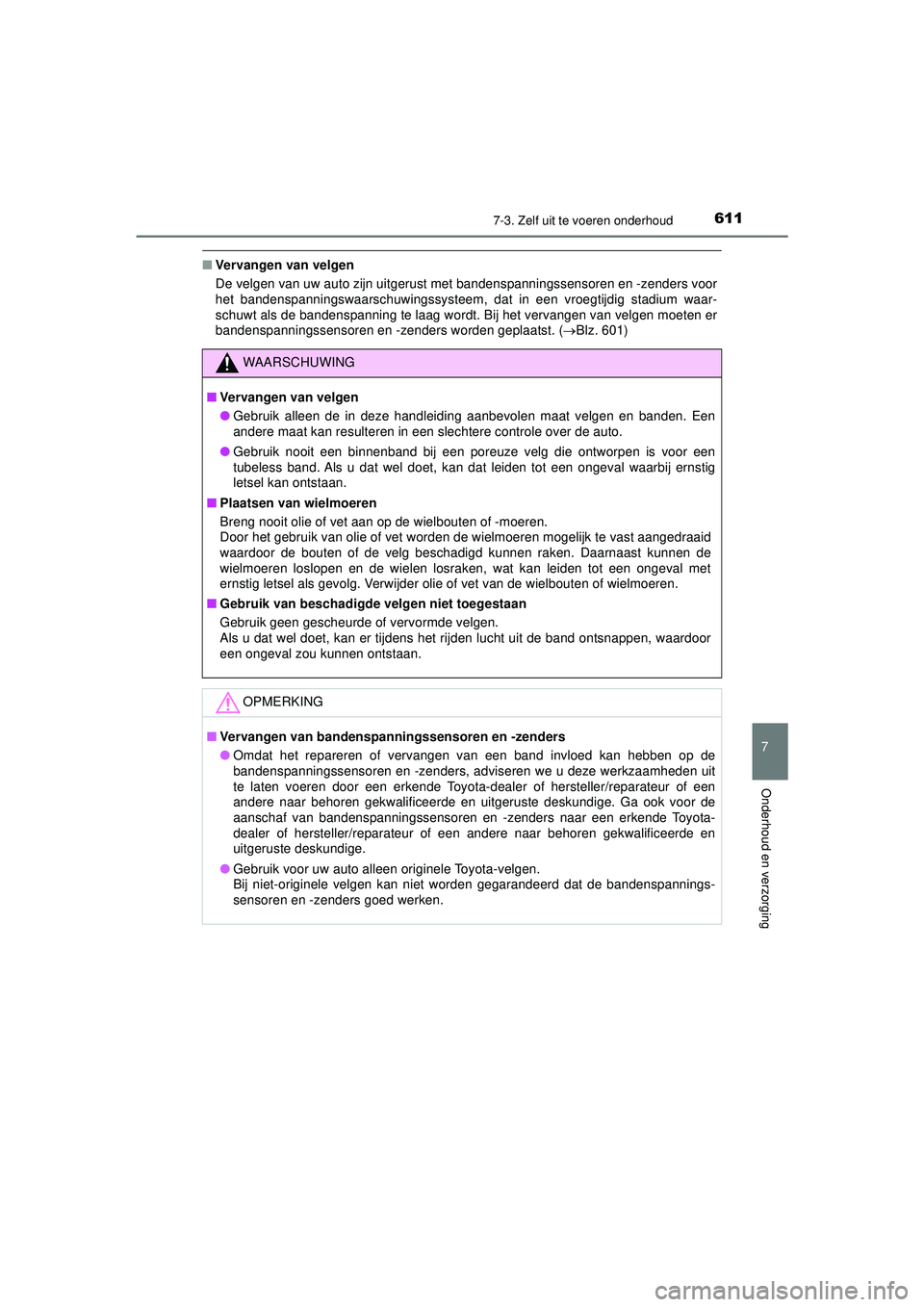

■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssysteem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt. Bij het vervangen van velgen moeten er
bandenspanningssensoren en -zenders worden geplaatst. ( Blz. 601)
WAARSCHUWING
■ Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en banden. Een
andere maat kan resulteren in een slechtere controle over de auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor een
tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
■ Plaatsen van wielmoeren
Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast aangedraaid
waardoor de bouten of de velg beschadigd kunnen raken. Daarnaast kunnen de
wielmoeren loslopen en de wielen losraken, wat kan leiden tot een ongeval met
ernstig letsel als gevolg. Verwijder olie of vet van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen, waardoor
een ongeval zou kunnen ontstaan.
OPMERKING
■ Vervangen van band enspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebben op de
bandenspanningssensoren en -zenders, adviseren we u deze werkzaamheden uit
te laten voeren door een erkende Toyota-d ealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. Ga ook voor de
aanschaf van bandenspanningssensoren en -zenders naar een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 611 Tuesday, May 11, 2021 9:32 AM

6237-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

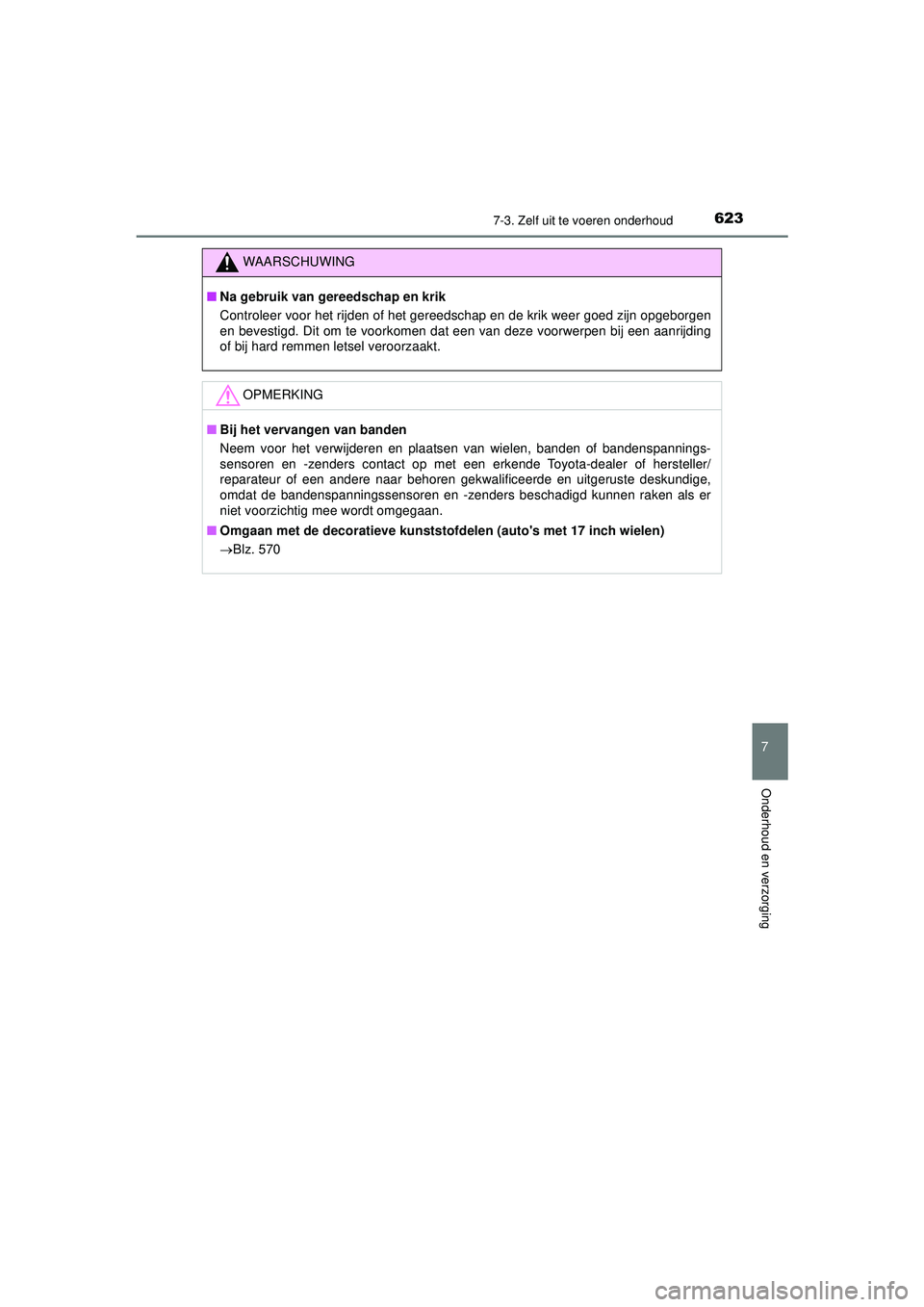

WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het geree dschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding
of bij hard remmen letsel veroorzaakt.
OPMERKING
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige,
omdat de bandenspanningssensoren en -zenders beschadigd kunnen raken als er
niet voorzichtig mee wordt omgegaan.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 17 inch wielen)
 Blz. 570

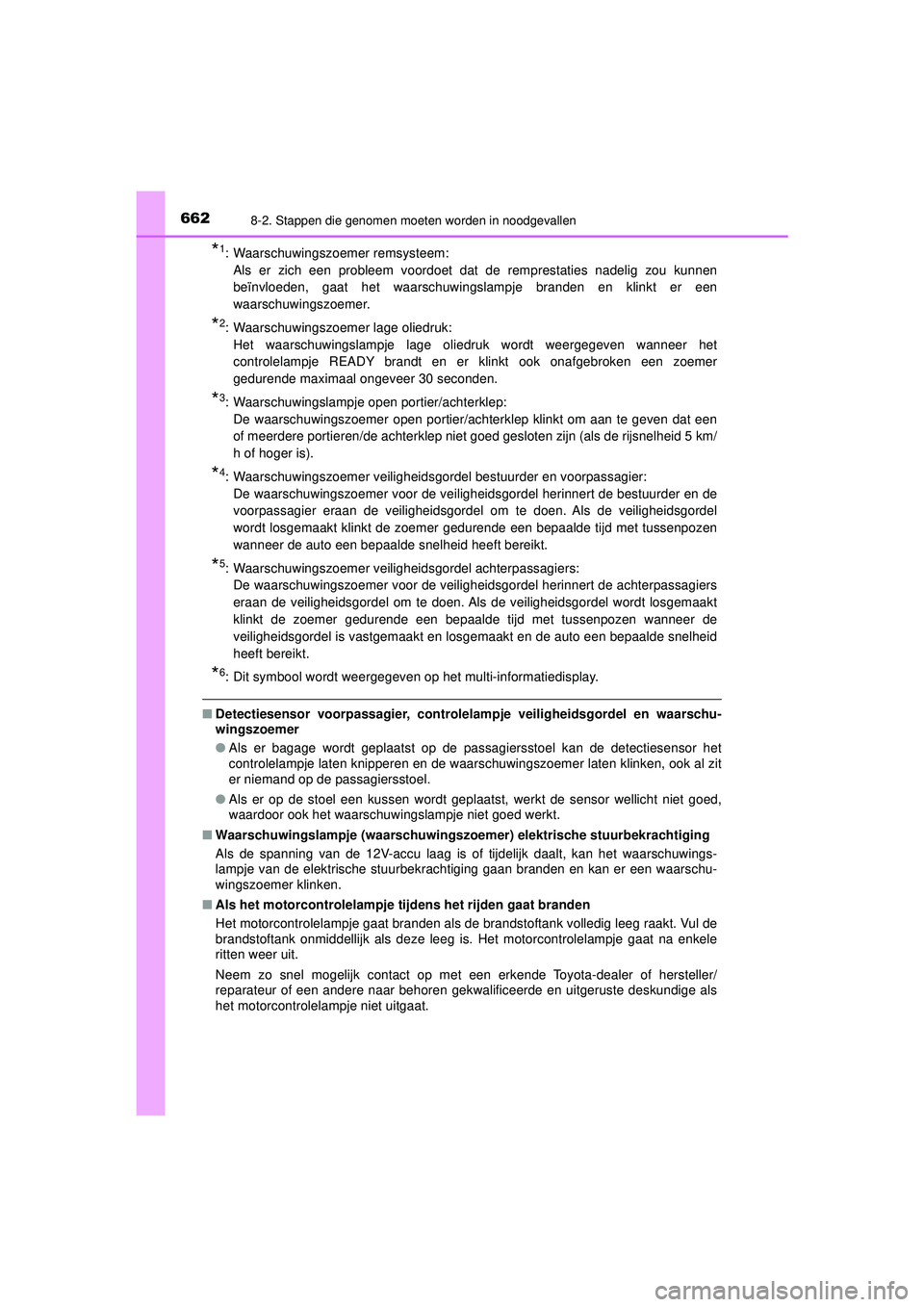

Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 623 Tuesday, May 11, 2021 9:32 AM

6628-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
*1: Waarschuwingszoemer remsysteem:Als er zich een probleem voordoet dat de remprestaties nadelig zou kunnen
beïnvloeden, gaat het waarschuwingslampje branden en klinkt er een
waarschuwingszoemer.
*2: Waarschuwingszoemer lage oliedruk:Het waarschuwingslampje lage oli edruk wordt weergegeven wanneer het
controlelampje READY brandt en er klinkt ook onafgebroken een zoemer
gedurende maximaal ongeveer 30 seconden.
*3: Waarschuwingslampje open portier/achterklep:
De waarschuwingszoemer open portier/achterklep klinkt om aan te geven dat een
of meerdere portieren/de achterklep niet goed gesloten zijn (als de rijsnelheid 5 km/
h of hoger is).
*4: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassagier: De waarschuwingszoemer voor de veili gheidsgordel herinnert de bestuurder en de
voorpassagier eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel
wordt losgemaakt klinkt de zoemer gedurende een bepaalde tijd met tussenpozen
wanneer de auto een bepaalde snelheid heeft bereikt.
*5: Waarschuwingszoemer veiligheidsgordel achterpassagiers: De waarschuwingszoemer voor de veilig heidsgordel herinnert de achterpassagiers
eraan de veiligheidsgordel om te doen. Als de veiligheidsgordel wordt losgemaakt
klinkt de zoemer gedurende een bepaalde tijd met tussenpozen wanneer de
veiligheidsgordel is vastgemaakt en losgemaakt en de auto een bepaalde snelheid
heeft bereikt.
*6: Dit symbool wordt weergegeven op het multi-informatiedisplay.
■ Detectiesensor voorpassagier, controlela mpje veiligheidsgordel en waarschu-
wingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de waarschuwingszoemer laten klinken, ook al zit
er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet goed,
waardoor ook het waarschuwingslampje niet goed werkt.
■ Waarschuwingslampje (waa rschuwingszoemer) elektrische stuurbekrachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschuwings-
lampje van de elektrische stuurbekrachtiging gaan branden en kan er een waarschu-
wingszoemer klinken.
■ Als het motorcontrolelampje tijd ens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg raakt. Vul de
brandstoftank onmiddellijk als deze leeg is. Het motorcontrolelampje gaat na enkele
ritten weer uit.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
het motorcontrolelampje niet uitgaat.

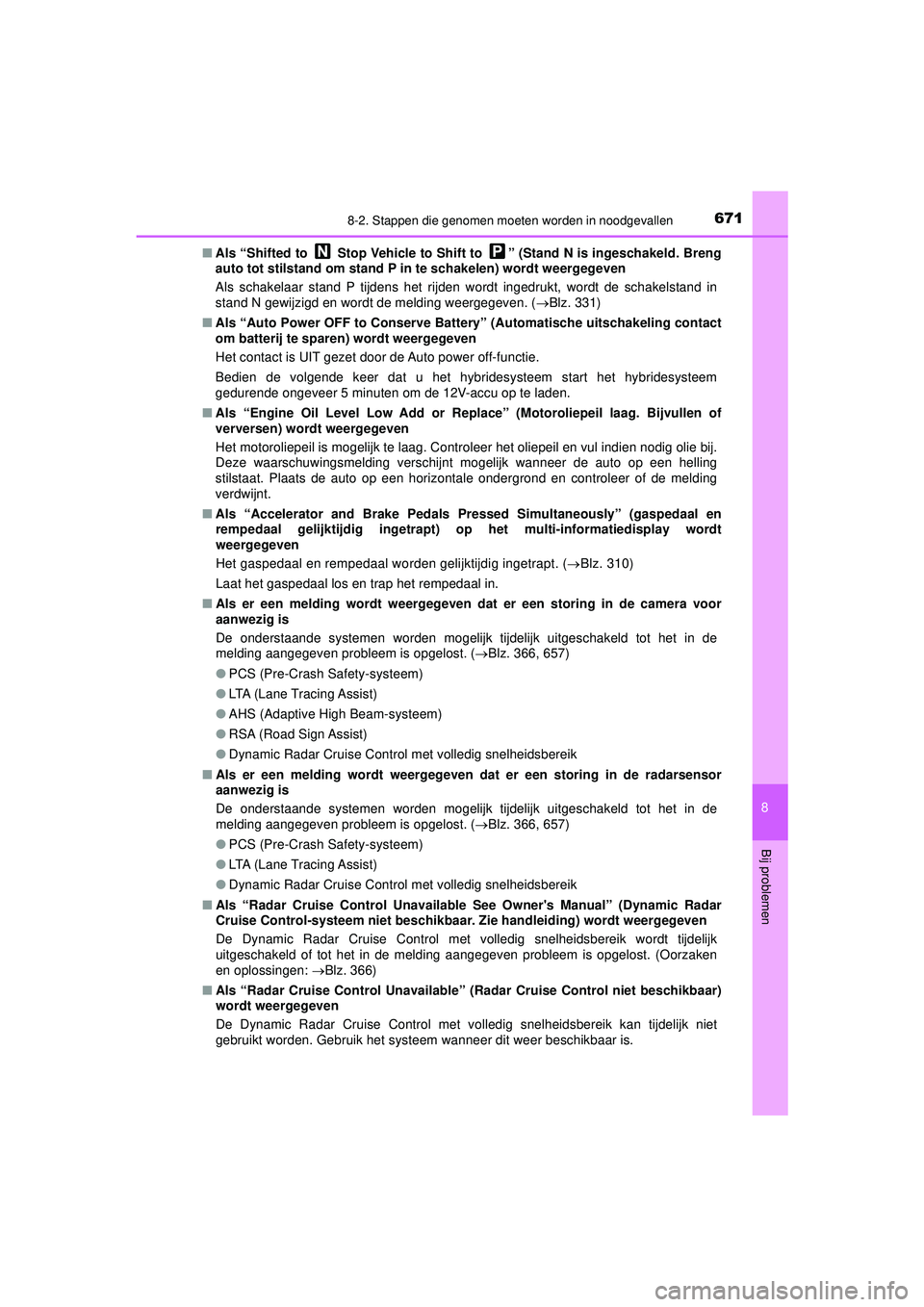

Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 662 Tuesday, May 11, 2021 9:32 AM

6718-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
8
Bij problemen
■Als “Shifted to Stop Vehicle to Shift to ” (Stand N is ingeschakeld. Breng
auto tot stilstand om stand P in te schakelen) wordt weergegeven
Als schakelaar stand P tijdens het rijden wordt ingedrukt, wordt de schakelstand in
stand N gewijzigd en wordt de melding weergegeven. ( Blz. 331)
■ Als “Auto Power OFF to Conserve Battery ” (Automatische uitschakeling contact
om batterij te sparen) wordt weergegeven
Het contact is UIT gezet door de Auto power off-functie.
Bedien de volgende keer dat u het hybridesysteem start het hybridesysteem
gedurende ongeveer 5 minuten om de 12V-accu op te laden.
■ Als “Engine Oil Level Low Add or Repla ce” (Motoroliepeil laag. Bijvullen of
verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Controleer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt mogelijk wanneer de auto op een helling
stilstaat. Plaats de auto op een horizontale ondergrond en controleer of de melding
verdwijnt.
■ Als “Accelerator and Brake Pedals Pr essed Simultaneously” (gaspedaal en
rempedaal gelijktijdig ingetrapt) op het multi-informatiedisplay wordt
weergegeven
Het gaspedaal en rempedaal worden gelijktijdig ingetrapt. ( Blz. 310)
Laat het gaspedaal los en trap het rempedaal in.
■ Als er een melding wordt weergegeven dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden mogelijk tijdelijk uitgeschakeld tot het in de
melding aangegeven probleem is opgelost. ( Blz. 366, 657)
● PCS (Pre-Crash Safety-systeem)
● LTA (Lane Tracing Assist)
● AHS (Adaptive High Beam-systeem)
● RSA (Road Sign Assist)
● Dynamic Radar Cruise Control met volledig snelheidsbereik
■ Als er een melding wordt weergegeven dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden mogelijk tijdelijk uitgeschakeld tot het in de
melding aangegeven probleem is opgelost. ( Blz. 366, 657)
● PCS (Pre-Crash Safety-systeem)
● LTA (Lane Tracing Assist)
● Dynamic Radar Cruise Control met volledig snelheidsbereik
■ Als “Radar Cruise Contro l Unavailable See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschikbaar. Zie handleiding) wordt weergegeven
De Dynamic Radar Cruise Control met volledig snelheidsbereik wordt tijdelijk
uitgeschakeld of tot het in de melding aangegeven probleem is opgelost. (Oorzaken
en oplossingen: Blz. 366)
■ Als “Radar Cruise Control Unavailable” (R adar Cruise Control niet beschikbaar)
wordt weergegeven
De Dynamic Radar Cruise Control met volledig snelheidsbereik kan tijdelijk niet
gebruikt worden. Gebruik het systeem wanneer dit weer beschikbaar is.

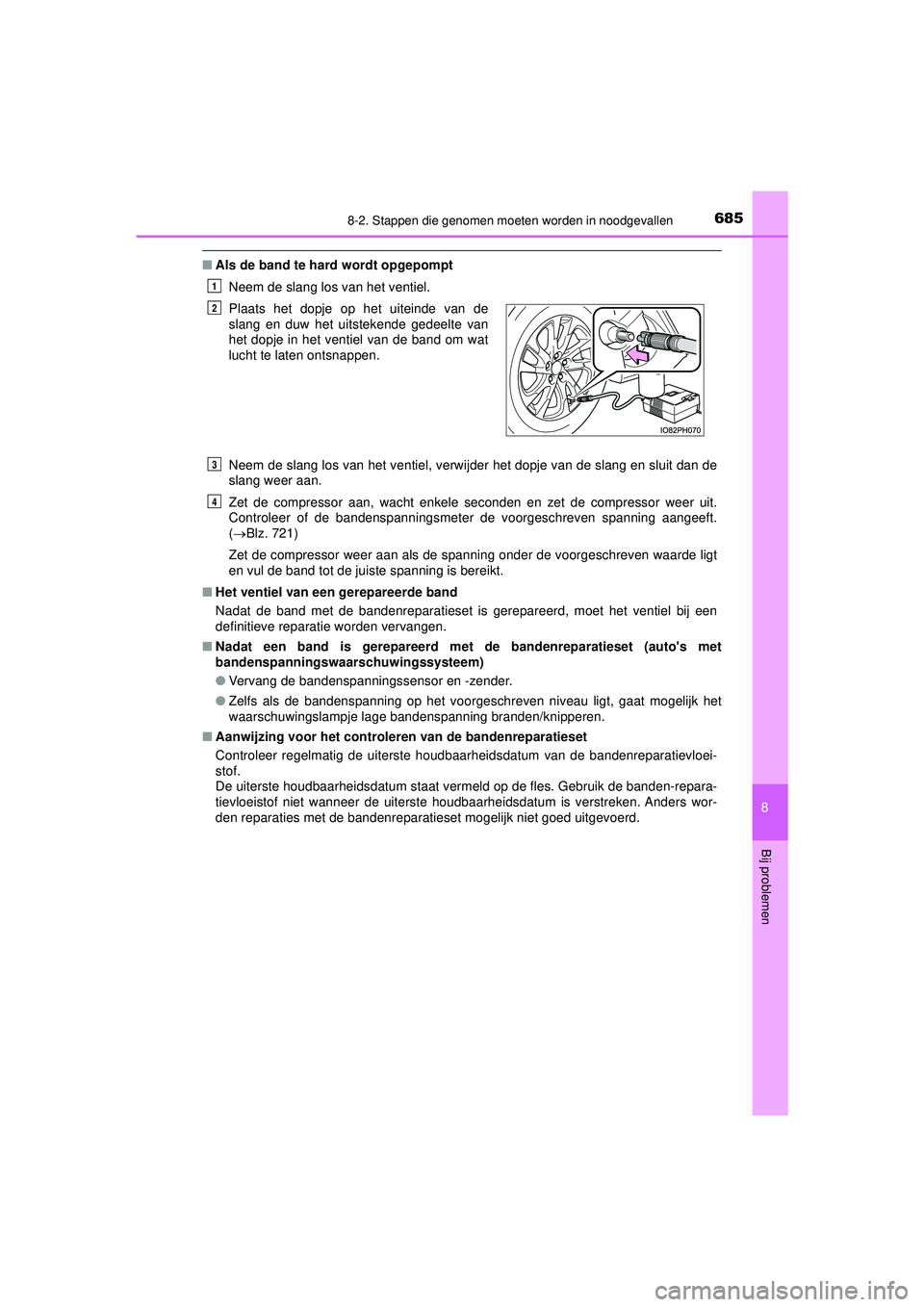

Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 671 Tuesday, May 11, 2021 9:32 AM

6858-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
8
Bij problemen
■Als de band te hard wordt opgepompt
Neem de slang los van het ventiel.
Neem de slang los van het ventiel, verwijder het dopje van de slang en sluit dan de
slang weer aan.
Zet de compressor aan, wacht enkele seconden en zet de compressor weer uit.
Controleer of de bandenspanningsmeter de voorgeschreven spanning aangeeft.
( Blz. 721)
Zet de compressor weer aan als de spanning onder de voorgeschreven waarde ligt
en vul de band tot de juiste spanning is bereikt.
■ Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet het ventiel bij een
definitieve reparatie worden vervangen.
■ Nadat een band is gerepareerd met de bandenreparatieset (auto's met
bandenspanningswa arschuwingssysteem)
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspanning branden/knipperen.
■ Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenreparatievloei-
stof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de banden-repara-
tievloeistof niet wanneer de uiterste houdbaarheidsdatum is verstreken. Anders wor-
den reparaties met de bandenreparatieset mogelijk niet goed uitgevoerd.Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte van
het dopje in het ventiel van de band om wat
lucht te laten ontsnappen.
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 685 Tuesday, May 11, 2021 9:32 AM

6908-2. Stappen die genomen moeten worden in noodgevallen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet goed. Neem wanneer bandenreparatievloeistof
is gebruikt zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Vervang na het gebruik van bandenreparatievloeistof de bandenspanningssensor en
-zender wanneer de band wordt gerepareerd of vervangen. ( Blz. 601)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 690 Tuesday, May 11, 2021 9:32 AM
