TOYOTA PRIUS PLUG-IN HYBRID 2022 Manuale duso (in Italian)

2093. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Spia luci retronebbia P. 351
Spia immobilizzatore attivato P. 75, 77
Spia “READY” P. 327
Indicatori di posizione del cambio P. 333
*1, 2Spia di slittamento P. 512
*1, 3Spia VSC OFF P. 513
Spia del controllo velocità di crociera P. 416
Spia del controllo radar dinamico della velocità di
crociera P. 4 0 5
Spia “SET” del controllo velocità di crociera P. 405
*1, 3Spia di allarme PCS P. 376
*4Spia LTA P. 391
Spia controllo sterzo P. 392
Spia sistema dei fari abbaglianti adattivi P. 346
Spia “BSM” (se in dotazione) P. 427
Spia del sensore di assistenza al parcheggio Toyota
(se in dotazione) P. 4 5 3
SpiePagine

2103. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o si spegne, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*4: a seconda delle condizioni operative, il colore e lo stato acceso/lampeggiante della
spia variano.

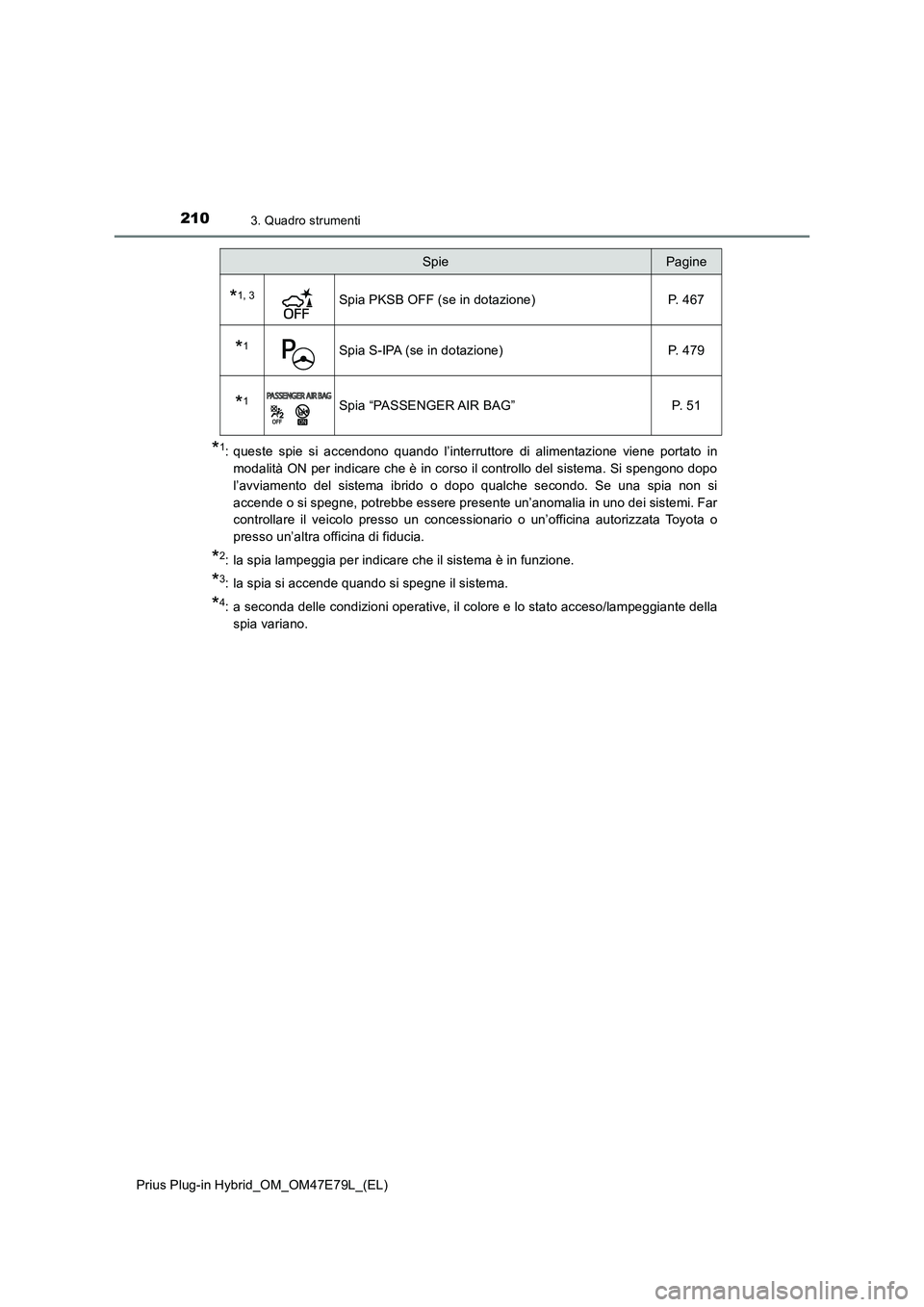

*1, 3Spia PKSB OFF (se in dotazione) P. 467
*1Spia S-IPA (se in dotazione) P. 479
*1Spia “PASSENGER AIR BAG” P. 51
SpiePagine

2113. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

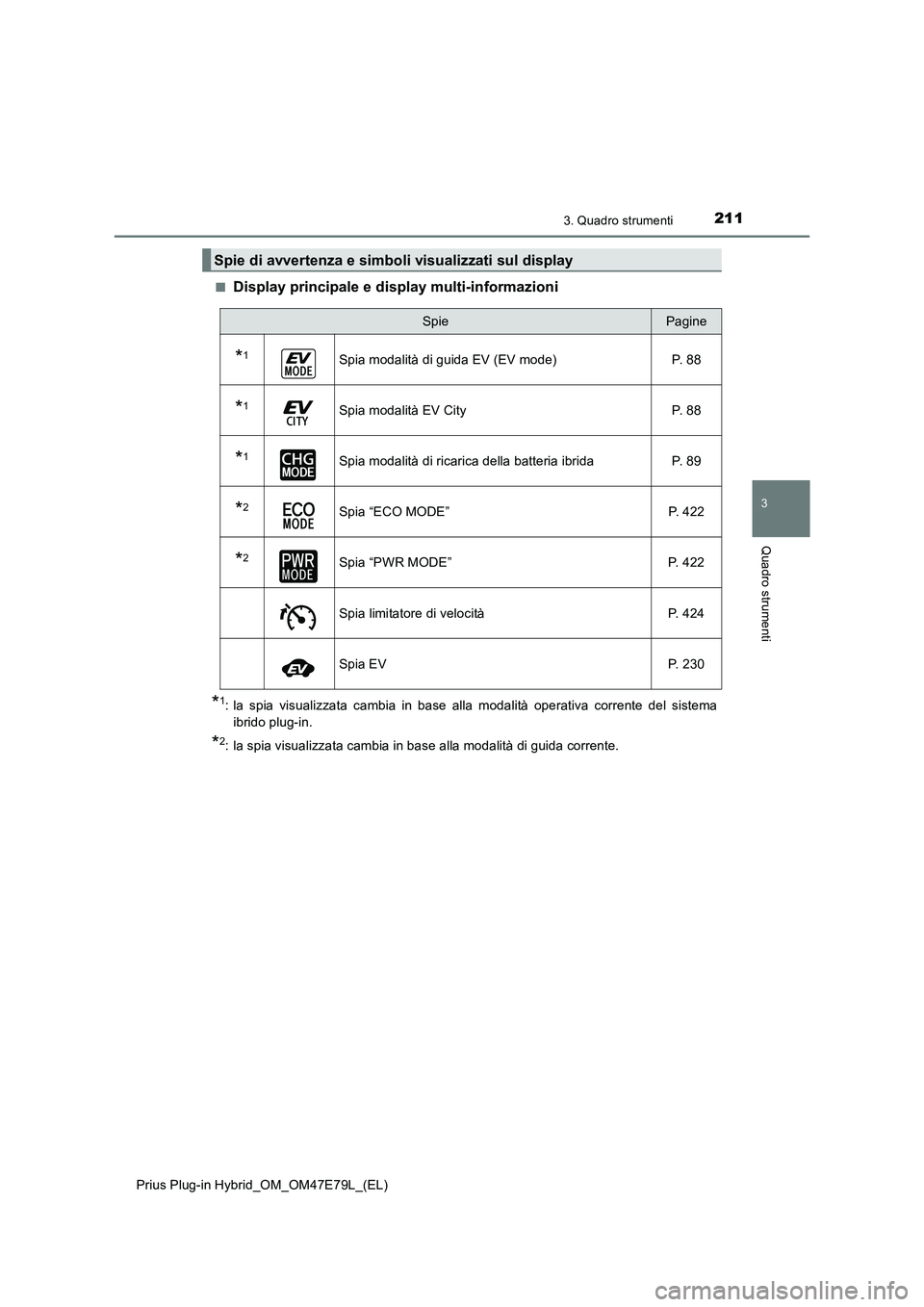

Display principale e display multi-informazioni
*1: la spia visualizzata cambia in base alla modalità operativa corrente del sistema
ibrido plug-in.
*2: la spia visualizzata cambia in base alla modalità di guida corrente.
Spie di avvertenza e simboli visualizzati sul display
SpiePagine
*1Spia modalità di guida EV (EV mode) P. 88
*1Spia modalità EV City P. 88
*1Spia modalità di ricarica della batteria ibrida P. 89
*2Spia “ECO MODE” P. 422
*2Spia “PWR MODE” P. 422
Spia limitatore di velocità P. 424
Spia EV P. 230

2123. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q

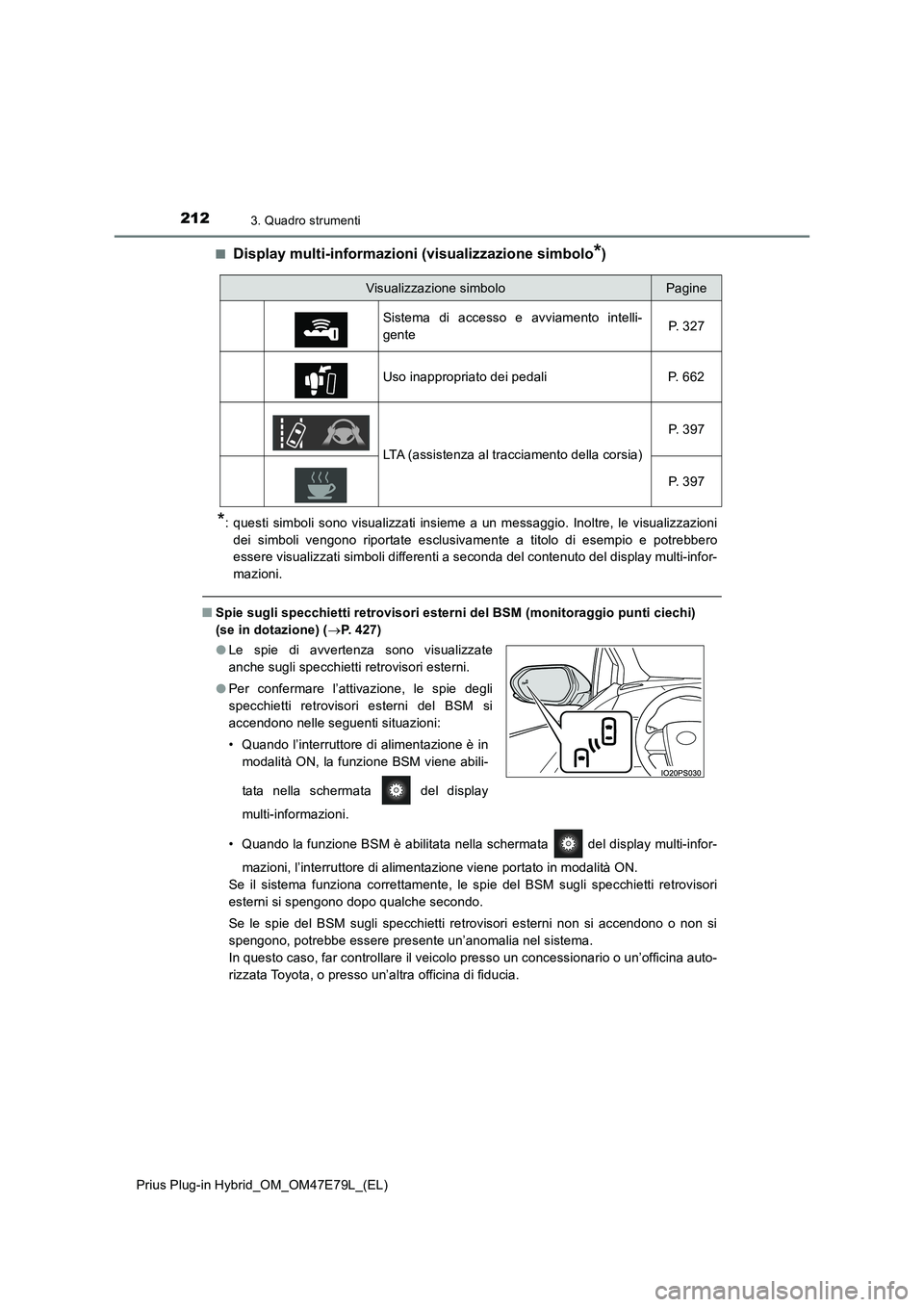

Display multi-informazioni (visualizzazione simbolo*)
*: questi simboli sono visualizzati insieme a un messaggio. Inoltre, le visualizzazioni
dei simboli vengono riportate esclusivamente a titolo di esempio e potrebbero
essere visualizzati simboli differenti a seconda del contenuto del display multi-infor-
mazioni.
QSpie sugli specchietti retrovisori esterni del BSM (monitoraggio punti ciechi)
(se in dotazione) (P. 427)
• Quando la funzione BSM è abilitata nella schermata del display multi-infor-
mazioni, l’interruttore di alimentazione viene portato in modalità ON.
Se il sistema funziona correttamente, le spie del BSM sugli specchietti retrovisori
esterni si spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovisori esterni non si accendono o non si
spengono, potrebbe essere presente un’anomalia nel sistema.
In questo caso, far controllare il veicolo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di fiducia.
Visualizzazione simboloPagine
Sistema di accesso e avviamento intelli-
genteP. 3 2 7
Uso inappropriato dei pedali P. 662
LTA (assistenza al tracciamento della corsia)P. 3 9 7
P. 3 9 7
OLe spie di avvertenza sono visualizzate
anche sugli specchietti retrovisori esterni.
OPer confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
• Quando l’interruttore di alimentazione è in
modalità ON, la funzione BSM viene abili-
tata nella schermata del display
multi-informazioni.

2133. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

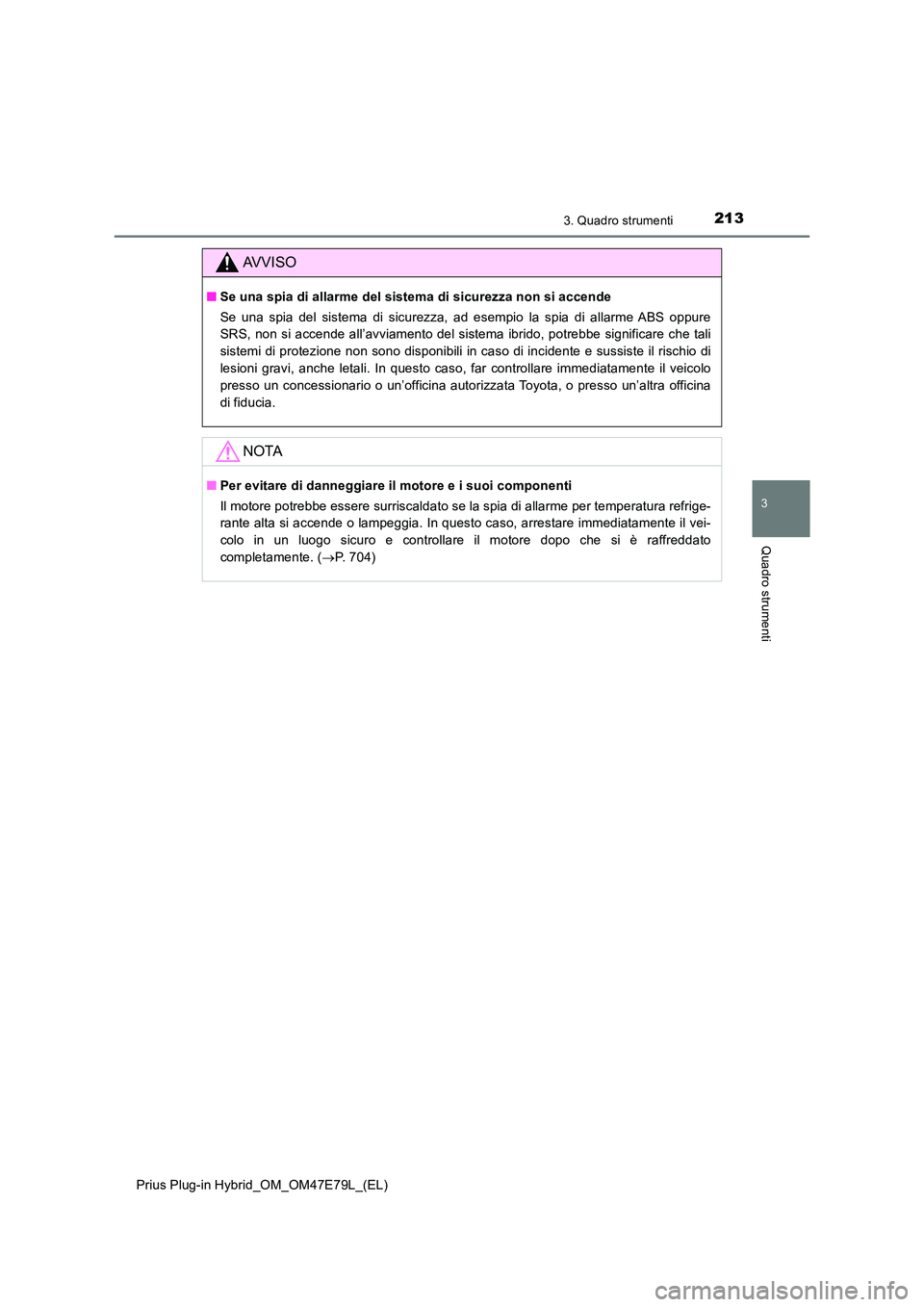

AVVISO
QSe una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure
SRS, non si accende all’avviamento del sistema ibrido, potrebbe significare che tali
sistemi di protezione non sono disponibili in caso di incidente e sussiste il rischio di
lesioni gravi, anche letali. In questo caso, far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina
di fiducia.
NOTA
Q Per evitare di danneggiare il motore e i suoi componenti
Il motore potrebbe essere surriscaldato se la spia di allarme per temperatura refrige-
rante alta si accende o lampeggia. In questo caso, arrestare immediatamente il vei-
colo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 704)

2143. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Display principale
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Sul display principale sono visualizzate informazioni di base, come la
velocità del veicolo e la quantità residua di carburante. Le informazioni
visualizzate possono inoltre essere modificate in base alle preferenze
dell’utente.
Contenuto del display

2153. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

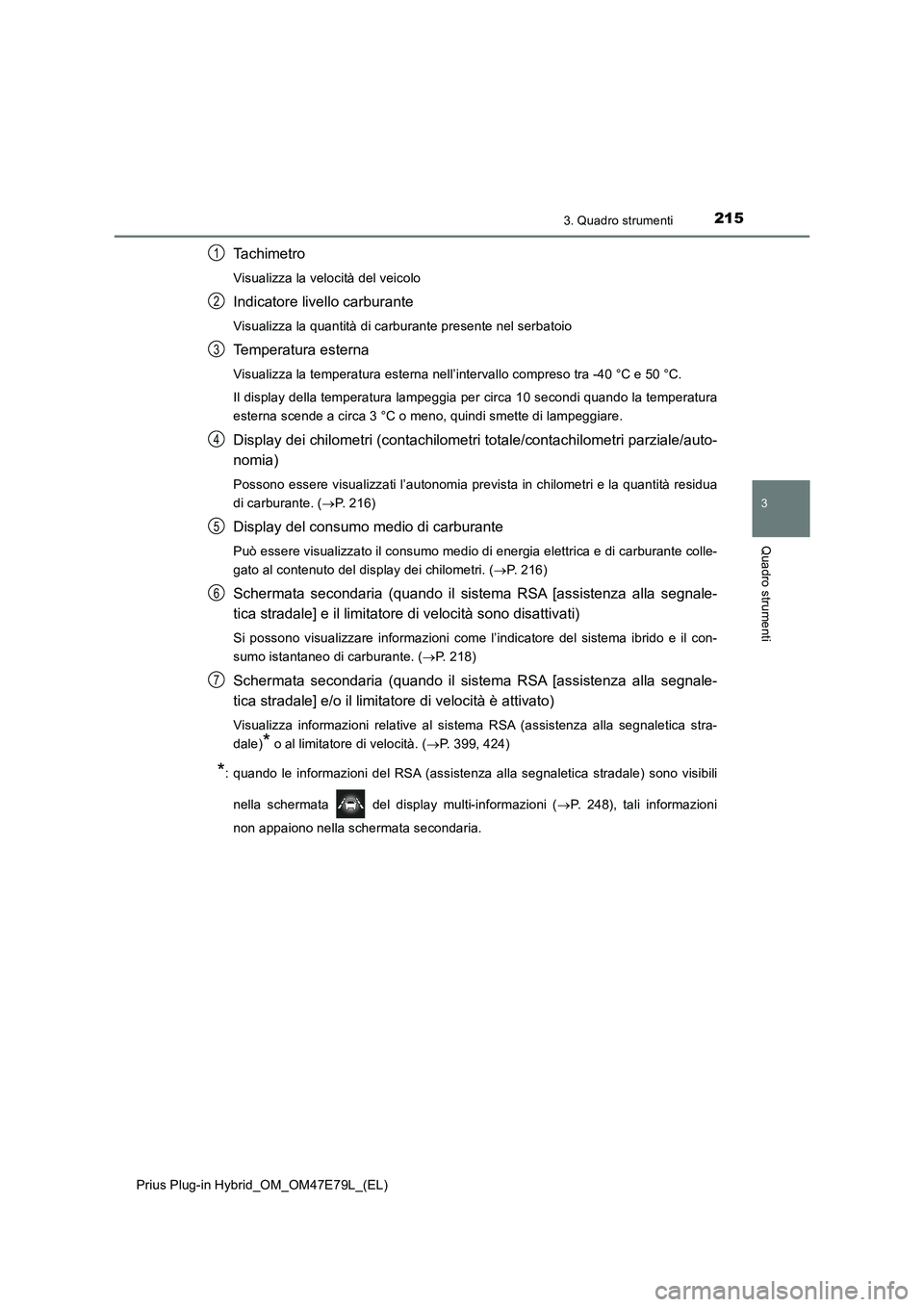

Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 °C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. (P. 216)
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di energia elettrica e di carburante colle-
gato al contenuto del display dei chilometri. (P. 216)
Schermata secondaria (quando il sistema RSA [assistenza alla segnale-
tica stradale] e il limitatore di velocità sono disattivati)
Si possono visualizzare informazioni come l’indicatore del sistema ibrido e il con-
sumo istantaneo di carburante. (P. 218)
Schermata secondaria (quando il sistema RSA [assistenza alla segnale-
tica stradale] e/o il limitatore di velocità è attivato)
Visualizza informazioni relative al sistema RSA (assistenza alla segnaletica stra-
dale)
* o al limitatore di velocità. (P. 399, 424)
*: quando le informazioni del RSA (assistenza alla segnaletica stradale) sono visibili
nella schermata del display multi-informazioni (P. 248), tali informazioni
non appaiono nella schermata secondaria.
1
2
3
4
5
6
7

2163. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

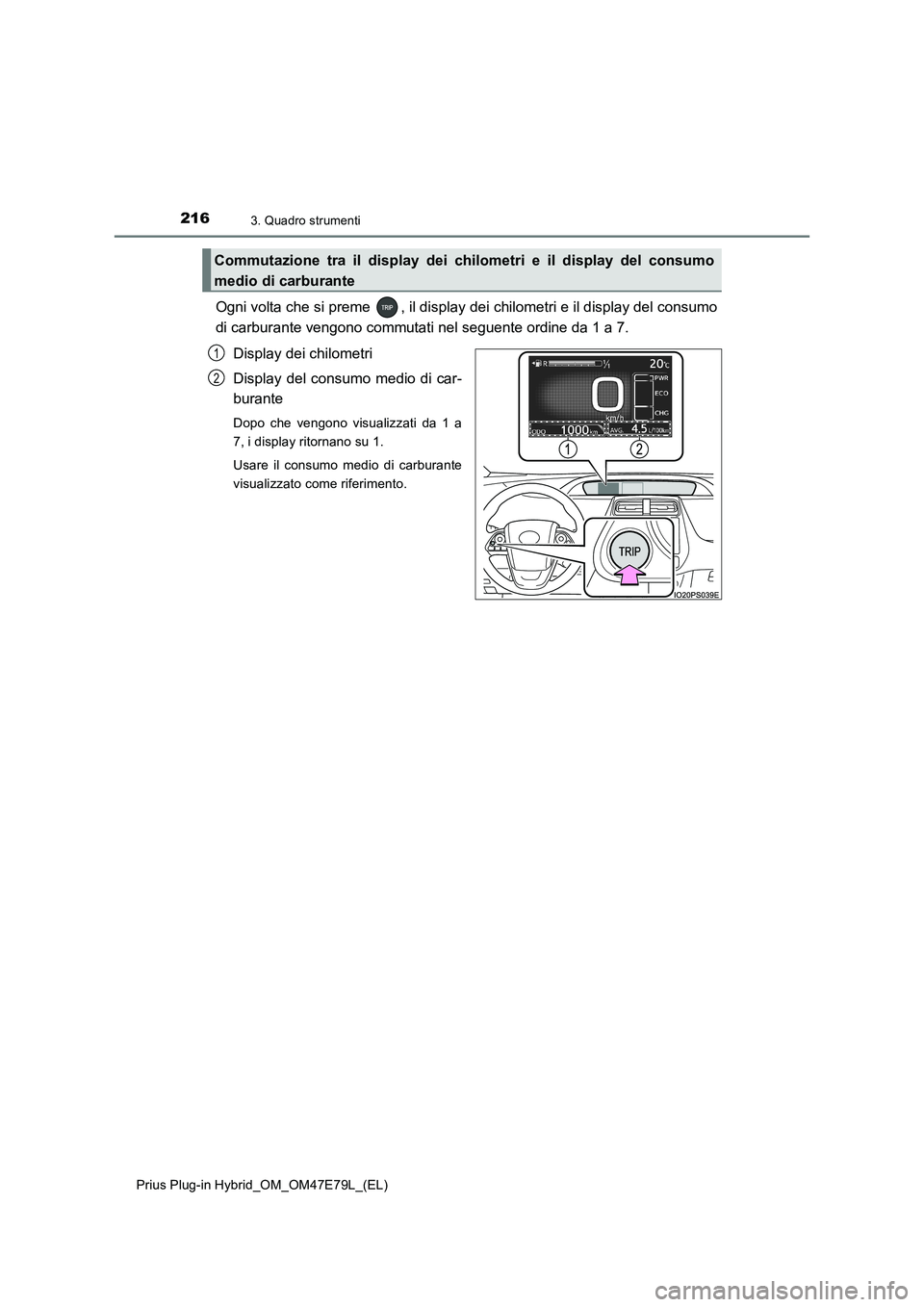

Ogni volta che si preme , il display dei chilometri e il display del consumo
di carburante vengono commutati nel seguente ordine da 1 a 7.
Display dei chilometri
Display del consumo medio di car-
burante
Dopo che vengono visualizzati da 1 a
7, i display ritornano su 1.
Usare il consumo medio di carburante
visualizzato come riferimento.
Commutazione tra il display dei chilometri e il display del consumo
medio di carburante
1
2

2173. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)

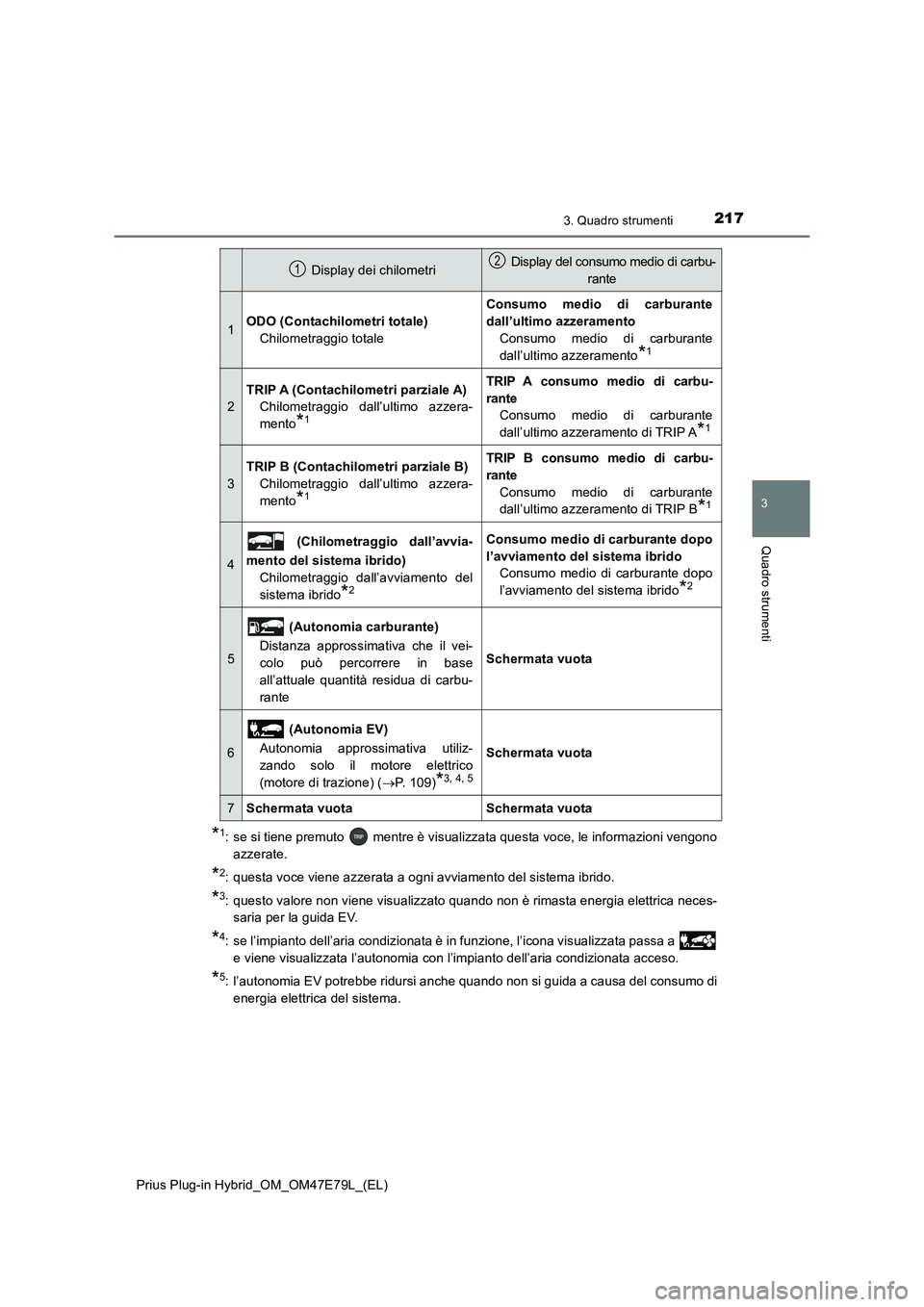

*1: se si tiene premuto mentre è visualizzata questa voce, le informazioni vengono
azzerate.
*2: questa voce viene azzerata a ogni avviamento del sistema ibrido.
*3: questo valore non viene visualizzato quando non è rimasta energia elettrica neces-
saria per la guida EV.
*4: se l’impianto dell’aria condizionata è in funzione, l’icona visualizzata passa a
e viene visualizzata l’autonomia con l’impianto dell’aria condizionata acceso.
*5: l’autonomia EV potrebbe ridursi anche quando non si guida a causa del consumo di
energia elettrica del sistema.
Display dei chilometri Display del consumo medio di carbu-
rante
1ODO (Contachilometri totale)
Chilometraggio totale
Consumo medio di carburante
dall’ultimo azzeramento
Consumo medio di carburante
dall’ultimo azzeramento
*1
2
TRIP A (Contachilometri parziale A)
Chilometraggio dall’ultimo azzera-
mento
*1
TRIP A consumo medio di carbu-
rante
Consumo medio di carburante
dall’ultimo azzeramento di TRIP A
*1
3
TRIP B (Contachilometri parziale B)
Chilometraggio dall’ultimo azzera-
mento
*1
TRIP B consumo medio di carbu-
rante
Consumo medio di carburante
dall’ultimo azzeramento di TRIP B
*1
4
(Chilometraggio dall’avvia-
mento del sistema ibrido)
Chilometraggio dall’avviamento del
sistema ibrido
*2
Consumo medio di carburante dopo
l’avviamento del sistema ibrido
Consumo medio di carburante dopo
l’avviamento del sistema ibrido
*2
5
(Autonomia carburante)
Distanza approssimativa che il vei-
colo può percorrere in base
all’attuale quantità residua di carbu-
rante
Schermata vuota
6
(Autonomia EV)
Autonomia approssimativa utiliz-
zando solo il motore elettrico
(motore di trazione) (P. 109)
*3, 4, 5
Schermata vuota
7Schermata vuotaSchermata vuota
12

2183. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Quando il sistema RSA (assistenza alla segnaletica stradale) e il limitatore di
velocità sono disattivati, si possono selezionare le informazioni nella scher-
mata secondaria.
Premere o sugli interrut-
tori di controllo del display e sele-
zionare la schermata secondaria.
Quando è selezionata la schermata
secondaria, viene visualizzato
sulla schermata secondaria.
Premere o sugli interruttori di controllo del display per selezionare
la voce del display.
Si può visualizzare una delle seguenti 4 voci.
Commutazione del contenuto visualizzato sulla schermata secondaria
1
2
