TOYOTA PRIUS PLUG-IN HYBRID 2022 Manuale duso (in Italian)

2393. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
X“Monitor di guida”
Visualizza informazioni quali il tempo di guida e la velocità media del vei-
colo, che sono collegate al display dei chilometri corrente. (P. 2 1 6 )
Contenuto corrente del display
Le informazioni visualizzate
mostrano su quali dati di guida si
basa il contenuto attualmente visua-
lizzato.
“Tempo trascorso”
“Velocità md.”
“Rap. guida EV”
Per la distanza visualizzata del display dei chilometri, viene visualizzata la per-
centuale percorsa utilizzando solo la potenza del motore elettrico.
Ogni volta che si preme , il display dei chilometri (P. 216) viene com-
mutato e il contenuto di “Monitor di guida” cambia come illustrato di
seguito.
*1: quando il consumo medio di carburante viene azzerato (P. 217), anche il display
“Monitor di guida” viene azzerato.
*2: quando il contachilometri parziale viene azzerato (P. 217), anche il display
“Monitor di guida” viene azzerato.
*3: questa voce viene azzerata a ogni avviamento del sistema ibrido.
1
2
3
4
Display dei chilo-
metriContenuto di “Monitor di guida”
ODODopo resettaggioInformazioni dall’ultimo azzeramento*1
TRIP ATRIP AInformazioni basate sui dati di guida di TRIP
A
*2
TRIP BTRIP BInformazioni basate sui dati di guida di TRIP
B
*2
Dopo l’avvia-
mentoInformazioni dall’avviamento del sistema
ibrido
*3
Schermata vuota
1

2403. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
X“Monitor di guida 2”
Sono visualizzate le seguenti informazioni della guida EV.
Consumo totale medio di ener-
gia elettrica
Indica il consumo totale medio
di energia elettrica dall’ultimo
azzeramento fino a quando
viene nuovamente azzerato.
*1
Autonomia EV (senza utilizzare
l’impianto dell’aria condizionata)
Indica la distanza stimata percorribile con la batteria ibrida (batteria di
trazione) residua corrente. (P. 109)
*2
Autonomia EV (utilizzando l’impianto dell’aria condizionata)
Indica la distanza stimata percorribile con la batteria ibrida (batteria di
trazione) residua corrente mentre si utilizza l’impianto dell’aria condizio-
nata.
*2
Quantità di energia elettrica generata e accumulata tramite l’impianto di
ricarica ad energia solare (se in dotazione)
Indica la quantità di energia elettrica generata e accumulata sino a quel
momento tramite l’impianto di ricarica ad energia solare.
*1: quando si esegue l’operazione “Azzer consumo elettricità” (P. 254), i dati di
consumo totale medio di energia elettrica vengono cancellati.
*2: l’autonomia EV potrebbe ridursi anche quando non si guida a causa del con-
sumo di energia elettrica del sistema.
1
2
3
4

2413. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
X“Eco-diario”
La cronologia del consumo medio di energia elettrica, il rapporto di carico
dell’impianto dell’aria condizionata (“Rapp. car. A/C”)
*, la distanza per-
corsa e il consumo medio di carburante possono essere visualizzati in una
tabella in base al giorno (“Giorno”) o al mese (“Mese”).
*: indica la percentuale di energia elettrica consumata dalla batteria ibrida (batteria
di trazione) per alimentare l’impianto dell’aria condizionata.
Q
Come interpretare il display
Valore del giorno/mese
Data/mese delle informazioni memorizzate
Consumo medio di energia elettrica del giorno/mese
“Rapp. car. A/C” del giorno/mese
Distanza totale percorsa per il giorno/mese
Consumo medio di carburante del giorno/mese
Display a schede
Il display può essere commutato premendo per accedere alla condizione di
selezione, quindi utilizzando o degli interruttori di controllo del display.
1
2
3
4
5
6
7

2423. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q
Controllo della cronologia
Quando ciascuna schermata è selezionata, i dati storici dei seguenti inter-
valli possono essere visualizzati premendo o sugli interruttori di
controllo del display.
OSe il numero di dati sopra indicato viene superato, le informazioni più
vecchie vengono cancellate.
OPer azzerare la cronologia, eseguire “Reimp cron.” nelle impostazioni
“Cont. pers.” (P. 253). (Le informazioni “Giorno” e “Mese” possono
essere azzerate in maniera indipendente).
QImpostazione del calendario
P. 2 5 5
Le impostazioni dell’orologio si pos-
sono modificare.
Schermata visualizzataInformazioni visualizzateInformazioni memorizzate
“Giorno”
4 rapporti
Fino a 32 rapporti
(8 schermate)
“Mese”Fino a 12 rapporti
(3 schermate)
Display impostazione orologio
ElementoRisultato impostazione
Regola l’ora. (P. 202)
Imposta i minuti su
“00”. (P. 203)

2433. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Visualizza una bussola collegata al
sistema di navigazione. Inoltre,
quando il sistema di navigazione sta
impartendo le indicazioni di percorso
all’incrocio durante le indicazioni di
percorso a destinazione, sul display
multi-informazioni vengono visualiz-
zate anche le indicazioni di percorso
all’incrocio.
L’immagine è fornita esclusivamente a titolo esemplificativo e può differire da quella
reale.
Per informazioni su come impostare la destinazione e passare alle indicazioni sulla
mappa, consultare “Sistema di navigazione satellitare Manuale di uso e manuten-
zione”.
Sono visualizzate le informazioni rela-
tive alla sorgente audio attualmente
selezionata.
L’immagine è fornita esclusivamente a
titolo esemplificativo e può differire da
quella reale.
Per commutare la sorgente audio, pre-
mere per visualizzare la schermata
di selezione della sorgente audio, pre-
mere o degli interruttori di con-
trollo del display e selezionare la
sorgente audio desiderata, quindi pre-
mere .
Per interrompere la selezione della sorgente audio, premere sulla schermata di
selezione della sorgente audio.
Schermata collegata al sistema di navigazione
Display dell’impianto audio

2443. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Lo stato delle impostazioni dell’impianto dell’aria condizionata può essere
controllato nella schermata e le impostazioni possono essere modificate uti-
lizzando gli interruttori di controllo del display.
Sulla schermata delle impostazioni dell’aria condizionata, premere o degli
interruttori di controllo del display per commutare il contenuto del display.
Per informazioni sulla funzione dell’impianto dell’aria condizionata, consultare
P. 5 2 4 .
Q
Il display della schermata e le voci delle impostazioni possono essere
modificati
Schermata impostazioni dell’impianto dell’aria condizionata

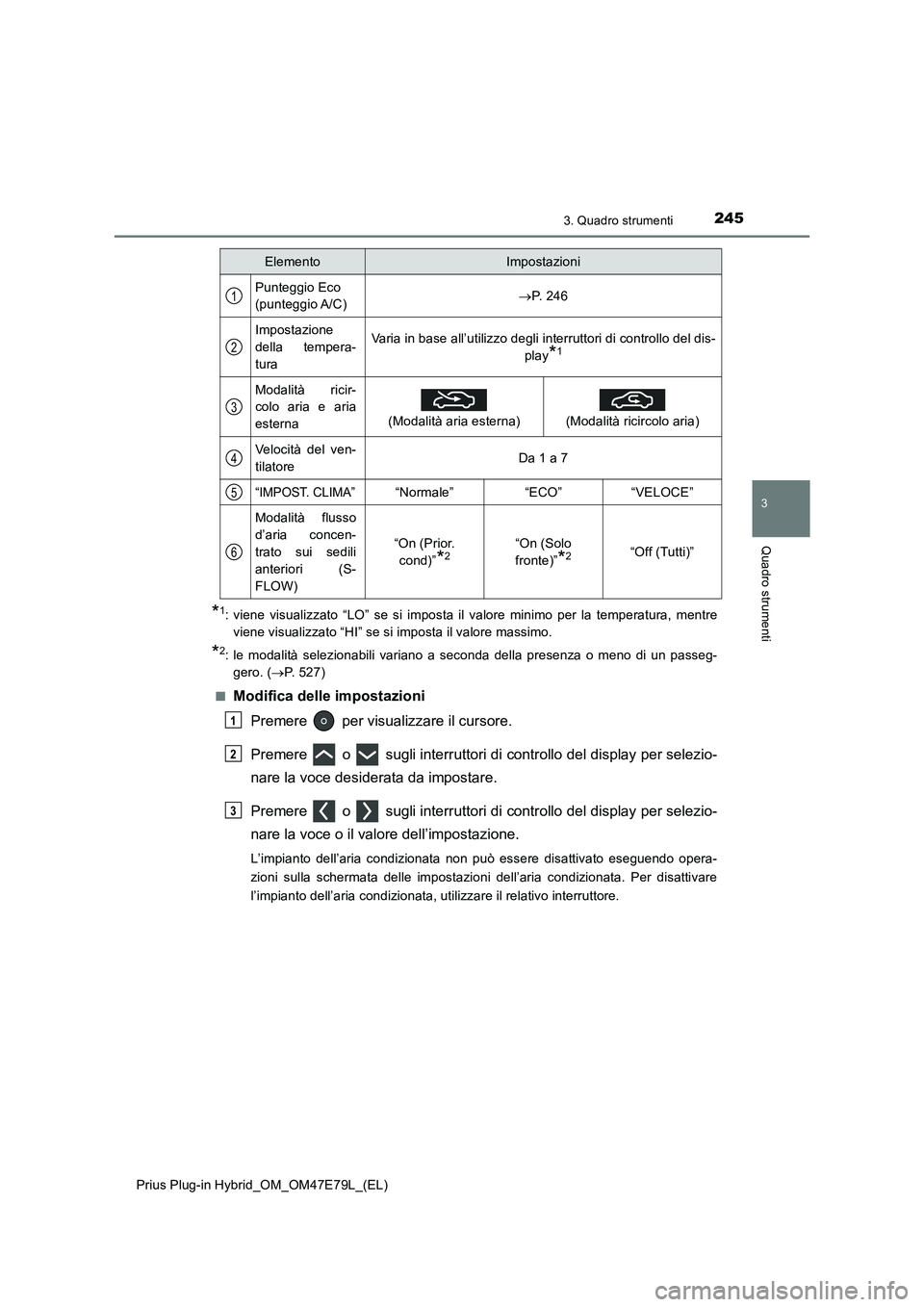

2453. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
*1: viene visualizzato “LO” se si imposta il valore minimo per la temperatura, mentre
viene visualizzato “HI” se si imposta il valore massimo.
*2: le modalità selezionabili variano a seconda della presenza o meno di un passeg-
gero. (P. 527)
Q
Modifica delle impostazioni
Premere per visualizzare il cursore.
Premere o sugli interruttori di controllo del display per selezio-
nare la voce desiderata da impostare.
Premere o sugli interruttori di controllo del display per selezio-
nare la voce o il valore dell’impostazione.
L’impianto dell’aria condizionata non può essere disattivato eseguendo opera-
zioni sulla schermata delle impostazioni dell’aria condizionata. Per disattivare
l’impianto dell’aria condizionata, utilizzare il relativo interruttore.
ElementoImpostazioni
Punteggio Eco
(punteggio A/C)P. 246
Impostazione
della tempera-
turaVaria in base all’utilizzo degli interruttori di controllo del dis-
play
*1
Modalità ricir-
colo aria e aria
esterna
(Modalità aria esterna)
(Modalità ricircolo aria)
Velocità del ven-
tilatoreDa 1 a 7
“IMPOST. CLIMA”“Normale”“ECO”“VELOCE”
Modalità flusso
d’aria concen-
trato sui sedili
anteriori (S-
FLOW)
“On (Prior.
cond)”
*2“On (Solo
fronte)”
*2“Off (Tutti)”
1
2
3
4
5
6
1
2
3

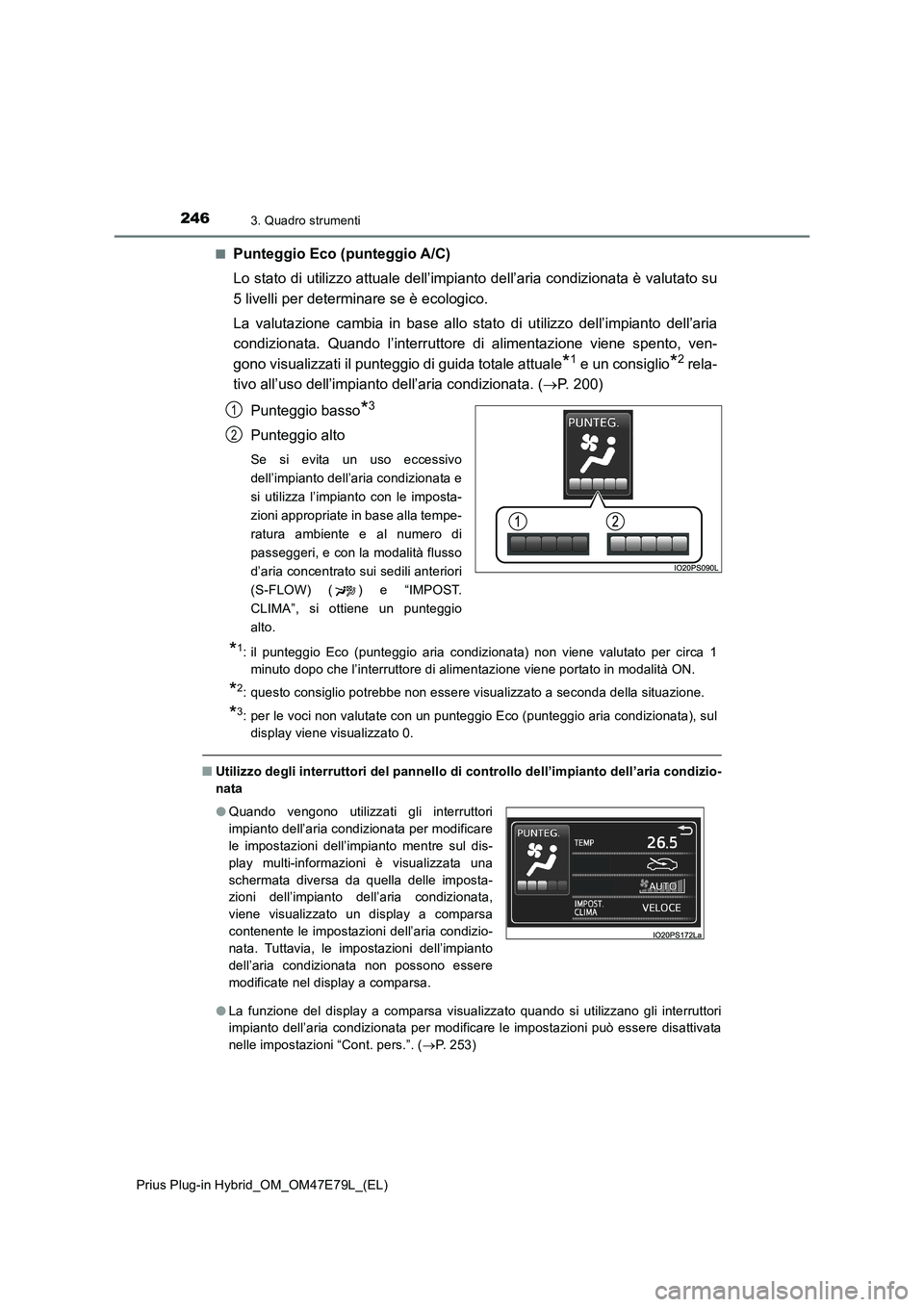

2463. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)Q
Punteggio Eco (punteggio A/C)
Lo stato di utilizzo attuale dell’impianto dell’aria condizionata è valutato su
5 livelli per determinare se è ecologico.
La valutazione cambia in base allo stato di utilizzo dell’impianto dell’aria
condizionata. Quando l’interruttore di alimentazione viene spento, ven-
gono visualizzati il punteggio di guida totale attuale
*1 e un consiglio*2 rela-
tivo all’uso dell’impianto dell’aria condizionata. (P. 200)
Punteggio basso
*3
Punteggio alto
Se si evita un uso eccessivo
dell’impianto dell’aria condizionata e
si utilizza l’impianto con le imposta-
zioni appropriate in base alla tempe-
ratura ambiente e al numero di
passeggeri, e con la modalità flusso
d’aria concentrato sui sedili anteriori
(S-FLOW) ( ) e “IMPOST.
CLIMA”, si ottiene un punteggio
alto.
*1: il punteggio Eco (punteggio aria condizionata) non viene valutato per circa 1
minuto dopo che l’interruttore di alimentazione viene portato in modalità ON.
*2: questo consiglio potrebbe non essere visualizzato a seconda della situazione.
*3: per le voci non valutate con un punteggio Eco (punteggio aria condizionata), sul
display viene visualizzato 0.
QUtilizzo degli interruttori del pannello di controllo dell’impianto dell’aria condizio-
nata
OLa funzione del display a comparsa visualizzato quando si utilizzano gli interruttori
impianto dell’aria condizionata per modificare le impostazioni può essere disattivata
nelle impostazioni “Cont. pers.”. (P. 253)
1
2
OQuando vengono utilizzati gli interruttori
impianto dell’aria condizionata per modificare
le impostazioni dell’impianto mentre sul dis-
play multi-informazioni è visualizzata una
schermata diversa da quella delle imposta-
zioni dell’impianto dell’aria condizionata,
viene visualizzato un display a comparsa
contenente le impostazioni dell’aria condizio-
nata. Tuttavia, le impostazioni dell’impianto
dell’aria condizionata non possono essere
modificate nel display a comparsa.

2473. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)QPunteggio Eco (punteggio A/C)
OLo stato delle impostazioni delle seguenti funzioni dell’impianto dell’aria condizionata
influenza il punteggio.
• Impostazione della temperatura
• Regolazione della velocità del ventilatore
• Modalità ricircolo aria e aria esterna
• Pulsante “A/C”
• Modalità flusso d’aria concentrato sui sedili anteriori (S-FLOW)
• “IMPOST. CLIMA”
OIl punteggio Eco (punteggio aria condizionata) viene valutato in base alla tempera-
tura ambiente e alla temperatura dell’abitacolo. Di conseguenza, anche se vengono
sempre utilizzate le stesse impostazioni per l’impianto dell’aria condizionata, la valu-
tazione cambierà in base a fattori quali la stagione e il tempo.
OSe l’impianto dell’aria condizionata non viene utilizzato o la modalità di ventilazione è
impostata su o , il punteggio Eco (punteggio aria condizionata) non viene
valutato. (Quando l’impianto dell’aria condizionata non viene valutato, il suo stato di
utilizzo non influenza il punteggio Eco totalizzato).
OIl punteggio Eco (punteggio aria condizionata) è una funzione che aiuta a selezio-
nare un’impostazione dell’impianto dell’aria condizionata che riduce il consumo di
energia elettrica e carburante e non una funzione che soddisfa sia la comodità sia il
consumo di carburante ridotto.

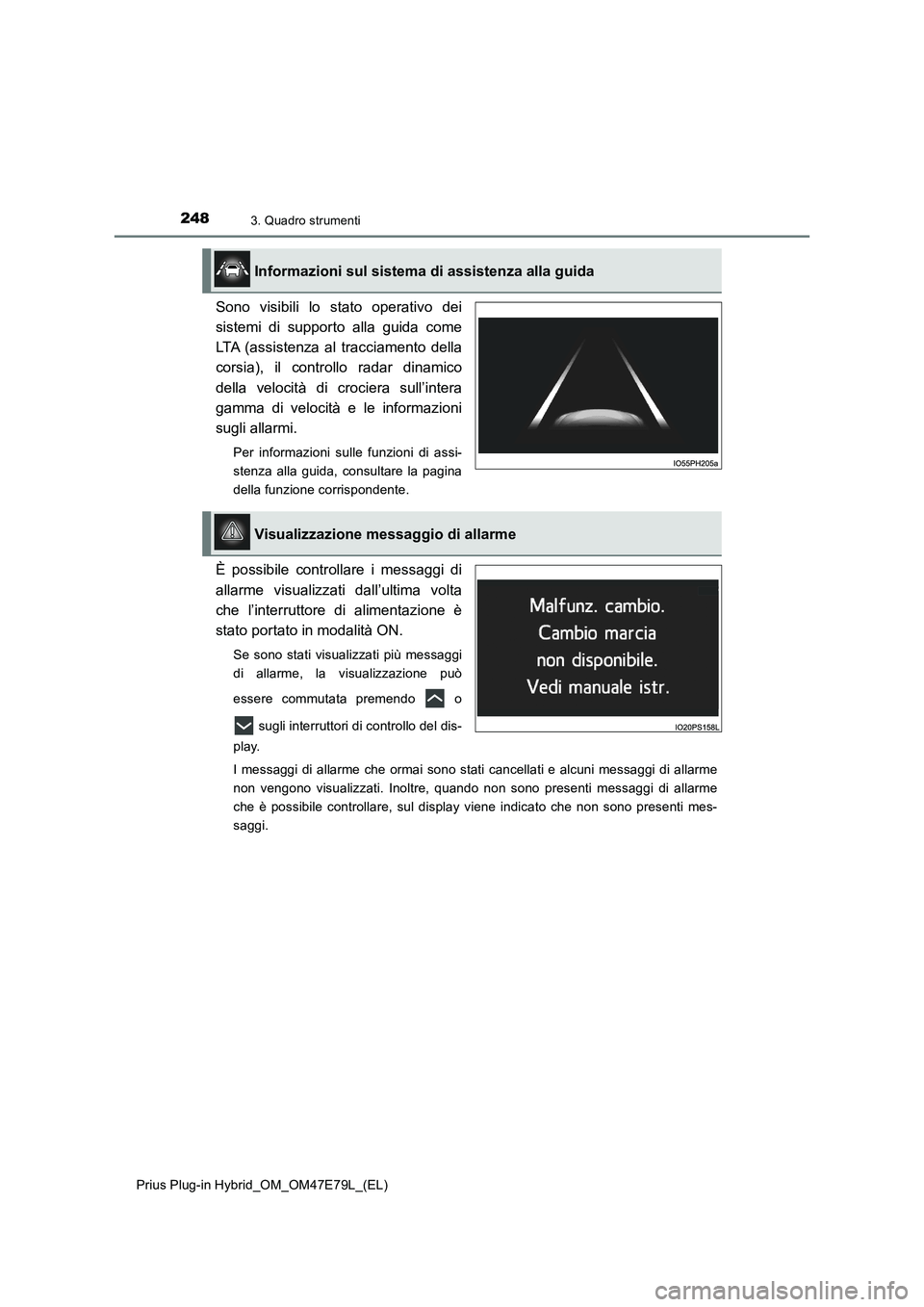

2483. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47E79L_(EL)
Sono visibili lo stato operativo dei
sistemi di supporto alla guida come
LTA (assistenza al tracciamento della
corsia), il controllo radar dinamico
della velocità di crociera sull’intera
gamma di velocità e le informazioni
sugli allarmi.
Per informazioni sulle funzioni di assi-
stenza alla guida, consultare la pagina
della funzione corrispondente.
È possibile controllare i messaggi di
allarme visualizzati dall’ultima volta
che l’interruttore di alimentazione è
stato portato in modalità ON.
Se sono stati visualizzati più messaggi
di allarme, la visualizzazione può
essere commutata premendo o
sugli interruttori di controllo del dis-
play.
I messaggi di allarme che ormai sono stati cancellati e alcuni messaggi di allarme
non vengono visualizzati. Inoltre, quando non sono presenti messaggi di allarme
che è possibile controllare, sul display viene indicato che non sono presenti mes-
saggi.
Informazioni sul sistema di assistenza alla guida
Visualizzazione messaggio di allarme
