TOYOTA PRIUS PLUG-IN HYBRID 2022 Návod na použití (in Czech)

6297-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče

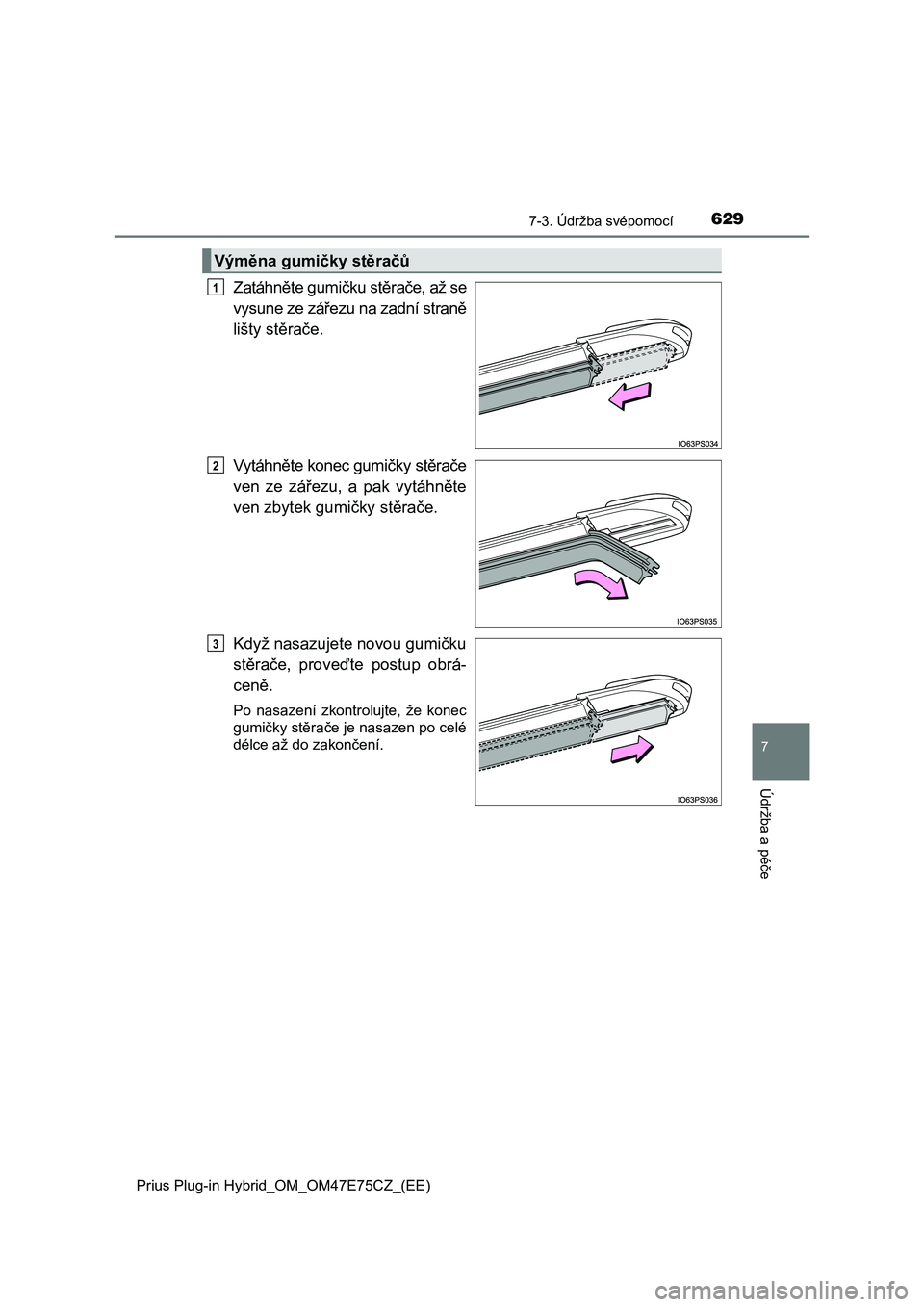

Zatáhněte gumičku stěrače, až se
vysune ze zářezu na zadní straně
lišty stěrače.
Vytáhněte konec gumičky stěrače
ven ze zářezu, a pak vytáhněte
ven zbytek gumičky stěrače.
Když nasazujete novou gumičku
stěrače, proveďte postup obrá-
ceně.
Po nasazení zkontrolujte, že konec
gumičky stěrače je nasazen po celé
délce až do zakončení.
Výměna gumičky stěračů
1
2
3

6307-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

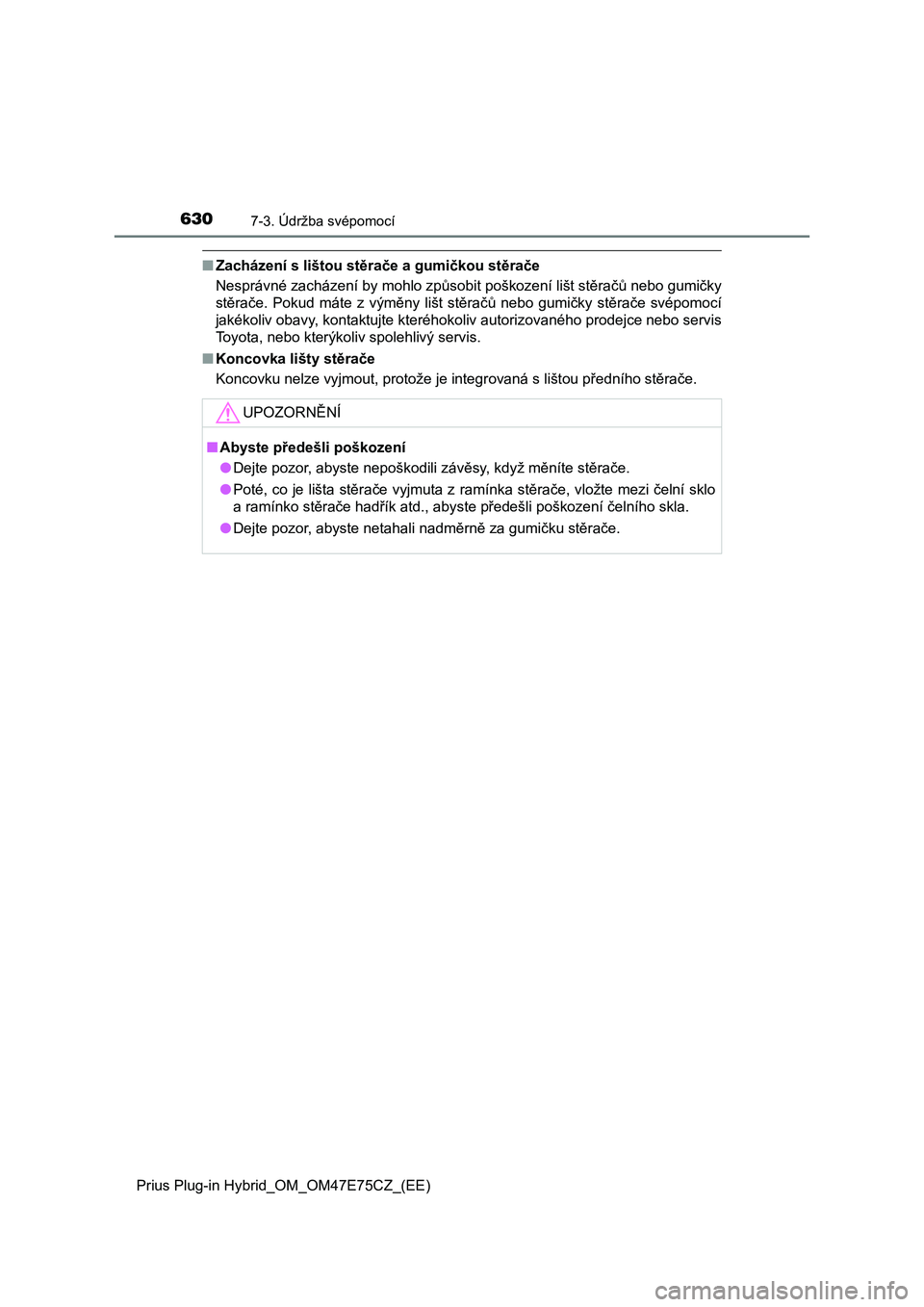

■Zacházení s lištou stěrače a gumičkou stěrače
Nesprávné zacházení by mohlo způsobit poškození lišt stěračů ne bo gumičky
stěrače. Pokud máte z výměny lišt stěračů nebo gumičky stěrače svépomocí
jakékoliv obavy, kontaktujte kteréhokoliv autorizovaného prodej ce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
■ Koncovka lišty stěrače
Koncovku nelze vyjmout, protože je integrovaná s lištou předníh o stěrače.
UPOZORNĚNÍ
■Abyste předešli poškození
● Dejte pozor, abyste nepoškodili závěsy, když měníte stěrače.
● Poté, co je lišta stěrače vyjmuta z ramínka stěrače, vložte mezi čelní sklo
a ramínko stěrače hadřík atd., abyste předešli poškození čelníh o skla.
● Dejte pozor, abyste netahali nadměrně za gumičku stěrače.

6317-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče

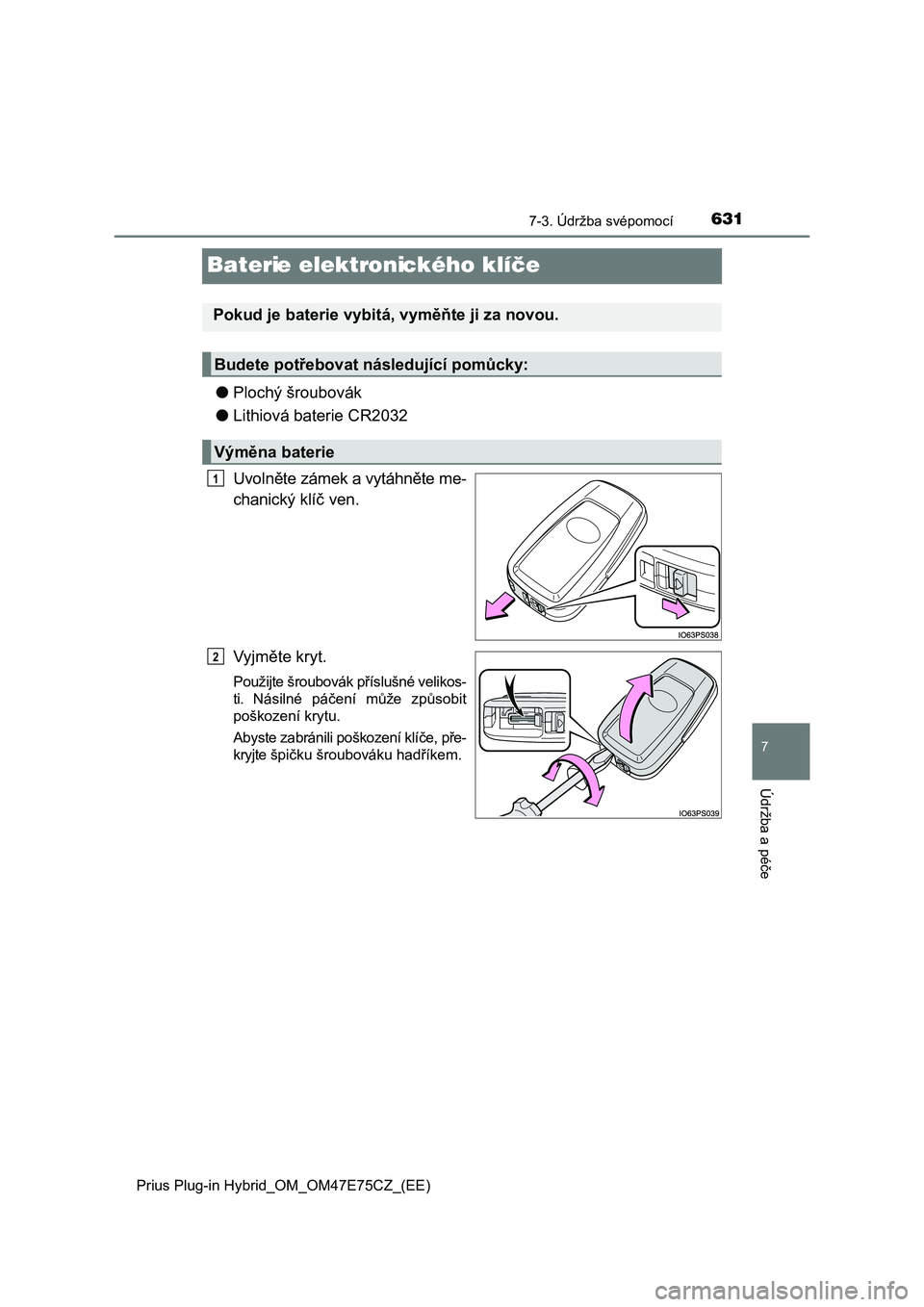

Baterie elektronického klíče
●Plochý šroubovák
● Lithiová baterie CR2032
Uvolněte zámek a vytáhněte me-
chanický klíč ven.
Vyjměte kryt.
Použijte šroubovák příslušné velikos-
ti. Násilné páčení může způsobit
poškození krytu.
Abyste zabránili poškození klíče, pře-
kryjte špičku šroubováku hadříkem.
Pokud je baterie vybitá , vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2

6327-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

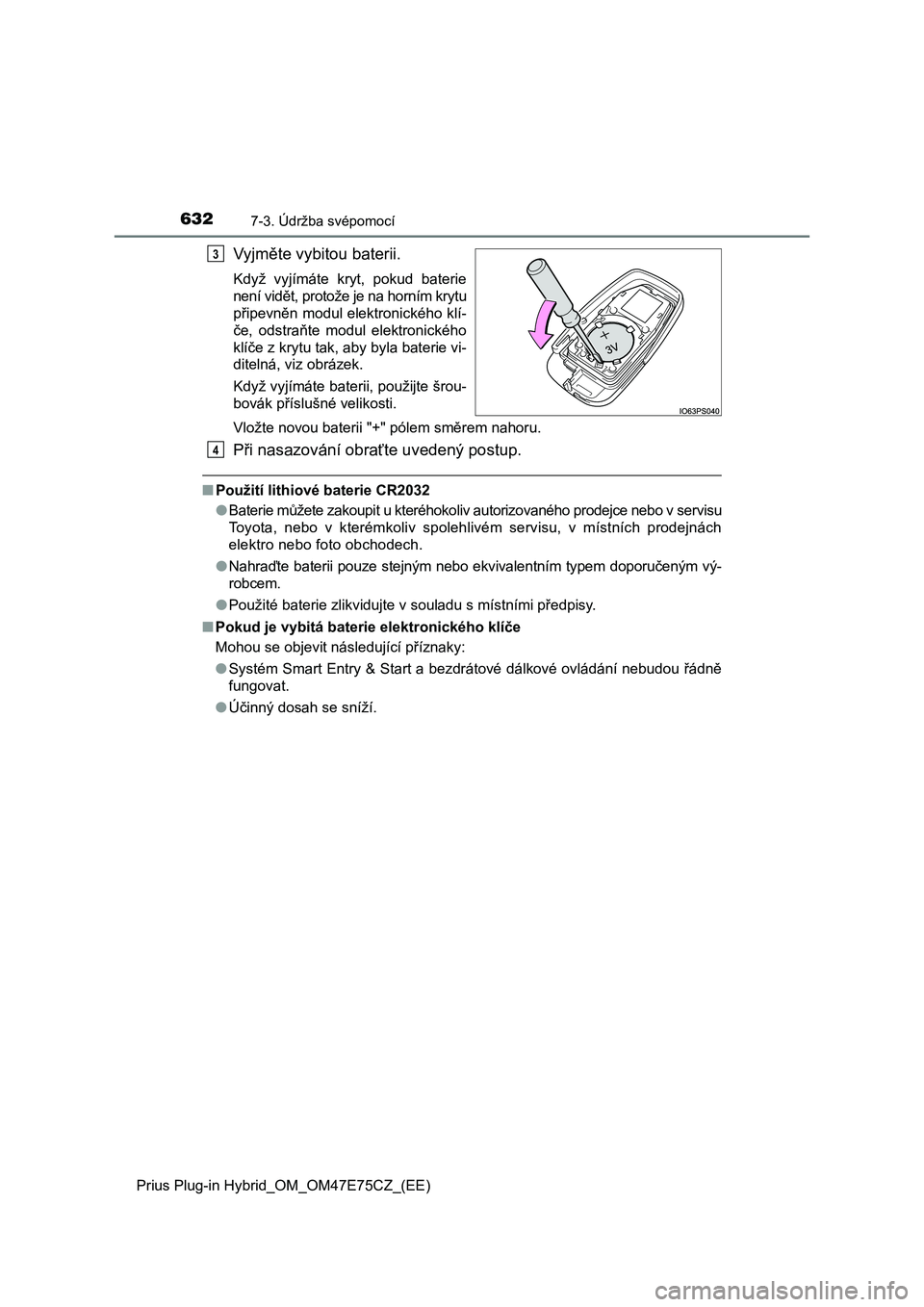

Vyjměte vybitou baterii.
Když vyjímáte kryt, pokud baterie
není vidět, protože je na horním krytu
připevněn modul elektronického klí-
če, odstraňte modul elektronického
klíče z krytu tak, aby byla baterie vi-
ditelná, viz obrázek.
Když vyjímáte baterii, použijte šrou-
bovák příslušné velikosti.
Vložte novou baterii "+" pólem směrem nahoru.
Při nasazování obraťte uvedený postup.
■ Použití lithiové baterie CR2032
● Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v servisu
Toyota, nebo v kterémkoliv spolehlivém servisu, v místních prod ejnách
elektro nebo foto obchodech.
● Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným vý-
robcem.
● Použité baterie zlikvidujte v souladu s místními předpisy.
■ Pokud je vybitá baterie elektronického klíče
Mohou se objevit následující příznaky:
● Systém Smart Entry & Start a bezdrátové dálkové ovládání nebudou řádně
fungovat.
● Účinný dosah se sníží.
3
4

6337-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče

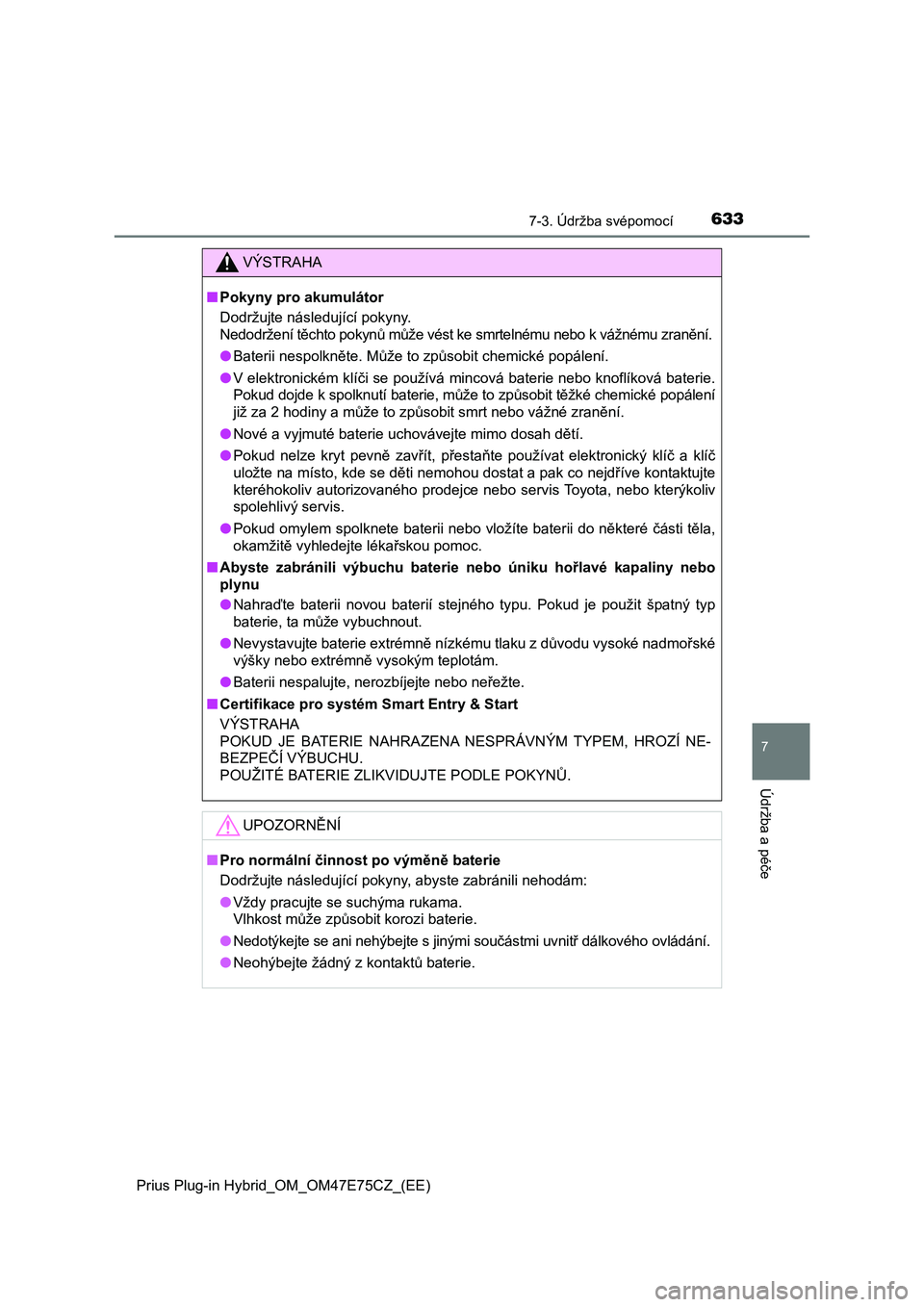

VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
● Baterii nespolkněte. Může to způsobit chemické popálení.
● V elektronickém klíči se používá mincová baterie nebo knoflíková baterie.
Pokud dojde k spolknutí baterie, může to způsobit těžké chemick é popálení
již za 2 hodiny a může to způsobit smrt nebo vážné zranění.
● Nové a vyjmuté baterie uchovávejte mimo dosah dětí.
● Pokud nelze kryt pevně zavřít, přestaňte používat elektronický klíč a klíč
uložte na místo, kde se děti nemohou dostat a pak co nejdříve k ontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo k terýkoliv
spolehlivý servis.
● Pokud omylem spolknete baterii nebo vložíte baterii do některé části těla,
okamžitě vyhledejte lékařskou pomoc.
■ Abyste zabránili výbuchu baterie nebo úniku hořlavé kapaliny nebo
plynu
● Nahraďte baterii novou baterií stejného typu. Pokud je použit špatný typ
baterie, ta může vybuchnout.
● Nevystavujte baterie extrémně nízkému tlaku z důvodu vysoké nadmořské
výšky nebo extrémně vysokým teplotám.
● Baterii nespalujte, nerozbíjejte nebo neřežte.
■ Certifikace pro systém Smart Entry & Start
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU.
POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■ Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
● Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
● Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
● Neohýbejte žádný z kontaktů baterie.

6347-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

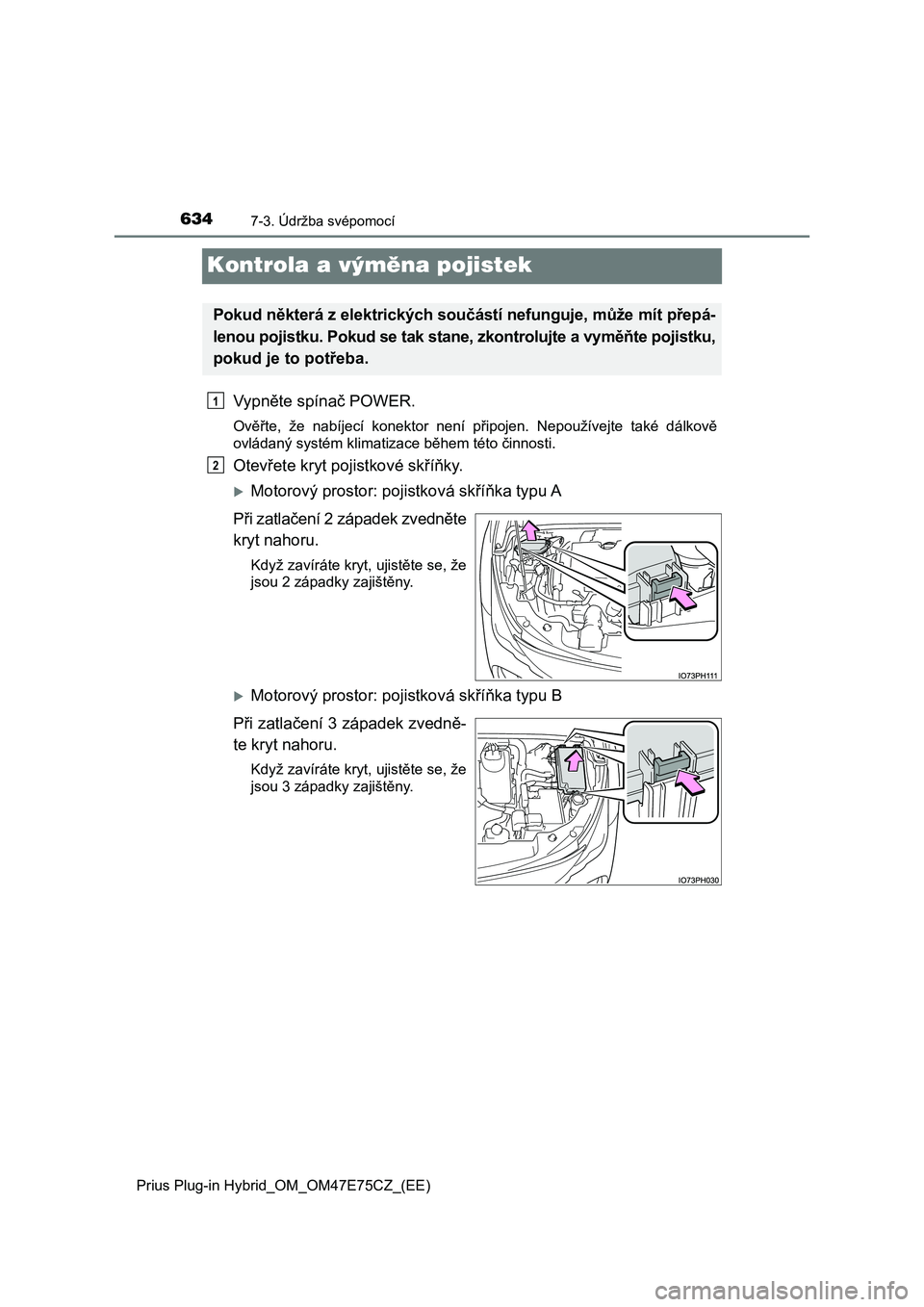

Kontrola a výměna pojistek
Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připojen. Nepoužívejte také dálkově
ovládaný systém klimatizace během této činnosti.
Otevřete kryt pojistkové skříňky.
Motorový prostor: poji stková skříňka typu A
Při zatlačení 2 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 2 západky zajištěny.
Motorový prostor: poji stková skříňka typu B
Při zatlačení 3 západek zvedně-
te kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Pokud některá z elektrických souč ástí nefunguje, může mít přepá-
lenou pojistku. Pokud se tak stan e, zkontrolujte a vyměňte pojistku,
pokud je to potřeba.
1
2

6357-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče
Levá strana přístrojového panelu (vozidla s levostranným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování sti-
skněte západku.
Levá strana přístrojového panelu (vozidla s pravostranným řízen ím)
Zatlačte výstupek dovnitř a vy-
jměte kryt.
Při stisknutí uvolňovací pojistky
odpojte konektor.
Vyjměte víčko.
Při vyjímání nebo nasazování
stiskněte západku.
Vyjměte pojistku.
Vytahovákem lze vyjímat pouze
pojistky typu A.
1
2
3
3

6367-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

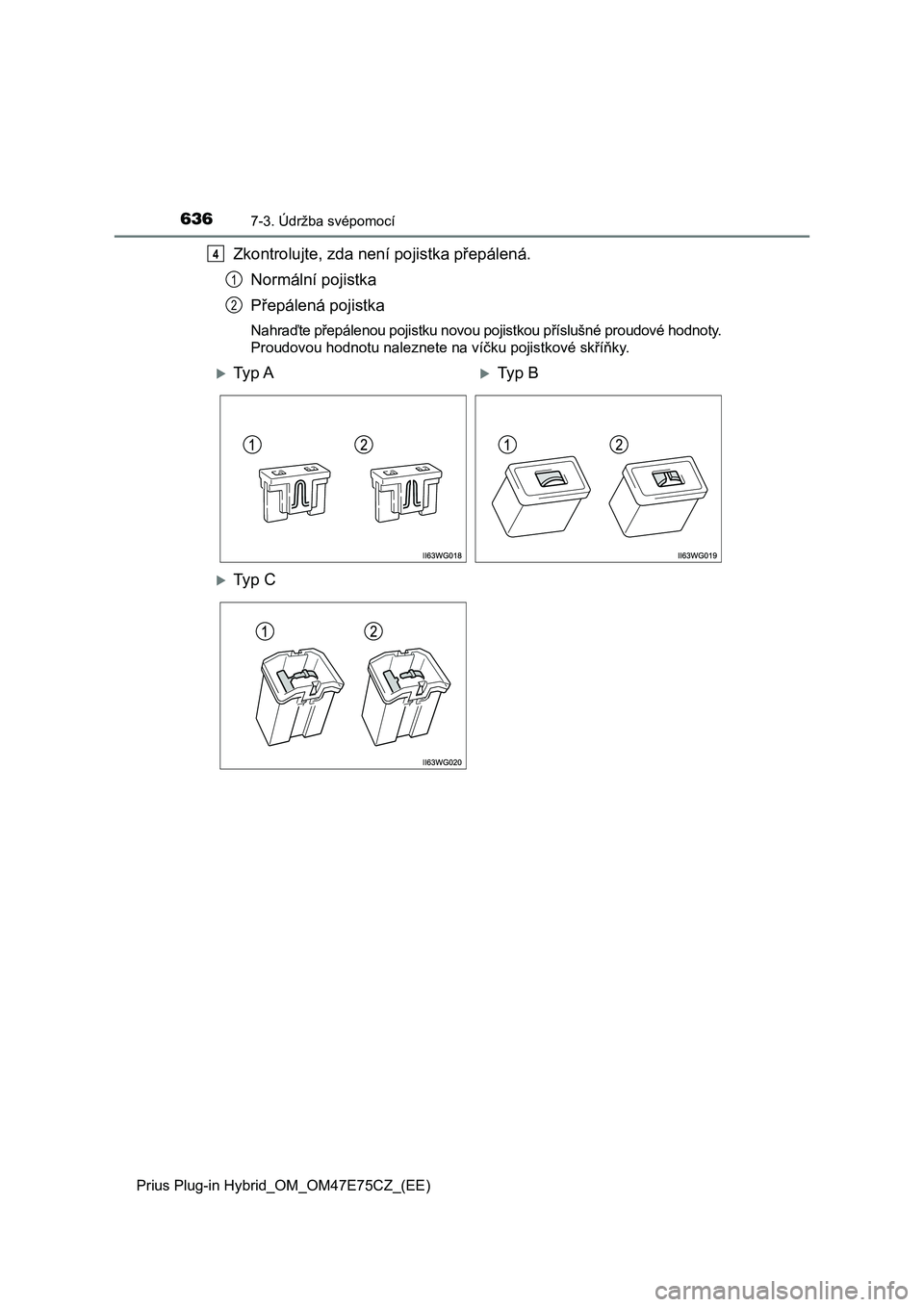

Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku pojistkové skříňky.
4
1
2
Ty p ATy p B
Ty p C

6377-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče

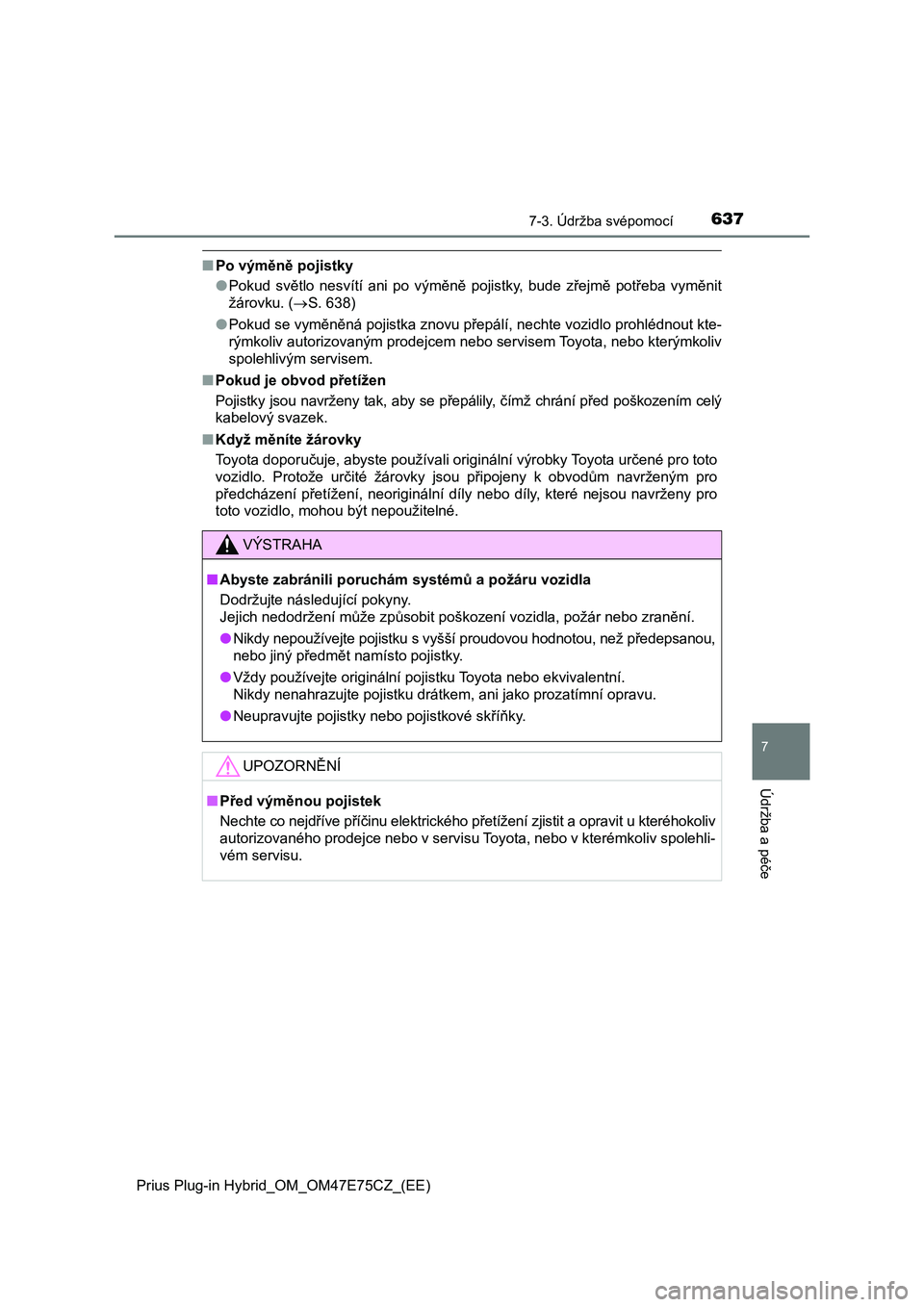

■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 638)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením celý
kabelový svazek.
■ Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota u rčené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrže ným pro
předcházení přetížení, neoriginální díly nebo díly, které nejso u navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou,
nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kteréhokoliv
autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkol iv spolehli-
vém servisu.

6387-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

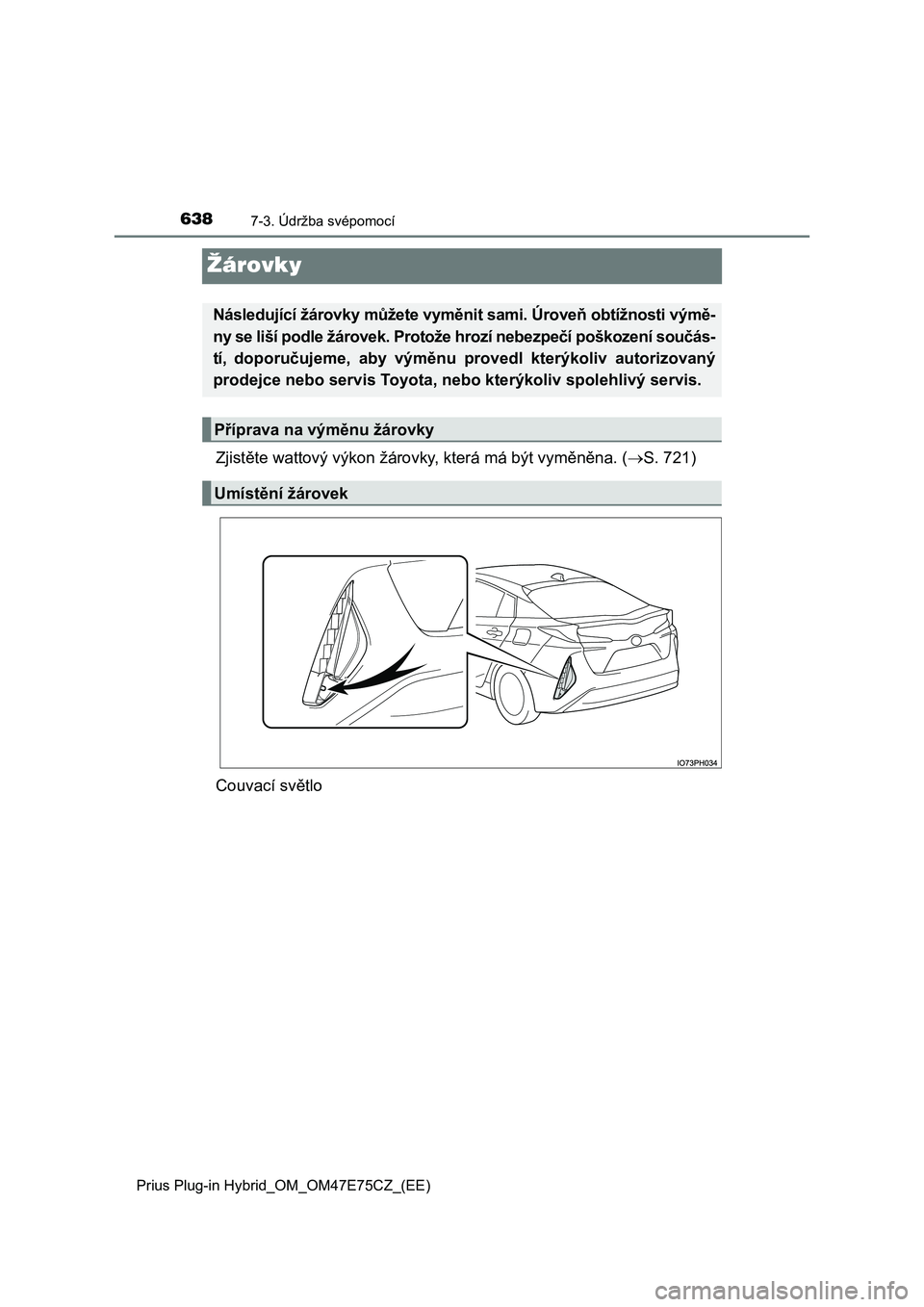

Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 721)
Couvací světlo
Následující žárovky mů žete vyměnit sami. Úroveň obtížnosti výmě-
ny se liší podle žárovek. Protože hrozí nebezpečí poškození sou čás-
tí, doporučujeme, aby výměnu prov edl kterýkoliv autorizovaný
prodejce nebo servis Toyota, neb o kterýkoliv spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
