TOYOTA PRIUS PLUG-IN HYBRID 2022 Návod na použití (in Czech)

6197-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče

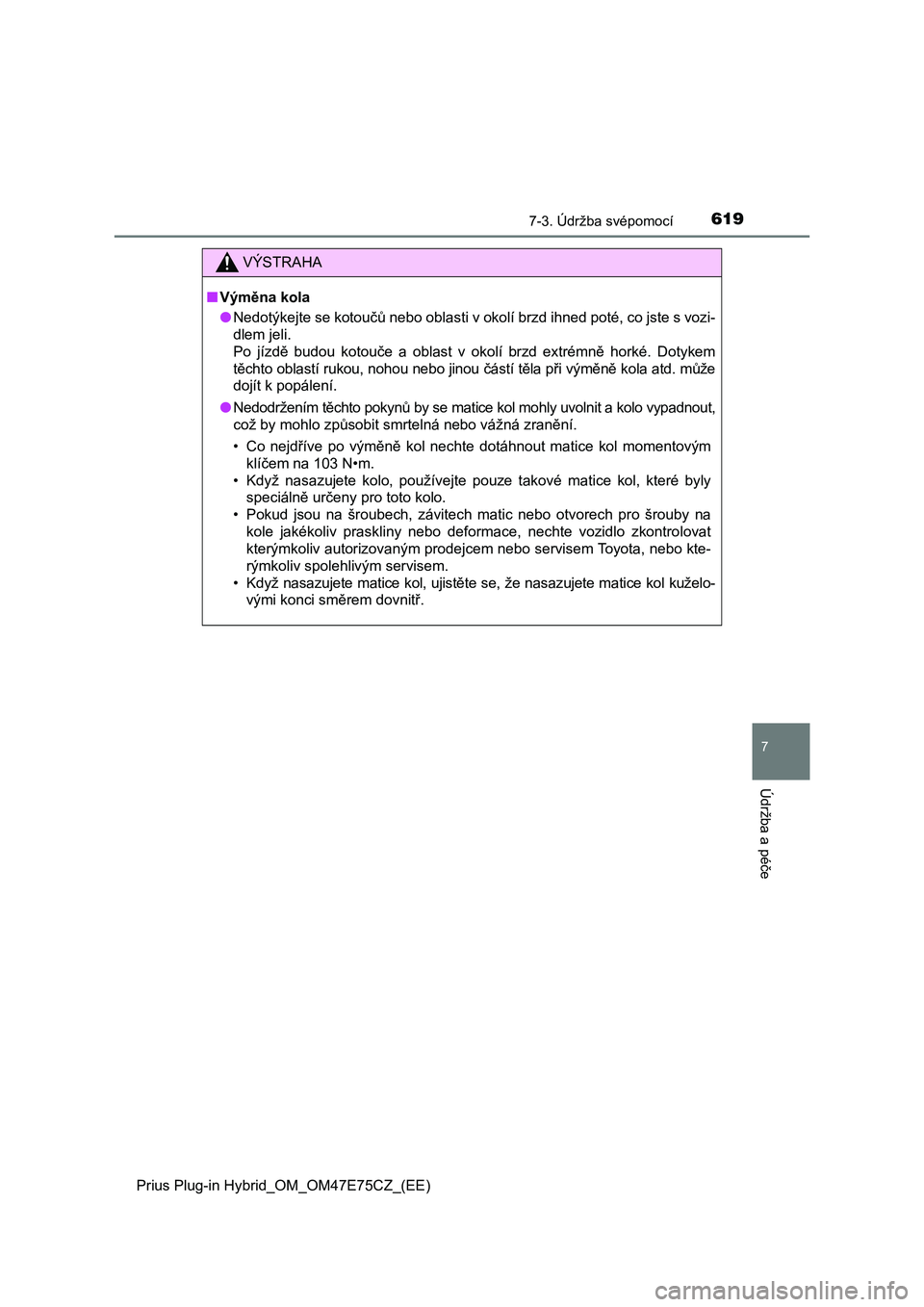

VÝSTRAHA
■Výměna kola
● Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Do tykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně ko la atd. může
dojít k popálení.
● Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypadnout,
což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentov ým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, kter é byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šroub y na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontro lovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuželo-
vými konci směrem dovnitř.

6207-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Odstraňte všechny nečistoty nebo
cizí látky ze styčné plochy kola.
Pokud jsou na styčné ploše kola cizí
látky, matice kol se mohou během
jízdy uvolnit a kolo může z vozidla
odletět.
Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Otáčejte maticemi s límcem, až se
límce dotknou kola.
Spusťte vozidlo na zem.
Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment:
103 N•m
Uložte zvedák a veškeré nářadí.
Nasazení kola
1
Límec
Disk kolaO
P
Q
R

6217-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče
■Zvedací místo
■ Uložení zvedáku
Značka označující zvedací místo je vyraže-
na na spodní straně vozidla.
Zasuňte zvedák úplně do úložného místa
a otáčejte částí , abyste zvedák zajistili.A

6227-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■ Certifikace pro zvedák

6237-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpeč ně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě n ebo náhlém
zabrzdění.
UPOZORNĚNÍ
■ Když měníte pneumatiky
Když demontujete nebo montujete kola, pneumatiky nebo ventilek a vysílač
výstražného systému tlaku pneumatik, kontaktujte kteréhokoliv a utorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis, protože venti-
lek a vysílač výstražného systému tlaku pneumatik se může při c hybném za-
cházení poškodit.
■ Zacházení s dekorativními pryskyřicovými součástmi (pro vozidla se
17palcovými koly)
 S. 570

6247-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Filtr klimatizace
Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připojen. Nepoužívejte také dálkově
ovládaný systém klimatizace během této činnosti.
Otevřete dveře s polujezdce vpředu.
Ponecháním otevřených dveří můžete předejít neočekávané činnosti dálkově
ovládaného systému klimatizace. ( S. 536)
Otevřete odkládací schránku a vy-
suňte tlumič.
Stiskněte odklá dací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odklá dací schránku,
přičemž ji podpírejte.
Filtr klimatizace se musí pravidelně vyměňovat, aby byla zajišt ěna
účinnost klimatizace.
Výměna filtru klimatizace
1
2
3
4

6257-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče
Při úplně otevřené odkládací
schránce lehce odkládací schrán-
ku nadzvedněte a zatáhněte ji
směrem k sedadlu, abyste od-
pojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, pokud
se odkládací schránka neodpojí při
lehkém zatažení. Spíše táhněte
směrem k sedadlu při mírném upra-
vování výšky odkládací schránky.
Vyjměte kryt filtru.
Odjistěte kryt filtru.
Posuňte kryt filtru ve směru šipky a pak ho vytáhněte ven ze zá věsů.
Vyjměte pouzdro filtru.
5
6
1
2
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením
7

6267-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)

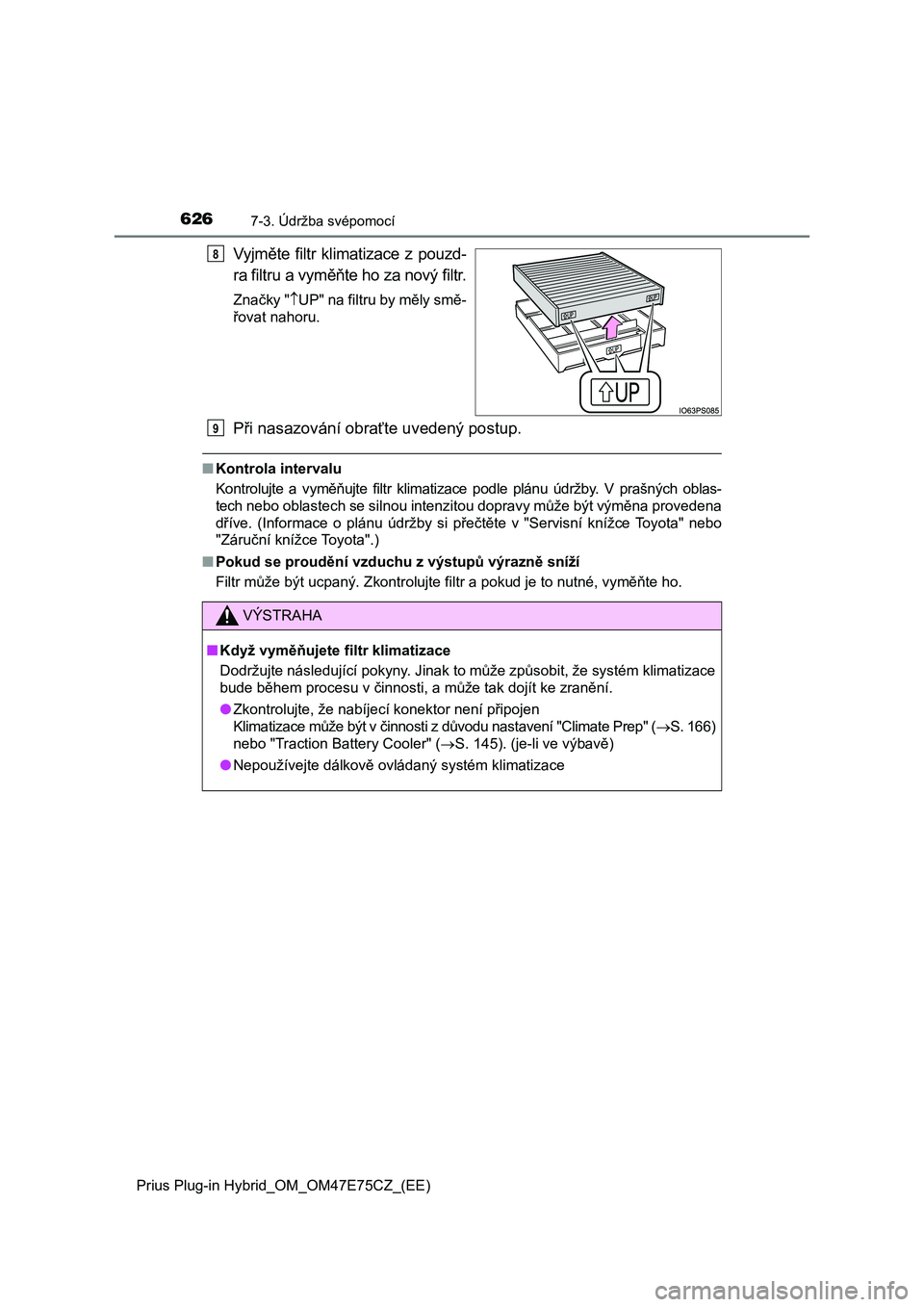

Vyjměte filtr klimatizace z pouzd-
ra filtru a vyměňte ho za nový filtr.
Značky " UP" na filtru by měly smě-
řovat nahoru.
Při nasazování obraťte uvedený postup.
■ Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace podle plánu údržby. V prašných oblas-
tech nebo oblastech se silnou intenzitou dopravy může být výměn a provedena
dříve. (Informace o plánu údržby si přečtěte v "Servisní knížce Toyota" nebo
"Záruční knížce Toyota".)
■ Pokud se proudění vzduchu z výstupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
8
VÝSTRAHA
■Když vyměňujete filtr klimatizace
Dodržujte následující pokyny. Jinak to může způsobit, že systém klimatizace
bude během procesu v činnosti, a může tak dojít ke zranění.
● Zkontrolujte, že nabíjecí konektor není připojen
Klimatizace může být v činnosti z důvodu nastavení "Climate Pre p" (S. 166)
nebo "Traction Battery Cooler" ( S. 145). (je-li ve výbavě)
● Nepoužívejte dálkově ovládaný systém klimatizace
9

6277-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
7
Údržba a péče
UPOZORNĚNÍ
■Když používáte systém klimatizace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez filtru může systém poškodit.
■ Když vyjímáte odkládací schránku
Vždy dodržujte předepsaný postup, abyste vyjmuli odkládací schr ánku
( S. 624). Pokud je odkládací schránka vyjmuta při nedodržení předepsa-
ného postupu, může dojít k poškození závěsů odkládací schránky.
■ Abyste zabránili poškození krytu filtru
Když posunujete kryt filtru ve směru šipky,
abyste ho uvolnili, dejte pozor, abyste ne-
působili nadměrnou silou na závěsy. Jinak
může dojít k poškození závěsů.
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením

6287-3. Údržba svépomocí
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Výměna gumičky stěračů
Při bezpečném podepření připo-
jení lišty stěrače rukou stiskněte
zajišťovací knoflík, abyste uvol-
nili zámek, a pak vytáhněte lištu
stěrače ven.
Zarovnejte lištu stěrače s připojo-
vací částí ramínka stěrače, a pak
ji posuňte ve směru, z kterého
byla vyjmuta.
Po nasazení lišty stěrače zkontroluj-
te, že je připojení zajištěno.
Když měníte gumičku stěračů, proveďte následující postup.
Vyjmutí a nasazení lišty stěrače čelního skla
1
2
