4595-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite

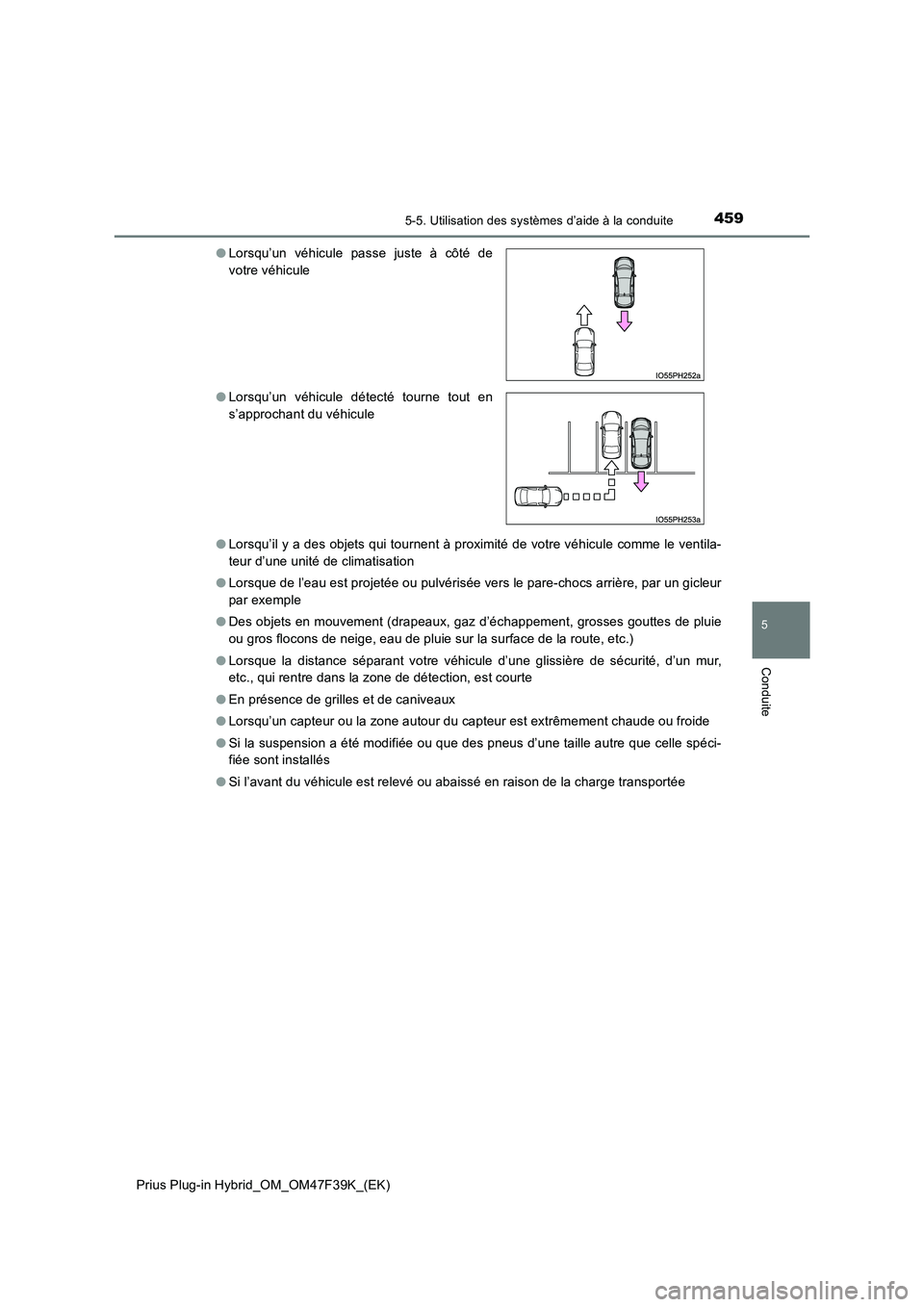

●Lorsqu’il y a des objets qui tournent à proximité de votre véhicule comme le ventila-
teur d’une unité de climatisation
● Lorsque de l’eau est projetée ou pulvérisée vers le pare-chocs arrière, par un gicleur
par exemple
● Des objets en mouvement (drapeaux, gaz d’échappement, grosses gouttes de pluie
ou gros flocons de neige, eau de pluie sur la surface de la route, etc.)
● Lorsque la distance séparant votre véhicule d’une glissière de sécurité, d’un mur,
etc., qui rentre dans la zone de détection, est courte
● En présence de grilles et de caniveaux
● Lorsqu’un capteur ou la zone autour du capteur est extrêmement chaude ou froide
● Si la suspension a été modifiée ou que des pneus d’une taille autre que celle spéci-
fiée sont installés
● Si l’avant du véhicule est relevé ou abaissé en raison de la charge transportée
● Lorsqu’un véhicule passe juste à côté de
votre véhicule
● Lorsqu’un véhicule détecté tourne tout en
s’approchant du véhicule

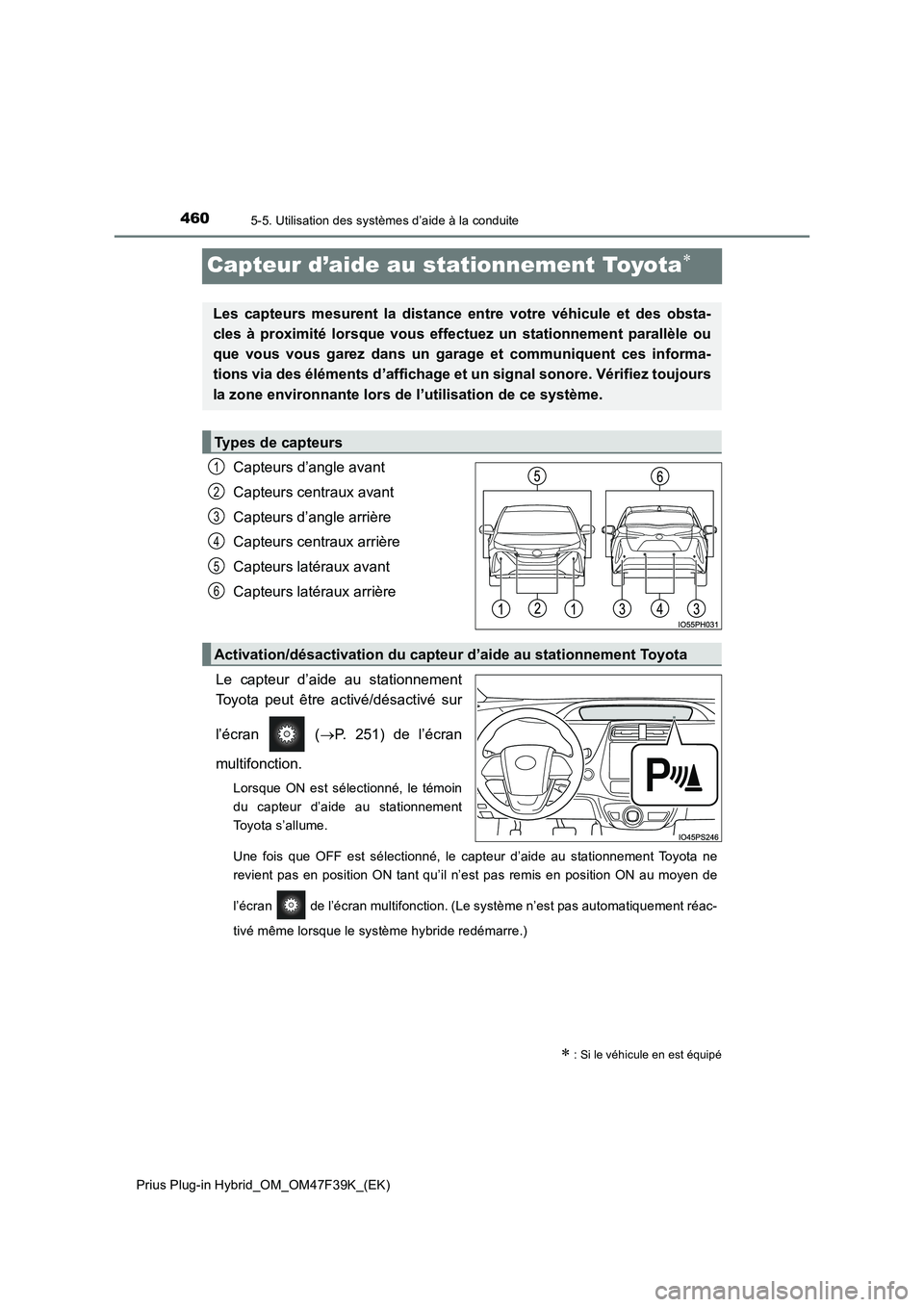

4605-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Capteur d’aide au stationnement Toyota
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Capteurs latéraux avant
Capteurs latéraux arrière
Le capteur d’aide au stationnement
Toyota peut être activé/désactivé sur
l’écran ( P. 251) de l’écran
multifonction.
Lorsque ON est sélectionné, le témoin
du capteur d’aide au stationnement
Toyota s’allume.
Une fois que OFF est sélectionné, le capteur d’aide au stationnement Toyota ne
revient pas en position ON tant qu’il n’est pas remis en position ON au moyen de
l’écran de l’écran multifonction. (Le système n’est pas automatiquement réac-
tivé même lorsque le système hybride redémarre.)
 : Si le véhicule en est équipé
Les capteurs mesurent la distance entre votre véhicule et des obsta-
cles à proximité lorsque vous effect uez un stationnement parallèle ou
que vous vous garez dans un garage et communiquent ces informa-
tions via des éléments d’affichage et un signal sonore. Vérifiez toujours
la zone environnante lors de l’utilisation de ce système.
Types de capteurs
1
2
3
4
5
6
Activation/désactivation du capteur d’aide au stationnement Toyota

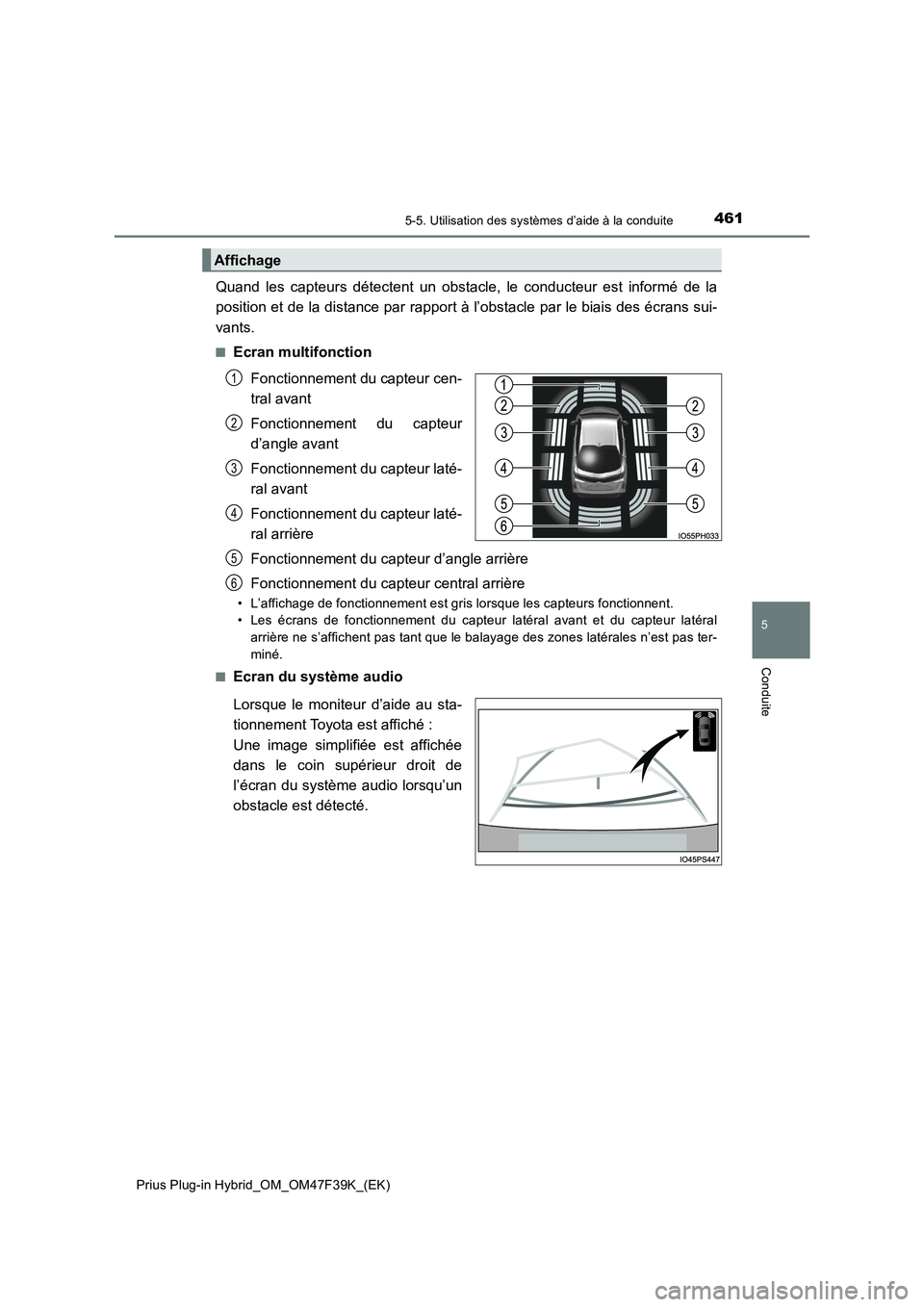

4615-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite
Quand les capteurs détectent un obstacle, le conducteur est informé de la
position et de la distance par rapport à l’obstacle par le biais des écrans sui-
vants.
■Ecran multifonction
Fonctionnement du capteur cen-
tral avant
Fonctionnement du capteur
d’angle avant
Fonctionnement du capteur laté-
ral avant
Fonctionnement du capteur laté-
ral arrière
Fonctionnement du capteur d’angle arrière
Fonctionnement du capteur central arrière
• L’affichage de fonctionnement est gris lorsque les capteurs fonctionnent.
• Les écrans de fonctionnement du capteur latéral avant et du capteur latéral
arrière ne s’affichent pas tant que le balayage des zones latérales n’est pas ter-
miné.
■
Ecran du système audio
Lorsque le moniteur d’aide au sta-
tionnement Toyota est affiché :
Une image simplifiée est affichée
dans le coin supérieur droit de
l’écran du système audio lorsqu’un
obstacle est détecté.
Affichage
1
2
3
4
5
6

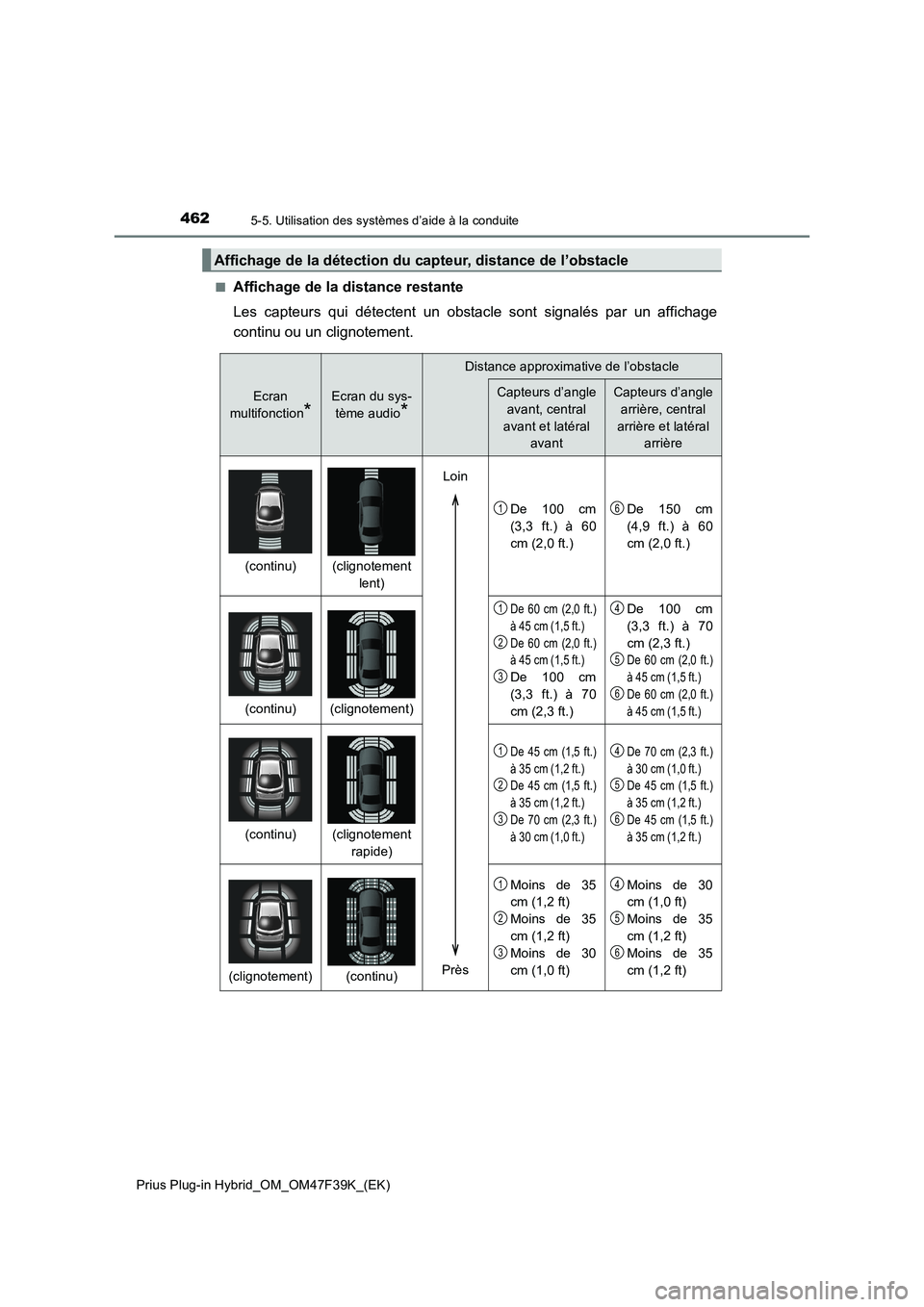

4625-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)■
Affichage de la distance restante
Les capteurs qui détectent un obstacle sont signalés par un affichage
continu ou un clignotement.
Affichage de la détection du capteur, distance de l’obstacle
Ecran
multifonction
*
Ecran du sys-
tème audio
*
Distance approximative de l’obstacle
Capteurs d’angle
avant, central
avant et latéral
avantCapteurs d’angle
arrière, central
arrière et latéral
arrière
(continu) (clignotement
lent)
De 100 cm
(3,3 ft.) à 60
cm (2,0 ft.)De 150 cm
(4,9 ft.) à 60
cm (2,0 ft.)
(continu)(clignotement)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
De 100 cm
(3,3 ft.) à 70
cm (2,3 ft.)
De 100 cm
(3,3 ft.) à 70
cm (2,3 ft.)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
(continu) (clignotement
rapide)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
De 70 cm (2,3 ft.)
à 30 cm (1,0 ft.)De 70 cm (2,3 ft.)
à 30 cm (1,0 ft.)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
(clignotement)(continu)
Moins de 35
cm (1,2 ft)
Moins de 35
cm (1,2 ft)
Moins de 30
cm (1,0 ft)Moins de 30
cm (1,0 ft)
Moins de 35
cm (1,2 ft)
Moins de 35
cm (1,2 ft)
Loin
Près
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

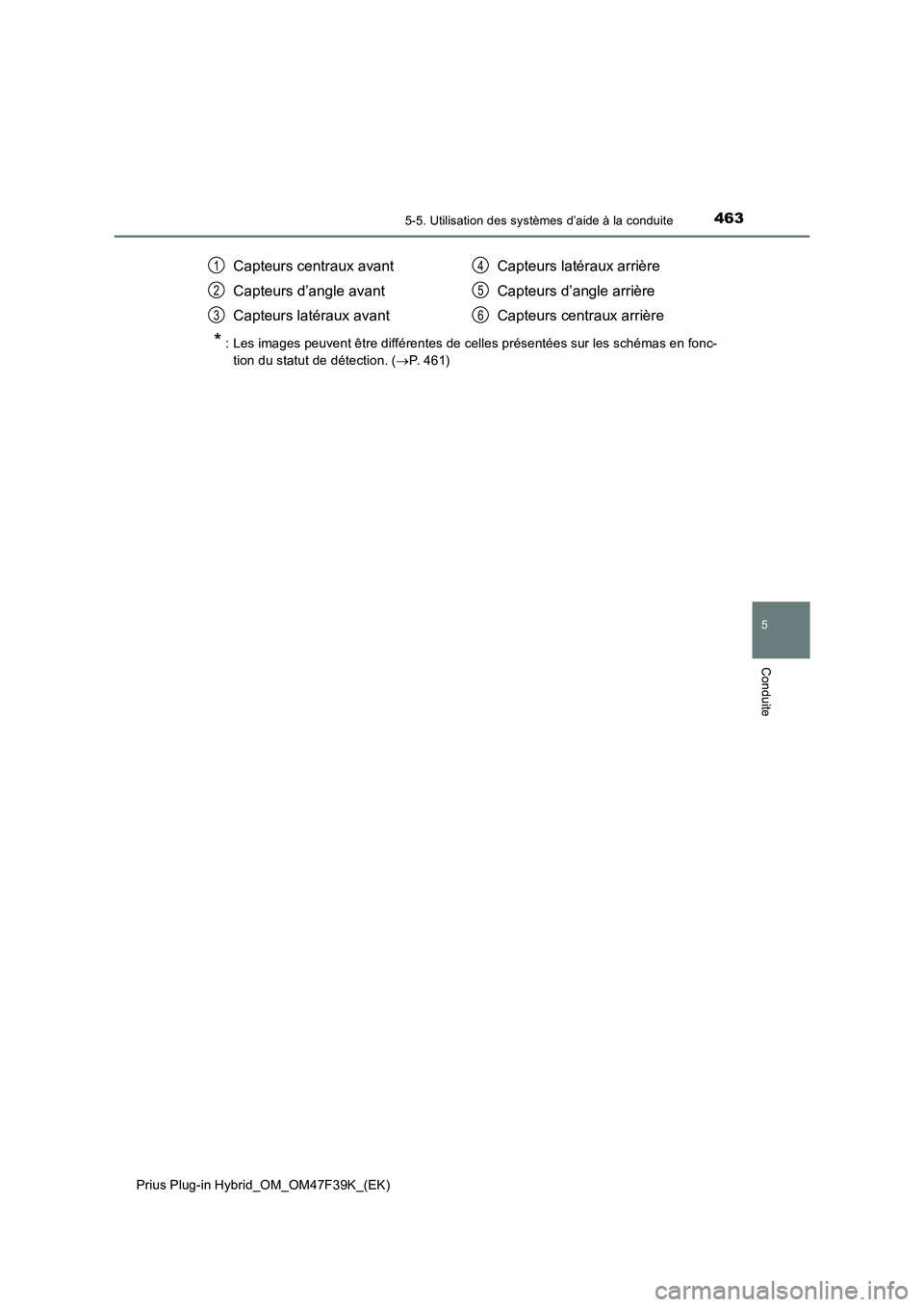

4635-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite
* : Les images peuvent être différentes de celles présentées sur les schémas en fonc-
tion du statut de détection. (P. 4 6 1 )
Capteurs centraux avant
Capteurs d’angle avant
Capteurs latéraux avantCapteurs latéraux arrière
Capteurs d’angle arrière
Capteurs centraux arrière1
2
3
4
5
6

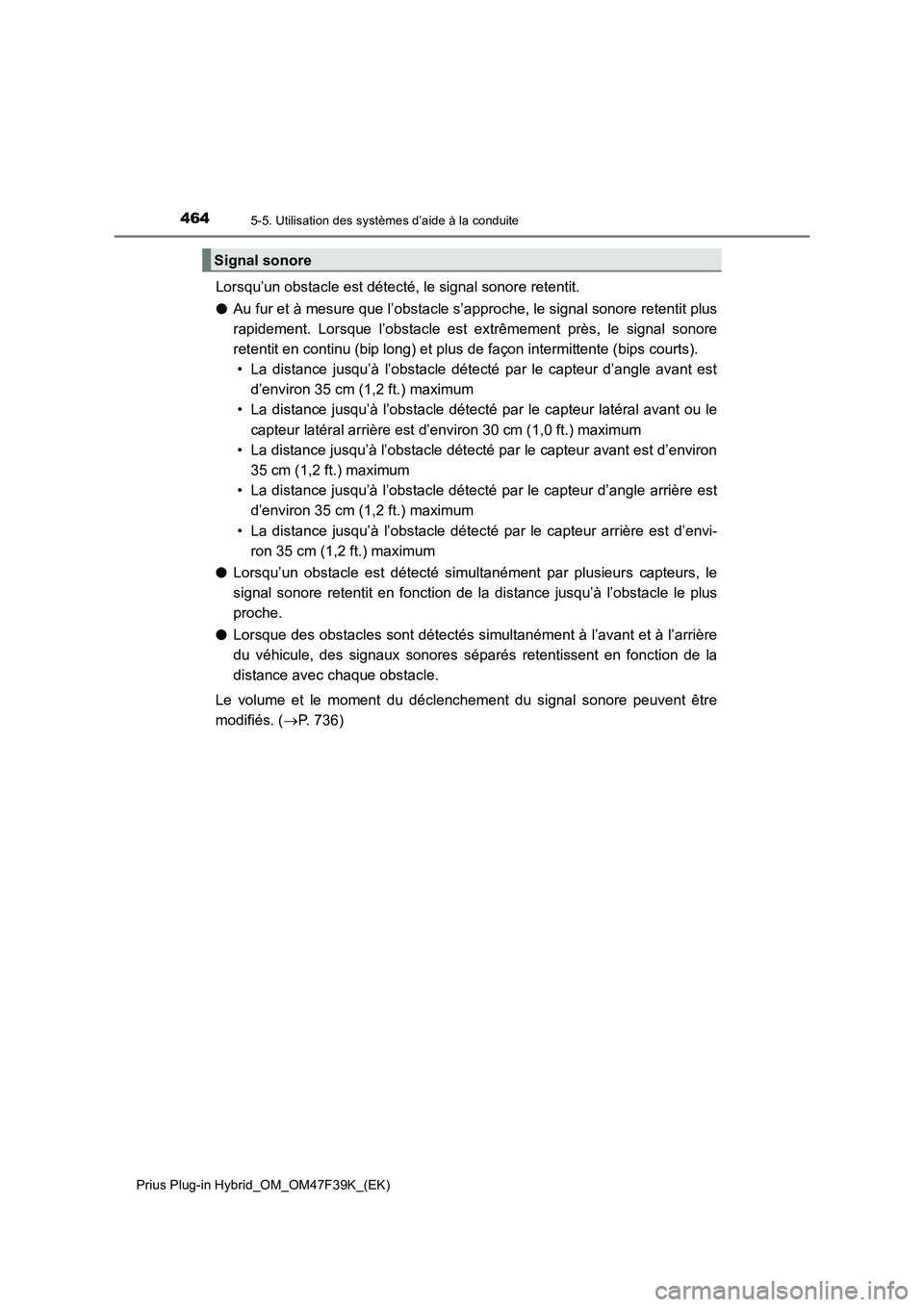

4645-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Lorsqu’un obstacle est détecté, le signal sonore retentit.
●Au fur et à mesure que l’obstacle s’approche, le signal sonore retentit plus
rapidement. Lorsque l’obstacle est extrêmement près, le signal sonore
retentit en continu (bip long) et plus de façon intermittente (bips courts).
• La distance jusqu’à l’obstacle détecté par le capteur d’angle avant est
d’environ 35 cm (1,2 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur latéral avant ou le
capteur latéral arrière est d’environ 30 cm (1,0 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur avant est d’environ
35 cm (1,2 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur d’angle arrière est
d’environ 35 cm (1,2 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur arrière est d’envi-
ron 35 cm (1,2 ft.) maximum
●Lorsqu’un obstacle est détecté simultanément par plusieurs capteurs, le
signal sonore retentit en fonction de la distance jusqu’à l’obstacle le plus
proche.
●Lorsque des obstacles sont détectés simultanément à l’avant et à l’arrière
du véhicule, des signaux sonores séparés retentissent en fonction de la
distance avec chaque obstacle.
Le volume et le moment du déclenchement du signal sonore peuvent être
modifiés. (P. 736)
Signal sonore

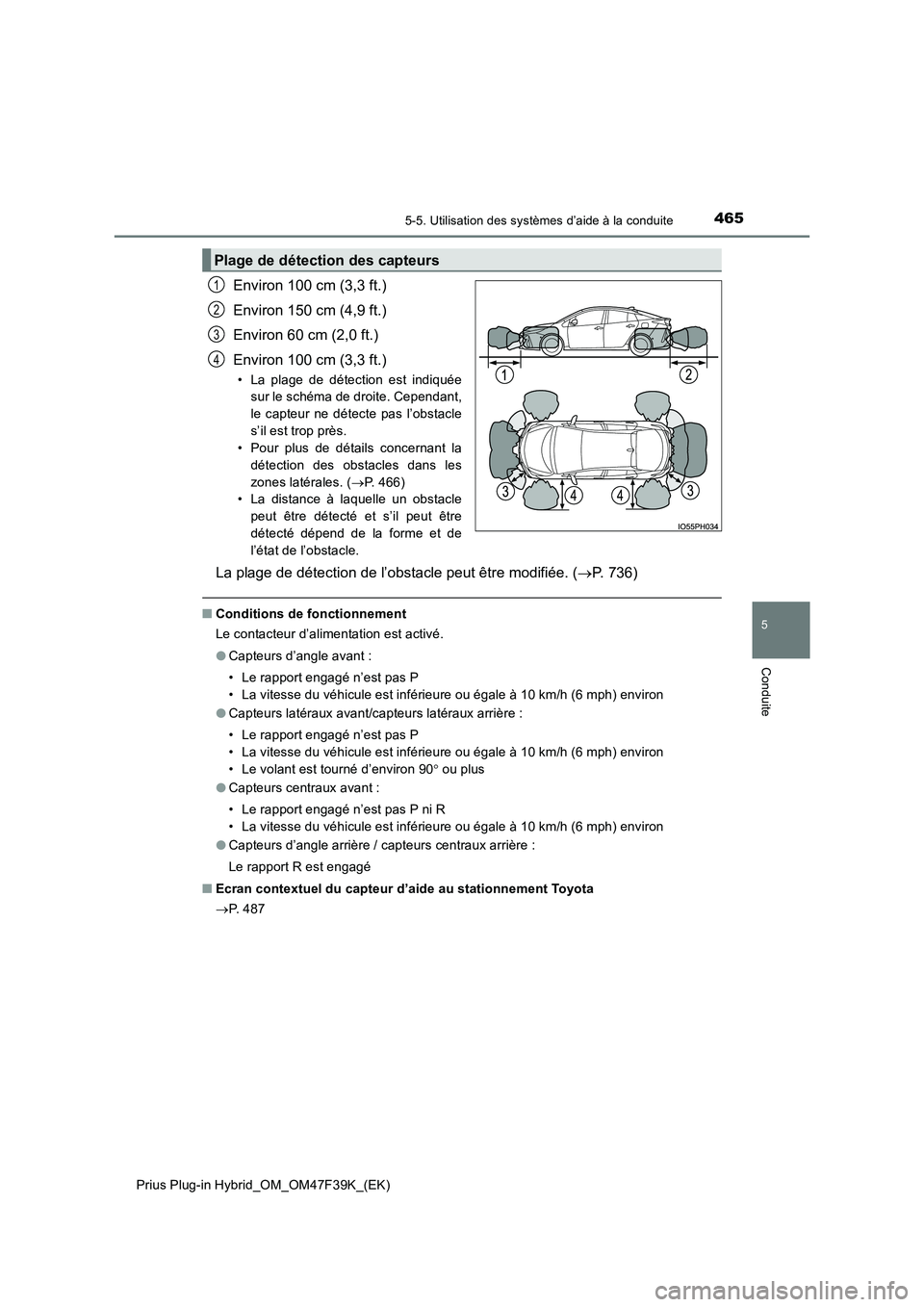

4655-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite
Environ 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Environ 100 cm (3,3 ft.)
• La plage de détection est indiquée
sur le schéma de droite. Cependant,
le capteur ne détecte pas l’obstacle
s’il est trop près.
• Pour plus de détails concernant la
détection des obstacles dans les
zones latérales. ( P. 466)
• La distance à laquelle un obstacle
peut être détecté et s’il peut être
détecté dépend de la forme et de
l’état de l’obstacle.
La plage de détection de l’obstacle peut être modifiée. ( P. 736)
■Conditions de fonctionnement
Le contacteur d’alimentation est activé.
● Capteurs d’angle avant :
• Le rapport engagé n’est pas P
• La vitesse du véhicule est inférieure ou égale à 10 km/h (6 mph) environ
● Capteurs latéraux avant/capteurs latéraux arrière :
• Le rapport engagé n’est pas P
• La vitesse du véhicule est inférieure ou égale à 10 km/h (6 mph) environ
• Le volant est tourné d’environ 90  ou plus
● Capteurs centraux avant :
• Le rapport engagé n’est pas P ni R
• La vitesse du véhicule est inférieure ou égale à 10 km/h (6 mph) environ
● Capteurs d’angle arrière / capteurs centraux arrière :
Le rapport R est engagé
■ Ecran contextuel du capteur d’aide au stationnement Toyota
 P. 4 8 7
Plage de détection des capteurs
1
2
3
4

4665-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)

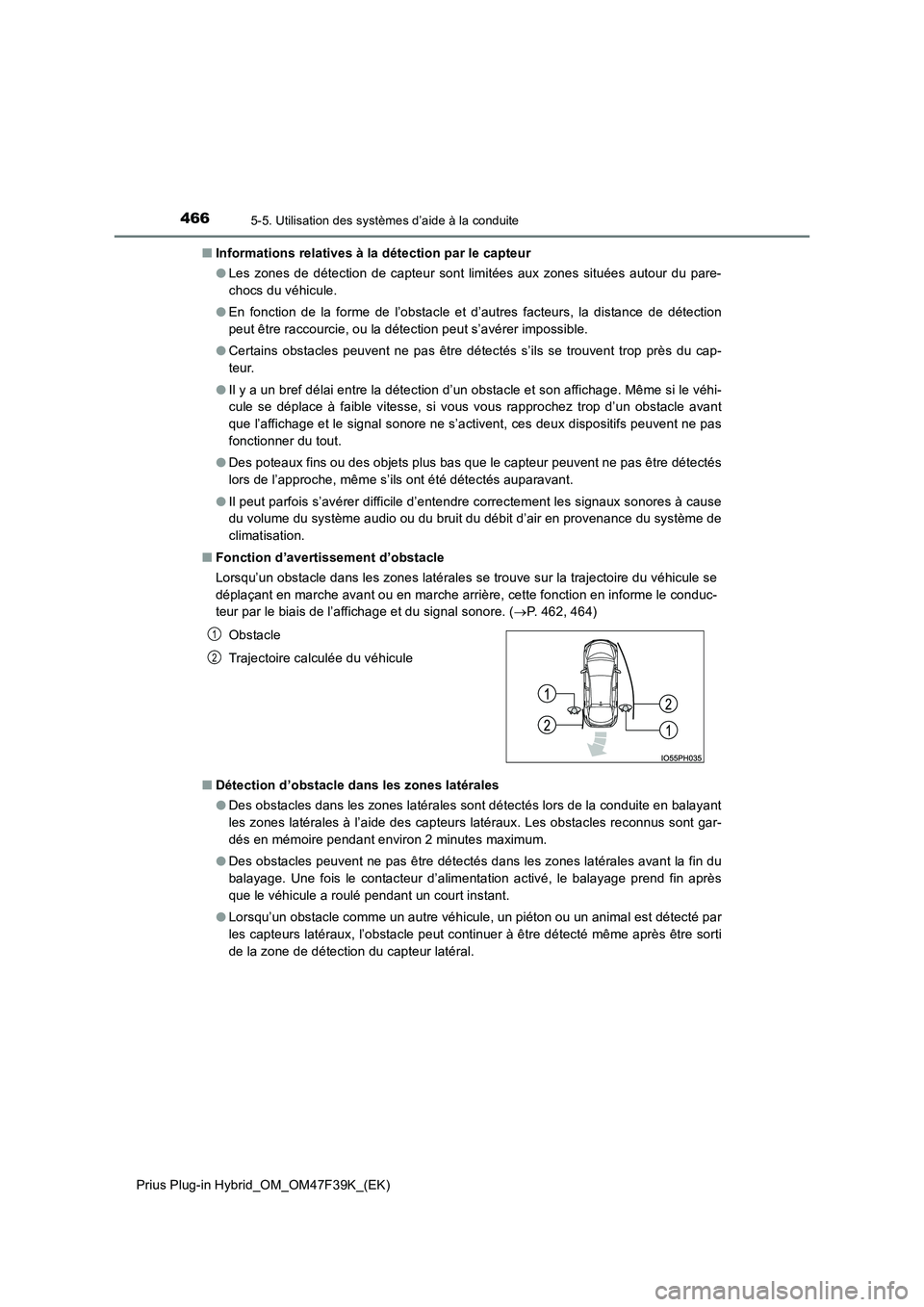

■ Informations relatives à la détection par le capteur
● Les zones de détection de capteur sont limitées aux zones situées autour du pare-
chocs du véhicule.
● En fonction de la forme de l’obstacle et d’autres facteurs, la distance de détection
peut être raccourcie, ou la détection peut s’avérer impossible.
● Certains obstacles peuvent ne pas être détectés s’ils se trouvent trop près du cap-
teur.
● Il y a un bref délai entre la détection d’un obstacle et son affichage. Même si le véhi-
cule se déplace à faible vitesse, si vous vous rapprochez trop d’un obstacle avant
que l’affichage et le signal sonore ne s’activent, ces deux dispositifs peuvent ne pas
fonctionner du tout.
● Des poteaux fins ou des objets plus bas que le capteur peuvent ne pas être détectés
lors de l’approche, même s’ils ont été détectés auparavant.
● Il peut parfois s’avérer difficile d’entendre correctement les signaux sonores à cause
du volume du système audio ou du bruit du débit d’air en provenance du système de
climatisation.
■ Fonction d’avertissement d’obstacle
Lorsqu’un obstacle dans les zones latérales se trouve sur la trajectoire du véhicule se
déplaçant en marche avant ou en marche arrière, cette fonction en informe le conduc-
teur par le biais de l’affichage et du signal sonore. ( P. 462, 464)
■ Détection d’obstacle dans les zones latérales
● Des obstacles dans les zones latérales sont détectés lors de la conduite en balayant
les zones latérales à l’aide des capteurs latéraux. Les obstacles reconnus sont gar-
dés en mémoire pendant environ 2 minutes maximum.
● Des obstacles peuvent ne pas être détectés dans les zones latérales avant la fin du
balayage. Une fois le contacteur d’alimentation activé, le balayage prend fin après
que le véhicule a roulé pendant un court instant.
● Lorsqu’un obstacle comme un autre véhicule, un piéton ou un animal est détecté par
les capteurs latéraux, l’obstacle peut continuer à être détecté même après être sorti
de la zone de détection du capteur latéral.
Obstacle
Trajectoire calculée du véhicule
1
2

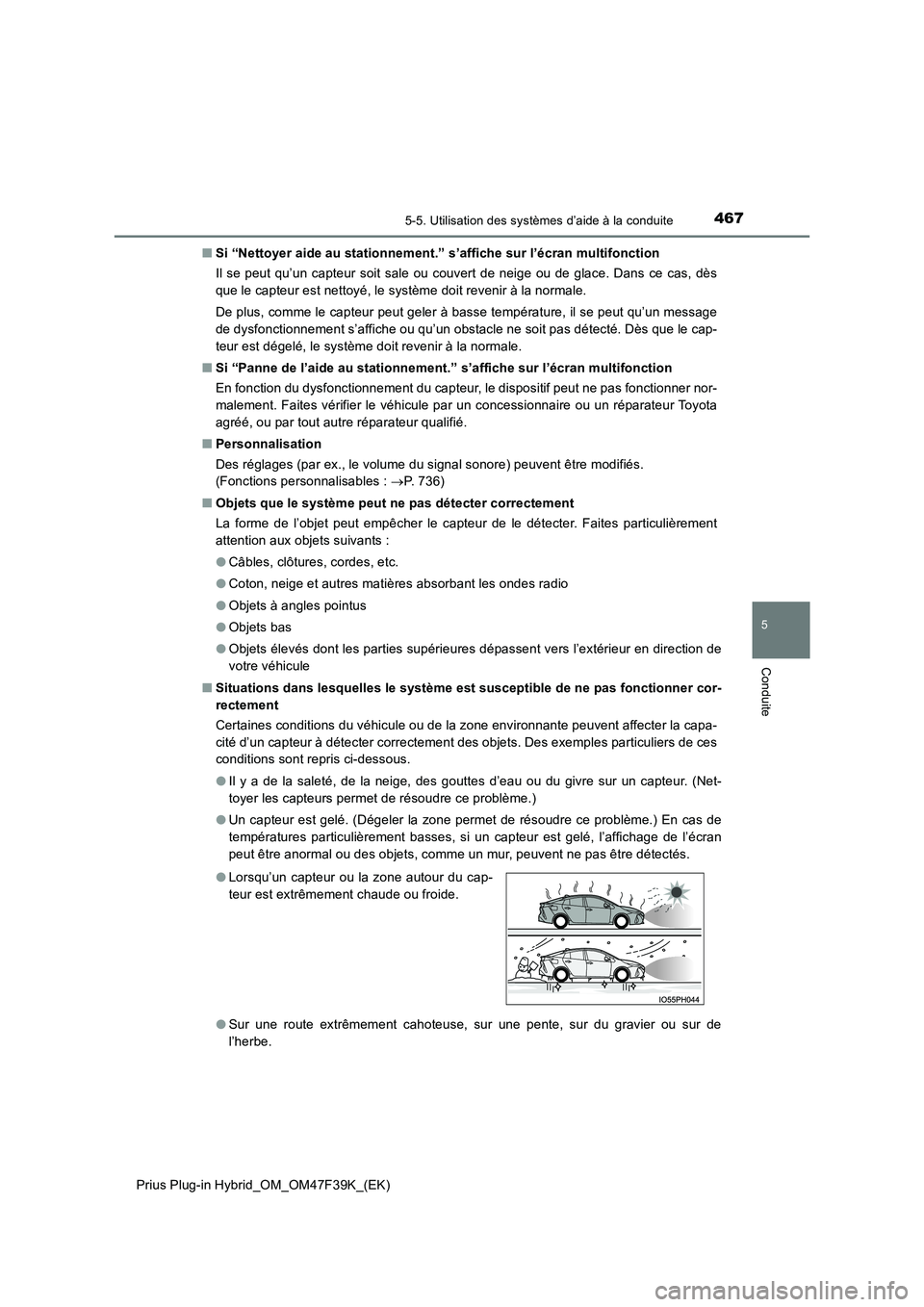

4675-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite
■Si “Nettoyer aide au stationnement.” s’affiche sur l’écran multifonction
Il se peut qu’un capteur soit sale ou couvert de neige ou de glace. Dans ce cas, dès
que le capteur est nettoyé, le système doit revenir à la normale.
De plus, comme le capteur peut geler à basse température, il se peut qu’un message
de dysfonctionnement s’affiche ou qu’un obstacle ne soit pas détecté. Dès que le cap-
teur est dégelé, le système doit revenir à la normale.
■ Si “Panne de l’aide au stationnement.” s’affiche sur l’écran multifonction
En fonction du dysfonctionnement du capteur, le dispositif peut ne pas fonctionner nor-
malement. Faites vérifier le véhicule par un concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.
■ Personnalisation
Des réglages (par ex., le volume du signal sonore) peuvent être modifiés.
(Fonctions personnalisables : P. 736)
■ Objets que le système peut ne pas détecter correctement
La forme de l’objet peut empêcher le capteur de le détecter. Faites particulièrement
attention aux objets suivants :
● Câbles, clôtures, cordes, etc.
● Coton, neige et autres matières absorbant les ondes radio
● Objets à angles pointus
● Objets bas
● Objets élevés dont les parties supérieures dépassent vers l’extérieur en direction de
votre véhicule
■ Situations dans lesquelles le système est susceptible de ne pas fonctionner cor-
rectement
Certaines conditions du véhicule ou de la zone environnante peuvent affecter la capa-
cité d’un capteur à détecter correctement des objets. Des exemples particuliers de ces
conditions sont repris ci-dessous.
● Il y a de la saleté, de la neige, des gouttes d’eau ou du givre sur un capteur. (Net-
toyer les capteurs permet de résoudre ce problème.)
● Un capteur est gelé. (Dégeler la zone permet de résoudre ce problème.) En cas de
températures particulièrement basses, si un capteur est gelé, l’affichage de l’écran
peut être anormal ou des objets, comme un mur, peuvent ne pas être détectés.
● Sur une route extrêmement cahoteuse, sur une pente, sur du gravier ou sur de
l’herbe.
● Lorsqu’un capteur ou la zone autour du cap-
teur est extrêmement chaude ou froide.

4685-5. Utilisation des systèmes d’aide à la conduite

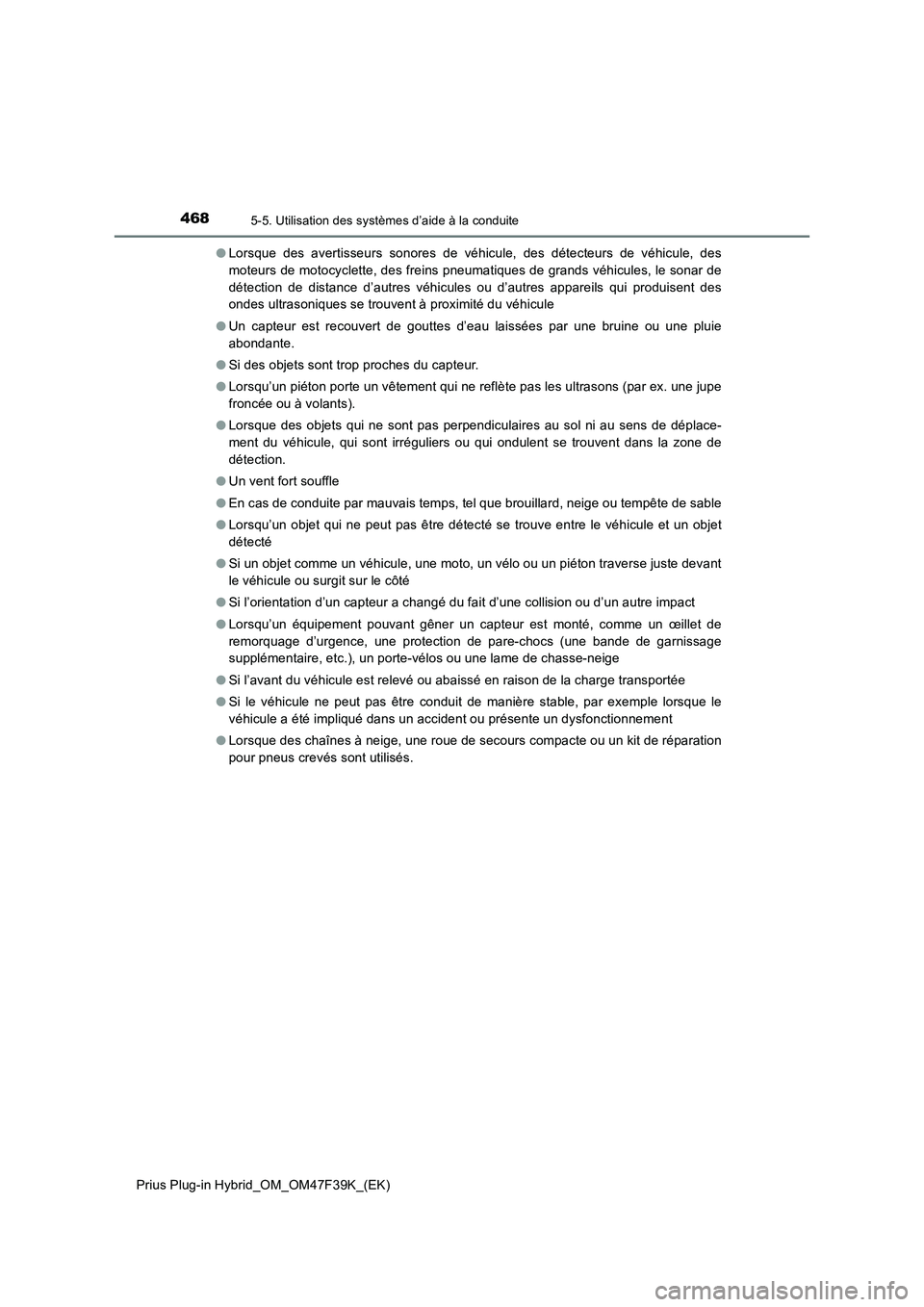

Prius Plug-in Hybrid_OM_OM47F39K_(EK)●Lorsque des avertisseurs sonores de véhicule, des détecteurs de véhicule, des
moteurs de motocyclette, des freins pneumatiques de grands véhicules, le sonar de
détection de distance d’autres véhicules ou d’autres appareils qui produisent des
ondes ultrasoniques se trouvent à proximité du véhicule
●Un capteur est recouvert de gouttes d’eau laissées par une bruine ou une pluie
abondante.
●Si des objets sont trop proches du capteur.
●Lorsqu’un piéton porte un vêtement qui ne reflète pas les ultrasons (par ex. une jupe
froncée ou à volants).
●Lorsque des objets qui ne sont pas perpendiculaires au sol ni au sens de déplace-
ment du véhicule, qui sont irréguliers ou qui ondulent se trouvent dans la zone de
détection.
●Un vent fort souffle
●En cas de conduite par mauvais temps, tel que brouillard, neige ou tempête de sable
●Lorsqu’un objet qui ne peut pas être détecté se trouve entre le véhicule et un objet
détecté
●Si un objet comme un véhicule, une moto, un vélo ou un piéton traverse juste devant
le véhicule ou surgit sur le côté
●Si l’orientation d’un capteur a changé du fait d’une collision ou d’un autre impact
●Lorsqu’un équipement pouvant gêner un capteur est monté, comme un œillet de
remorquage d’urgence, une protection de pare-chocs (une bande de garnissage
supplémentaire, etc.), un porte-vélos ou une lame de chasse-neige
●Si l’avant du véhicule est relevé ou abaissé en raison de la charge transportée
●Si le véhicule ne peut pas être conduit de manière stable, par exemple lorsque le
véhicule a été impliqué dans un accident ou présente un dysfonctionnement
●Lorsque des chaînes à neige, une roue de secours compacte ou un kit de réparation
pour pneus crevés sont utilisés.
