4695-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite

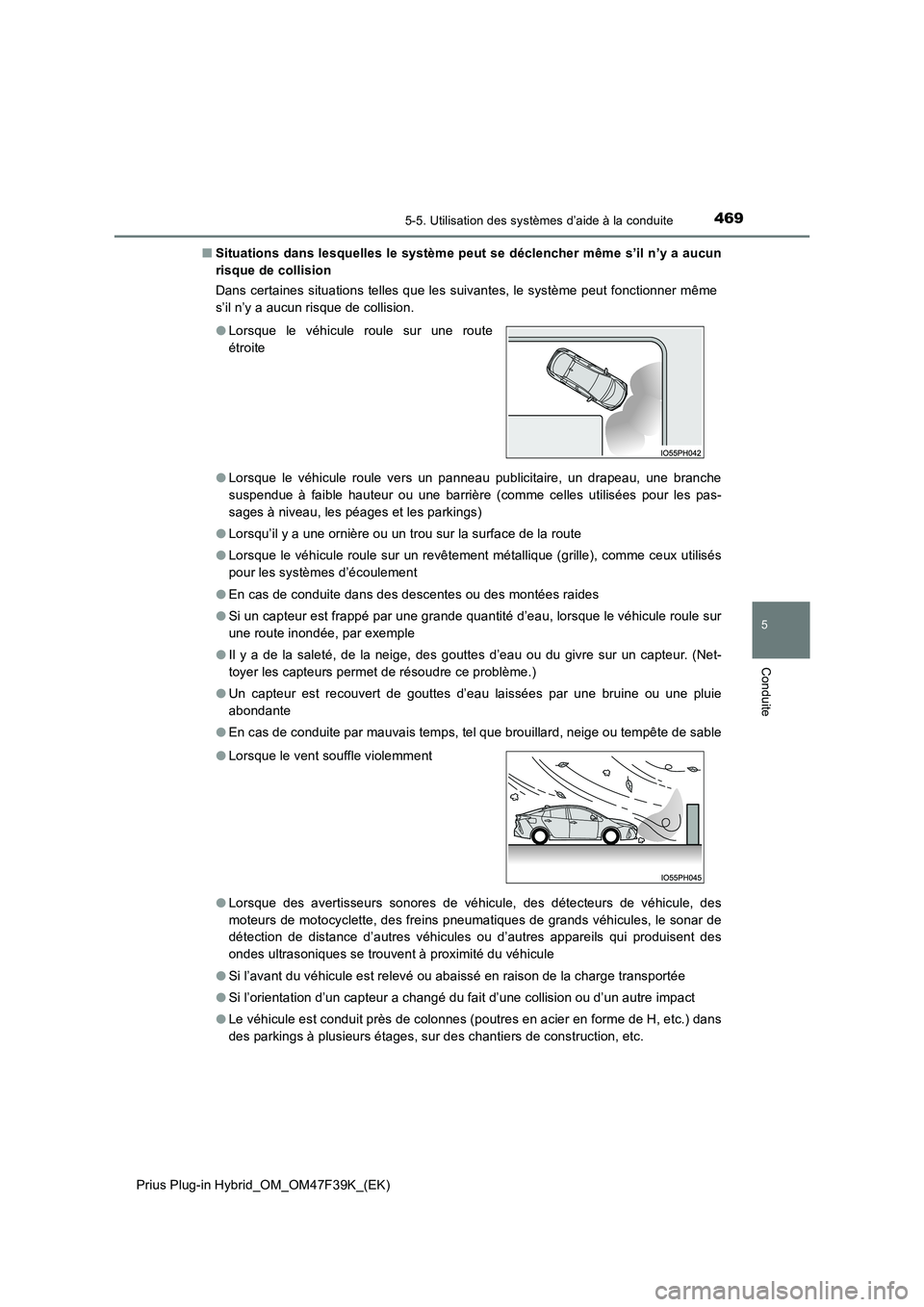

■Situations dans lesquelles le système peut se déclencher même s’il n’y a aucun
risque de collision
Dans certaines situations telles que les suivantes, le système peut fonctionner même
s’il n’y a aucun risque de collision.
● Lorsque le véhicule roule vers un panneau publicitaire, un drapeau, une branche
suspendue à faible hauteur ou une barrière (comme celles utilisées pour les pas-
sages à niveau, les péages et les parkings)
● Lorsqu’il y a une ornière ou un trou sur la surface de la route
● Lorsque le véhicule roule sur un revêtement métallique (grille), comme ceux utilisés
pour les systèmes d’écoulement
● En cas de conduite dans des descentes ou des montées raides
● Si un capteur est frappé par une grande quantité d’eau, lorsque le véhicule roule sur
une route inondée, par exemple
● Il y a de la saleté, de la neige, des gouttes d’eau ou du givre sur un capteur. (Net-
toyer les capteurs permet de résoudre ce problème.)
● Un capteur est recouvert de gouttes d’eau laissées par une bruine ou une pluie
abondante
● En cas de conduite par mauvais temps, tel que brouillard, neige ou tempête de sable
● Lorsque des avertisseurs sonores de véhicule, des détecteurs de véhicule, des
moteurs de motocyclette, des freins pneumatiques de grands véhicules, le sonar de
détection de distance d’autres véhicules ou d’autres appareils qui produisent des
ondes ultrasoniques se trouvent à proximité du véhicule
● Si l’avant du véhicule est relevé ou abaissé en raison de la charge transportée
● Si l’orientation d’un capteur a changé du fait d’une collision ou d’un autre impact
● Le véhicule est conduit près de colonnes (poutres en acier en forme de H, etc.) dans
des parkings à plusieurs étages, sur des chantiers de construction, etc.
● Lorsque le véhicule roule sur une route
étroite
● Lorsque le vent souffle violemment

4705-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)

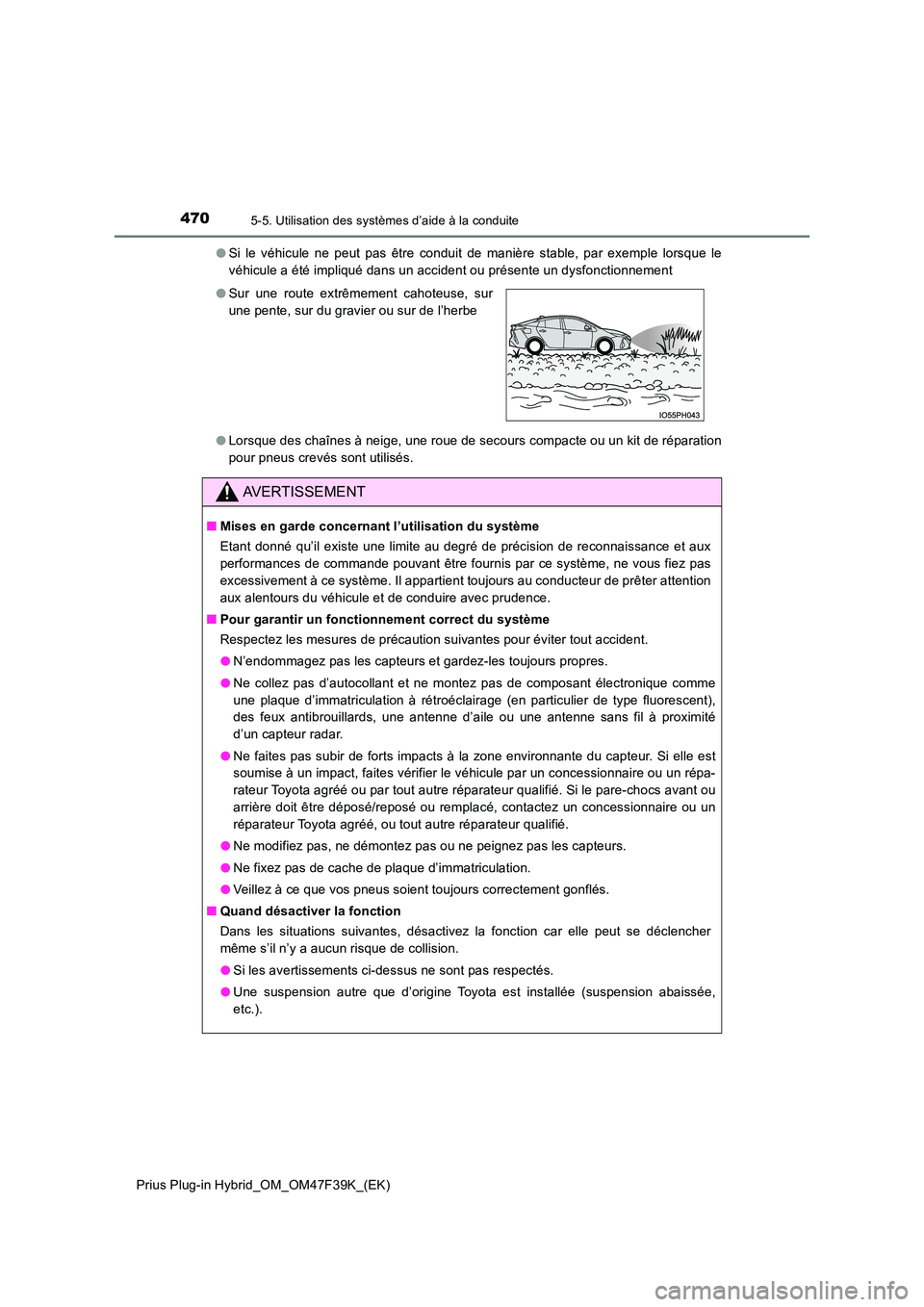

● Si le véhicule ne peut pas être conduit de manière stable, par exemple lorsque le
véhicule a été impliqué dans un accident ou présente un dysfonctionnement
● Lorsque des chaînes à neige, une roue de secours compacte ou un kit de réparation
pour pneus crevés sont utilisés.
● Sur une route extrêmement cahoteuse, sur
une pente, sur du gravier ou sur de l’herbe
AVERTISSEMENT
■ Mises en garde concernant l’utilisation du système
Etant donné qu’il existe une limite au degré de précision de reconnaissance et aux
performances de commande pouvant être fournis par ce système, ne vous fiez pas
excessivement à ce système. Il appartient toujours au conducteur de prêter attention
aux alentours du véhicule et de conduire avec prudence.
■ Pour garantir un fonctionnement correct du système
Respectez les mesures de précaution suivantes pour éviter tout accident.
● N’endommagez pas les capteurs et gardez-les toujours propres.
● Ne collez pas d’autocollant et ne montez pas de composant électronique comme
une plaque d’immatriculation à rétroéclairage (en particulier de type fluorescent),
des feux antibrouillards, une antenne d’aile ou une antenne sans fil à proximité
d’un capteur radar.
● Ne faites pas subir de forts impacts à la zone environnante du capteur. Si elle est
soumise à un impact, faites vérifier le véhicule par un concessionnaire ou un répa-
rateur Toyota agréé ou par tout autre réparateur qualifié. Si le pare-chocs avant ou
arrière doit être déposé/reposé ou remplacé, contactez un concessionnaire ou un
réparateur Toyota agréé, ou tout autre réparateur qualifié.
● Ne modifiez pas, ne démontez pas ou ne peignez pas les capteurs.
● Ne fixez pas de cache de plaque d’immatriculation.
● Veillez à ce que vos pneus soient toujours correctement gonflés.
■ Quand désactiver la fonction
Dans les situations suivantes, désactivez la fonction car elle peut se déclencher
même s’il n’y a aucun risque de collision.
● Si les avertissements ci-dessus ne sont pas respectés.
● Une suspension autre que d’origine Toyota est installée (suspension abaissée,
etc.).

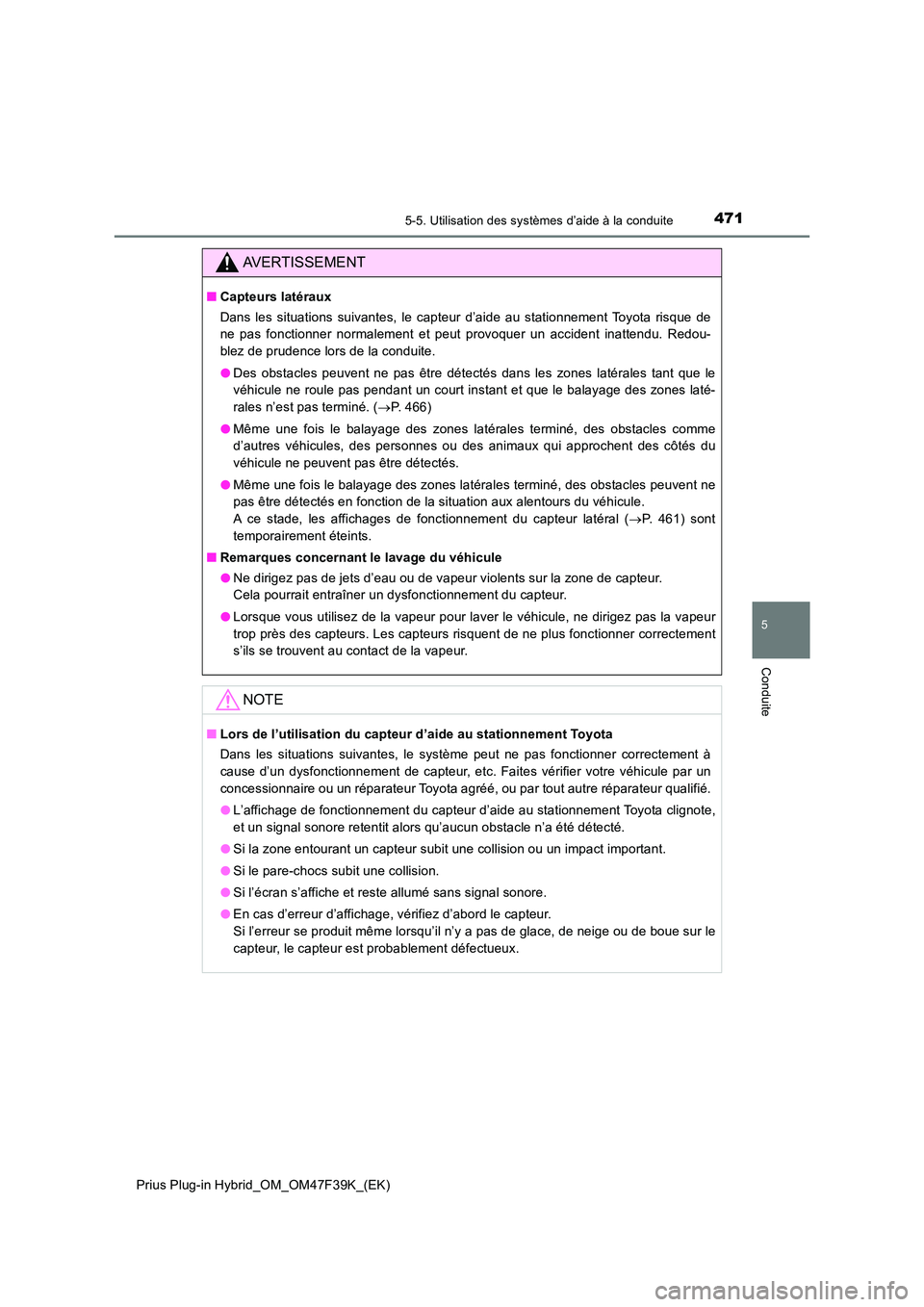

4715-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite
AVERTISSEMENT
■Capteurs latéraux
Dans les situations suivantes, le capteur d’aide au stationnement Toyota risque de
ne pas fonctionner normalement et peut provoquer un accident inattendu. Redou-
blez de prudence lors de la conduite.
● Des obstacles peuvent ne pas être détectés dans les zones latérales tant que le
véhicule ne roule pas pendant un court instant et que le balayage des zones laté-
rales n’est pas terminé. ( P. 466)
● Même une fois le balayage des zones latérales terminé, des obstacles comme
d’autres véhicules, des personnes ou des animaux qui approchent des côtés du
véhicule ne peuvent pas être détectés.
● Même une fois le balayage des zones latérales terminé, des obstacles peuvent ne
pas être détectés en fonction de la situation aux alentours du véhicule.
A ce stade, les affichages de fonctionnement du capteur latéral ( P. 461) sont
temporairement éteints.
■ Remarques concernant le lavage du véhicule
● Ne dirigez pas de jets d’eau ou de vapeur violents sur la zone de capteur.
Cela pourrait entraîner un dysfonctionnement du capteur.
● Lorsque vous utilisez de la vapeur pour laver le véhicule, ne dirigez pas la vapeur
trop près des capteurs. Les capteurs risquent de ne plus fonctionner correctement
s’ils se trouvent au contact de la vapeur.
NOTE
■ Lors de l’utilisation du capteur d’aide au stationnement Toyota
Dans les situations suivantes, le système peut ne pas fonctionner correctement à
cause d’un dysfonctionnement de capteur, etc. Faites vérifier votre véhicule par un
concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
● L’affichage de fonctionnement du capteur d’aide au stationnement Toyota clignote,
et un signal sonore retentit alors qu’aucun obstacle n’a été détecté.
● Si la zone entourant un capteur subit une collision ou un impact important.
● Si le pare-chocs subit une collision.
● Si l’écran s’affiche et reste allumé sans signal sonore.
● En cas d’erreur d’affichage, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de boue sur le
capteur, le capteur est probablement défectueux.

4725-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)

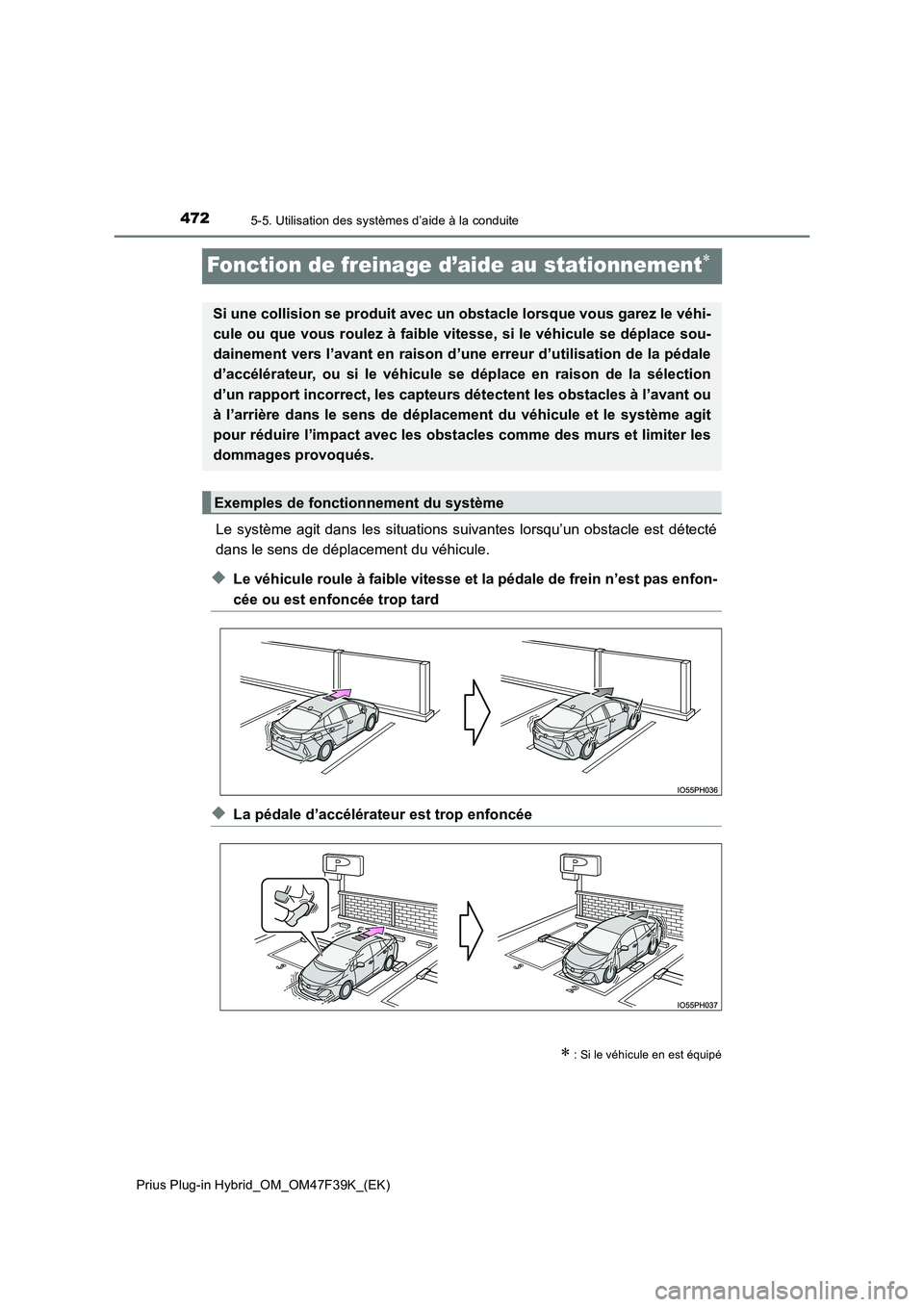

Fonction de freinage d’aide au stationnement
Le système agit dans les situations suivantes lorsqu’un obstacle est détecté
dans le sens de déplacement du véhicule.
◆Le véhicule roule à faible vitesse et la pédale de frein n’est pas enfon-
cée ou est enfoncée trop tard
◆La pédale d’accélérateur est trop enfoncée
 : Si le véhicule en est équipé
Si une collision se produit avec un obstacle lorsque vous garez le véhi-
cule ou que vous roulez à faible vitesse, si le véhicule se déplace sou-
dainement vers l’avant en raison d’une erreur d’utilisation de la pédale
d’accélérateur, ou si le véhicule se déplace en raison de la sélection
d’un rapport incorrect, les capteurs détectent les obstacles à l’avant ou
à l’arrière dans le sens de déplacement du véhicule et le système agit
pour réduire l’impact avec les obstacles comme des murs et limiter les
dommages provoqués.
Exemples de fonctionnement du système

4735-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite

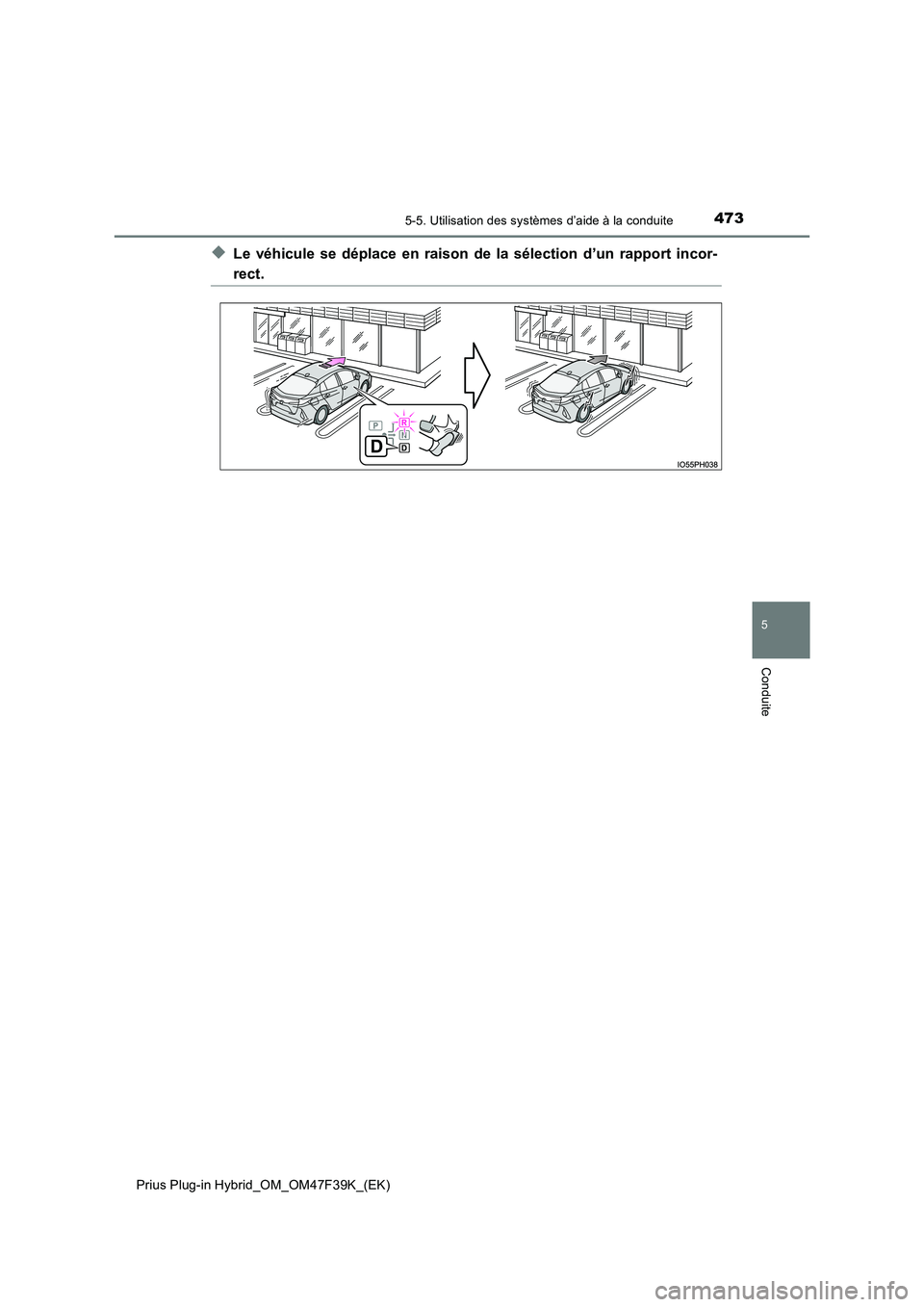

◆Le véhicule se déplace en raison de la sélection d’un rapport incor-
rect.

4745-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)

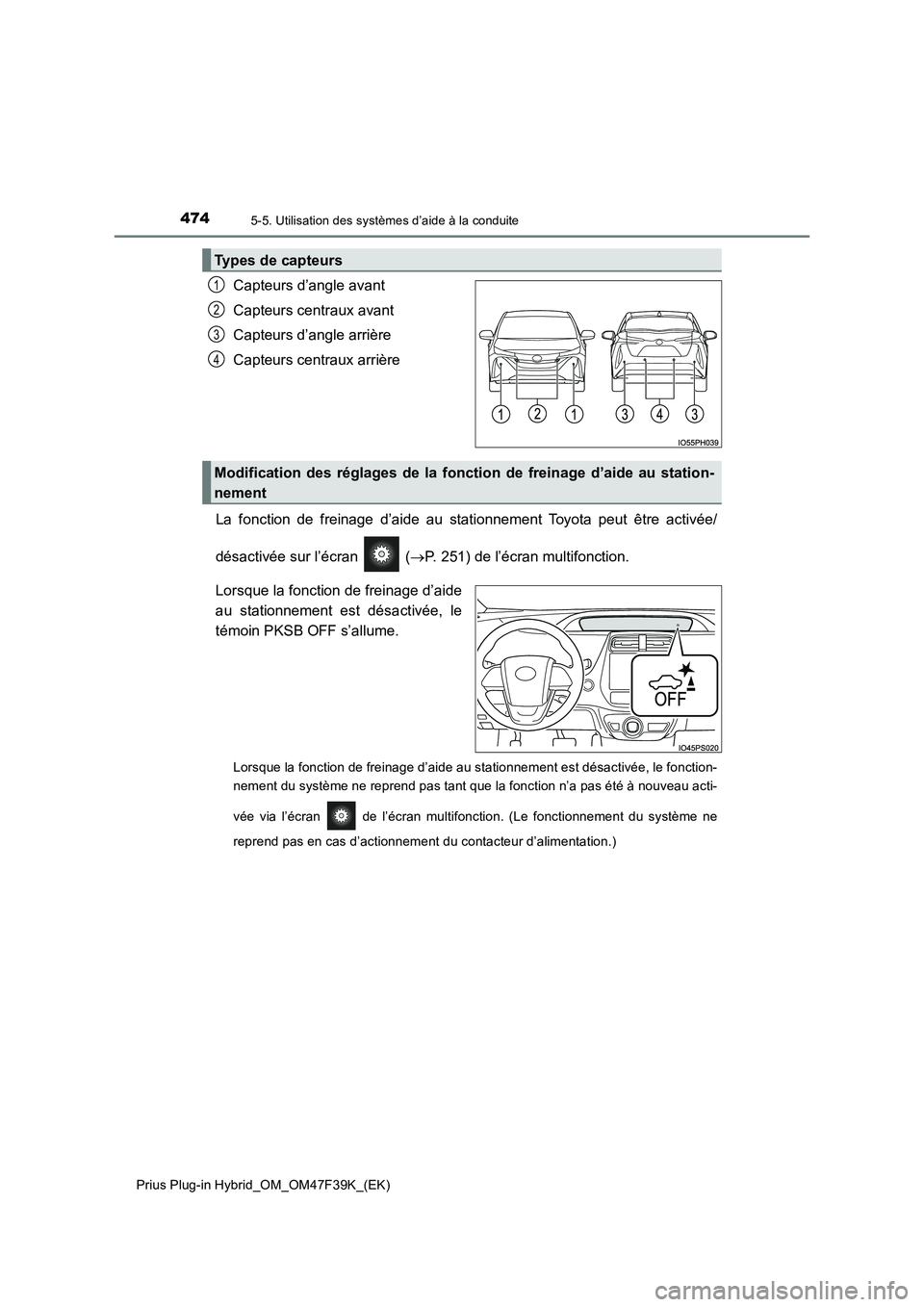

Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
La fonction de freinage d’aide au stationnement Toyota peut être activée/
désactivée sur l’écran ( P. 251) de l’écran multifonction.
Lorsque la fonction de freinage d’aide
au stationnement est désactivée, le
témoin PKSB OFF s’allume.
Lorsque la fonction de freinage d’aide au stationnement est désactivée, le fonction-
nement du système ne reprend pas tant que la fonction n’a pas été à nouveau acti-
vée via l’écran de l’écran multifonction. (Le fonctionnement du système ne
reprend pas en cas d’actionnement du contacteur d’alimentation.)
Types de capteurs
1
2
3
4
Modification des réglages de la fonction de freinage d’aide au station-
nement

4755-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite

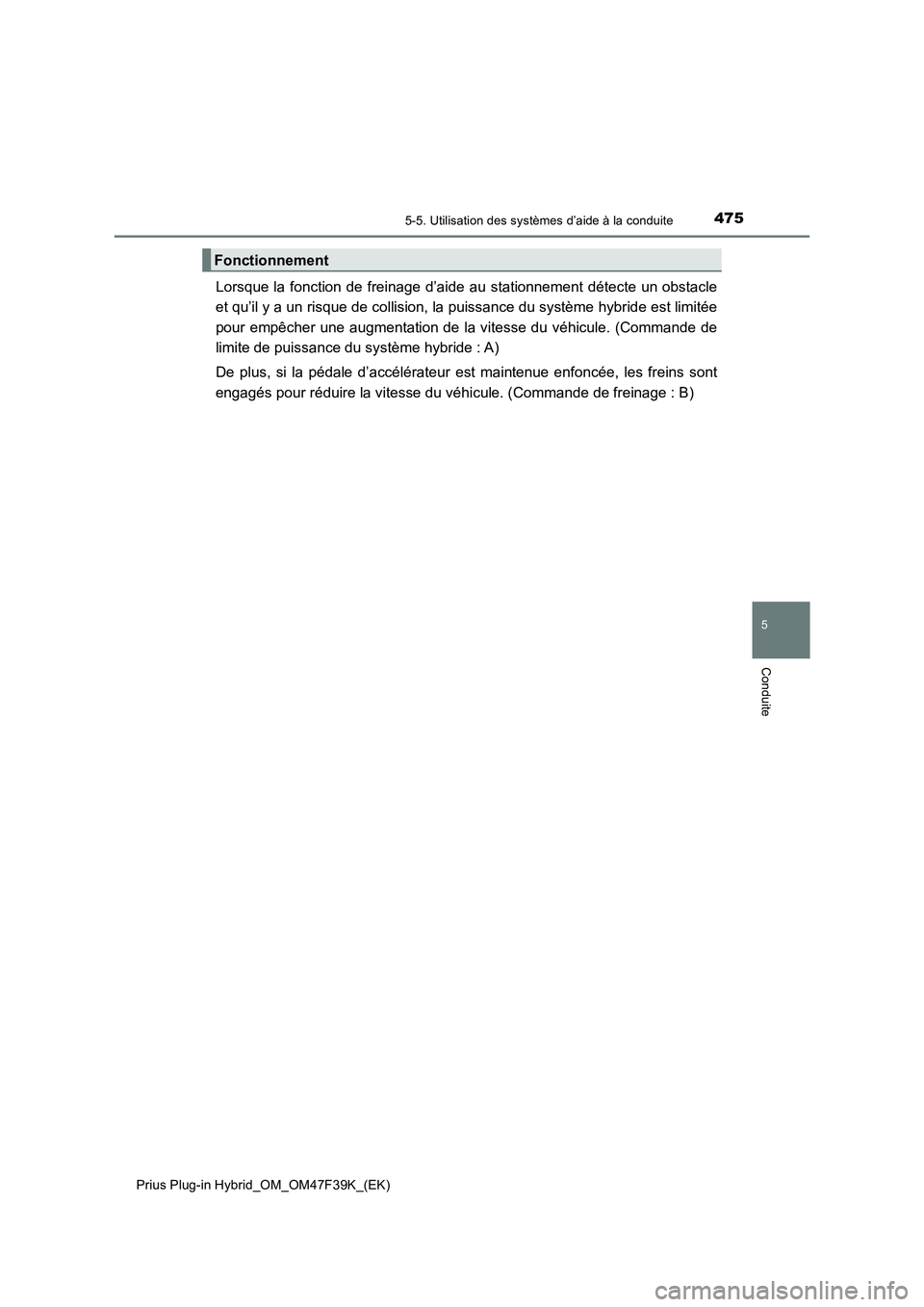

Lorsque la fonction de freinage d’aide au stationnement détecte un obstacle
et qu’il y a un risque de collision, la puissance du système hybride est limitée
pour empêcher une augmentation de la vitesse du véhicule. (Commande de
limite de puissance du système hybride : A)
De plus, si la pédale d’accélérateur est maintenue enfoncée, les freins sont
engagés pour réduire la vitesse du véhicule. (Commande de freinage : B)
Fonctionnement

4765-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Diminution
Diminution
Augmentation
Activée
Désactivée
Activée
Désactivée
Activée
Désactivée
Pédale d’accélérateur
Pédale de frein
Puissance du système hybride
Force de freinage
La commande débute
La collision est possible
La collision est probable
1
2
3
4
5
6
7

4775-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
5
Conduite

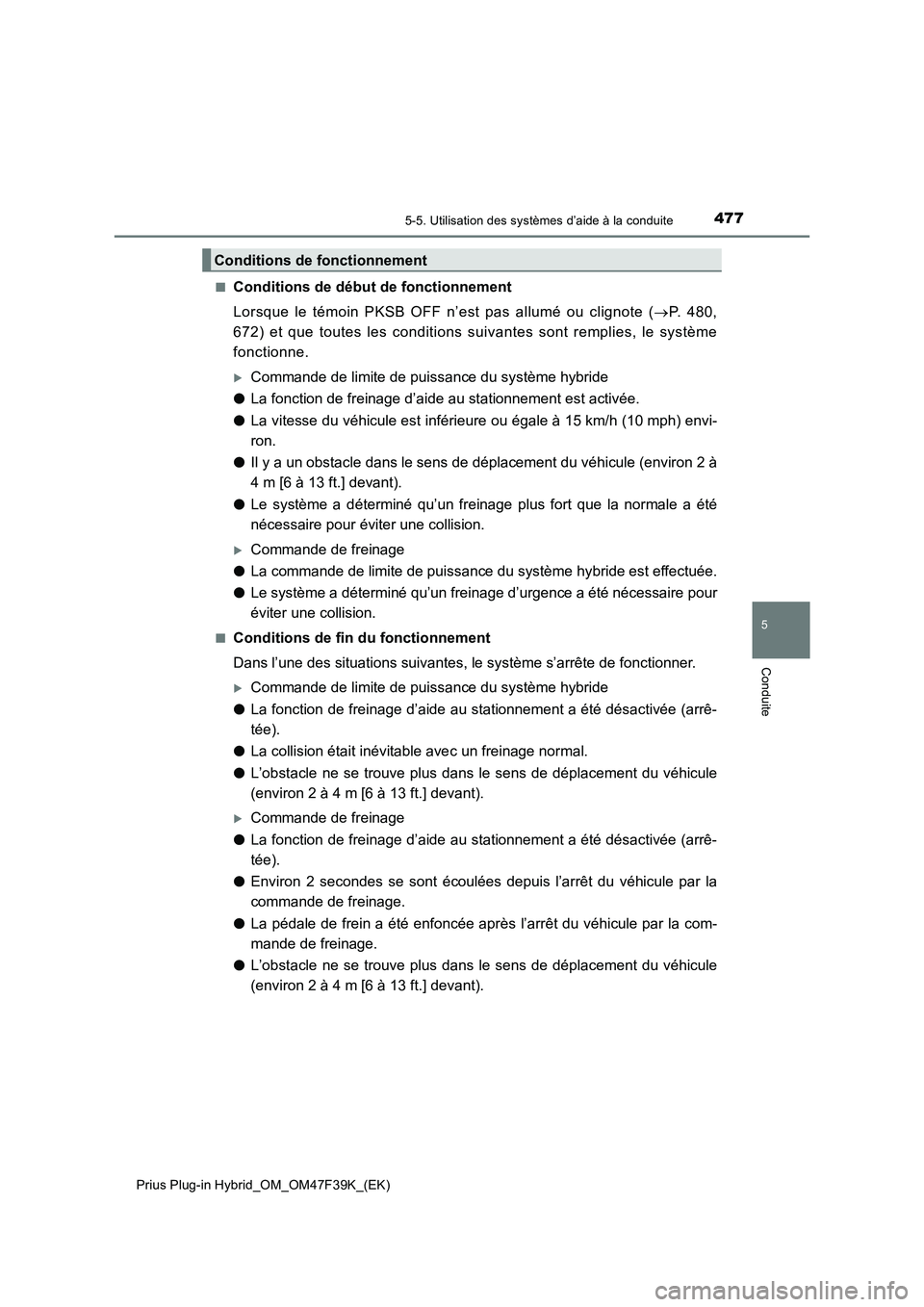

■Conditions de début de fonctionnement
Lorsque le témoin PKSB OFF n’est pas allumé ou clignote (P. 480,
672) et que toutes les conditions suivantes sont remplies, le système
fonctionne.
Commande de limite de puissance du système hybride
●La fonction de freinage d’aide au stationnement est activée.
●La vitesse du véhicule est inférieure ou égale à 15 km/h (10 mph) envi-
ron.
●Il y a un obstacle dans le sens de déplacement du véhicule (environ 2 à
4 m [6 à 13 ft.] devant).
●Le système a déterminé qu’un freinage plus fort que la normale a été
nécessaire pour éviter une collision.
Commande de freinage
●La commande de limite de puissance du système hybride est effectuée.
●Le système a déterminé qu’un freinage d’urgence a été nécessaire pour
éviter une collision.
■Conditions de fin du fonctionnement
Dans l’une des situations suivantes, le système s’arrête de fonctionner.
Commande de limite de puissance du système hybride
●La fonction de freinage d’aide au stationnement a été désactivée (arrê-
tée).
●La collision était inévitable avec un freinage normal.
●L’obstacle ne se trouve plus dans le sens de déplacement du véhicule
(environ 2 à 4 m [6 à 13 ft.] devant).
Commande de freinage
●La fonction de freinage d’aide au stationnement a été désactivée (arrê-
tée).
●Environ 2 secondes se sont écoulées depuis l’arrêt du véhicule par la
commande de freinage.
●La pédale de frein a été enfoncée après l’arrêt du véhicule par la com-
mande de freinage.
●L’obstacle ne se trouve plus dans le sens de déplacement du véhicule
(environ 2 à 4 m [6 à 13 ft.] devant).
Conditions de fonctionnement

4785-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47F39K_(EK)

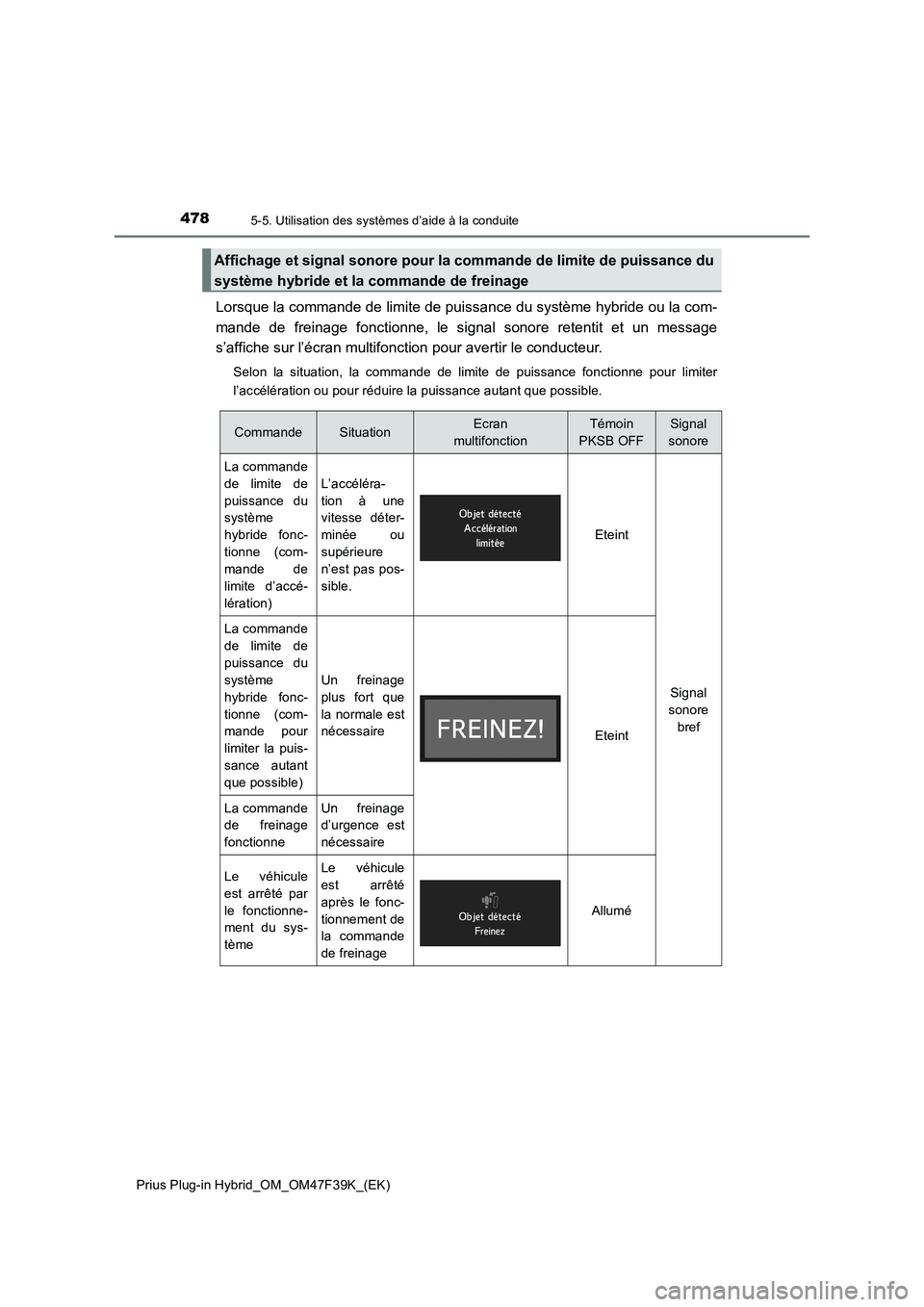

Lorsque la commande de limite de puissance du système hybride ou la com-
mande de freinage fonctionne, le signal sonore retentit et un message
s’affiche sur l’écran multifonction pour avertir le conducteur.
Selon la situation, la commande de limite de puissance fonctionne pour limiter
l’accélération ou pour réduire la puissance autant que possible.
Affichage et signal sonore pour la commande de limite de puissance du
système hybride et la commande de freinage
CommandeSituationEcran
multifonctionTémoin
PKSB OFFSignal
sonore
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande de
limite d’accé-
lération)
L’accéléra-
tion à une
vitesse déter-
minée ou
supérieure
n’est pas pos-
sible.
Eteint
Signal
sonore
bref
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande pour
limiter la puis-
sance autant
que possible)
Un freinage
plus fort que
la normale est
nécessaire
Eteint
La commande
de freinage
fonctionneUn freinage
d’urgence est
nécessaire
Le véhicule
est arrêté par
le fonctionne-
ment du sys-
tèmeLe véhicule
est arrêté
après le fonc-
tionnement de
la commande
de freinage
Allumé
