TOYOTA PRIUS PLUG-IN HYBRID 2023 Návod na použití (in Czech)

1792-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
12V akumulátor
Solární střecha
Solární akumulátor (uvnitř schránky v konzole)
Solární ECU (elektroni cká řídicí jednotka)
Hybridní (trakční) akumulátor
Informace týkající se solárního
systému nabíjení mohou být kont-
rolovány pomocí (Informace
o jízdě) na multiinformačním dis-
pleji. ( S. 225, 238)
Zobrazení informací týkající se solárního systému nabíjení
1
2
3
4
5

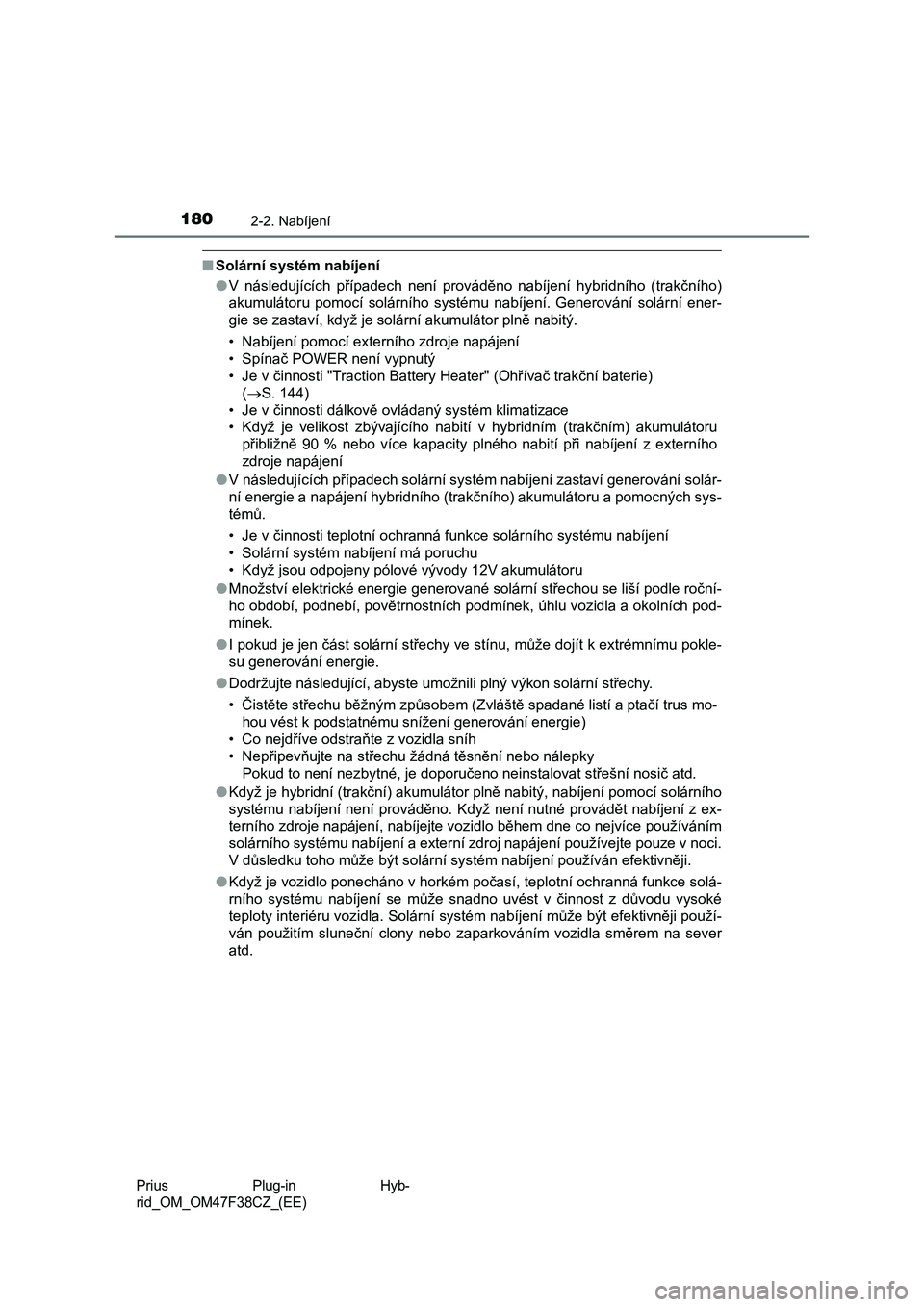

1802-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
■ Solární systém nabíjení
● V následujících případech není prováděno nabíjení hybridního (trakčního)
akumulátoru pomocí solárního systému nabíjení. Generování solár ní ener-
gie se zastaví, když je solární akumulátor plně nabitý.
• Nabíjení pomocí externího zdroje napájení
• Spínač POWER není vypnutý
• Je v činnosti "Traction Battery Heater" (Ohřívač trakční bater ie)
( S. 144)
• Je v činnosti dálkově ovládaný systém klimatizace
• Když je velikost zbývajícího nabití v hybridním (trakčním) aku mulátoru
přibližně 90 % nebo více kapacity plného nabití při nabíjení z externího
zdroje napájení
● V následujících případech solární systém nabíjení zastaví generování solár-
ní energie a napájení hybridního (trakčního) akumulátoru a pomo cných sys-
témů.
• Je v činnosti teplotní ochranná funkce solárního systému nabíj ení
• Solární systém nabíjení má poruchu
• Když jsou odpojeny pólové vývody 12V akumulátoru
● Množství elektrické energie generované solární střechou se liší podle roční-
ho období, podnebí, povětrnostních podmínek, úhlu vozidla a oko lních pod-
mínek.
● I pokud je jen část solární střechy ve stínu, může dojít k extrémnímu pokle-
su generování energie.
● Dodržujte následující, abyste umožnili plný výkon solární střechy.
• Čistěte střechu běžným způsobem (Zvláště spadané listí a ptačí trus mo-
hou vést k podstatnému snížení generování energie)
• Co nejdříve odstraňte z vozidla sníh
• Nepřipevňujte na střechu žádná těsnění nebo nálepky
Pokud to není nezbytné, je doporučeno neinstalovat střešní nosi č atd.
● Když je hybridní (trakční) akumulátor plně nabitý, nabíjení pomocí solárního
systému nabíjení není prováděno. Když není nutné provádět nabíj ení z ex-
terního zdroje napájení, nabíjejte vozidlo během dne co nejvíce používáním
solárního systému nabíjení a externí zdroj napájení používejte pouze v noci.
V důsledku toho může být solární systém nabíjení používán efekt ivněji.
● Když je vozidlo ponecháno v horkém počasí, teplotní ochranná funkce solá-
rního systému nabíjení se může snadno uvést v činnost z důvodu vysoké
teploty interiéru vozidla. Solární systém nabíjení může být efe ktivněji použí-
ván použitím sluneční clony nebo zaparkováním vozidla směrem na sever
atd.

1812-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
■ Solární akumulátor
Když solární střecha není vystavena slunečnímu svitu nebo vozid lo dlouhou
dobu nejezdí, solární akumulátor se může vybít, což negativně o vlivní sys-
tém.
Pokud ukládáte vozidlo dovnitř garáže mimo sluneční světlo nebo pokud vo-
zidlo nebude dlouhou dobu používáno, použijte jeden z následují cích způso-
bů, jak nabít solární akumulátor nejméně jednou za 2 až 3 měsíc e.
● Nastartujete hybridní systém a nechte rozsvícený indikátor READY přibližně
60 minut nebo déle
● Zaparkujte vozidlo mimo garáž tak, aby solární střecha byla na slunečním
světle přibližně 2 hodiny nebo déle
(V tom případě není nutné startovat hybridní systém)
UPOZORNĚNÍ
■ Abyste ochránili solární systém nabíjení před poškozením
● Dodržujte následující pokyny.
• Neupravujte solární střechu
• Nesoustřeďujte sluneční světlo na solární střechu
• Nepokládejte nic na horní část solární střechy
• Nevystavujte solární střechu silným nárazům ani netlačte ostrý mi před-
měty na vnitřní stranu střechy vozidla.
● Pokud je solární střecha poškozena, nedotýkejte se poškozené oblasti
a ihned požádejte o opravu kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
■ Pokud jsou na střeše uložena zavazadla
 S. 321

1822-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Když nemůže být provedeno normální
nabíjení
Podle následující tabulky proveďte příslušné nápravné opatření.
Když není zahájeno nabíjení, ačkoliv je dodržen správný postup,
zkontrolujte každou z následujících položek.
Pokud se na multiinformačním displeji zobrazí hlášení, viz také S. 187.
Když nemůže být provedeno normální nabíjení
Pravděpodobná příčinaNápravné opatření
Indikátor zdroje napájení na CCID (Přerušovací zařízení nabíjecího ob-
vodu) nesvítí, ačkoliv je kabel připojen k externímu zdroji napájení.
Zástrčka není řádně zasunuta
do zásuvkyZkontrolujte, zda je zástrčka řádně zasunuta
do zásuvky.
Je vypnuto napájeníPo obnovení napájení proveďte postup nabí-
jení znovu.
Dálkový spínač je vypnutýPokud je dálkový spínač vypnutý, spínač za-
pněte.
Jistič v budově je vypnut
a napájení je zastaveno
Zkontrolujte, zda je jistič zapojen a pokud
nedošlo k poruše, zkontrolujte, zda může být
vozidlo nabíjeno z jiné zásuvky.
Pokud je nabíjení možné, první zásuvka
může mít poruchu. Kontaktujte správce bu-
dovy nebo elektrikáře.
Zkrat mezi CCID (Přerušova-
cí zařízení nabíjecího obvo-
du) a zástrčkouIhned zastavte nabíjení a kontaktujte které-
hokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.

1832-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
<003900ea005600570055004400e5005100ea0003004c00510047004c004e006900570052005500030046004b005c0045005c000300510044000300260026002c00270003000b0033011c00480055005800e3005200590044004600740003005d0044011c00
74005d00480051007400030051004400450074004d00480046[ího ob-
vodu) bliká.
Je v činnosti funkce detekce
úniku elektřiny nebo funkce
autodiagnostiky a napájení je
zastaveno
Když je napětí nedostatečné, výstražný indi-
kátor chyby může blikat, když dochází k ru-
šení. Proveďte resetování a připojení ke
správnému zdroji napájení. (S. 120)
Pokud není nabíjení zahájeno, ihned nabíje-
ní zastavte a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Indikátor nabíjení nesvítí, ačkoliv je nabíjecí konektor připojen.
Zástrčka není řádně zasunuta
do zásuvkyZkontrolujte, zda je zástrčka řádně zasunuta
do zásuvky.
Nabíjecí konektor není řádně
zasunut do nabíjecí zásuvky.
Zkontrolujte stav připojení nabíjecího konek-
toru.
• Když připojujete nabíjecí konektor, zasuň-
te nabíjecí konektor bezpečně.
• Po připojení nabíjecího konektoru zkontro-
lujte, zda je indikátor nabíjení svítí.
Pokud se indikátor nabíjení nerozsvítí, ačko-
liv je nabíjecí konektor bezpečně připojen,
může být porucha v systému. Ihned zastavte
nabíjení a kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Hybridní (trakční) akumulátor
je již plně nabitýKdyž je hybridní (trakční) akumulátor plně
nabitý, nabíjení není prováděno.
Nabíječka nefungujeKontaktujte správce zařízení, když je pro-
blém s nabíjecím zařízením.
Pravděpodobná příčinaNápravné opatření

1842-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
*: Podrobnosti týkající se rozsvícení a blikání indikátoru nabíjení – viz S. 115.
Podle následující tabulky proveďte příslušné nápravné opatření.
<002c00510047004c004e006900570052005500030051004400450074004d00480051007400030045004f004c004e00690003004400030051004400450074004d0048005100740003005100480050012400e500480003004500ea0057000300530055005200
5900480047004800510052[
Když indikátor nabíjení bliká*:
Je zaregistrován harmono-
gram nabíjení
Když chcete nabíjet podle harmonogramu
nabíjení, počkejte až do nastaveného času.
Pro zahájení nabíjení nastavte "Charge
Now" (Dobít nyní) na "On" (Zapnuto).
(S. 174)
Když indikátor nabíjení bliká
rychle
*:
Došlo k poruše externího
zdroje napájení nebo vozidlaNastartujte hybridní systém a postupujte
podle instrukcí zobrazených pomocí hlášení
na multiinformačním displeji. (S. 187)
Když funkce harmonogramu nabíjení nefunguje normálně
Pravděpodobná příčinaNápravné opatření
Není možné nabíjet v požadovaném čase
Hodiny ve vozidle nejsou řád-
ně seřízenyZkontrolujte nastavení hodin a seřiďte je na
správný čas. (S. 200)
Kalendář ve vozidle není na-
staven správně.Zkontrolujte nastavení kalendáře a nastavte
ho na správné datum. (S. 202)
Nabíjecí kabel není připojen
k vozidluPřed použitím harmonogramu nabíjení při-
pojte nabíjecí kabel.
Je zvolen nesprávný režim
nabíjení
Zkontrolujte nastavení režimu nabíjení.
(S. 166)
Když je režim nabíjení "Start" (Začít), nabíje-
ní bude zahájeno v nastaveném čase, ale
když je to "Departure" (Odjezd), nabíjení
bude dokončeno v nastaveném čase. (Čas
zahájení nabíjení je automaticky řízen systé-
mem.)
Pravděpodobná příčinaNápravné opatření

1852-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Nabíjení je zahájeno, ačkoliv je zaregistrován harmonogram nabíjení
"Charge Now" (Dobít nyní) je
nastaveno na "On" (Zapnuto)Když nabíjíte podle harmonogramu nabíjení,
nastavte "Charge Now" (Dobít nyní) na vy-
pnuto. (S. 174)
Harmonogram nabíjení je na-
staven na "Off" (Vypnuto)Zkontrolujte, že harmonogram nabíjení není
nastaven na "Off" (Vypnuto) (S. 172)
Režim nabíjení je nastaven
na "Departure" (Odjezd)
a plánovaný čas odjezdu je
blízko aktuálního časuKdyž systém rozhodne, že není čas na do-
končení nabíjení pomocí nastaveného plá-
novaného času odjezdu, zahájí nabíjení.
Zkontrolujte harmonogramy nabíjení.
Nabíjecí kabel byl vysunut
a zasunut, když indikátor na-
bíjení blikal
Pokud je nabíjecí kabel vysunut a zasunut,
když indikátor nabíjení bliká, harmonogram
nabíjení je zrušen (S. 158). Dočasně vy-
suňte nabíjecí kabel a pak ho znovu za-
suňte.
Byl v činnosti dálkově ovláda-
ný systém klimatizace
Když je ovládán dálkově ovládaný systém
klimatizace, systém zahájí nabíjení, i když je
registrován harmonogram nabíjení. Pro pro-
vedení nabíjení použitím harmonogramu na-
bíjení zastavte dálkově ovládaný systém
klimatizace a pak znovu připojte nabíjecí
kabel.
"Traction Battery Heater"
(Ohřívač trakční baterie)
(S. 144) byl v činnosti
Když je režim nabíjení nastaven na "Depar-
ture" (Odjezd), před zahájením nabíjení
může být v činnosti "Traction Battery Heater".
Zkontrolujte stav indikátoru nabíjení.
(S. 115)
<0031004400450074004d0048005100740003004d004800030058004e0052005100fe00480051005200030047011c00740059004800030051004800e500030059000300fe004400560048000300510044005600570044005900480051007000500003005900
03000500270048005300440055005700580055004800050003[(Od-
jezd)
Čas ukončení nabíjení se ne-
shoduje s odhadovaným ča-
sem ukončení z důvodu stavu
zdroje napájení nebo venkov-
ní teplotyPokud se při nabíjení vyskytnou náhlé změ-
ny teploty nebo změny stavu zdroje napáje-
ní, nabíjení se může ukončit dříve než
v čase odhadnutém systémem.
Pravděpodobná příčinaNápravné opatření

1862-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Nabíjení není dokončeno, ačkoliv je v "Departure" (Odjezd) nastaven čas
"Climate Prep" (Příprava A/C)
je nastaveno na "On" (Zap-
nuto)
(vozidla s funkcí "Climate
Prep")
Když je "Climate Prep" (Příprava A/C) nasta-
veno na "On" (Zapnuto), klimatizace je v čin-
nosti až do nastaveného času odjezdu.
Z důvodů podmínek nabíjení proto nemusí
být nabíjení dokončeno v nastaveném čase.
Abyste hybridní (trakční) akumulátor plně
nabili, umožněte pokračování nabíjení.
Čas ukončení nabíjení se ne-
shoduje s odhadovaným ča-
sem ukončení z důvodu stavu
zdroje napájení nebo venkov-
ní teplotyPokud se při nabíjení vyskytnou náhlé změ-
ny teploty nebo změny stavu zdroje napáje-
ní, nabíjení se nemusí ukončit přesně v čase
odhadnutém systémem.
Nabíjení není zahájeno, ačkoliv je v "Start" (Začít) nastaven čas
Nabíjecí kabel byl připojen po
nastaveném časePřipojte nabíjecí kabel před časem nastave-
ném ve "Start" (Začít).
Pravděpodobná příčinaNápravné opatření

1872-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Když je hybridní systém nastarto-
ván po nabíjení, na multiinformač-
ním displeji se zobrazí hlášení.
Když k tomu dojde, řiďte se instruk-
cemi zobrazenými na obrazovce.
Když se zobrazí hlášení týkající se nabíjení
Pravděpodobná příčinaNápravné opatření
 Pokud se zobrazí "Charging Stopped Due to Pulled Charging Connector"
(Nabíjení zastaveno kvůli vytažení konektoru dobíjení)
Nabíjecí konektor je během
nabíjení vytažen
Když je nabíjecí konektor vytažen během
nabíjení, nabíjení se zastaví. Pokud chcete
hybridní (trakční) akumulátor plně nabít, při-
pojte znovu nabíjecí konektor.
Poté, co je hybridní (trakční)
akumulátor plně nabitý, nabí-
jecí konektor je vytažen, když
je hybridní (trakční) akumulá-
tor znovu dobíjen, protože
byly použity funkce potřebo-
vávající elektřinu* a zbývají-
cí nabití je nyní sníženo.
*: Elektřina se spotřebuje,
když je v činnosti "Traction
Battery Heater" ( S. 144),
funkce s vazbou na systém
klimatizace ( S. 166) nebo
dálkově ovládaný systém
klimatizace ( S. 535).

1882-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Pokud se zobrazí "Charging Stopped Due to Pulled Charging Connector"
(Nabíjení zastaveno kvůli vytažení konektoru dobíjení)
Nabíjecí konektor není bez-
pečně připojen
Zkontrolujte stav připojení nabíjecího konek-
toru.
• Když připojujete nabíjecí konektor, zasuň-
te nabíjecí konektor bezpečně.
• Po připojení nabíjecího konektoru zkontro-
lujte, zda je indikátor nabíjení svítí.
Pokud nemůže být nabíjení provedeno, ač-
koliv byly provedeny správné postupy,
nechte vozidlo zkontrolovat kterýmkoliv au-
torizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servi-
sem.
Nabíjecí konektor byl během
nabíjení odemknutKdyž je nabíjecí konektor odemknut během
nabíjení, nabíjení se zastaví. Pro pokračová-
ní nabíjení připojte nabíjecí konektor znovu.
Pokud se zobrazí "Charging Complete Limited Due to Battery Temp"
(Dokončení nabíjení omezeno kvůli teplotě baterie.)
Nabíjení bylo zastaveno, aby
se chránil hybridní (trakční)
akumulátor, protože zůstával
po určitou dobu horký.Nechte hybridní (trakční) akumulátor vy-
chladnout a proveďte nabíjení znovu, pokud
velikost nabití nedosáhla požadované veli-
kosti.
Pravděpodobná příčinaNápravné opatření
