TOYOTA PRIUS PLUS 2017 Kezelési útmutató (in Hungarian)

81
1
1-2. Hibrid rendszer
Biztonság és védelem

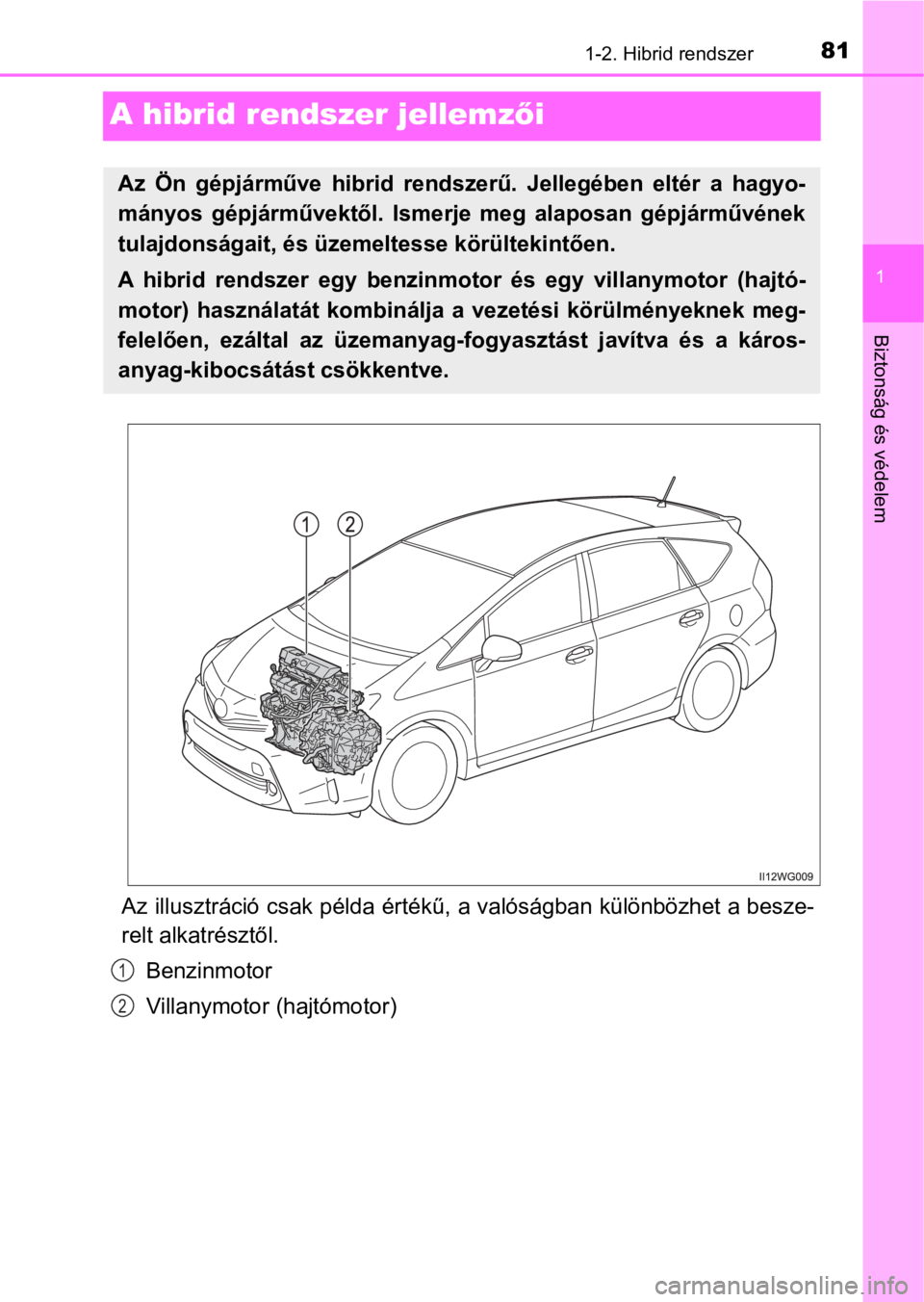

A hibrid rendszer jellemzői
Az illusztráció csak példa értékű, a valóságban különbözhet a besze-
relt alkatrésztől.
Benzinmotor
Villanymotor (hajtómotor)
Az Ön gépjárműve hibrid rendszerű. Jellegében eltér a hagyo-
mányos gépjárművektől. Ismerje meg alaposan gépjárművének
tulajdonságait, és üzemeltesse körültekintően.
A hibrid rendszer egy benzinmotor és egy villanymotor (hajtó-
motor) használatát kombinálja a vezetési körülményeknek meg-
felelően, ezáltal az üzemanyag-fogyasztást javítva és a káros-
anyag-kibocsátást csökkentve.
1
2

821-2. Hibrid rendszer
uMegálláskor/elinduláskor
A benzinmotor a gépjármű megállásakor leáll
*. Elinduláskor a vil-
lanymotor (hajtómotor) hajtja a gépjárművet. Kis sebességnél vagy
enyhe lejtőn lefelé haladva a benzinmotor leáll*, és a villanymotor
(hajtómotor) működik.
N sebességváltó-helyzetben a hibrid akkumulátor (hajtóakkumulá-
tor) nem töltődik.
*: Ha a hibrid akkumulátornak (hajtóakkumulátor) töltésre van szüksége vagy
a motor felmelegszik stb. a benzinmotor nem áll le automatikusan.
(83. o.)
uNormál haladás közben
Elsősorban a benzinmotor működik. Az elektromos motor (hajtómo-
tor) szükség szerint tölti a hibrid akkumulátort (hajtóakkumulátort).
uErőteljes gyorsításkor
A gázpedál erőteljes lenyomásakor a hibrid akkumulátor (hajtóak-
kumulátor) teljesítménye az elektromos motor (hajtómotor) révén
hozzáadódik a benzinmotoréhoz.
uFékezéskor (energia-visszatápláló fékezés)
A kerekek az elektromos motort (hajtómotor) generátorként működ-
tetik, így töltődik a hibrid akkumulátor (hajtóakkumulátor).
nEnergia-visszatápláló fékezés
A következő helyzetekben a mozgási energia elektromos energiává alakul át,
és a lassításra fordított erő kinyerése a hibrid akkumulátor (hajtóakkumulátor)
töltésével együtt történik.
lA gázpedált felengedi, miközben D vagy B sebességváltó-helyzetben halad.
lA fékpedált lenyomja, miközben D vagy B sebességváltó-helyzetben halad.

831-2. Hibrid rendszer
1
Biztonság és védelem
nHibrid rendszer visszajelző
nA benzinmotor bizonyos körülmények között nem áll le
A benzinmotor automatikusan indul be és áll le. A következő esetekben azon-
ban mégsem áll le automatikusan:
lAmíg a benzinmotor nem melegedett fel
lA hibrid akkumulátor (hajtóakkumulátor) töltése során
lHa a hibrid akkumulátor (hajtóakkumulátor) hőmérséklete magas vagy ala-
csony
lHa a fűtés be van kapcsolva
nA hibrid akkumulátor (hajtóakkumulátor) töltése
Mivel a hibrid akkumulátort (hajtóakkumulátort) a benzinmotor tölti, nincs szük-
ség külső forrásból történő töltésre. Ha azonban a gépjármű hosszú ideig áll,
akkor a hibrid akkumulátor (hajtóakkumulátor) lassan lemerül. Éppen ezért fel-
tétlenül vezesse a gépjárművet néhány havonta legalább 30 percig vagy te-
gyen meg 16 km-t (10 mérföldet). Ha a hibrid akkumulátor (hajtóakkumulátor)
teljesen lemerül, és nem lehet beindítani a hibrid rendszert, akkor lépjen kap-
csolatba bármely hivatalos Toyota márkakereskedéssel, szervizzel vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberrel.
nA 12 V-os akkumulátor töltése
454. o.
nA 12 V-os akkumulátor lemerülése után vagy ha a csatlakozókat eltávolí-
totta és újra beillesztette a csere alkalmával stb.
A benzinmotor akkor sem áll le, ha a gépjárművet a hibrid akkumulátor (hajtó-
akkumulátor) hajtja. Ha ez a jelenség néhány napon belül nem szűnik meg, ak-
kor lépjen kapcsolatba hivatalos Toyota márkakereskedéssel, szervizzel vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel.

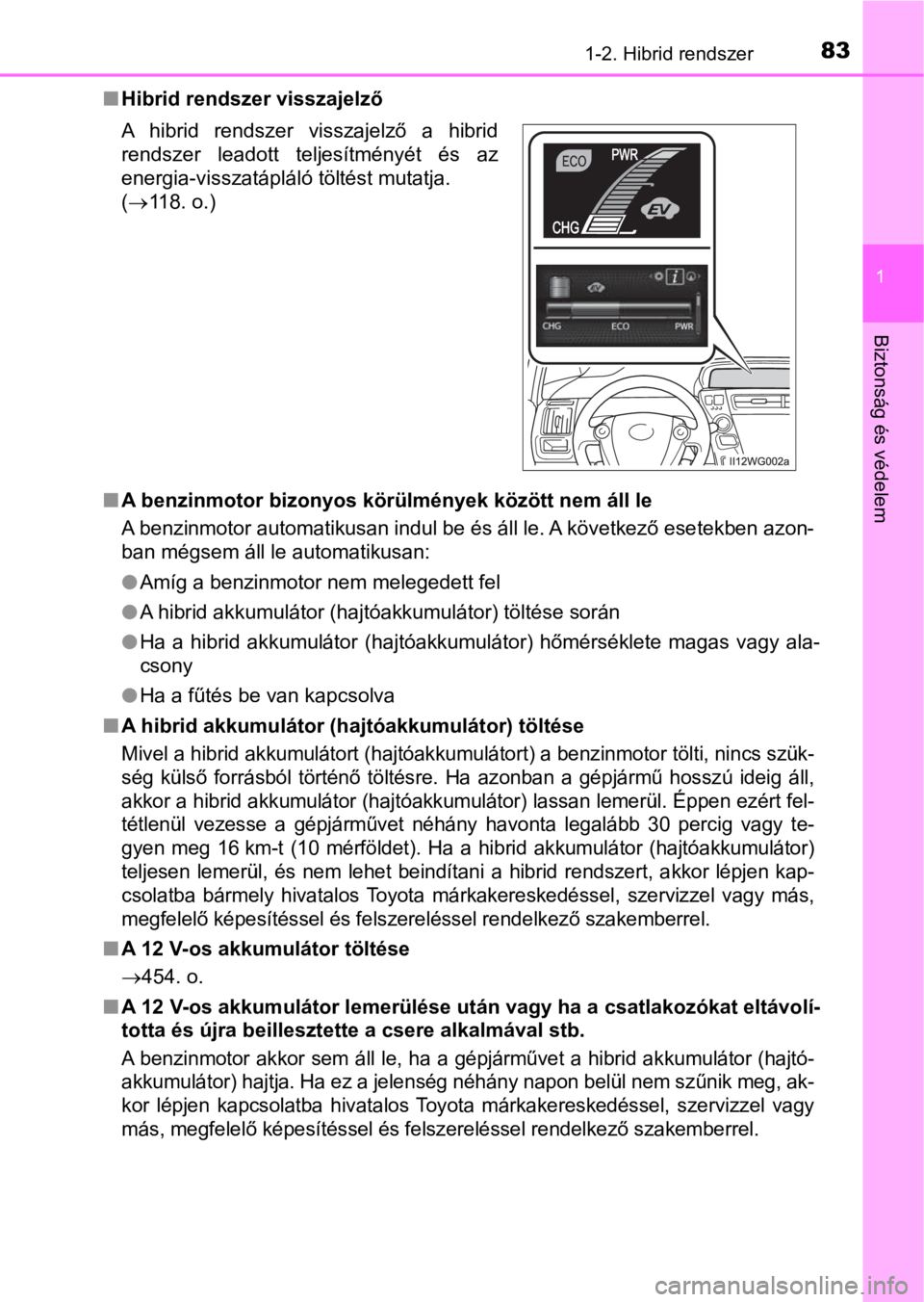

A hibrid rendszer visszajelző a hibrid
rendszer leadott teljesítményét és az
energia-visszatápláló töltést mutatja.
(118. o.)

841-2. Hibrid rendszer
nA hibrid gépjárművekre jellemző hangok és rezgések
Nem hallható motorhang és nem érezhető rezgés, jóllehet a gépjármű képes
mozogni, ha a „READY” gomb világít. A biztonság érdekében parkoláskor
működtesse a rögzítőféket, és kapcsolja a sebességváltót P helyzetbe.
A következő hangok és rezgések a hibrid rendszer működésének velejárói,
és nem utalnak hibára:
lMotorhang hallható a motortér felől.
lA hibrid rendszer beindulásakor és leállásakor hangok hallhatók a hibrid ak-
kumulátor (hajtóakkumulátor) felől.
lRelé működési hangok, mint halk ütődés vagy kattogás, szűrődnek elő a
hibrid akkumulátorból (hajtó akkumulátor) a hátsó ülések mögül a hibrid
rendszer elindításakor és leállításakor.
lNyitott csomagtérajtó esetén hangok hallhatók a hibrid rendszer felől.
lHangok hallhatók a sebességváltó felől a benzinmotor leállásakor vagy be-
indulásakor, illetve alacsony fordulatszámon vagy alapjáraton.
lErőteljes gyorsításkor motorhang hallható.
lEnergia-visszatápláló fékezés során is hallhatók hangok, amikor a gázpe-
dált felengedi, vagy a fékpedált lenyomja.
lA benzinmotor beindulásakor és leállásakor rezgés érzékelhető.
lHűtőventilátor-hangok hallhatók a jobb oldali első ülés alatti szellőzőnyílás
felől.
nKarbantartás, javítás, újrafelhasználás és selejtezés
A karbantartást, a javítást, az újrafelhasználást és a selejtezést illetően lépjen
kapcsolatba hivatalos Toyota márkakereskedéssel, szervizzel vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberrel. Ne selej-
tezze ki a gépjárművet önállóan.

85
1
1-2. Hibrid rendszer
Biztonság és védelem

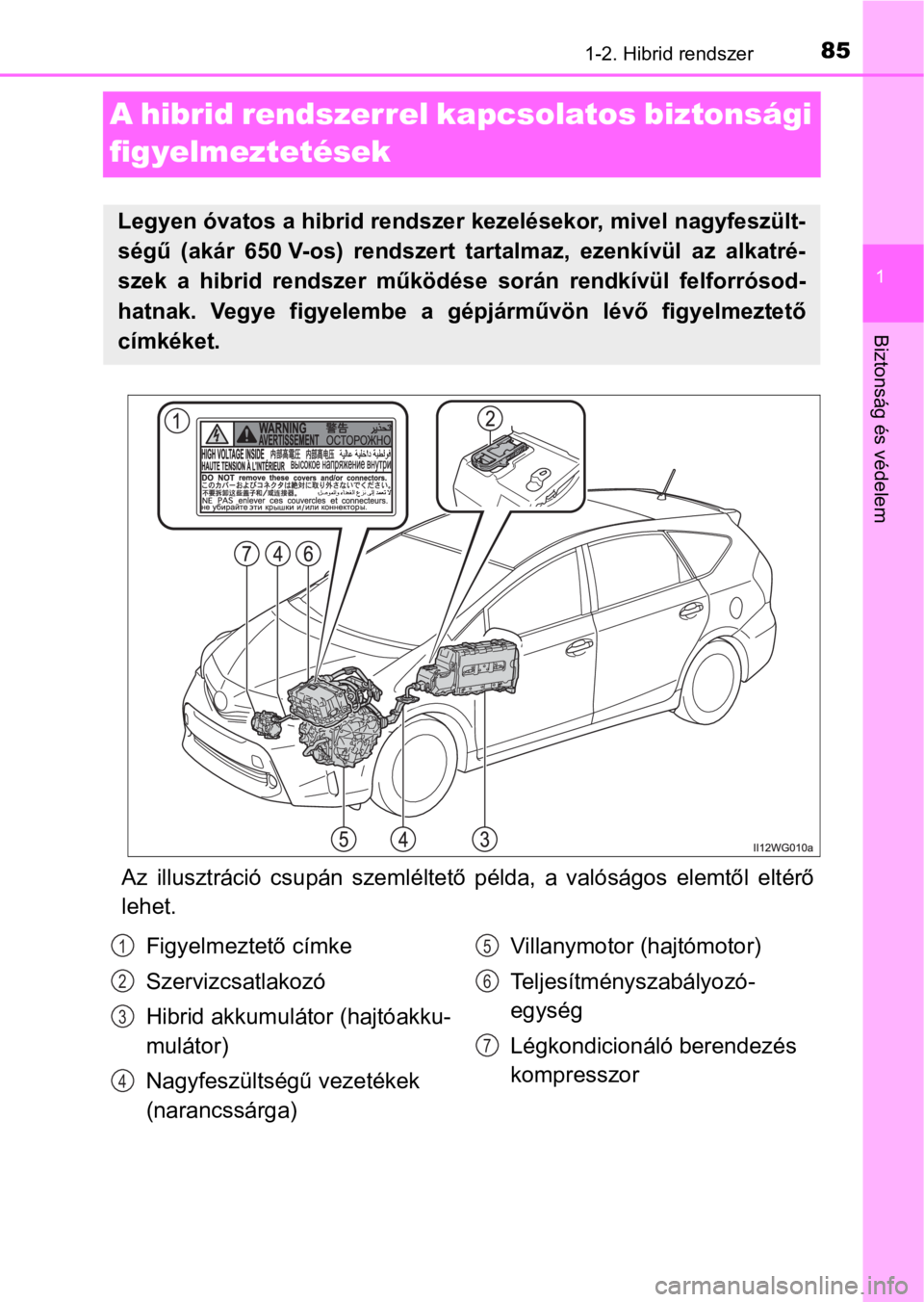

A hibrid rendszerrel kapcsolatos biztonsági
figyelmeztetések
Az illusztráció csupán szemléltető példa, a valóságos elemtől eltérő
lehet.
Legyen óvatos a hibrid rendszer kezelésekor, mivel nagyfeszült-
ségű (akár 650 V-os) rendszert tartalmaz, ezenkívül az alkatré-
szek a hibrid rendszer működése során rendkívül felforrósod-
hatnak. Vegye figyelembe a gépjárművön lévő figyelmeztető
címkéket.
Figyelmeztető címke
Szervizcsatlakozó
Hibrid akkumulátor (hajtóakku-
mulátor)
Nagyfeszültségű vezetékek
(narancssárga)Villanymotor (hajtómotor)
Teljesítményszabályozó-
egység
Légkondicionáló berendezés
kompresszor1
2
3
4
5
6
7

861-2. Hibrid rendszer

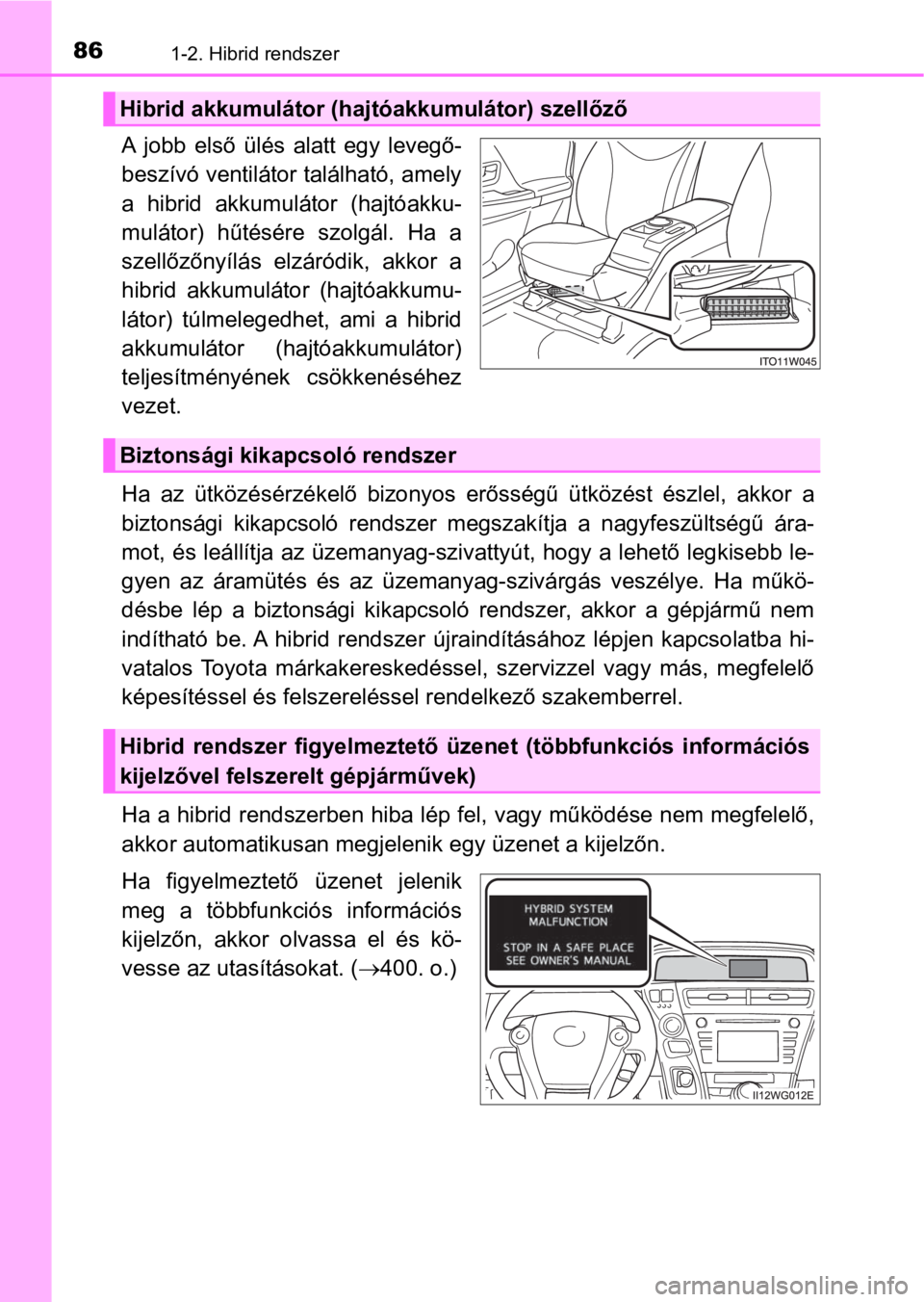

A jobb első ülés alatt egy levegő-
beszívó ventilátor található, amely
a hibrid akkumulátor (hajtóakku-
mulátor) hűtésére szolgál. Ha a
szellőzőnyílás elzáródik, akkor a
hibrid akkumulátor (hajtóakkumu-
látor) túlmelegedhet, ami a hibrid
akkumulátor (hajtóakkumulátor)
teljesítményének csökkenéséhez
vezet.
Ha az ütközésérzékelő bizonyos erősségű ütközést észlel, akkor a
biztonsági kikapcsoló rendszer megszakítja a nagyfeszültségű ára-
mot, és leállítja az üzemanyag-szivattyút, hogy a lehető legkisebb le-
gyen az áramütés és az üzemanyag-szivárgás veszélye. Ha műkö-
désbe lép a biztonsági kikapcsoló rendszer, akkor a gépjármű nem
indítható be. A hibrid rendszer újraindításához lépjen kapcsolatba hi-
vatalos Toyota márkakereskedéssel, szervizzel vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakemberrel.
Ha a hibrid rendszerben hiba lép fel, vagy működése nem megfelelő,
akkor automatikusan megjelenik egy üzenet a kijelzőn.
Ha figyelmeztető üzenet jelenik
meg a többfunkciós információs
kijelzőn, akkor olvassa el és kö-
vesse az utasításokat. (400. o.)
Hibrid akkumulátor (hajtóakkumulátor) szellőző
Biztonsági kikapcsoló rendszer
Hibrid rendszer figyelmeztető üzenet (többfunkciós információs
kijelzővel felszerelt gépjárművek)

871-2. Hibrid rendszer
1
Biztonság és védelem
nHa egy figyelmeztető lámpa kigyullad, figyelmeztető üzenet jelenik meg,
vagy a 12 V-os akkumulátort lekötik
Előfordulhat, hogy a hibrid rendszer nem indul. Ebben az esetben próbálja
meg ismét beindítani a rendszert. Ha a „READY” (üzemkész) jelzés nem vilá-
gít, akkor lépjen kapcsolatba hivatalos Toyota márkakereskedéssel, szerviz-
zel vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakem-
berrel.
nHa elfogy az üzemanyag
Amikor a gépjárműből kifogy az üzemanyag, és a hibrid rendszert nem lehet
beindítani, akkor tankoljon legalább akkora mennyiségű benzint, hogy az ala-
csony üzemanyagszintre figyelmeztető lámpa (391. o.) kialudjon. Ha túl kis
mennyiségű az üzemanyag, a hibrid rendszer nem képes beindulni. (Az átla-
gos üzemanyagmennyiség 7 L [1,8 gal., 1,5 Imp.gal.], ha a jármű vízszinte-
sen területen van. Ez az érték lejtőn állva más lehet. Adjon több üzemanya-
got, ha a gépjármű dőlt helyzetben van.)
nElektromágneses hullámok
lA hibrid gépjárművekben található nagyfeszültségű alkatrészek és vezeté-
kek elektromágneses árnyékolással vannak ellátva, így megközelítőleg
ugyanolyan mennyiségű elektromágneses sugárzást bocsátanak ki, mint a
hagyományos, benzinnel működő gépjárművek vagy az otthoni elektronikus
berendezések.
lEgyes idegen gyártmányú rádióalkatrészekben gépjárműve hangzásbeli za-
vart okozhat.
nHibrid akkumulátor (hajtóakkumulátor)
A hibrid akkumulátor (hajtóakkumulátor) élettartama korlátozott. A hibrid ak-
kumulátor (hajtóakkumulátor) élettartama a vezetési stílus és a vezetési felté-
telek függvényében változhat.
nMegfelelőségi nyilatkozat
Ez a modell teljesíti az ECE100 (akkumulátorral működő elektromos gépjár-
<0050012600590048004e00030045004c005d00570052005100560069004a0044000c00030048004f011800740055006900560003004b004c004700550052004a00700051004e004c0045005200460056006900570069005600550044000300590052005100
440057004e0052005d00790003004e007c0059004800570048[lményeit.

881-2. Hibrid rendszer
VIGYÁZAT!
nNagyfeszültséggel kapcsolatos biztonsági figyelmeztetések
A gépjármű nagyfeszültségű egyenáramú és váltóáramú rendszerekkel, va-
lamint egy 12 V-os rendszerrel rendelkezik. Az egyenáramú és a váltóá-
ramú nagyfeszültség nagyon veszélyes, és súlyos vagy halálos kimenetelű
égési sérüléseket, illetve áramütést okozhat.
lSoha ne érintse meg, szerelje szét, távolítsa el vagy cserélje ki a nagyfe-
szültségű alkatrészeket, vezetékeket vagy azok csatlakozóit.
lMivel a hibrid rendszer nagyfeszültséggel üzemel, beindulás után felme-
legszik. Legyen óvatos a nagyfeszültség és a magas hőmérséklet miatt,
és mindig tartsa be a figyelmeztető címkéken lévő figyelmeztetéseket.

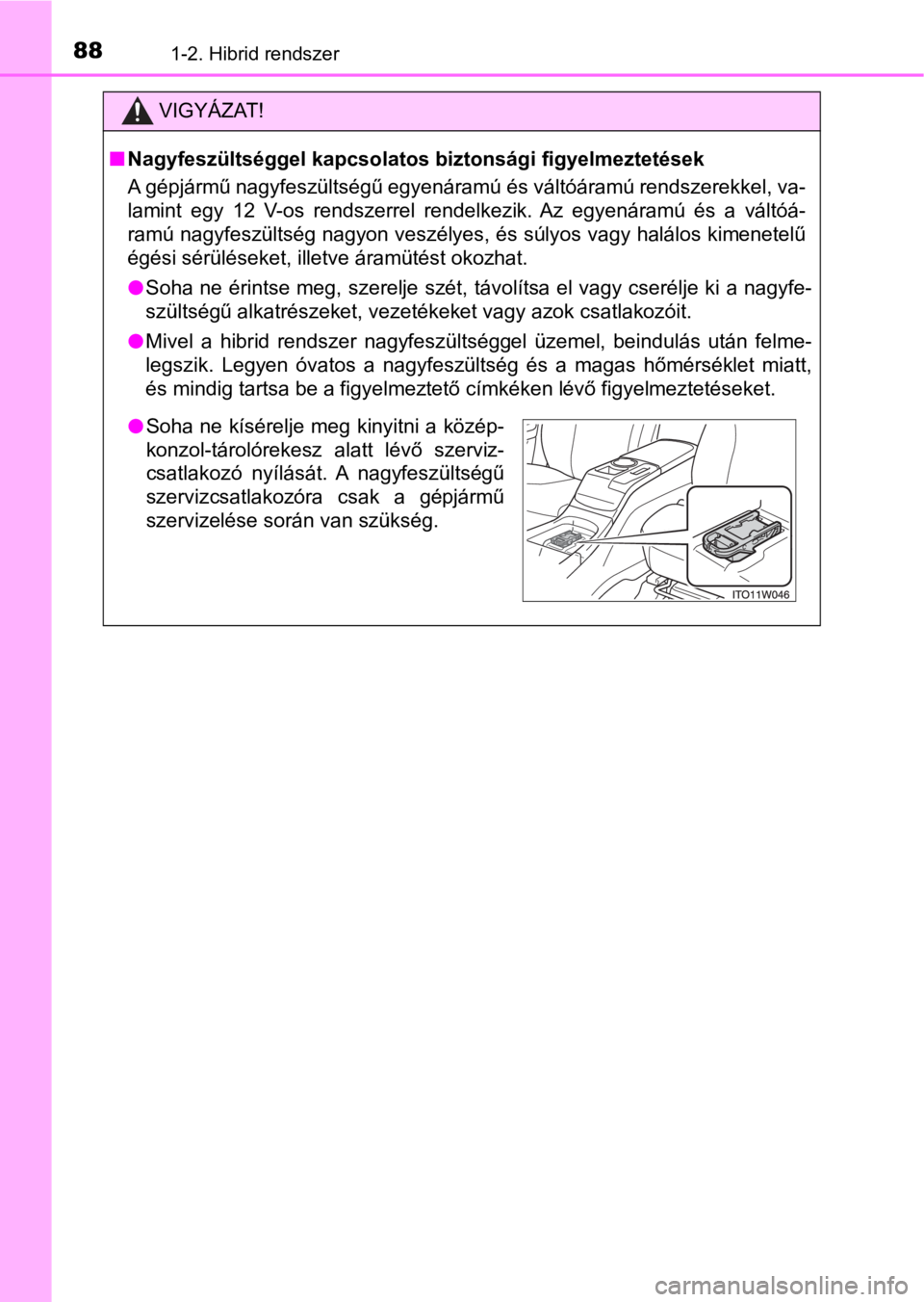

lSoha ne kísérelje meg kinyitni a közép-
konzol-tárolórekesz alatt lévő szerviz-
csatlakozó nyílását. A nagyfeszültségű
szervizcsatlakozóra csak a gépjármű
szervizelése során van szükség.

891-2. Hibrid rendszer
1
Biztonság és védelem
VIGYÁZAT!
nKözúti balesetre vonatkozó figyelmeztetések
A súlyos vagy halálos sérülések veszélyének csökkentése érdekében
ügyeljen a következő figyelmeztetések betartására:
lHúzódjon le a gépjárművel az útról, működtesse a rögzítőféket, kapcsolja
a sebességváltót P helyzetbe, és kapcsolja ki a hibrid rendszert.
lNe érintse meg a nagyfeszültségű alkatrészeket, vezetékeket vagy csatla-
kozókat.
lHa az elektromos vezetékek hozzáérnek a gépjármű belsejéhez vagy kül-
sejéhez, akkor fennáll az áramütés veszélye. Soha ne érintse meg a sza-
baddá vált vezetékeket.
lNe érjen az akkumulátorhoz, ha folyadék szivárog belőle vagy tapadt rá.
Ha a hibrid akkumulátorból (hajtóakkumulátorból) származó elektrolit (szé-
nalapú szerves elektrolit) bőrére vagy szemébe kerül, akkor vakságot
vagy bőrsérülést okozhat. Ha véletlenül mégis bőrére vagy szemébe ke-
rül, azonnal mossa le bő vízzel, és haladéktalanul forduljon orvoshoz.
lHa elektrolit szivárog a hibrid akkumulátorból (hajtóakkumulátorból), ne
közelítse meg a gépjárművet.
Ha esetleg megsérült a hibrid akkumulátor (hajtóakkumulátor), akkor an-
nak belső kialakítása megakadályozza, hogy nagy mennyiségű elektrolit
szivárogjon ki belőle. Ugyanakkor a legkevesebb kiszivárgó elektrolit is
gőzöket bocsát ki. Ez a gőz irritálja a bőrt és a szemet, és belélegzése
azonnali mérgezést okoz.
lNe vigyen égő vagy magas hőmérsékletű tárgyakat az elektrolit közelébe.
Az elektrolit meggyulladhat és tüzet okozhat.
lHa tűz üt ki a hibrid gépjárműben, akkor a lehető leghamarabb hagyja el a
gépjárművet. Soha ne használjon olyan tűzoltó készüléket, amely nem
elektromos tűz oltására szolgál. Kis mennyiségű víz alkalmazása is veszé-
lyes lehet.
lHa vontatni kell a gépjárművet, akkor azt az első kerekek megemelésével
tegye. Ha a vontatás során az elektromos motorhoz (hajtómotorhoz) kap-
csolódó kerekek érintkeznek a talajjal, akkor a motor még mindig termel-
het áramot. Tüzet okozhatnak. (380. o.)
lGondosan vizsgálja át a talajt a gépjármű alatt. Ha folyadékszivárgás nyo-
mát látja a talajon, akkor lehetséges, hogy megsérült az üzemanyagrend-
szer. Amint lehet, hagyja el a gépjárművet.

901-2. Hibrid rendszer
VIGYÁZAT!
nHibrid akkumulátor (hajtóakkumulátor)
Az Ön gépjárművében zárt lítium-ion akkumulátor található.
lSoha ne adja el, adja át másnak vagy módosítsa a hibrid akkumulátort. A
balesetek megelőzése érdekében a leselejtezett gépjárművekből eltávolított
hibrid akkumulátorokat Toyota márkakereskedésben kell leadni. Ne selej-
tezze ki az akkumulátort önállóan.
Az akkumulátor megfelelő begyűjtésének elmulasztása a következő, halál-
lal vagy súlyos sérüléssel járó esetekhez vezethet:
• A hibrid akkumulátor illegális kiselejtezése, szemétbe dobása veszélyes
a környezetre, ha valaki megérintheti a nagyfeszültségű alkatrészeket,
és áramütést szenvedhet.
• A hibrid akkumulátort kizárólag az Ön gépjárművében való használatra
szánták. Ha a hibrid akkumulátort gépjárművén kívül használja vagy mó-
dosítja, baleset, pl. áramütés, hő- és füstképződés, robbanás és elektro-
litszivárgás történhet.
Gépjárműve eladásakor vagy használatra való átadásakor rendkívül nagy
a baleset lehetősége, mert a gépjárművet átvevő személy nem biztos,
hogy tudatában van ezeknek a veszélyeknek.
lHa a gépjárművet a hibrid akkumulátor eltávolítása nélkül vonják ki a forga-
lomból, a nagyfeszültségű alkatrészek, vezetékek vagy kapcsolók érintése
súlyos áramütést okozhat. Amennyiben ki kell selejteznie gépjárművét, a
hibrid akkumulátor megsemmisítését bízza hivatalos Toyota márkakereske-
désre, szervizre vagy más, megfelelő képesítéssel és felszereléssel rendel-
kező szakemberre vagy arra jogosult műhelyre. Amennyiben a hibrid akku-
mulátort nem szakszerűen selejtezik ki, az súlyos sérüléssel vagy halállal
járó áramütést okozhat.
FIGYELEM
nHibrid akkumulátor (hajtóakkumulátor) szellőző
lNe helyezzen be olyan tárgyakat, amelyek elzárnák a levegőbevezető nyílást.
A hibrid akkumulátor (hajtóakkumulátor) túlmelegedhet és károsodhat.
lRendszeresen tisztítsa a szellőzőt, hogy megelőzze a hibrid akkumulátor
(hajtóakkumulátor) túlmelegedését.
lÜgyeljen arra, hogy ne érje víz vagy szennyeződés a szellőzőnyílást, mivel
az rövidzárlatot és a hibrid akkumulátor (hajtóakkumulátor) károsodását
okozhatja.
lNe szállítson nagy mennyiségű vizet (pl. vízhűtő tartályokat) a gépjármű-
ben. Víz hatására a hibrid akkumulátor (hajtóakkumulátor) károsodhat.
Vizsgáltassa meg a gépjárművet bármely hivatalos Toyota márkakereske-
désben, szervizben vagy más, megfelelő képesítéssel és felszereléssel ren-
delkező szakembernél.
