2214-5. Använda förarstödssystemen
4
Körning
PRIUS +_OM47D30SEn
Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
l I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om en frontsensor är smutsig eller täckt av snö eller liknande
• Om delen av vindrutan som är framför kamerasensorn har blivit immig eller täckt med kondens eller is
(Ta bort imma från vindrutan: → sid. 273)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner även om fordonet har återgått till normalt
tillstånd, kan en systemstörning ha uppstått. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer omedelbart kontrollera bilen.
PRIUS +_OM47D30SE.book Page 221 Thursday, April 11, 2019 10: 31 AM

2224-5. Använda förarstödssystemen
PRIUS +_OM47D30SE
LDA (Aktiv körfilsvarning)∗
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
∗: I förekommande fall
Sammanfattning av funktioner
PRIUS +_OM47D30SE.book Page 222 Thursday, April 11, 2019 10:31 AM

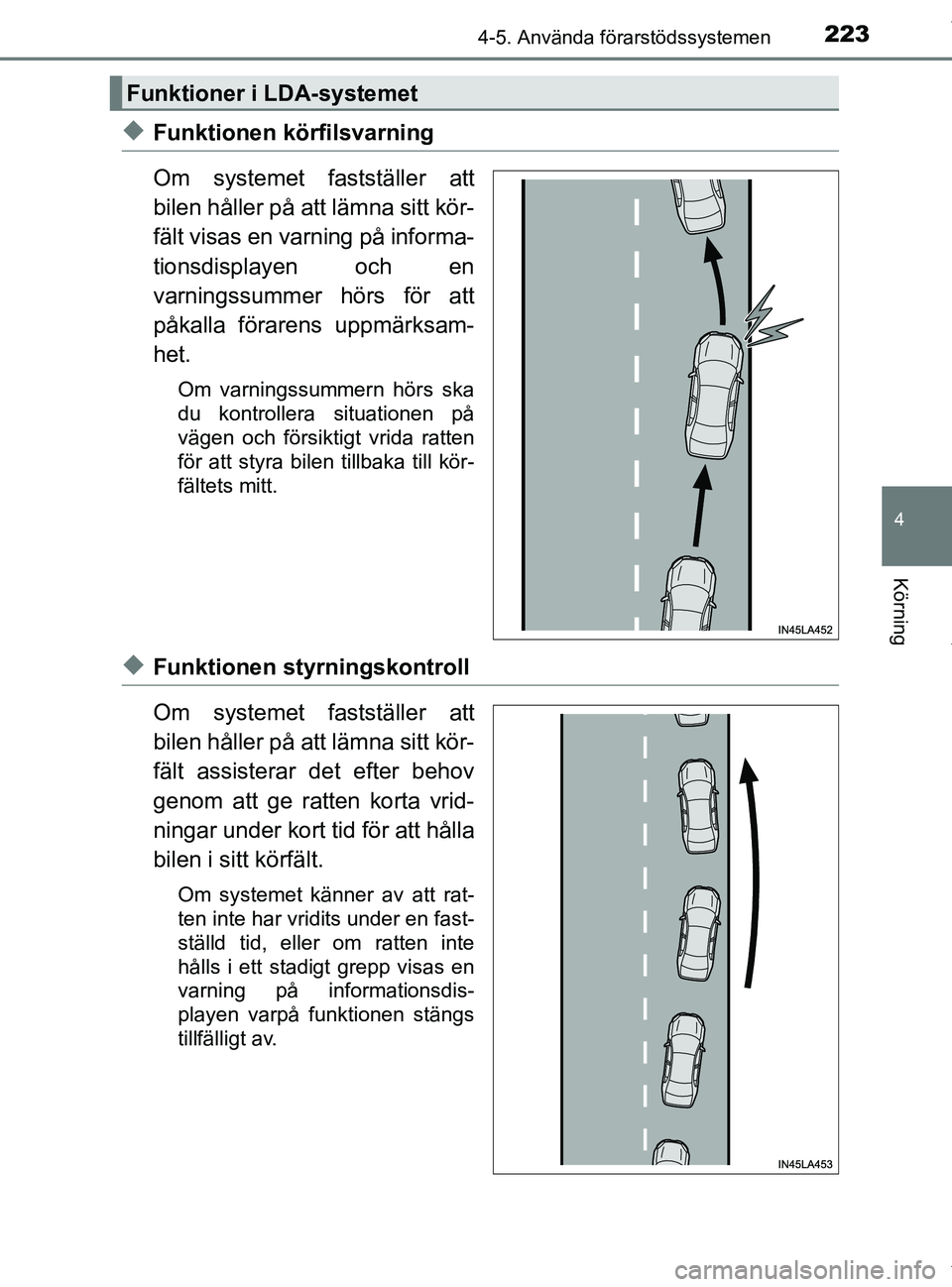

2234-5. Använda förarstödssystemen
4
Körning
PRIUS +_OM47D30SE
uFunktionen körfilsvarning
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält visas en varning på informa-
tionsdisplayen och en
varningssummer hörs för att
påkalla förarens uppmärksam-
het.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka till kör-
fältets mitt.
uFunktionen styrningskontroll
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält assisterar det efter behov
genom att ge ratten korta vrid-
ningar under kort tid för att hålla
bilen i sitt körfält.
Om systemet känner av att rat-
ten inte har vridits under en fast-
ställd tid, eller om ratten inte
hålls i ett stadigt grepp visas en
varning på informationsdis-
playen varpå funktionen stängs
tillfälligt av.
Funktioner i LDA-systemet
PRIUS +_OM47D30SE.book Page 223 Thursday, April 11, 2019 10:31 AM

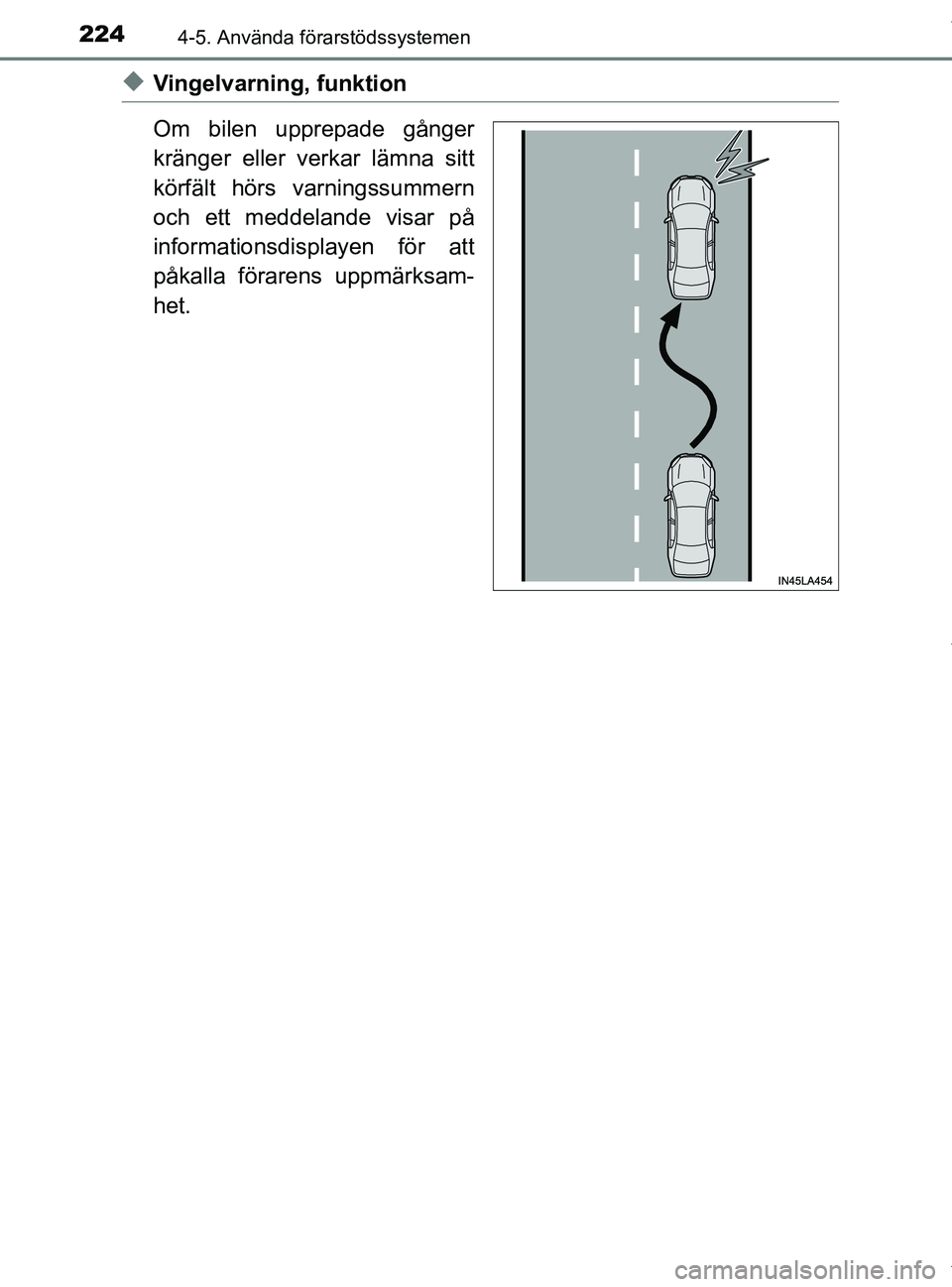

2244-5. Använda förarstödssystemen
PRIUS +_OM47D30SE
uVingelvarning, funktion
Om bilen upprepade gånger
kränger eller verkar lämna sitt
körfält hörs varningssummern
och ett meddelande visar på
informationsdisplayen för att
påkalla förarens uppmärksam-
het.
PRIUS +_OM47D30SE.book Page 224 Thursday, April 11, 2019 10:31 AM

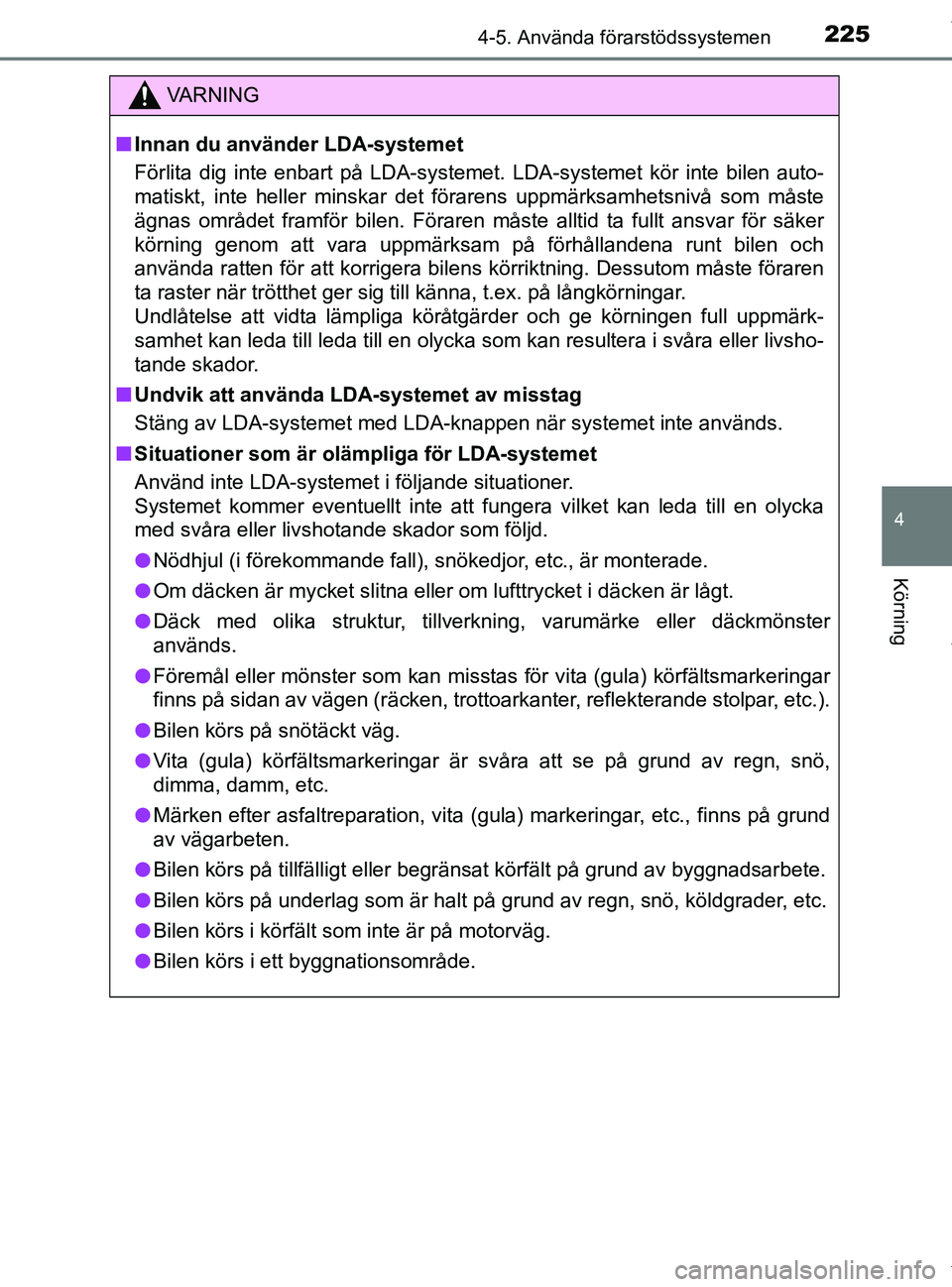

2254-5. Använda förarstödssystemen
4
Körning
PRIUS +_OM47D30SE
VA R N I N G
nInnan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LDA-systemet kör inte bilen auto-
matiskt, inte heller minskar det förarens uppmärksamhetsnivå som måste
ägnas området framför bilen. Föraren måste alltid ta fullt ansvar för säker
körning genom att vara uppmärksam på förhållandena runt bilen och
använda ratten för att korrigera bilens körriktning. Dessutom måste föraren
ta raster när trötthet ger sig till känna, t.ex. på långkörningar.
Undlåtelse att vidta lämpliga köråtgärder och ge körningen full uppmärk-
samhet kan leda till leda till en olycka som kan resultera i svåra eller livsho-
tande skador.
n Undvik att använda LDA-systemet av misstag
Stäng av LDA-systemet med LDA-knappen när systemet inte används.
n Situationer som är ol ämpliga för LDA-systemet
Använd inte LDA-systemet i följande situationer.
Systemet kommer eventuellt inte att fungera vilket kan leda till en olycka
med svåra eller livshotande skador som följd.
l Nödhjul (i förekommande fall), snökedjor, etc., är monterade.
l Om däcken är mycket slitna eller om lufttrycket i däcken är lågt.
l Däck med olika struktur, tillverkning, varumärke eller däckmönster
används.
l Föremål eller mönster som kan misstas för vita (gula) körfältsmarkeringar
finns på sidan av vägen (räcken, trottoarkanter, reflekterande stolpar, etc.).
l Bilen körs på snötäckt väg.
l Vita (gula) körfältsmarkeringar är svåra att se på grund av regn, snö,
dimma, damm, etc.
l Märken efter asfaltreparation, vita (gula) markeringar, etc., finns på grund
av vägarbeten.
l Bilen körs på tillfälligt eller begränsat körfält på grund av byggnadsa\
rbete.
l Bilen körs på underlag som är halt på grund av regn, snö, köldgrader, etc.
l Bilen körs i körfält som inte är på motorväg.
l Bilen körs i ett byggnationsområde.
PRIUS +_OM47D30SE.book Page 225 Thursday, April 11, 2019 10: 31 AM

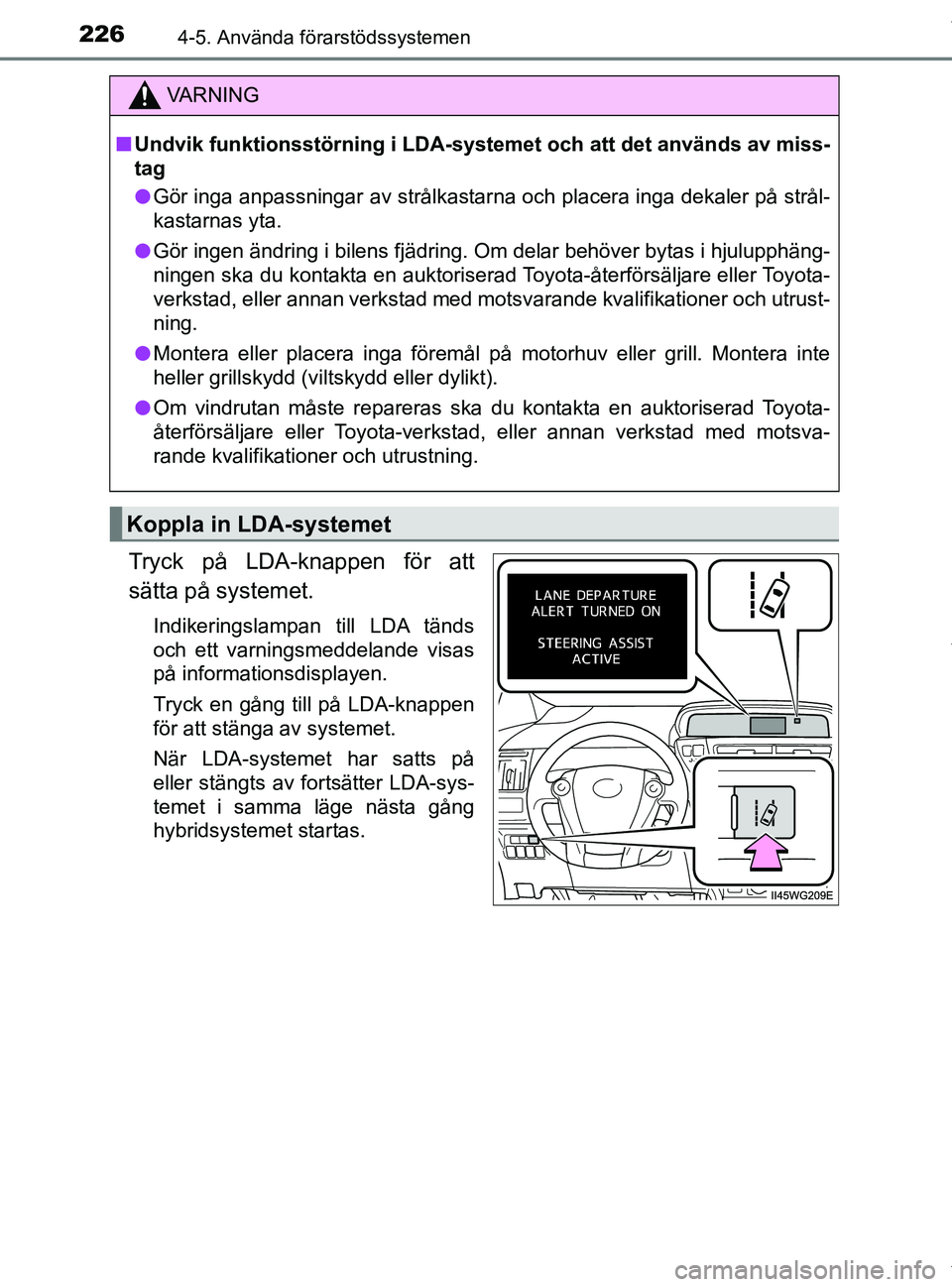

2264-5. Använda förarstödssystemen
PRIUS +_OM47D30SE
Tryck på LDA-knappen för att
sätta på systemet.
Indikeringslampan till LDA tänds
och ett varningsmeddelande visas
på informationsdisplayen.
Tryck en gång till på LDA-knappen
för att stänga av systemet.
När LDA-systemet har satts på
eller stängts av fortsätter LDA-sys-
temet i samma läge nästa gång
hybridsystemet startas.
VA R N I N G
nUndvik funktionsstörning i LDA-systemet och att det används av miss-
tag
l Gör inga anpassningar av strålkastarna och placera inga dekaler på strål-
kastarnas yta.
l Gör ingen ändring i bilens fjädring. Om delar behöver bytas i hjulupphäng-
ningen ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
l Montera eller placera inga föremål på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller dylikt).
l Om vindrutan måste repareras ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Koppla in LDA-systemet
PRIUS +_OM47D30SE.book Page 226 Thursday, April 11, 2019 10: 31 AM

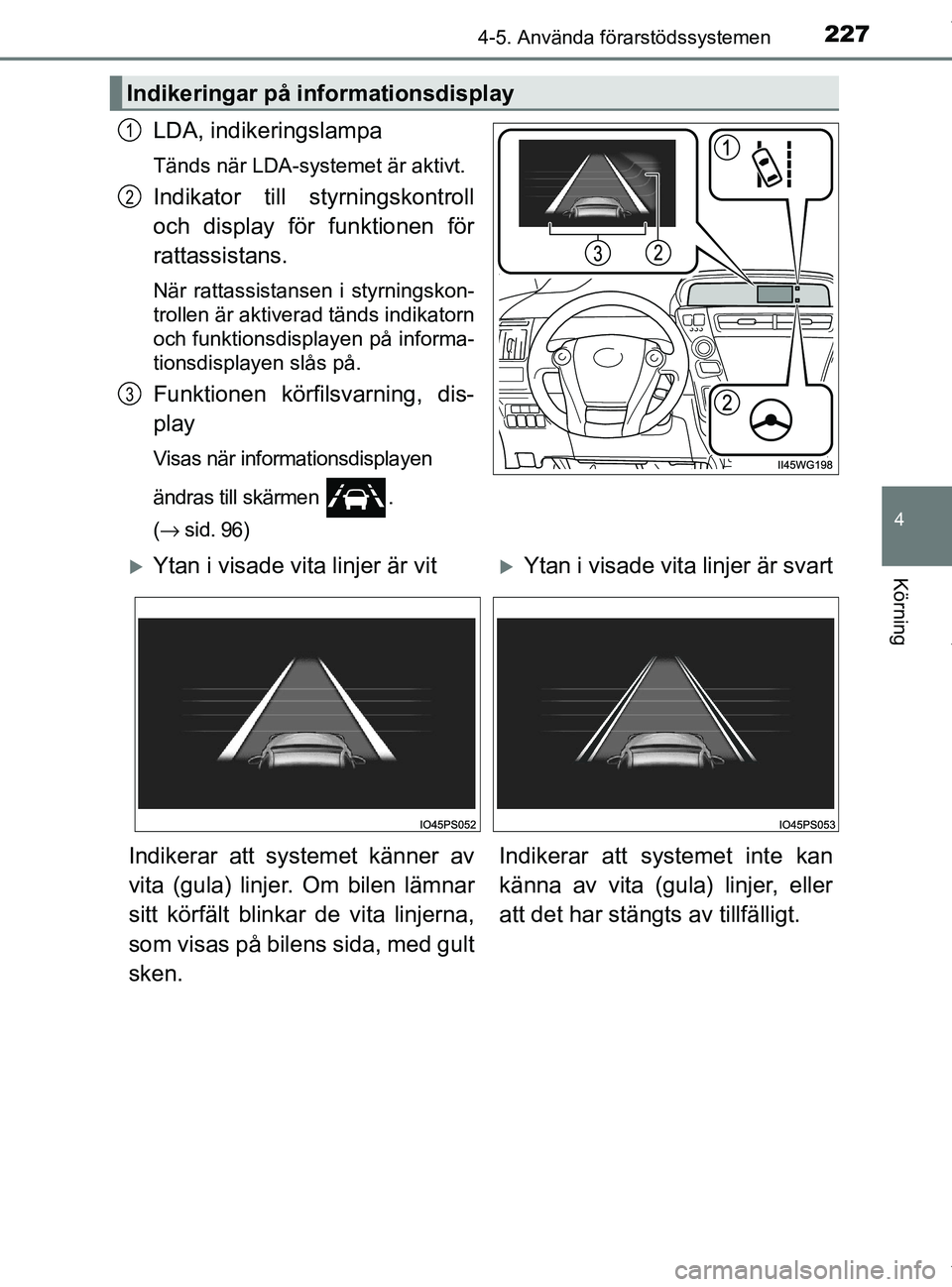

2274-5. Använda förarstödssystemen
4
Körning
PRIUS +_OM47D30SE
LDA, indikeringslampa
Tänds när LDA-systemet är aktivt.
Indikator till styrningskontroll
och display för funktionen för
rattassistans.
När rattassistansen i styrningskon-
trollen är aktiverad tänds indikatorn
och funktionsdisplayen på informa-
tionsdisplayen slås på.
Funktionen körfilsvarning, dis-
play
Visas när informationsdisplayen
ändras till skärmen .
(→ sid. 96)
Indikeringar på informationsdisplay
1
2
3
Ytan i visade vita linjer är vitYtan i visade vita linjer är svart
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinka r de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
PRIUS +_OM47D30SE.book Page 227 Thursday, April 11, 2019 10:
31 AM

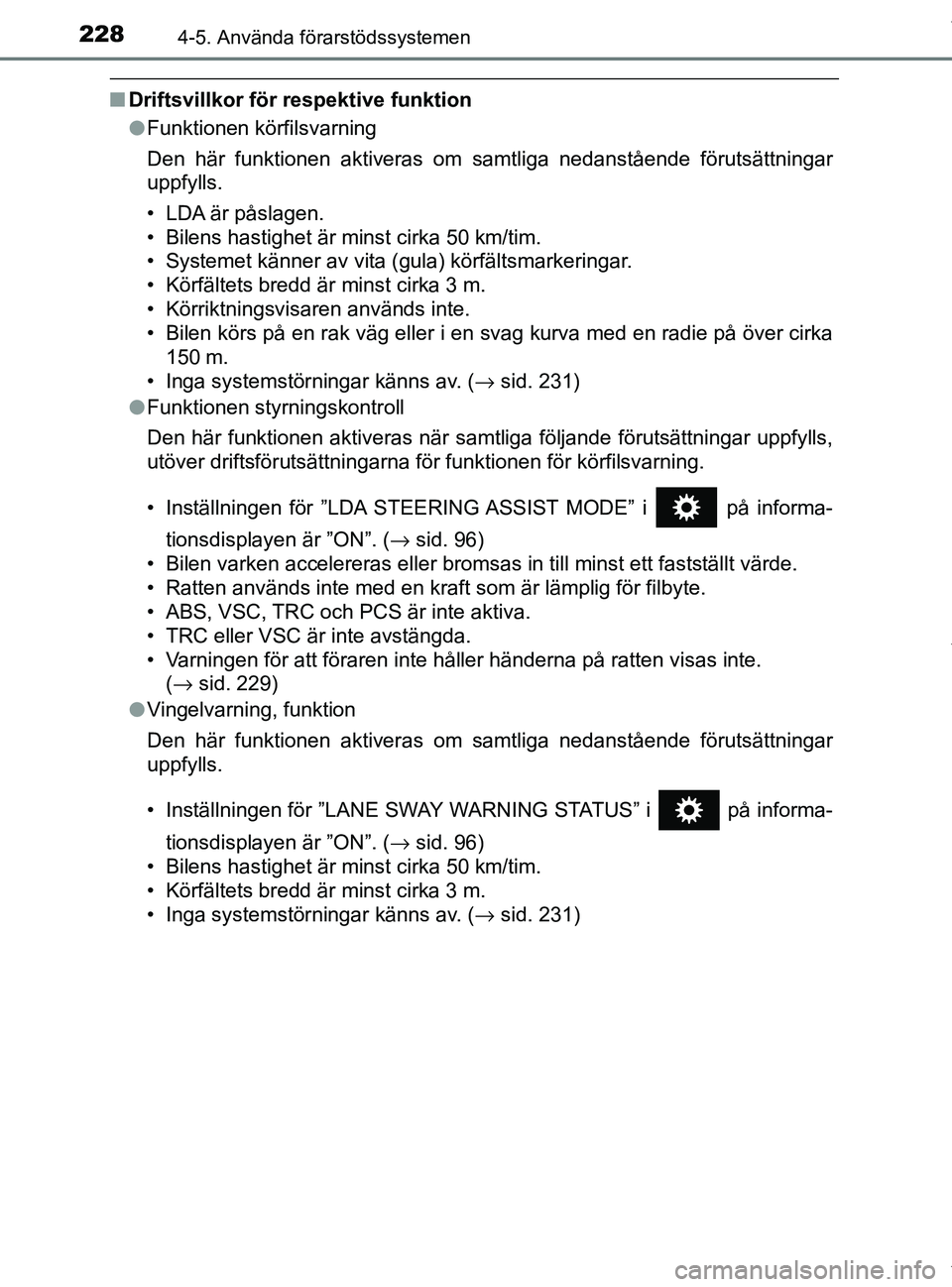

2284-5. Använda förarstödssystemen
PRIUS +_OM47D30SE
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsä\
ttningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( → sid. 231)
l Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning\
.
• Inställningen för ”LDA STEERING ASSIST MODE” i på informa-
tionsdisplayen är ”ON”. ( → sid. 96)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varningen för att föraren inte håller händerna på ratten visas inte. (→ sid. 229)
l Vingelvarning, funktion
Den här funktionen aktiveras om samtliga nedanstående förutsä\
ttningar
uppfylls.
• Inställningen för ”LANE SWAY WARNING STATUS” i på informa-
tionsdisplayen är ”ON”. ( → sid. 96)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( → sid. 231)
PRIUS +_OM47D30SE.book Page 228 Thursday, April 11, 2019 10: 31 AM

2294-5. Använda förarstödssystemen
4
Körning
PRIUS +_OM47D30SEn
Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( → sid. 228)
n Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick, etc, känner föraren
eventuellt inte av att funktionen är aktiv, eller funktionen kanske inte är aktive-
rad alls.
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
n Varning för att föraren inte håller händerna på ratten
Beroende på bilens skick och rådande vägförhållanden aktiveras varningen
eventuellt inte.
n Vingelvarning, funktion
n Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av. Om systemet fastställer att föraren har
tagit händerna från ratten medan styr-
ningskontrollen är aktiverad visas ett var-
ningsmeddelande på informations-
displayen som uppmanar föraren att hålla
i ratten samtidigt som symbolen på bilden
visas.
Om föraren fortsätter att inte ha händerna
på ratten visas ett varningsmeddelande
samt symbolen på bilden, på informa-
tionsdisplayen, och funktionen stängs till-
fälligt av. Denna varning fungerar på
samma sätt när föraren kontinuerligt
endast använder ratten med små vrid-
ningar. Ha alltid händerna på ratten när
det här systemet används oavsett var-
ningar.
Om systemet fastställer att bilen vinglar
medan vingelvarningen är aktiverad hörs
en summerton och ett varningsmedde-
lande som uppmanar föraren att ta en
paus och symbolen på bilden visas samti-
digt på informationsdisplayen.
PRIUS +_OM47D30SE.book Page 229 Thursday, April 11, 2019 10: 31 AM

2304-5. Använda förarstödssystemen
PRIUS +_OM47D30SEn
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
l Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen träffas av en sidvind.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
l Vinterdäck är monterade.
PRIUS +_OM47D30SE.book Page 230 Thursday, April 11, 2019 10: 31 AM
