3116-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

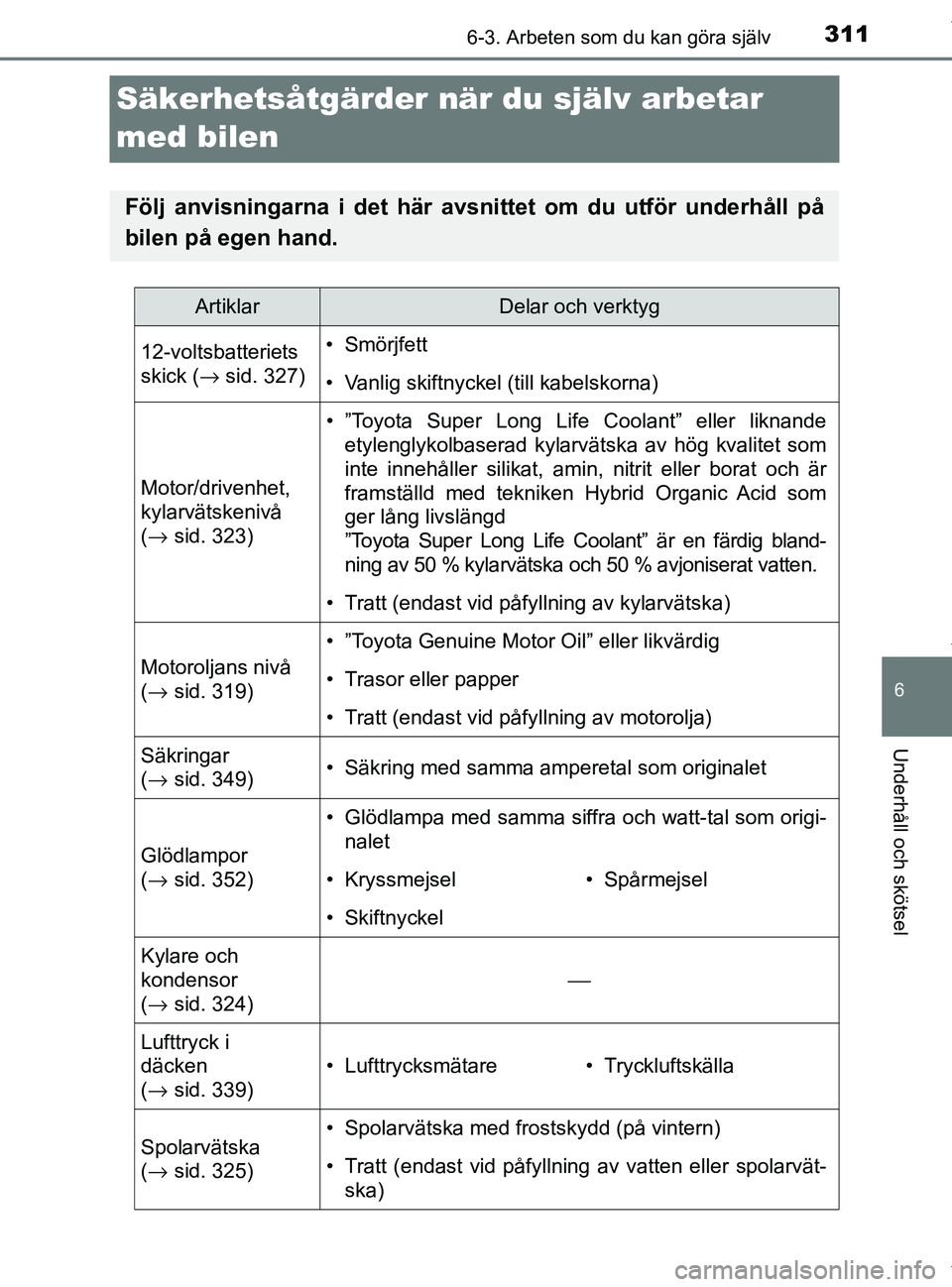

Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsn ittet om du utför underhåll på
bilen på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick ( → sid. 327) • Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Motor/drivenhet,
kylarvätskenivå
(
→ sid. 323) • ”Toyota Super Long Life Coolant” eller liknande
etylenglykolbaserad kylarvätska av hög kvalitet som
inte innehåller silikat, amin, nitrit eller borat och är
framställd med tekniken Hybrid Organic Acid som
ger lång livslängd
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ sid. 319)
• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ sid. 349)• Säkring med samma amperetal som originalet
Glödlampor
(→ sid. 352)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel • Spårmejsel
• Skiftnyckel
Kylare och
kondensor
(→ sid. 324)
⎯
Lufttryck i
däcken
(→ sid. 339)
• Lufttrycksmätare• Tryckluftskälla
Spolarvätska
(→ sid. 325)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvät-
ska)
PRIUS +_OM47D30SE.book Page 311 Thursday, April 11, 2019 10: 31 AM

3126-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE

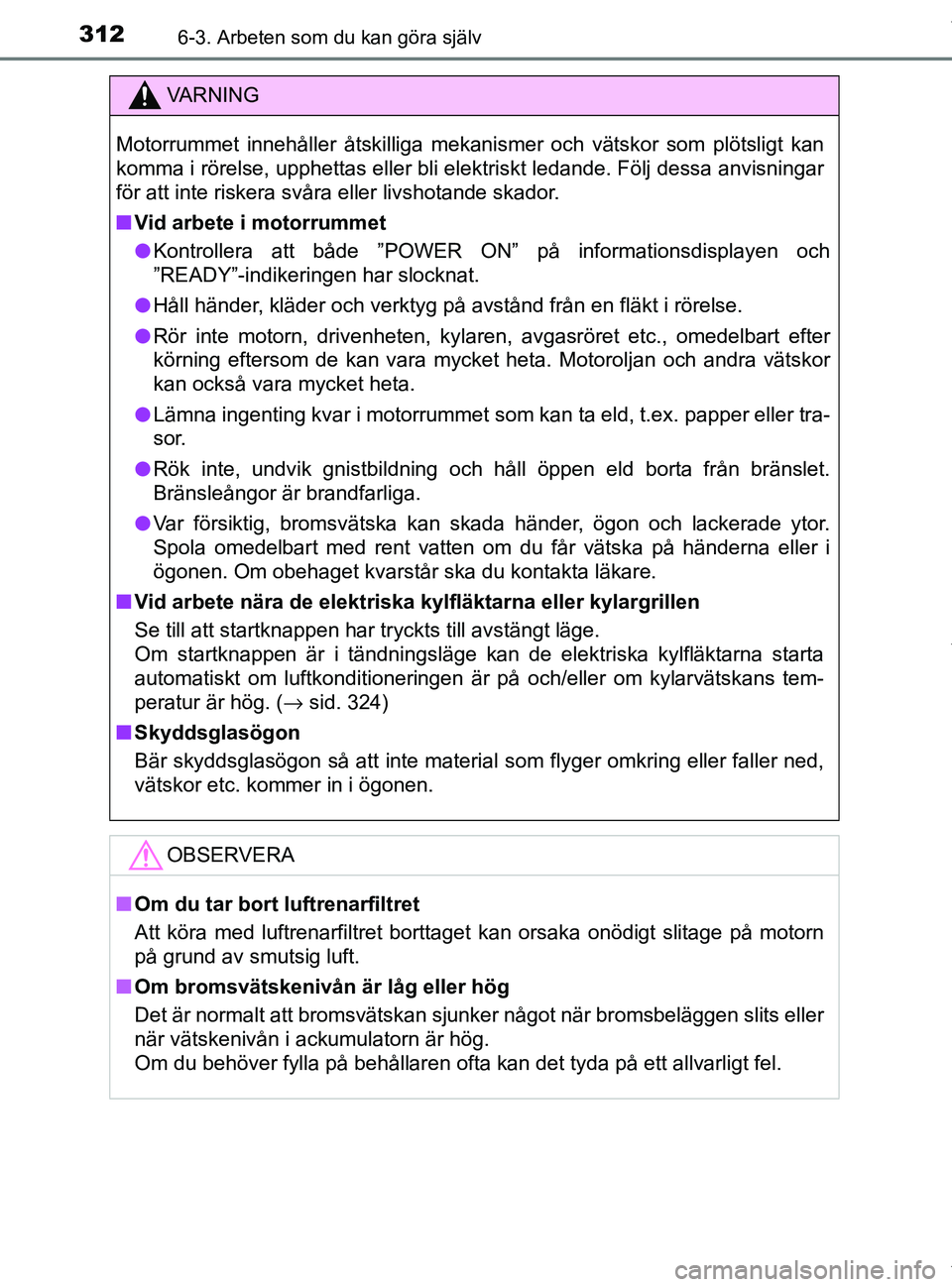

VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
nVid arbete i motorrummet
l Kontrollera att både ”POWER ON” på informationsdisplayen och
”READY”-indikeringen har slocknat.
l Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
l Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
l Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller tra-
sor.
l Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
l Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska du kontakta läkare.
n Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläk\
tarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. ( → sid. 324)
n Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OBSERVERA
nOm du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
n Om bromsvätskenivån är låg eller hög
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits\
eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett a\
llvarligt fel.
PRIUS +_OM47D30SE.book Page 312 Thursday, April 11, 2019 10: 31 AM

3136-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

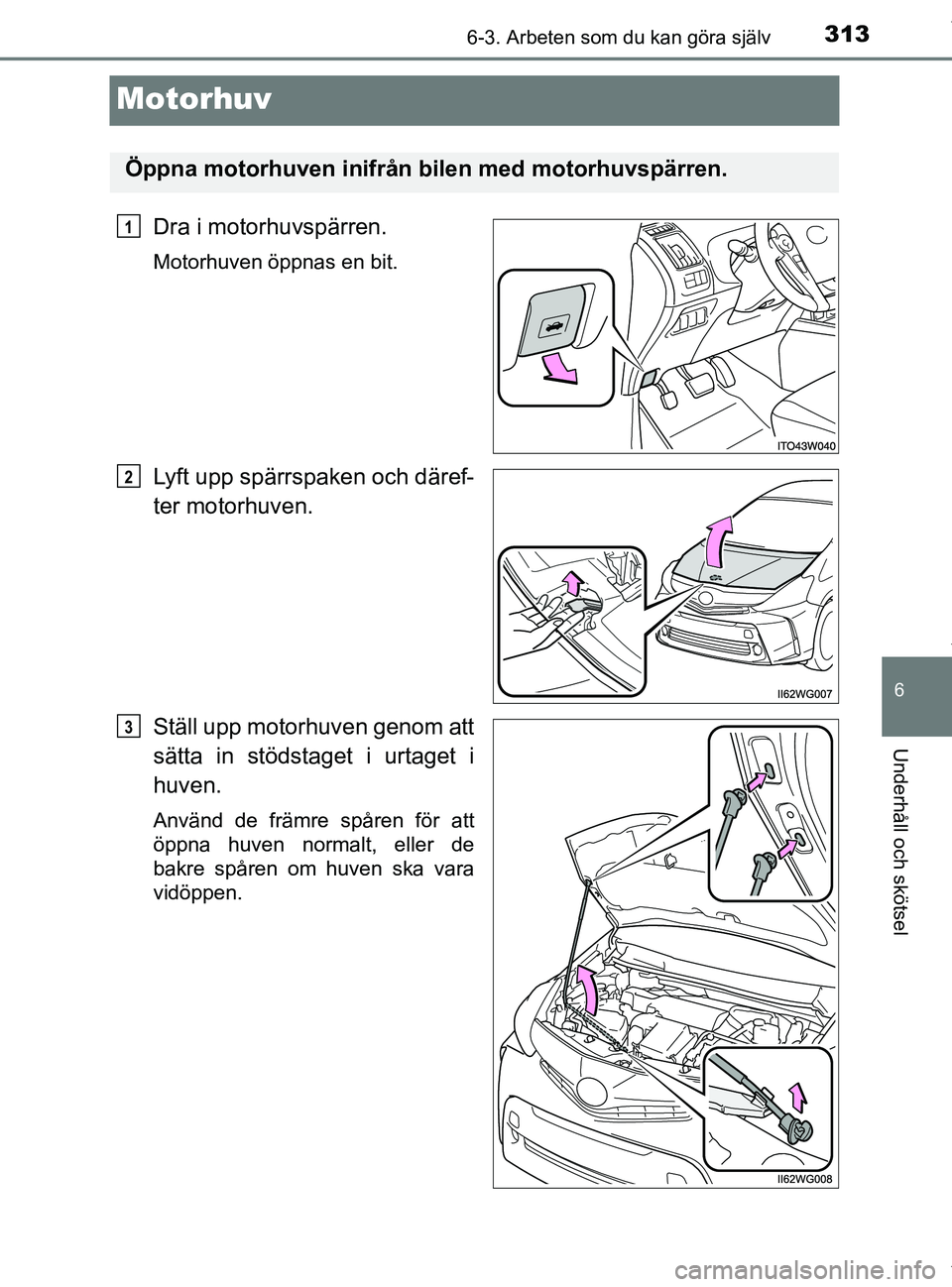

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Använd de främre spåren för att
öppna huven normalt, eller de
bakre spåren om huven ska vara
vidöppen.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
PRIUS +_OM47D30SE.book Page 313 Thursday, April 11, 2019 10:31 AM

3146-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE

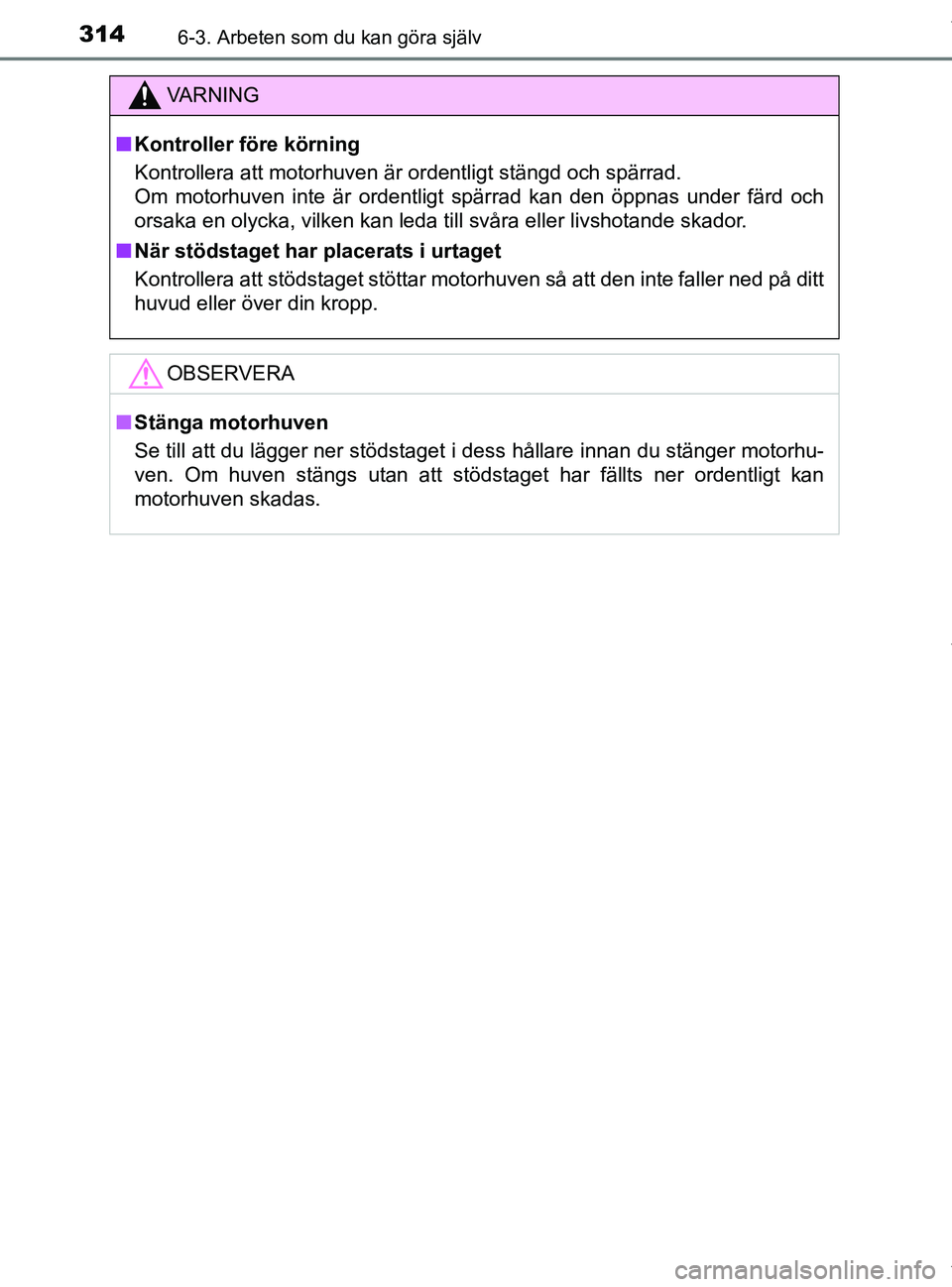

VA R N I N G
nKontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i urtaget
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs utan att stödstaget har fällts ner ordentligt kan
motorhuven skadas.
PRIUS +_OM47D30SE.book Page 314 Thursday, April 11, 2019 10: 31 AM

3156-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

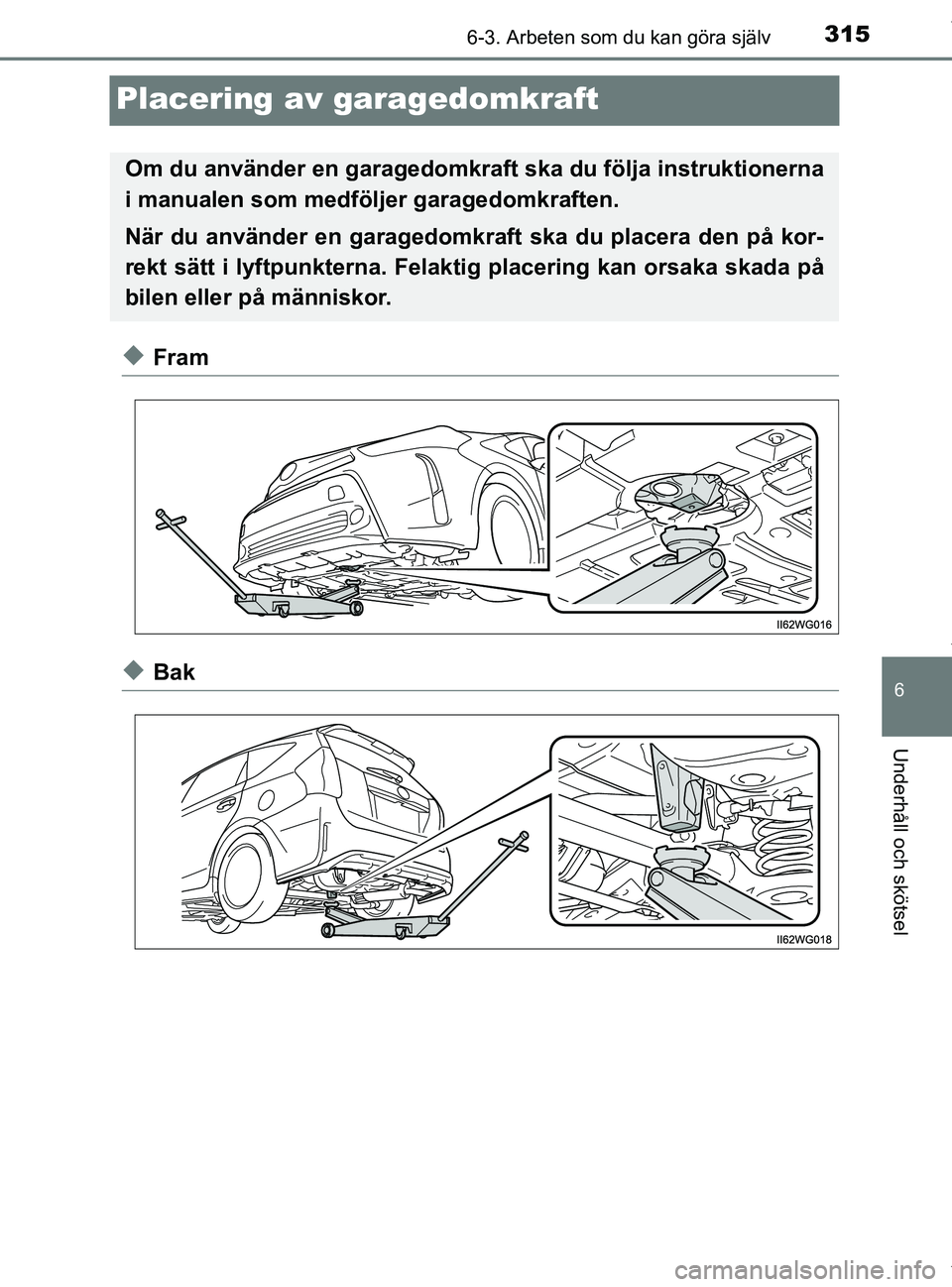

Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
PRIUS +_OM47D30SE.book Page 315 Thursday, April 11, 2019 10:31 AM

3166-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
VA R N I N G

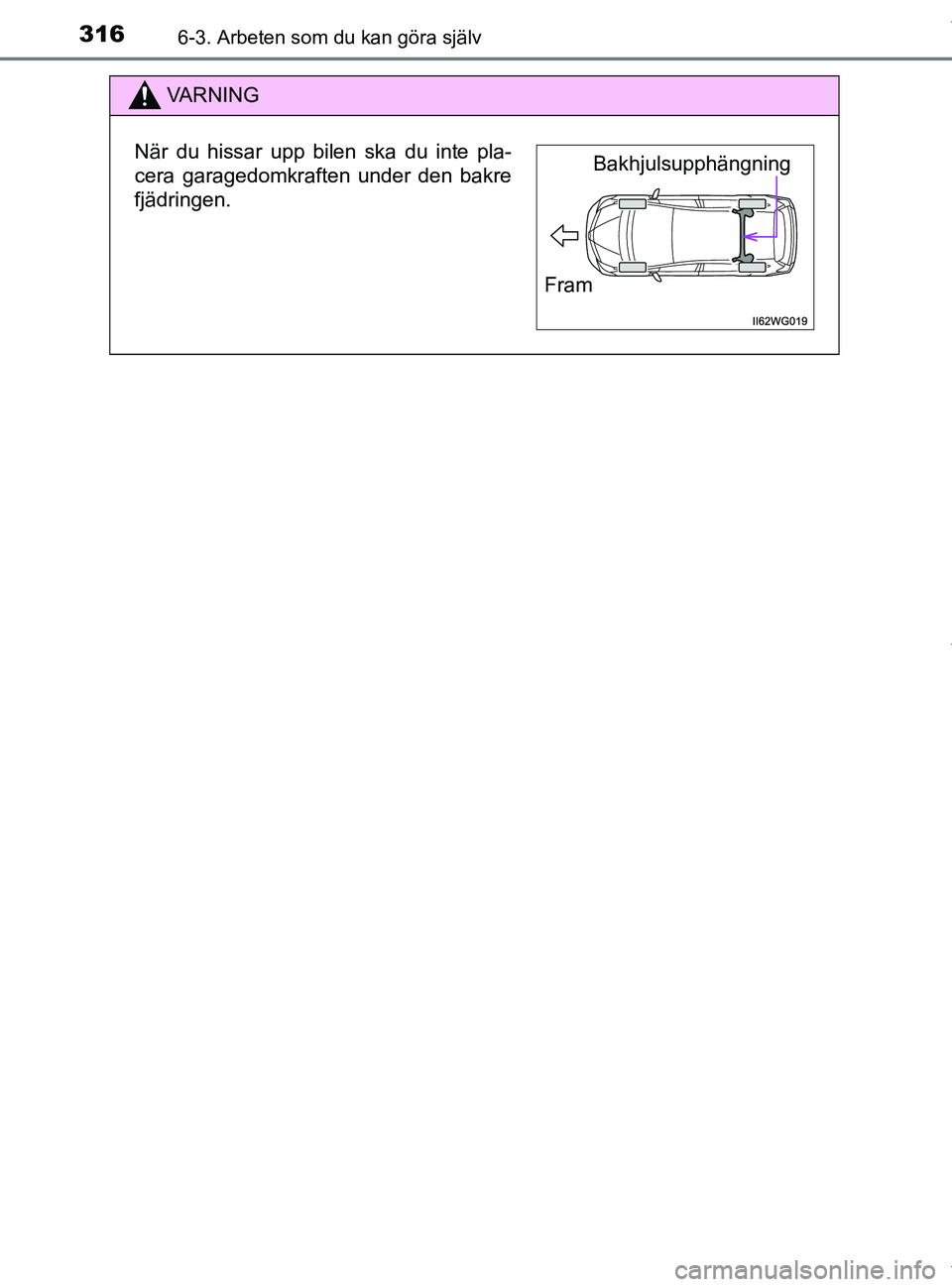

När du hissar upp bilen ska du inte pla-
cera garagedomkraften under den bakre
fjädringen.Bakhjulsupphängning
Fram
PRIUS +_OM47D30SE.book Page 316 Thursday, April 11, 2019 10: 31 AM

3176-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

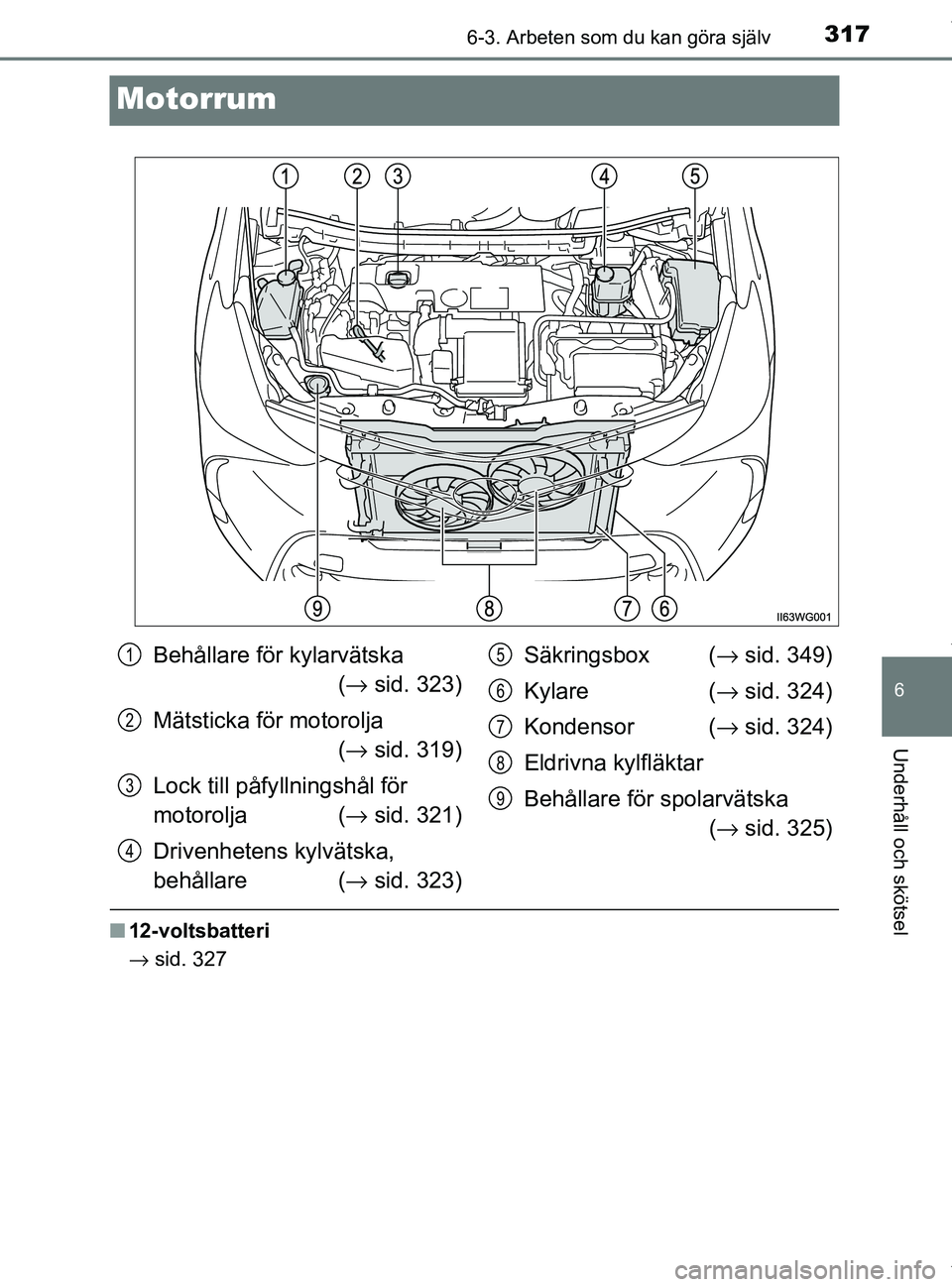

Motorrum
n12-voltsbatteri
→ sid. 327
Behållare för kylarvätska
(→ sid. 323)
Mätsticka för motorolja (→ sid. 319)
Lock till påfy llningshål för
motorolja ( → sid. 321)
Drivenhetens kylvätska,
behållare ( → sid. 323) Säkringsbox (
→ sid. 349)
Kylare ( → sid. 324)
Kondensor ( → sid. 324)
Eldrivna kylfläktar
Behållare för spolarvätska (→ sid. 325)1
2
3
4
5
6
7
8
9
PRIUS +_OM47D30SE.book Page 317 Thursday, April 11, 2019 10: 31 AM

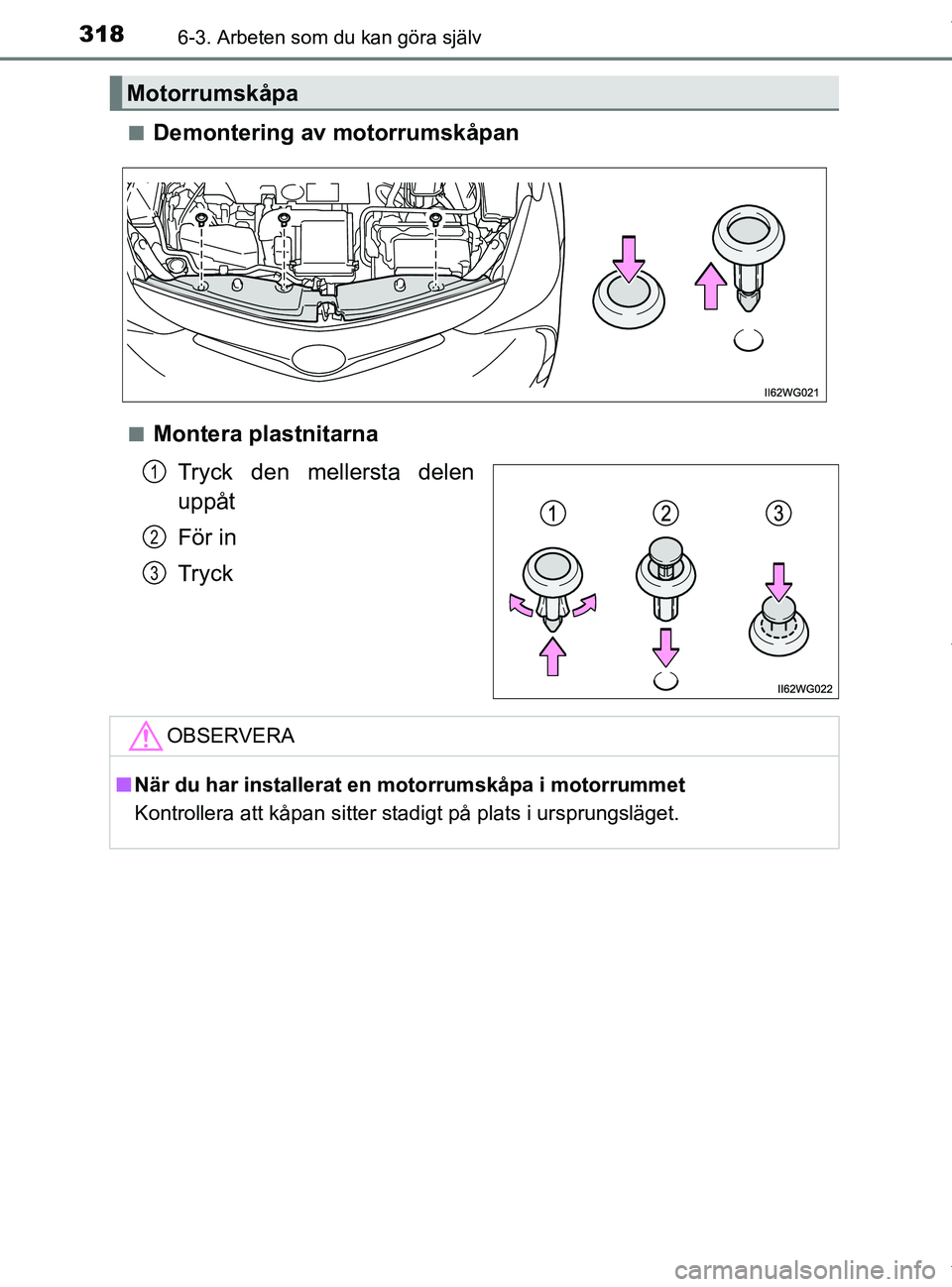

3186-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SEn
Demontering av motorrumskåpan
nMontera plastnitarna
Tryck den mellersta delen
uppåt
För in
Tryck
Motorrumskåpa
1
2
3
OBSERVERA
nNär du har installerat en motorrumskåpa i motorrummet
Kontrollera att kåpan sitter stadigt på plats i ursprungsläget.
PRIUS +_OM47D30SE.book Page 318 Thursday, April 11, 2019 10: 31 AM

3196-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

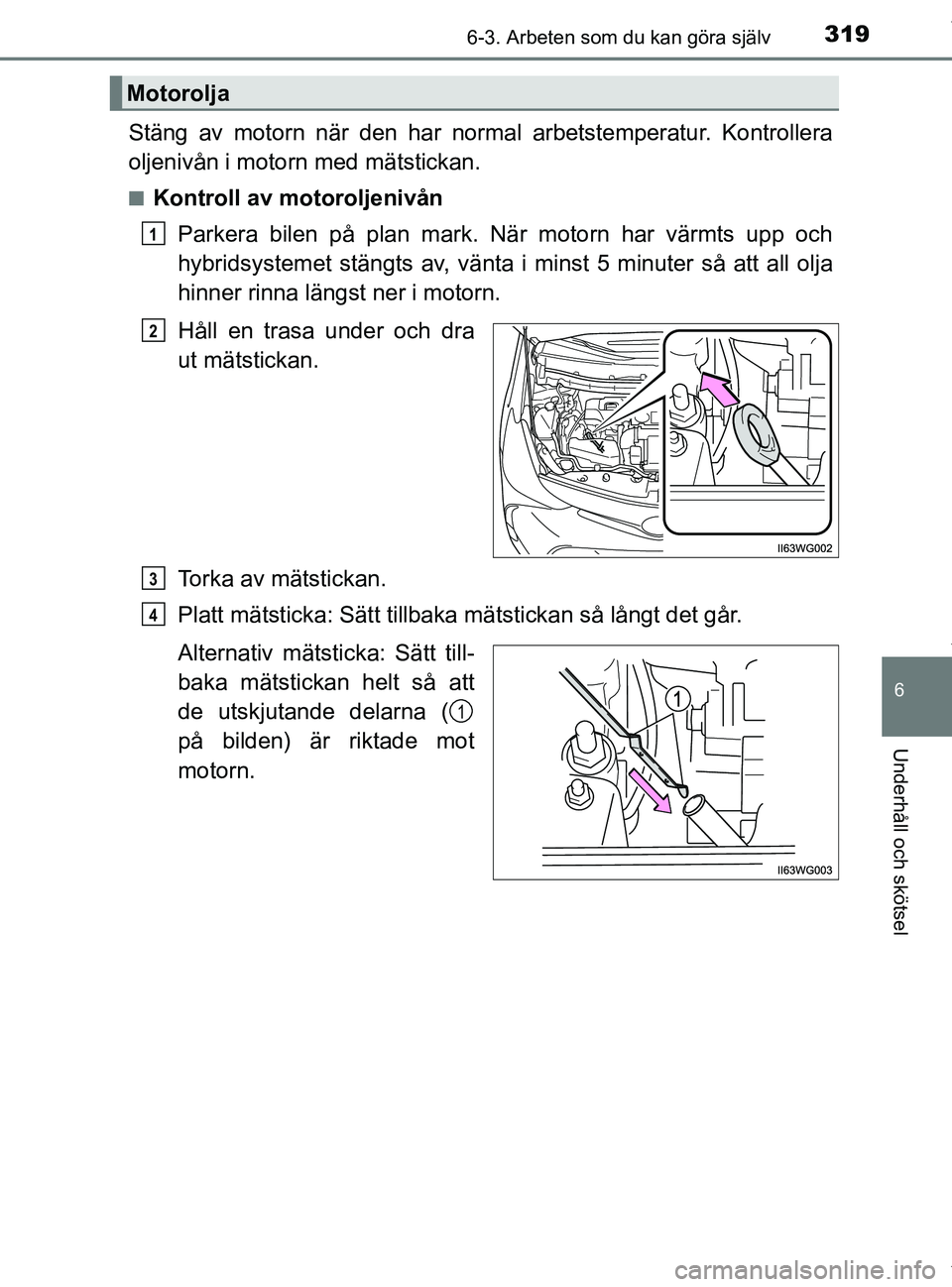

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Platt mätsticka: Sätt tillbaka mätstickan så långt det går.
Alternativ mätsticka: Sätt till-
baka mätstickan helt så att
de utskjutande delarna (
på bilden) är riktade mot
motorn.
Motorolja
1
2
3
4
1
PRIUS +_OM47D30SE.book Page 319 Thursday, April 11, 2019 10: 31 AM

3206-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.
Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
5
1
2
3
Platt mätstickaAlternativ mätsticka
Mätsida
6
