3516-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

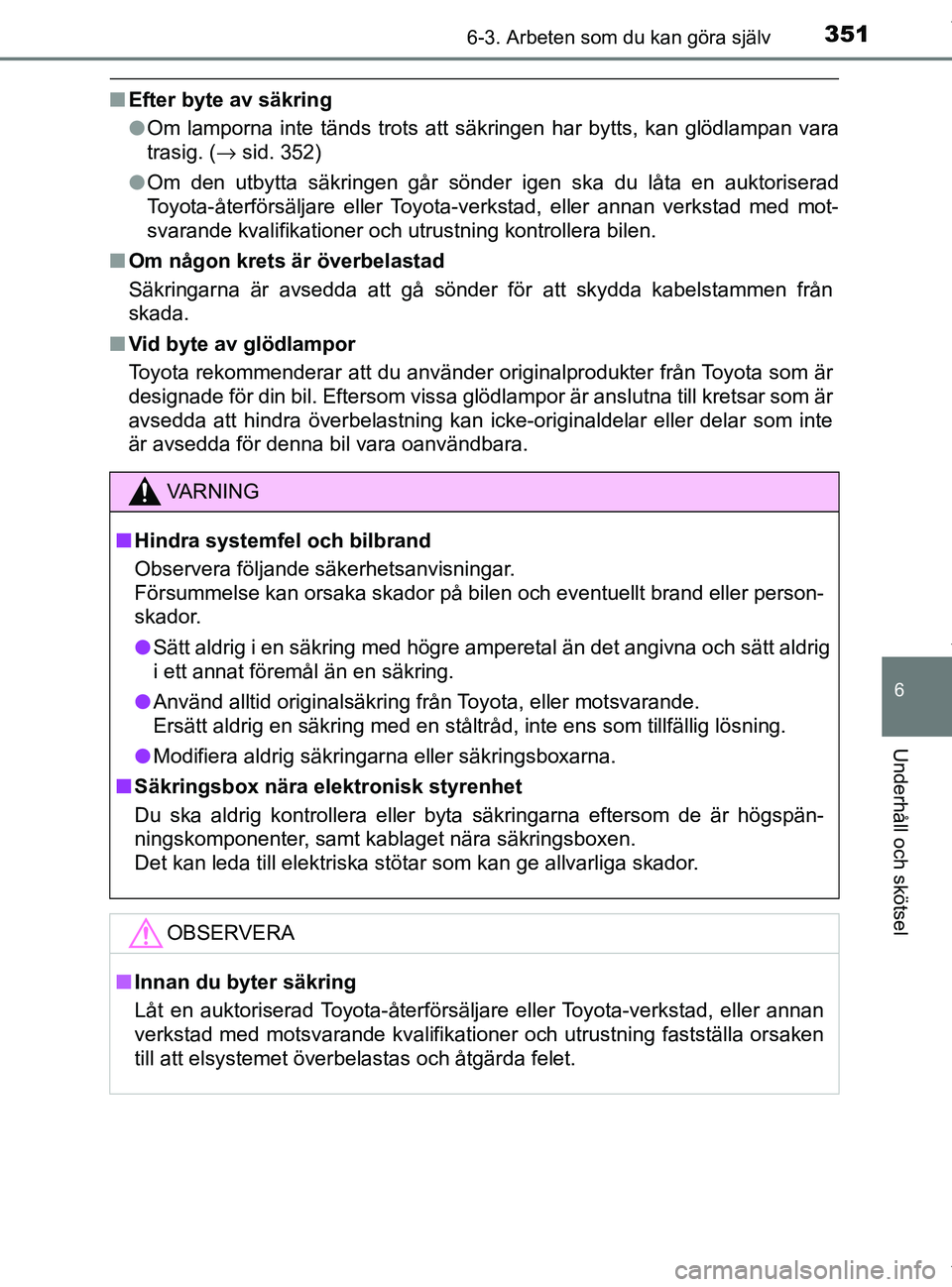

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( → sid. 352)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
n Säkringsbox nära elektronisk styrenhet
Du ska aldrig kontrollera eller byta säkringarna eftersom de är högspän-
ningskomponenter, samt kablaget nära säkringsboxen.
Det kan leda till elektriska stötar som kan ge allvarliga skador.
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
PRIUS +_OM47D30SE.book Page 351 Thursday, April 11, 2019 10: 31 AM

3526-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE

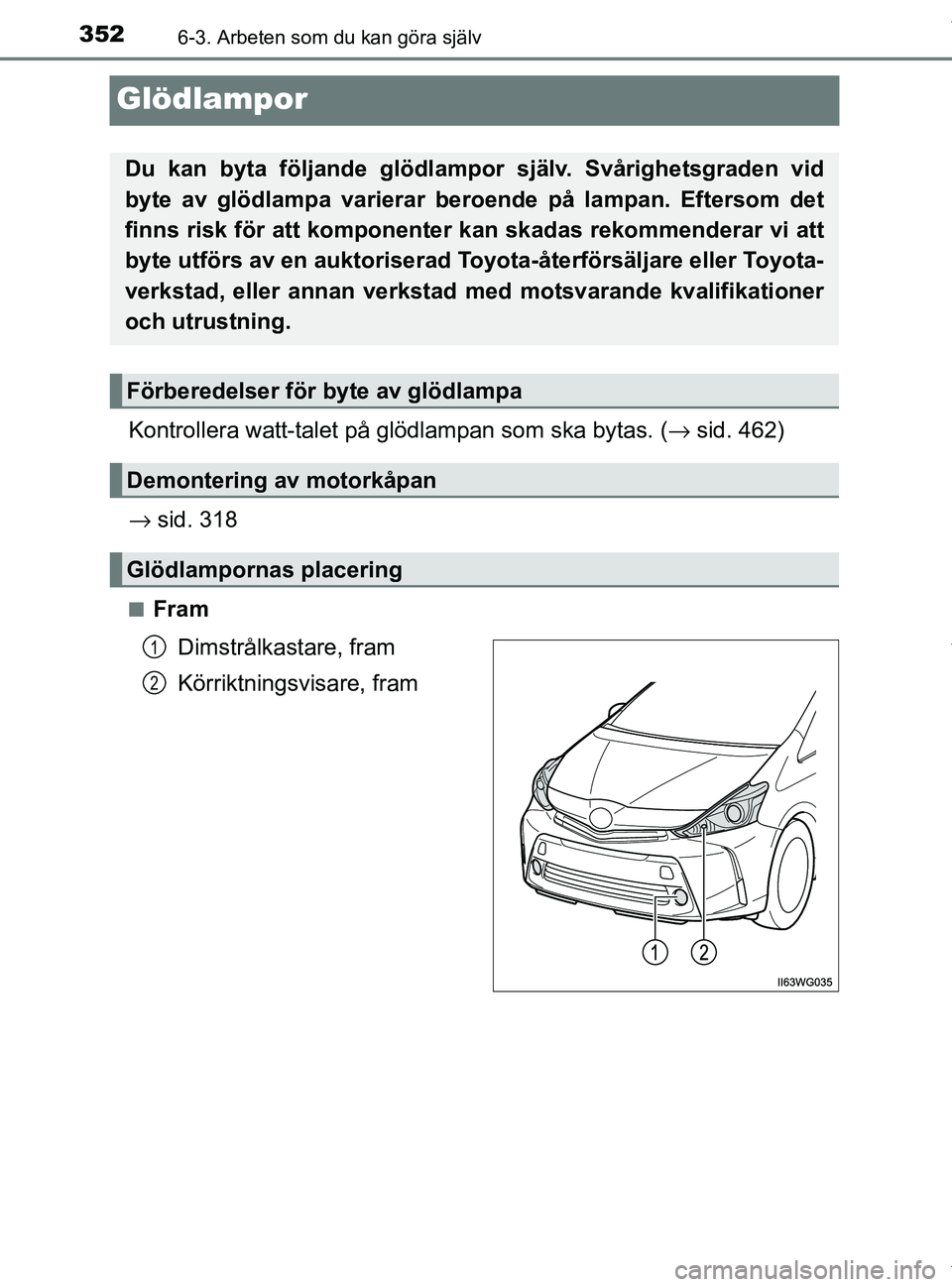

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→ sid. 462)
→ sid. 318
nFram
Dimstrålkastare, fram
Körriktningsvisare, fram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Demontering av motorkåpan
Glödlampornas placering
1
2
PRIUS +_OM47D30SE.book Page 352 Thursday, April 11, 2019 10: 31 AM

3536-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

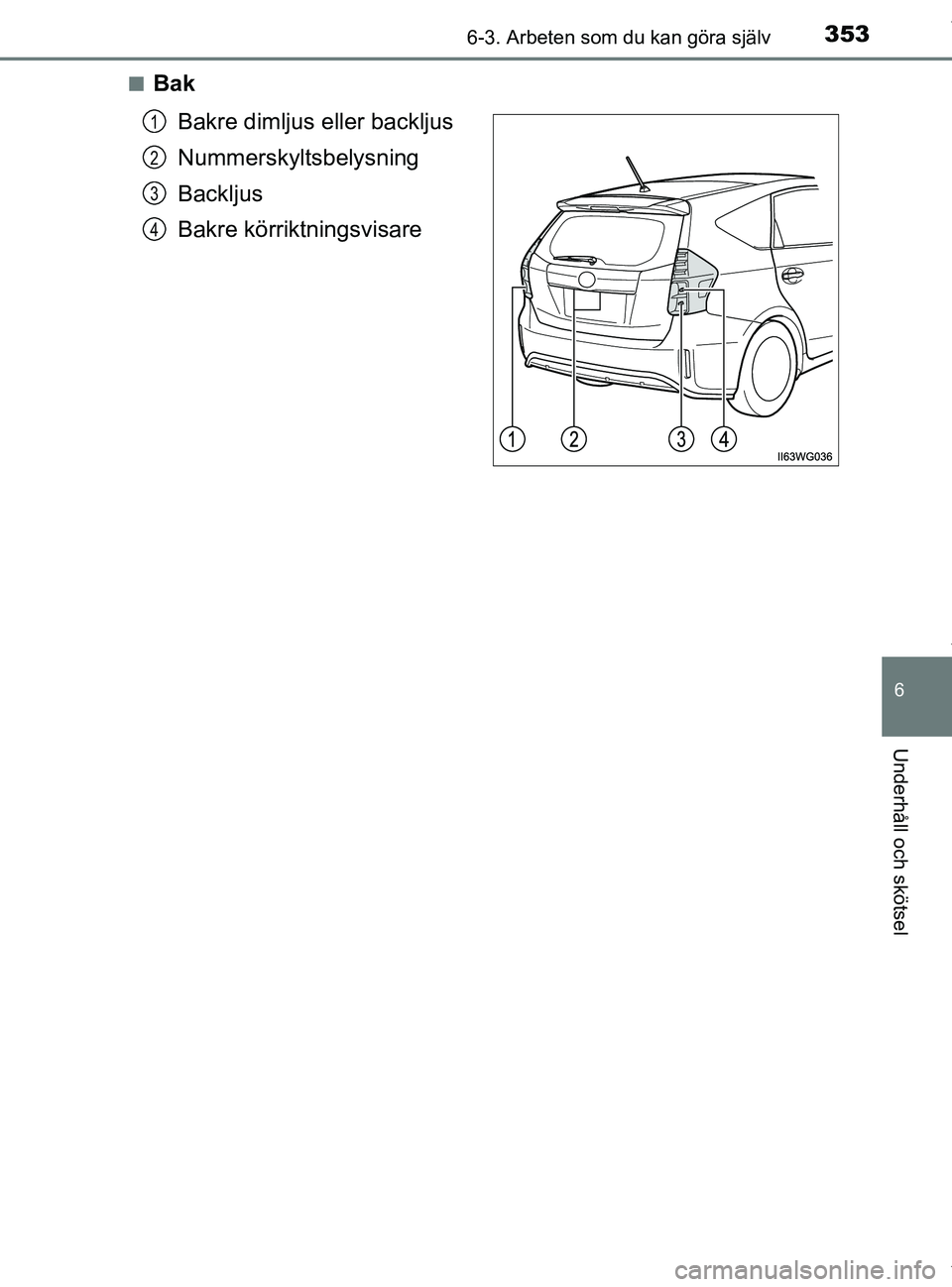

nBakBakre dimljus eller backljus
Nummerskyltsbelysning
Backljus
Bakre körriktningsvisare
1
2
3
4
PRIUS +_OM47D30SE.book Page 353 Thursday, April 11, 2019 10: 31 AM

3546-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SEn

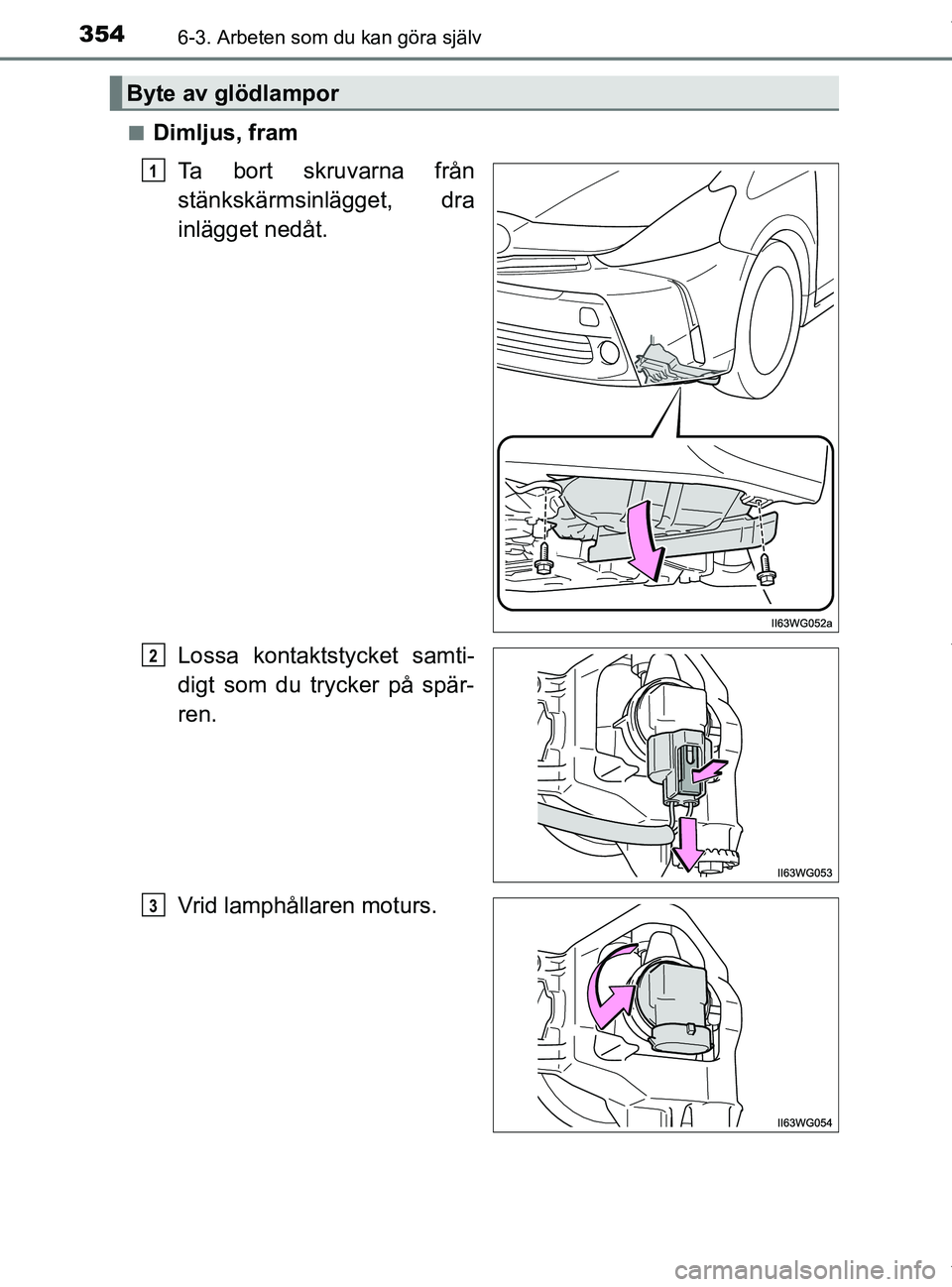

Dimljus, fram
Ta bort skruvarna från
stänkskärmsinlägget, dra
inlägget nedåt.
Lossa kontakts tycket samti-
digt som du trycker på spär-
ren.
Vrid lamphållaren moturs.
Byte av glödlampor
1
2
3
PRIUS +_OM47D30SE.book Page 354 Thursday, April 11, 2019 10: 31 AM

3556-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

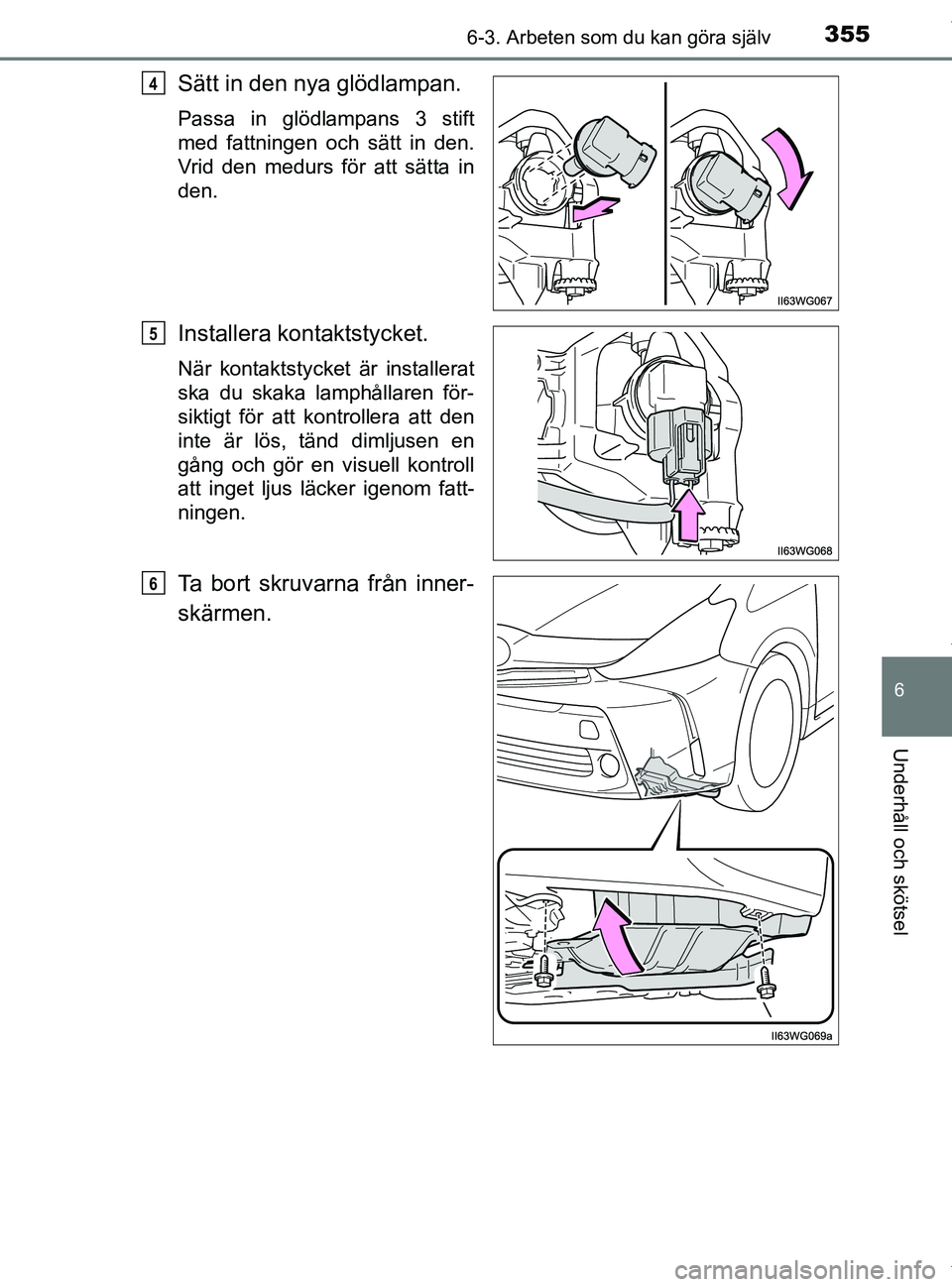

Sätt in den nya glödlampan.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera kontaktstycket.
När kontaktstycket är installerat
ska du skaka lamphållaren för-
siktigt för att kontrollera att den
inte är lös, tänd dimljusen en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Ta bort skruvarna från inner-
skärmen.
4
5
6
PRIUS +_OM47D30SE.book Page 355 Thursday, April 11, 2019 10:31 AM

3566-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SEn

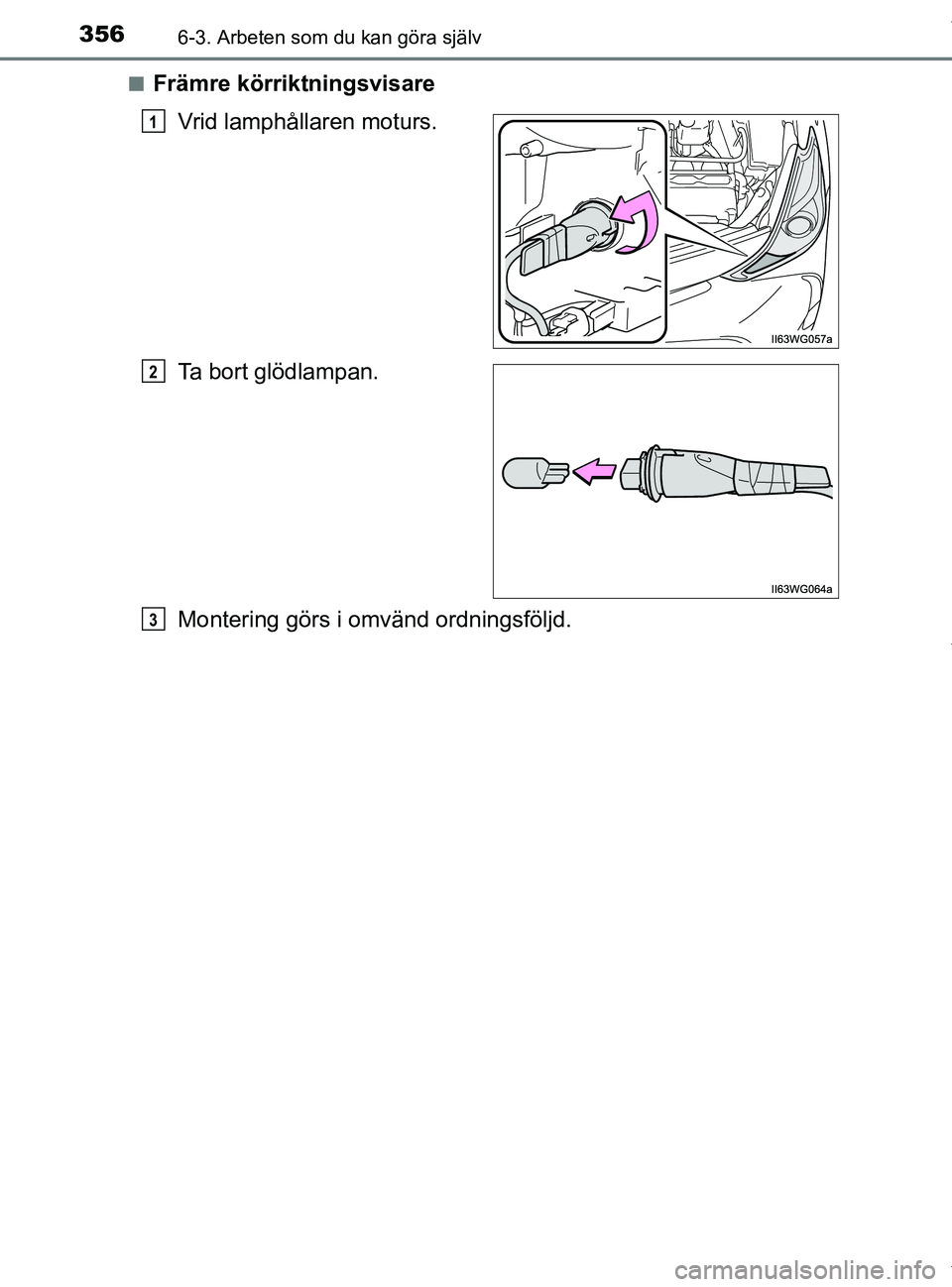

Främre körriktningsvisare
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
PRIUS +_OM47D30SE.book Page 356 Thursday, April 11, 2019 10: 31 AM

3576-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

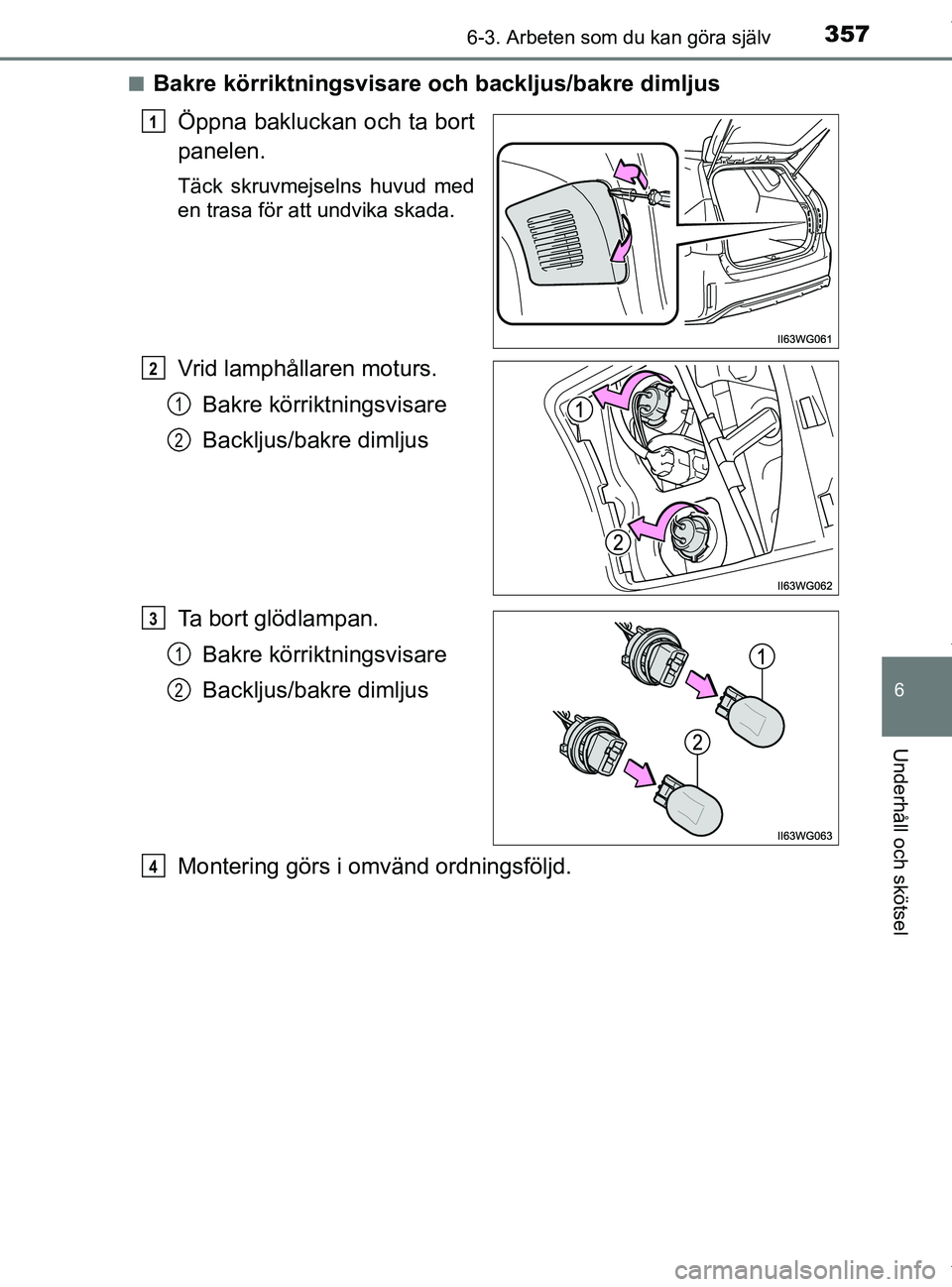

nBakre körriktningsvisare och backljus/bakre dimljusÖppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.Bakre körriktningsvisare
Backljus/bakre dimljus
Ta bort glödlampan. Bakre körriktningsvisare
Backljus/bakre dimljus
Montering görs i omvänd ordningsföljd.
1
2
1
2
3
1
2
4
PRIUS +_OM47D30SE.book Page 357 Thursday, April 11, 2019 10: 31 AM

3586-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SEn

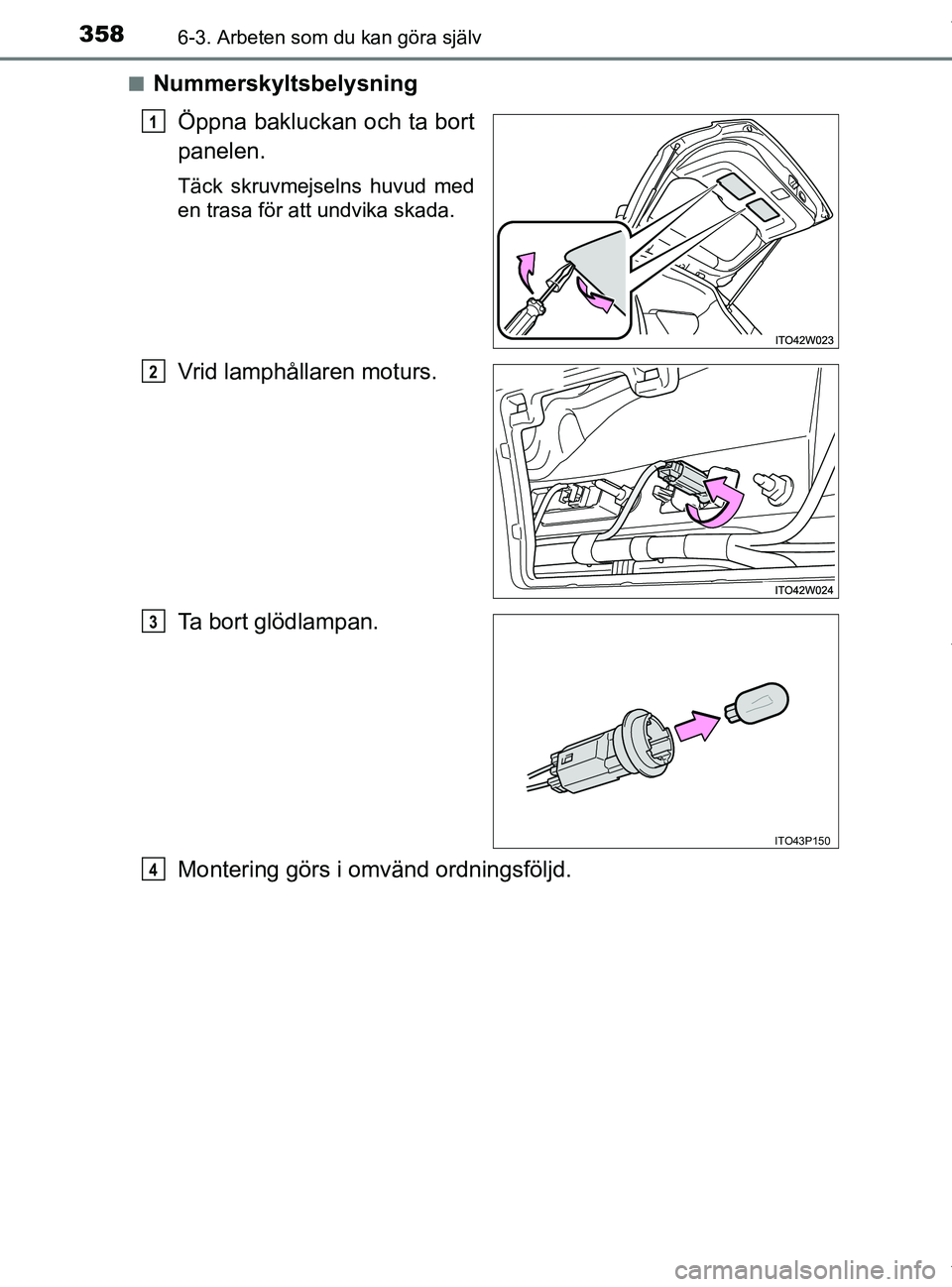

Nummerskyltsbelysning
Öppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
ITO43P150
3
4
PRIUS +_OM47D30SE.book Page 358 Thursday, April 11, 2019 10: 31 AM

3596-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE
6
Underhåll och skötsel

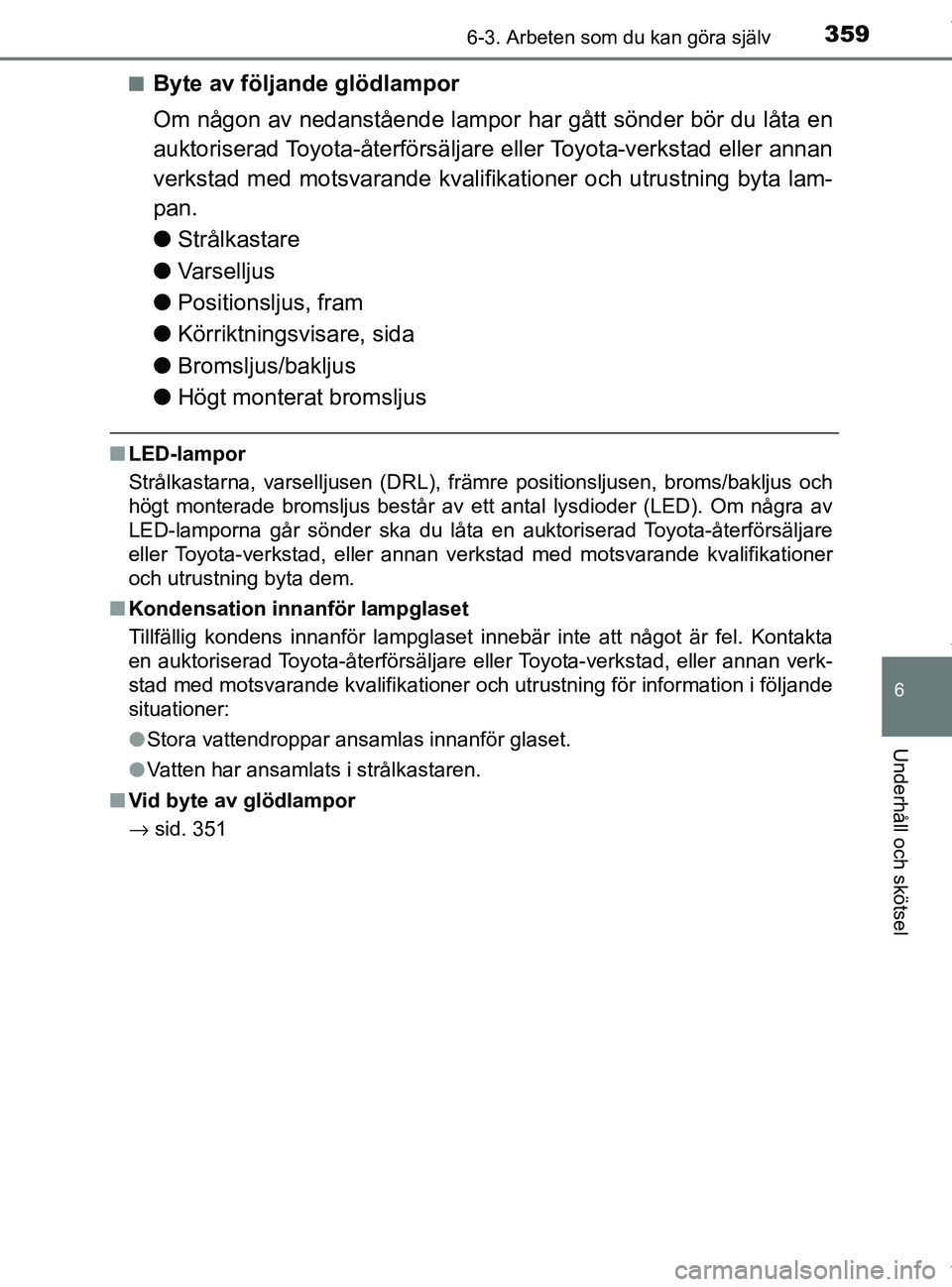

nByte av följande glödlampor
Om någon av nedanstående lampor har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifik ationer och utrustning byta lam-
pan.
l Strålkastare
l Varselljus
l Positionsljus, fram
l Körriktningsvisare, sida
l Bromsljus/bakljus
l Högt monterat bromsljus
nLED-lampor
Strålkastarna, varselljusen (DRL), fr ämre positionsljusen, broms/bakljus och
högt monterade bromsljus består av ett antal lysdioder (LED). Om några av
LED-lamporna går sönder ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning byta dem.
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning för information i följande
situationer:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats i strålkastaren.
n Vid byte av glödlampor
→ sid. 351
PRIUS +_OM47D30SE.book Page 359 Thursday, April 11, 2019 10: 31 AM

3606-3. Arbeten som du kan göra själv
PRIUS +_OM47D30SE

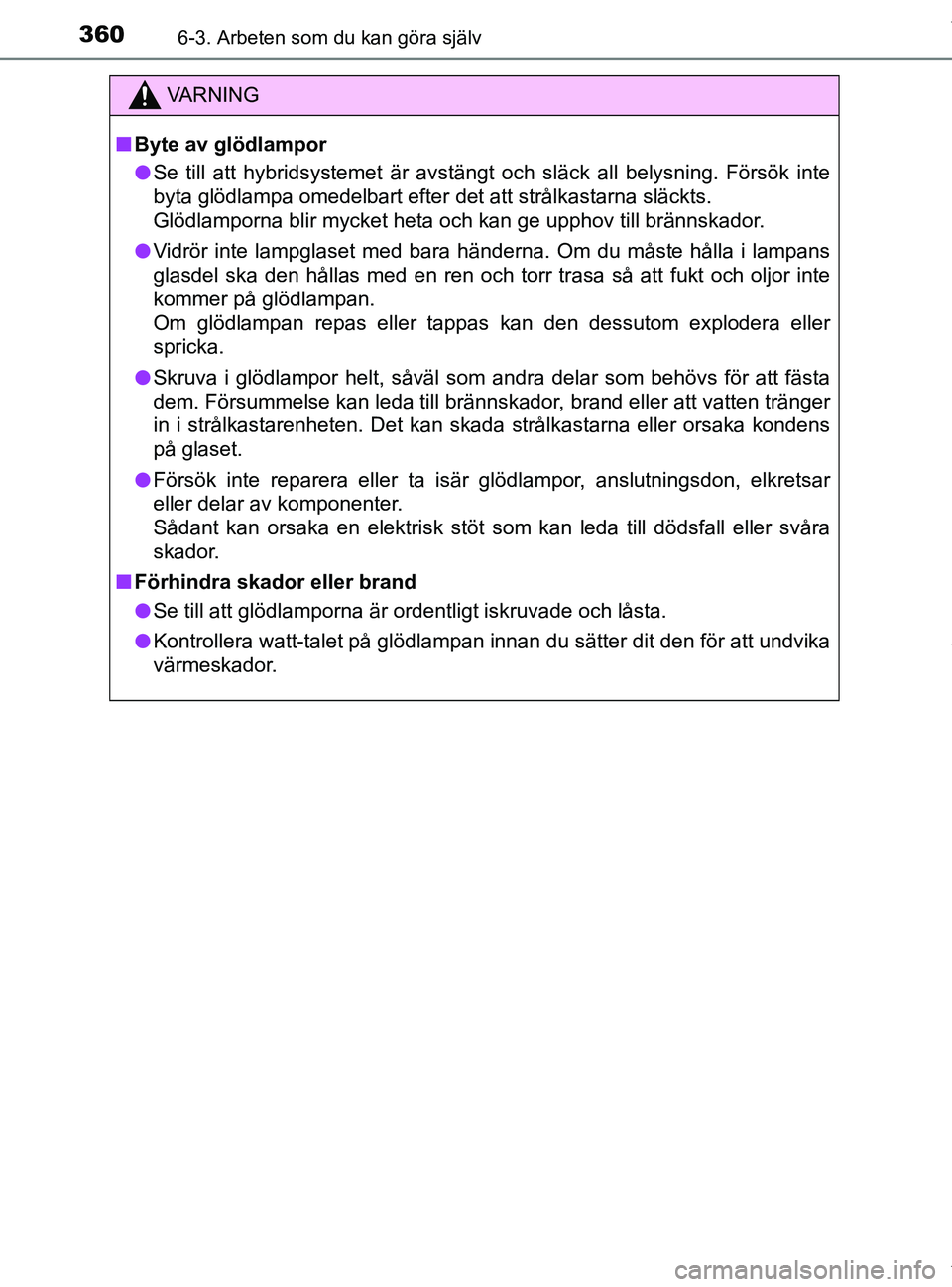

VA R N I N G
nByte av glödlampor
l Se till att hybridsystemet är avstängt och släck all belysning. Försök inte
byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer på glödlampan.
Om glödlampan repas eller tappas kan den dessutom explodera eller
spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
l Försök inte reparera eller ta isär glödlampor, anslutningsdon, elkretsar
eller delar av komponenter.
Sådant kan orsaka en elektrisk stöt som kan leda till dödsfall eller svåra
skador.
n Förhindra skador eller brand
l Se till att glödlamporna är ordentligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
