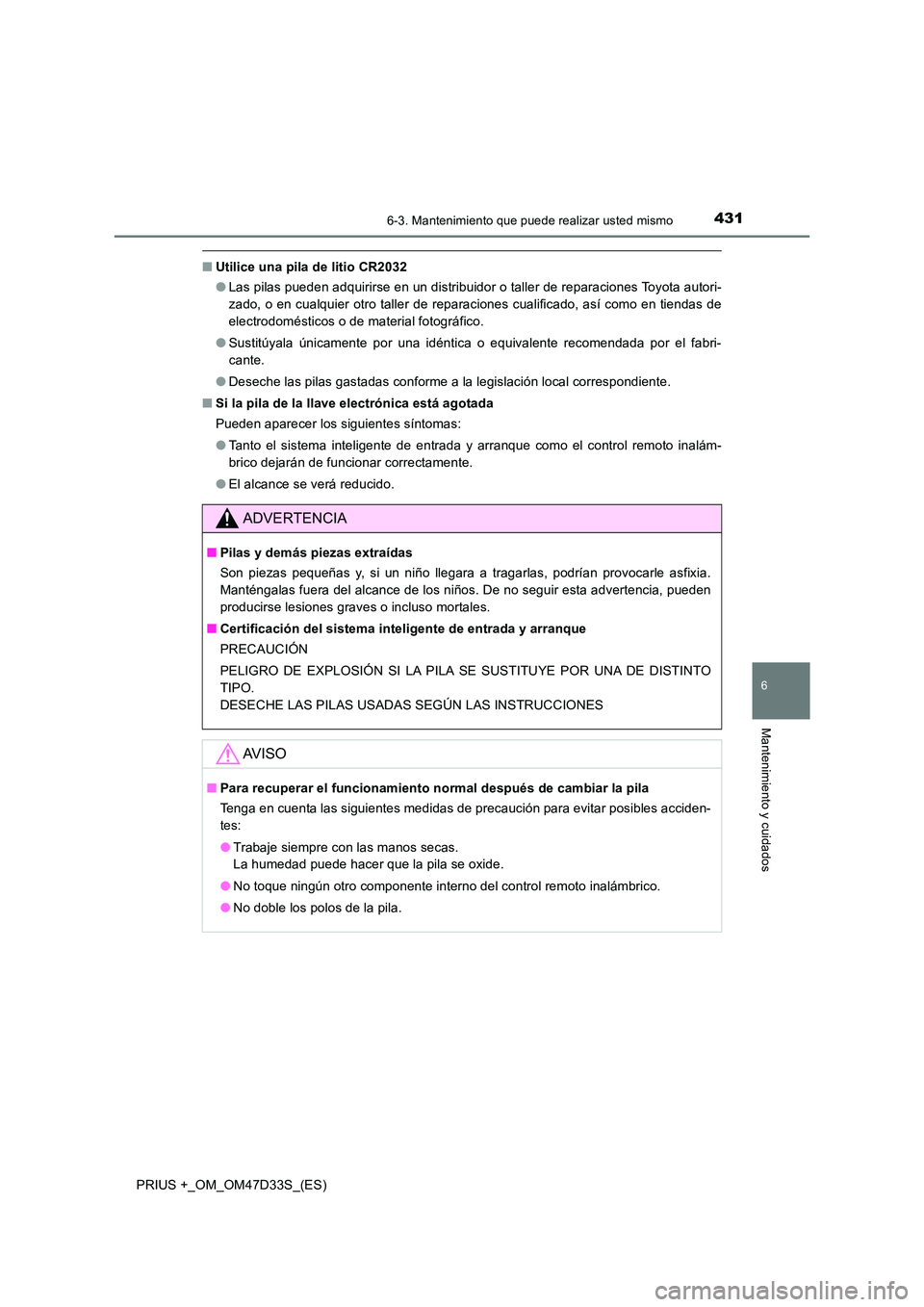

Page 431 of 588

4316-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados
■Utilice una pila de litio CR2032
● Las pilas pueden adquirirse en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado, así como en tiendas de
electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local correspondiente.
■ Si la pila de la llave electrónica está agotada
Pueden aparecer los siguientes síntomas:
● Tanto el sistema inteligente de entrada y arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
● El alcance se verá reducido.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragarlas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, pueden
producirse lesiones graves o incluso mortales.
■ Certificación del sistema inteligente de entrada y arranque
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■ Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles acciden-
tes:
● Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ningún otro componente interno del control remoto inalámbrico.
● No doble los polos de la pila.
Page 432 of 588
4326-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)

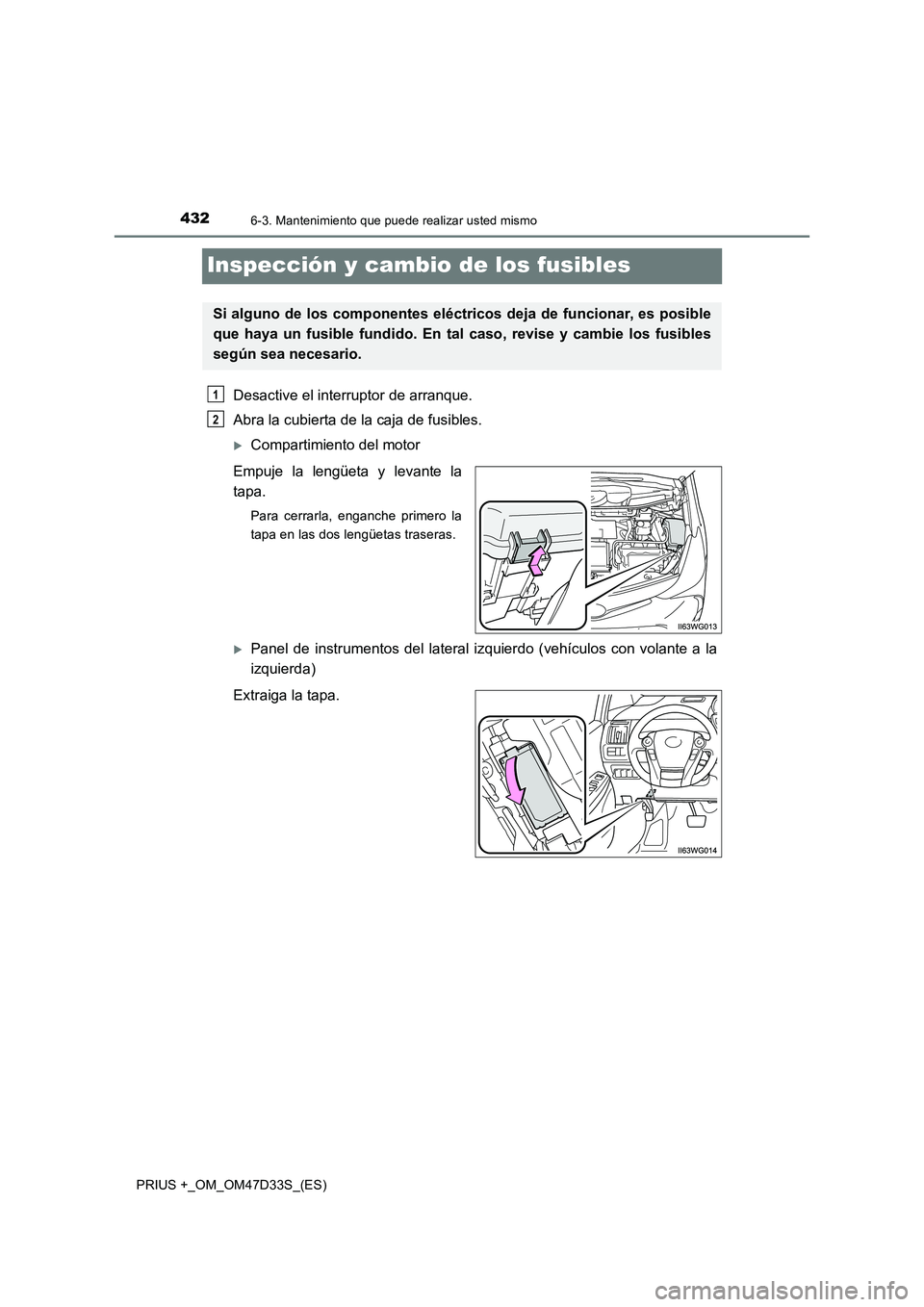

Inspección y cambio de los fusibles
Desactive el interruptor de arranque.
Abra la cubierta de la caja de fusibles.
Compartimiento del motor
Empuje la lengüeta y levante la
tapa.
Para cerrarla, enganche primero la
tapa en las dos lengüetas traseras.
Panel de instrumentos del lateral izquierdo (vehículos con volante a la
izquierda)
Extraiga la tapa.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2
Page 433 of 588
4336-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados

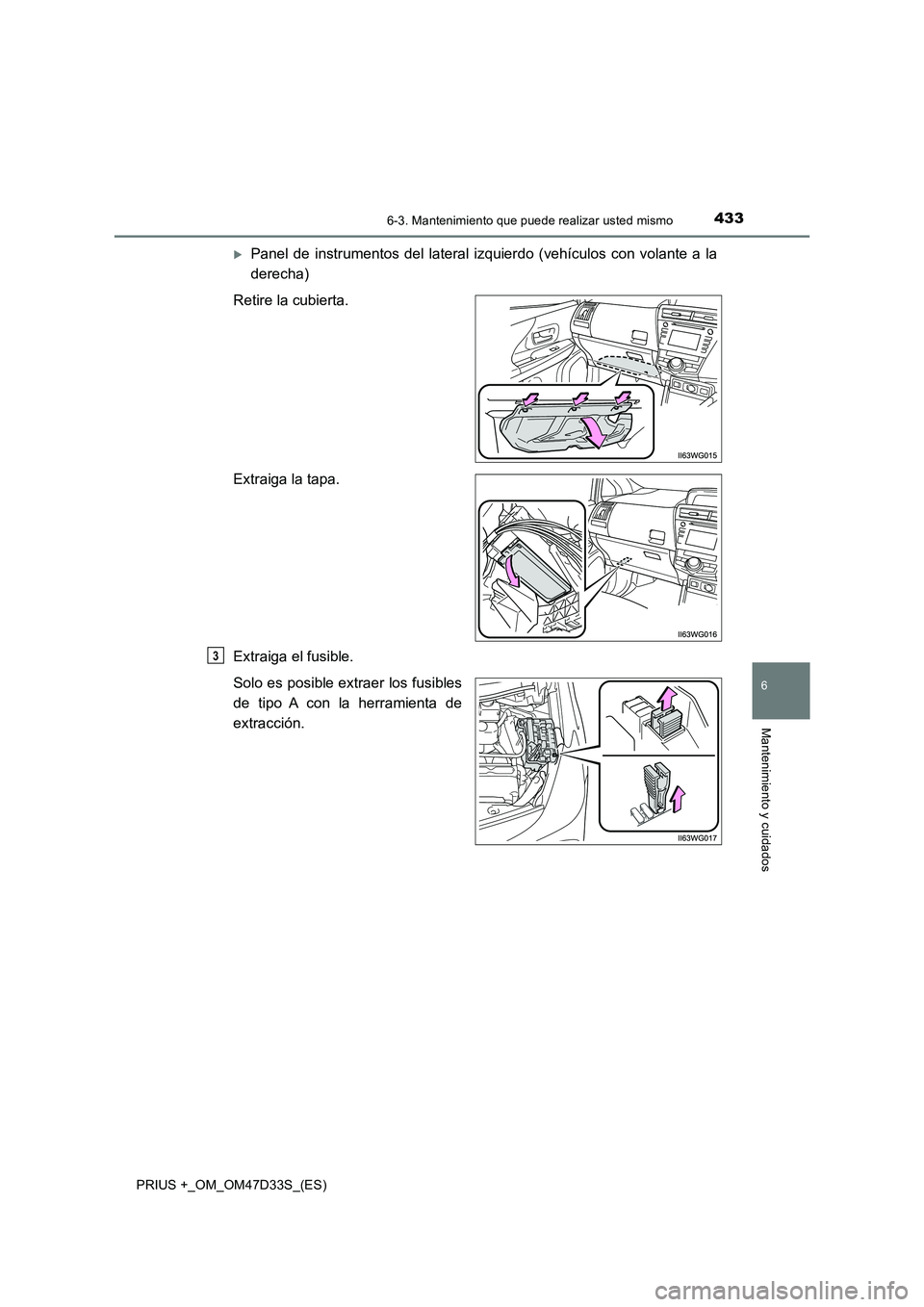

Panel de instrumentos del lateral izquierdo (vehículos con volante a la
derecha)
Retire la cubierta.
Extraiga la tapa.
Extraiga el fusible.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
3
Page 434 of 588
4346-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)

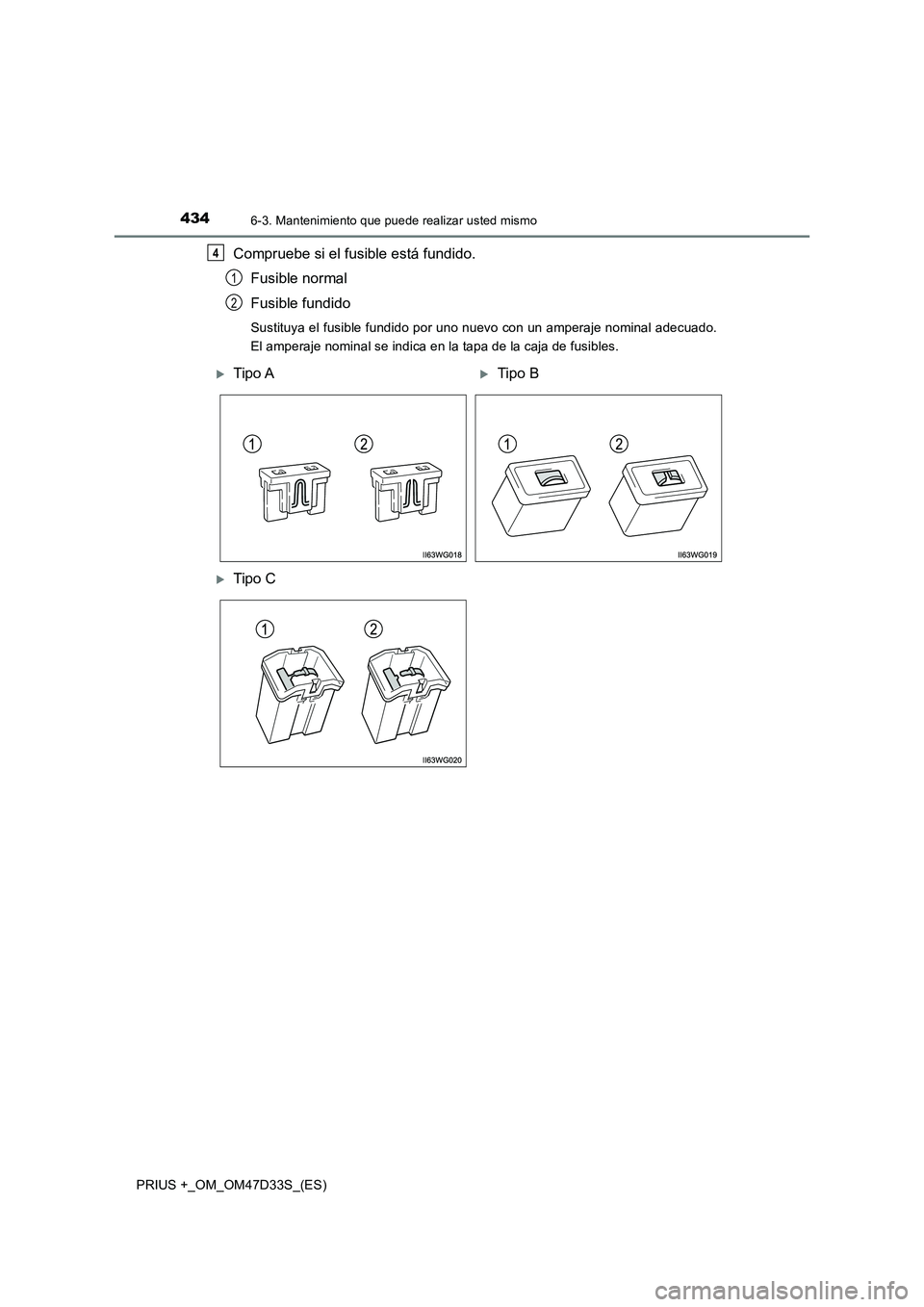

Compruebe si el fusible está fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado.
El amperaje nominal se indica en la tapa de la caja de fusibles.
4
1
2
Tipo ATipo B
Tipo C
Page 435 of 588

4356-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados

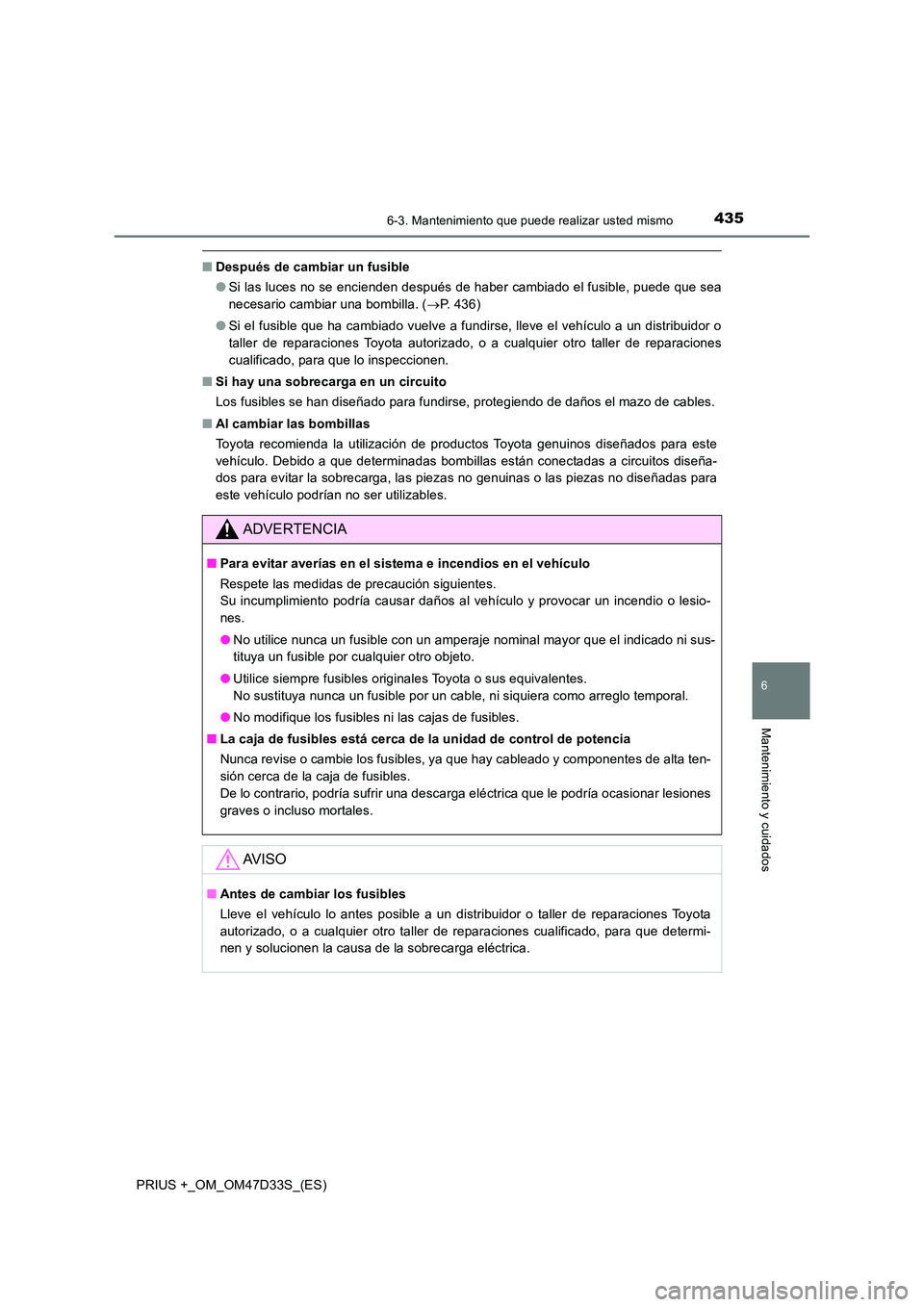

■Después de cambiar un fusible
● Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P. 436)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
■ Si hay una sobrecarga en un circuito
Los fusibles se han diseñado para fundirse, protegiendo de daños el mazo de cables.
■ Al cambiar las bombillas
Toyota recomienda la utilización de productos Toyota genuinos diseñados para este
vehículo. Debido a que determinadas bombillas están conectadas a circuitos diseña-
dos para evitar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para
este vehículo podrían no ser utilizables.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesio-
nes.
● No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
■ La caja de fusibles está cerca de la unidad de control de potencia
Nunca revise o cambie los fusibles, ya que hay cableado y componentes de alta ten-
sión cerca de la caja de fusibles.
De lo contrario, podría sufrir una descarga eléctrica que le podría ocasionar lesiones
graves o incluso mortales.
AV I S O
■ Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que determi-
nen y solucionen la causa de la sobrecarga eléctrica.
Page 436 of 588
4366-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)

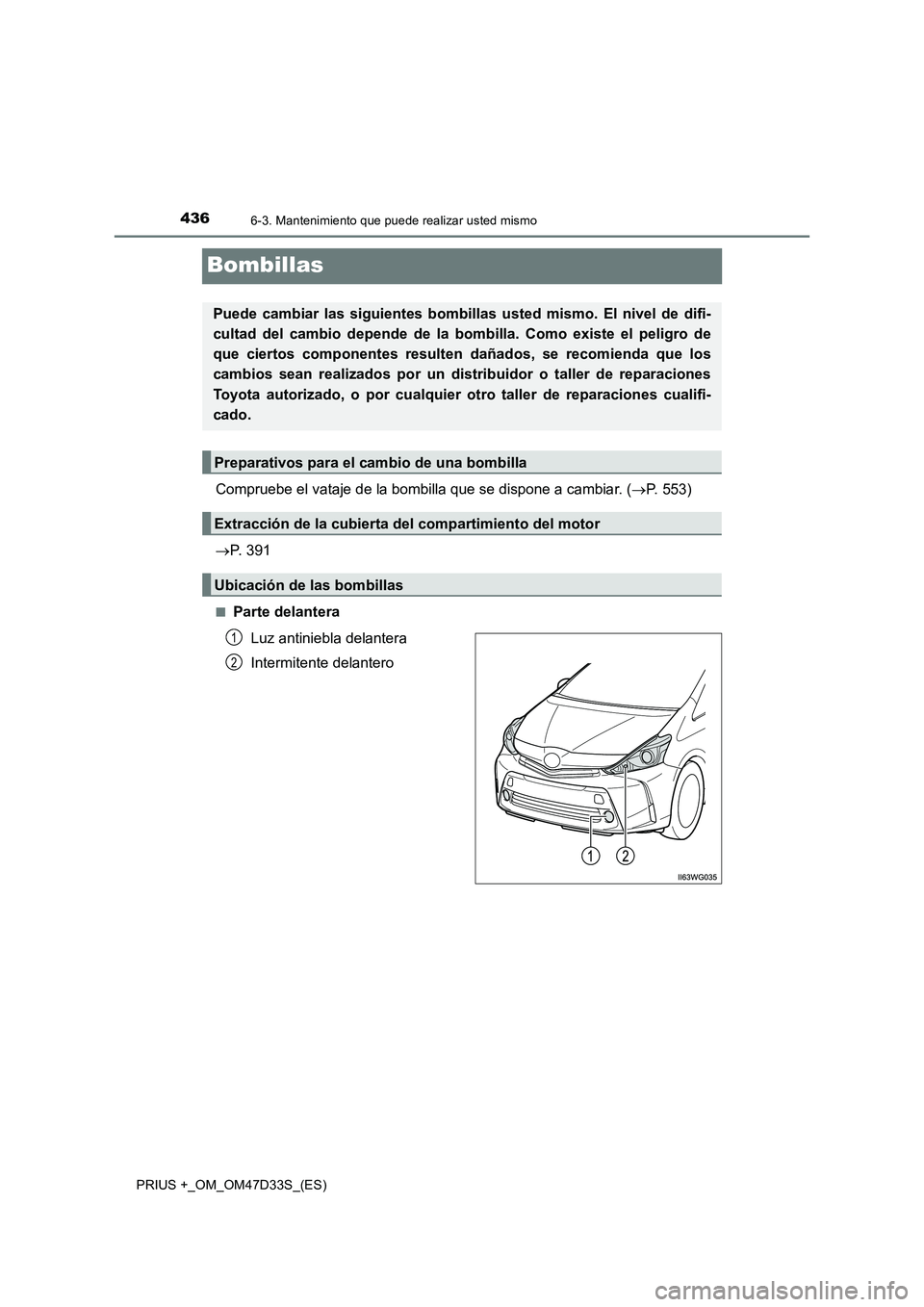

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (P. 553)
P. 391
■Parte delantera
Luz antiniebla delantera
Intermitente delantero
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un dist ribuidor o taller de reparaciones
Toyota autorizado, o por cualquier otro taller de reparaciones cualifi-
cado.
Preparativos para el cambio de una bombilla
Extracción de la cubierta del compartimiento del motor
Ubicación de las bombillas
1
2
Page 437 of 588
4376-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados

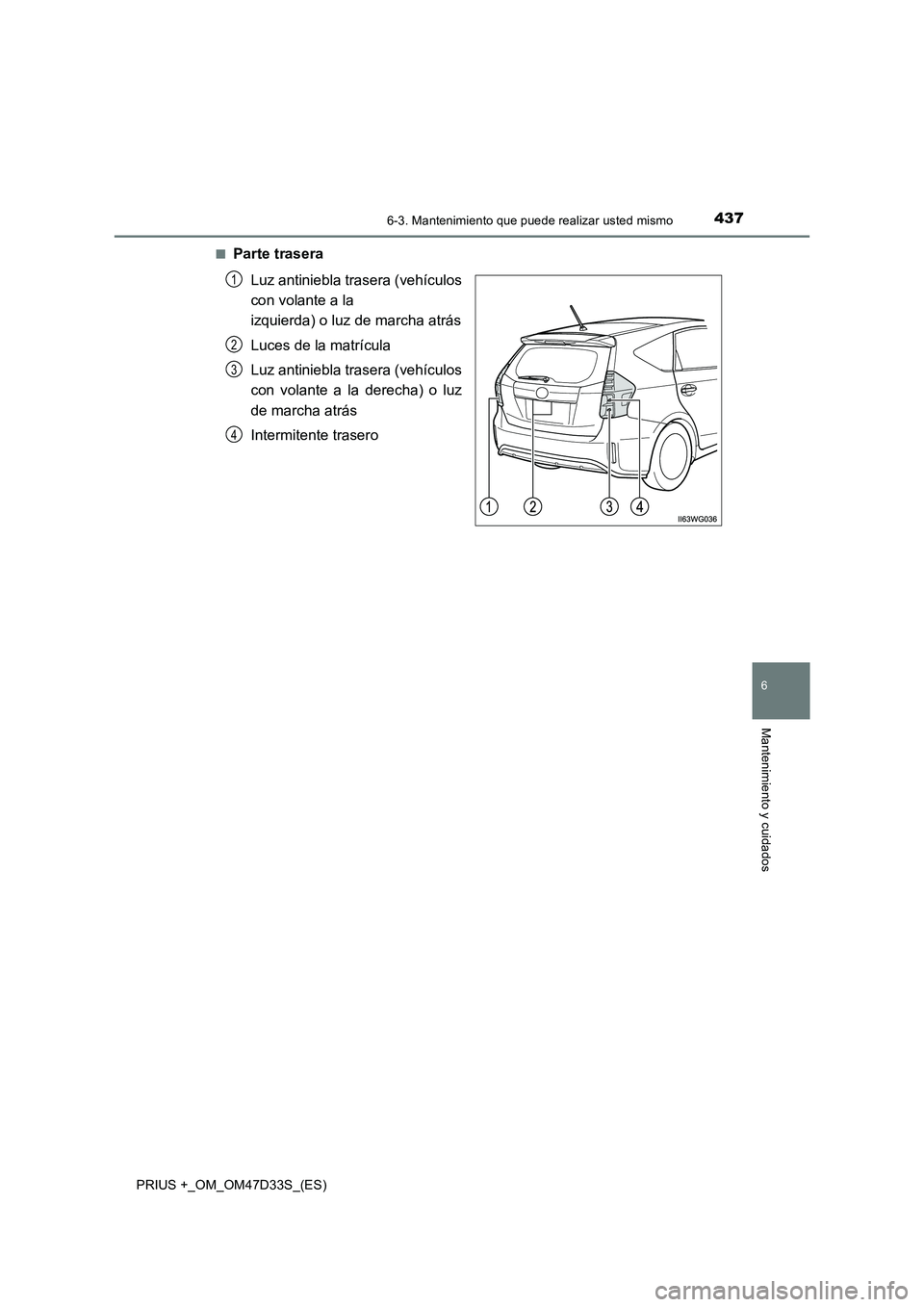

■Parte trasera
Luz antiniebla trasera (vehículos
con volante a la
izquierda) o luz de marcha atrás
Luces de la matrícula
Luz antiniebla trasera (vehículos
con volante a la derecha) o luz
de marcha atrás
Intermitente trasero
1
2
3
4
Page 438 of 588
4386-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)■

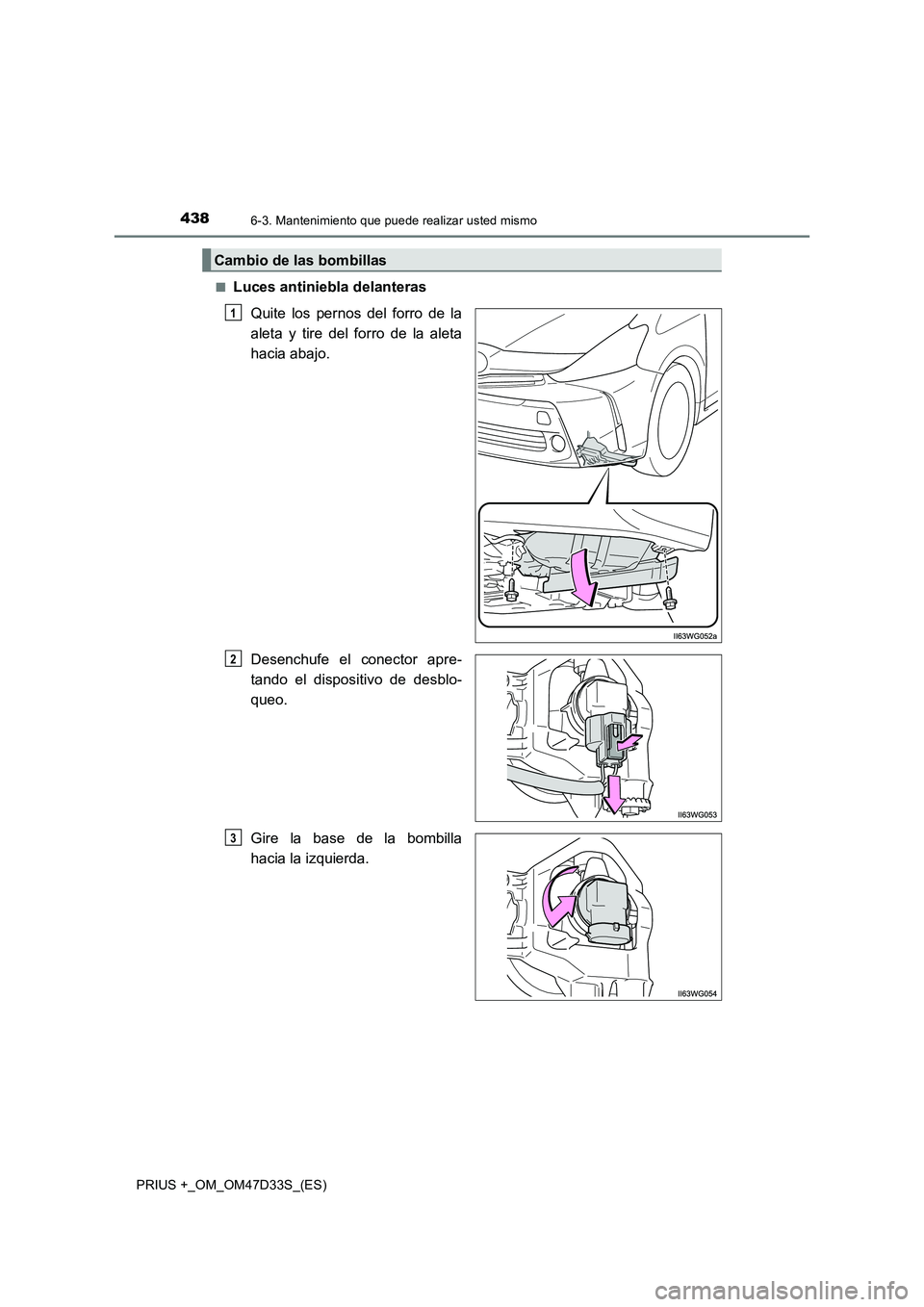

Luces antiniebla delanteras
Quite los pernos del forro de la
aleta y tire del forro de la aleta
hacia abajo.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
Cambio de las bombillas
1
2
3
Page 439 of 588
4396-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados

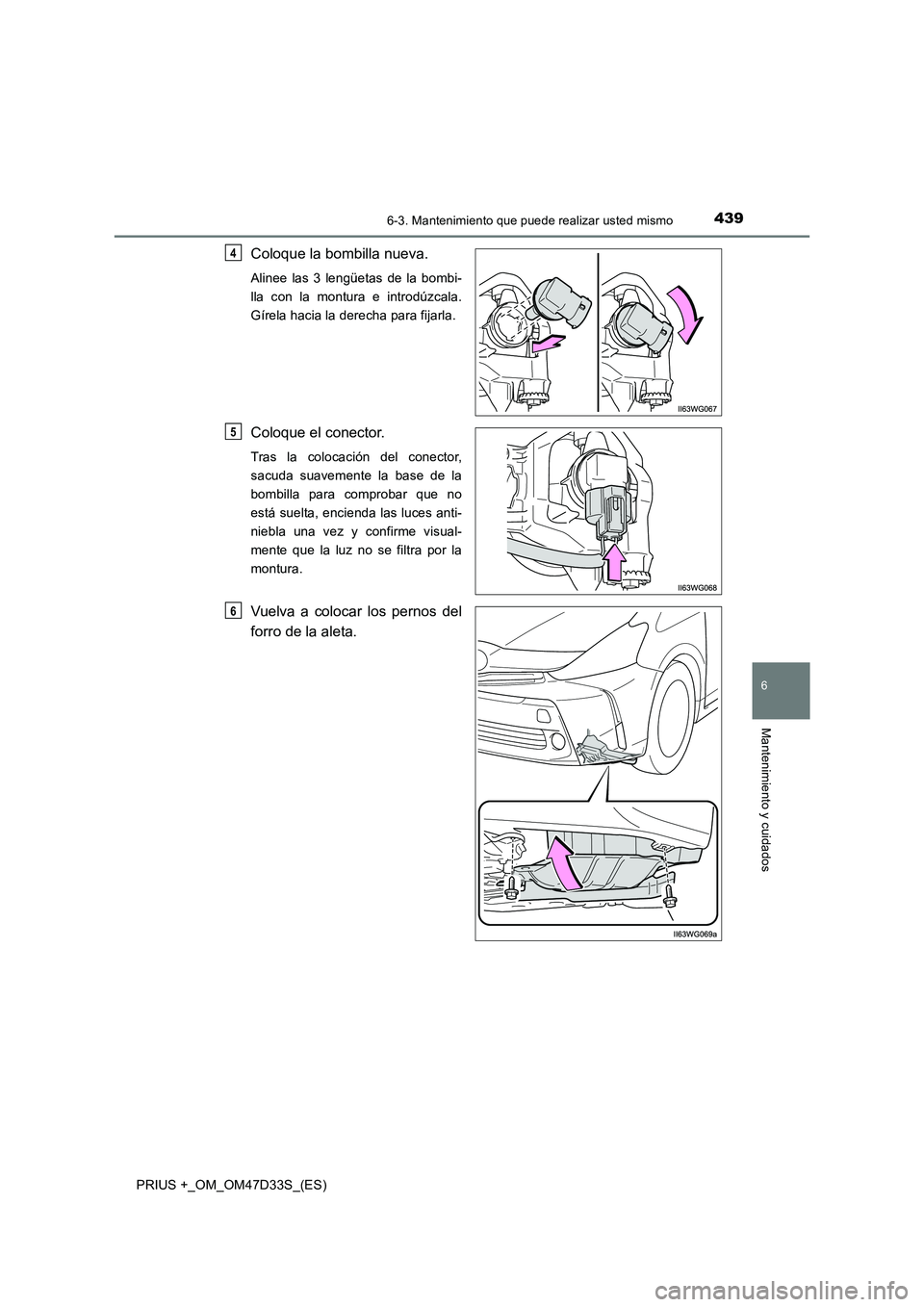

Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gírela hacia la derecha para fijarla.
Coloque el conector.
Tras la colocación del conector,
sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla una vez y confirme visual-
mente que la luz no se filtra por la
montura.
Vuelva a colocar los pernos del
forro de la aleta.
4
5
6

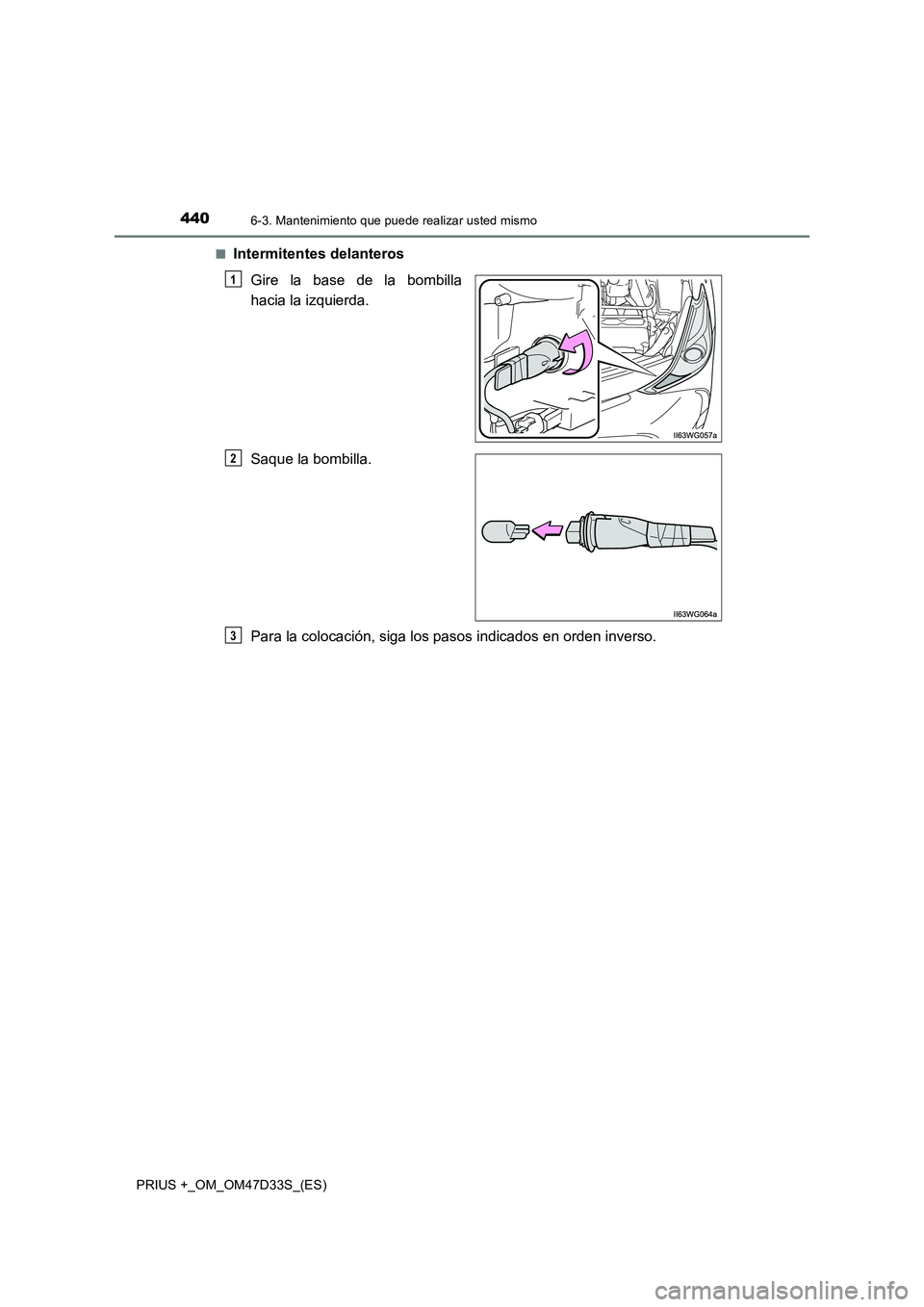

Page 440 of 588
4406-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
■Intermitentes delanteros
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
