TOYOTA PRIUS PLUS 2019 Manuel du propriétaire (in French)

4316-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)
6
Entretien et soins
Pile de clé électronique
●Tournevis à tête plate
●Pile au lithium CR2032
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Retirez la pile déchargée.
Lors du retrait du couvercle, si la pile
n’est pas visible en raison de la fixation
du module de clé électronique au cou-
vercle supérieur, retirez le module de
clé électronique du couvercle afin de
faire apparaître la pile comme indiqué
sur le schéma.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2
3
4

4326-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)

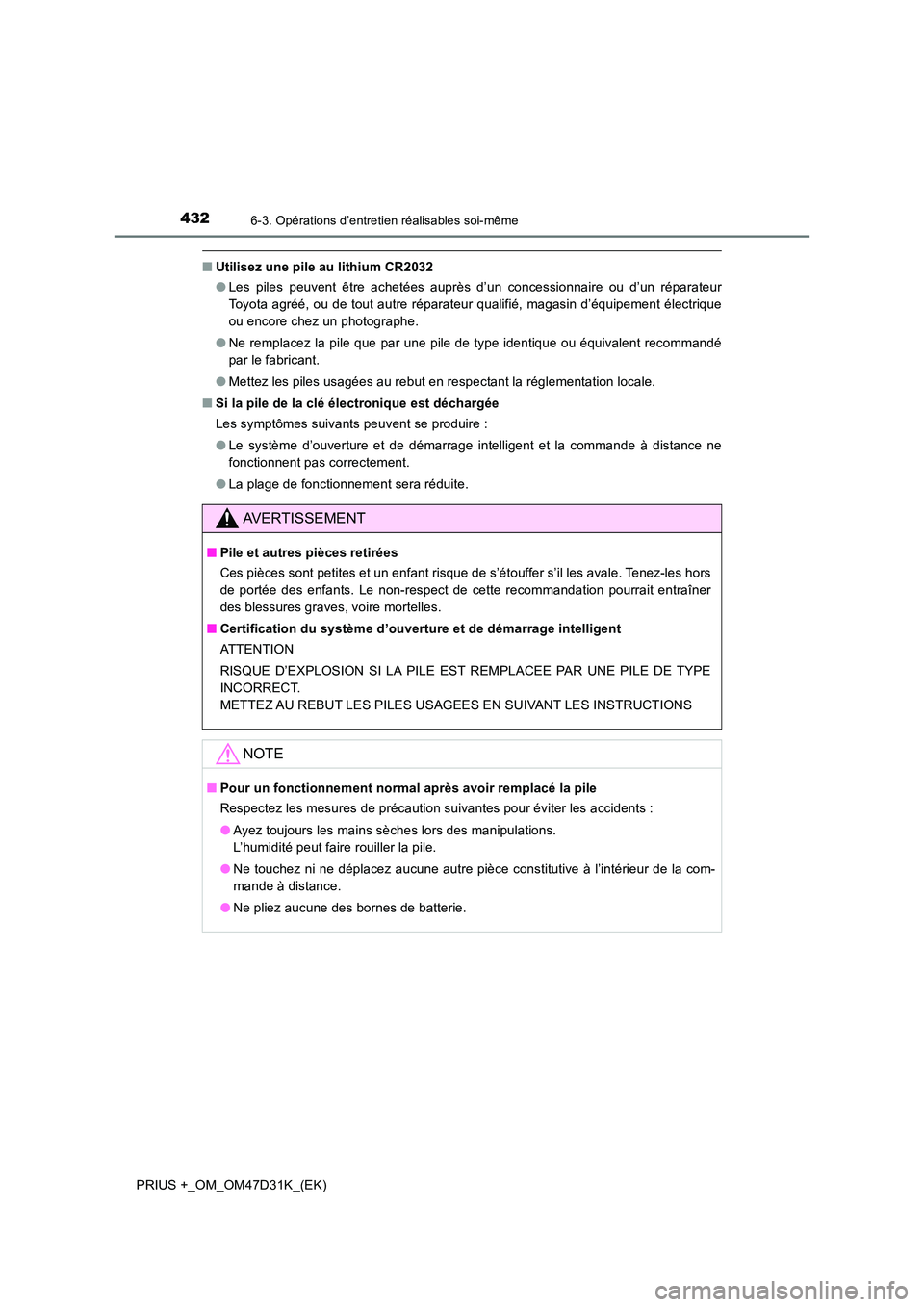

■Utilisez une pile au lithium CR2032
● Les piles peuvent être achetées auprès d’un concessionnaire ou d’un réparateur
Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique
ou encore chez un photographe.
● Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
● Mettez les piles usagées au rebut en respectant la réglementation locale.
■ Si la pile de la clé électronique est déchargée
Les symptômes suivants peuvent se produire :
● Le système d’ouverture et de démarrage intelligent et la commande à distance ne
fonctionnent pas correctement.
● La plage de fonctionnement sera réduite.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque de s’étouffer s’il les avale. Tenez-les hors
de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■ Certification du système d’ouverture et de démarrage intelligent
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT.
METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES INSTRUCTIONS
NOTE
■ Pour un fonctionnement normal après avoir remplacé la pile
Respectez les mesures de précaution suivantes pour éviter les accidents :
● Ayez toujours les mains sèches lors des manipulations.
L’humidité peut faire rouiller la pile.
● Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
● Ne pliez aucune des bornes de batterie.

4336-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)
6
Entretien et soins

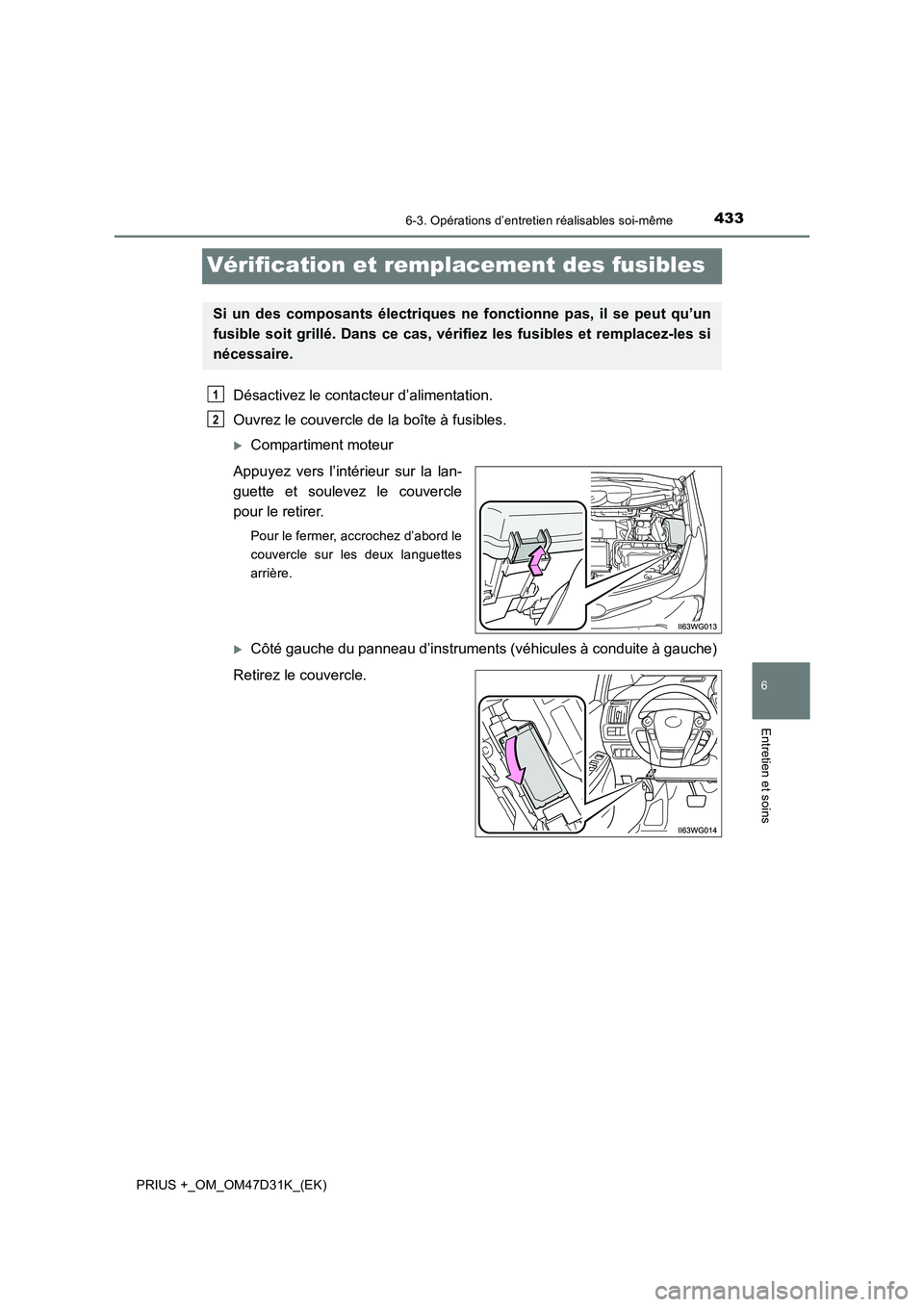

Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez vers l’intérieur sur la lan-
guette et soulevez le couvercle
pour le retirer.
Pour le fermer, accrochez d’abord le
couvercle sur les deux languettes
arrière.
Côté gauche du panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2

4346-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)

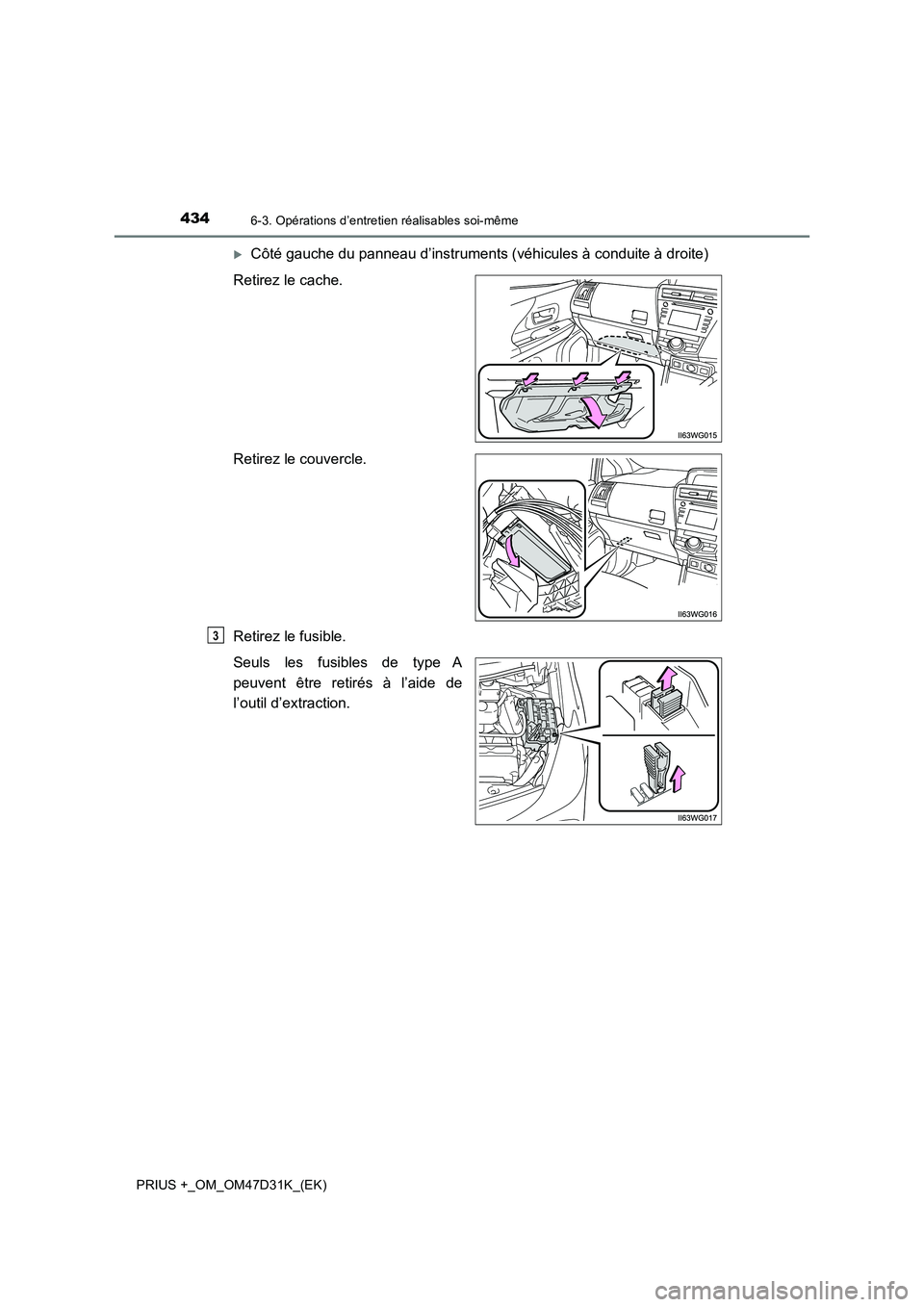

Côté gauche du panneau d’instruments (véhicules à conduite à droite)
Retirez le cache.
Retirez le couvercle.
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’outil d’extraction.
3

4356-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)
6
Entretien et soins

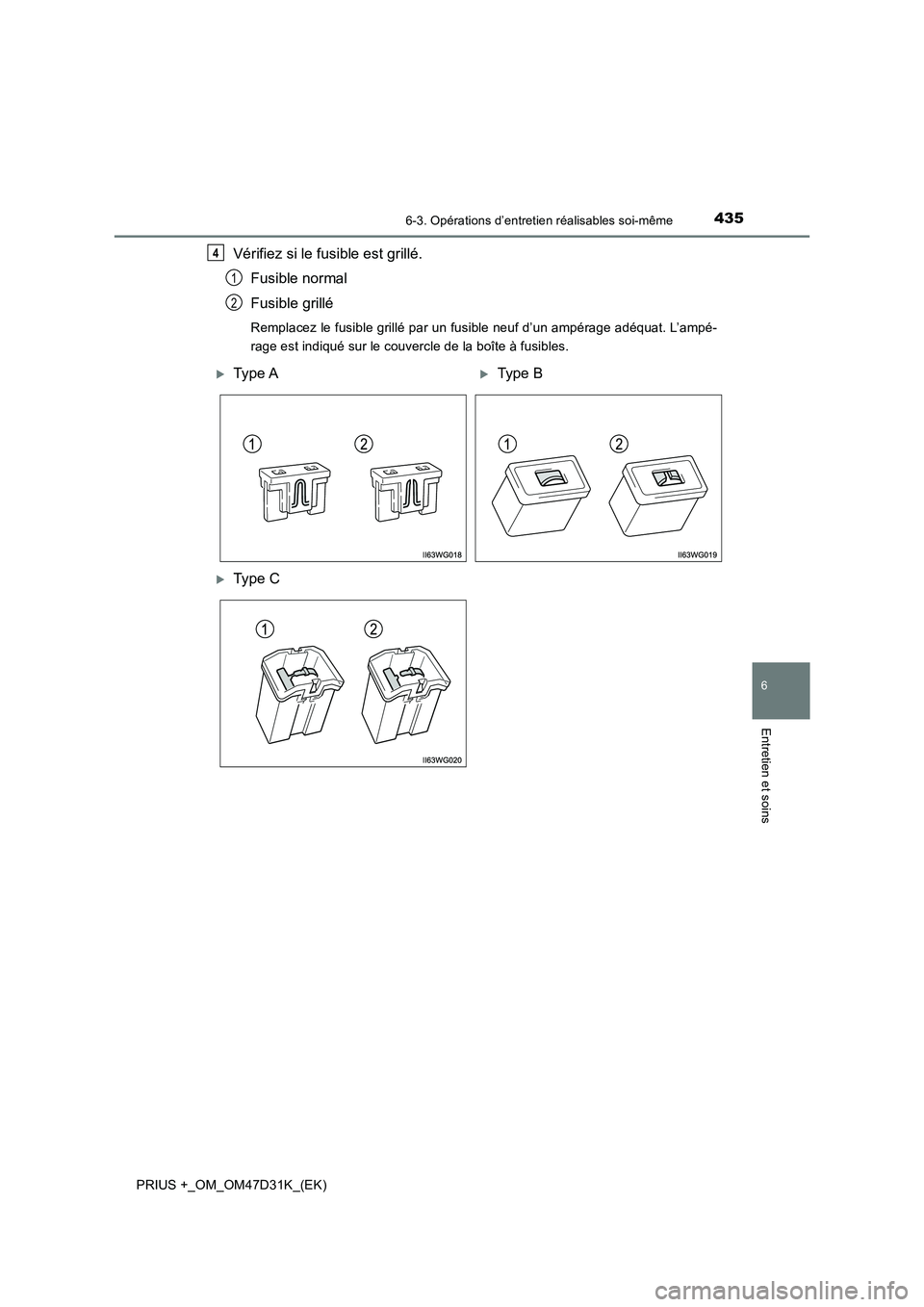

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’un ampérage adéquat. L’ampé-
rage est indiqué sur le couvercle de la boîte à fusibles.
4
1
2
Type AType B
Type C

4366-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)

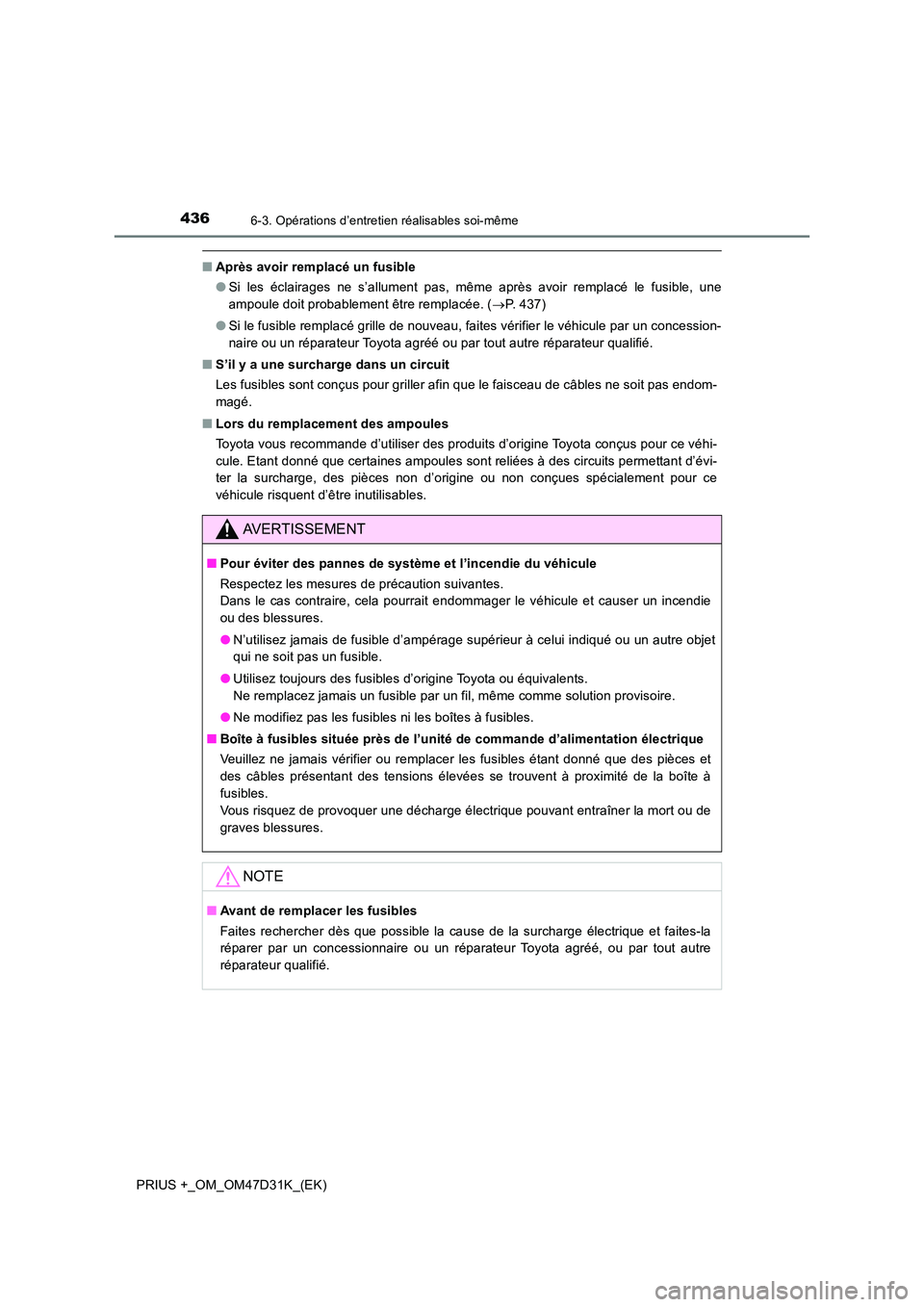

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( P. 437)
● Si le fusible remplacé grille de nouveau, faites vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■ S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
■ Lors du remplacement des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour ce véhi-
cule. Etant donné que certaines ampoules sont reliées à des circuits permettant d’évi-
ter la surcharge, des pièces non d’origine ou non conçues spécialement pour ce
véhicule risquent d’être inutilisables.
AVERTISSEMENT
■ Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
● N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
■ Boîte à fusibles située près de l’unité de commande d’alimentation électrique
Veuillez ne jamais vérifier ou remplacer les fusibles étant donné que des pièces et
des câbles présentant des tensions élevées se trouvent à proximité de la boîte à
fusibles.
Vous risquez de provoquer une décharge électrique pouvant entraîner la mort ou de
graves blessures.
NOTE
■ Avant de remplacer les fusibles
Faites rechercher dès que possible la cause de la surcharge électrique et faites-la
réparer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.

4376-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)
6
Entretien et soins

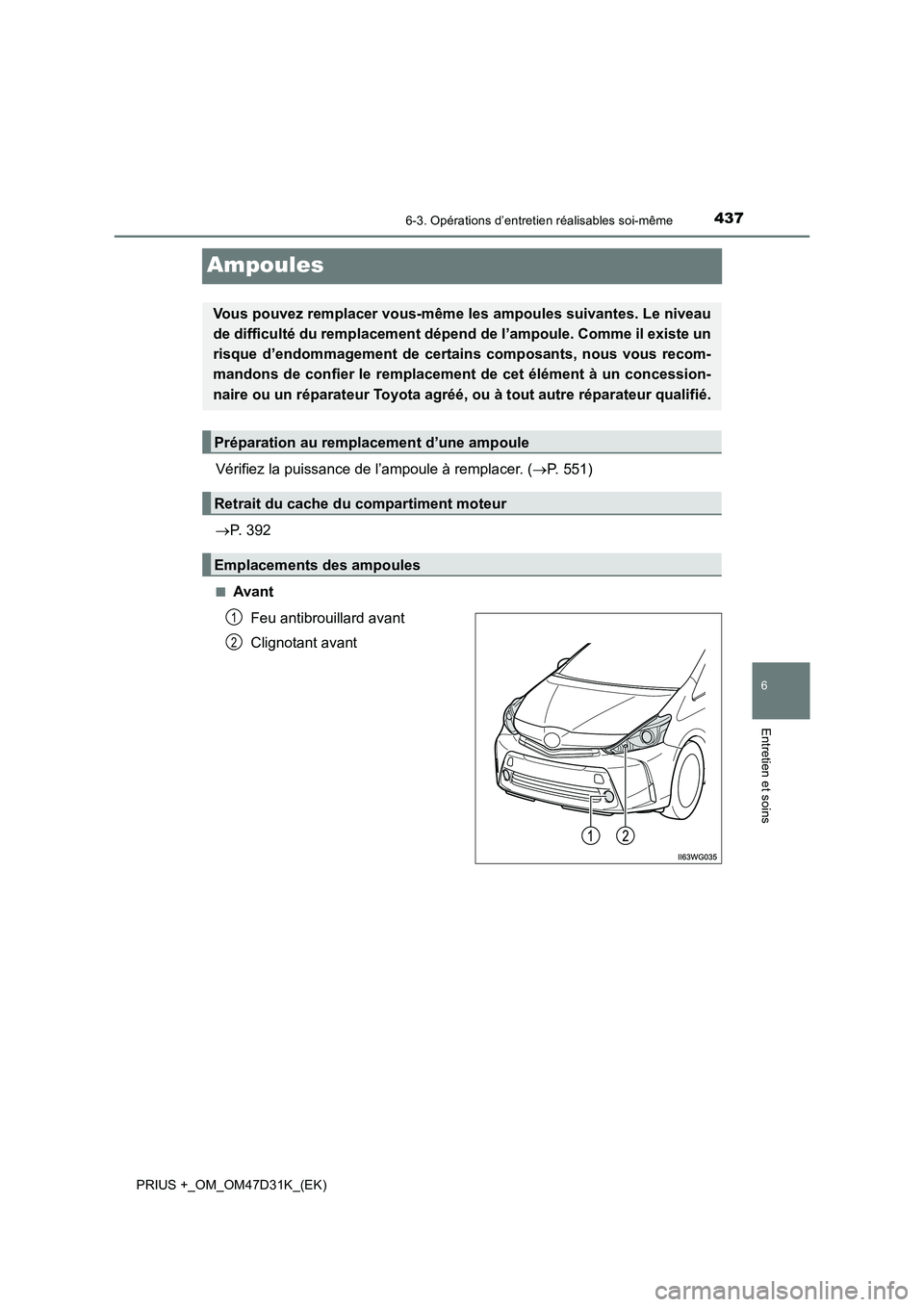

Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (P. 551)
 P. 392
■Avant
Feu antibrouillard avant
Clignotant avant
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certain s composants, nous vous recom-
mandons de confier le remplacement de cet élément à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié.
Préparation au remplacement d’une ampoule
Retrait du cache du compartiment moteur
Emplacements des ampoules
1
2

4386-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)■

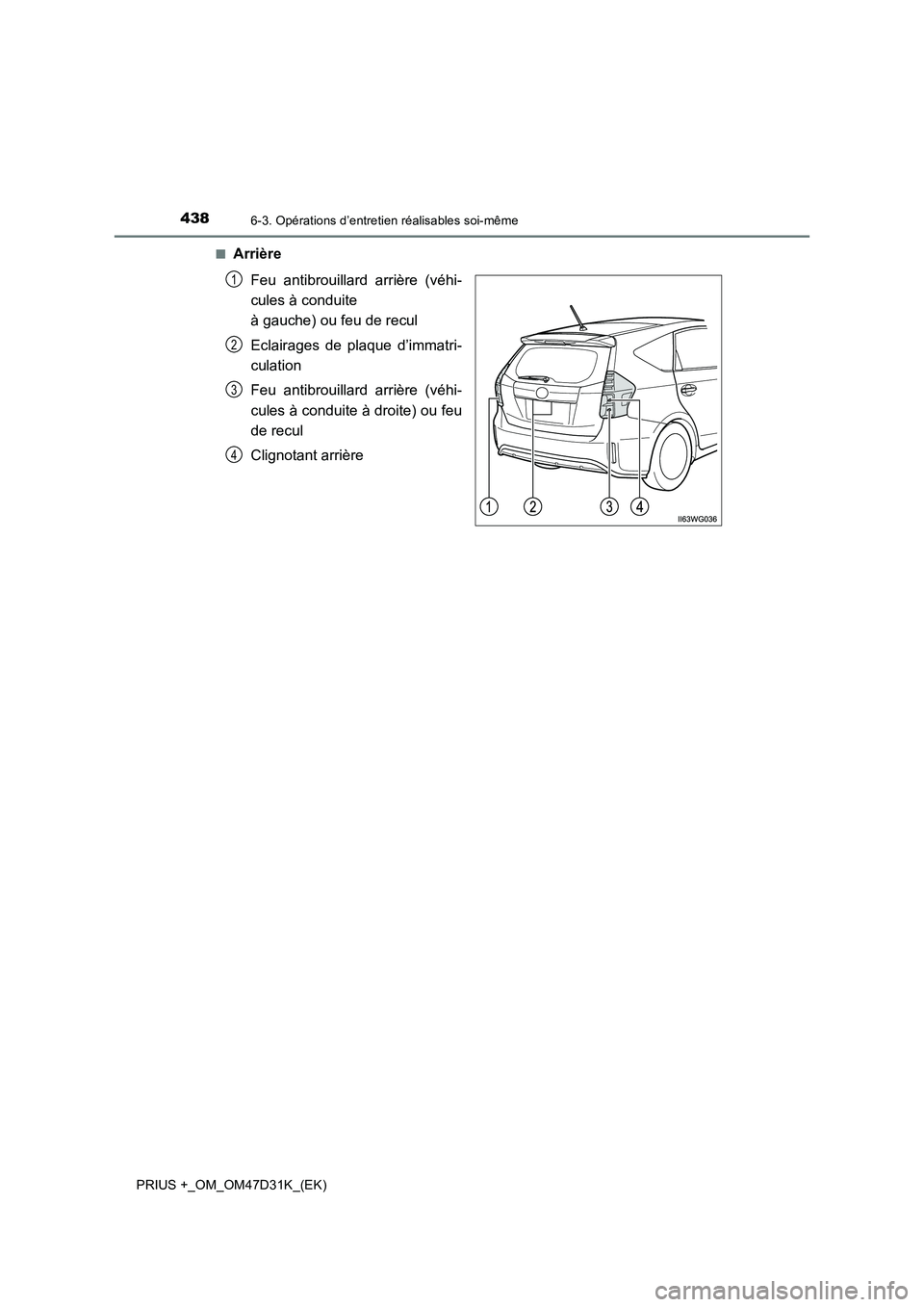

Arrière
Feu antibrouillard arrière (véhi-
cules à conduite
à gauche) ou feu de recul
Eclairages de plaque d’immatri-
culation
Feu antibrouillard arrière (véhi-
cules à conduite à droite) ou feu
de recul
Clignotant arrière
1
2
3
4

4396-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)
6
Entretien et soins
■Feux antibrouillards avant
Retirez les vis de doublure d’aile
et abaissez la doublure d’aile.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Remplacement des ampoules
1
2
3

4406-3. Opérations d’entretien réalisables soi-même
PRIUS +_OM_OM47D31K_(EK)
Installez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule. Faites-la tourner dans le
sens des aiguilles d’une montre
pour l’installer.
Installez le connecteur.
Après avoir installé le connecteur,
secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez une fois
les feux antibrouillards et assurez-
vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
Reposez les vis de doublure
d’aile.
4
5
6
